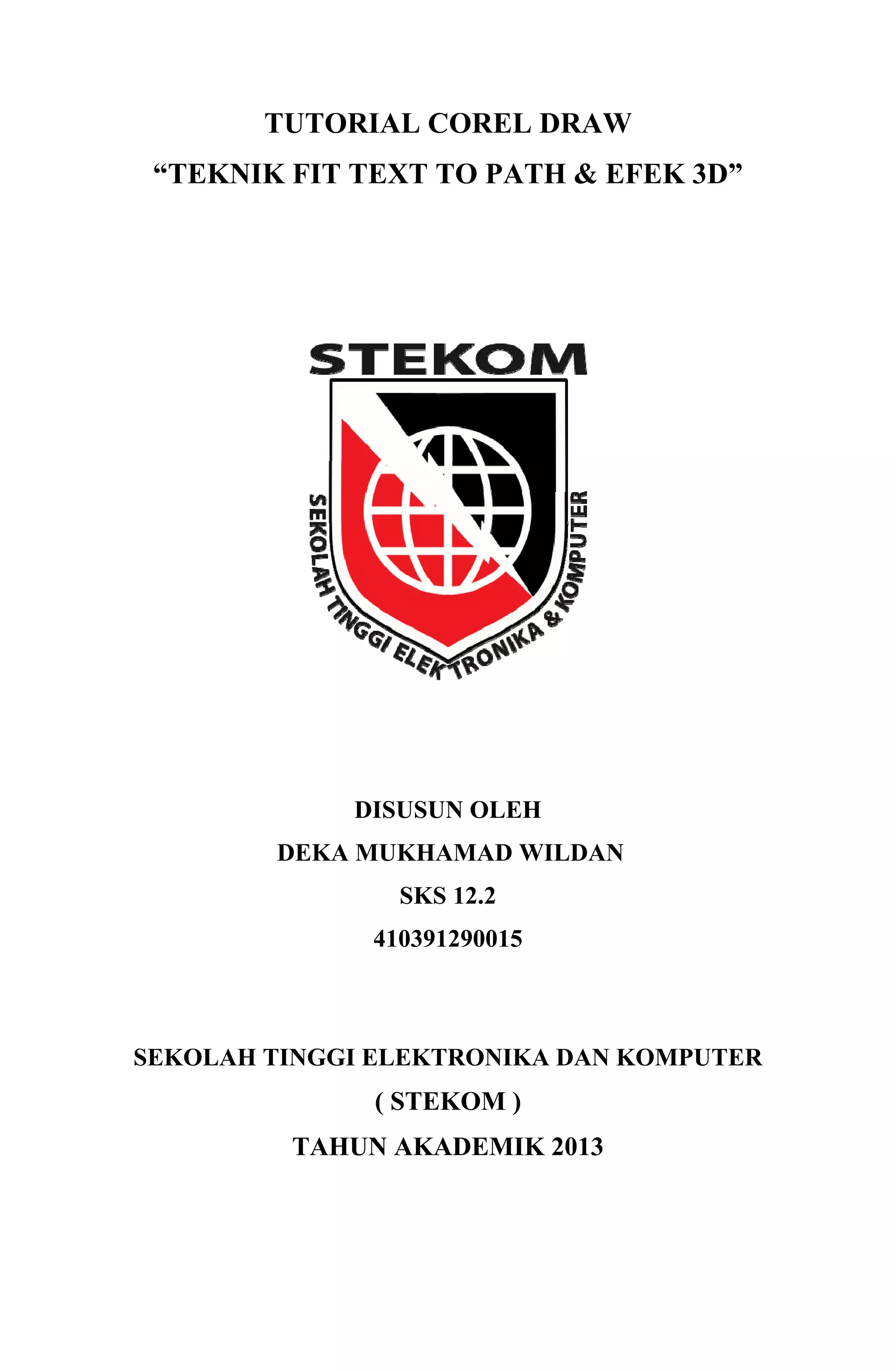

1. TUTORIAL COREL DRAW
“TEKNIK FIT TEXT TO PATH & EFEK 3D”
DISUSUN OLEH
DEKA MUKHAMAD WILDAN
SKS 12.2
410391290015
SEKOLAH TINGGI ELEKTRONIKA DAN KOMPUTER
( STEKOM )
TAHUN AKADEMIK 2013

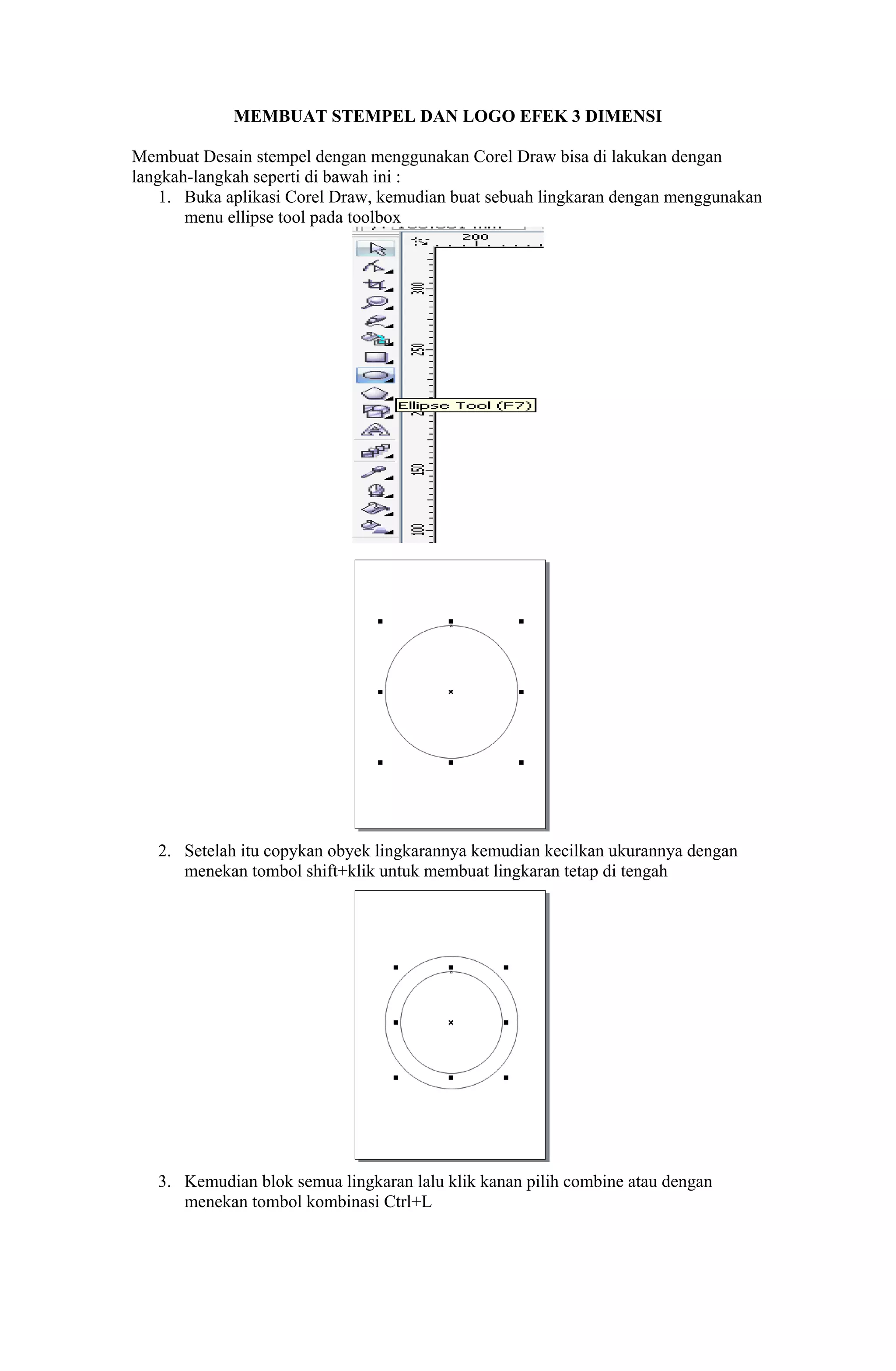

2. MEMBUAT STEMPEL DAN LOGO EFEK 3 DIMENSI
Membuat Desain stempel dengan menggunakan Corel Draw bisa di lakukan dengan
langkah-langkah seperti di bawah ini :
1. Buka aplikasi Corel Draw, kemudian buat sebuah lingkaran dengan menggunakan
menu ellipse tool pada toolbox
2. Setelah itu copykan obyek lingkarannya kemudian kecilkan ukurannya dengan
menekan tombol shift+klik untuk membuat lingkaran tetap di tengah
3. Kemudian blok semua lingkaran lalu klik kanan pilih combine atau dengan
menekan tombol kombinasi Ctrl+L

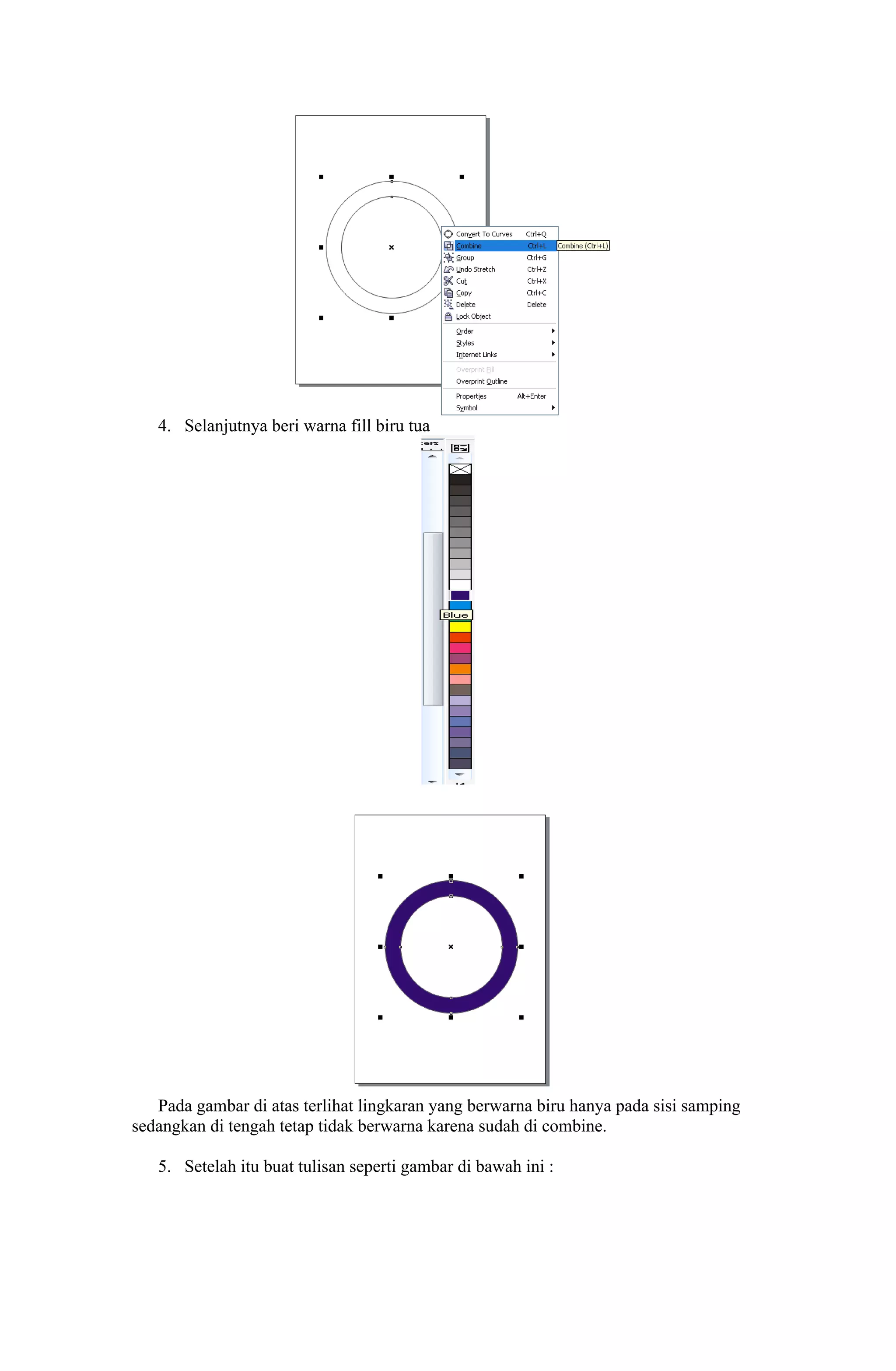

3. 4. Selanjutnya beri warna fill biru tua
Pada gambar di atas terlihat lingkaran yang berwarna biru hanya pada sisi samping
sedangkan di tengah tetap tidak berwarna karena sudah di combine.
5. Setelah itu buat tulisan seperti gambar di bawah ini :

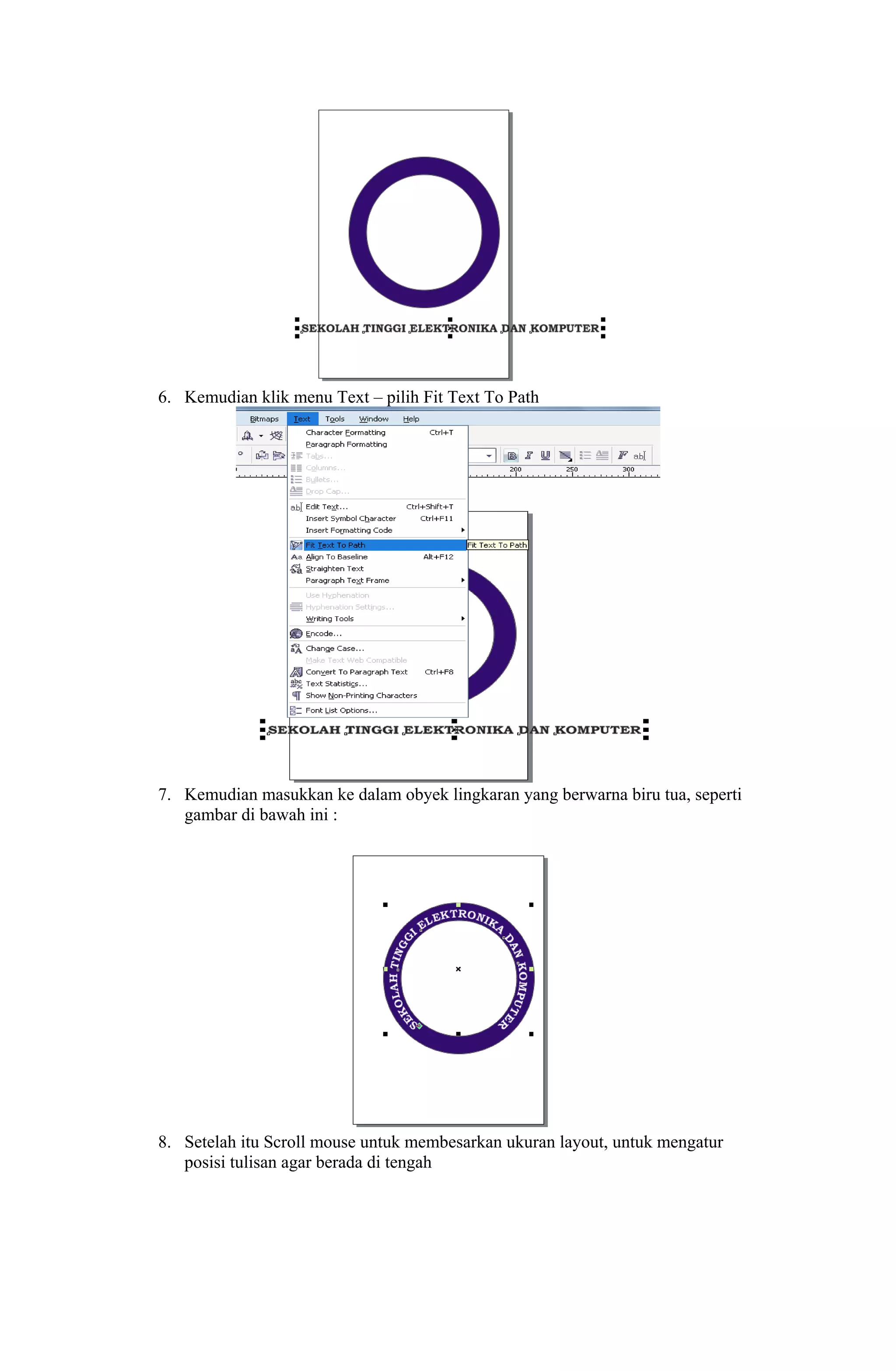

4. 6. Kemudian klik menu Text – pilih Fit Text To Path
7. Kemudian masukkan ke dalam obyek lingkaran yang berwarna biru tua, seperti
gambar di bawah ini :
8. Setelah itu Scroll mouse untuk membesarkan ukuran layout, untuk mengatur
posisi tulisan agar berada di tengah

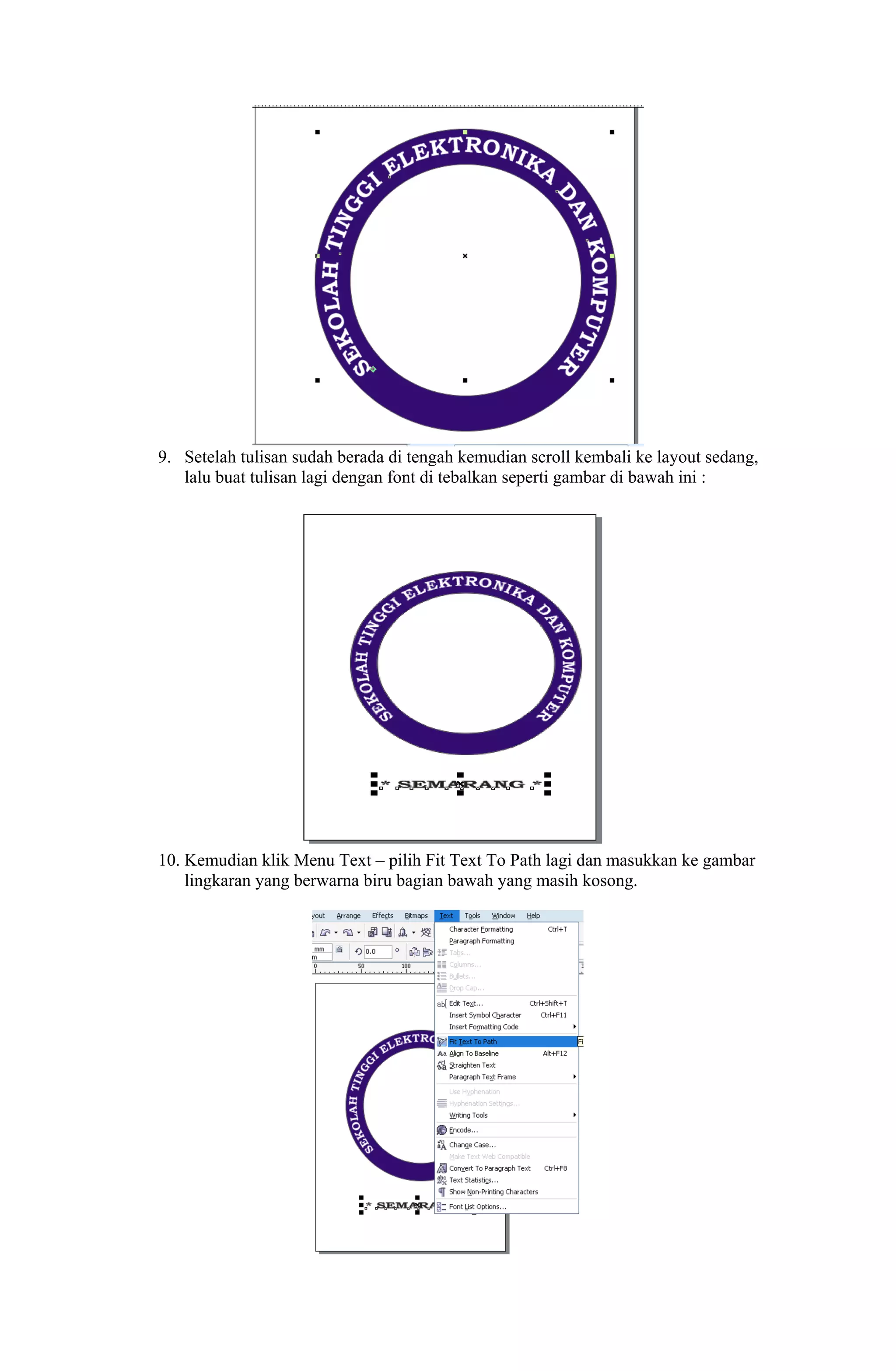

5. 9. Setelah tulisan sudah berada di tengah kemudian scroll kembali ke layout sedang,
lalu buat tulisan lagi dengan font di tebalkan seperti gambar di bawah ini :
10. Kemudian klik Menu Text – pilih Fit Text To Path lagi dan masukkan ke gambar
lingkaran yang berwarna biru bagian bawah yang masih kosong.

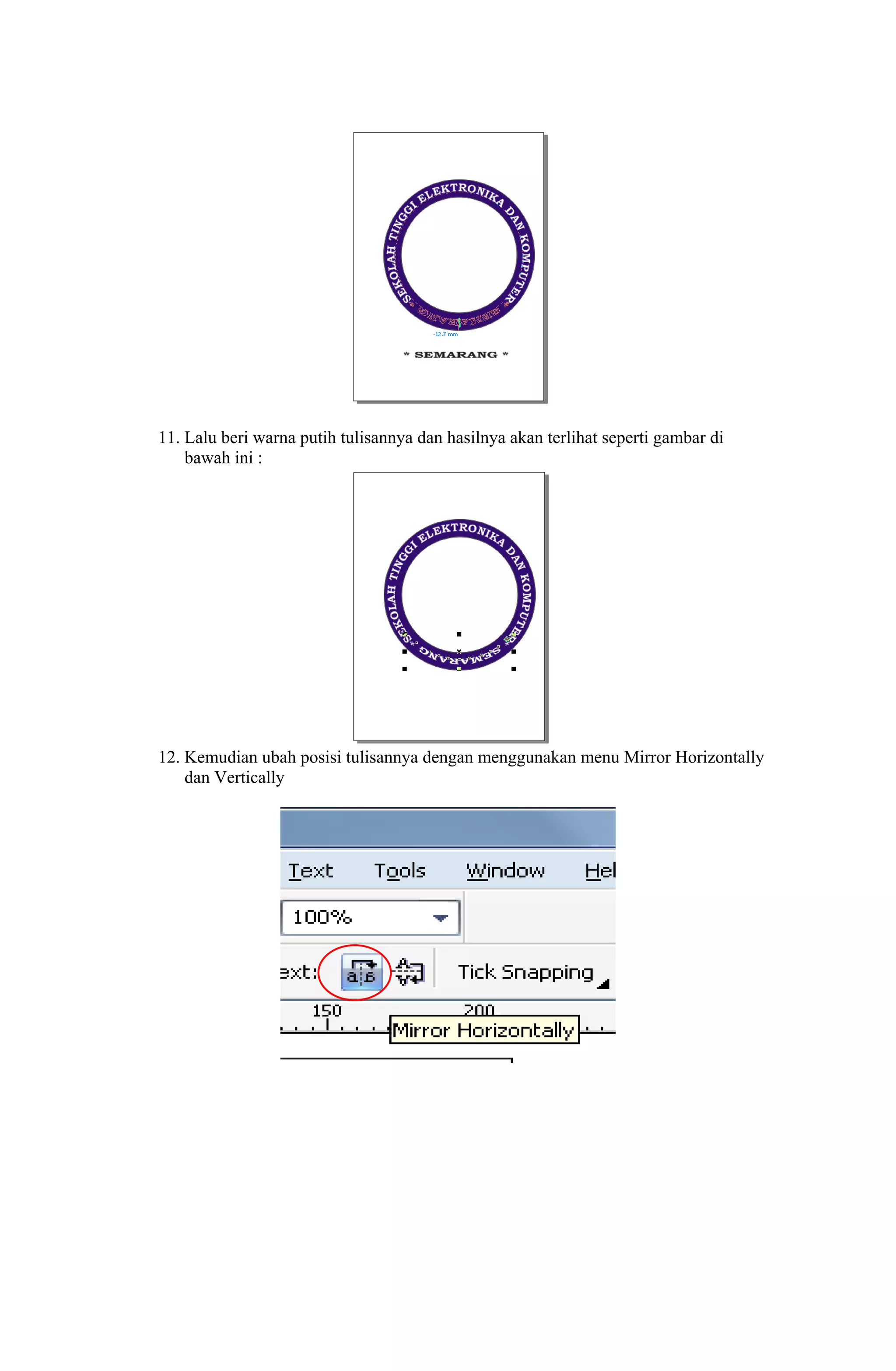

6. 11. Lalu beri warna putih tulisannya dan hasilnya akan terlihat seperti gambar di
bawah ini :
12. Kemudian ubah posisi tulisannya dengan menggunakan menu Mirror Horizontally
dan Vertically

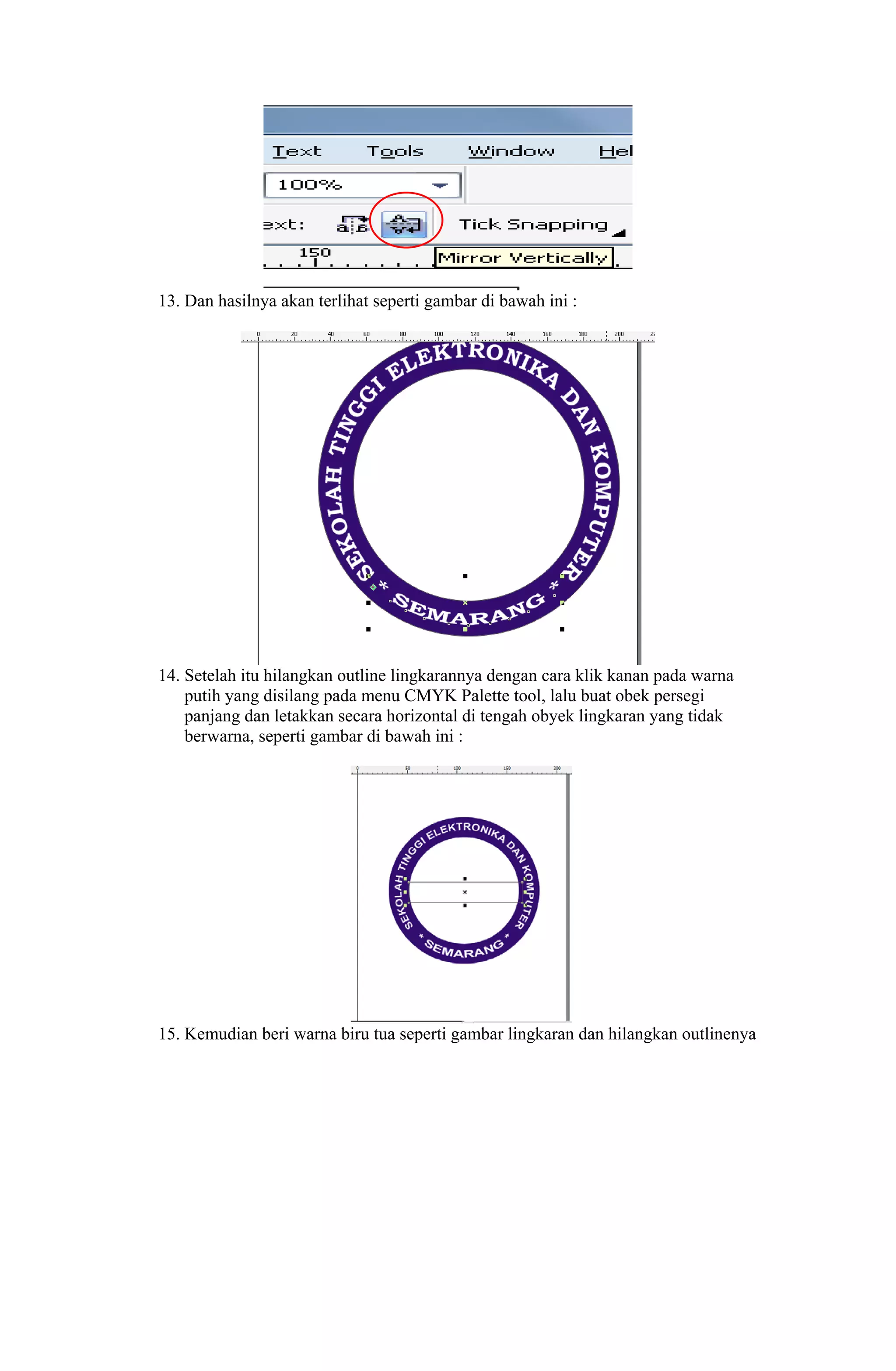

7. 13. Dan hasilnya akan terlihat seperti gambar di bawah ini :
14. Setelah itu hilangkan outline lingkarannya dengan cara klik kanan pada warna
putih yang disilang pada menu CMYK Palette tool, lalu buat obek persegi
panjang dan letakkan secara horizontal di tengah obyek lingkaran yang tidak
berwarna, seperti gambar di bawah ini :
15. Kemudian beri warna biru tua seperti gambar lingkaran dan hilangkan outlinenya

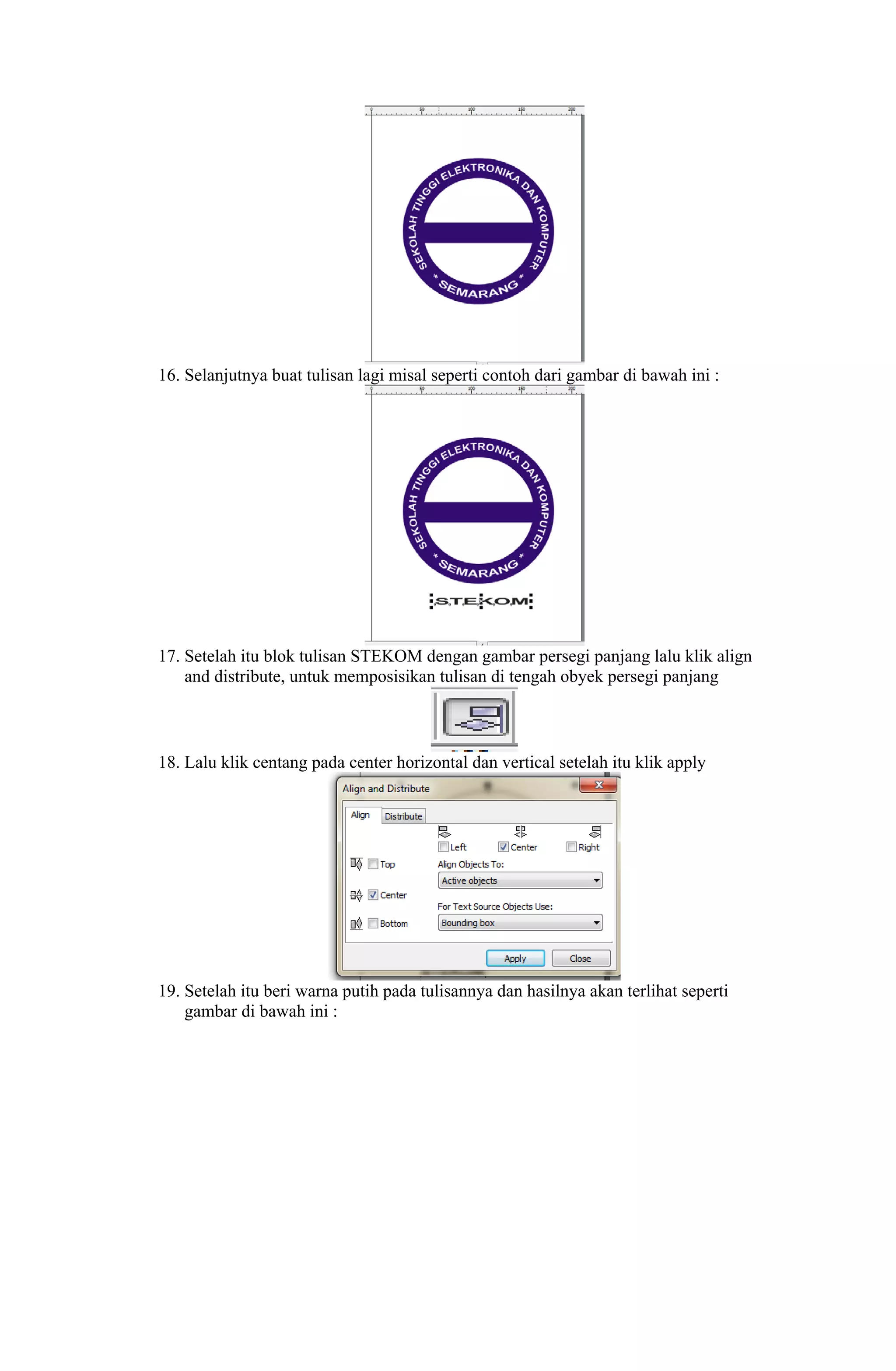

8. 16. Selanjutnya buat tulisan lagi misal seperti contoh dari gambar di bawah ini :
17. Setelah itu blok tulisan STEKOM dengan gambar persegi panjang lalu klik align
and distribute, untuk memposisikan tulisan di tengah obyek persegi panjang
18. Lalu klik centang pada center horizontal dan vertical setelah itu klik apply
19. Setelah itu beri warna putih pada tulisannya dan hasilnya akan terlihat seperti
gambar di bawah ini :

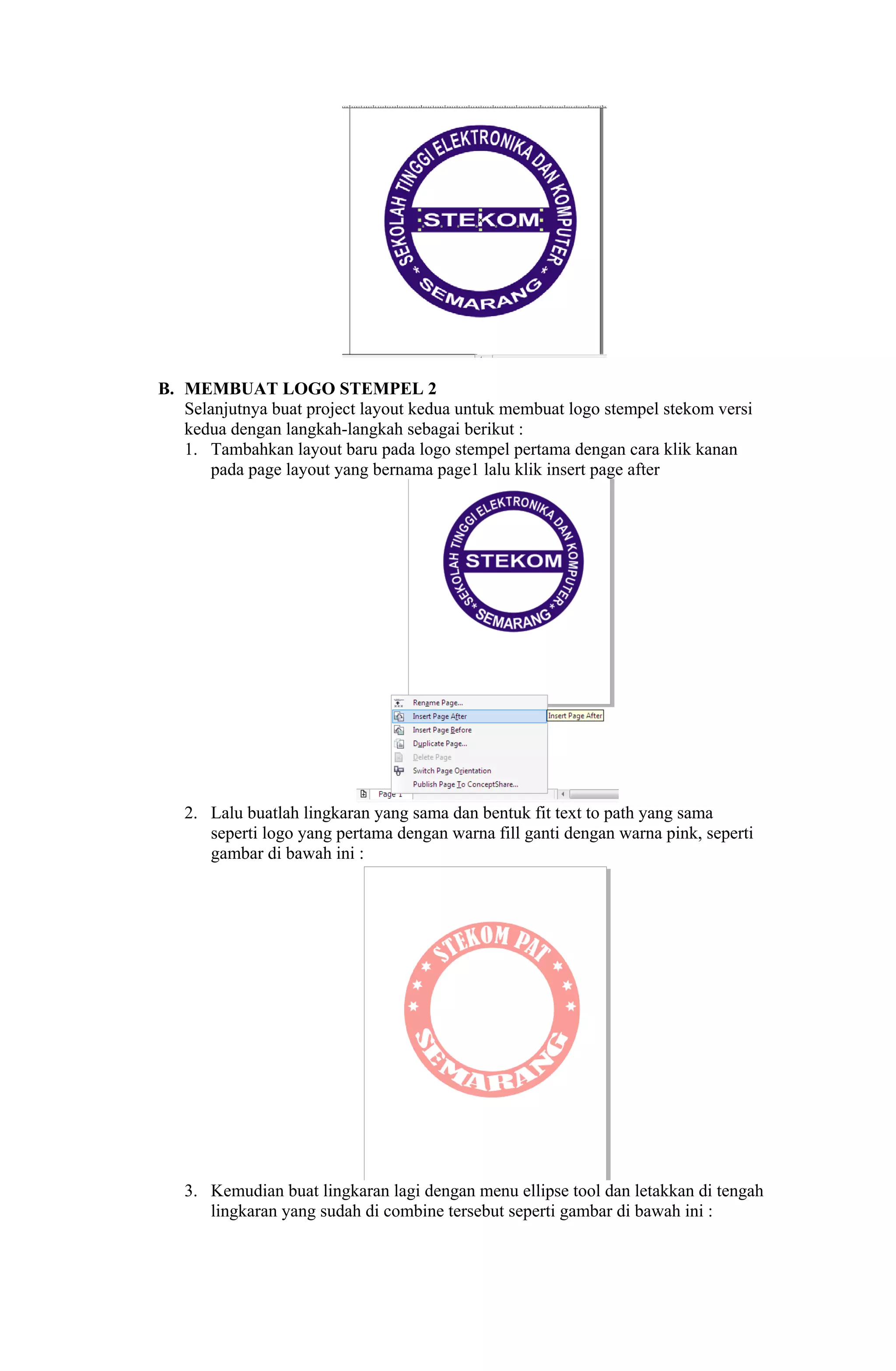

9. B. MEMBUAT LOGO STEMPEL 2
Selanjutnya buat project layout kedua untuk membuat logo stempel stekom versi
kedua dengan langkah-langkah sebagai berikut :
1. Tambahkan layout baru pada logo stempel pertama dengan cara klik kanan
pada page layout yang bernama page1 lalu klik insert page after
2. Lalu buatlah lingkaran yang sama dan bentuk fit text to path yang sama
seperti logo yang pertama dengan warna fill ganti dengan warna pink, seperti
gambar di bawah ini :
3. Kemudian buat lingkaran lagi dengan menu ellipse tool dan letakkan di tengah
lingkaran yang sudah di combine tersebut seperti gambar di bawah ini :

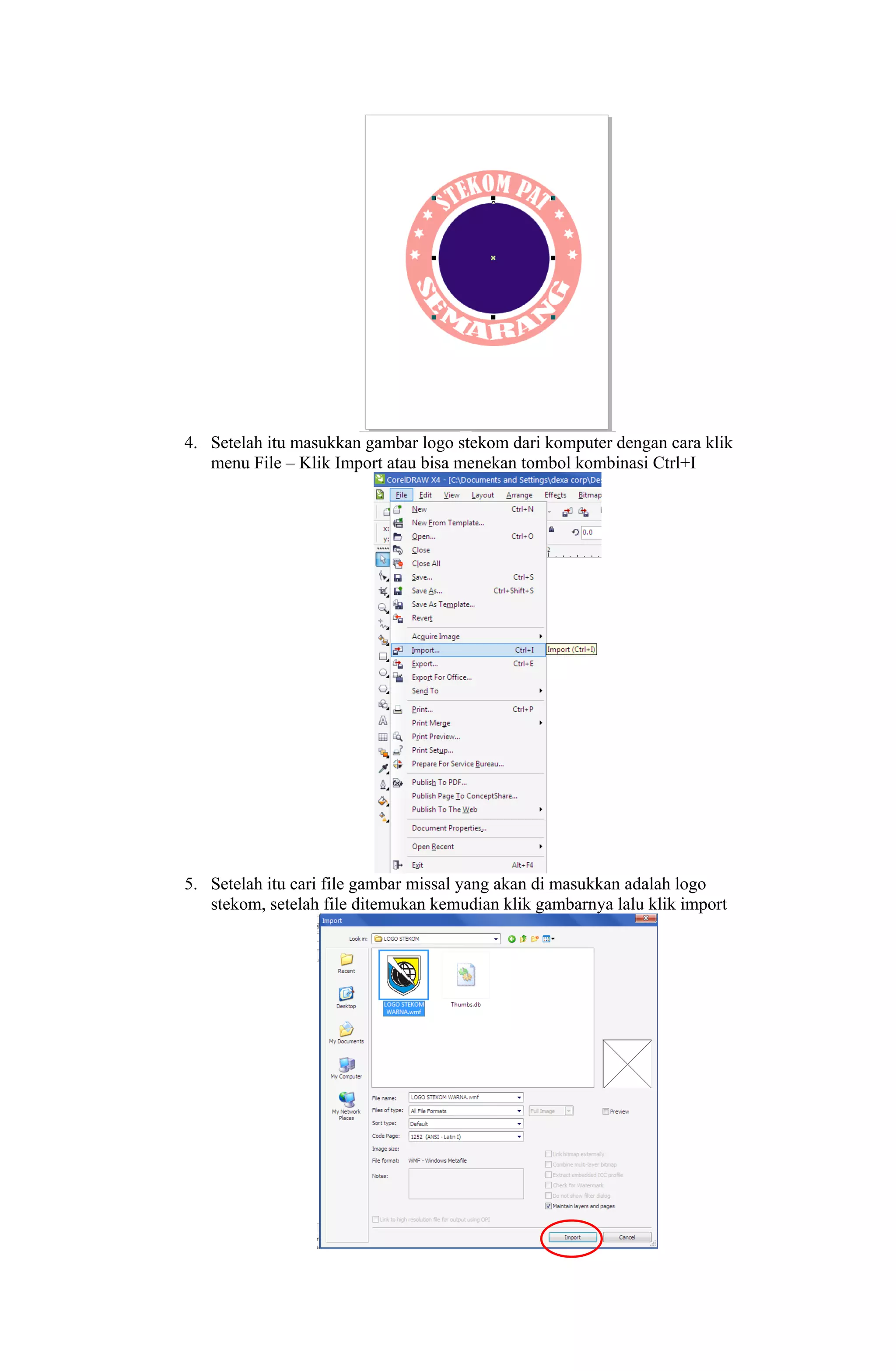

10. 4. Setelah itu masukkan gambar logo stekom dari komputer dengan cara klik
menu File – Klik Import atau bisa menekan tombol kombinasi Ctrl+I
5. Setelah itu cari file gambar missal yang akan di masukkan adalah logo
stekom, setelah file ditemukan kemudian klik gambarnya lalu klik import

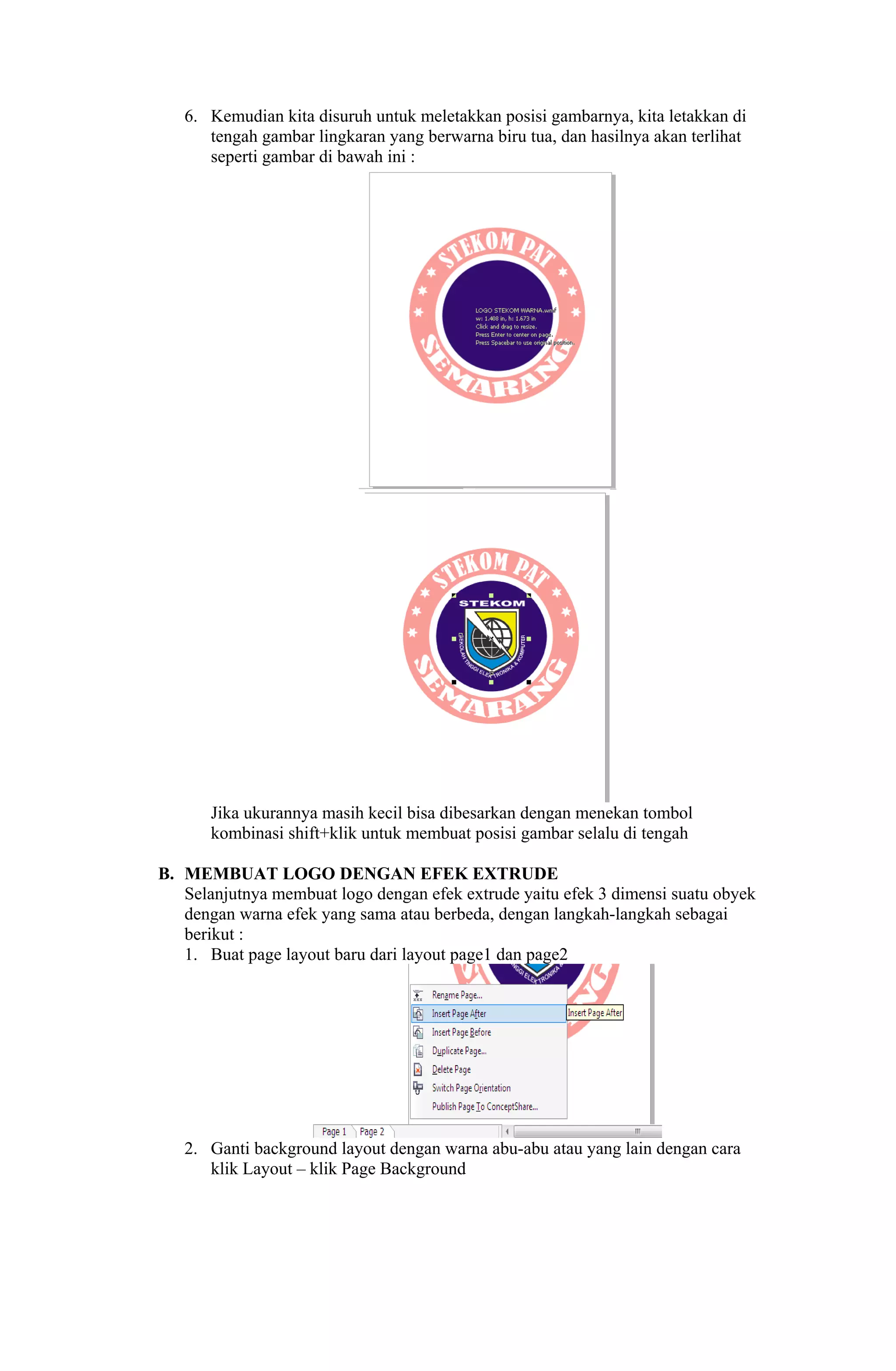

11. 6. Kemudian kita disuruh untuk meletakkan posisi gambarnya, kita letakkan di
tengah gambar lingkaran yang berwarna biru tua, dan hasilnya akan terlihat
seperti gambar di bawah ini :
Jika ukurannya masih kecil bisa dibesarkan dengan menekan tombol
kombinasi shift+klik untuk membuat posisi gambar selalu di tengah
B. MEMBUAT LOGO DENGAN EFEK EXTRUDE
Selanjutnya membuat logo dengan efek extrude yaitu efek 3 dimensi suatu obyek
dengan warna efek yang sama atau berbeda, dengan langkah-langkah sebagai
berikut :
1. Buat page layout baru dari layout page1 dan page2
2. Ganti background layout dengan warna abu-abu atau yang lain dengan cara
klik Layout – klik Page Background

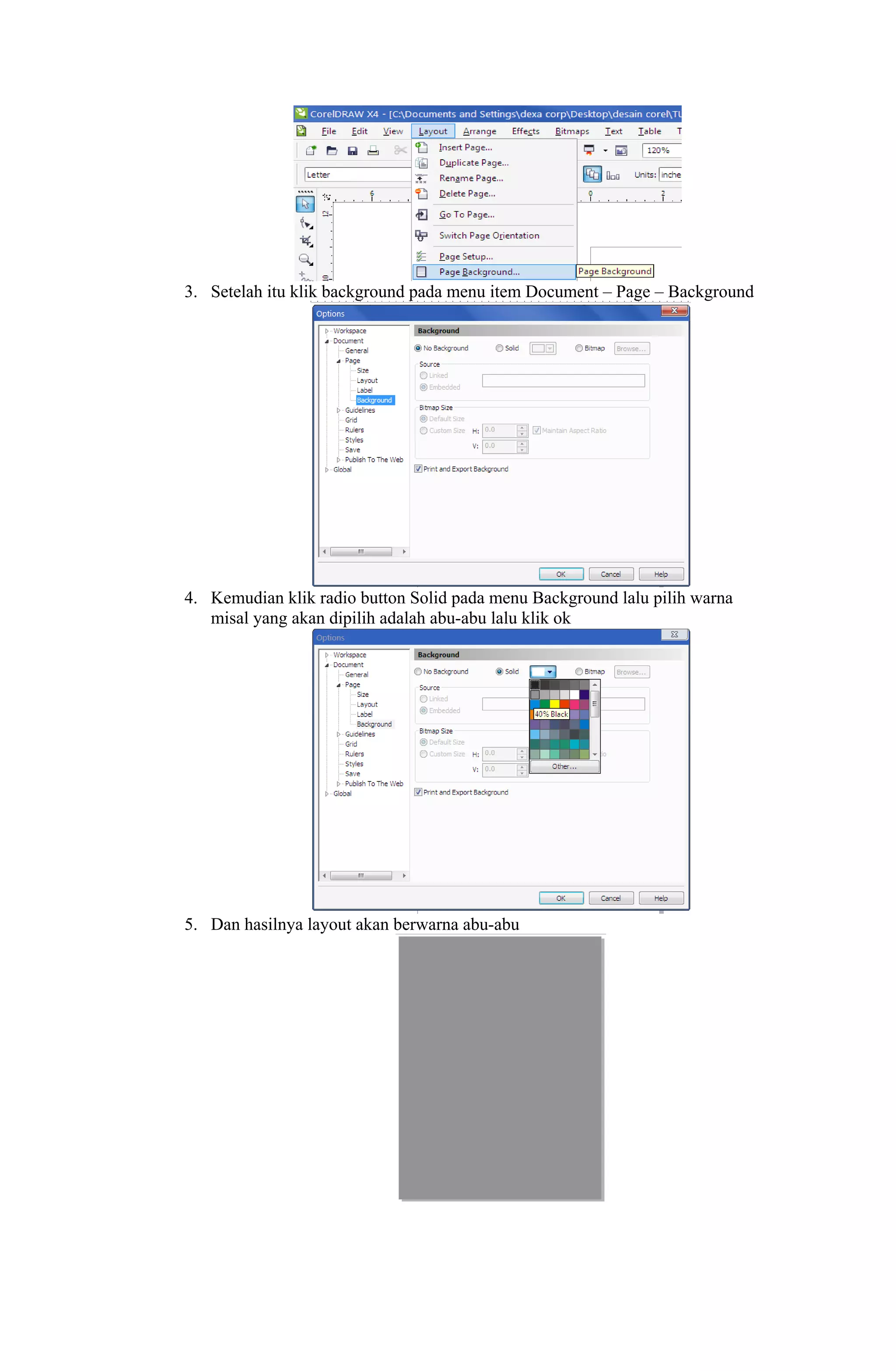

12. 3. Setelah itu klik background pada menu item Document – Page – Background
4. Kemudian klik radio button Solid pada menu Background lalu pilih warna
misal yang akan dipilih adalah abu-abu lalu klik ok
5. Dan hasilnya layout akan berwarna abu-abu

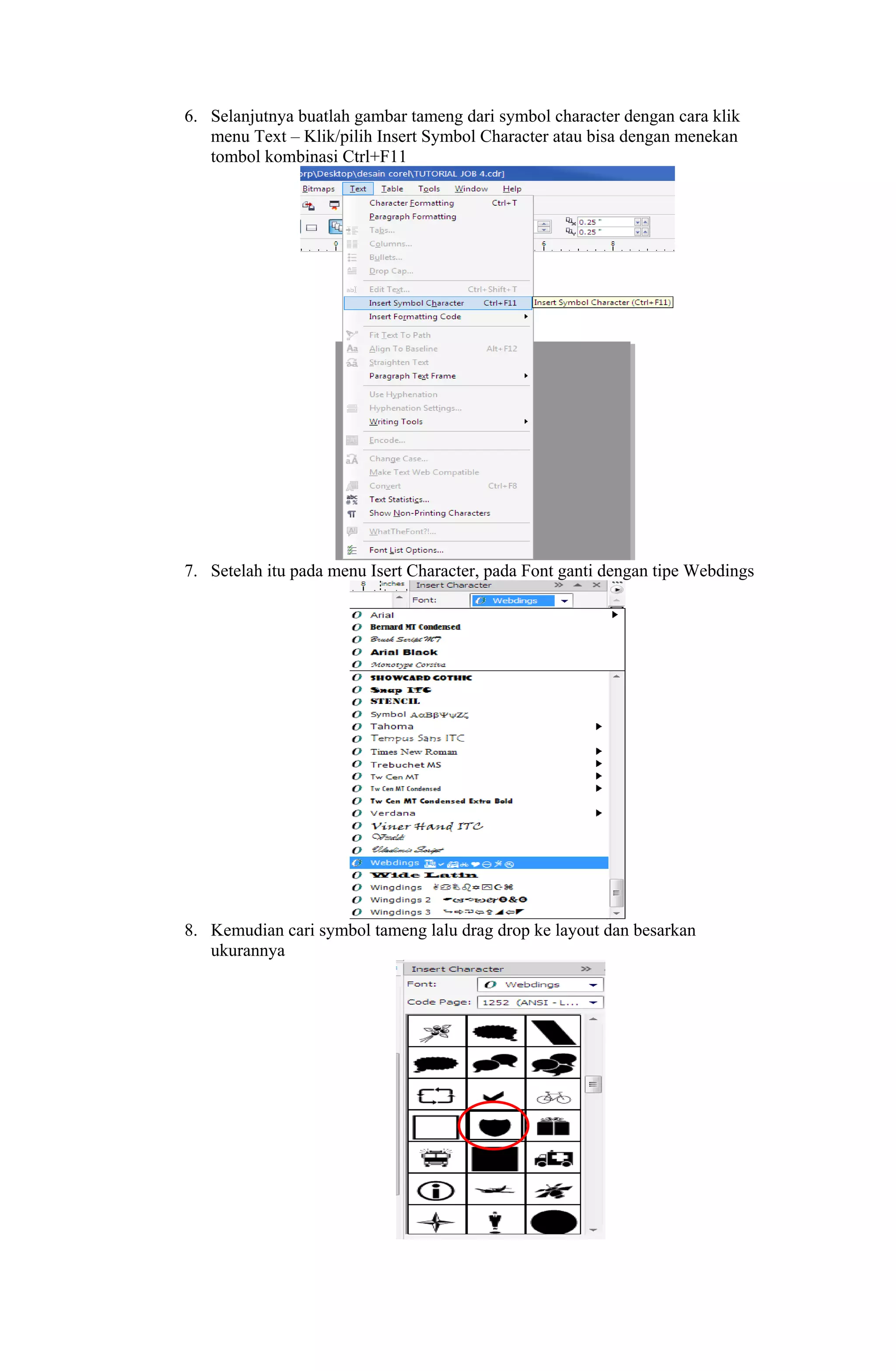

13. 6. Selanjutnya buatlah gambar tameng dari symbol character dengan cara klik
menu Text – Klik/pilih Insert Symbol Character atau bisa dengan menekan
tombol kombinasi Ctrl+F11
7. Setelah itu pada menu Isert Character, pada Font ganti dengan tipe Webdings
8. Kemudian cari symbol tameng lalu drag drop ke layout dan besarkan
ukurannya

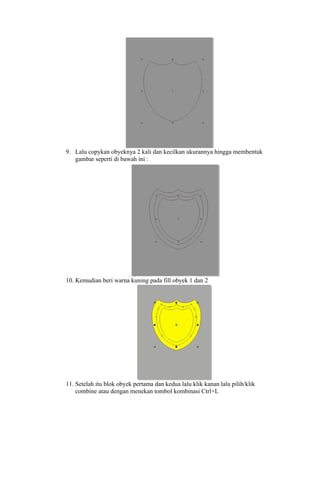

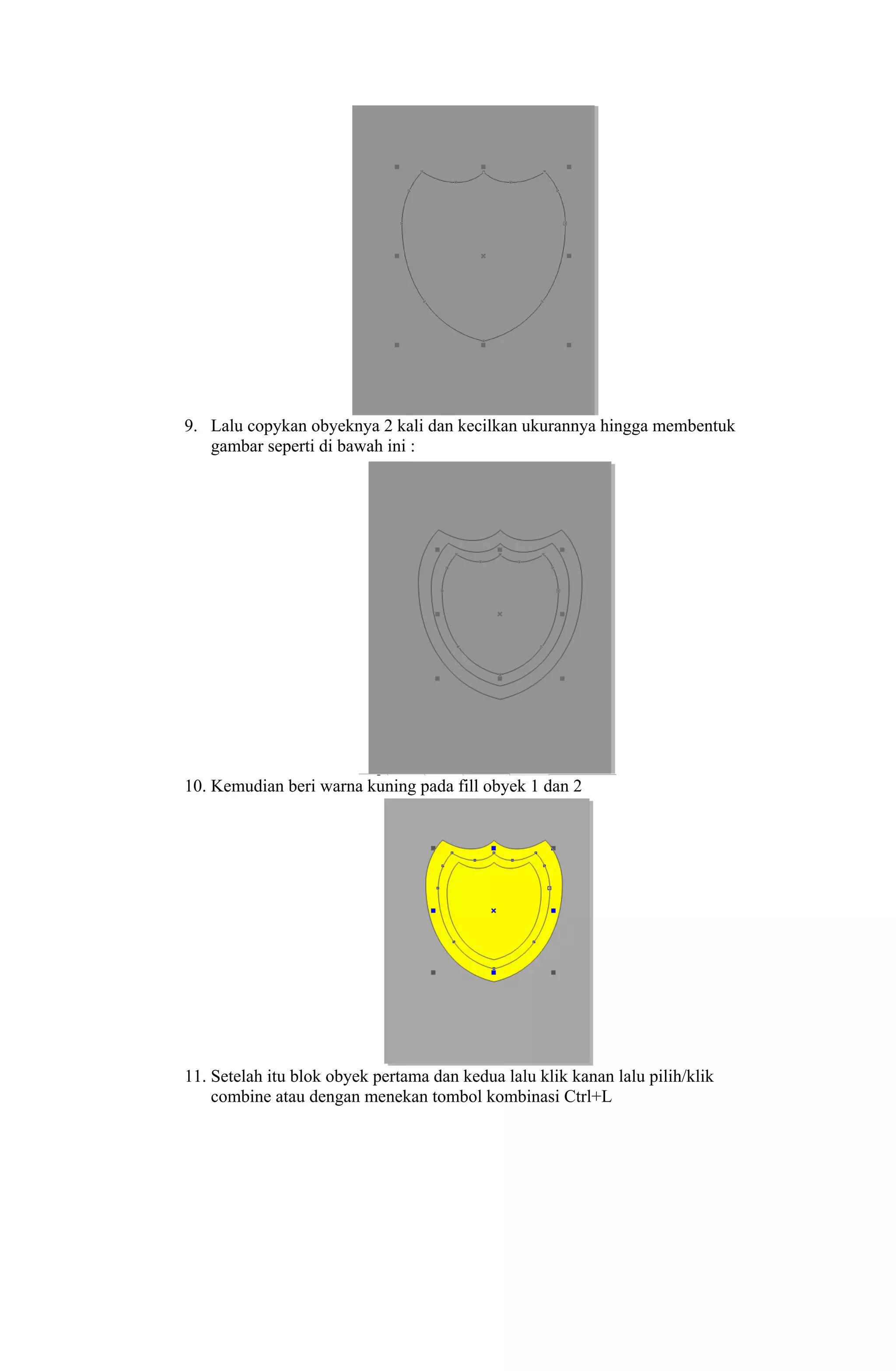

14. 9. Lalu copykan obyeknya 2 kali dan kecilkan ukurannya hingga membentuk
gambar seperti di bawah ini :
10. Kemudian beri warna kuning pada fill obyek 1 dan 2
11. Setelah itu blok obyek pertama dan kedua lalu klik kanan lalu pilih/klik
combine atau dengan menekan tombol kombinasi Ctrl+L

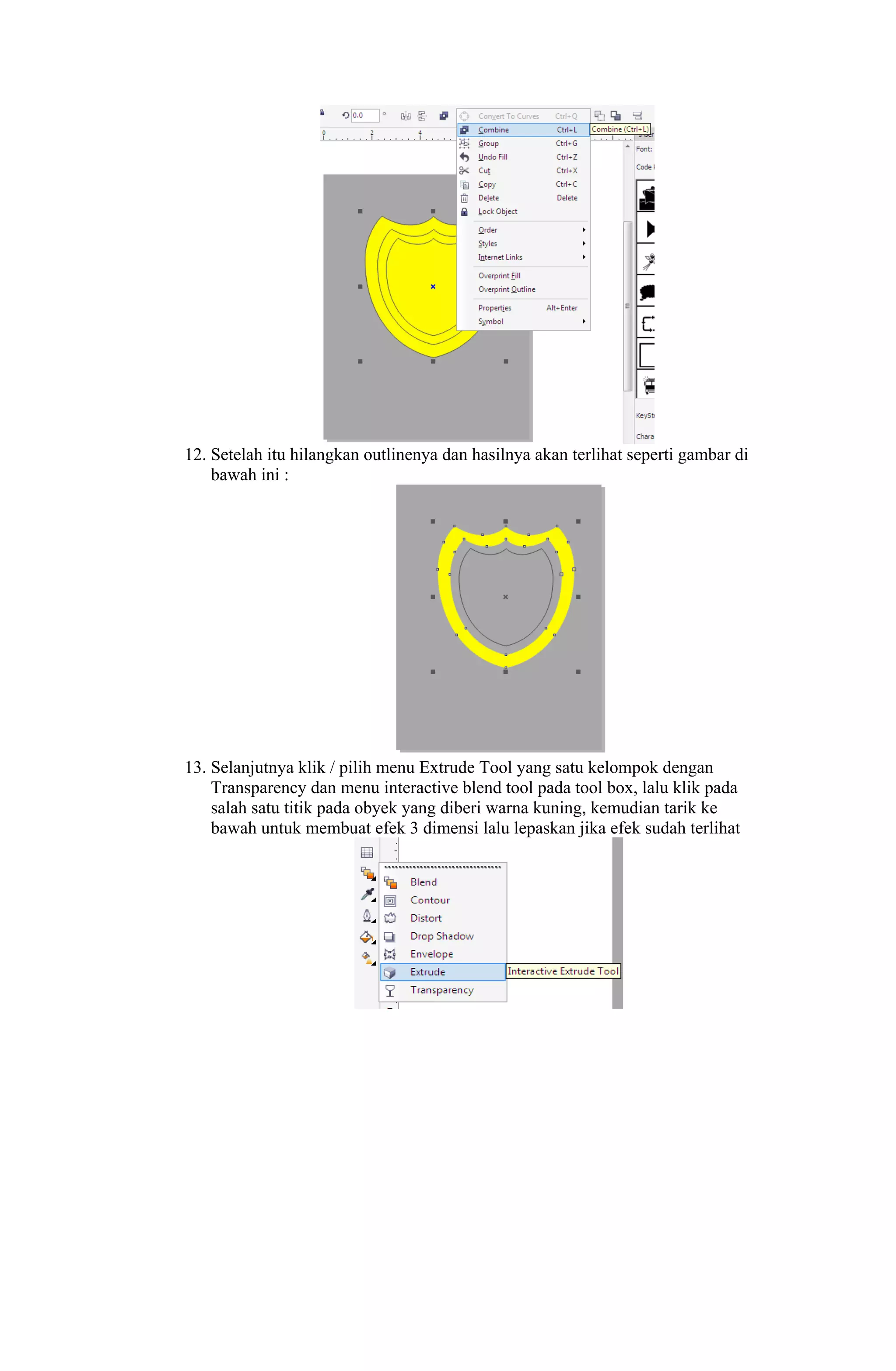

15. 12. Setelah itu hilangkan outlinenya dan hasilnya akan terlihat seperti gambar di
bawah ini :
13. Selanjutnya klik / pilih menu Extrude Tool yang satu kelompok dengan
Transparency dan menu interactive blend tool pada tool box, lalu klik pada
salah satu titik pada obyek yang diberi warna kuning, kemudian tarik ke
bawah untuk membuat efek 3 dimensi lalu lepaskan jika efek sudah terlihat

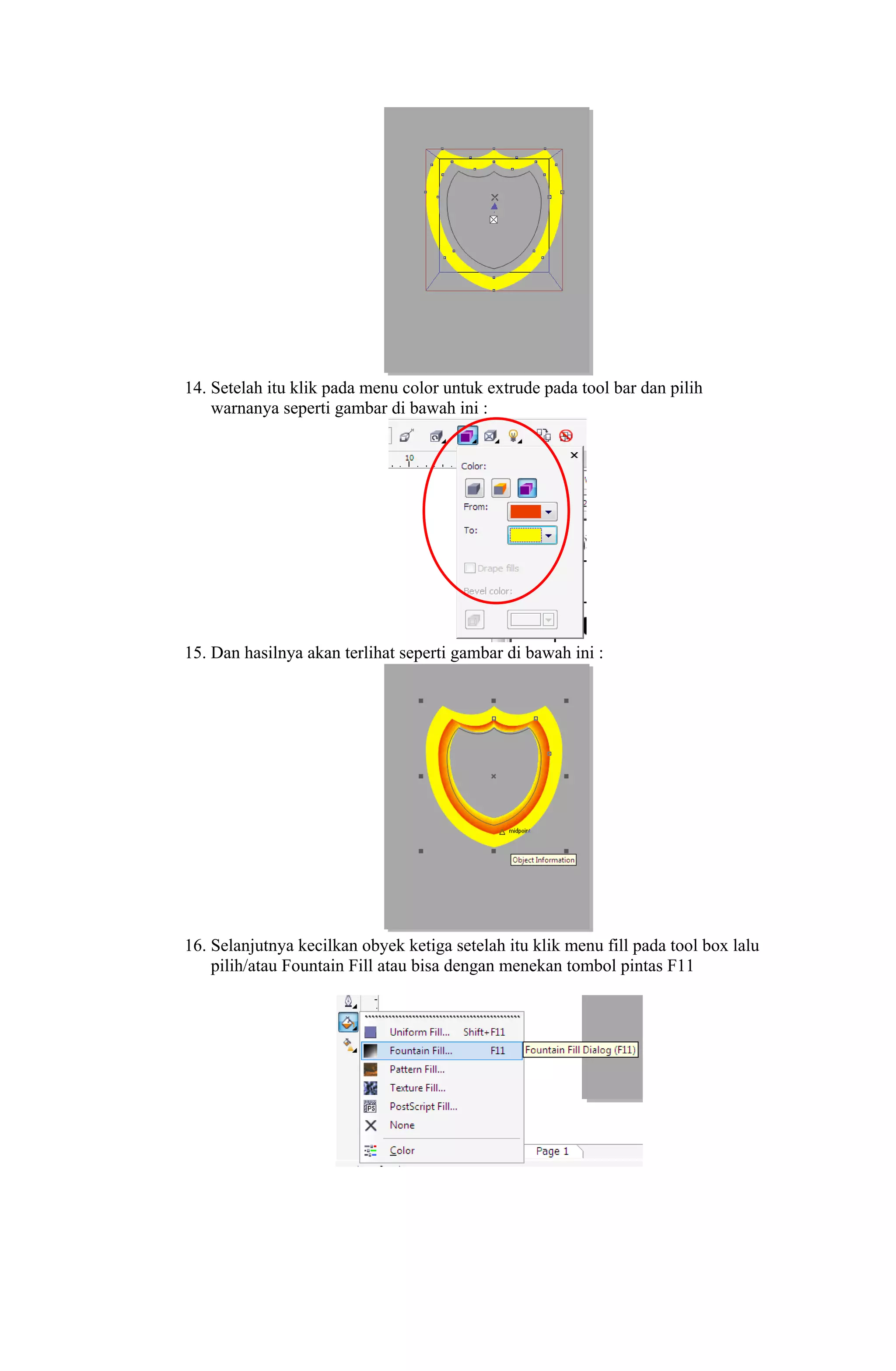

16. 14. Setelah itu klik pada menu color untuk extrude pada tool bar dan pilih
warnanya seperti gambar di bawah ini :
15. Dan hasilnya akan terlihat seperti gambar di bawah ini :
16. Selanjutnya kecilkan obyek ketiga setelah itu klik menu fill pada tool box lalu
pilih/atau Fountain Fill atau bisa dengan menekan tombol pintas F11

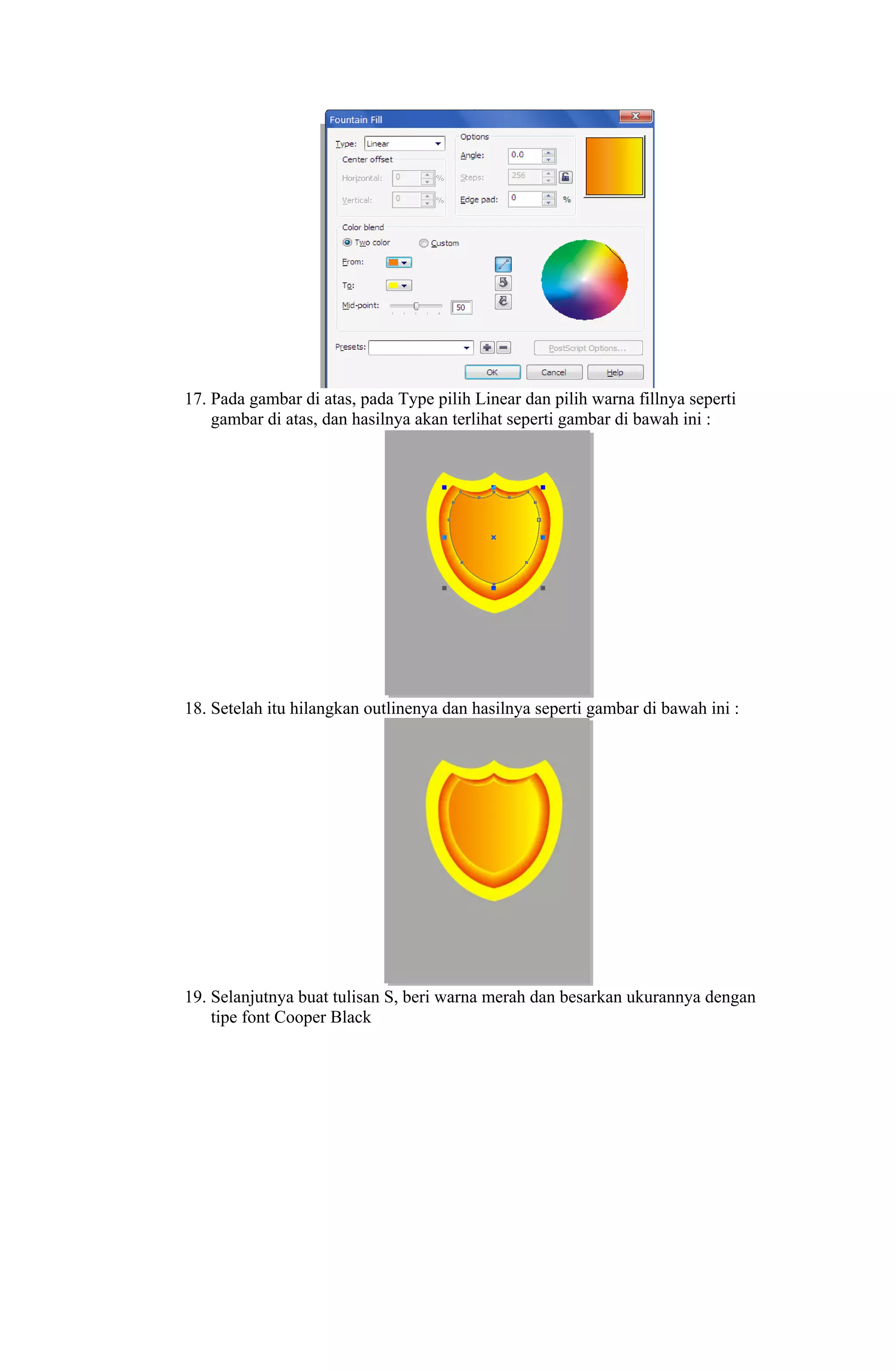

17. 17. Pada gambar di atas, pada Type pilih Linear dan pilih warna fillnya seperti
gambar di atas, dan hasilnya akan terlihat seperti gambar di bawah ini :
18. Setelah itu hilangkan outlinenya dan hasilnya seperti gambar di bawah ini :
19. Selanjutnya buat tulisan S, beri warna merah dan besarkan ukurannya dengan
tipe font Cooper Black

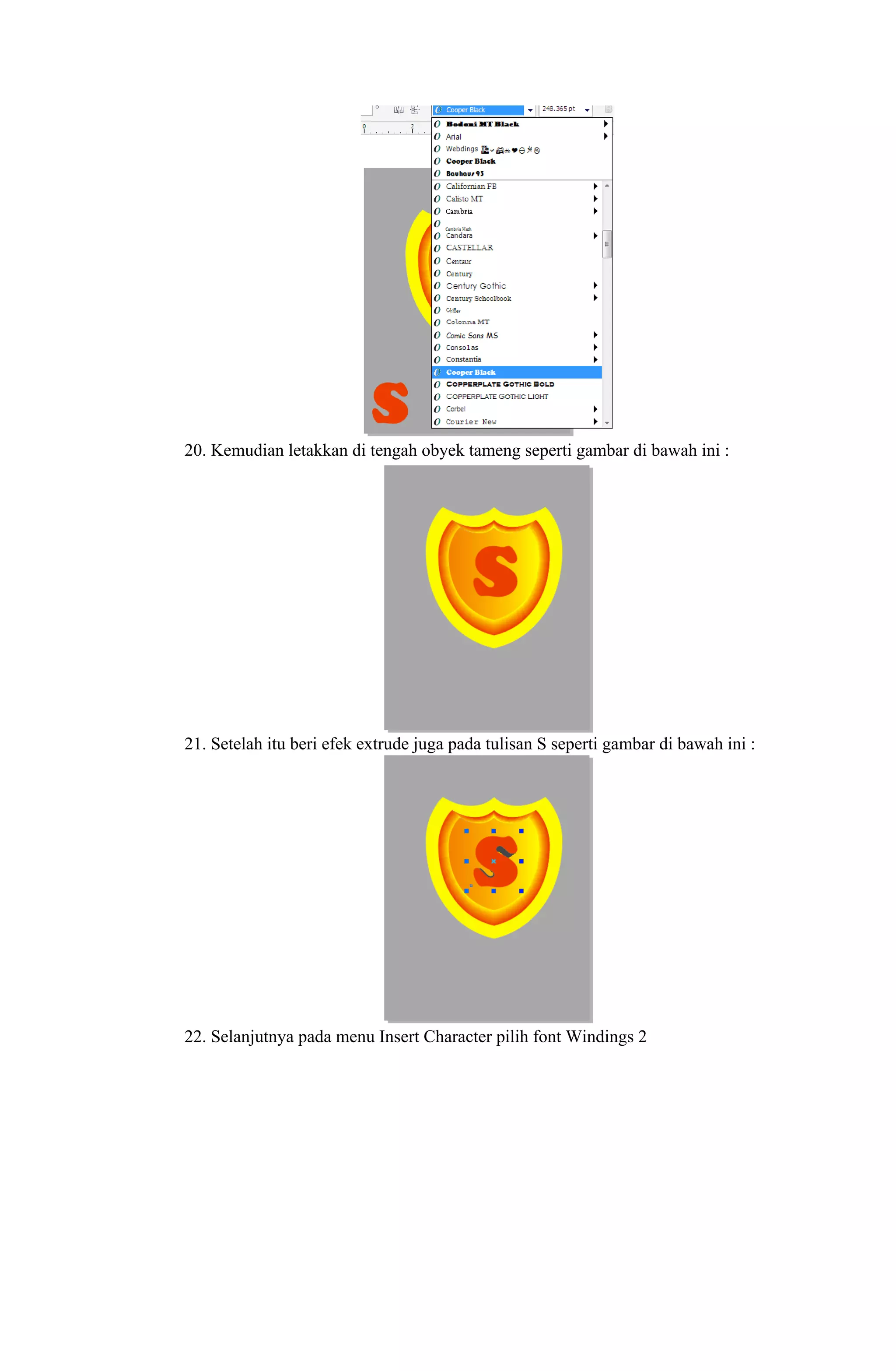

18. 20. Kemudian letakkan di tengah obyek tameng seperti gambar di bawah ini :
21. Setelah itu beri efek extrude juga pada tulisan S seperti gambar di bawah ini :
22. Selanjutnya pada menu Insert Character pilih font Windings 2

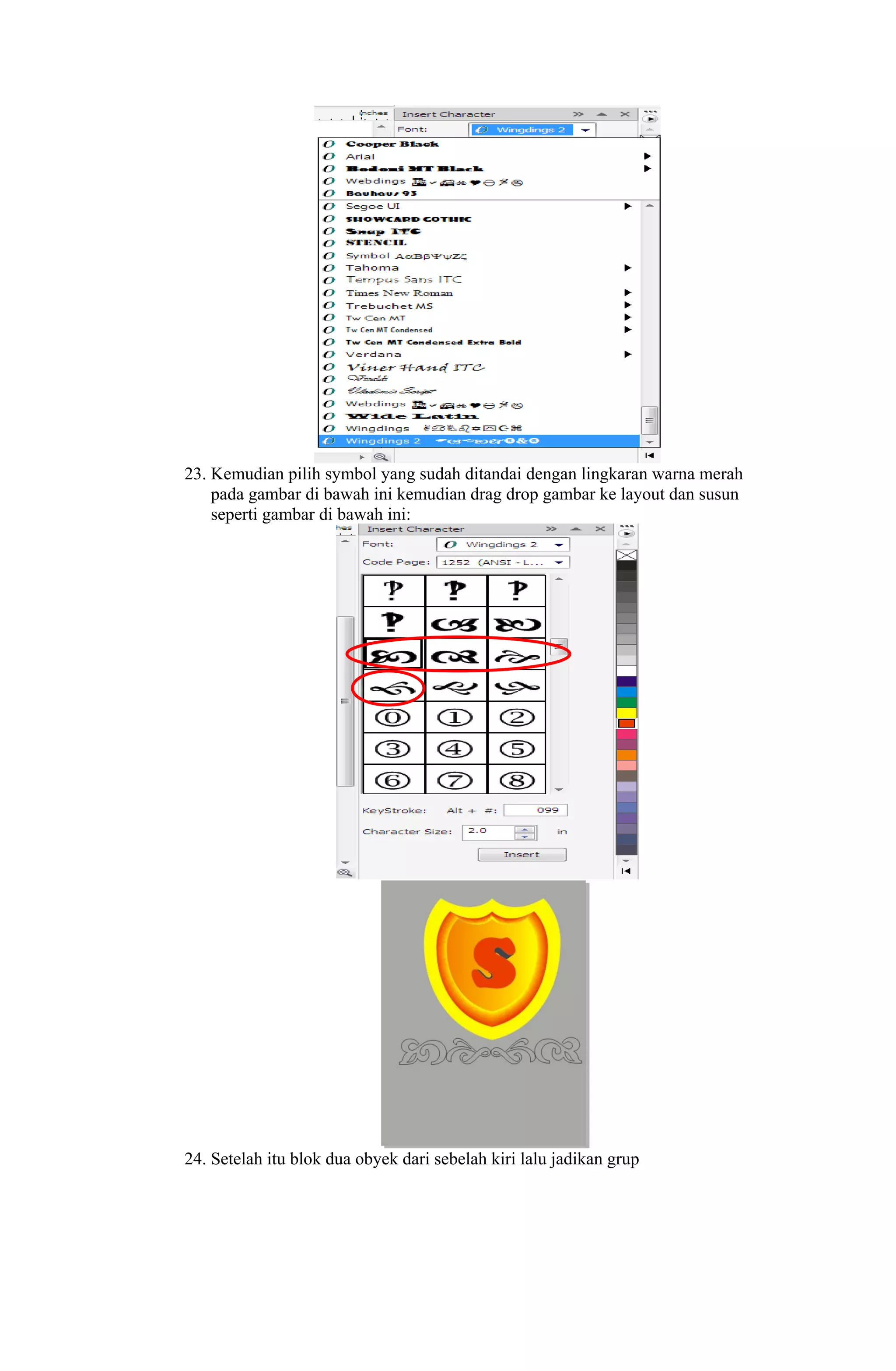

19. 23. Kemudian pilih symbol yang sudah ditandai dengan lingkaran warna merah
pada gambar di bawah ini kemudian drag drop gambar ke layout dan susun
seperti gambar di bawah ini:
24. Setelah itu blok dua obyek dari sebelah kiri lalu jadikan grup

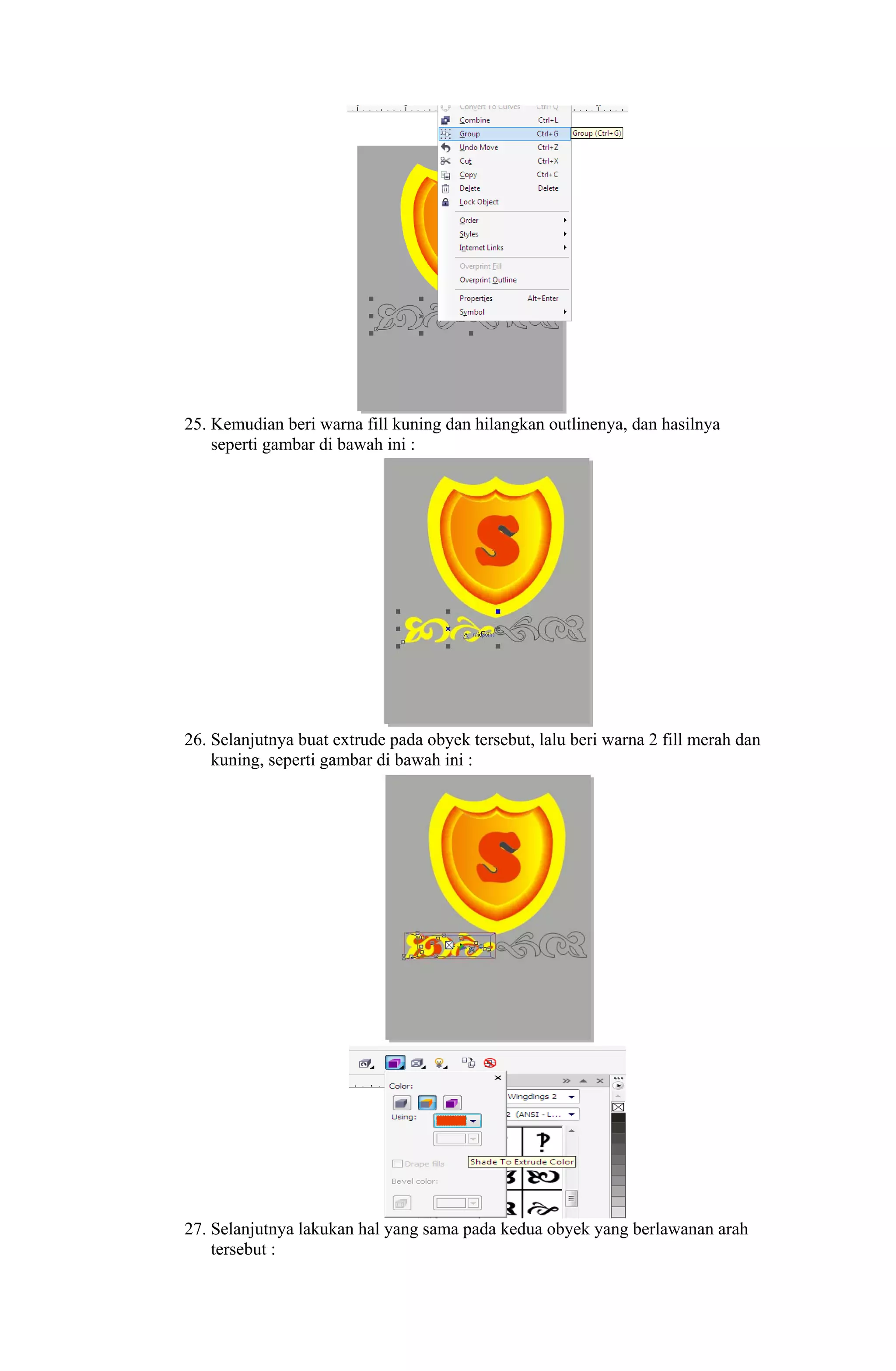

20. 25. Kemudian beri warna fill kuning dan hilangkan outlinenya, dan hasilnya
seperti gambar di bawah ini :
26. Selanjutnya buat extrude pada obyek tersebut, lalu beri warna 2 fill merah dan
kuning, seperti gambar di bawah ini :
27. Selanjutnya lakukan hal yang sama pada kedua obyek yang berlawanan arah
tersebut :

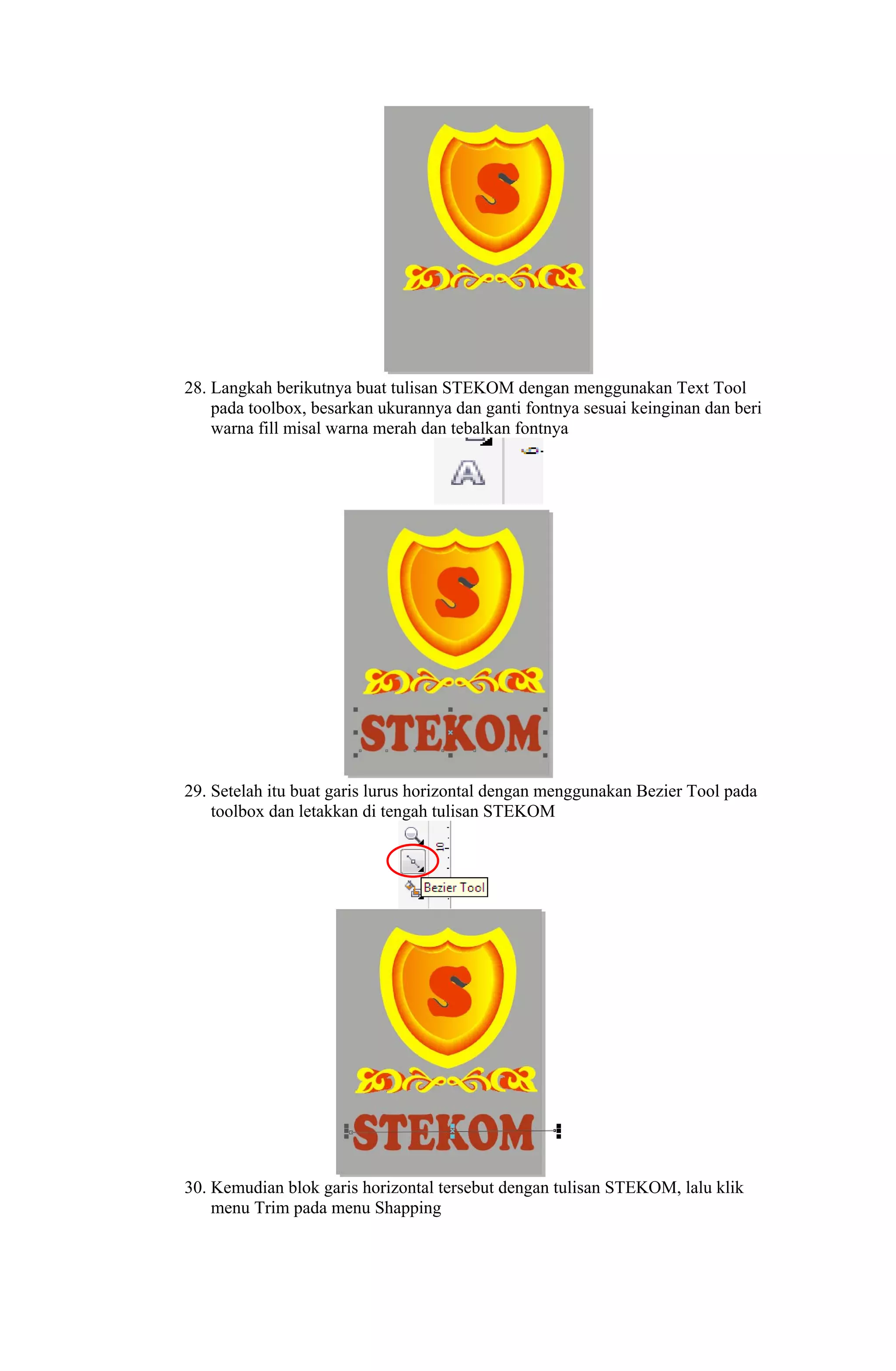

21. 28. Langkah berikutnya buat tulisan STEKOM dengan menggunakan Text Tool
pada toolbox, besarkan ukurannya dan ganti fontnya sesuai keinginan dan beri
warna fill misal warna merah dan tebalkan fontnya
29. Setelah itu buat garis lurus horizontal dengan menggunakan Bezier Tool pada
toolbox dan letakkan di tengah tulisan STEKOM
30. Kemudian blok garis horizontal tersebut dengan tulisan STEKOM, lalu klik
menu Trim pada menu Shapping

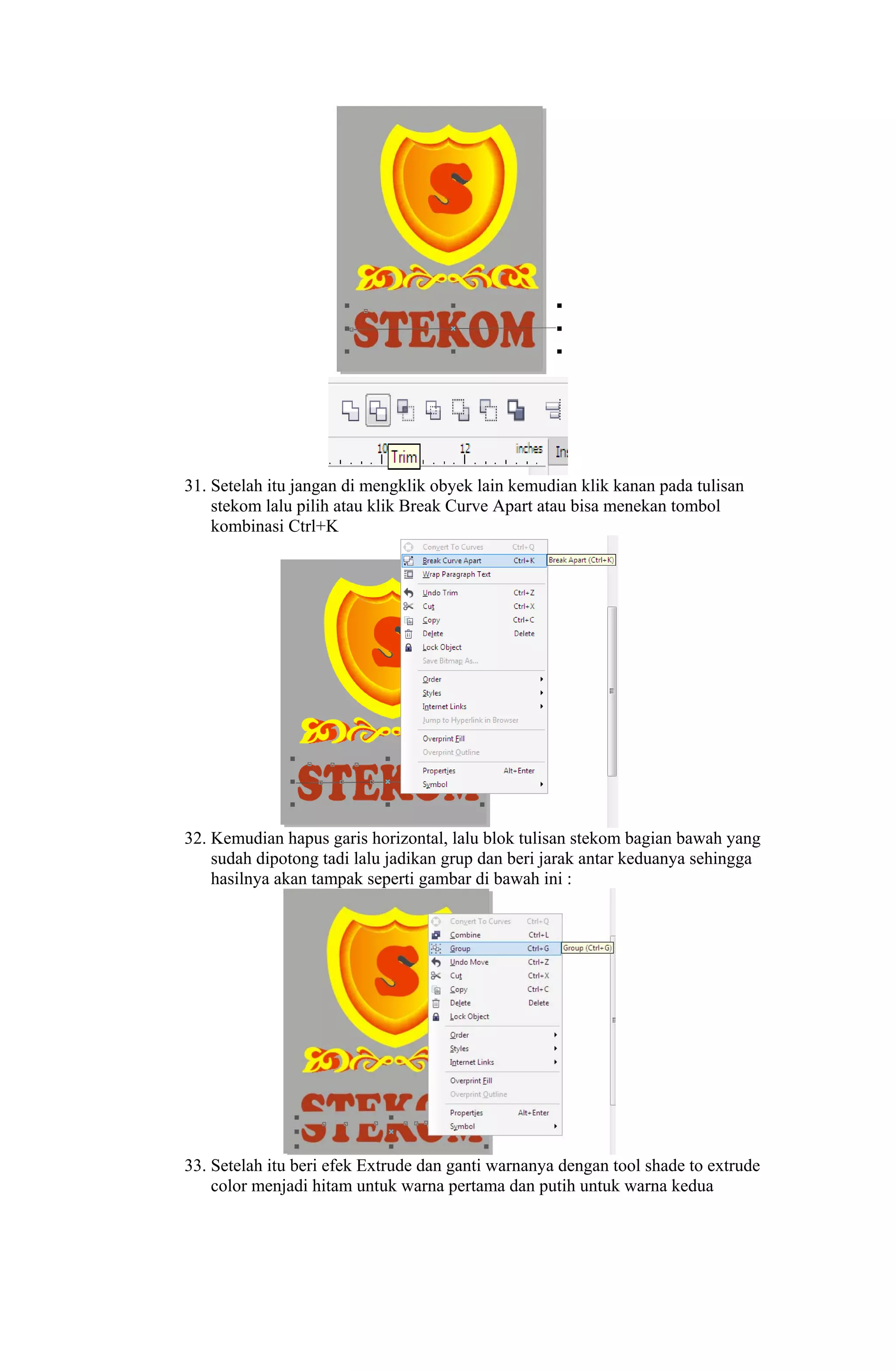

22. 31. Setelah itu jangan di mengklik obyek lain kemudian klik kanan pada tulisan
stekom lalu pilih atau klik Break Curve Apart atau bisa menekan tombol
kombinasi Ctrl+K
32. Kemudian hapus garis horizontal, lalu blok tulisan stekom bagian bawah yang
sudah dipotong tadi lalu jadikan grup dan beri jarak antar keduanya sehingga
hasilnya akan tampak seperti gambar di bawah ini :
33. Setelah itu beri efek Extrude dan ganti warnanya dengan tool shade to extrude
color menjadi hitam untuk warna pertama dan putih untuk warna kedua

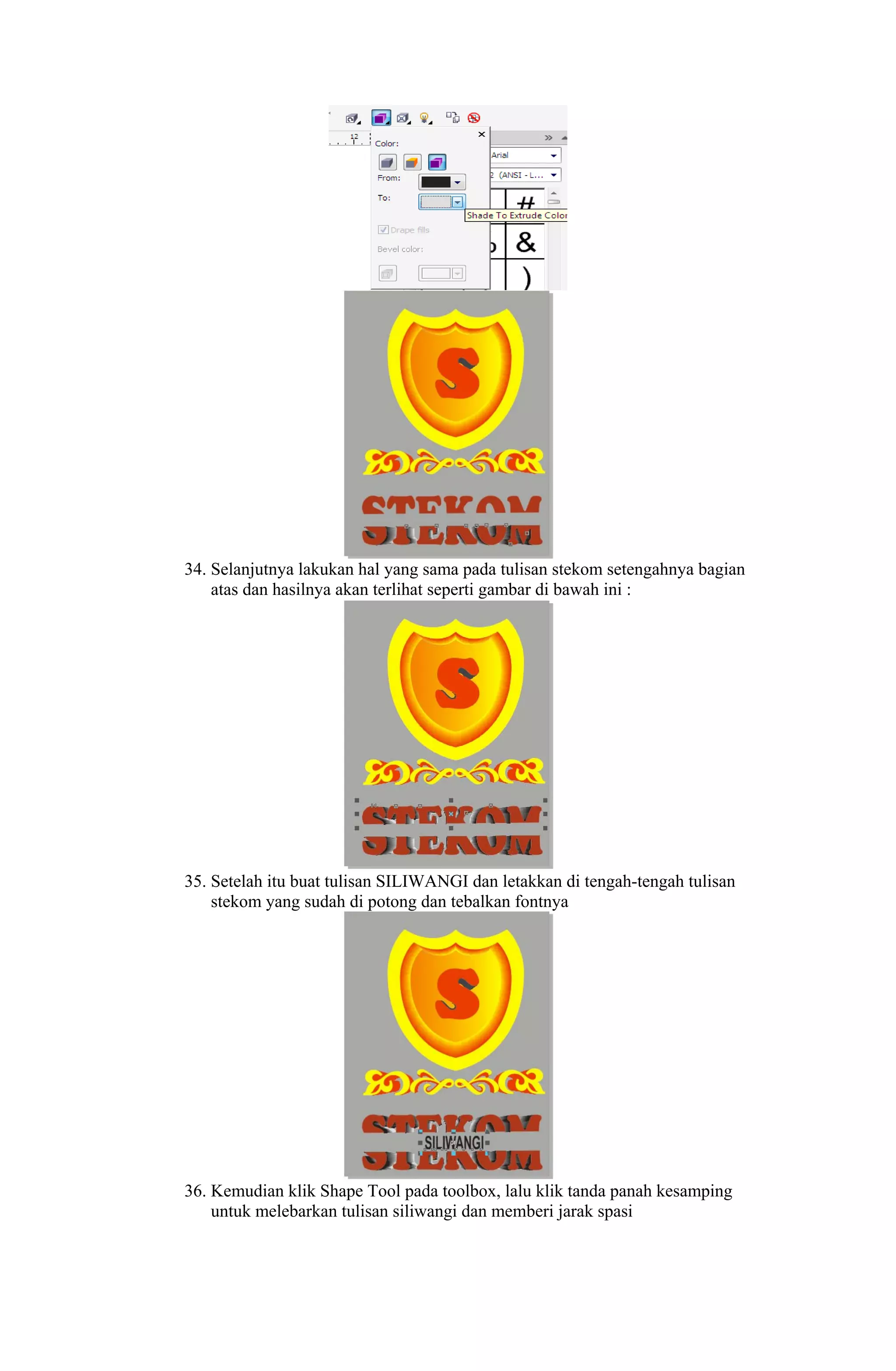

23. 34. Selanjutnya lakukan hal yang sama pada tulisan stekom setengahnya bagian
atas dan hasilnya akan terlihat seperti gambar di bawah ini :
35. Setelah itu buat tulisan SILIWANGI dan letakkan di tengah-tengah tulisan
stekom yang sudah di potong dan tebalkan fontnya
36. Kemudian klik Shape Tool pada toolbox, lalu klik tanda panah kesamping
untuk melebarkan tulisan siliwangi dan memberi jarak spasi

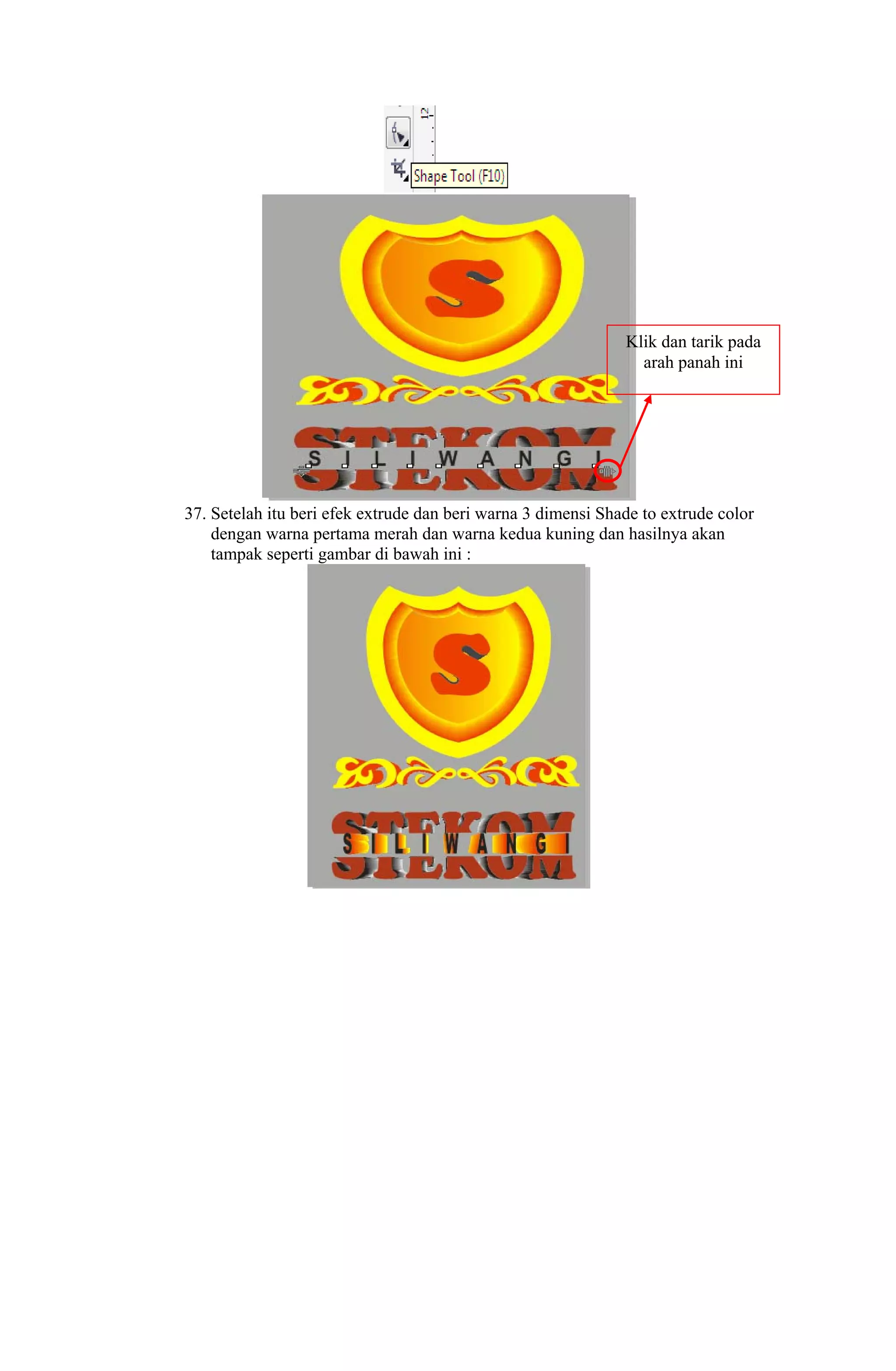

24. Klik dan tarik pada
arah panah ini
37. Setelah itu beri efek extrude dan beri warna 3 dimensi Shade to extrude color
dengan warna pertama merah dan warna kedua kuning dan hasilnya akan
tampak seperti gambar di bawah ini :

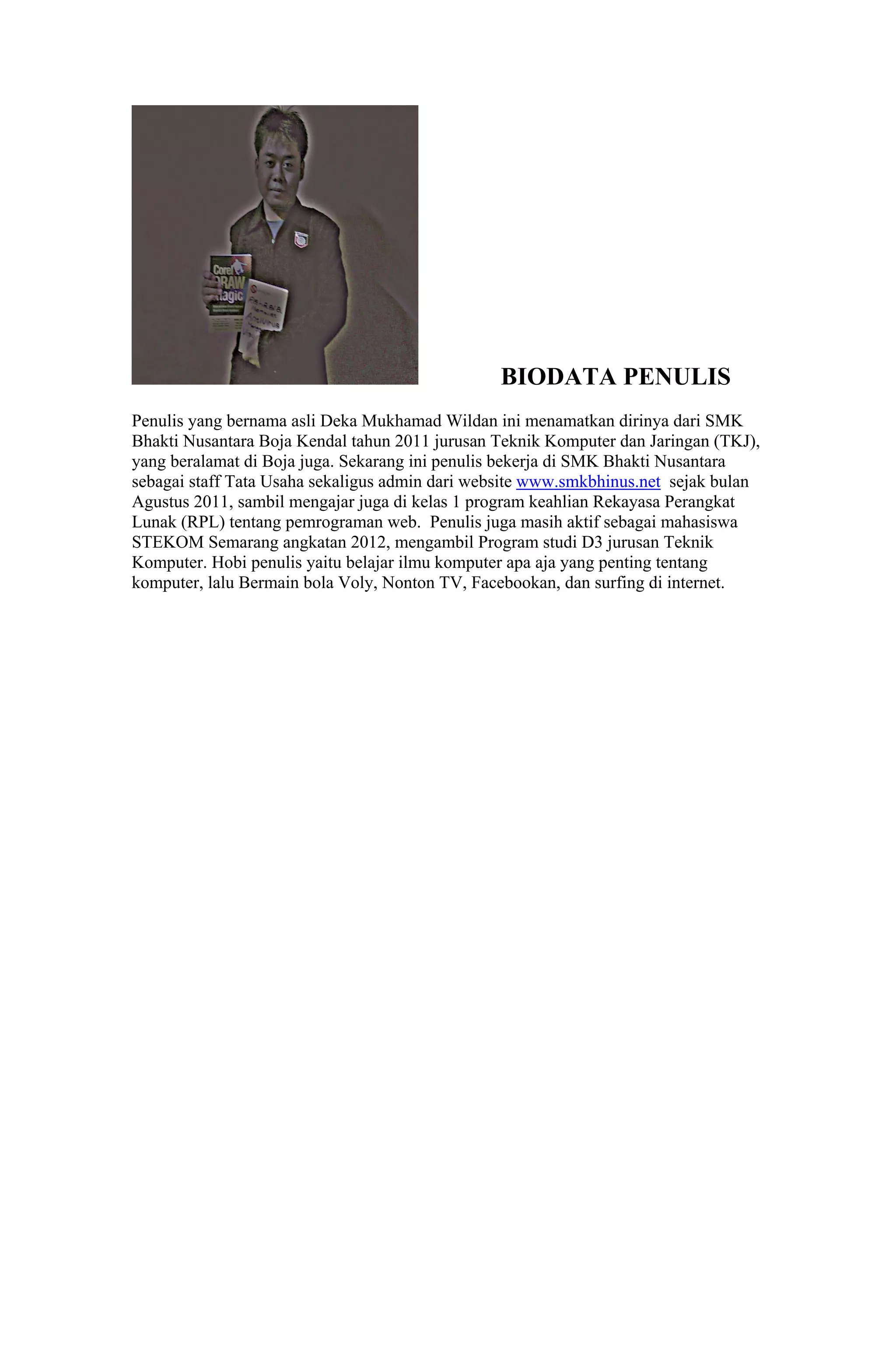

25. BIODATA PENULIS
