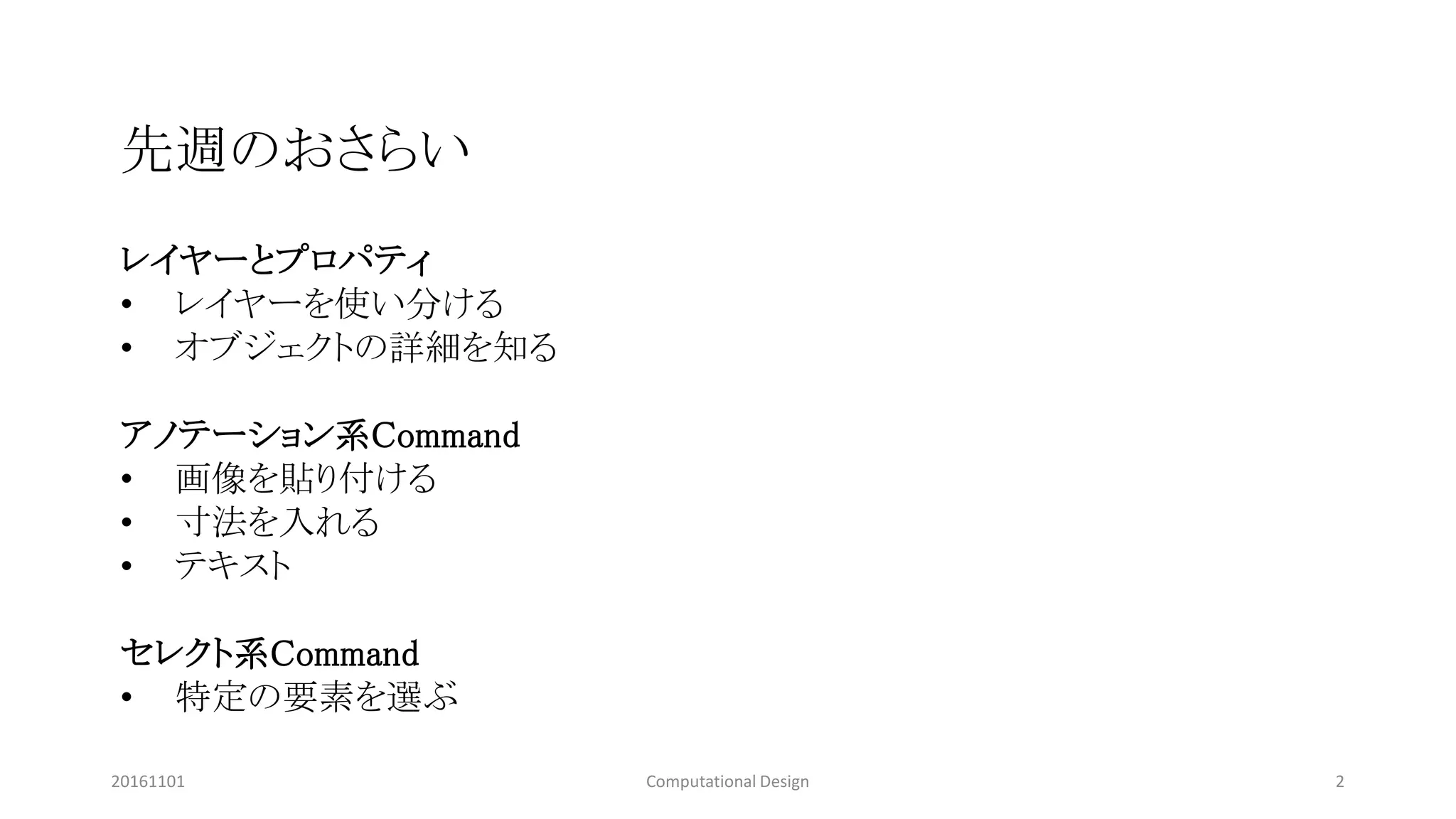

セレクト系 Command
SelPt selpt 全ての点を選択
SelCrv selc 全てのカーブを選択
SelSrf sels 全てのサーフェースを選択
SelPolysrf selps 全てのポリサーフェースを選択
SelDim seld 全ての寸法線を選択
SelText selt 全てのテキストを選択
SelOpenCrv 全ての開いた線を選択
SelCloseCrv 全ての閉じた線を選択
SelOpenPolysrf 全ての開いたポリサーフェースを選択
SelDup 重なったオブジェクトを選択
13. 20161101 13Computational Design
Surface→Curve系 Command
Project pro 線や点をサーフェースに投影
Contour con 等高線(コンター)を描く
Make2D mak 三次元のビューを二次元の線に変換
Silhouette si オブジェクトのアウトラインを抽出
MeshOutline mo オブジェクトのアウトラインを投影し抽出
UnrollSrf un 面を二次元に展開
Squish sq 複雑な曲面を二次元に展開(近似)
FlowAlongSrf fas 面上にあるオブジェクトを他の面上に配置
17. 20161101 17Computational Design
Surface→Curve系 Command
Sweep1 s1 一本のパスに沿って面を作る
Sweep2 s2 二本のパスに沿って面を作る
NetworkSrf net 縦と横方向の断面線から面を作る
Revolve revo 回転体を作る
Patch pat 閉じたラインの中に面を作る
BlendSrf bs 二つの面をスムーズに繋ぐ
VariableFilletSrf 可変式のサーフェースフィレット
Rebuild re 線や面を再構築
