Projek ini membangunkan prototaip sistem penjejak matahari menggunakan motor arus terus dan mikropengawal untuk menggerakkan panel solar mengikut arah matahari. Sistem ini berpotensi meningkatkan kuasa keluaran panel solar berbanding panel statik dan sekali gus memenuhi objektif projek. Penambahbaikan dicadangkan dengan mengaplikasikan penjejak solar 2 paksi untuk meningkatkan kecekapan.

1. UNIVERSITI TEKNOLOGI MALAYSIAPROJEK BAHAGIAN 2AZLIFA BT ABDUL AZIZSX045105EED04PENYELIA: PM DR MOHAMAD NOH BIN AHMADTAJUK: SISTEM PENJEJAK MATAHARI(SOLAR TRACKING SYSTEM)

2. Pengenalan

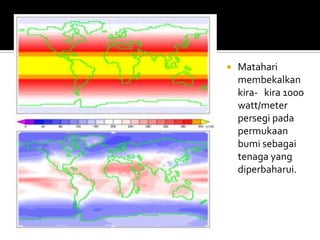

3. Mataharimembekalkankira- kira 1000 watt/meter persegipadapermukaanbumisebagaitenaga yang diperbaharui.

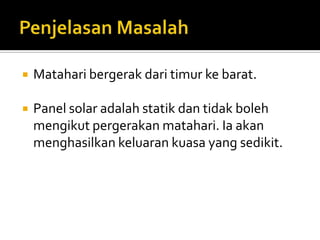

4. PenjelasanMasalahMataharibergerakdaritimurkebarat.Panel solar adalahstatikdantidakbolehmengikutpergerakanmatahari. Iaakanmenghasilkankeluarankuasa yang sedikit.

5. ObjektifProjekinibertujuanuntukmembangunkanrekabentuksebuahprototaipSISTEM PENJEJAK MATAHARI iaitu solar panel yang bolehbergerakmenghadapcahayamataharisecarakonsistendaritimurkebarat, menggunakan motor arusterus yang dikawalolehmikropengawal.

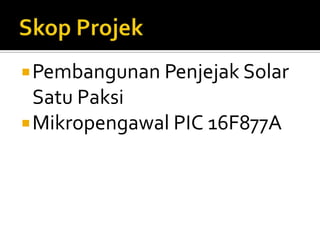

6. SkopProjekPembangunan Penjejak Solar SatuPaksiMikropengawal PIC 16F877A

7. KajianLatarBelakangProjek

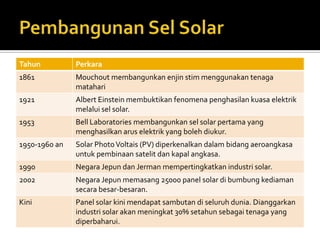

8. Pembangunan Sel Solar

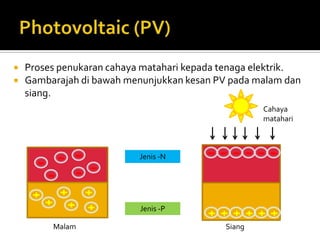

9. Photovoltaic (PV)Prosespenukarancahayamataharikepadatenagaelektrik.Gambarajahdibawahmenunjukkankesan PV padamalamdansiang.CahayamatahariJenis -NJenis -PMalamSiang

10. Kesan PV KepadaCahayaMatahariCahayamatahariASiang

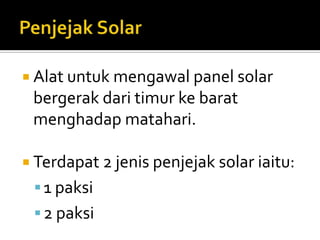

11. Penjejak SolarAlatuntukmengawal panel solar bergerakdaritimurkebaratmenghadapmatahari.Terdapat 2 jenispenjejak solar iaitu:1 paksi2 paksi

12. Mendapat 30% kuasakeluaranberbanding panel solar pasif.Penjejak Solar 1 Paksi

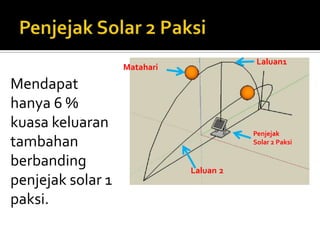

13. Penjejak Solar 2 PaksiLaluan1MatahariMendapathanya 6 % kuasakeluarantambahanberbandingpenjejak solar 1 paksi.PenjejakSolar 2 PaksiLaluan2

14. MetodologiProjek

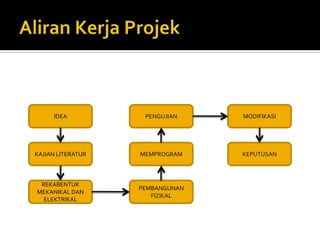

15. AliranKerjaProjekIDEAPENGUJIANMODIFIKASIKAJIAN LITERATURMEMPROGRAMKEPUTUSANREKABENTUK MEKANIKAL DAN ELEKTRIKALPEMBANGUNAN FIZIKAL

16. RekabentukMekanikal

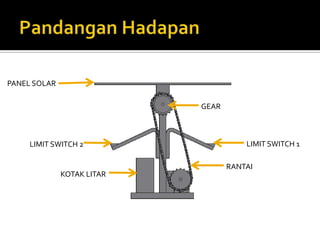

17. PandanganHadapanPANEL SOLARGEARLIMIT SWITCH 1LIMIT SWITCH 2RANTAIKOTAK LITAR

18. PandanganSisiKananPENDERIA CAHAYA (LDR)MOTOR DCBATERI LEAD ACID RECHARGEABLE 12 V

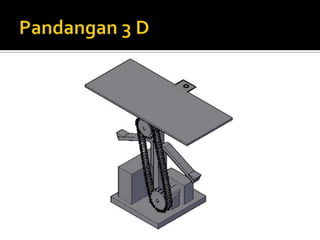

19. Pandangan 3 D

20. RekabentukElektrikal

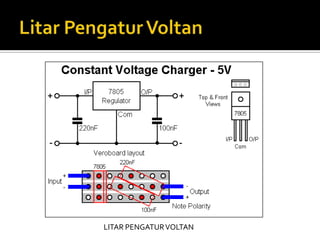

21. LitarPengaturVoltanLITAR PENGATUR VOLTAN

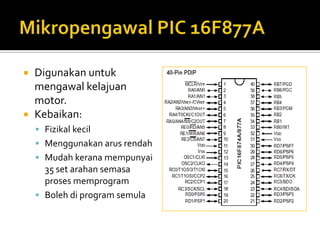

22. Mikropengawal PIC 16F877ADigunakanuntukmengawalkelajuan motor.Kebaikan:FizikalkecilMenggunakanarusrendahMudahkeranamempunyai 35 set arahansemasaprosesmemprogramBolehdi program semula

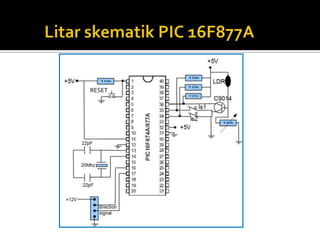

23. Litarskematik PIC 16F877ARESET

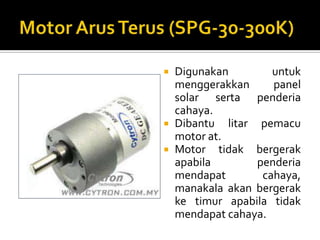

24. Motor ArusTerus (SPG-30-300K)Digunakanuntukmenggerakkan panel solar sertapenderiacahaya.Dibantulitarpemacu motor at.Motor tidakbergerakapabilapenderiamendapatcahaya, manakalaakanbergerakketimurapabilatidakmendapatcahaya.

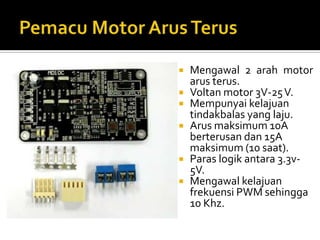

25. Pemacu Motor ArusTerusMengawal 2 arah motor arusterus.Voltan motor 3V-25 V.Mempunyaikelajuantindakbalas yang laju.Arusmaksimum 10A berterusandan 15A maksimum (10 saat).Paraslogikantara 3.3v-5V.Mengawalkelajuanfrekuensi PWM sehingga 10 Khz.

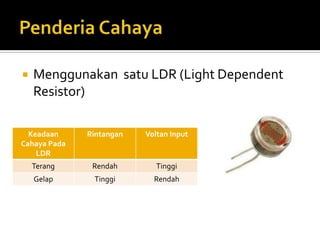

26. PenderiaCahayaMenggunakansatu LDR (Light Dependent Resistor)

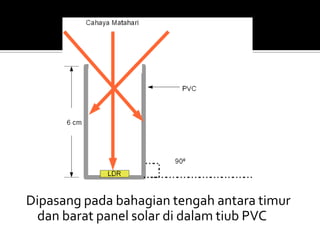

27. Dipasangpadabahagiantengahantaratimurdanbarat panel solar didalamtiub PVC

28. RekabentukPerisian

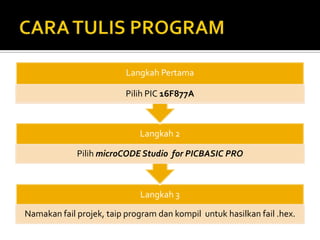

29. CARA TULIS PROGRAM

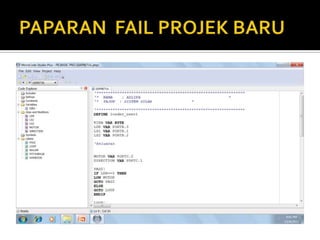

30. PAPARAN FAIL PROJEK BARU

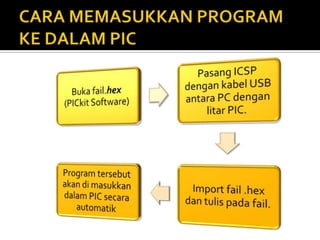

31. CARA MEMASUKKAN PROGRAM KE DALAM PIC

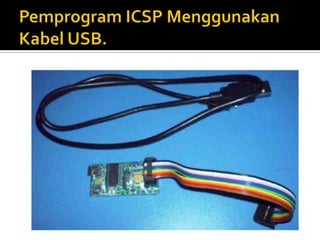

32. Pemprogram ICSP MenggunakanKabel USB.

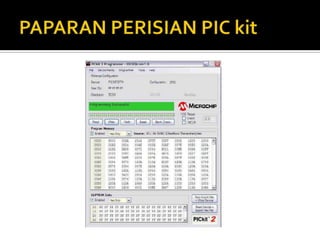

33. PAPARAN PERISIAN PIC kit

34. PelaksanaanProjek

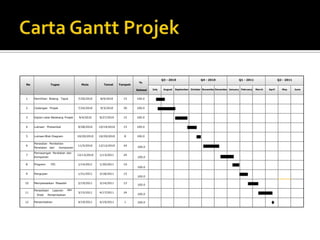

35. Carta Gantt ProjekQ3 - 2010Q4 - 2010Q1 - 2011Q2 - 2011%NoTugasMulaTamatTempohJulyAugustSeptemberOctoberNovemberDecemberJanuaryFebruaryMarchAprilMayJuneSelesai1PemilihanBidangTajuk7/20/20108/9/201015100.02CadanganProjek7/24/20109/3/201030100.03KajianLatarBelakangProjek9/4/20109/27/201015100.04LukisanMekanikal9/28/201010/19/201015100.05LukisanBlok Diagram10/20/201010/29/20108100.0PersedianPembelian611/5/201012/12/201024PeralatandanKomponenPemasanganPeralatandan712/13/20101/13/201124Komponen8ProgramPIC1/14/20111/30/2011109Pengujian1/31/20112/18/20111510MenyelesaikanMasalah2/19/20113/14/201115danPersediaanLaporan113/15/20114/17/201124SlidePersembahan12Persembahan4/19/20114/19/20111100.0100.0100.0100.0100.0100.0100.0

36. HasilProjek, UjiandanAnalisis

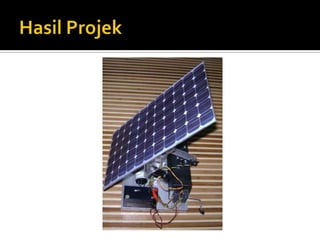

37. HasilProjek

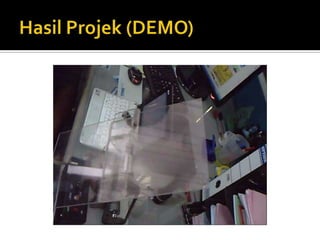

38. HasilProjek (DEMO)

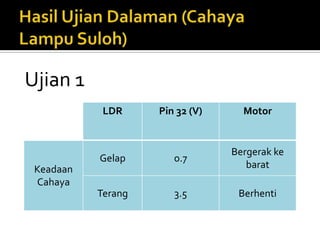

39. HasilUjianDalaman (CahayaLampuSuloh)Ujian 1

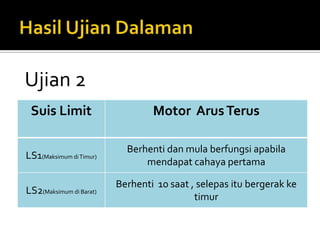

40. HasilUjianDalamanUjian 2

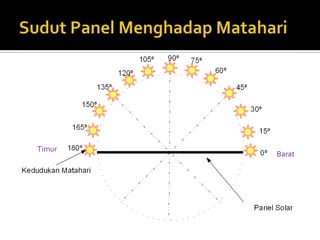

41. Sudut Panel MenghadapMatahariTimurBarat

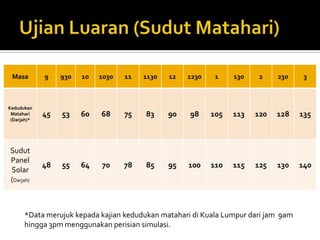

42. UjianLuaran (SudutMatahari) *Data merujukkepadakajiankedudukanmataharidi Kuala Lumpur dari jam 9am hingga 3pm menggunakanperisiansimulasi.

43. AnalisisLuaran (CartaGarisan)

44. KesimpulandanCadanganPenambahbaikan

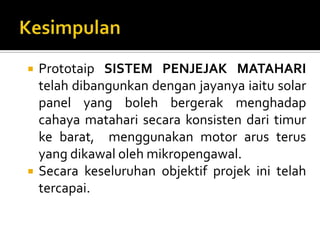

45. KesimpulanPrototaipSISTEM PENJEJAK MATAHARI telahdibangunkandenganjayanyaiaitu solar panel yang bolehbergerakmenghadapcahayamataharisecarakonsistendaritimurkebarat, menggunakan motor arusterus yang dikawalolehmikropengawal.

46. Secarakeseluruhanobjektifprojekinitelahtercapai. CadanganPenambahbaikanMengaplikasikanpenjejak solar 2 paksiberbandingpenjejak solar 1 paksiuntukmenambahkankecekapanprojek.Motor ArusTerusharuslahdikawaldenganlebihperlahanmemandangkanpergerakanmatahari yang perlahan.
