Sistem input dan output komputer terdiri atas dua bagian utama, yaitu perangkat input dan output serta pengontrol input dan output. Perangkat meliputi keyboard, printer, dan monitor, sementara pengontrol mengatur aliran informasi antara perangkat dan komputer. Terdapat tiga metode utama komunikasi antara perangkat dan komputer, yaitu I/O terprogram, pengendalian interupsi, dan I/O melalui perangkat DMA.

1. SISTEM INPUT DAN OUTPUT
KOMPUTER
Kelompok 5
M.Nuril Mausuf 1100631040
Wardatul Husnia 1100631042
Miftakhul Lutfi Hani’ah 1100631043
Ristanto Dwi Prasetyo 1100631048
Ahmad Rizky Ridoillah 1100631050

2. Input dan Output
Terbagi menjadi dua bagian, yaitu :
 Mekanisme I/O (alat input dan output) perangkat
dari input dan output itu sendiri seperti keyboard,
paper feeder, tape head dan sebagainya.
 Pengontrol I/O (I/O controller/system I/O)
komponen yang mengatur aliran informasi antara
perangkat I/O dan komputer

3. Komunikasi Perangkat I/O
Kabel Wireless
• USB • Blue Tooth
• PS-2 • Infra Red
• IDE • dll
• ATA
• dll

4. Port I/O
Data In-register
Data Out-Register
Status
Kontrol

5. Alat input
Alat input dapat digolongkan menjadi 2 :
 alat input langsung .
 Contohnya : papan ketik pointing device, scanner ,
sensor, voice recognizer.
 Alat input tidak langsung.
 Contohnya : keypunch, key-to-tape (tape), dan key-
to-disk.

6. Terminal
 Sebuah alat input mempunyai fungsi ganda, yaitu
di samping sebagai alat input juga berfungsi
sebagai alat output sekaligus.
 Terminal dapat dihubungkan ke sistem komputer
dengan menggunakan kabel langsung atau lewat
alat komunikasi.
 Contoh: Modem, Ethernet, ATM, PDA, kamera
digital dl

7. Terminal
non intelligent terminal (dumb terminal), hanya berfungsi sebagai alat
memasukkan input dan penampil output, dan tidak bisa diprogram
karena tidak mempunyai alat pemroses.
smart terminal, mempunyai alat pemroses dan memori di dalamnya
sehingga input yang terlanjur dimasukkan dapat dikoreksi kembali.
Terminal jenis ini tidak dapat diprogram oleh pemakai, kecuali oleh
pabrik pembuatnya.
intelligent terminal. mempunyai alat pemroses dan memori di dalamnya
sehingga input yang terlanjur dimasukkan dapat dikoreksi kembali dan
dapat diprogram oleh pemakai

8. Macam-Macam Alat I/O
Input Output
• Keyboard • Printer
• Pointer • GraphPlotter
• Scanner • Monitor
• Sensor

9. System Input dan Output
teknik proses pemindahan
data dari input/output ke
dalam komputer
• I/O terprogram (programmed I/O)
• Pengendalian Interupsi I/O
• I/O lewat perangkat DMA

10. I/O Terprogram
Prosesor mengeluarkan perintah start untuk memulai operasi I/O
prosesor menunggu sampai controller I/O mengirimkan sinyal DONE
sebagai tanda operasi telah selesai
Jika berupa input maka prosesor akan memindahkan data ke dalam
memori
1
START
3
I/O Controller Processor memory
I/O Mechanism DONE
2 Data Path
Control
Signals

11. Interrupt Driven I/O
Interupsi adalah sejenis sinyal yang
akan dikirimkan kepada prosessor
sebagai tanda ada kejadian yang sangat
penting yang sedang berlangsung.

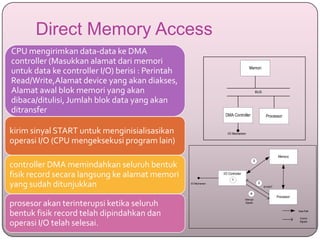

12. Direct Memory Access
CPU mengirimkan data-data ke DMA
controller (Masukkan alamat dari memori
Memori
untuk data ke controller I/O) berisi : Perintah
Read/Write,Alamat device yang akan diakses,
Alamat awal blok memori yang akan BUS
dibaca/ditulisi, Jumlah blok data yang akan
ditransfer DMA Controller Processor
kirim sinyal START untuk menginisialisasikan I/O Mechanism
operasi I/O (CPU mengeksekusi program lain)
Memory
3
controller DMA memindahkan seluruh bentuk
fisik record secara langsung ke alamat memori I/O Controller
1
yang sudah ditunjukkan I/O Mechanism 2
START
4
Processor
Interrupt
prosesor akan terinterupsi ketika seluruh Signals
bentuk fisik record telah dipindahkan dan Data Path
Control
operasi I/O telah selesai. Signals
