Sistem dan Modul input dan output modul
- 1. Sistem ,Modul I/O,External Device Ir.I Made Satrya Ramayu, S.Kom., M.Kom

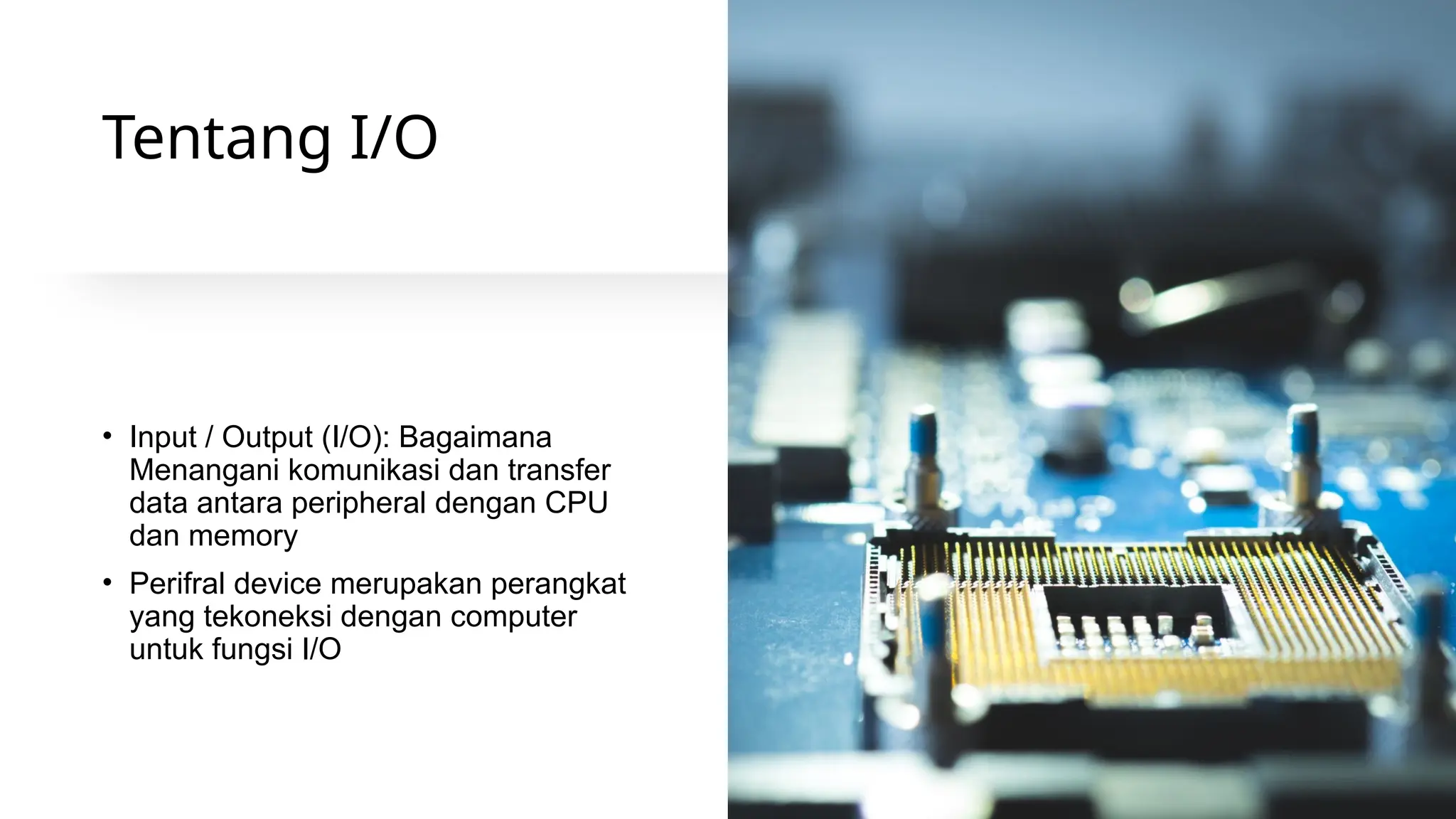

- 2. Tentang I/O • Input/ Output (I/O): Bagaimana Menangani komunikasi dan transfer data antara peripheral dengan CPU dan memory • Perifral device merupakan perangkat yang tekoneksi dengan computer untuk fungsi I/O

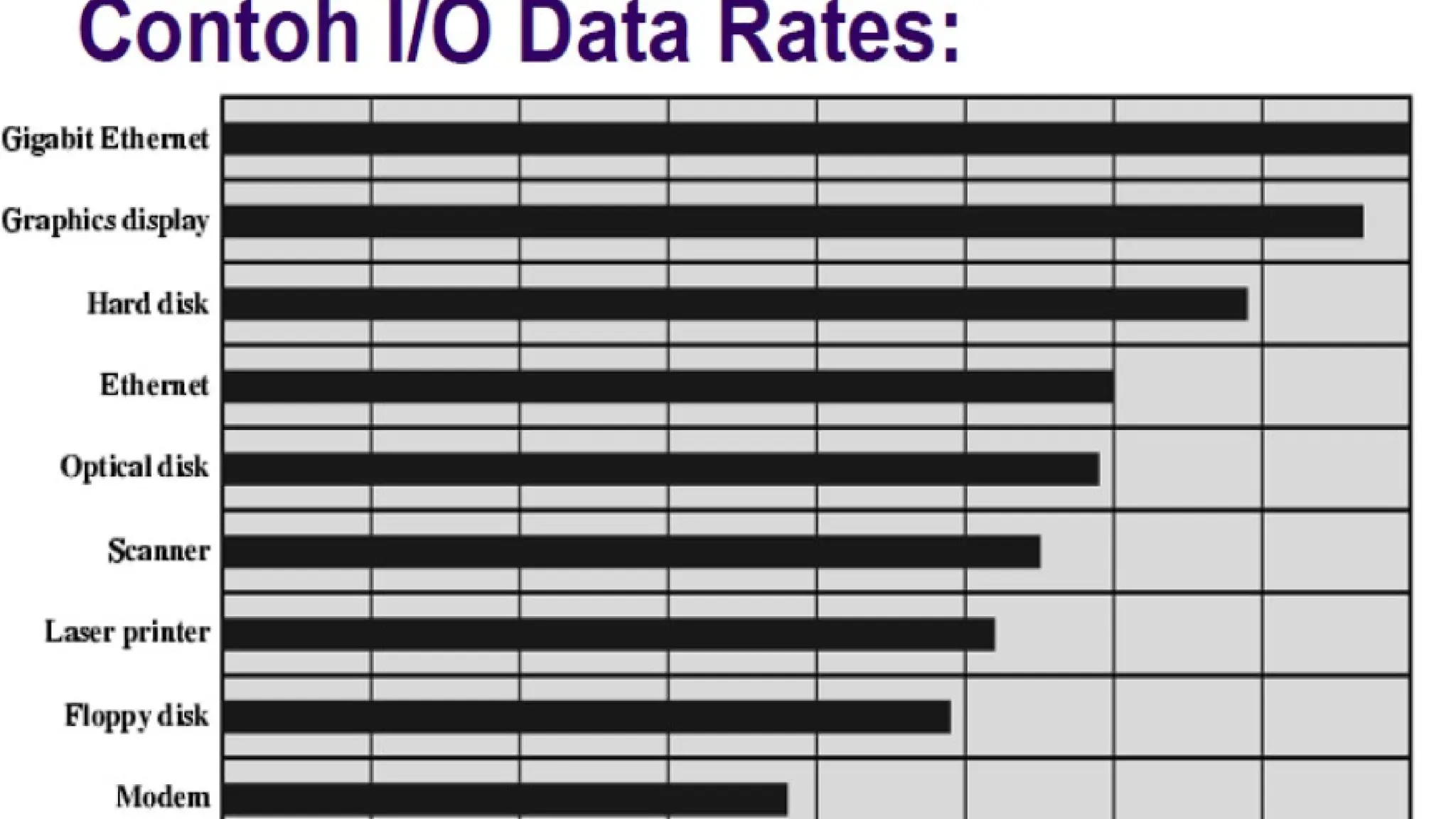

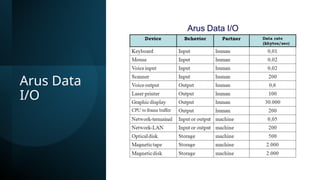

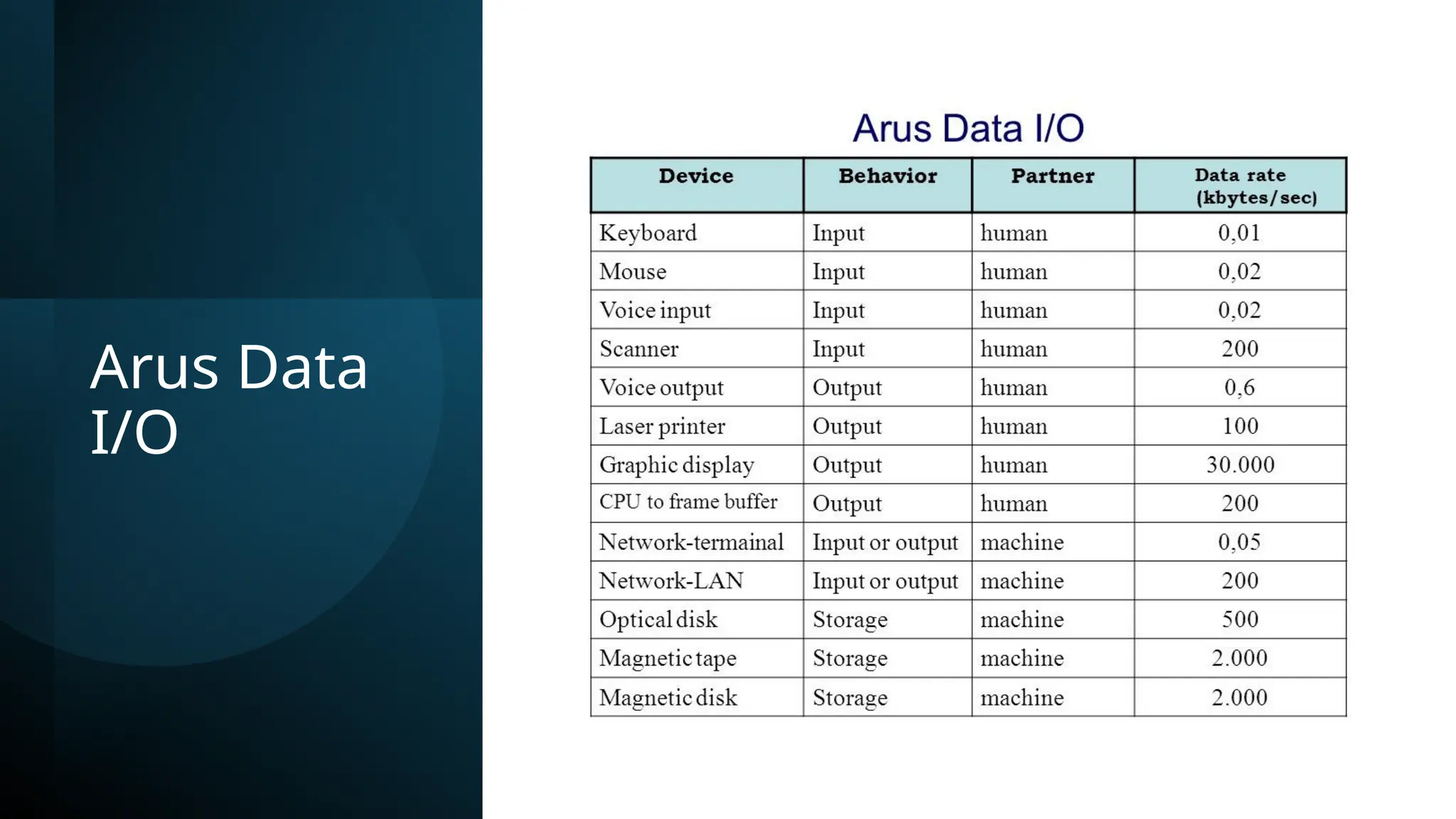

- 4.
- 5.

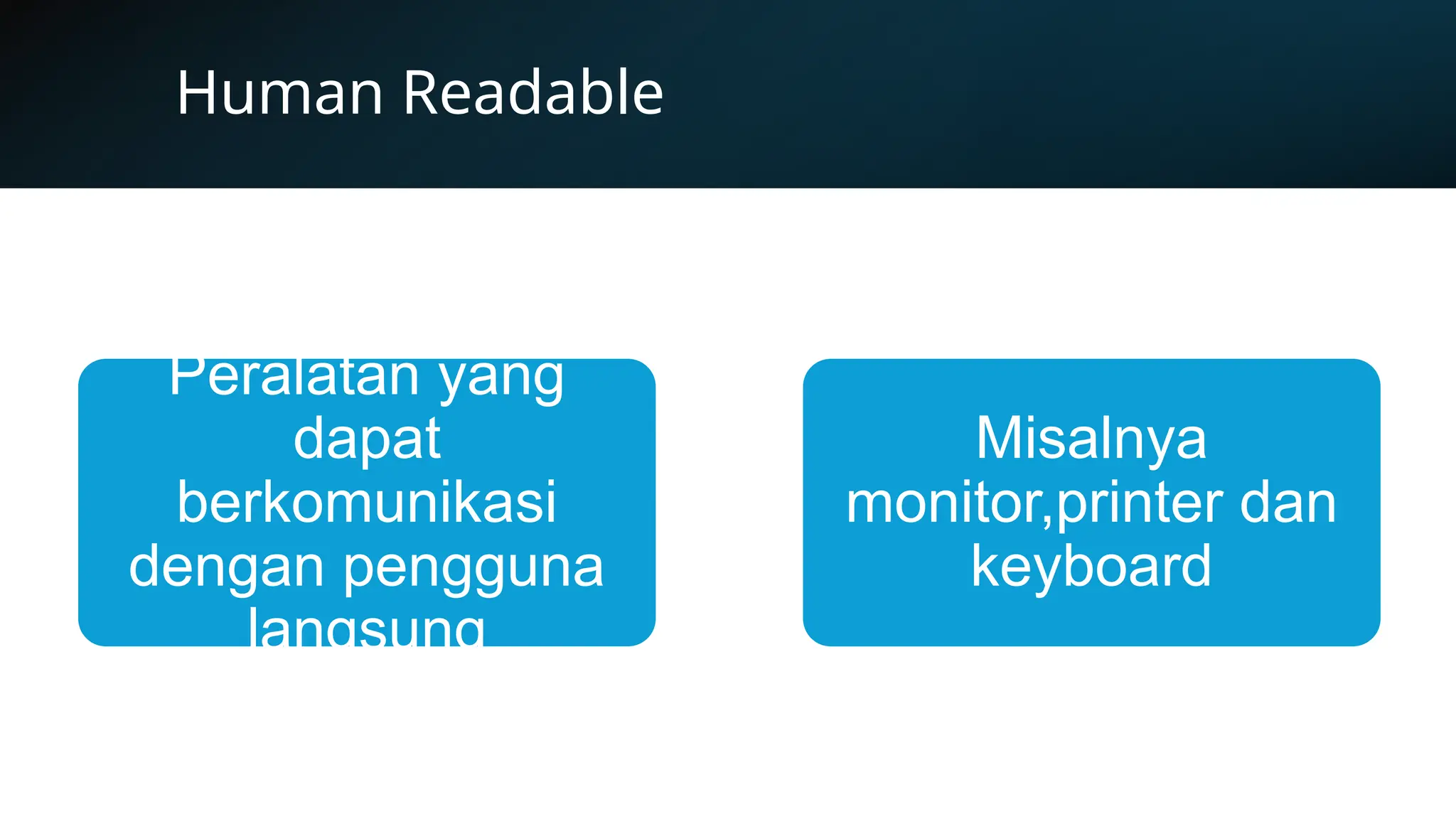

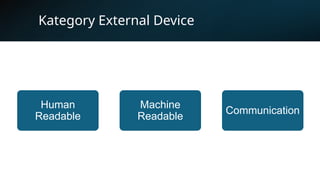

- 6. Human Readable Peralatan yang dapat berkomunikasi denganpengguna langsung Misalnya monitor,printer dan keyboard

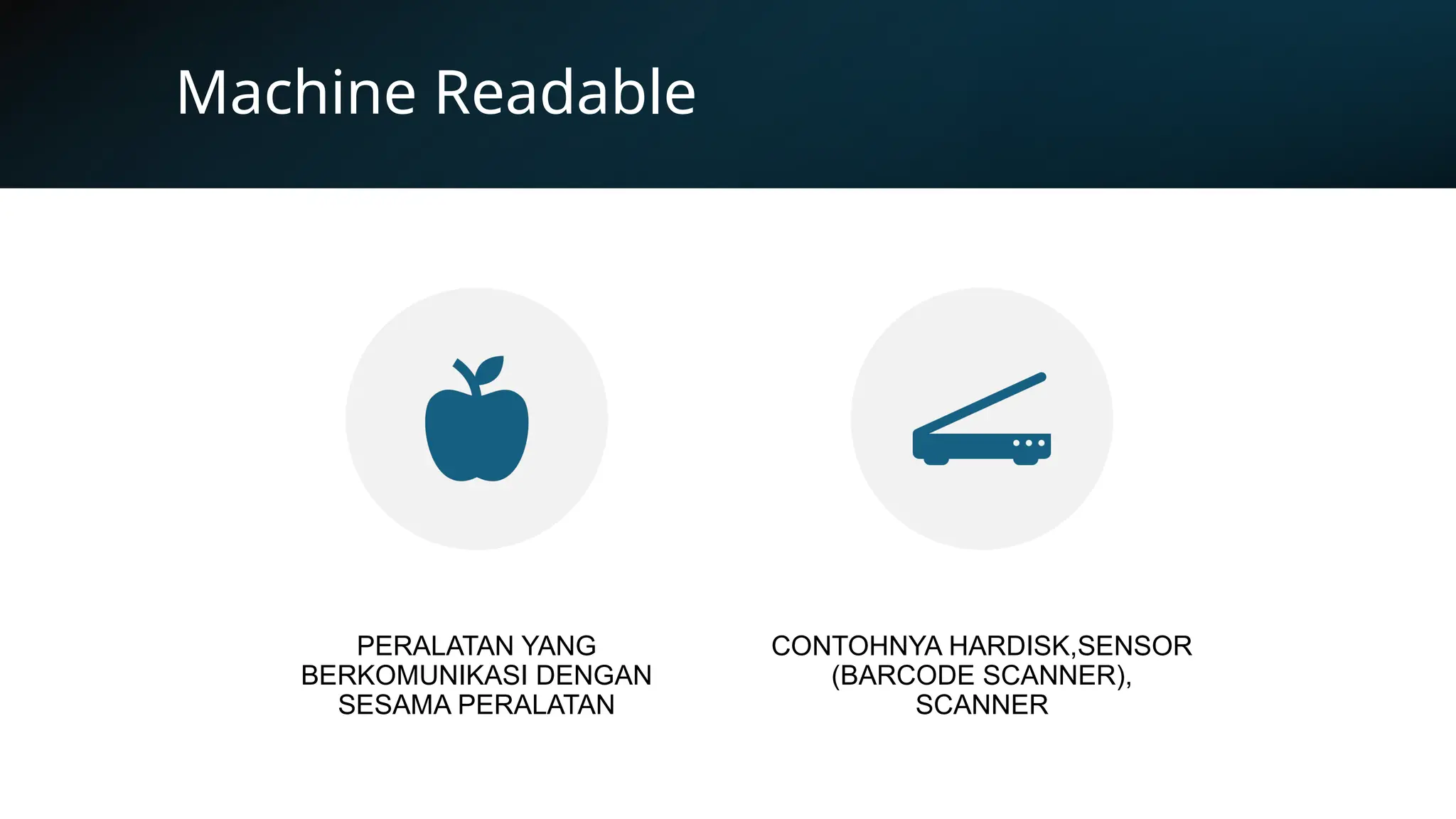

- 7. Machine Readable PERALATAN YANG BERKOMUNIKASIDENGAN SESAMA PERALATAN CONTOHNYA HARDISK,SENSOR (BARCODE SCANNER), SCANNER

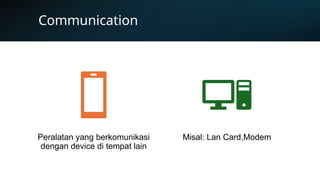

- 8. Communication Peralatan yang berkomunikasi dengandevice di tempat lain Misal: Lan Card,Modem

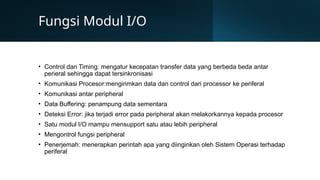

- 9. Fungsi Modul I/O •Control dan Timing: mengatur kecepatan transfer data yang berbeda beda antar perieral sehingga dapat tersinkronisasi • Komunikasi Procesor:mengirimkan data dan control dari processor ke periferal • Komunikasi antar peripheral • Data Buffering: penampung data sementara • Deteksi Error: jika terjadi error pada peripheral akan melakorkannya kepada procesor • Satu modul I/O mampu mensupport satu atau lebih peripheral • Mengontrol fungsi peripheral • Penerjemah: menerapkan perintah apa yang diinginkan oleh Sistem Operasi terhadap periferal

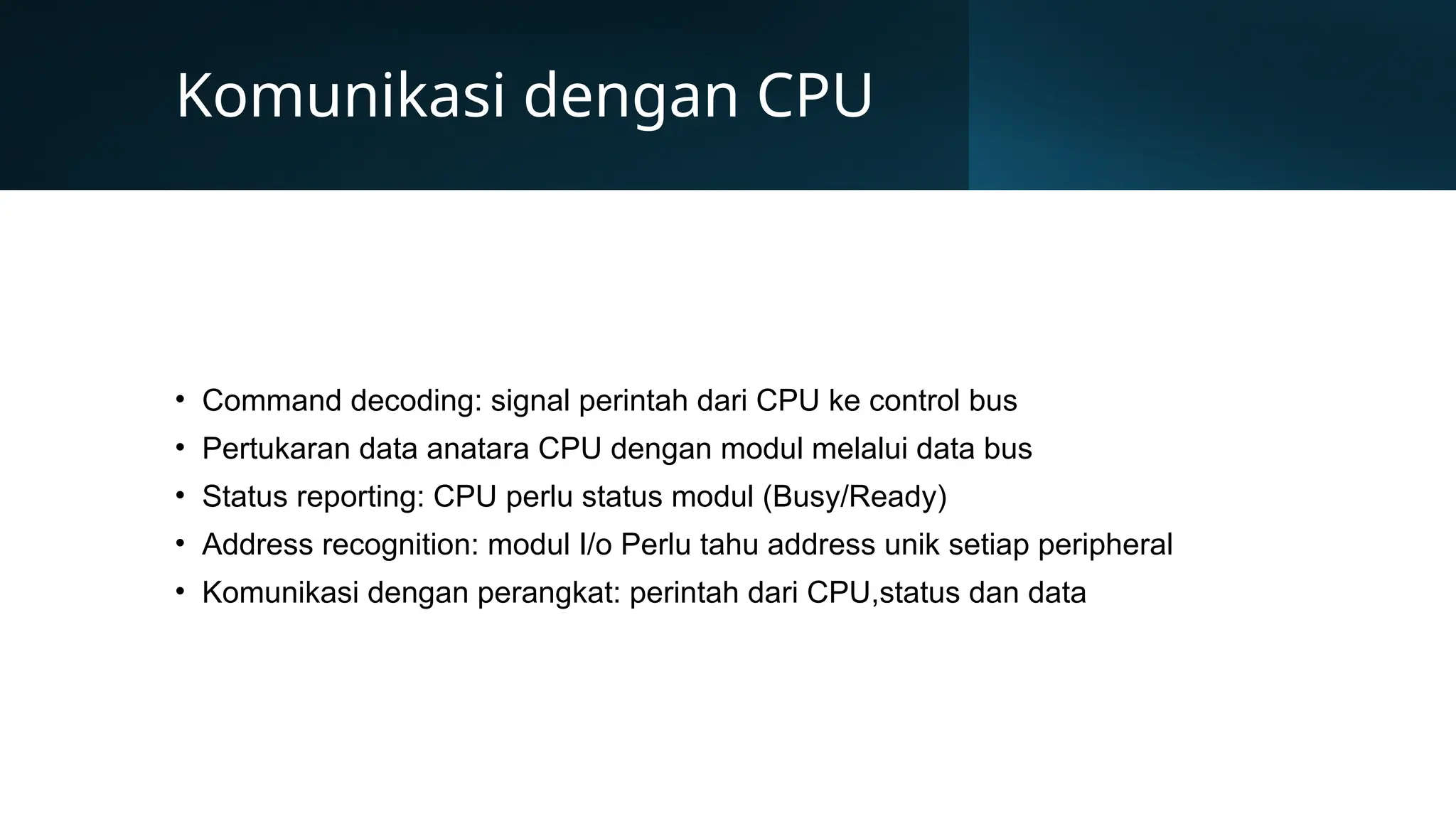

- 10. Komunikasi dengan CPU •Command decoding: signal perintah dari CPU ke control bus • Pertukaran data anatara CPU dengan modul melalui data bus • Status reporting: CPU perlu status modul (Busy/Ready) • Address recognition: modul I/o Perlu tahu address unik setiap peripheral • Komunikasi dengan perangkat: perintah dari CPU,status dan data

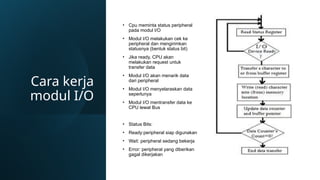

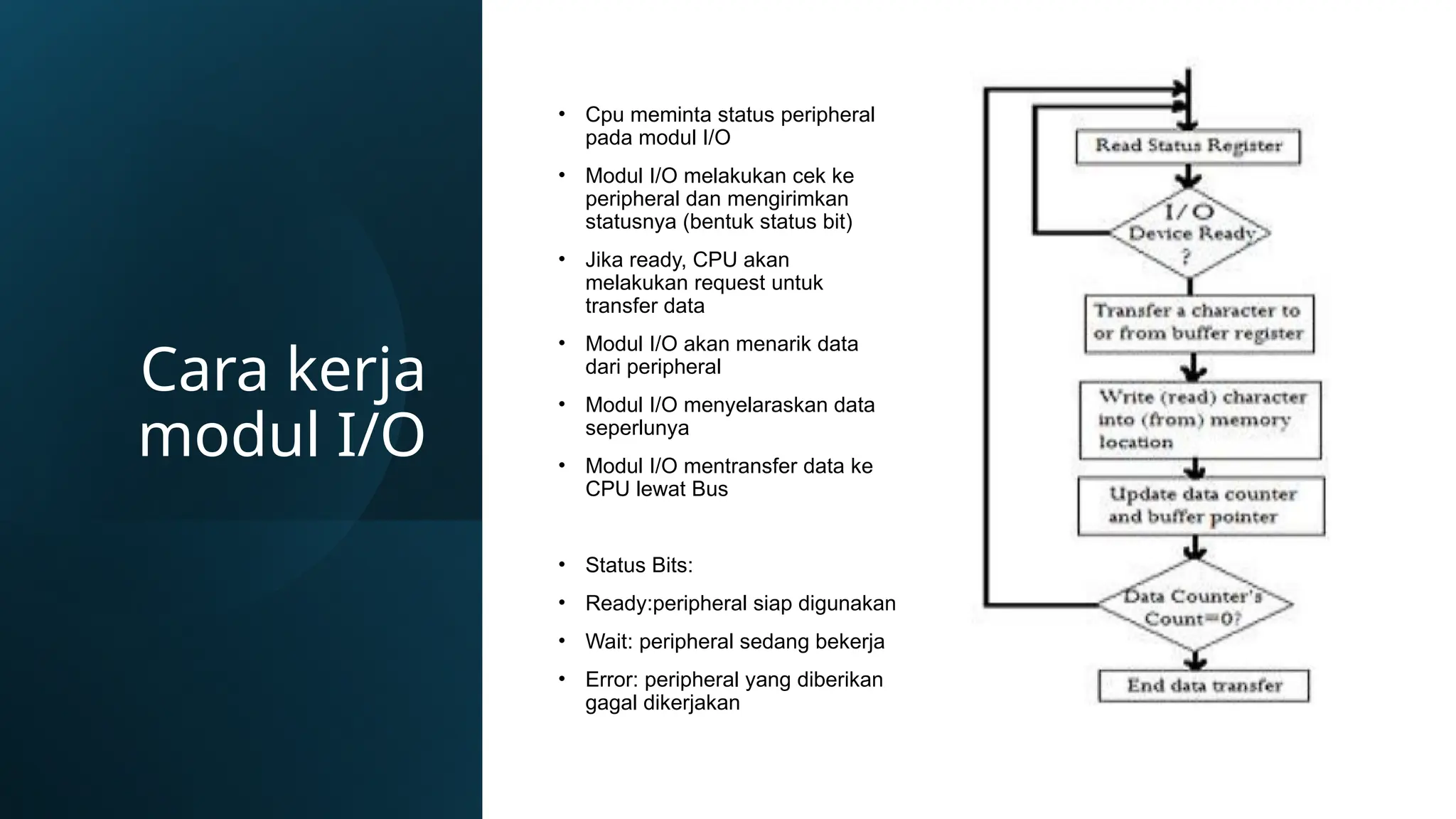

- 11. Cara kerja modul I/O •Cpu meminta status peripheral pada modul I/O • Modul I/O melakukan cek ke peripheral dan mengirimkan statusnya (bentuk status bit) • Jika ready, CPU akan melakukan request untuk transfer data • Modul I/O akan menarik data dari peripheral • Modul I/O menyelaraskan data seperlunya • Modul I/O mentransfer data ke CPU lewat Bus • Status Bits: • Ready:peripheral siap digunakan • Wait: peripheral sedang bekerja • Error: peripheral yang diberikan gagal dikerjakan

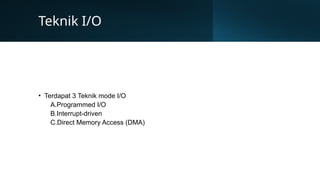

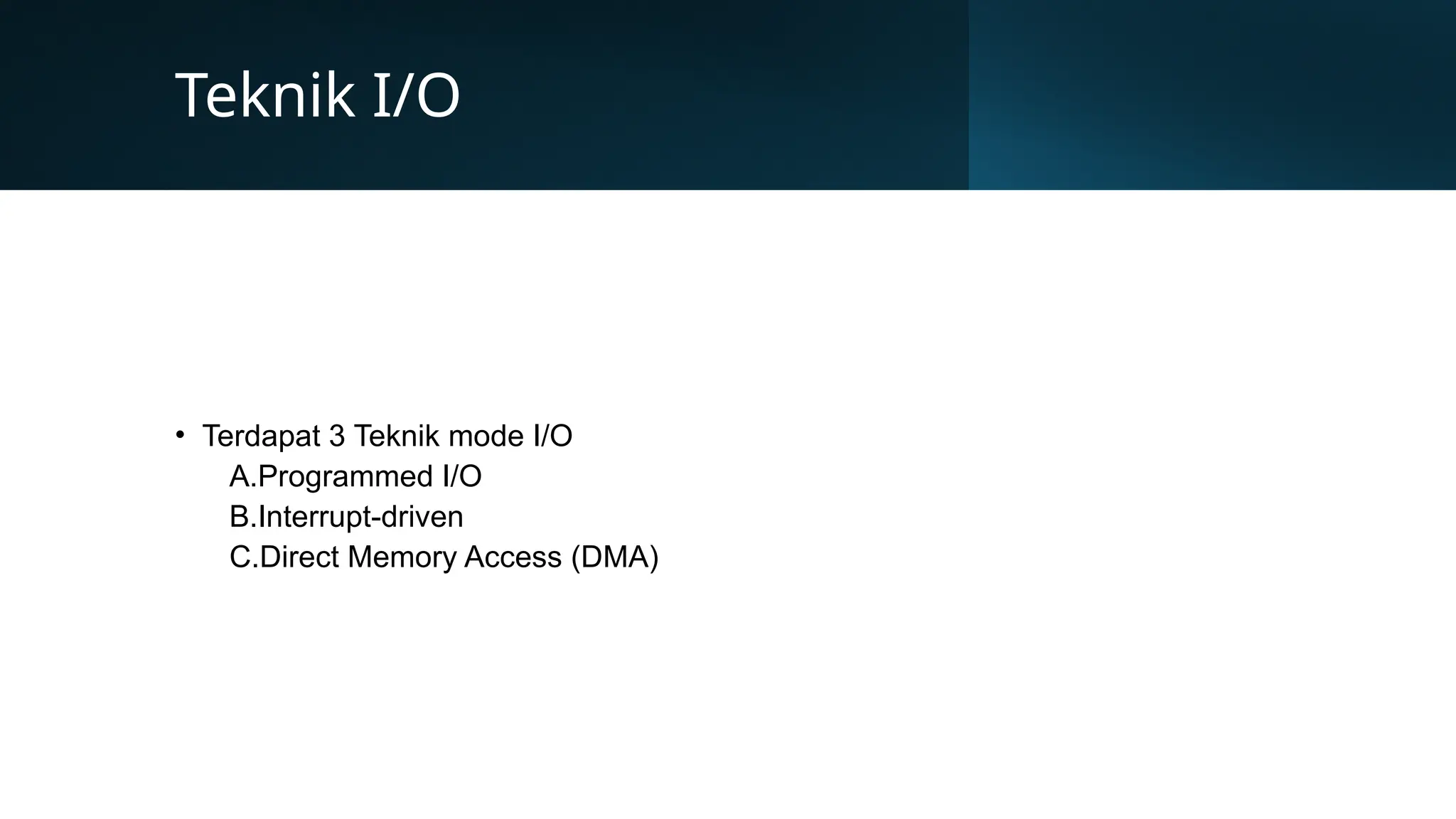

- 12. Teknik I/O • Terdapat3 Teknik mode I/O A.Programmed I/O B.Interrupt-driven C.Direct Memory Access (DMA)

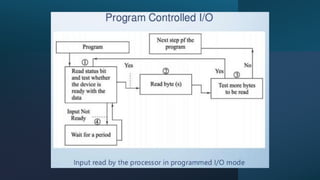

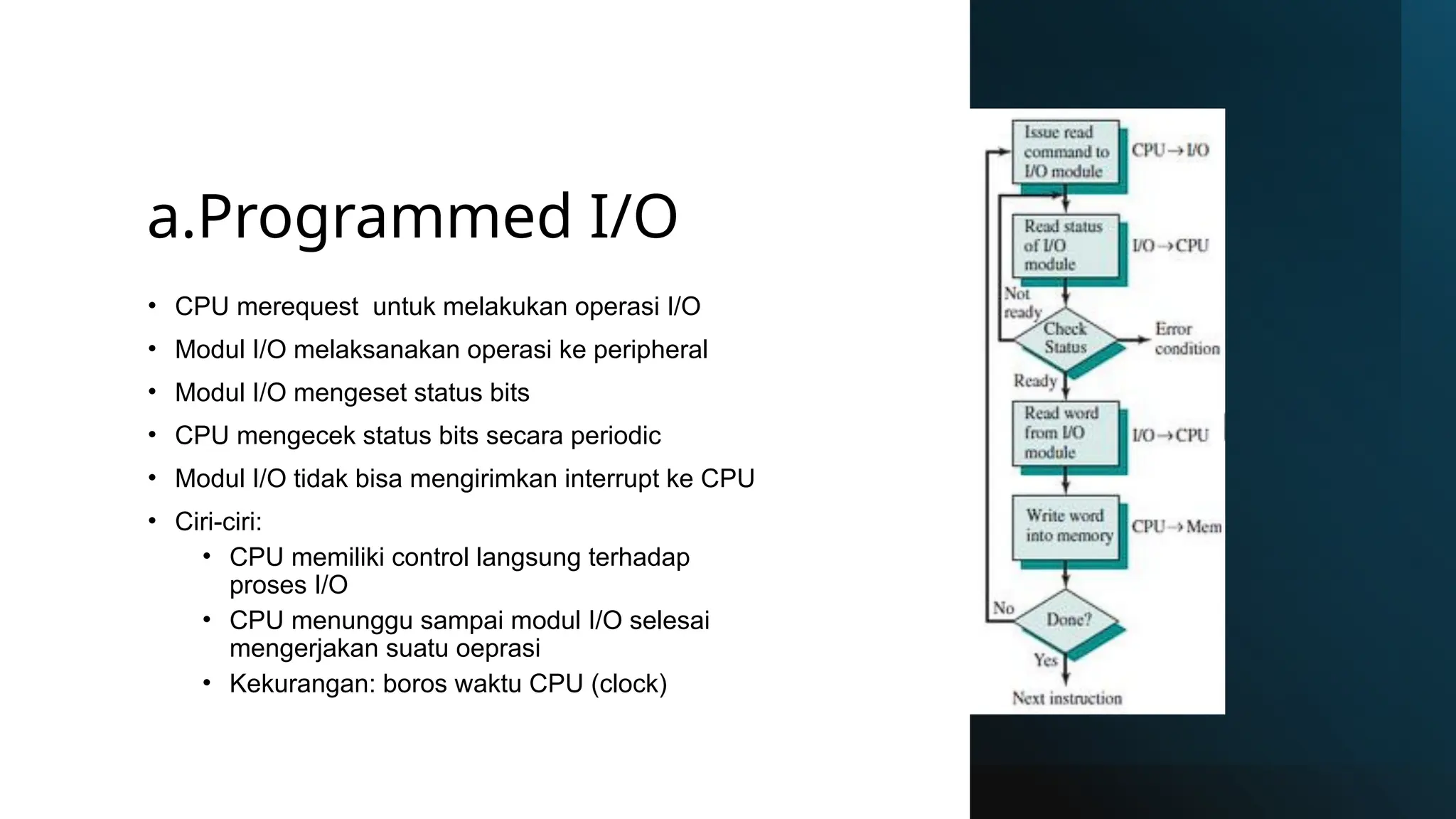

- 13. a.Programmed I/O • CPUmerequest untuk melakukan operasi I/O • Modul I/O melaksanakan operasi ke peripheral • Modul I/O mengeset status bits • CPU mengecek status bits secara periodic • Modul I/O tidak bisa mengirimkan interrupt ke CPU • Ciri-ciri: • CPU memiliki control langsung terhadap proses I/O • CPU menunggu sampai modul I/O selesai mengerjakan suatu oeprasi • Kekurangan: boros waktu CPU (clock)

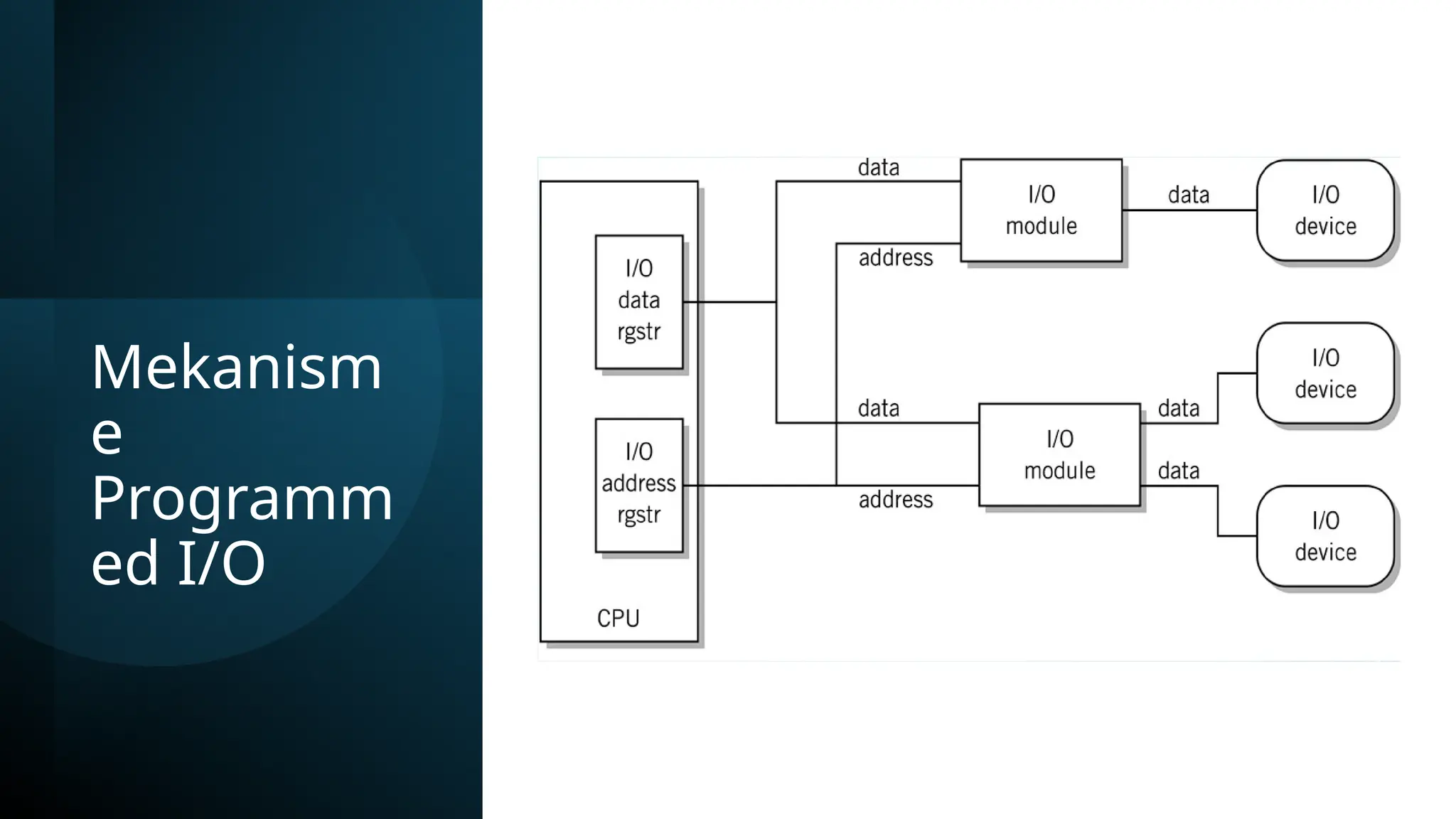

- 14.

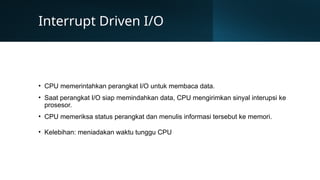

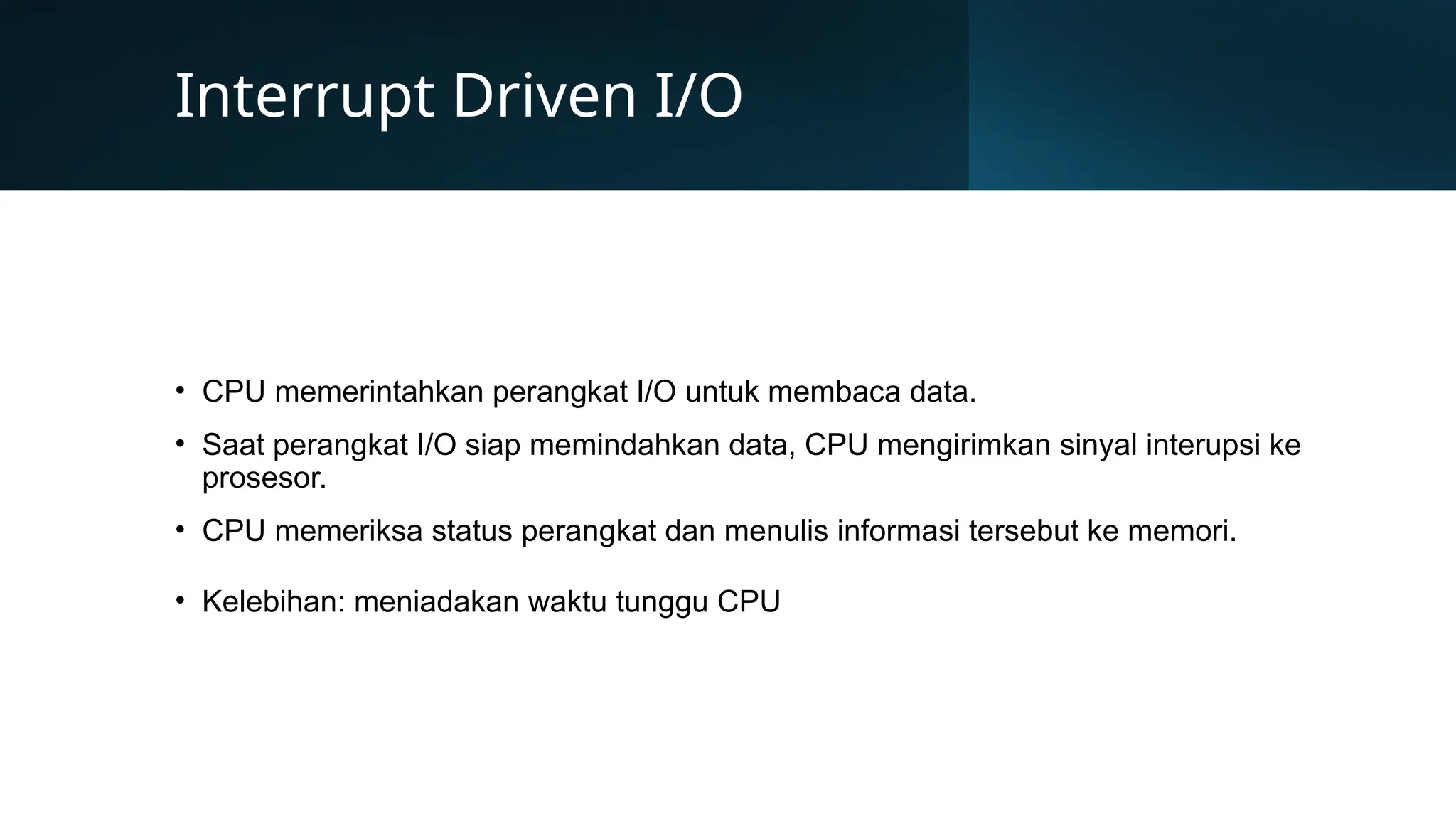

- 16. Interrupt Driven I/O •CPU memerintahkan perangkat I/O untuk membaca data. • Saat perangkat I/O siap memindahkan data, CPU mengirimkan sinyal interupsi ke prosesor. • CPU memeriksa status perangkat dan menulis informasi tersebut ke memori. • Kelebihan: meniadakan waktu tunggu CPU

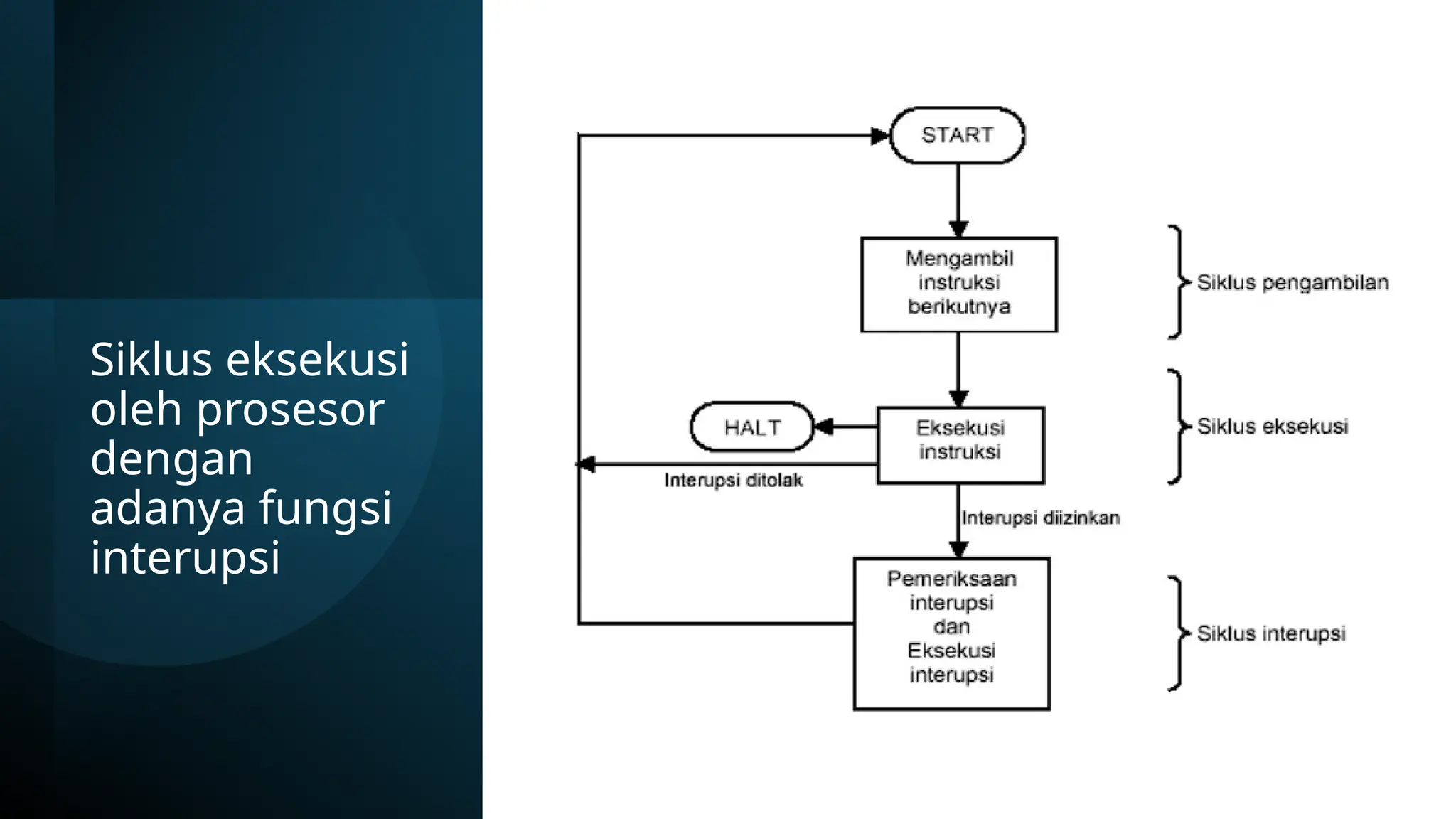

- 17. Siklus eksekusi oleh prosesor dengan adanyafungsi interupsi

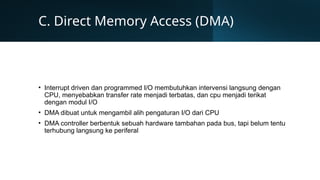

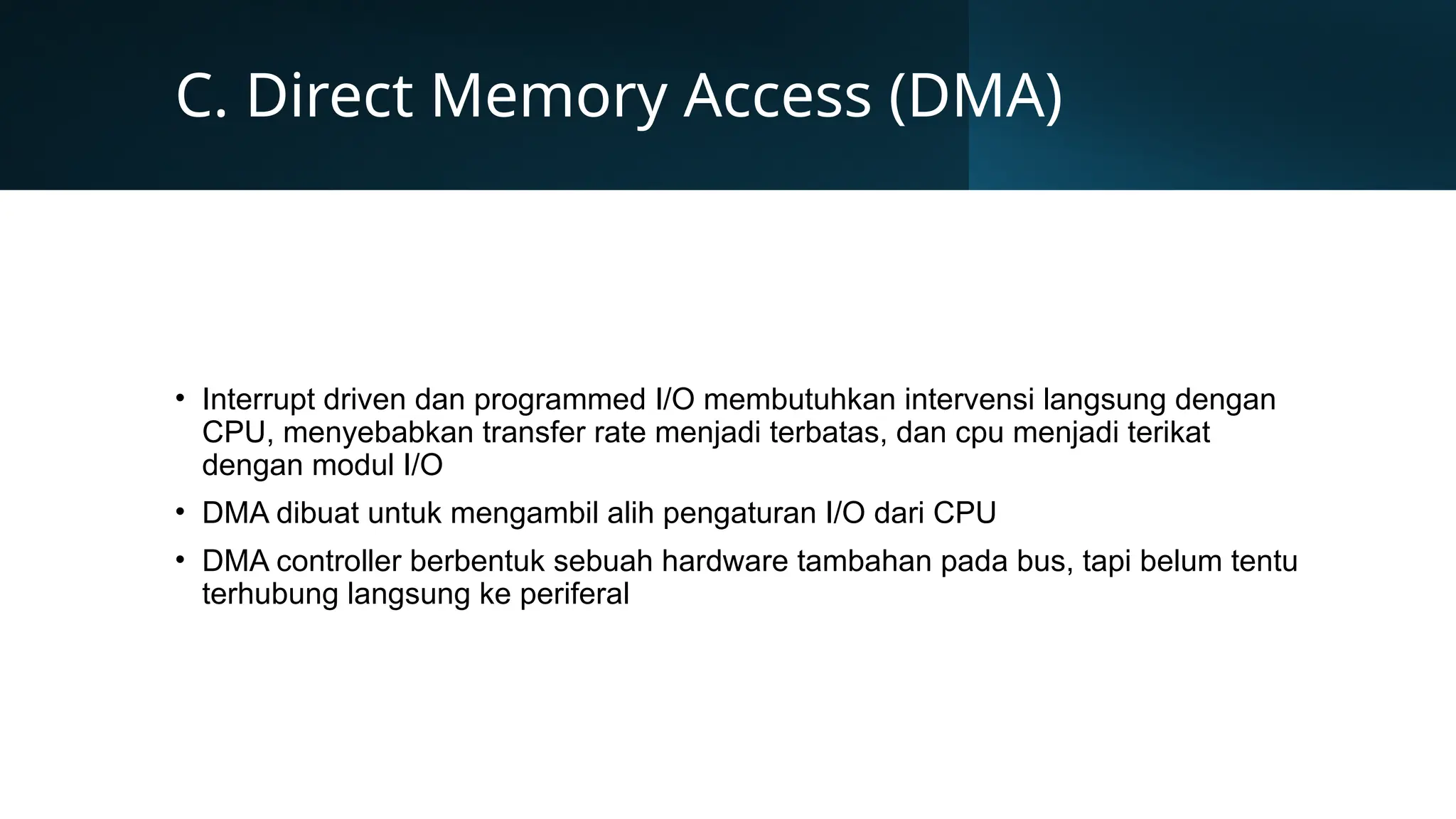

- 18. C. Direct MemoryAccess (DMA) • Interrupt driven dan programmed I/O membutuhkan intervensi langsung dengan CPU, menyebabkan transfer rate menjadi terbatas, dan cpu menjadi terikat dengan modul I/O • DMA dibuat untuk mengambil alih pengaturan I/O dari CPU • DMA controller berbentuk sebuah hardware tambahan pada bus, tapi belum tentu terhubung langsung ke periferal

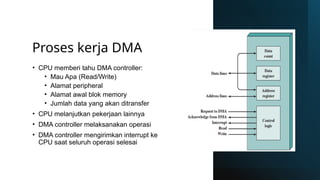

- 19. Proses kerja DMA •CPU memberi tahu DMA controller: • Mau Apa (Read/Write) • Alamat peripheral • Alamat awal blok memory • Jumlah data yang akan ditransfer • CPU melanjutkan pekerjaan lainnya • DMA controller melaksanakan operasi • DMA controller mengirimkan interrupt ke CPU saat seluruh operasi selesai
- 20.
- 21.

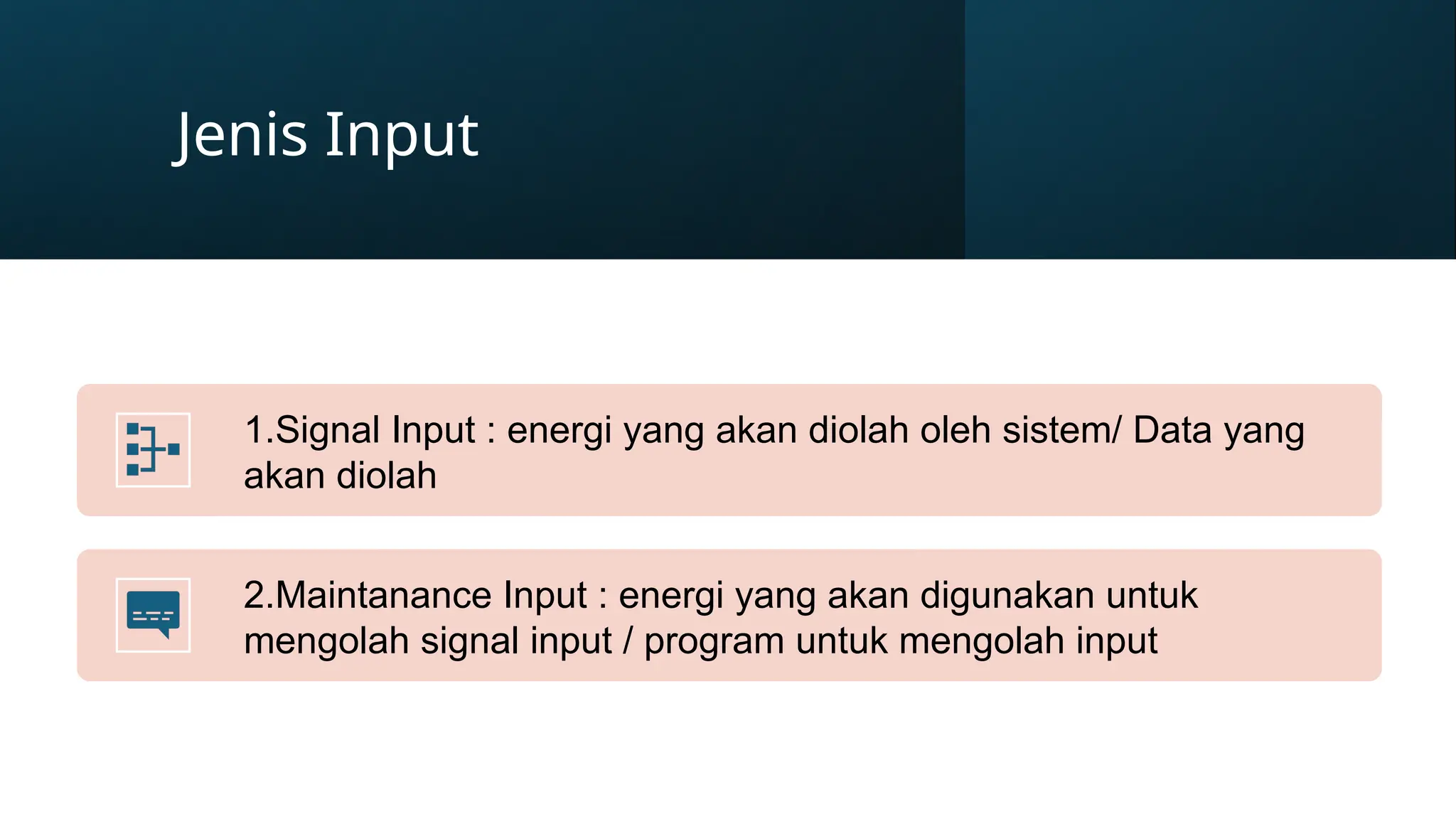

- 22. Jenis Input 1.Signal Input: energi yang akan diolah oleh sistem/ Data yang akan diolah 2.Maintanance Input : energi yang akan digunakan untuk mengolah signal input / program untuk mengolah input

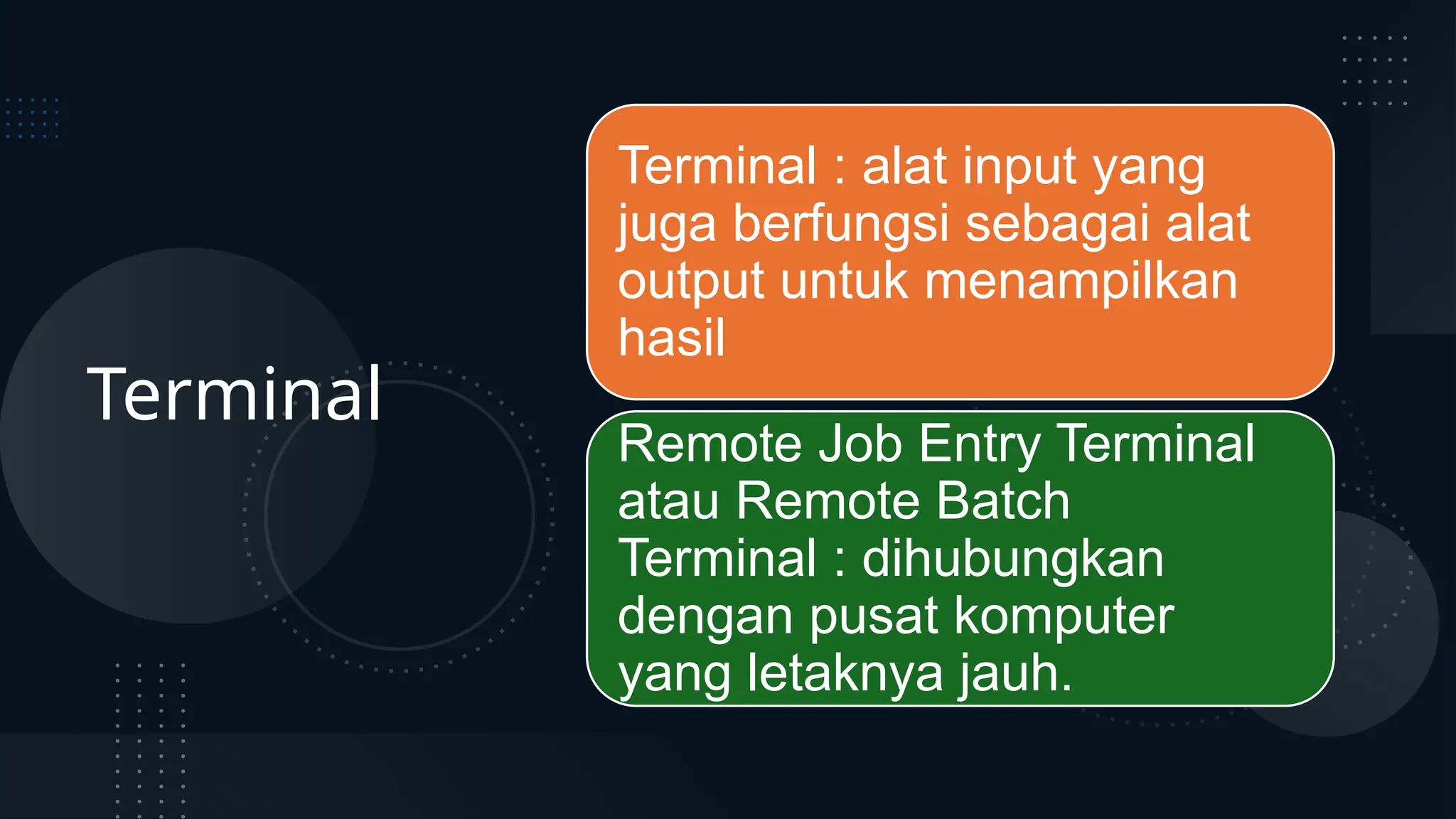

- 23. Terminal Terminal : alatinput yang juga berfungsi sebagai alat output untuk menampilkan hasil Remote Job Entry Terminal atau Remote Batch Terminal : dihubungkan dengan pusat komputer yang letaknya jauh.

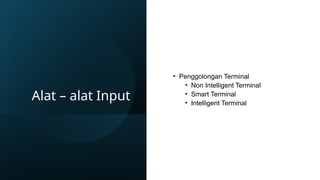

- 24. Alat – alatInput • Penggolongan Terminal • Non Intelligent Terminal • Smart Terminal • Intelligent Terminal

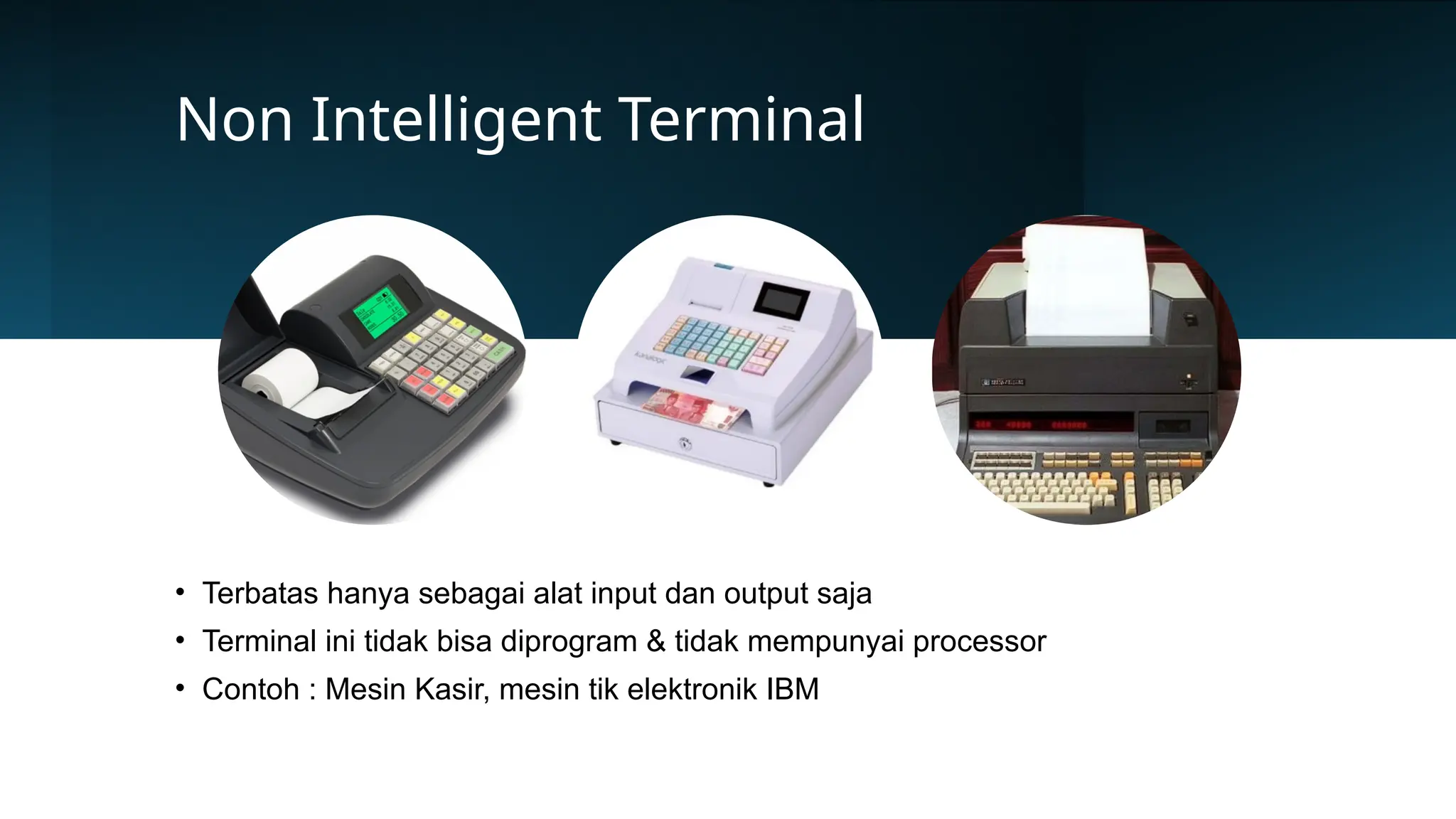

- 25. Non Intelligent Terminal •Terbatas hanya sebagai alat input dan output saja • Terminal ini tidak bisa diprogram & tidak mempunyai processor • Contoh : Mesin Kasir, mesin tik elektronik IBM

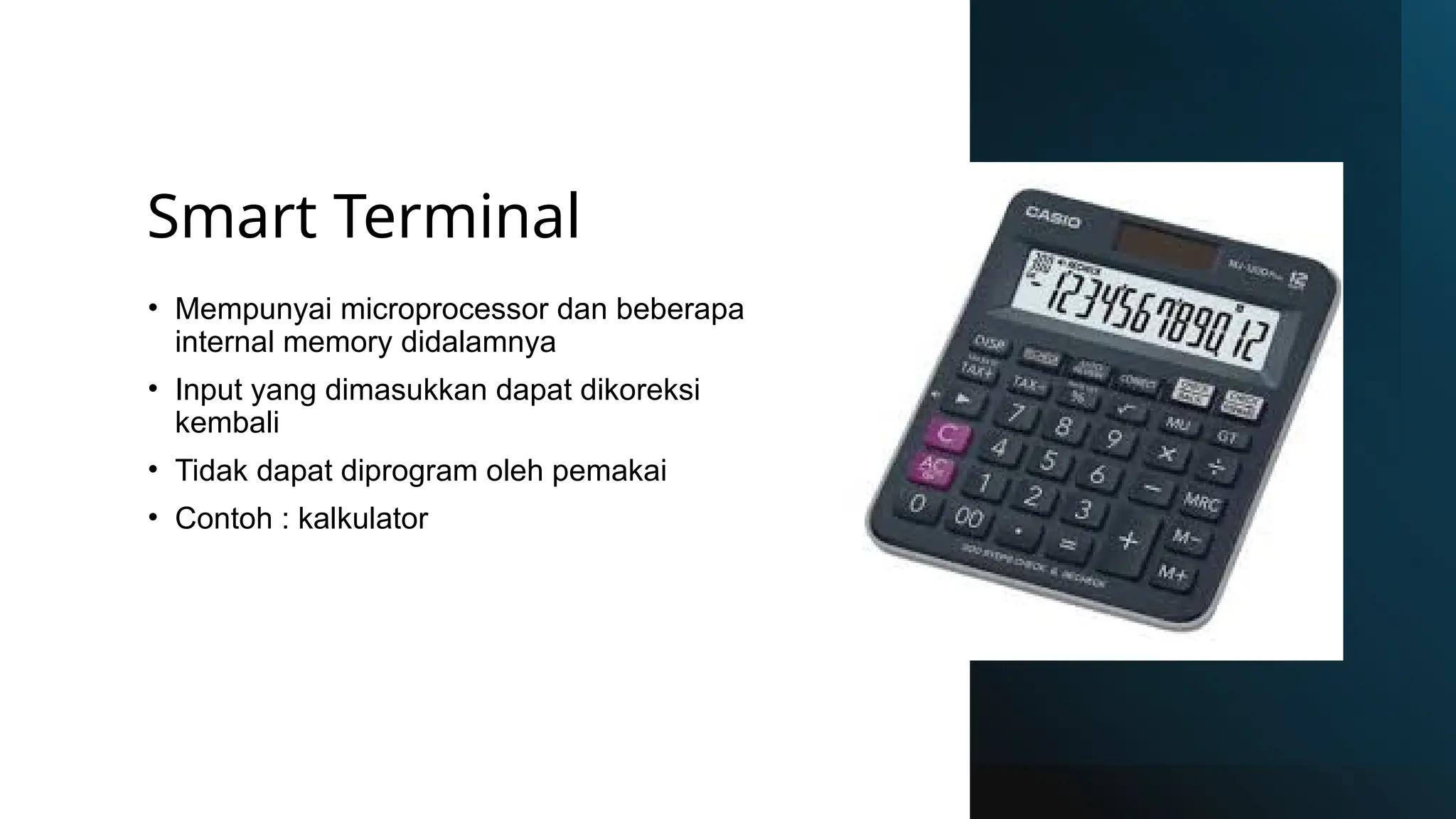

- 26. Smart Terminal • Mempunyaimicroprocessor dan beberapa internal memory didalamnya • Input yang dimasukkan dapat dikoreksi kembali • Tidak dapat diprogram oleh pemakai • Contoh : kalkulator

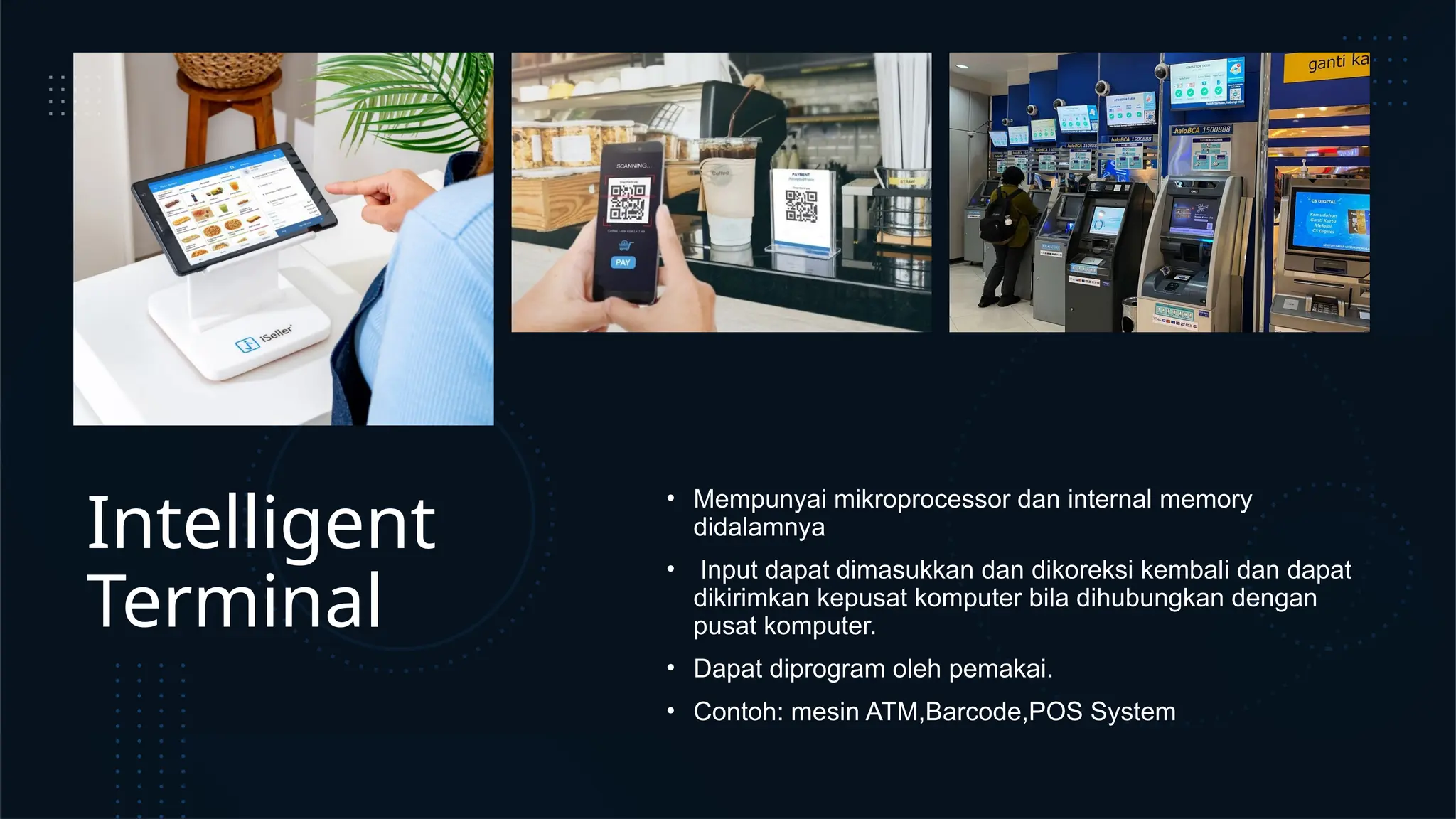

- 27. Intelligent Terminal • Mempunyai mikroprocessordan internal memory didalamnya • Input dapat dimasukkan dan dikoreksi kembali dan dapat dikirimkan kepusat komputer bila dihubungkan dengan pusat komputer. • Dapat diprogram oleh pemakai. • Contoh: mesin ATM,Barcode,POS System

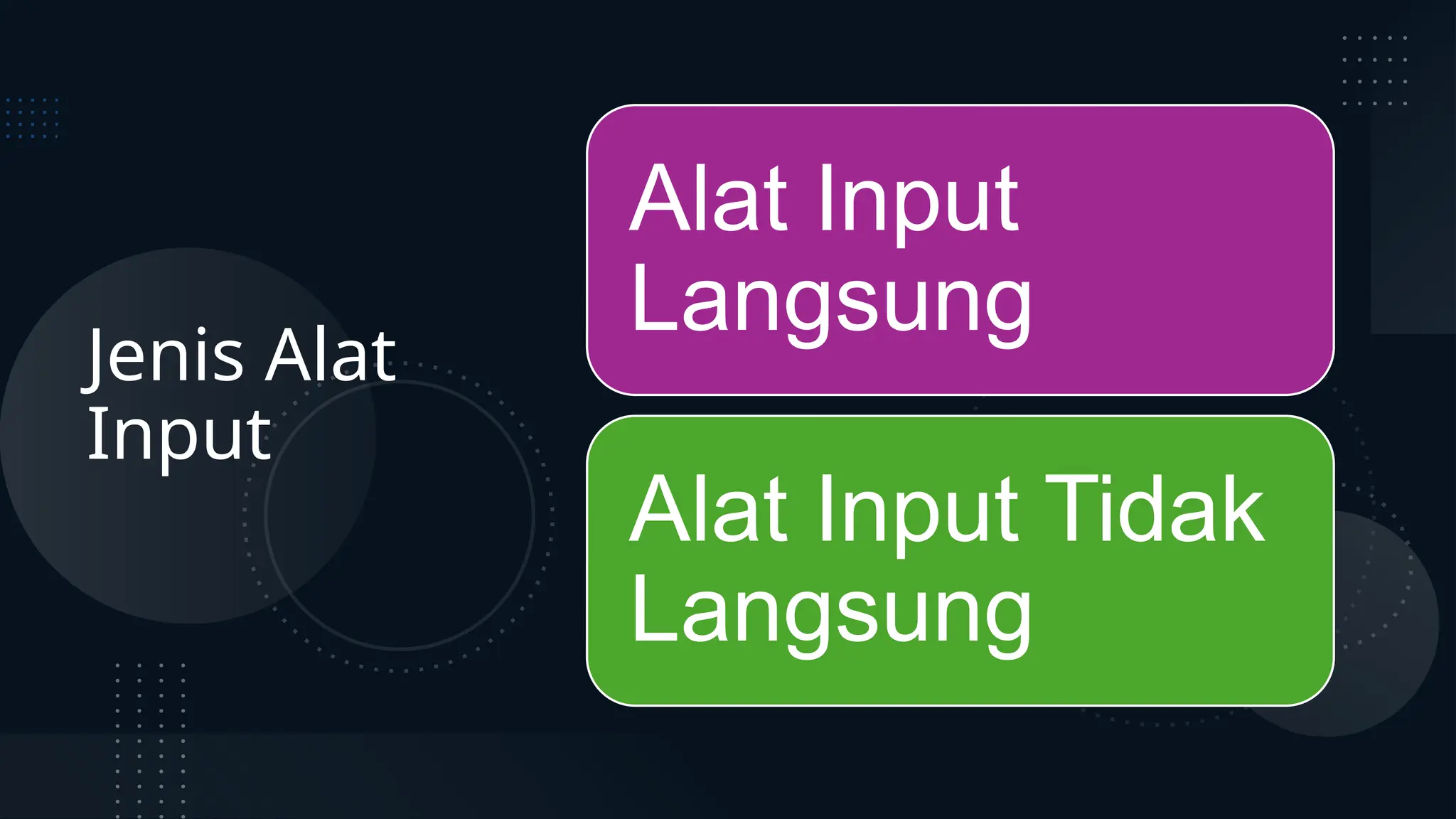

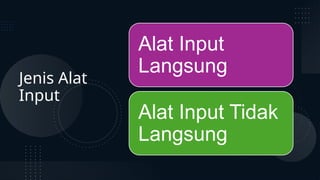

- 28. Jenis Alat Input Alat Input Langsung AlatInput Tidak Langsung

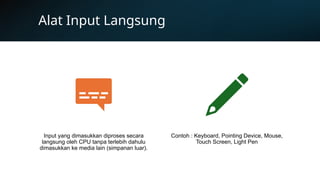

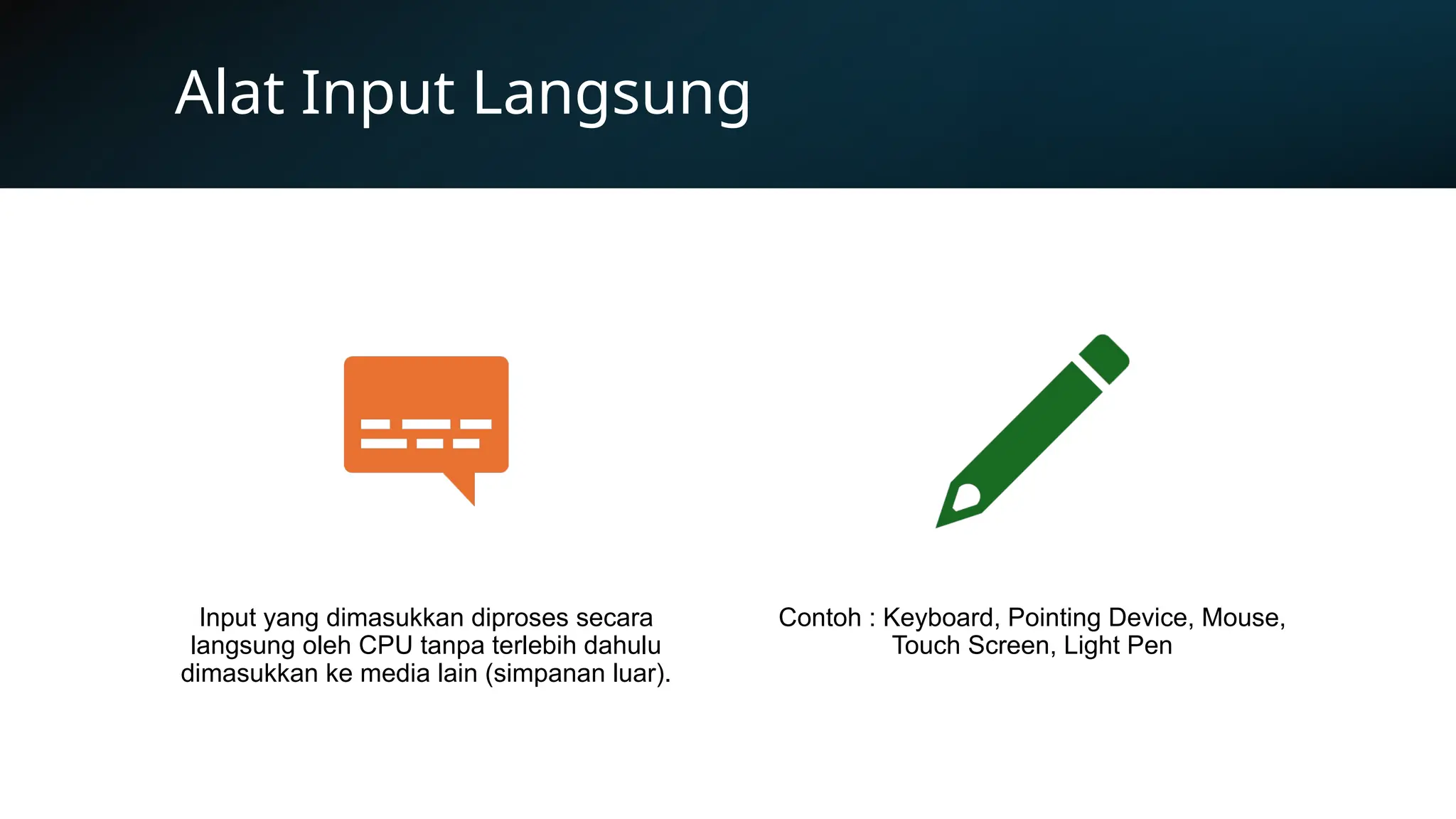

- 29. Alat Input Langsung Inputyang dimasukkan diproses secara langsung oleh CPU tanpa terlebih dahulu dimasukkan ke media lain (simpanan luar). Contoh : Keyboard, Pointing Device, Mouse, Touch Screen, Light Pen

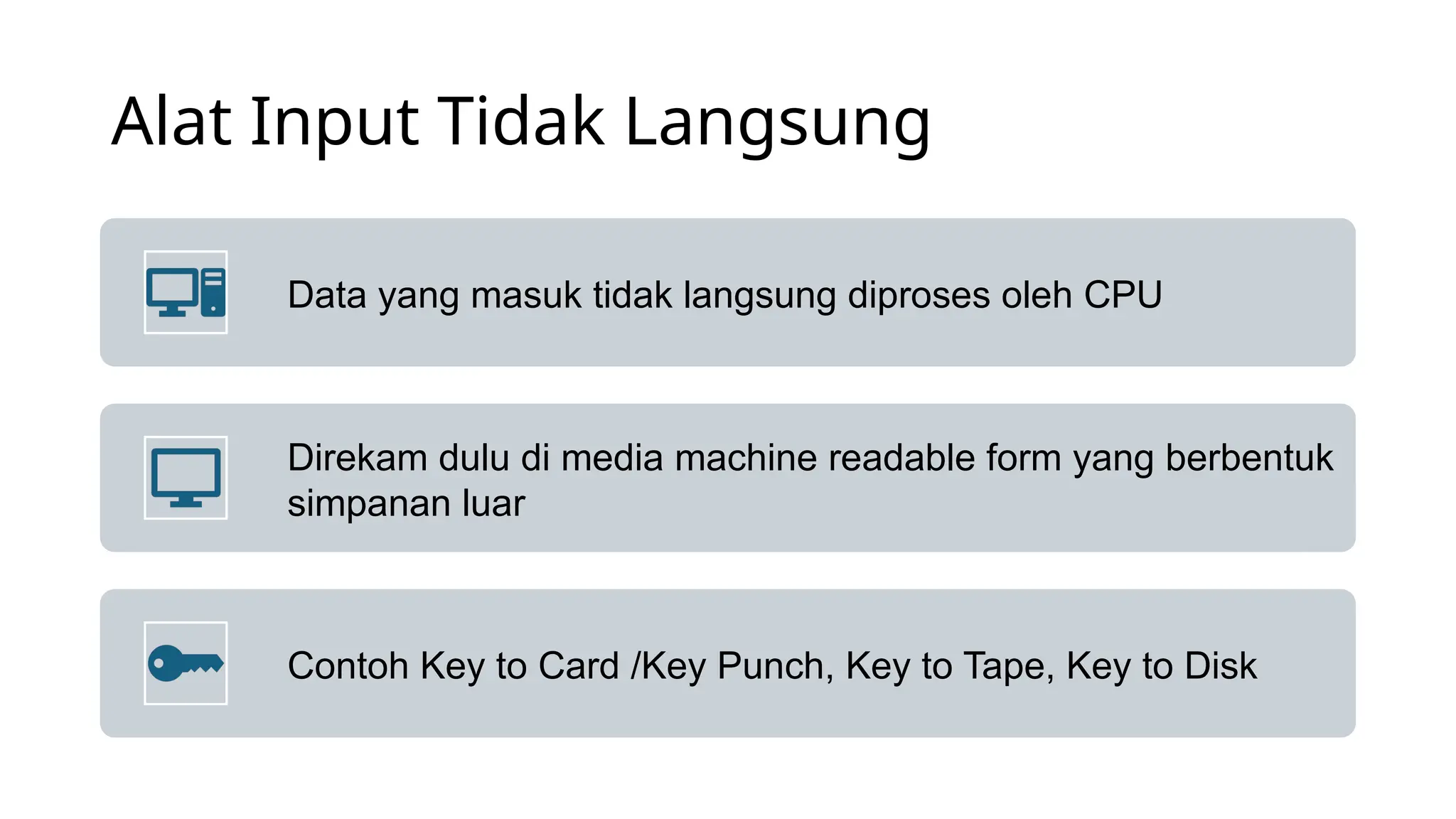

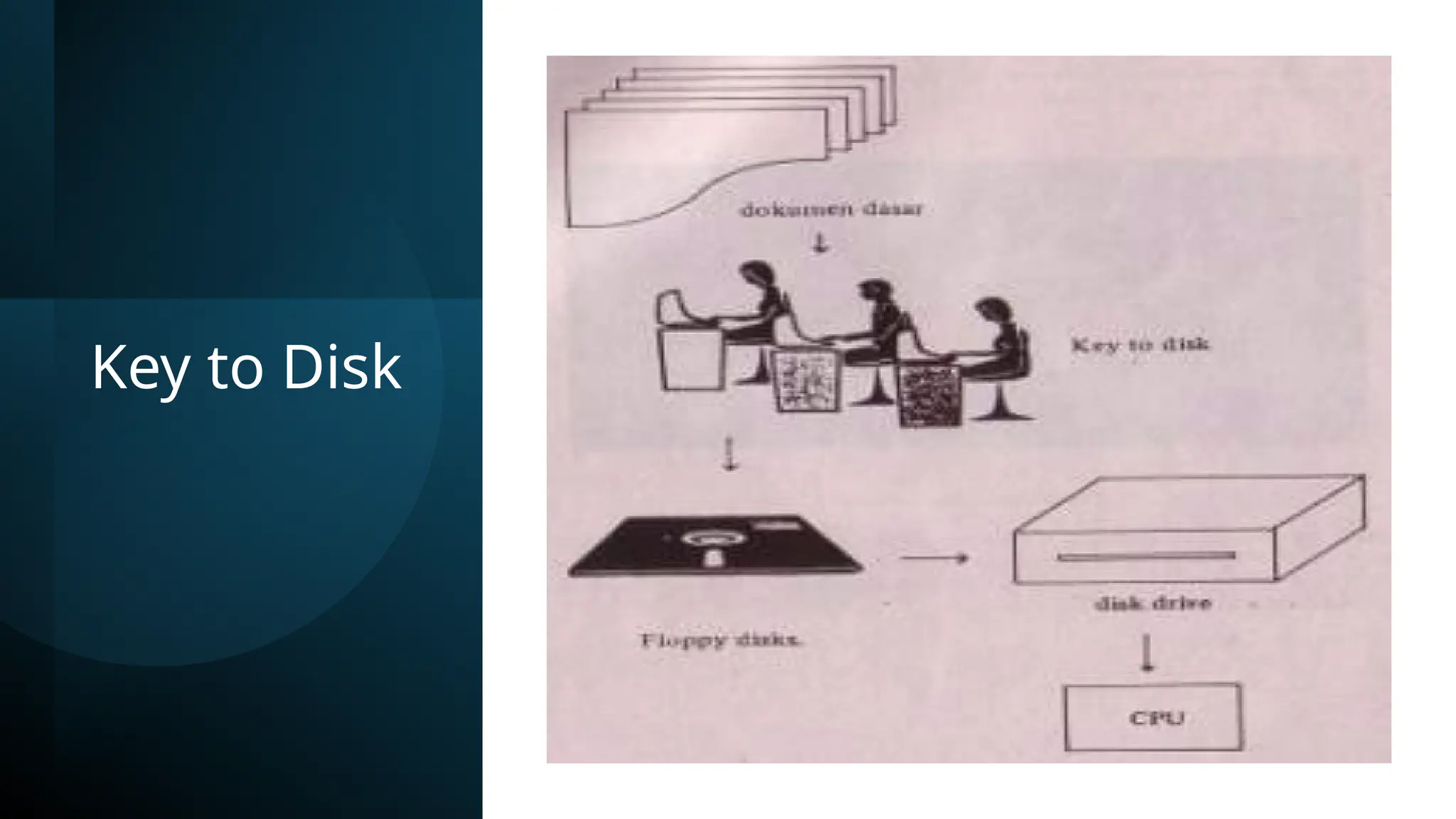

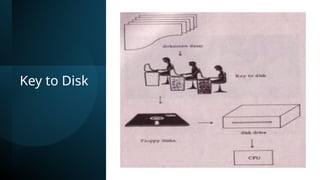

- 30. Alat Input TidakLangsung Data yang masuk tidak langsung diproses oleh CPU Direkam dulu di media machine readable form yang berbentuk simpanan luar Contoh Key to Card /Key Punch, Key to Tape, Key to Disk

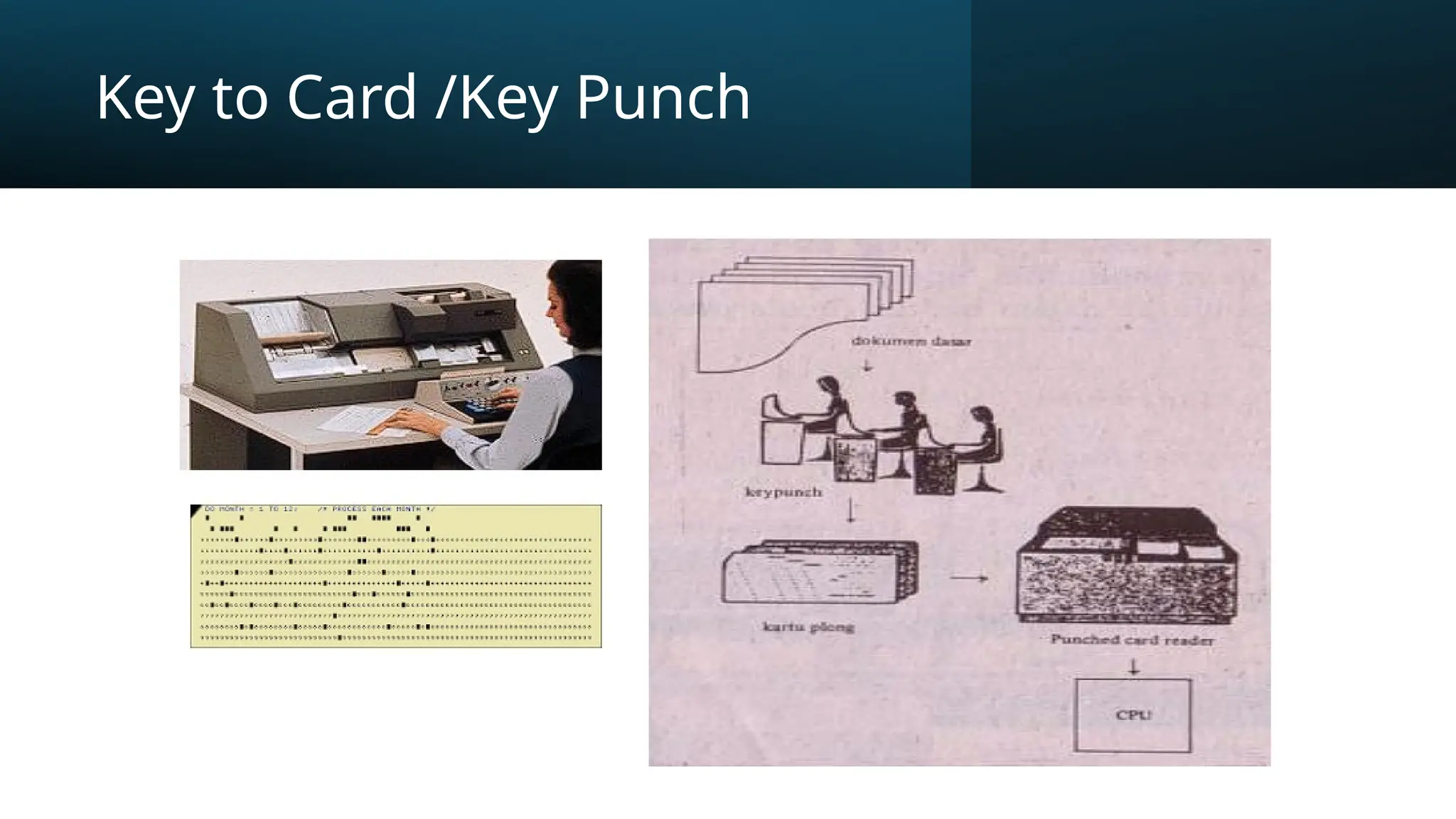

- 31. Key to Card/Key Punch

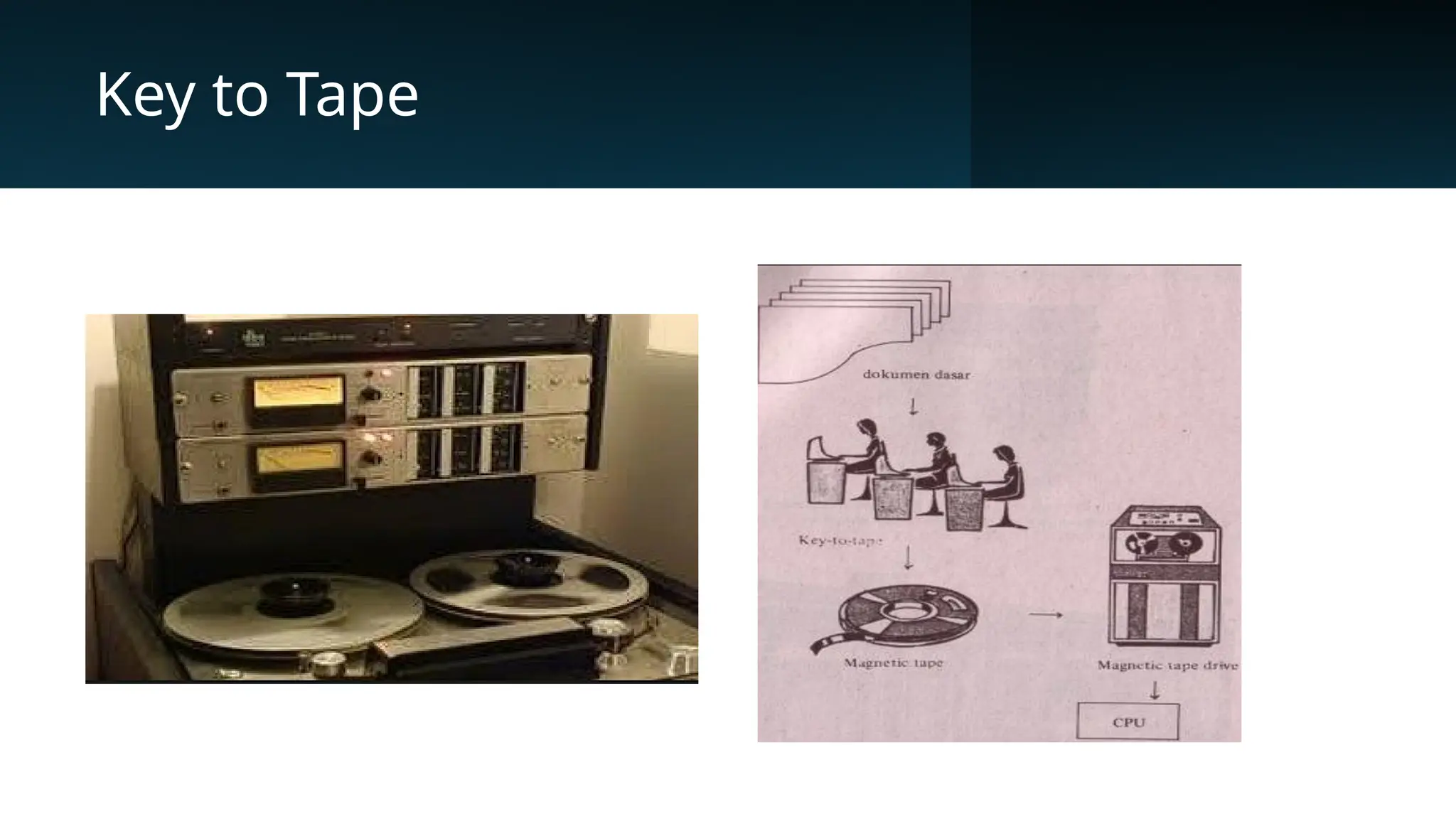

- 32.
- 33.
