1. Abdul Rahim Husin

2.  Dalam teknik Digital pada dasarnya terdapat operasi
aritmetika, pergesaran data, konversi antara satuan yang
dilakukan terhadap deretan bilangan biner sehingga masukan
hingga keluarannya pada pinsipnya juga berupa angka biner
 Sistem digital hanya mengenal bilangan biner (0 dan 1) oleh
rangkaian logika atau unit microprocecor
 Bilangan 0 diartikan sebagai I/O yang beraras tegangan dari
0 Volt – 0,4 Volt dan bilangan I artikan sebagai I/O yang
beraras tegangan dari 2,4 Volt – 5 volt

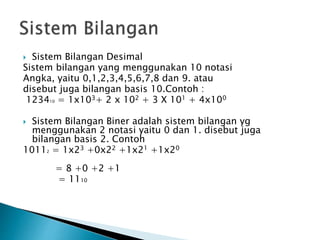

3.  Sistem Bilangan Desimal
Sistem bilangan yang menggunakan 10 notasi
Angka, yaitu 0,1,2,3,4,5,6,7,8 dan 9. atau
disebut juga bilangan basis 10.Contoh :
123410 = 1x103+ 2 x 102 + 3 X 101 + 4x100
 Sistem Bilangan Biner adalah sistem bilangan yg
menggunakan 2 notasi yaitu 0 dan 1. disebut juga
bilangan basis 2. Contoh
10112 = 1x23 +0x22 +1x21 +1x20
= 8 +0 +2 +1
= 1110

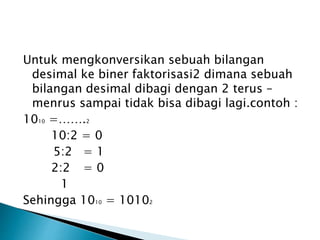

4. Untuk mengkonversikan sebuah bilangan
desimal ke biner faktorisasi2 dimana sebuah
bilangan desimal dibagi dengan 2 terus –
menrus sampai tidak bisa dibagi lagi.contoh :
1010 =…….2
10:2 = 0
5:2 = 1
2:2 = 0
1
Sehingga 1010 = 10102

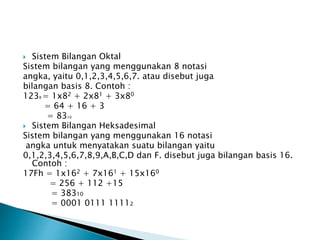

5.  Sistem Bilangan Oktal
Sistem bilangan yang menggunakan 8 notasi
angka, yaitu 0,1,2,3,4,5,6,7. atau disebut juga
bilangan basis 8. Contoh :
1238 = 1x82 + 2x81 + 3x80
= 64 + 16 + 3
= 8310
 Sistem Bilangan Heksadesimal
Sistem bilangan yang menggunakan 16 notasi
angka untuk menyatakan suatu bilangan yaitu
0,1,2,3,4,5,6,7,8,9,A,B,C,D dan F. disebut juga bilangan basis 16.
Contoh :
17Fh = 1x162 + 7x161 + 15x160
= 256 + 112 +15
= 38310
= 0001 0111 11112

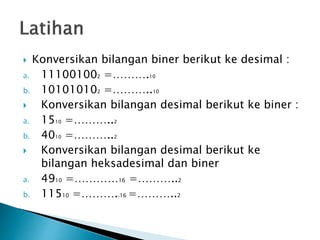

6.  Konversikan bilangan biner berikut ke desimal :
a. 111001002 =……….10
b. 101010102 =………..10
 Konversikan bilangan desimal berikut ke biner :
a. 1510 =………..2
b. 4010 =………..2
 Konversikan bilangan desimal berikut ke
bilangan heksadesimal dan biner
a. 4910 =…………16 =………..2
b. 11510 =………..16 =………..2

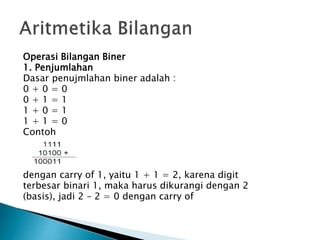

7. Operasi Bilangan Biner
1. Penjumlahan
Dasar penujmlahan biner adalah :
0 + 0 = 0
0 + 1 = 1
1 + 0 = 1
1 + 1 = 0
Contoh
dengan carry of 1, yaitu 1 + 1 = 2, karena digit
terbesar binari 1, maka harus dikurangi dengan 2
(basis), jadi 2 – 2 = 0 dengan carry of

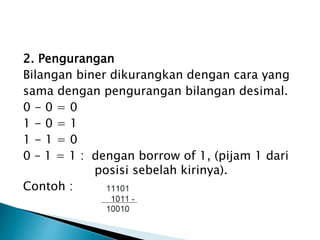

8. 2. Pengurangan
Bilangan biner dikurangkan dengan cara yang
sama dengan pengurangan bilangan desimal.
0 - 0 = 0
1 - 0 = 1
1 - 1 = 0
0 – 1 = 1 : dengan borrow of 1, (pijam 1 dari
posisi sebelah kirinya).
Contoh :
