Sirkulasi
- 1. SIRKULASI …kita bergerak dalamWaktu, melalui suatu Tahapan, di dalam Ruang HERIYANTO 41209110004
- 2. Sirkulasi Pergerakan dalam Ruang AlurGerak dapat dibayangkan sebagai benang yang menghubungkan ruang-ruang pada suatu bangunan atau suatu rangkaian ruang-ruang interior maupun eksterior, bersama-sama. Kita menyebutnya Sirkulasi. Dengan cara tersebut kita dapat mengalami dan merasakan tatanan, hubungan ruang-ruang yang dilewati, eksterior dan interior sebelum sampai ke tempat tujuan yang mempengaruhi persepsi kita tentang bentuk dan ruang suatu bangunan.
- 3. UNSUR SIRKULASI PencapaianBangunan Jalan Masuk ke dalam Bangunan Konfigurasi Jalan Hubungan Jalan- Ruang Bentuk Ruang Sirkulasi

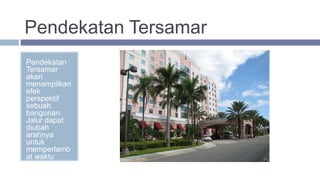

- 4. Pencapaian Bangunan Sebelum memasuki sebuahbangunan, kita melalui suatu jalur pendekatan yang harus dilalui dengan ciri-ciri: Langsung Tersamar Berputar

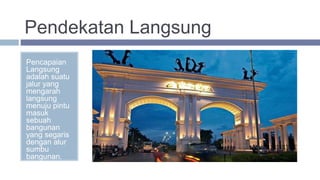

- 5. Pendekatan Langsung Pencapaian Langsung adalah suatu jaluryang mengarah langsung menuju pintu masuk sebuah bangunan yang segaris dengan alur sumbu bangunan.
- 6.

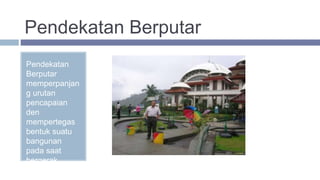

- 7. Pendekatan Berputar Pendekatan Berputar memperpanjan g urutan pencapaian den mempertegas bentuksuatu bangunan pada saat bergerak mengelilinginy

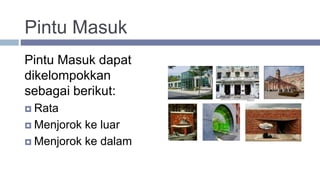

- 8. Pintu Masuk Pintu Masukdapat dikelompokkan sebagai berikut: Rata Menjorok ke luar Menjorok ke dalam

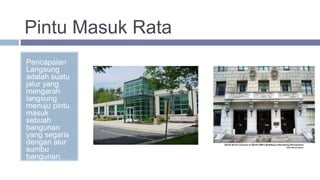

- 9. Pintu Masuk Rata Pencapaian Langsung adalahsuatu jalur yang mengarah langsung menuju pintu masuk sebuah bangunan yang segaris dengan alur sumbu bangunan.

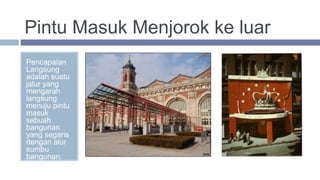

- 10. Pintu Masuk Menjorokke luar Pencapaian Langsung adalah suatu jalur yang mengarah langsung menuju pintu masuk sebuah bangunan yang segaris dengan alur sumbu bangunan.

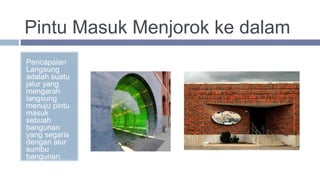

- 11. Pintu Masuk Menjorokke dalam Pencapaian Langsung adalah suatu jalur yang mengarah langsung menuju pintu masuk sebuah bangunan yang segaris dengan alur sumbu bangunan.

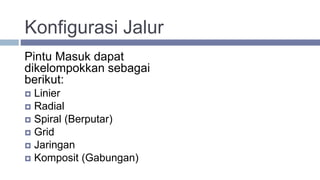

- 12. Konfigurasi Jalur Pintu Masukdapat dikelompokkan sebagai berikut: Linier Radial Spiral (Berputar) Grid Jaringan Komposit (Gabungan)
- 13. Jalur Linier Pencapaian Langsung adalah suatu jaluryang mengarah langsung menuju pintu masuk sebuah bangunan yang segaris dengan alur sumbu bangunan.

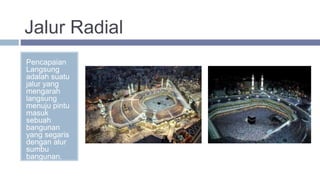

- 14. Jalur Radial Pencapaian Langsung adalah suatu jaluryang mengarah langsung menuju pintu masuk sebuah bangunan yang segaris dengan alur sumbu bangunan.

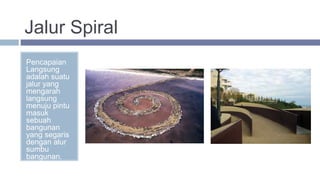

- 15. Jalur Spiral Pencapaian Langsung adalah suatu jaluryang mengarah langsung menuju pintu masuk sebuah bangunan yang segaris dengan alur sumbu bangunan.

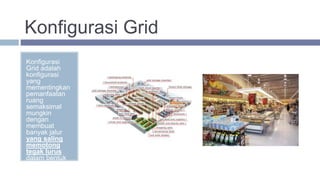

- 16. Konfigurasi Grid Konfigurasi Grid adalah konfigurasi yang mementingkan pemanfaatan ruang semaksimal mungkin dengan membuat banyakjalur yang saling memotong tegak lurus dalam bentuk segi empat siku-siku

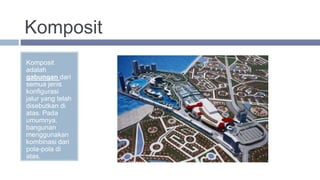

- 17. Komposit Komposit adalah gabungan dari semua jenis konfigurasi jaluryang telah disebutkan di atas. Pada umumnya, bangunan menggunakan kombinasi dari pola-pola di atas.

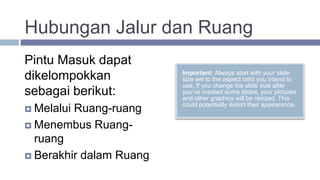

- 18. Hubungan Jalur danRuang Important: Always start with your slide size set to the aspect ratio you intend to use. If you change the slide size after you’ve created some slides, your pictures and other graphics will be resized. This could potentially distort their appearance. Pintu Masuk dapat dikelompokkan sebagai berikut: Melalui Ruang-ruang Menembus Ruang- ruang Berakhir dalam Ruang

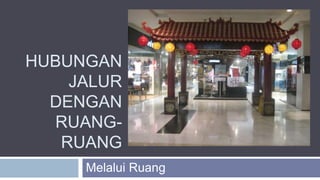

- 19. Melalui Ruang-ruang Pencapaian Langsung adalah suatu jaluryang mengarah langsung menuju pintu masuk sebuah bangunan yang segaris dengan alur sumbu bangunan.

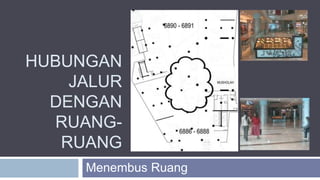

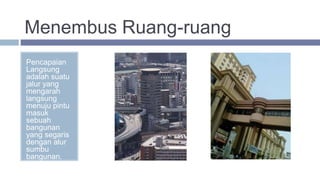

- 20. Menembus Ruang-ruang Pencapaian Langsung adalah suatu jaluryang mengarah langsung menuju pintu masuk sebuah bangunan yang segaris dengan alur sumbu bangunan.

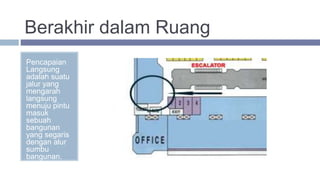

- 21. Berakhir dalam Ruang Pencapaian Langsung adalahsuatu jalur yang mengarah langsung menuju pintu masuk sebuah bangunan yang segaris dengan alur sumbu bangunan.
- 22. Bentuk Ruang Sirkulasi Important:Always start with your slide size set to the aspect ratio you intend to use. If you change the slide size after you’ve created some slides, your pictures and other graphics will be resized. This could potentially distort their appearance. Pintu Masuk dapat dikelompokkan sebagai berikut: Tertutup Terbuka pada salah satu sisinya Terbuka pada kedua sisinya

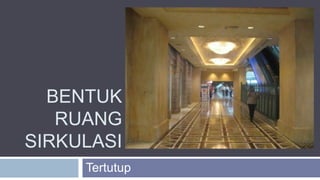

- 23. Bentuk Tertutup Pencapaian Langsung adalah suatu jaluryang mengarah langsung menuju pintu masuk sebuah bangunan yang segaris dengan alur sumbu bangunan.

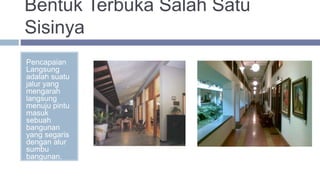

- 24. Bentuk Terbuka SalahSatu Sisinya Pencapaian Langsung adalah suatu jalur yang mengarah langsung menuju pintu masuk sebuah bangunan yang segaris dengan alur sumbu bangunan.

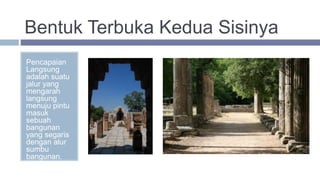

- 25. Bentuk Terbuka KeduaSisinya Pencapaian Langsung adalah suatu jalur yang mengarah langsung menuju pintu masuk sebuah bangunan yang segaris dengan alur sumbu bangunan.
- 26. Tangga Important: Always startwith your slide size set to the aspect ratio you intend to use. If you change the slide size after you’ve created some slides, your pictures and other graphics will be resized. This could potentially distort their appearance. Pintu Masuk dapat dikelompokkan sebagai berikut: Rata Menjorok ke luar Menjorok ke dalam

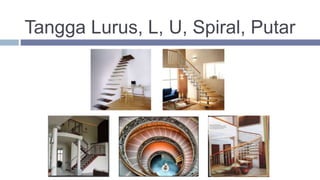

- 27. Tangga Lurus, L,U, Spiral, Putar
- 28. GRAND INDONESI A Contoh Aplikasi Sirkulasipada Bangunan Komersial di Jakarta

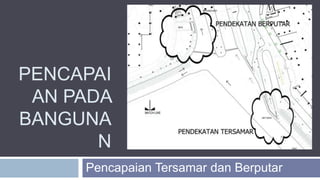

- 29. PENCAPAI AN PADA BANGUNA N Pencapaian Tersamardan Berputar

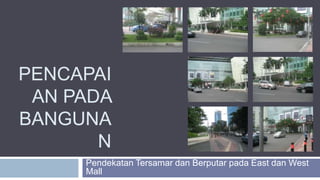

- 30. PENCAPAI AN PADA BANGUNA N Pendekatan Tersamardan Berputar pada East dan West Mall

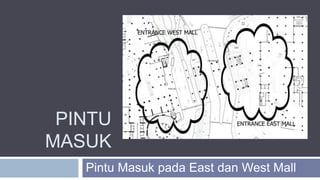

- 31. PINTU MASUK Pintu Masuk padaEast dan West Mall

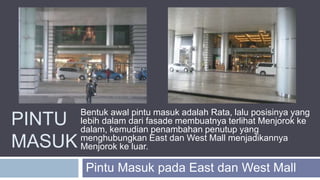

- 32. PINTU MASUK Pintu Masuk padaEast dan West Mall Bentuk awal pintu masuk adalah Rata, lalu posisinya yang lebih dalam dari fasade membuatnya terlihat Menjorok ke dalam, kemudian penambahan penutup yang menghubungkan East dan West Mall menjadikannya Menjorok ke luar.

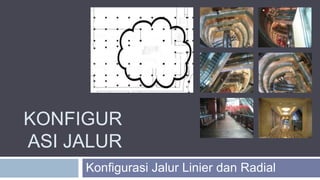

- 33. KONFIGUR ASI JALUR Konfigurasi JalurLinier dan Radial
- 34.
- 35.
- 36.
- 37.
- 38. BENTUK RUANG SIRKULASI Terbuka pada SalahSatu Sisinya

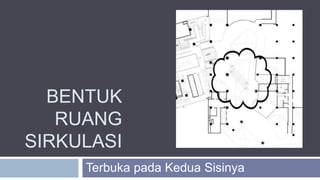

- 39.
- 40. TANGGA Eskalator di Eastdan West Mall

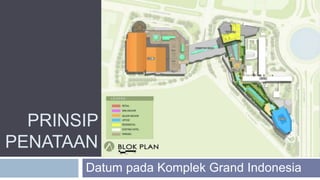

- 41. PRINSIP PENATAAN Datum pada KomplekGrand Indonesia

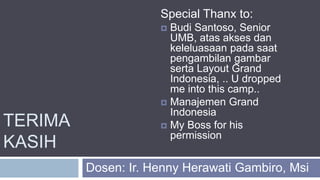

- 42. TERIMA KASIH Dosen: Ir. HennyHerawati Gambiro, Msi Special Thanx to: Budi Santoso, Senior UMB, atas akses dan keleluasaan pada saat pengambilan gambar serta Layout Grand Indonesia, .. U dropped me into this camp.. Manajemen Grand Indonesia My Boss for his permission
