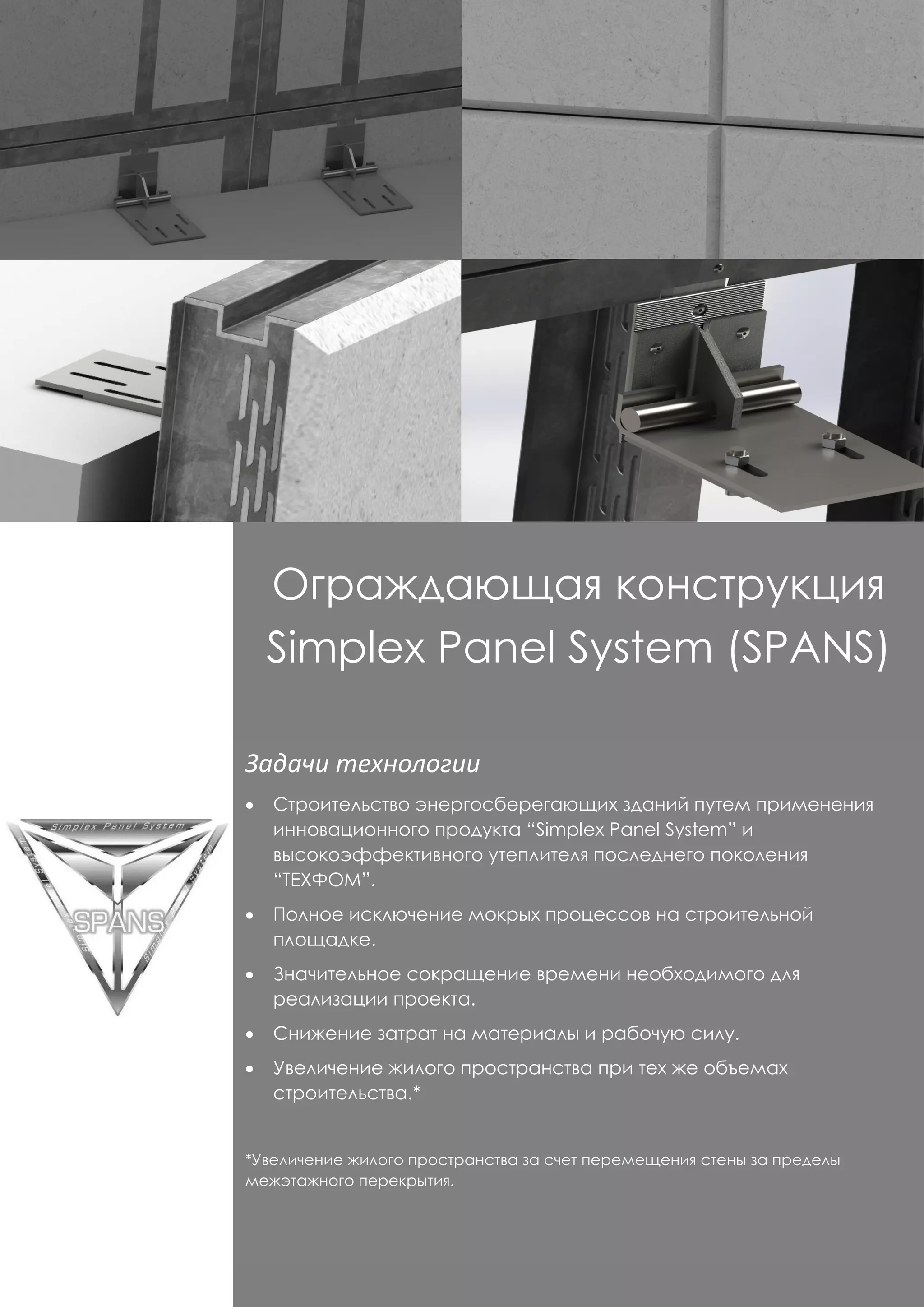

1. Ограждающая конструкция
Simplex Panel System (SPANS)
Задачи технологии
 Строительство энергосберегающих зданий путем применения
инновационного продукта “Simplex Panel System” и
высокоэффективного утеплителя последнего поколения
“ТЕХФОМ”.
 Полное исключение мокрых процессов на строительной
площадке.
 Значительное сокращение времени необходимого для
реализации проекта.
 Снижение затрат на материалы и рабочую силу.
 Увеличение жилого пространства при тех же объемах
строительства.*
*Увеличение жилого пространства за счет перемещения стены за пределы
межэтажного перекрытия.

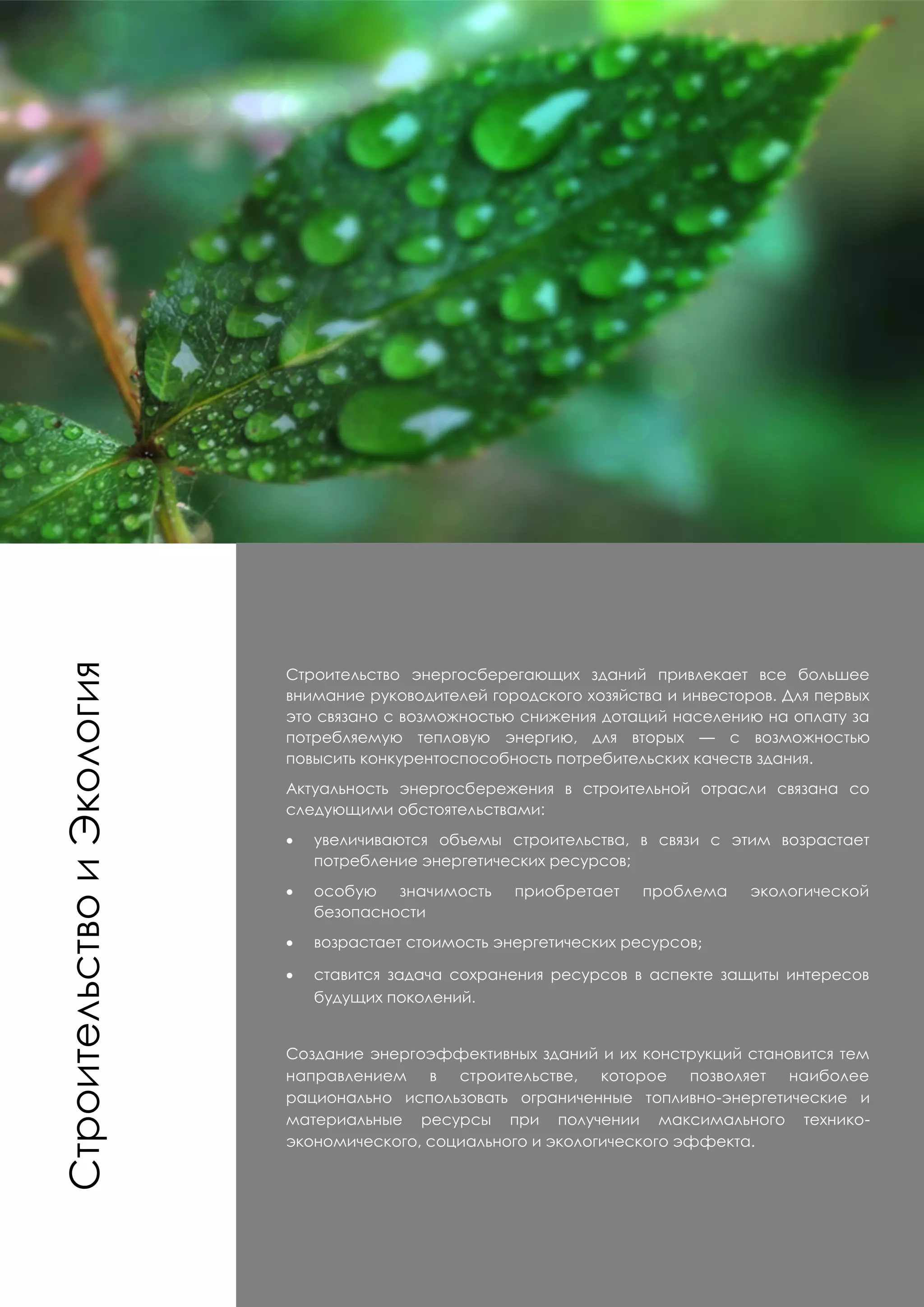

2. СтроительствоиЭкология
Строительство энергосберегающих зданий привлекает все большее
внимание руководителей городского хозяйства и инвесторов. Для первых
это связано с возможностью снижения дотаций населению на оплату за
потребляемую тепловую энергию, для вторых — с возможностью
повысить конкурентоспособность потребительских качеств здания.
Актуальность энергосбережения в строительной отрасли связана со
следующими обстоятельствами:
 увеличиваются объемы строительства, в связи с этим возрастает
потребление энергетических ресурсов;
 особую значимость приобретает проблема экологической
безопасности
 возрастает стоимость энергетических ресурсов;
 ставится задача сохранения ресурсов в аспекте защиты интересов
будущих поколений.
Создание энергоэффективных зданий и их конструкций становится тем
направлением в строительстве, которое позволяет наиболее
рационально использовать ограниченные топливно-энергетические и
материальные ресурсы при получении максимального технико-
экономического, социального и экологического эффекта.

3. SimplexPanelSystem®
Термопанель SPANS представляет собой монолитную плиту из вспененного
силиката «Техфом» армированную легкими стальными профилями со
смещенным шагом просечек — термопрофили. Такие профили исключают
образование “мостиков холода”, увеличивают путь теплового потока и как
следствие—сопротивление теплопередачи, а также снижает материальные,
трудовые и стоимостные затраты в массовом строительстве при высоких
качественных и эксплуатационных показателях и сокращает сроки
строительства за счет технологии сборки.
Теплопроводность конструкций наружных стен с термопрофилем становится
примерно равной теплопроводности древесины. В отличие от древесины,
термопрофили не подвержены разрушительному влиянию биологических
процессов. Благодаря прорезям профили обладают и хорошими
виброакустическими свойствами.
Термопанель выполняет функции ограждающей конструкции (такие как
теплозащита, восприятие ветровой и не нормируемой, но существующей
внутри помещения силовой нагрузки на ограждающие конструкции), а также
функции фасадной системы с вентилируемым зазором, обеспечивающим
удаление влаги из утеплителя. Эта ограждающая конструкция для каркасных
домов полностью исключает мокрые строительные процессы, так как
большинство монтажных работ осуществляется, непосредствено, на заводе.

4. Почемусталь?
Почему строители используют сталь? Дело в том, что сталь характеризуется
очень высоким значением отношения прочности материала к плотности.
Например, для дерева этот параметр почти вдвое, а для железобетона — в 20
раз меньше, чем для стали. Это дает возможность создавать легкие
конструкции большой несущей способности. Недостаток стали — низкая
коррозионная стойкость и высокая теплопроводность. Коррозионная стойкость в
термопрофиле обеспечивается применением горячеоцинкованной стали. Для
радикального уменьшения теплопроводности в термопрофиле в шахматном
порядке прорезаны сквозные отверстия для увеличения пути прохождения
теплового потока. Это позволяет уменьшить эффективную теплопроводность
металла на 90–80%.

5. ТЕХФОМ
ТЕХФОМ - это инновационный, тепло и звукоизоляционный негорючий материал. По
своим характеристикам он превосходит аналоги. Основа ТЕХФОМа - жидкое
натриевое стекло. Изделия получают холодным вспениванием и формованием, при
атмосферном давлении. Мелкопористая структура материала обеспечивает
низкую теплопроводность изделий, а часть открытых пор легко пропускает пары и
значительно снижает уровень шума.
Плотность, кг/м3 120 150 180
Коэффициент
теплопроводности при 25 ±5°С,
Вт/(м·К)
0,0349 0,0376 0,0399
Предел прочности при
сжатии,кПа (кг/см2)
170 (1,7) 450 (4,5) 600 (6)
Предел прочности при
изгибе,кПа / кг/см2
80 (0,8) 210 (2,1) 280
(2,8)
Индекс изоляции воздушного
шума, дБ
51 50 49
Группа горючести НГ (несгораемый)
Температурный интервал
эксплуатации,°С
от -60 до +120*
Теплостойкость по Вика при
нагрузке 10Н, не менее°С
650
Срок службы (при
температурах от -60°Сдо +70°С)
более 100 лет
Стандартные размеры, мм 600 х 600, 600 х 1200
толщинаот 60 до 250
 Дышащий материал 0,48мг/
(м•ч)
 Срок службы больше 100 лет  Материал экологически чист, не вызывает
аллергии, не горит и не поддерживает горение
 В изделиях не заводится
грибок, плесень, им не
«интересуются» грызуны.
 Материал не разрушается от
ультрафиолетовых лучей,
нейтрален к кислотам и щелочам
 Наличие всех необходимых сертификатов

6. Куб2,5
Ограждающая конструкция SPANS лучше всего сочитается со сборно
монолитным безригельным несущим каркасом Куб 2,5. Данная система, 100%
заводского изготовления, позволяет экономить материальный и временной
ресурс в 3 раза и гарантирует возведение несущего каркаса здания в срок и
по цене, заложенной в бюджет строительства.
Совместное использование системы КУБ-2.5 и стеновых конструкций SPANS с
заливным утеплителем «Техфом» отличает:
Универсальность применения, надежность и сейсмостойкость конструкции,
возможности разнообразных решений фасадов, свободная планировка
внутренних пространств, минимальное количество типоразмеров элементов,
простота освоения производства элементов конструкций, высокая скорость
монтажа каркаса, экономичность строительства.

7. 100%заводскаяготовность
Панели SPANS поставляются на строительную площадку со 100% готовностью.
Окна, двери, внешня отделка и подготовка внутренней стены к отделке, сливы,
откосы, подоконники, все эти и многие другие элементы монтируются
непосредственно на заводе. Данная система позволяет существенно сократить
затраты времени на реализацию проекта.
Технологичность изготовления термопанелей, автоматизация проектирования и
работа станков в согласованном режиме, позволяет достичь
производительности от 500 до 1000м2 термопанелей в день в зависимости от
вариантов наружной отделки зданий. Монтаж, при этом, осуществляется теми
же темпами при наличии готовых фундаментов.

8. Сравнение стеновой панели SPANS с другими материалами
Сравнительныетаблицы
Материал Кирпич М150 Пеноблок
D500
Газоблок
D500
Панель SPANS
Толщина стены с
утеплителем, мм
400 400 400 220
Затраты на 1 м2
, чел/час 6,5 3,7 3,8 0,15
Скорость монтажа 100 м2
стены, смена
12 10 10 0,5
Подготовка внутренней
поверхности стены к
отделке
Штукатурка
или
облицовка
ГКЛ
Штукатурка
или
облицовка
ГКЛ
Штукатурка
или
облицовка
ГКЛ
НЕ ТРЕБУЕТ
Наружное утепление Минераловат
ная плита
150 мм
Минераловат
ная плита
100 мм
Минераловат
ная плита
120 мм
НЕ ТРЕБУЕТ
Наружная отделка Штукатурка
по сетке
Штукатурка по
сетке
Штукатурка по
сетке
НЕ ТРЕБУЕТ
Вес 1м2
стены, кг 420 125 135 38

9. Преимущества системы КУБ 2,5
Сравнительныетаблицы
Показатель
Монолит 135 серия КУБ 2,5Система
Расход стали на 1 м2
, кг/м2
27 48 18
Расход бетона на 1 м2
, м3
/м2
0,28 0,8 0,2
Толщина перекрытия, мм 200 160 160
Шаг колонн, м 6,3х6,3 6х3 6х6
Обеспечение планировачных
возможностей
Свободная
планировка
Фиксированна
я планировка
Свободная
планировка
Трудозатраты для сборки перекрытия,
чел/час
21 1,1 0,7
Скорость монтажа 12-ти этажного здания,
мес.
6 3 1
Потребность в технологической оснастке Оснастка для
монтажа, БСУ,
бетононасос
Оснастка для
монтажа
Оснастка для
монтажа
