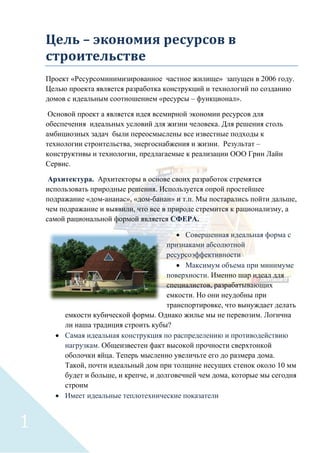

2. Цель – экономия ресурсов в
строительстве
Проект «Ресурсоминимизированное частное жилище» запущен в 2006 году.
Целью проекта является разработка конструкций и технологий по созданию
домов с идеальным соотношением «ресурсы – функционал».
Основой проект а является идея всемирной экономии ресурсов для
обеспечения идеальных условий для жизни человека. Для решения столь
амбициозных задач были переосмыслены все известные подходы к
технологии строительства, энергоснабжения и жизни. Результат –
конструктивы и технологии, предлагаемые к реализации ООО Грин Лайн
Сервис.
Архитектура. Архитекторы в основе своих разработок стремятся
использовать природные решения. Используется опрой простейшее
подражание «дом-ананас», «дом-банан» и т.п. Мы постарались пойти дальше,
чем подражание и выявили, что все в природе стремится к рационализму, а
самой рациональной формой является СФЕРА.
• Совершенная идеальная форма с
признаками абсолютной
ресурсоэффективности
• Максимум объема при минимуме
поверхности. Именно шар идеал для
специалистов, разрабатывающих
емкости. Но они неудобны при
транспортировке, что вынуждает делать
емкости кубической формы. Однако жилье мы не перевозим. Логична
ли наша традиция строить кубы?
• Самая идеальная конструкция по распределению и противодействию
нагрузкам. Общеизвестен факт высокой прочности сверхтонкой
оболочки яйца. Теперь мысленно увеличьте его до размера дома.
Такой, почти идеальный дом при толщине несущих стенок около 10 мм
будет и больше, и крепче, и долговечней чем дома, которые мы сегодня
строим
• Имеет идеальные теплотехнические показатели
1

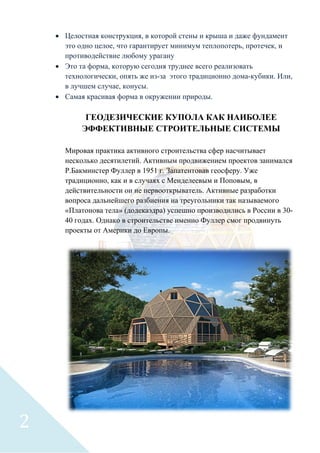

3. • Целостная конструкция, в которой стены и крыша и даже фундамент
это одно целое, что гарантирует минимум теплопотерь, протечек, и
противодействие любому урагану
• Это та форма, которую сегодня труднее всего реализовать
технологически, опять же из-за этого традиционно дома-кубики. Или,
в лучшем случае, конусы.
• Самая красивая форма в окружении природы.
ГЕОДЕЗИЧЕСКИЕ КУПОЛА КАК НАИБОЛЕЕ
ЭФФЕКТИВНЫЕ СТРОИТЕЛЬНЫЕ СИСТЕМЫ
Мировая практика активного строительства сфер насчитывает
несколько десятилетий. Активным продвижением проектов занимался
Р.Бакминстер Фуллер в 1951 г. Запатентовав геосферу. Уже
традиционно, как и в случаях с Менделеевым и Поповым, в
действительности он не первооткрыватель. Активные разработки
вопроса дальнейшего разбиения на треугольники так называемого
«Платонова тела» (додекаэдра) успешно производились в России в 30-
40 годах. Однако в строительстве именно Фуллер смог продвинуть
проекты от Америки до Европы.
2

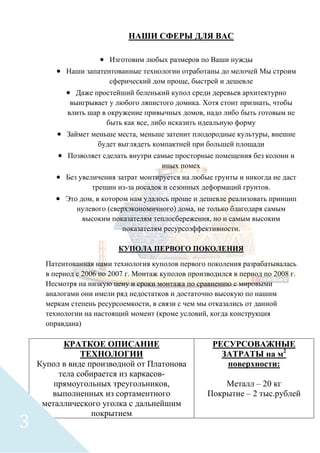

4. НАШИ СФЕРЫ ДЛЯ ВАС
• Изготовим любых размеров по Ваши нужды
• Наши запатентованные технологии отработаны до мелочей Мы строим
сферический дом проще, быстрей и дешевле
• Даже простейший беленький купол среди деревьев архитектурно
выигрывает у любого ляпистого домика. Хотя стоит признать, чтобы
влить шар в окружение привычных домов, надо либо быть готовым не
быть как все, либо исказить идеальную форму
• Займет меньше места, меньше затенит плодородные культуры, внешне
будет выглядеть компактней при большей площади
• Позволяет сделать внутри самые просторные помещения без колонн и
иных помех
• Без увеличения затрат монтируется на любые грунты и никогда не даст
трещин из-за посадок и сезонных деформаций грунтов.
• Это дом, в котором нам удалось проще и дешевле реализовать принцип
нулевого (сверхэкономичного) дома, не только благодаря самым
высоким показателям теплосбережения, но и самым высоким
показателям ресурсоэффективности.
КУПОЛА ПЕРВОГО ПОКОЛЕНИЯ
Патентованная нами технология куполов первого поколения разрабатывалась
в период с 2006 по 2007 г. Монтаж куполов производился в период по 2008 г.
Несмотря на низкую цену и сроки монтажа по сравнению с мировыми
аналогами они имели ряд недостатков и достаточно высокую по нашим
меркам степень ресурсоемкости, в связи с чем мы отказались от данной
технологии на настоящий момент (кроме условий, когда конструкция
оправдана)
КРАТКОЕ ОПИСАНИЕ
ТЕХНОЛОГИИ
Купол в виде производной от Платонова
тела собирается из каркасов-
прямоугольных треугольников,
выполненных из сортаментного
металлического уголка с дальнейшим
покрытием
РЕСУРСОВАЖНЫЕ
ЗАТРАТЫ на м2
поверхности:
Металл – 20 кг
Покрытие – 2 тыс.рублей
3

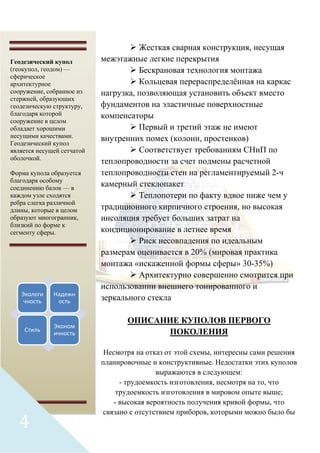

5.  Жесткая сварная конструкция, несущая
межэтажные легкие перекрытия
 Бескрановая технология монтажа
 Кольцевая перераспределённая на каркас
нагрузка, позволяющая установить объект вместо
фундаментов на эластичные поверхностные
компенсаторы
 Первый и третий этаж не имеют
внутренних помех (колонн, простенков)
 Соответствует требованиям СНиП по
теплопроводности за счет подмены расчетной
теплопроводности стен на регламентируемый 2-ч
камерный стеклопакет
 Теплопотери по факту вдвое ниже чем у
традиционного кирпичного строения, но высокая
инсоляция требует больших затрат на
кондиционирование в летнее время
 Риск несовпадения по идеальным
размерам оценивается в 20% (мировая практика
монтажа «искаженной формы сферы» 30-35%)
 Архитектурно совершенно смотрится при
использовании внешнего тонированного и
зеркального стекла
ОПИСАНИЕ КУПОЛОВ ПЕРВОГО
ПОКОЛЕНИЯ
Несмотря на отказ от этой схемы, интересны сами решения
планировочные и конструктивные. Недостатки этих куполов
выражаются в следующем:
- трудоемкость изготовления, несмотря на то, что
трудоемкость изготовления в мировом опыте выше;
- высокая вероятность получения кривой формы, что
связано с отсутствием приборов, которыми можно было бы
Геодезический купол
(геокупол, геодом) —
сферическое
архитектурное
сооружение, собранное из
стержней, образующих
геодезическую структуру,
благодаря которой
сооружение в целом
обладает хорошими
несущими качествами.
Геодезический купол
является несущей сетчатой
оболочкой.
Форма купола образуется
благодаря особому
соединению балок — в
каждом узле сходятся
ребра слегка различной
длины, которые в целом
образуют многогранник,
близкий по форме к
сегменту сферы.
Экологи
чность
Надежн
ость
Стиль
Эконом
ичность
4

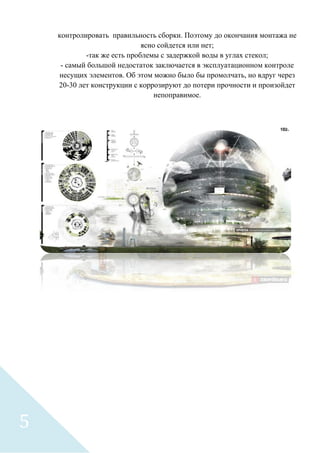

6. контролировать правильность сборки. Поэтому до окончания монтажа не
ясно сойдется или нет;
-так же есть проблемы с задержкой воды в углах стекол;
- самый большой недостаток заключается в эксплуатационном контроле
несущих элементов. Об этом можно было бы промолчать, но вдруг через
20-30 лет конструкции с коррозируют до потери прочности и произойдет
непоправимое.
5

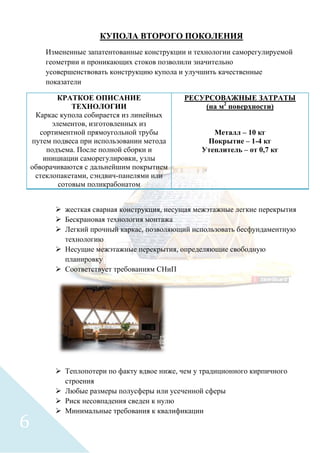

7. КУПОЛА ВТОРОГО ПОКОЛЕНИЯ
Измененные запатентованные конструкции и технологии саморегулируемой
геометрии и проникающих стоков позволили значительно
усовершенствовать конструкцию купола и улучшить качественные
показатели
КРАТКОЕ ОПИСАНИЕ
ТЕХНОЛОГИИ
Каркас купола собирается из линейных
элементов, изготовленных из
сортиментной прямоугольной трубы
путем подвеса при использовании метода
подъема. После полной сборки и
инициации саморегулировки, узлы
обворачиваются с дальнейшим покрытием
стеклопакетами, сэндвич-панелями или
сотовым поликрабонатом
РЕСУРСОВАЖНЫЕ ЗАТРАТЫ
(на м2
поверхности)
Металл – 10 кг
Покрытие – 1-4 кг
Утеплитель – от 0,7 кг
 жесткая сварная конструкция, несущая межэтажные легкие перекрытия
 Бескрановая технология монтажа
 Легкий прочный каркас, позволяющий использовать бесфундаментную
технологию
 Несущие межэтажные перекрытия, определяющие свободную
планировку
 Соответствует требованиям СНиП
 Теплопотери по факту вдвое ниже, чем у традиционного кирпичного
строения
 Любые размеры полусферы или усеченной сферы
 Риск несовпадения сведен к нулю
 Минимальные требования к квалификации
6

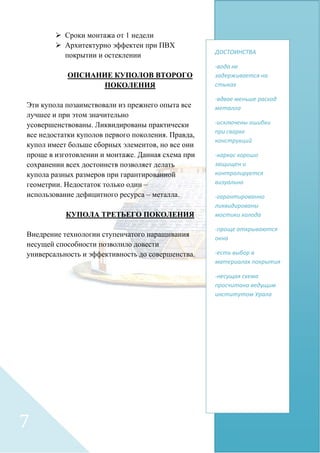

8.  Сроки монтажа от 1 недели
 Архитектурно эффектен при ПВХ
покрытии и остеклении
ОПСИАНИЕ КУПОЛОВ ВТОРОГО
ПОКОЛЕНИЯ
Эти купола позаимствовали из прежнего опыта все
лучшее и при этом значительно
усовершенствованы. Ликвидированы практически
все недостатки куполов первого поколения. Правда,
купол имеет больше сборных элементов, но все они
проще в изготовлении и монтаже. Данная схема при
сохранении всех достоинств позволяет делать
купола разных размеров при гарантированной
геометрии. Недостаток только один –
использование дефицитного ресурса – металла.
КУПОЛА ТРЕТЬЕГО ПОКОЛЕНИЯ
Внедрение технологии ступенчатого наращивания
несущей способности позволило довести
универсальность и эффективность до совершенства.
ДОСТОИНСТВА
-вода не
задерживается на
стыках
-вдвое меньше расход
металла
-исключены ошибки
при сварке
конструкций
-каркас хорошо
защищен и
контролируется
визуально
-гарантированно
ликвидированы
мостики холода
-проще открываются
окна
-есть выбор в
материалах покрытия
-несущая схема
просчитана ведущим
институтом Урала
7

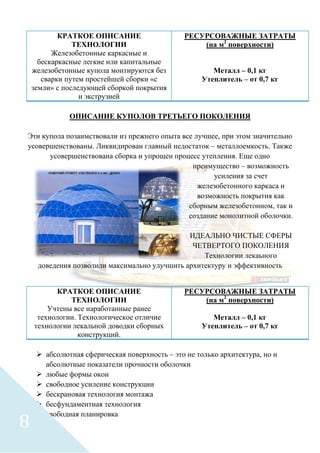

9. КРАТКОЕ ОПИСАНИЕ
ТЕХНОЛОГИИ
Железобетонные каркасные и
бескаркасные легкие или капитальные
железобетонные купола монтируются без
сварки путем простейшей сборки «с
земли» с последующей сборкой покрытия
и экструзией
РЕСУРСОВАЖНЫЕ ЗАТРАТЫ
(на м2
поверхности)
Металл – 0,1 кг
Утеплитель – от 0,7 кг
ОПИСАНИЕ КУПОЛОВ ТРЕТЬЕГО ПОКОЛЕНИЯ
Эти купола позаимствовали из прежнего опыта все лучшее, при этом значительно
усовершенствованы. Ликвидирован главный недостаток – металлоемкость. Также
усовершенствована сборка и упрощен процесс утепления. Еще одно
преимущество – возможность
усиления за счет
железобетонного каркаса и
возможность покрытия как
сборным железобетонном, так и
создание монолитной оболочки.
ИДЕАЛЬНО ЧИСТЫЕ СФЕРЫ
ЧЕТВЕРТОГО ПОКОЛЕНИЯ
Технологии лекаьного
доведения позволили максимально улучшить архитектуру и эффективность
КРАТКОЕ ОПИСАНИЕ
ТЕХНОЛОГИИ
Учтены все наработанные ранее
технологии. Технологическое отличие
технологии лекальной доводки сборных
конструкций.
РЕСУРСОВАЖНЫЕ ЗАТРАТЫ
(на м2
поверхности)
Металл – 0,1 кг
Утеплитель – от 0,7 кг
 абсолютная сферическая поверхность – это не только архитектура, но и
абсолютные показатели прочности оболочки
 любые формы окон
 свободное усиление конструкции
 бескрановая технология монтажа
 бесфундаментная технология
 свободная планировка
8

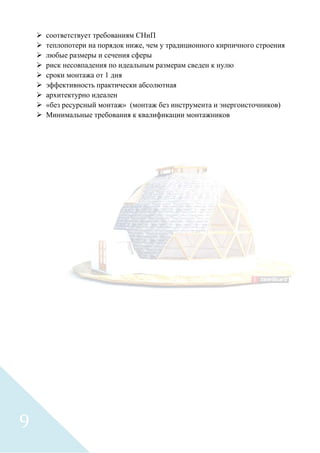

10.  соответствует требованиям СНиП
 теплопотери на порядок ниже, чем у традиционного кирпичного строения
 любые размеры и сечения сферы
 риск несовпадения по идеальным размерам сведен к нулю
 сроки монтажа от 1 дня
 эффективность практически абсолютная
 архитектурно идеален
 «без ресурсный монтаж» (монтаж без инструмента и энергоисточников)
 Минимальные требования к квалификации монтажников
9

11. ОПИСАНИЕ КУПОЛОВ ЧЕТВЕРТОГО ПОКОЛЕНИЯ
Идеальный купол. Идеальная архитектура идеального шара. Нет стыков,
швов, плоскостных элементов. Поверхность гладкая как поверхность яйца.
Уменьшено количество железобетона благодаря значительному увеличению
прочностных характеристик у идеальной оболочки.
Архитектура стала безукоризненной. Благодаря идеальной архитектуре, и, в
отличие от сфер архитектурной геосферы или меридианной сферы,
сооружения этого поколения идеально вписываются в любую архитектуру и
природный ландшафт.
В мире практически нет аналогов, что связано с колоссальными
стоимостями таких сооружений, построенных по традиционной технологии.
Наша технология позволяет строить сооружения любого размера и вида ( не
только купола, но и формой вплоть до законченного шара)
Стоимость при этом незначительно отличается от стоимости куполов
третьего поколения и на порядок ниже Фуллеровских куполов.
Сооружения обладают очень высокими теплотехническими
характеристиками и тенденцией «чем больше, тем теплей». Ресурсные
показатели недосягаемы для современных технологий. Например,
возможно создавать оболочки с толщиной стенки меньшей, чем толщина
стенки яйца, кратно увеличенного, а это при размерах в крупный коттедж
всего 2см.
Долговечность куполов увеличивается многократно. И даже полная
коррозия металла в железобетоне не является причиной ограничения срока
службы сооружения.
10

12. ОПСИАНИЕ СОРУЖЕНИЙ ПЯТОГО ПОКОЛЕНИЯ
Совершенствовать идеал невозможно. ОДНАКО НАМ ЭТО УДАЛОСЬ.
Проанализировав опыт, мы поняли, что идеал можно улучшить, поместив
его в идеальную среду. Так возникли аквамобильные сферы. Преимущества
таких домов - это не только архитектура, эффективность и
ресурсосбережение. Это и льготное налогообложение. Это даже
уменьшение коррупционной составляющей. И, в конце концов, - это жизнь
в единении с природой.
АКВАМОБИЛЬНЫЕ ЧИСТЫЕ СФЕРА ПЯТОГО ПОКОЛЕНИЕ –
СУПЕРЯХТЫ
Выбор водной среды доводит ресурсные технологии домостроениея до
идеала по эффективности.
КРАТКОЕ ОПИСАНИЕ
ТЕХНОЛОГИИ
Сферы размещаются на экологически
чистых понтонах
РЕСУРСОВАЖНЫЕ ЗАТРАТЫ
(на м2
поверхности)
Металл – 0,1 кг
Утеплитель – от 0,7 кг
 Абсолютная сферическиая поверхность илеальна на водной глади
 Вхождение в класс маломерных судов, что дает множество
преимуществ
 Свобода выбора места жизни без покупки земли
 Двор размером с озеро
 Минимализация налогов и разрешительных актов
 Минимализация коммунальных платежей
 Жизнь, соотносимая с отдыхом
 Право на пользование прибрежной природой
 Сервитут на движение в стоянку
 Возможность полной автономности
 Минимализация затрат на индивидуальную инфраструктуру
 Свободная планирвока любых жилых площадей
 Цены на порядок ниже мировых
 Гарантированный рост стоимости собственности
11

13.  Функции «умного дома»
 Уникальная система безэнергетической консервации на момент
отсутствия хозяина
 Возможность размещения вертолетной палубы и многое другое…
КУПОЛЬНЫЙ ДОМ
Надежность
Дизайн
Экономичность
12

14. СУПЕРЯХТЫ – ЭТО ХАУСБОТЫ НОВОГО ПОКОЛЕНИЯ
История плавающих домов идет из глубины веков. Сегодня
плавающие дома (хаусботы) – это модное европейское течение.
Человек имеющий плавающий дом на воде, уже не желает переезжать
в обычный дом, так как это ущемление не только привычек, но и
полноты всех удовольствий, которые мы называем отдыхом и
жизнью. Рынок Европы перенасыщен, поэтому цена хаусботов резко
повышается, если вместе с ним продается законное место для
стоянки.
Однако архитектура привычных домов чужеродна воде. Сферические
яхты на воде абсолютно гармоничны.
13

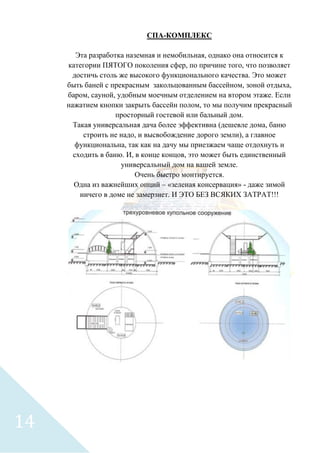

15. СПА-КОМПЛЕКС
Эта разработка наземная и немобильная, однако она относится к
категории ПЯТОГО поколения сфер, по причине того, что позволяет
достичь столь же высокого функционального качества. Это может
быть баней с прекрасным закольцованным бассейном, зоной отдыха,
баром, сауной, удобным моечным отделением на втором этаже. Если
нажатием кнопки закрыть бассейн полом, то мы получим прекрасный
просторный гостевой или бальный дом.
Такая универсальная дача более эффективна (дешевле дома, баню
строить не надо, и высвобождение дорого земли), а главное
функциональна, так как на дачу мы приезжаем чаще отдохнуть и
сходить в баню. И, в конце концов, это может быть единственный
универсальный дом на вашей земле.
Очень быстро монтируется.
Одна из важнейших опций – «зеленая консервация» - даже зимой
ничего в доме не замерзнет. И ЭТО БЕЗ ВСЯКИХ ЗАТРАТ!!!
14

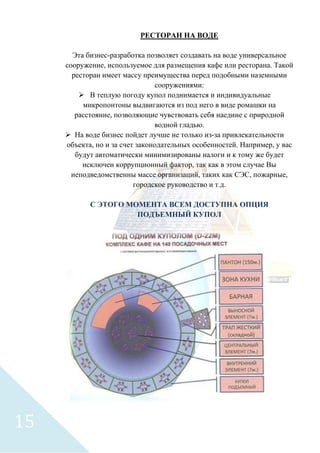

16. РЕСТОРАН НА ВОДЕ
Эта бизнес-разработка позволяет создавать на воде универсальное
сооружение, используемое для размещения кафе или ресторана. Такой
ресторан имеет массу преимущества перед подобными наземными
сооружениями:
 В теплую погоду купол поднимается и индивидуальные
микропонтоны выдвигаются из под него в виде ромашки на
расстояние, позволяющие чувствовать себя наедине с природной
водной гладью.
 На воде бизнес пойдет лучше не только из-за привлекательности
объекта, но и за счет законодательных особенностей. Например, у вас
будут автоматически минимизированы налоги и к тому же будет
исключен коррупционный фактор, так как в этом случае Вы
неподведомственны массе организаций, таких как СЭС, пожарные,
городское руководство и т.д.
С ЭТОГО МОМЕНТА ВСЕМ ДОСТУПНА ОПЦИЯ
ПОДЪЕМНЫЙ КУПОЛ
15

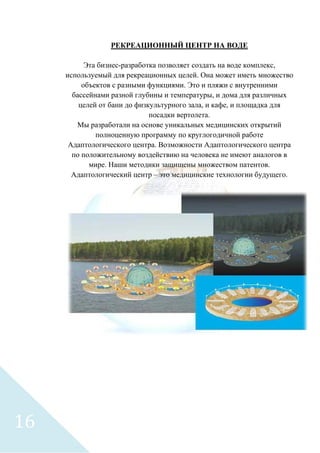

17. РЕКРЕАЦИОННЫЙ ЦЕНТР НА ВОДЕ
Эта бизнес-разработка позволяет создать на воде комплекс,
используемый для рекреационных целей. Она может иметь множество
объектов с разными функциями. Это и пляжи с внутренними
бассейнами разной глубины и температуры, и дома для различных
целей от бани до физкультурного зала, и кафе, и площадка для
посадки вертолета.
Мы разработали на основе уникальных медицинских открытий
полноценную программу по круглогодичной работе
Адаптологического центра. Возможности Адаптологического центра
по положительному воздействию на человека не имеют аналогов в
мире. Наши методики защищены множеством патентов.
Адаптологический центр – это медицинские технологии будущего.
16

18. БЮДЖЕТНЫЙ ВСЕСЕЗОННЫЙ САНАТОРНЫЙ ДОМИК
Эта бизнес-разработка позволяет заполнить лесные зоны санаториев и домов
отдыха индивидуальными домиками, не повреждая устоявшуюся природную
естественность земельных участков. Удивительно гармоничная уникальная
архитектурная форма не только вызовет восторженное настроение ваших
клиентов, но и на долго отметится в их памяти. Этот фактор заведомо
склонит повторить отдых в гармонии с природой и рекомендовать близким
людям испытать то же чудо.
Благодаря усеченному куполу, достигается высочайший показатель цена-
качество при разнообразии архитектурных видов. Домик может быть
прозрачным, разноцветным, зеркальным или просто цветным вплоть до
капитального ж/бетонного. Домик изначально автономен – заложено печное
отопление с обслуживанием не беспокоя жильцов.
17

19. ВОДЯНАЯ БЕСЕДКА ПОД ПАРЯЩИМ КУПОЛОМ
- Без каких либо опор на высоте около 3-ч метров в воздухе завис купол, из
которого ниспадают 5 потоков воды переливающихся разными цветами
диаметром 20-30 см. При ближайшем рассмотрении картина не меняется –
действительно нет опор, купол непонятно как висит и действительно вода
натурально течет – можно даже руками потрогать.
Дальнейшее оформление беседки может быть очень разнообразным: можно
установить подиум со ступенями, или обойтись вообще без него; можно
установить нижнее ограждение из стекла или пластика, или вообще их
выполнить в виде перил опирающихся только на светящиеся струи воды;
можно сделать верхний фартук для защиты от «косых дождей»; можно
вообще сделать стойкое впечатление зависшего переливающегося размытого
НЛО.
Объект может функционировать всесезонно, а если не хочется шокировать
людей водой в лютый мороз, то можно просто ее отключить и оставить купол
висеть и светить обычным светом.
18

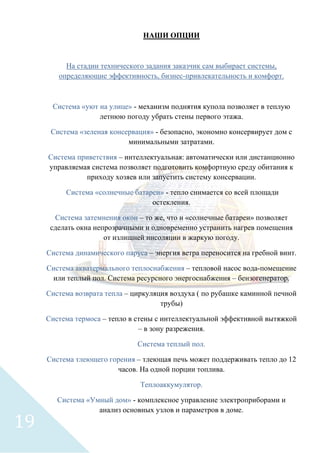

20. НАШИ ОПЦИИ
На стадии технического задания заказчик сам выбирает системы,
определяющие эффективность, бизнес-привлекательность и комфорт.
Система «уют на улице» - механизм поднятия купола позволяет в теплую
летнюю погоду убрать стены первого этажа.
Система «зеленая консервация» - безопасно, экономно консервирует дом с
минимальными затратами.
Система приветствия – интеллектуальная: автоматически или дистанционно
управляемая система позволяет подготовить комфортную среду обитания к
приходу хозяев или запустить систему консервации.
Система «солнечные батареи» - тепло снимается со всей площади
остекления.
Система затемнения окон – то же, что и «солнечные батареи» позволяет
сделать окна непрозрачными и одновременно устранить нагрев помещения
от излишней инсоляции в жаркую погоду.
Система динамического паруса – энергия ветра переносится на гребной винт.
Система акватермального теплоснабжения – тепловой насос вода-помещение
или теплый пол. Система ресурсного энергоснабжения – бензогенератор.
Система возврата тепла – циркуляция воздуха ( по рубашке каминной печной
трубы)
Система термоса – тепло в стены с интеллектуальной эффективной вытяжкой
– в зону разрежения.
Система теплый пол.
Система тлеющего горения – тлеющая печь может поддерживать тепло до 12
часов. На одной порции топлива.
Теплоаккумулятор.
Система «Умный дом» - комплексное управление электроприборами и
анализ основных узлов и параметров в доме.
19

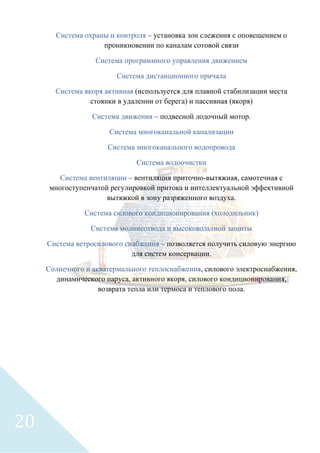

21. Система охраны и контроля – установка зон слежения с оповещением о
проникновении по каналам сотовой связи
Система программного управления движением
Система дистанционного причала
Система якоря активная (используется для плавной стабилизации места
стоянки в удалении от берега) и пассивная (якоря)
Система движения – подвесной лодочный мотор.
Система многоканальной канализации
Система многоканального водопровода
Система водоочистки
Система вентиляции – вентиляция приточно-вытяжная, самотечная с
многоступенчатой регулировкой притока и интеллектуальной эффективной
вытяжкой в зону разряженного воздуха.
Система силового кондиционирования (холодильник)
Система молниеотвода и высоковольтной защиты
Система ветросилового снабжения – позволяется получить силовую энергию
для систем консервации.
Солнечного и акватермального теплоснабжения, силового электроснабжения,
динамического паруса, активного якоря, силового кондиционирования,
возврата тепла или термоса и теплового пола.
20
