Dokumen tersebut membahas mengenai perancangan sistem indikator suhu ruangan menggunakan Arduino, sensor LM35, dan LED sebagai indikator. Sistem ini dapat mendeteksi suhu ruangan dan menyalaan LED berbeda berdasarkan rentang suhu yang diukur.

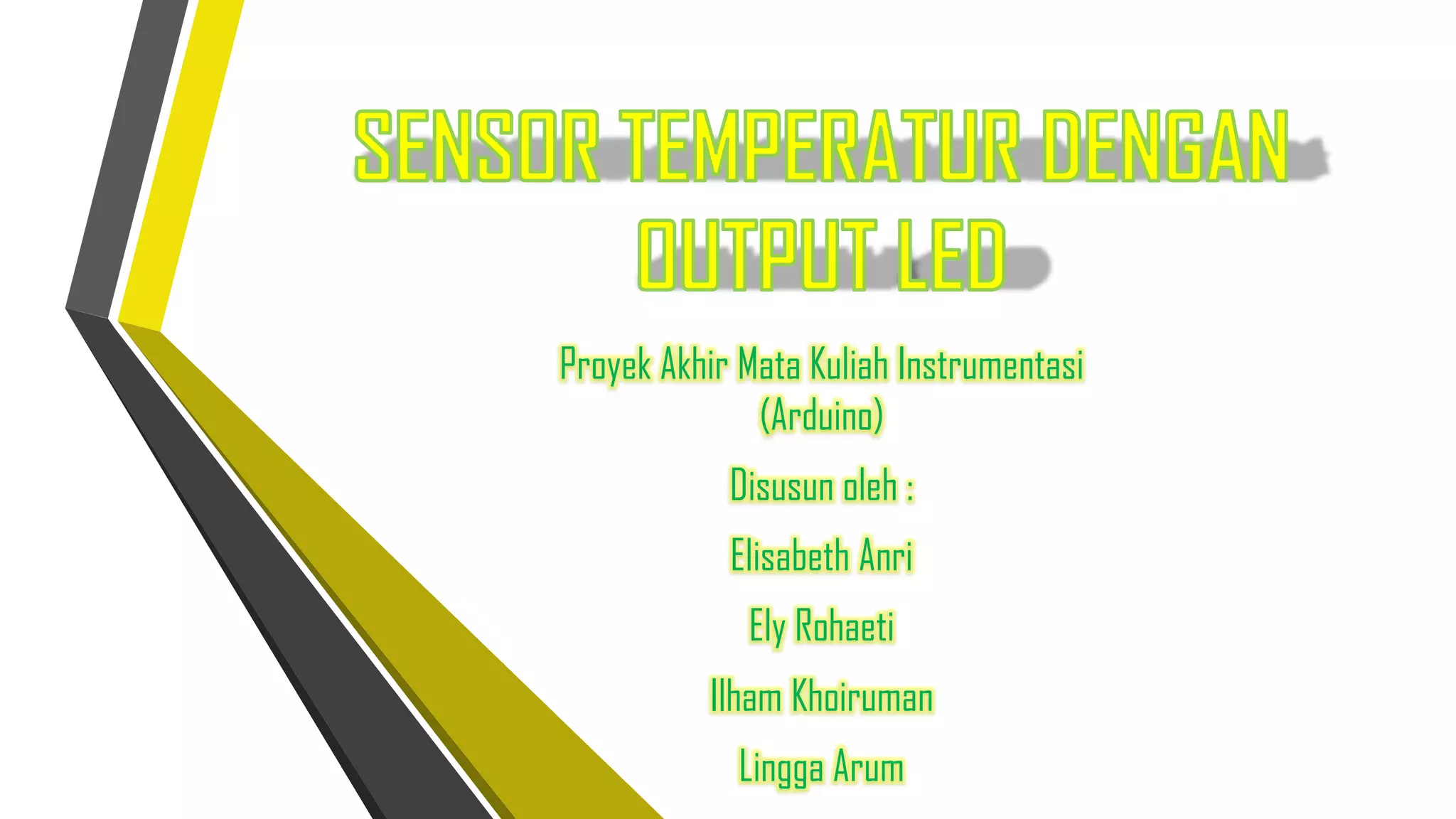

1. Proyek Akhir Mata Kuliah Instrumentasi
(Arduino)
Disusun oleh :
Elisabeth Anri
Ely Rohaeti
Ilham Khoiruman
Lingga Arum

2. •

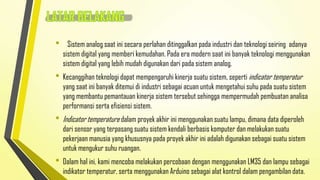

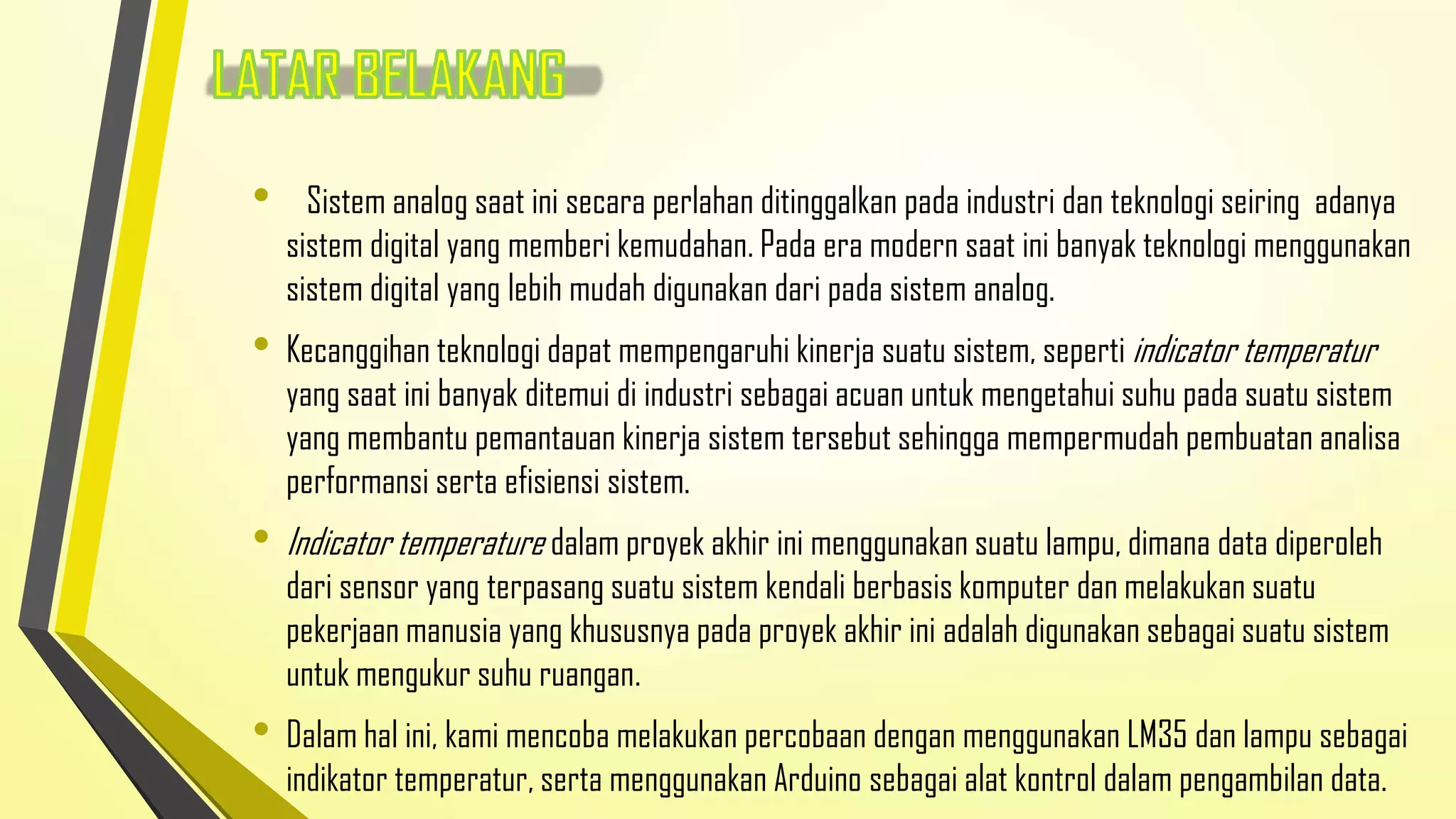

Sistem analog saat ini secara perlahan ditinggalkan pada industri dan teknologi seiring adanya
sistem digital yang memberi kemudahan. Pada era modern saat ini banyak teknologi menggunakan
sistem digital yang lebih mudah digunakan dari pada sistem analog.
• Kecanggihan teknologi dapat mempengaruhi kinerja suatu sistem, seperti indicator temperatur
yang saat ini banyak ditemui di industri sebagai acuan untuk mengetahui suhu pada suatu sistem
yang membantu pemantauan kinerja sistem tersebut sehingga mempermudah pembuatan analisa
performansi serta efisiensi sistem.
• Indicator temperature dalam proyek akhir ini menggunakan suatu lampu, dimana data diperoleh
dari sensor yang terpasang suatu sistem kendali berbasis komputer dan melakukan suatu
pekerjaan manusia yang khususnya pada proyek akhir ini adalah digunakan sebagai suatu sistem
untuk mengukur suhu ruangan.
• Dalam hal ini, kami mencoba melakukan percobaan dengan menggunakan LM35 dan lampu sebagai
indikator temperatur, serta menggunakan Arduino sebagai alat kontrol dalam pengambilan data.

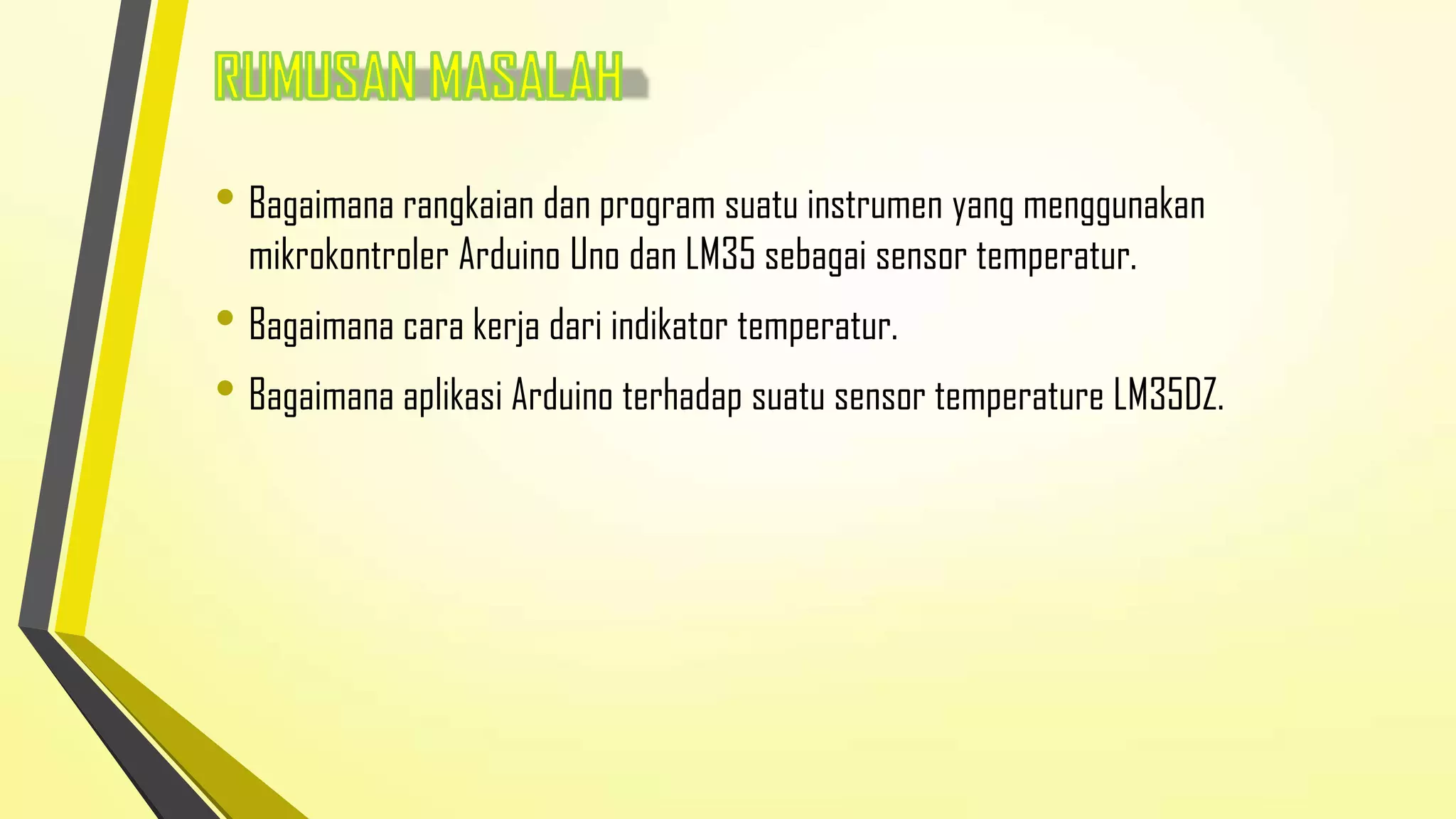

3. • Bagaimana rangkaian dan program suatu instrumen yang menggunakan
mikrokontroler Arduino Uno dan LM35 sebagai sensor temperatur.
• Bagaimana cara kerja dari indikator temperatur.
• Bagaimana aplikasi Arduino terhadap suatu sensor temperature LM35DZ.

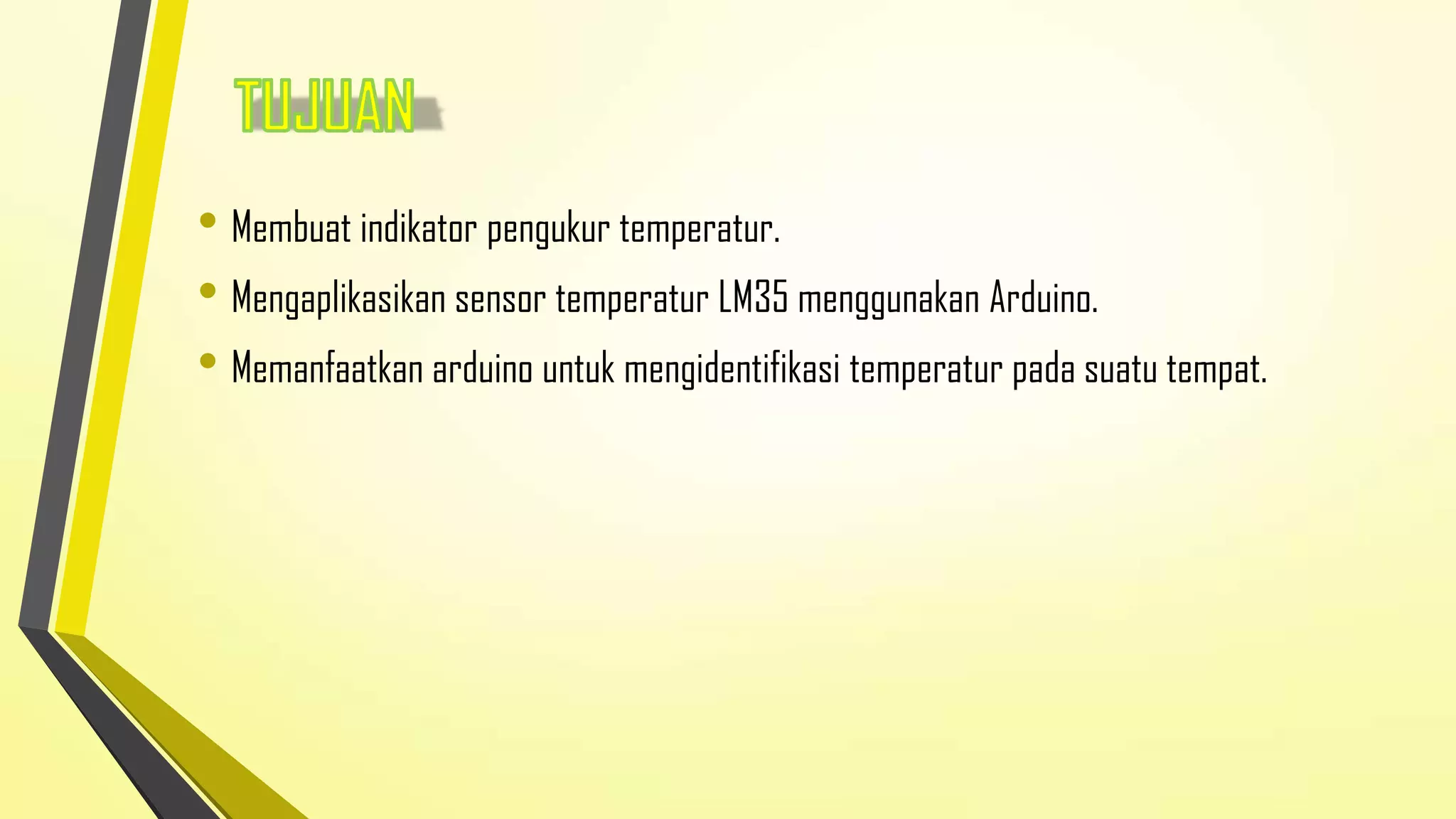

4. • Membuat indikator pengukur temperatur.
• Mengaplikasikan sensor temperatur LM35 menggunakan Arduino.
• Memanfaatkan arduino untuk mengidentifikasi temperatur pada suatu tempat.

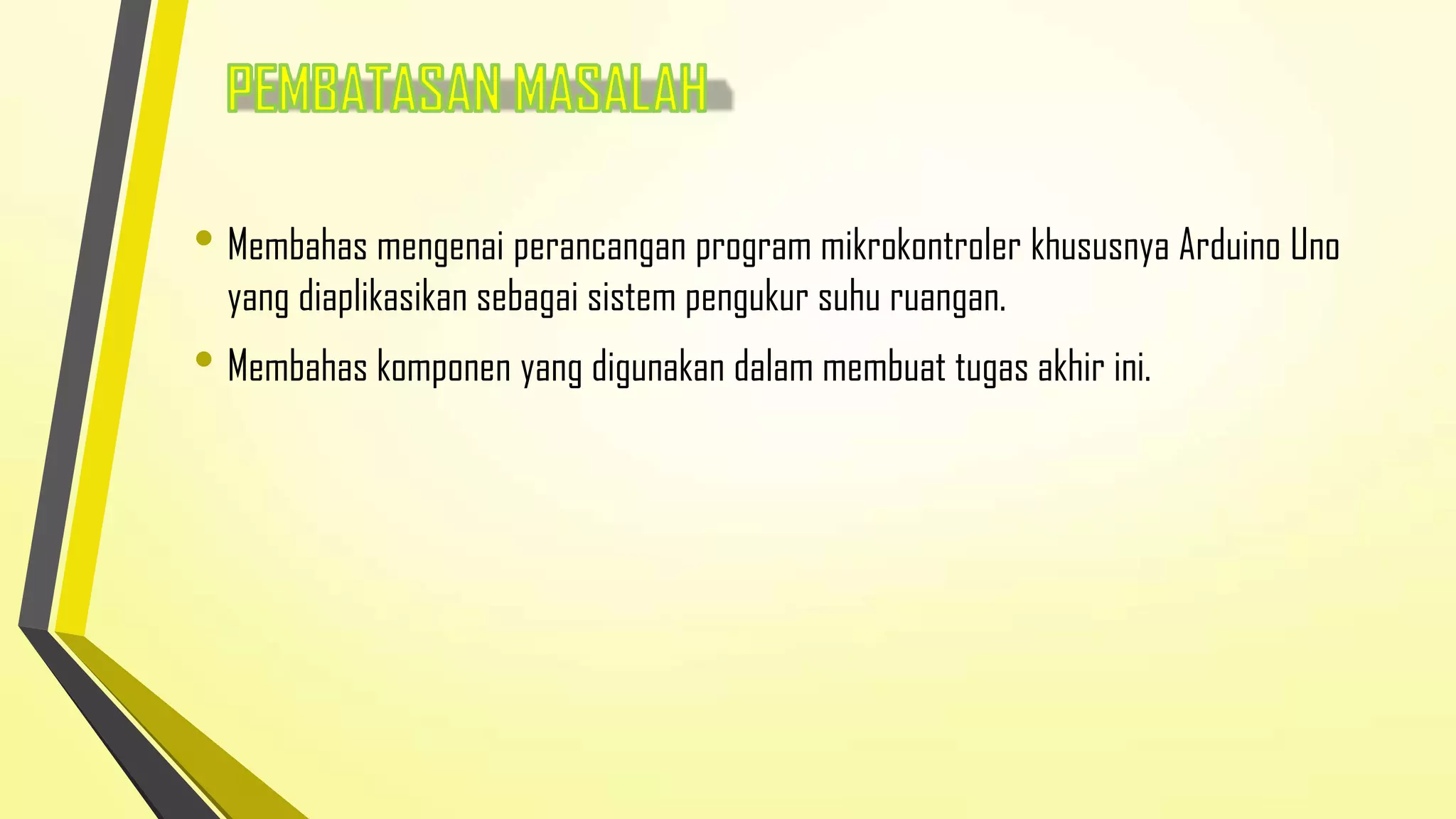

5. • Membahas mengenai perancangan program mikrokontroler khususnya Arduino Uno
yang diaplikasikan sebagai sistem pengukur suhu ruangan.
• Membahas komponen yang digunakan dalam membuat tugas akhir ini.

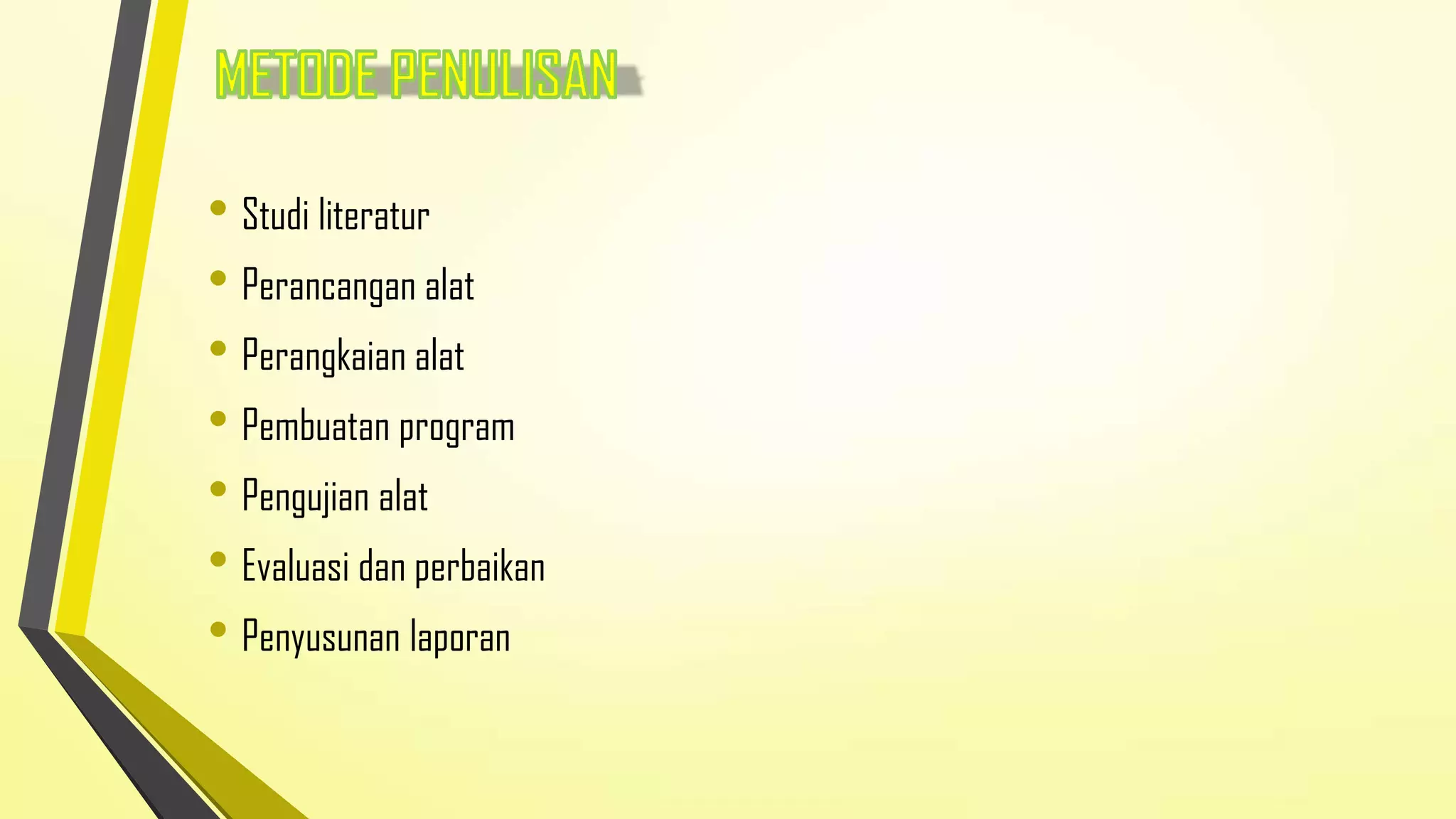

6. • Studi literatur
• Perancangan alat
• Perangkaian alat
• Pembuatan program
• Pengujian alat
• Evaluasi dan perbaikan
• Penyusunan laporan

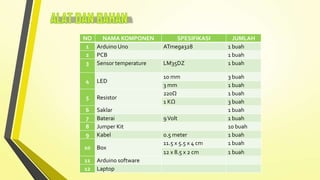

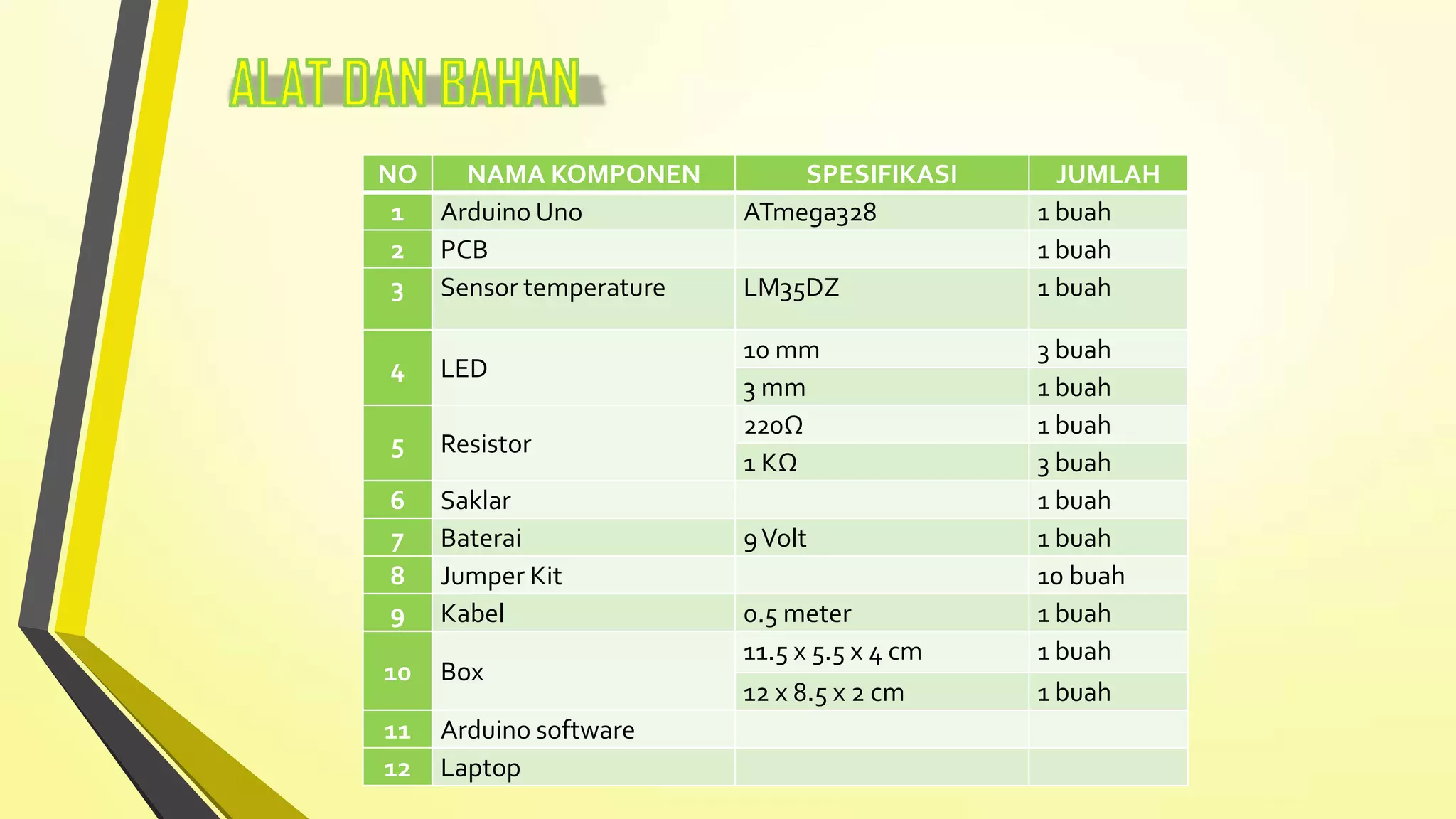

7. Alat dan Bahan
NO
NAMA KOMPONEN
1 Arduino Uno
2 PCB
3 Sensor temperature
4
LED
5
Resistor
6
7
8
9
Saklar
Baterai
Jumper Kit
Kabel
10
Box
11
12
Arduino software
Laptop
SPESIFIKASI
ATmega328
LM35DZ
10 mm
3 mm
220Ω
1 KΩ
JUMLAH
1 buah
1 buah
1 buah
0.5 meter
11.5 x 5.5 x 4 cm
3 buah
1 buah
1 buah
3 buah
1 buah
1 buah
10 buah
1 buah
1 buah
12 x 8.5 x 2 cm
1 buah
9 Volt

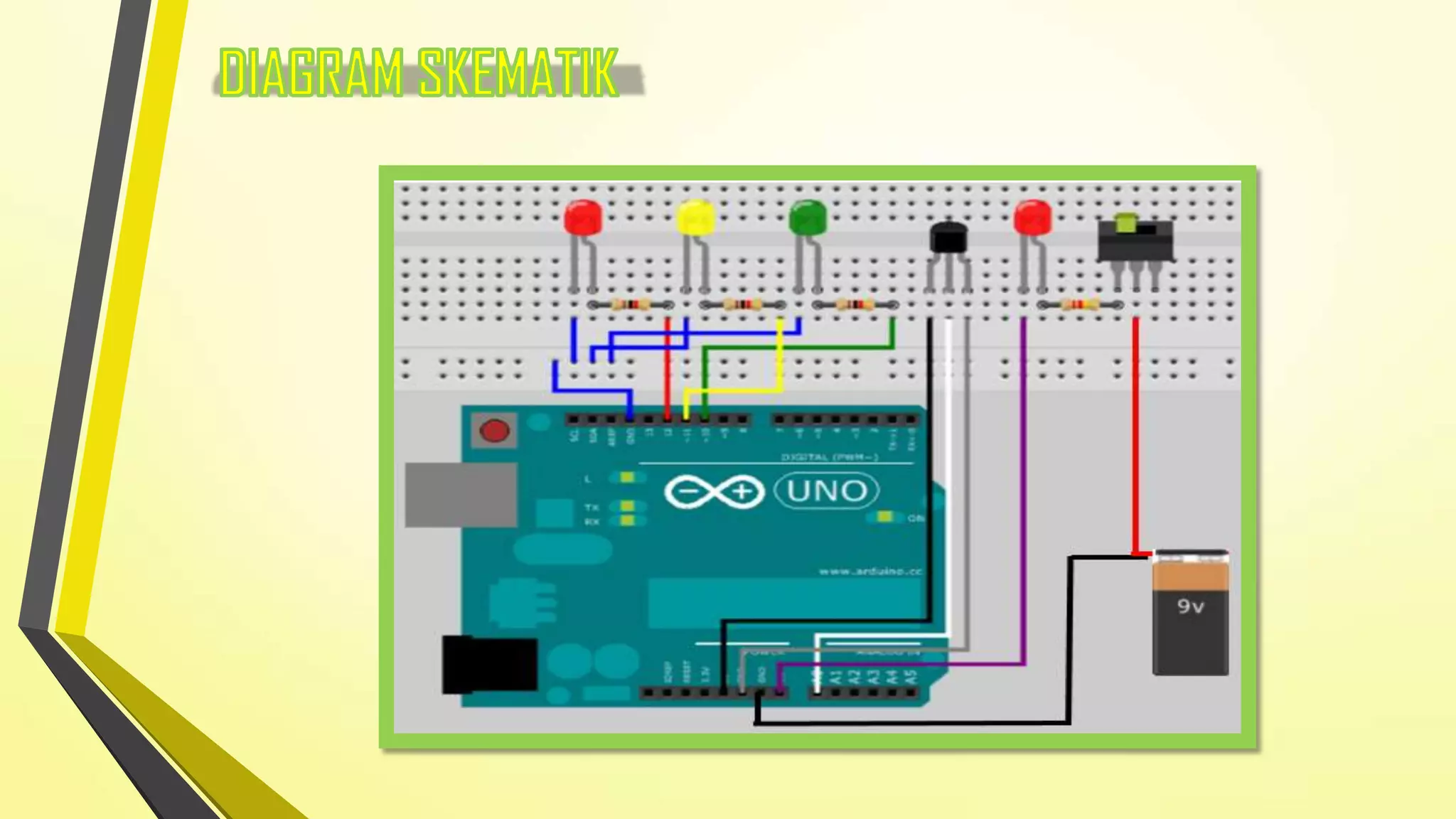

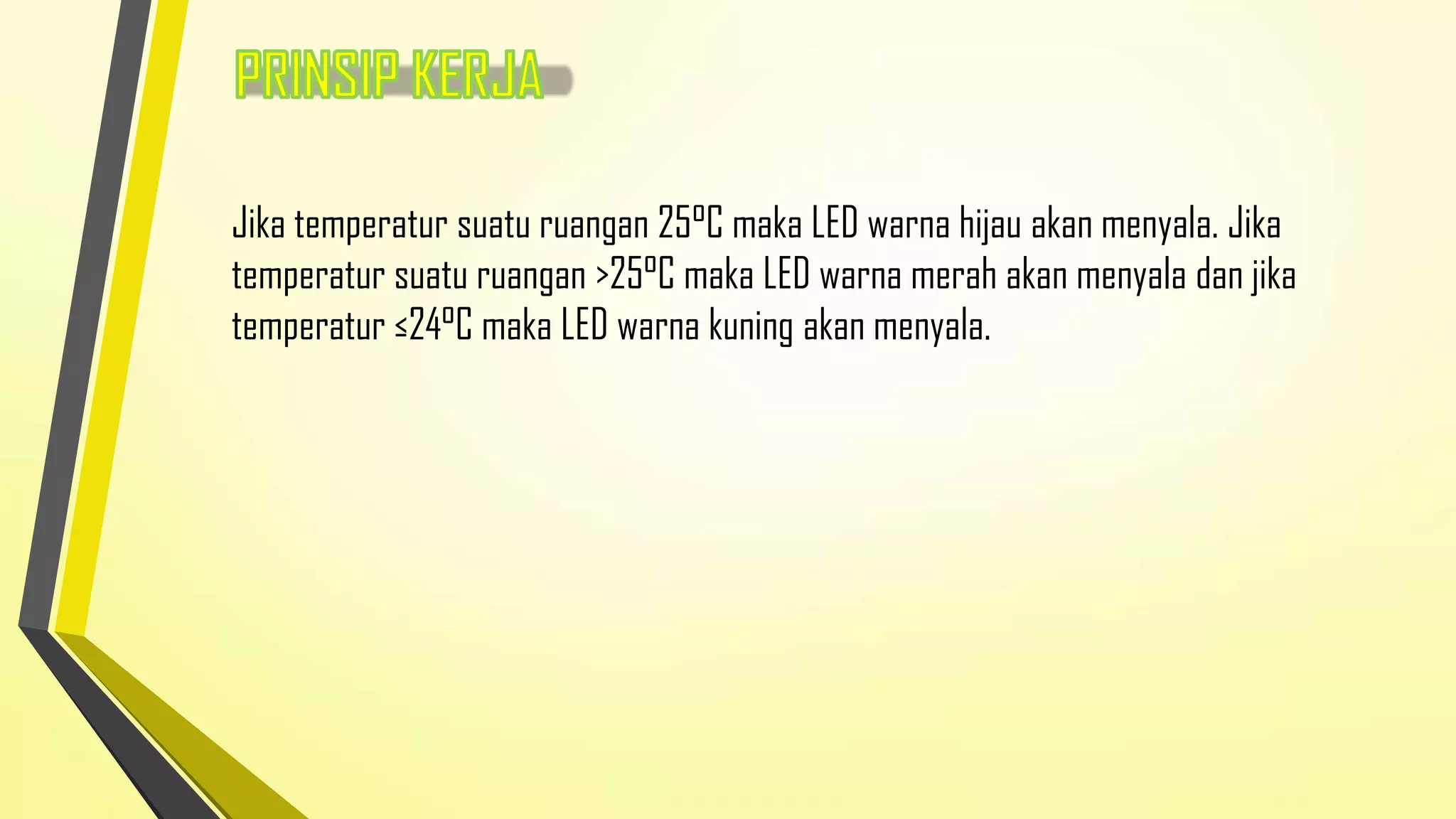

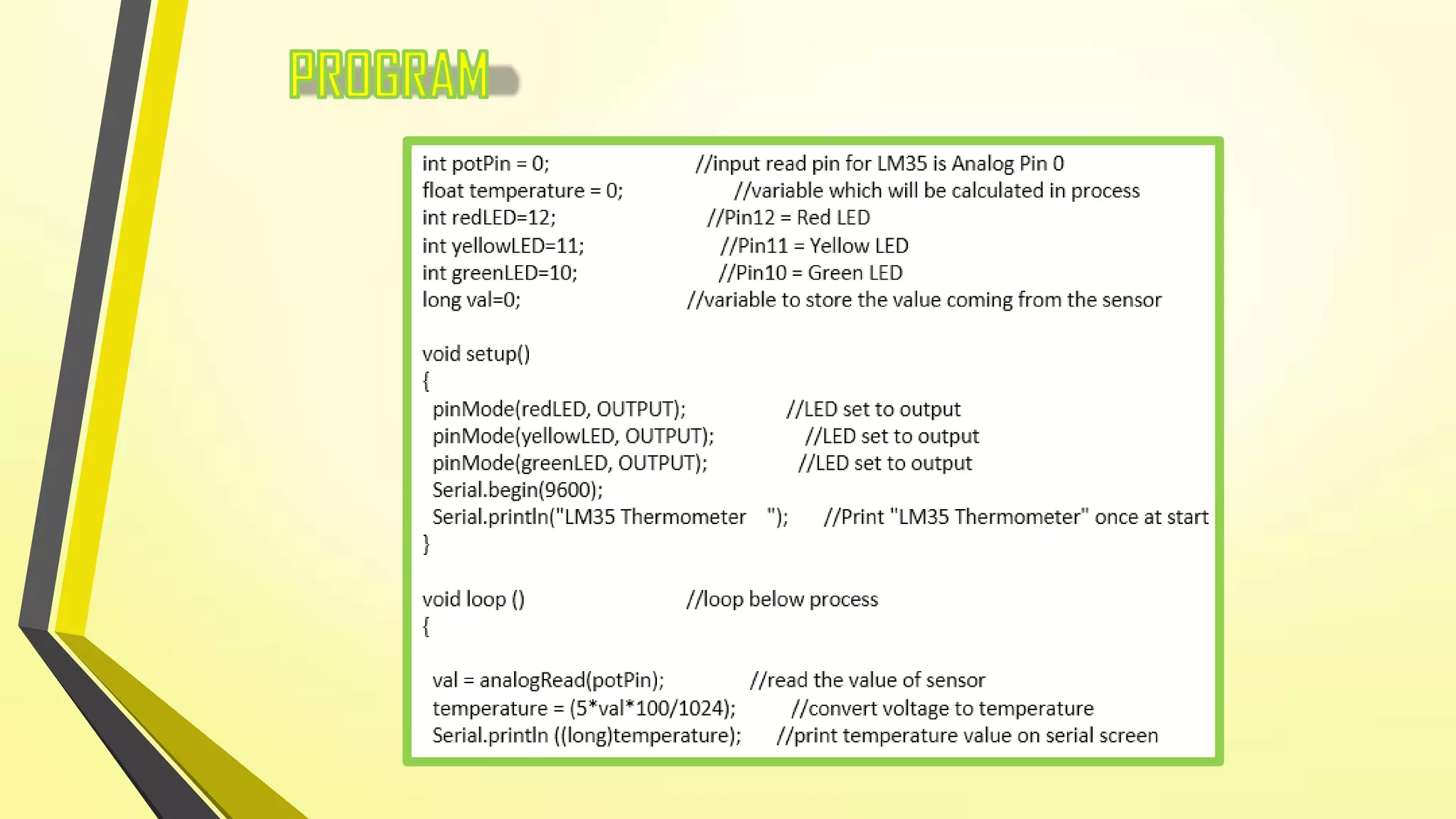

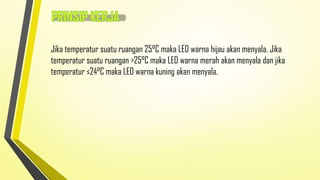

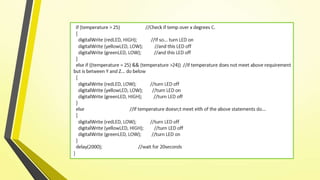

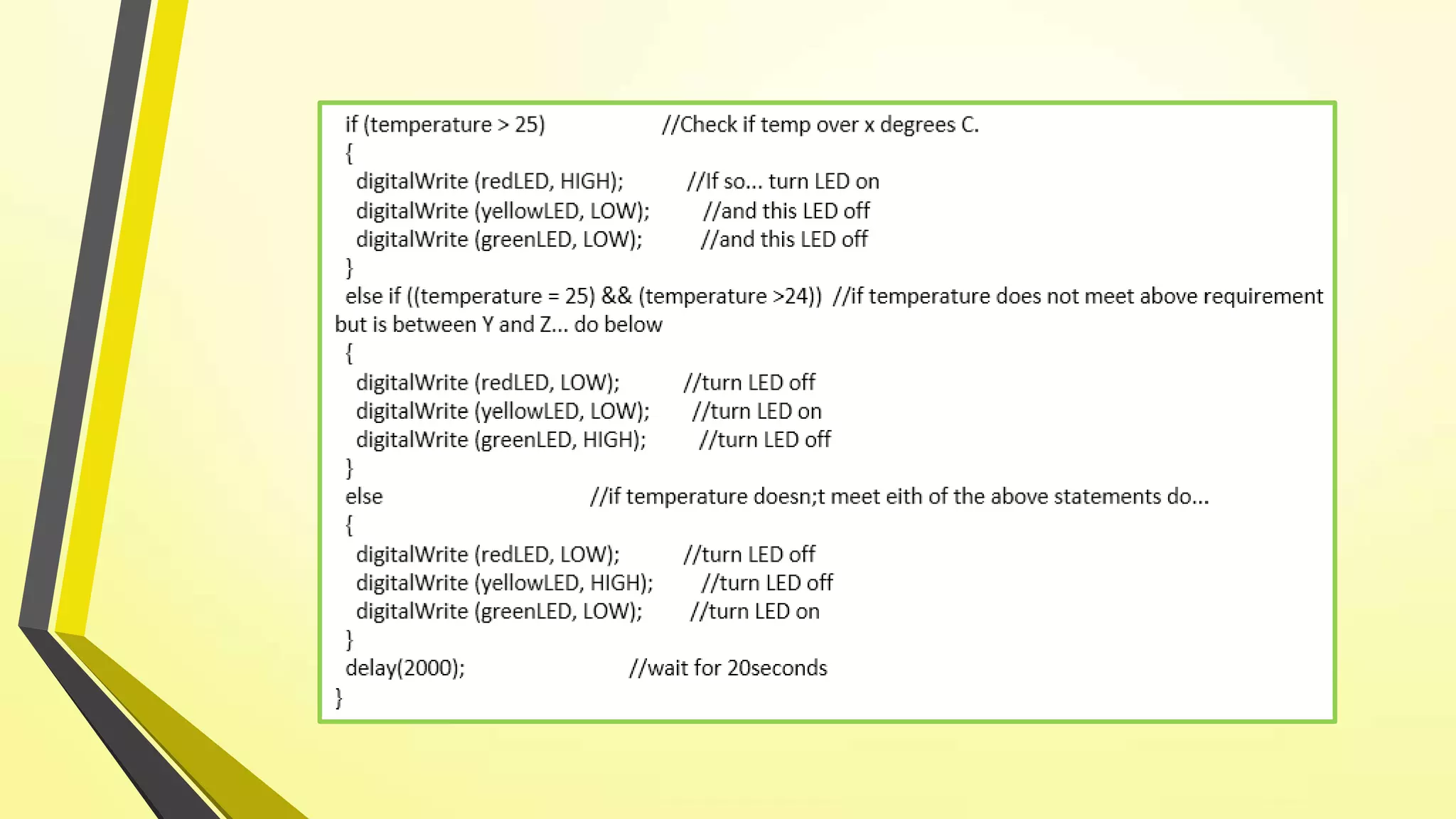

11. Jika temperatur suatu ruangan 25°C maka LED warna hijau akan menyala. Jika
temperatur suatu ruangan >25°C maka LED warna merah akan menyala dan jika
temperatur ≤24°C maka LED warna kuning akan menyala.

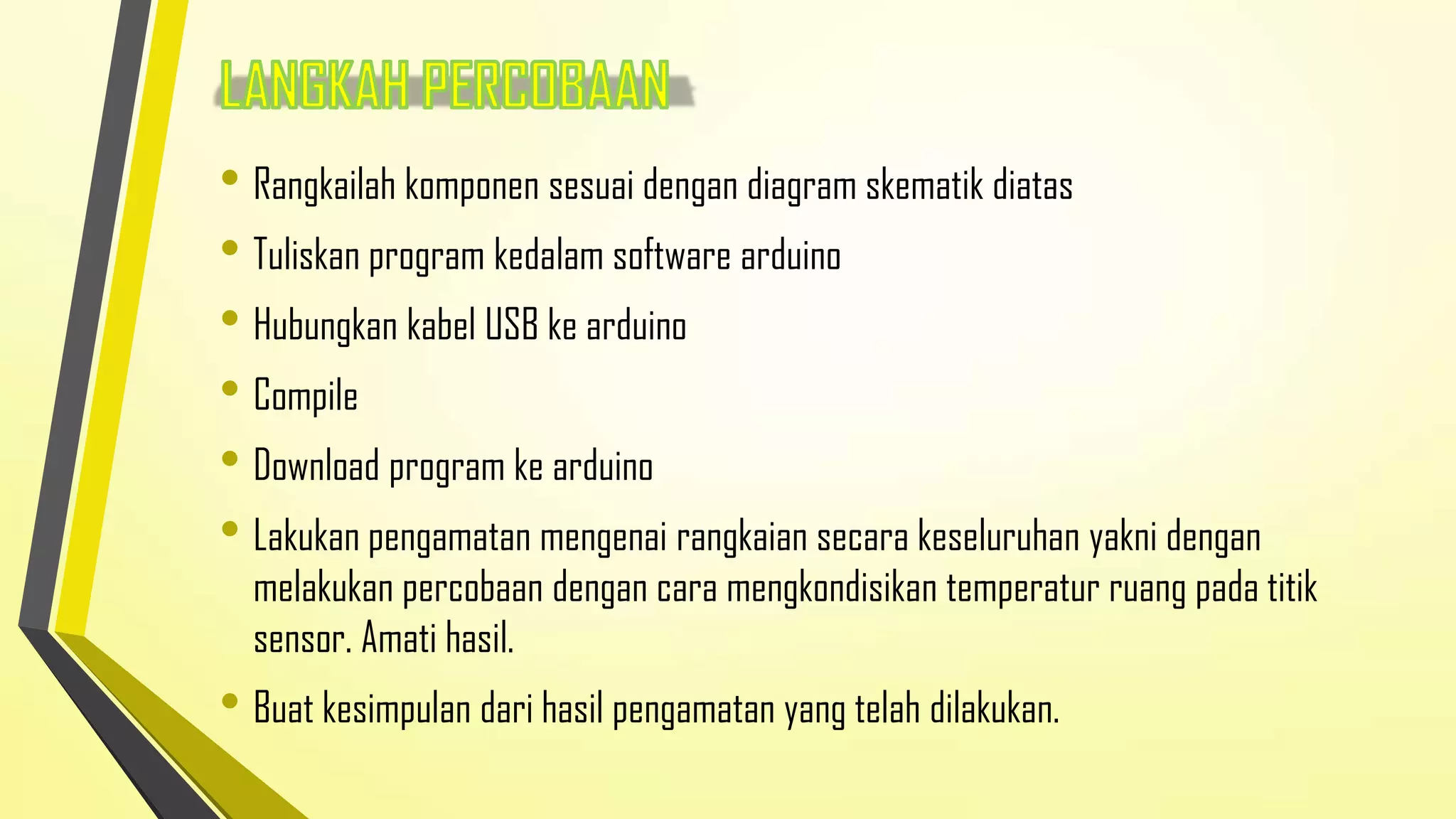

12. • Rangkailah komponen sesuai dengan diagram skematik diatas
• Tuliskan program kedalam software arduino
• Hubungkan kabel USB ke arduino
• Compile
• Download program ke arduino
• Lakukan pengamatan mengenai rangkaian secara keseluruhan yakni dengan
melakukan percobaan dengan cara mengkondisikan temperatur ruang pada titik
sensor. Amati hasil.
• Buat kesimpulan dari hasil pengamatan yang telah dilakukan.

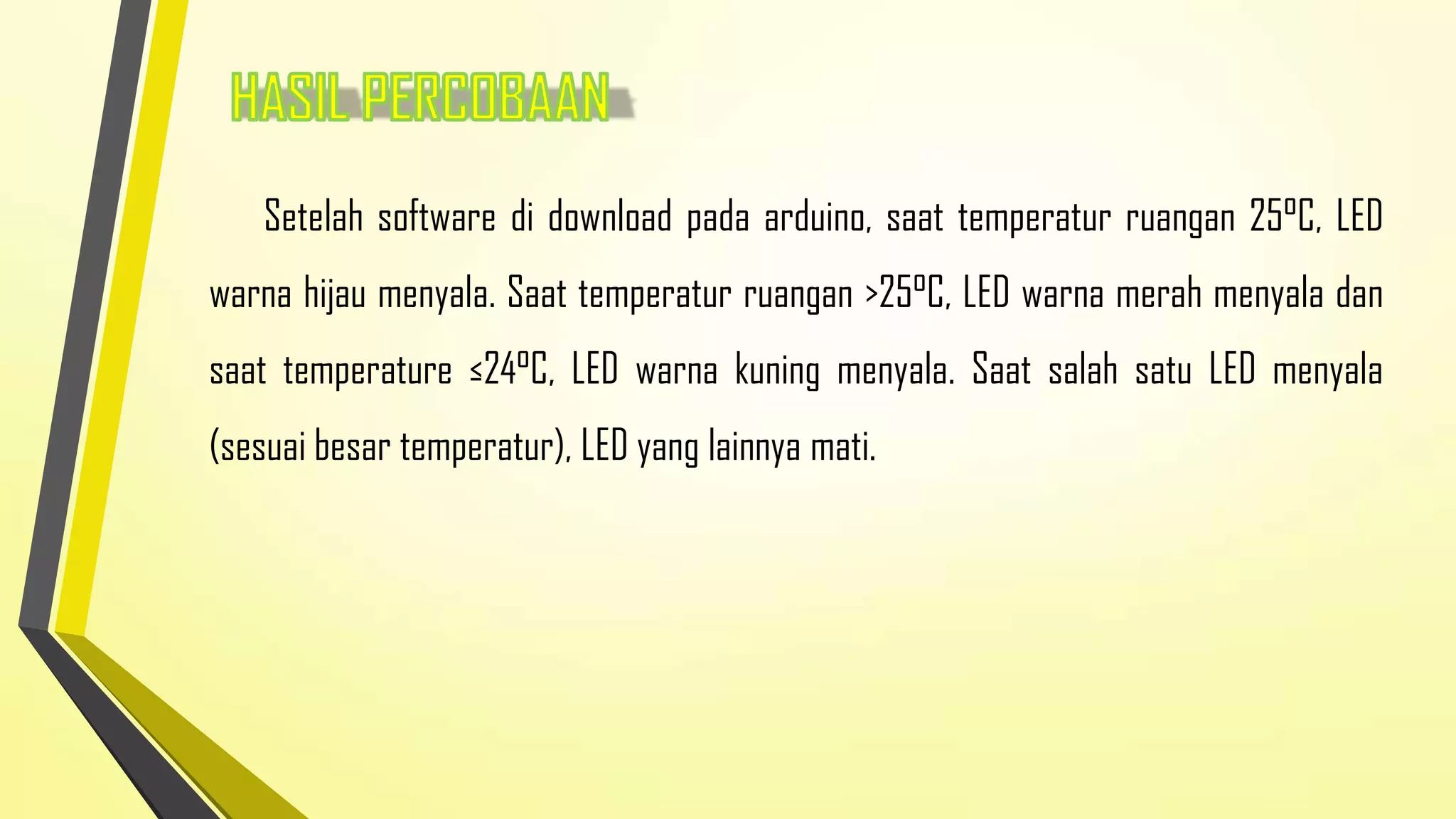

13. Setelah software di download pada arduino, saat temperatur ruangan 25°C, LED
warna hijau menyala. Saat temperatur ruangan >25°C, LED warna merah menyala dan
saat temperature ≤24°C, LED warna kuning menyala. Saat salah satu LED menyala
(sesuai besar temperatur), LED yang lainnya mati.

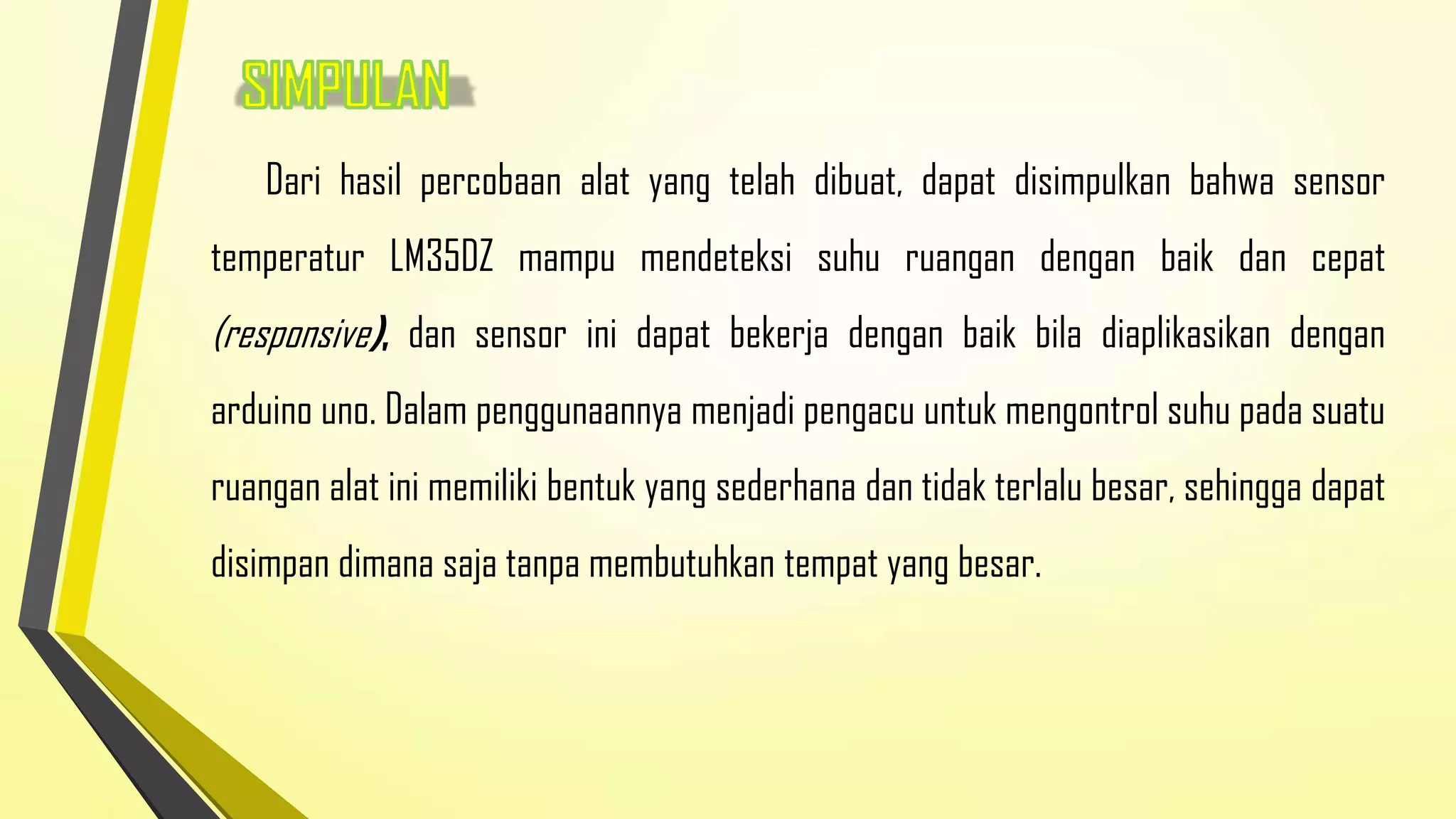

14. Dari hasil percobaan alat yang telah dibuat, dapat disimpulkan bahwa sensor
temperatur LM35DZ mampu mendeteksi suhu ruangan dengan baik dan cepat
(responsive), dan sensor ini dapat bekerja dengan baik bila diaplikasikan dengan
arduino uno. Dalam penggunaannya menjadi pengacu untuk mengontrol suhu pada suatu
ruangan alat ini memiliki bentuk yang sederhana dan tidak terlalu besar, sehingga dapat
disimpan dimana saja tanpa membutuhkan tempat yang besar.

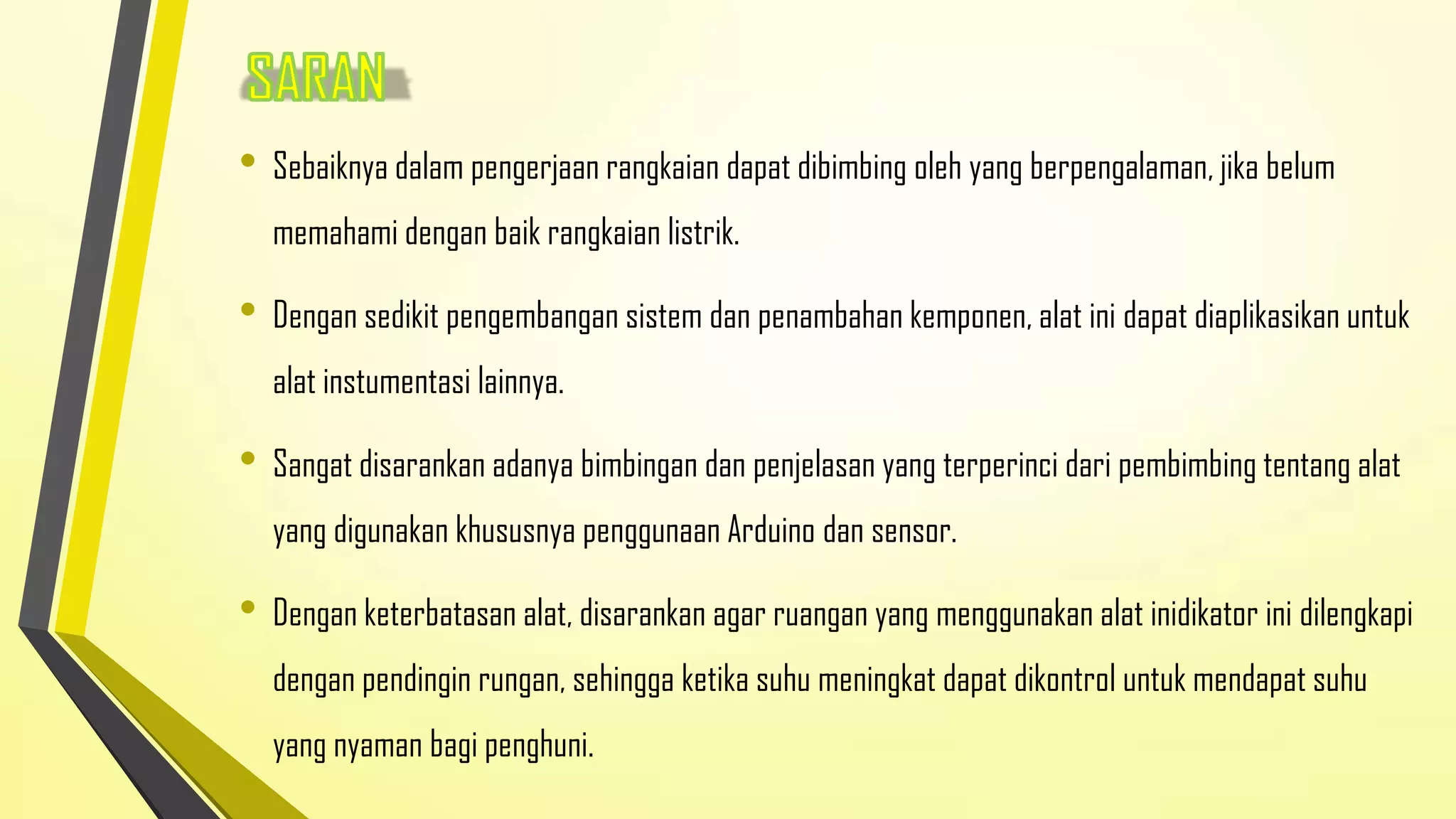

15. • Sebaiknya dalam pengerjaan rangkaian dapat dibimbing oleh yang berpengalaman, jika belum
memahami dengan baik rangkaian listrik.
• Dengan sedikit pengembangan sistem dan penambahan kemponen, alat ini dapat diaplikasikan untuk
alat instumentasi lainnya.
• Sangat disarankan adanya bimbingan dan penjelasan yang terperinci dari pembimbing tentang alat
yang digunakan khususnya penggunaan Arduino dan sensor.
• Dengan keterbatasan alat, disarankan agar ruangan yang menggunakan alat inidikator ini dilengkapi
dengan pendingin rungan, sehingga ketika suhu meningkat dapat dikontrol untuk mendapat suhu
yang nyaman bagi penghuni.

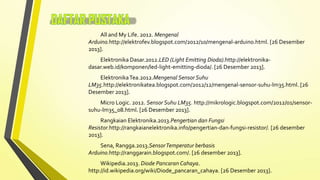

16. All and My Life. 2012. Mengenal
