Scimage 手機顯微鏡 組裝說明書

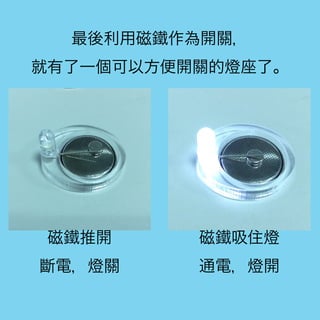

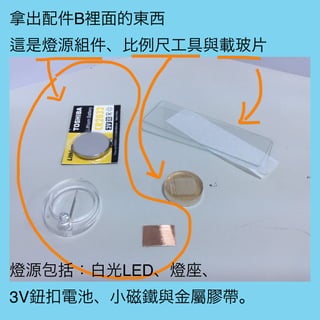

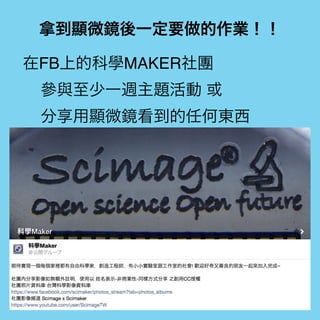

本文件是關於如何組裝scimage手機顯微鏡的詳細說明，包括所需配件和操作步驟。文檔中還介紹了燈源組件的製作及其使用方法。最後，使用者被鼓勵參與社團活動和分享觀察結果。
Scimage 手機顯微鏡 組裝說明書
- 1. 編輯 寫：吳曜如 (fish.wu@gmail.com )（2015初版） Scimage 手機顯微鏡 組裝說明書
- 2.

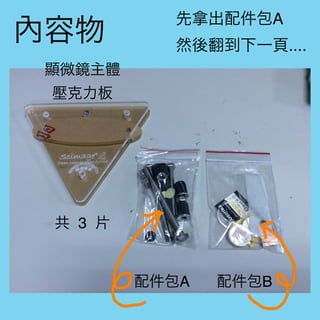

- 3. 配件包A 配件包B 顯微鏡主體 壓克力板 共 3片 內容物 先拿出配件包A 然後翻到下一頁....

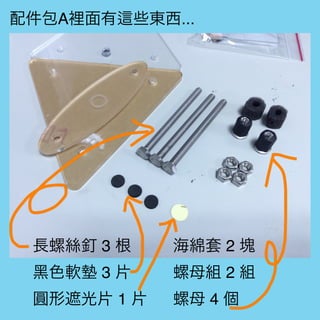

- 4. 配件包A裡面有 些東西... 長螺絲釘 3根 黑色軟 3 片 圓形遮光片 1 片 海綿套 2 塊 螺母組 2 組 螺母 4 個

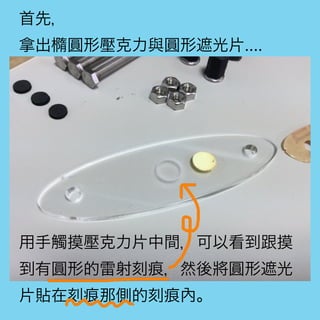

- 5.

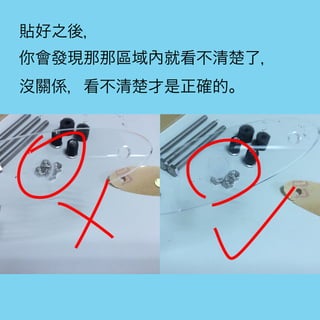

- 6.

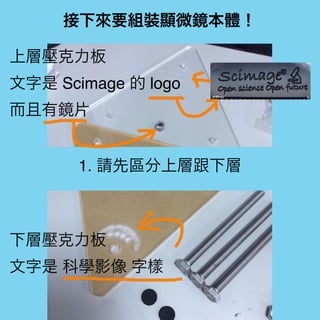

- 7. 接下來要組裝顯微鏡本體！ 1. 請先區分上層跟下層 上層壓克力板 文字是 Scimage的 logo 而且有鏡片 下層壓克力板 文字是 科學影像 字樣
- 8. 2. 取出下層壓克力板、 3根長螺絲、 螺母組、海綿軟套以及黑色軟 。

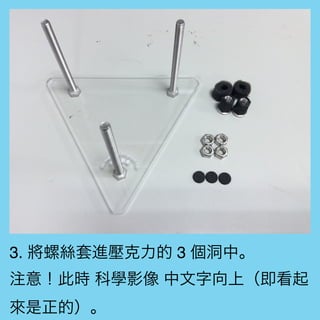

- 9. 3. 將螺絲套進壓克力的 3個洞中。 注意！此時 科學影像 中文字向上（即看起 來是正的）。

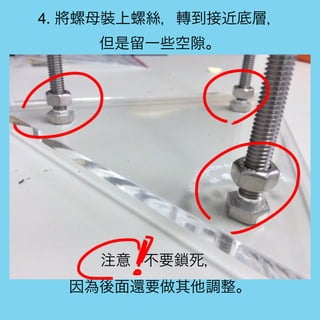

- 10. 4. 將螺母裝上螺絲，轉到接近底層， 但是留一些空 。 注意不要鎖死， 因為後面還要做其他調整。

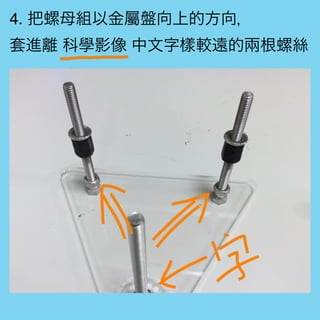

- 11. 4. 把螺母組以金屬盤向上的方向， 套進離 科學影像中文字樣較遠的兩根螺絲

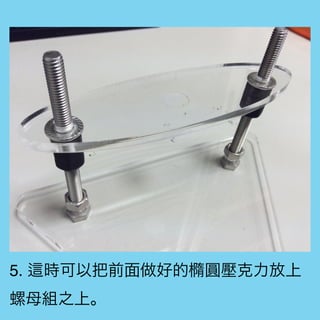

- 12.

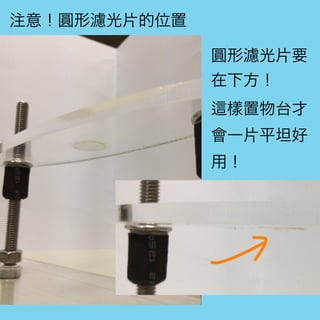

- 13.

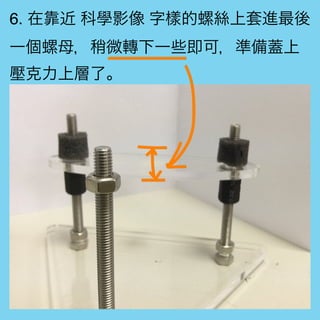

- 14. 6. 在靠近 科學影像字樣的螺絲上套進最後 一個螺母，稍微轉下一些即可，準備蓋上 壓克力上層了。

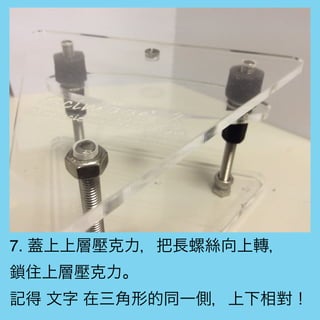

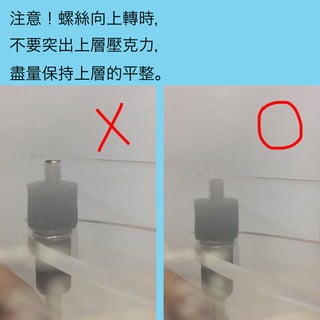

- 15. 7. 蓋上上層壓克力，把長螺絲向上轉， 鎖住上層壓克力。 記得 文字在三角形的同一側，上下相對！
- 16.

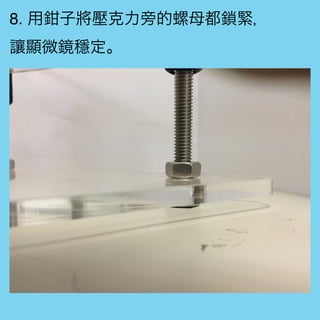

- 17.

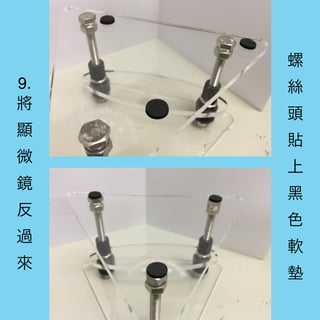

- 18.

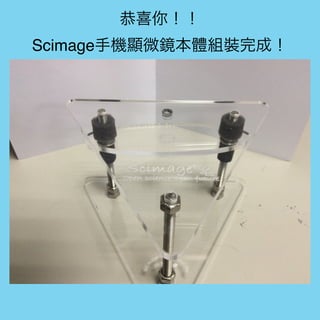

- 19.
- 20.

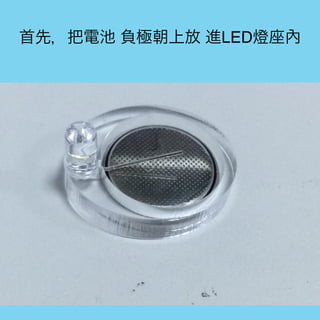

- 21.

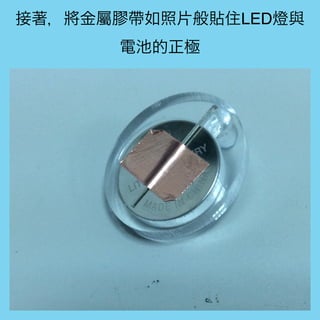

- 22.
- 23.
- 24.

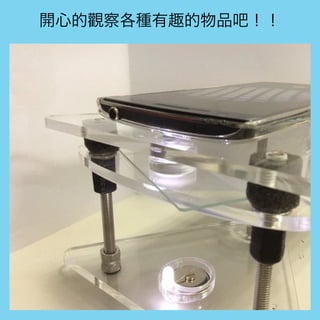

- 25.
- 26.
