ROUTING

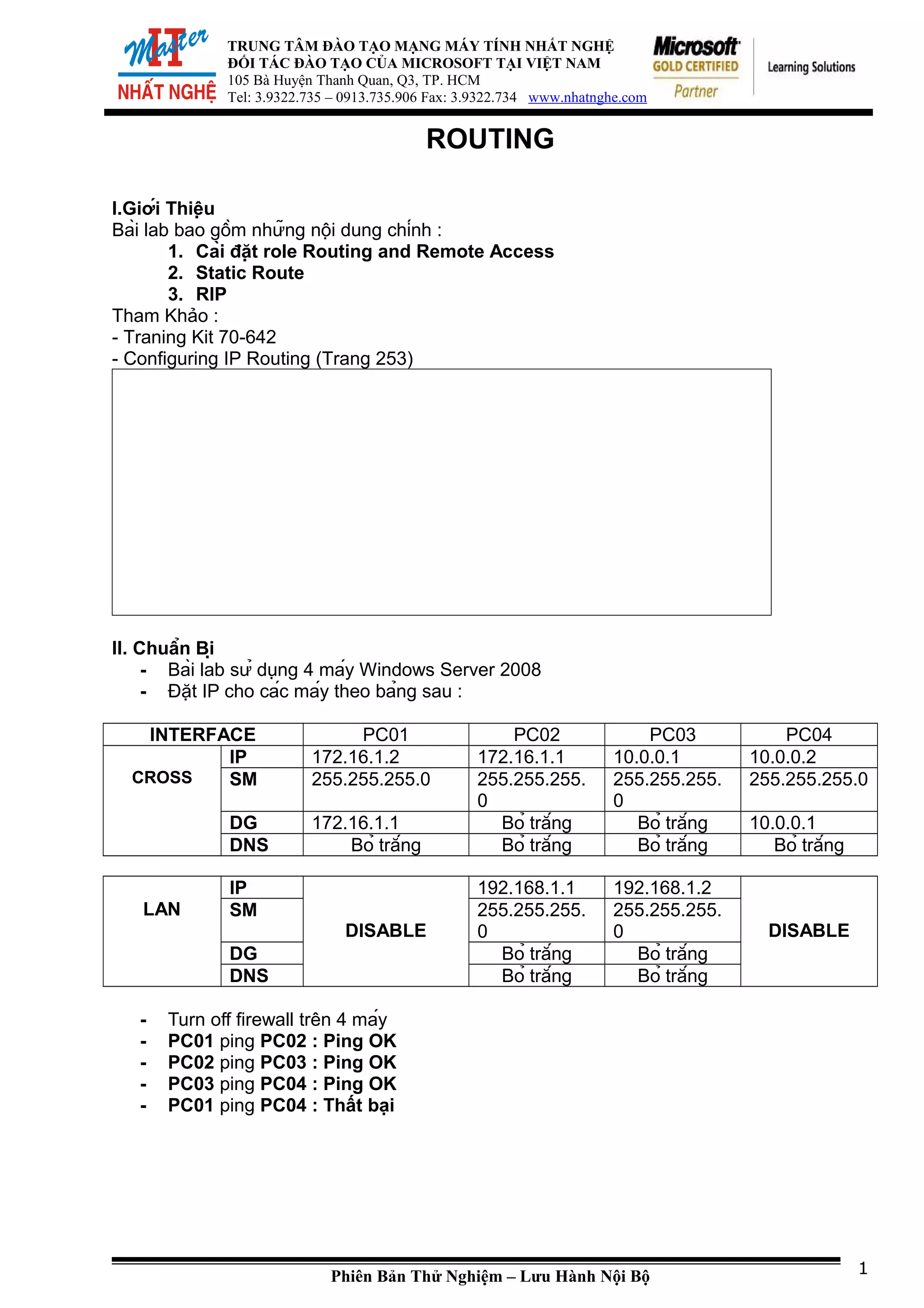

I.Giới Thiệu
Bài lab bao gồm những nội dung chính :
1. Cài đặt role Routing and Remote Access
2. Static Route
3. RIP
Tham Khảo :
- Traning Kit 70-642
- Configuring IP Routing (Trang 253)
II. Chuẩn Bị
- Bài lab sử dụng 4 máy Windows Server 2008
- Đặt IP cho các máy theo bảng sau :
INTERFACE PC01 PC02 PC03 PC04
CROSS
IP 172.16.1.2 172.16.1.1 10.0.0.1 10.0.0.2
SM 255.255.255.0 255.255.255.
0
255.255.255.
0
255.255.255.0
DG 172.16.1.1 Bỏ trắng Bỏ trắng 10.0.0.1
DNS Bỏ trắng Bỏ trắng Bỏ trắng Bỏ trắng
LAN
IP
DISABLE
192.168.1.1 192.168.1.2
DISABLE
SM 255.255.255.
0
255.255.255.
0
DG Bỏ trắng Bỏ trắng
DNS Bỏ trắng Bỏ trắng
- Turn off firewall trên 4 máy
- PC01 ping PC02 : Ping OK
- PC02 ping PC03 : Ping OK
- PC03 ping PC04 : Ping OK
- PC01 ping PC04 : Thất bại
Phiên Bản Thử Nghiệm – Lưu Hành Nội Bộ 1

2. TRUNG TÂM ĐÀO TẠO MẠNG MÁY TÍNH NHẤT NGHỆ
ĐỐI TÁC ĐÀO TẠO CỦA MICROSOFT TẠI VIỆT NAM
105 Bà Huyện Thanh Quan, Q3, TP. HCM
Tel: 3.9322.735 – 0913.735.906 Fax: 3.9322.734 www.nhatnghe.com
III. Thực Hiện

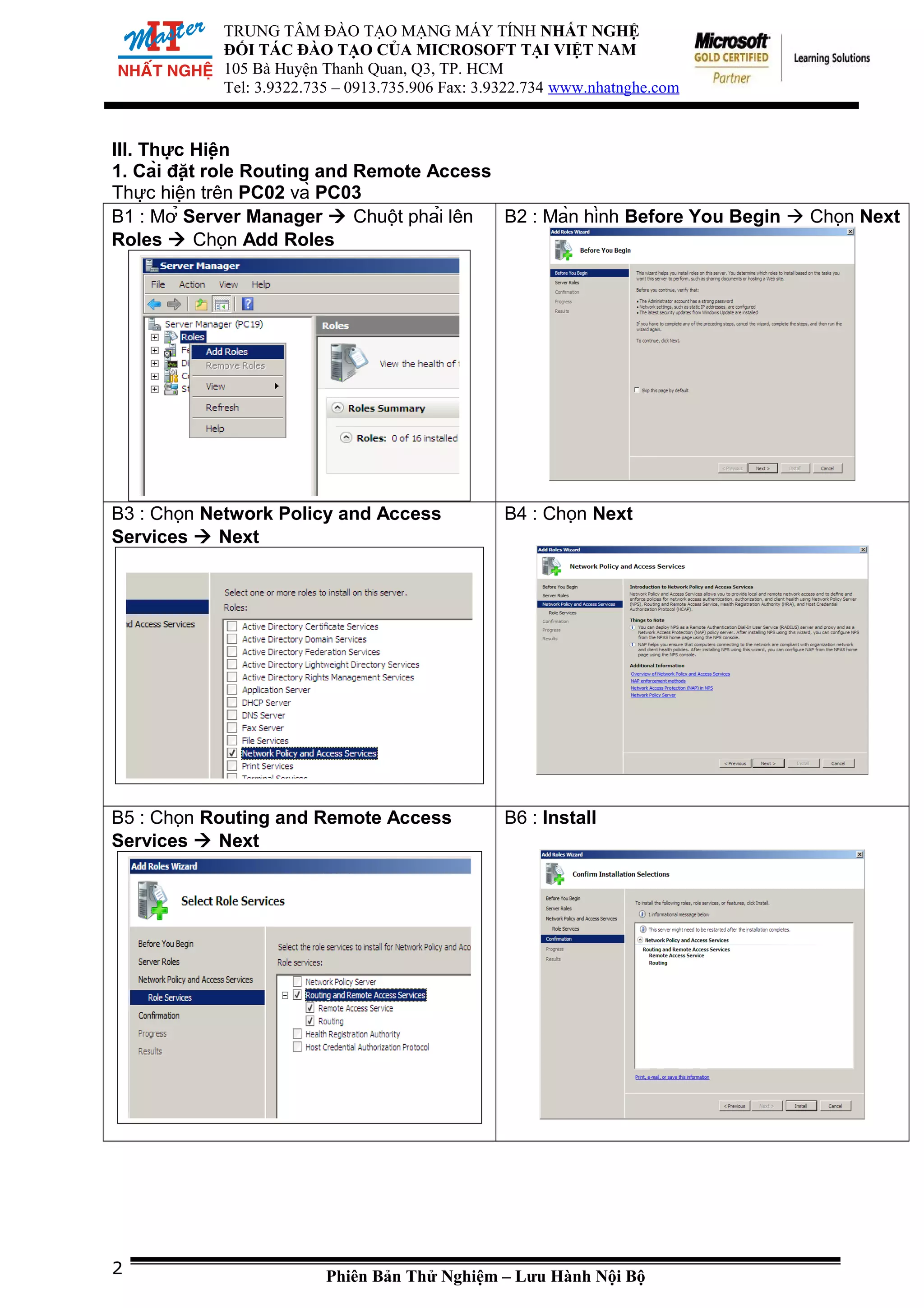

1. Cài đặt role Routing and Remote Access
Thực hiện trên PC02 và PC03
B1 : Mở Server Manager  Chuột phải lên
Roles  Chọn Add Roles
B2 : Màn hình Before You Begin  Chọn Next
B3 : Chọn Network Policy and Access
Services  Next
B4 : Chọn Next
B5 : Chọn Routing and Remote Access
Services  Next
B6 : Install
Phiên Bản Thử Nghiệm – Lưu Hành Nội Bộ2

3. TRUNG TÂM ĐÀO TẠO MẠNG MÁY TÍNH NHẤT NGHỆ
ĐỐI TÁC ĐÀO TẠO CỦA MICROSOFT TẠI VIỆT NAM
105 Bà Huyện Thanh Quan, Q3, TP. HCM
Tel: 3.9322.735 – 0913.735.906 Fax: 3.9322.734 www.nhatnghe.com

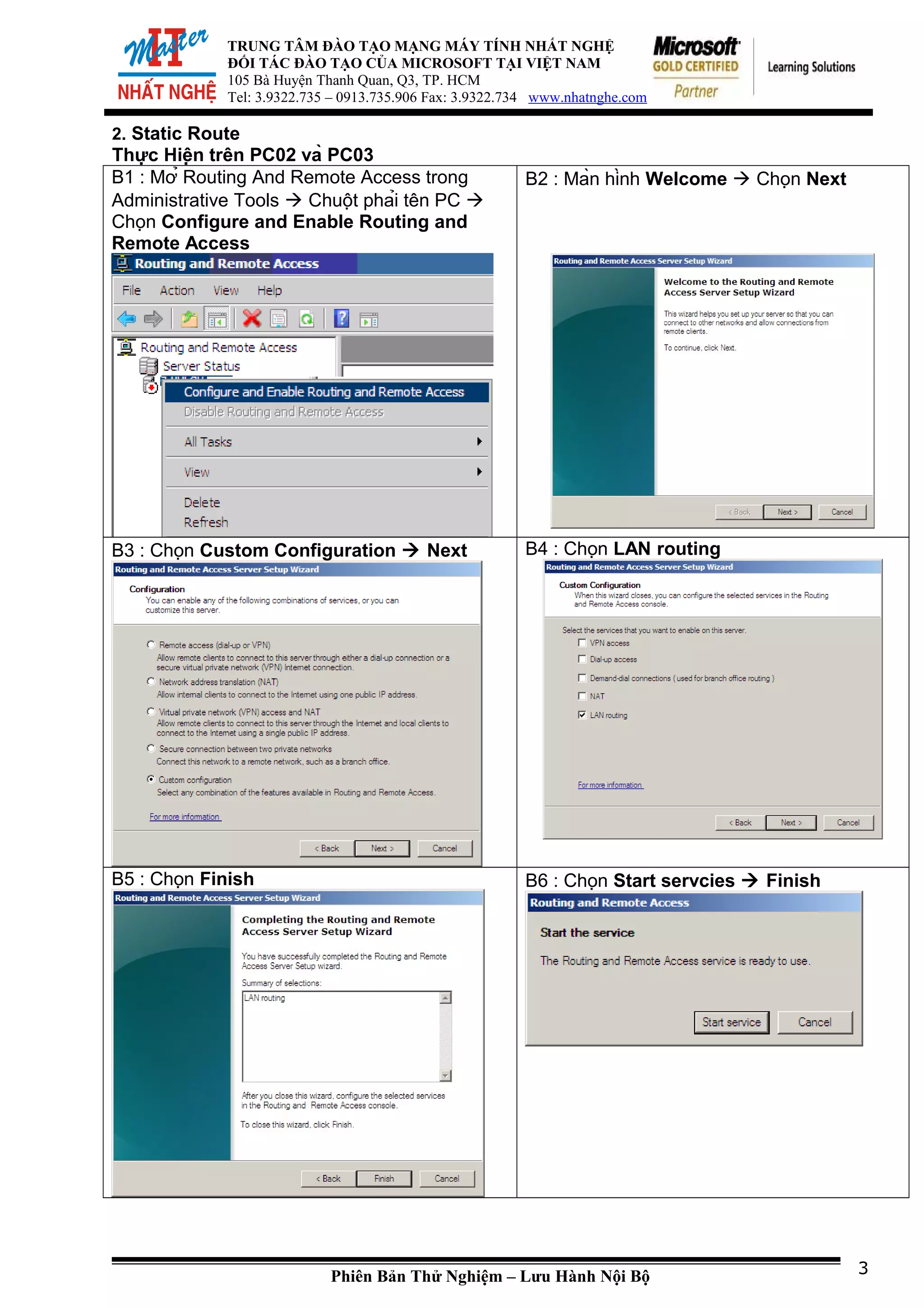

2. Static Route
Thực Hiện trên PC02 và PC03
B1 : Mở Routing And Remote Access trong
Administrative Tools  Chuột phải tên PC 
Chọn Configure and Enable Routing and
Remote Access
B2 : Màn hình Welcome  Chọn Next
B3 : Chọn Custom Configuration  Next B4 : Chọn LAN routing
B5 : Chọn Finish B6 : Chọn Start servcies  Finish
Phiên Bản Thử Nghiệm – Lưu Hành Nội Bộ 3

4. TRUNG TÂM ĐÀO TẠO MẠNG MÁY TÍNH NHẤT NGHỆ
ĐỐI TÁC ĐÀO TẠO CỦA MICROSOFT TẠI VIỆT NAM
105 Bà Huyện Thanh Quan, Q3, TP. HCM
Tel: 3.9322.735 – 0913.735.906 Fax: 3.9322.734 www.nhatnghe.com

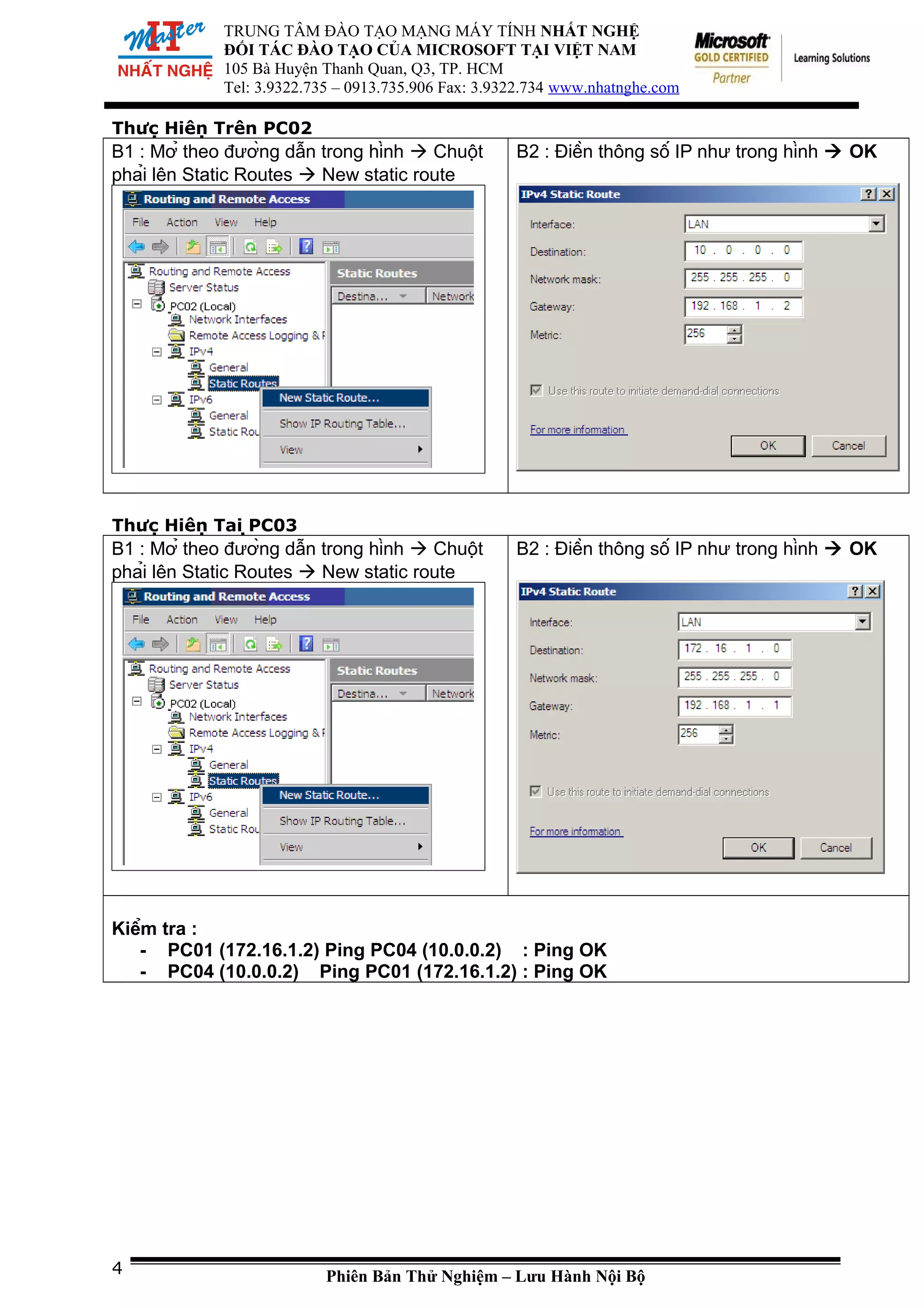

Thực Hiện Trên PC02
B1 : Mở theo đường dẫn trong hình  Chuột
phải lên Static Routes  New static route
B2 : Điền thông số IP như trong hình  OK
Thực Hiện Tại PC03
B1 : Mở theo đường dẫn trong hình  Chuột
phải lên Static Routes  New static route
B2 : Điền thông số IP như trong hình  OK
Kiểm tra :
- PC01 (172.16.1.2) Ping PC04 (10.0.0.2) : Ping OK
- PC04 (10.0.0.2) Ping PC01 (172.16.1.2) : Ping OK
Phiên Bản Thử Nghiệm – Lưu Hành Nội Bộ4

5. TRUNG TÂM ĐÀO TẠO MẠNG MÁY TÍNH NHẤT NGHỆ
ĐỐI TÁC ĐÀO TẠO CỦA MICROSOFT TẠI VIỆT NAM
105 Bà Huyện Thanh Quan, Q3, TP. HCM
Tel: 3.9322.735 – 0913.735.906 Fax: 3.9322.734 www.nhatnghe.com

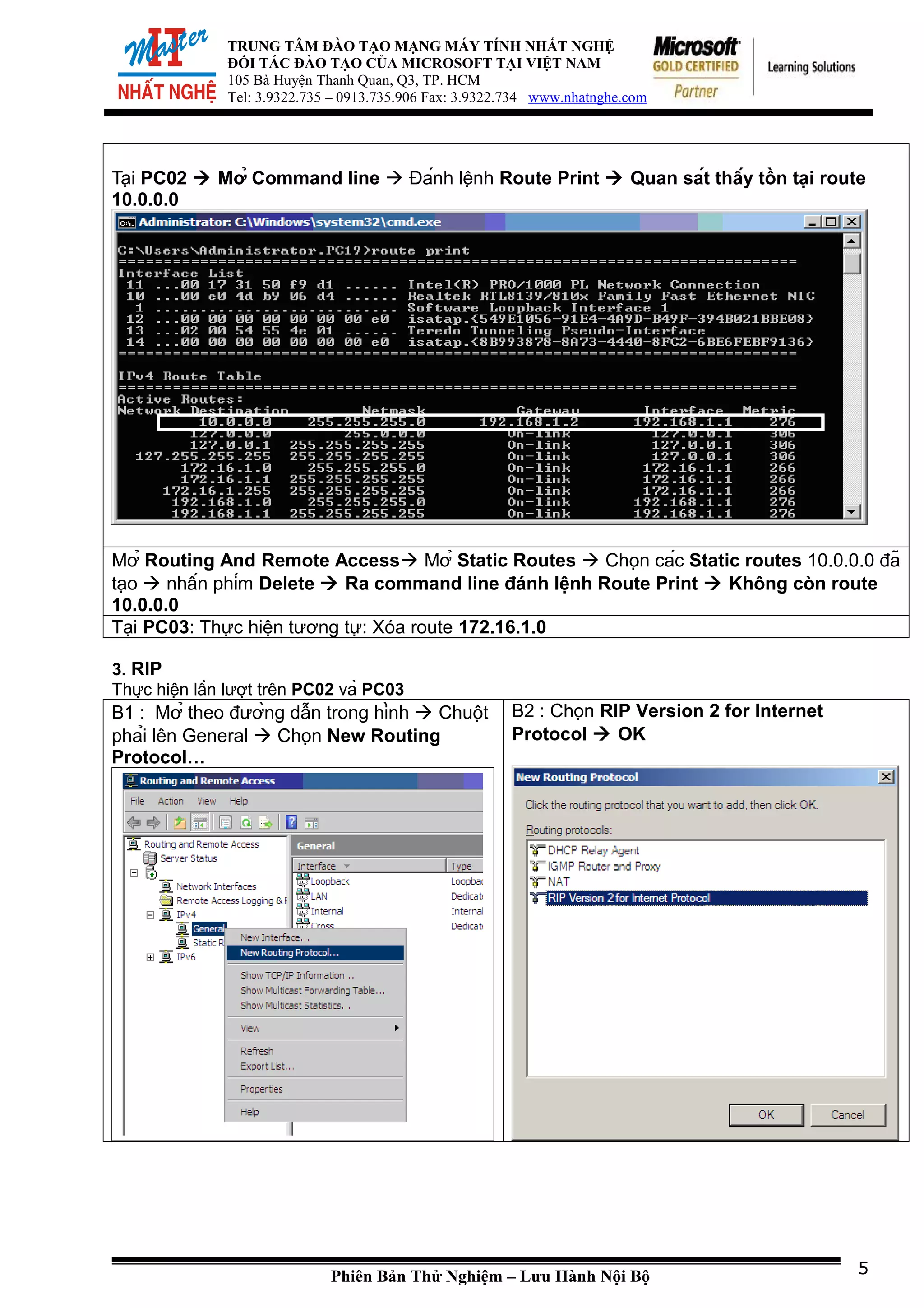

Tại PC02  Mở Command line  Đánh lệnh Route Print  Quan sát thấy tồn tại route
10.0.0.0
Mở Routing And Remote Access Mở Static Routes  Chọn các Static routes 10.0.0.0 đã
tạo  nhấn phím Delete  Ra command line đánh lệnh Route Print  Không còn route
10.0.0.0
Tại PC03: Thực hiện tương tự: Xóa route 172.16.1.0
3. RIP
Thực hiện lần lượt trên PC02 và PC03
B1 : Mở theo đường dẫn trong hình  Chuột
phải lên General  Chọn New Routing
Protocol…
B2 : Chọn RIP Version 2 for Internet
Protocol  OK
Phiên Bản Thử Nghiệm – Lưu Hành Nội Bộ 5

6. TRUNG TÂM ĐÀO TẠO MẠNG MÁY TÍNH NHẤT NGHỆ
ĐỐI TÁC ĐÀO TẠO CỦA MICROSOFT TẠI VIỆT NAM
105 Bà Huyện Thanh Quan, Q3, TP. HCM
Tel: 3.9322.735 – 0913.735.906 Fax: 3.9322.734 www.nhatnghe.com

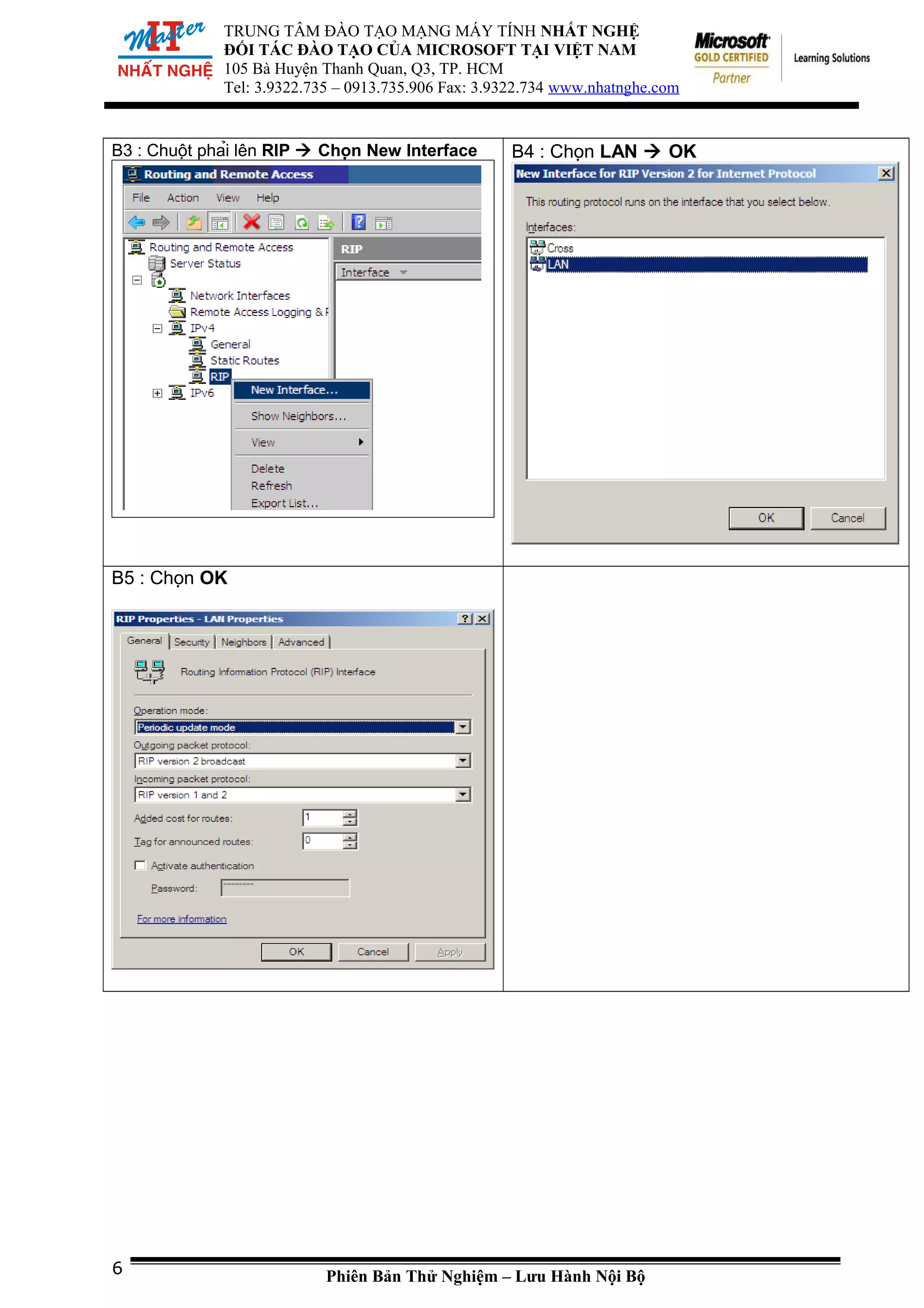

B3 : Chuột phải lên RIP  Chọn New Interface B4 : Chọn LAN  OK
B5 : Chọn OK
Phiên Bản Thử Nghiệm – Lưu Hành Nội Bộ6

7. TRUNG TÂM ĐÀO TẠO MẠNG MÁY TÍNH NHẤT NGHỆ
ĐỐI TÁC ĐÀO TẠO CỦA MICROSOFT TẠI VIỆT NAM
105 Bà Huyện Thanh Quan, Q3, TP. HCM
Tel: 3.9322.735 – 0913.735.906 Fax: 3.9322.734 www.nhatnghe.com

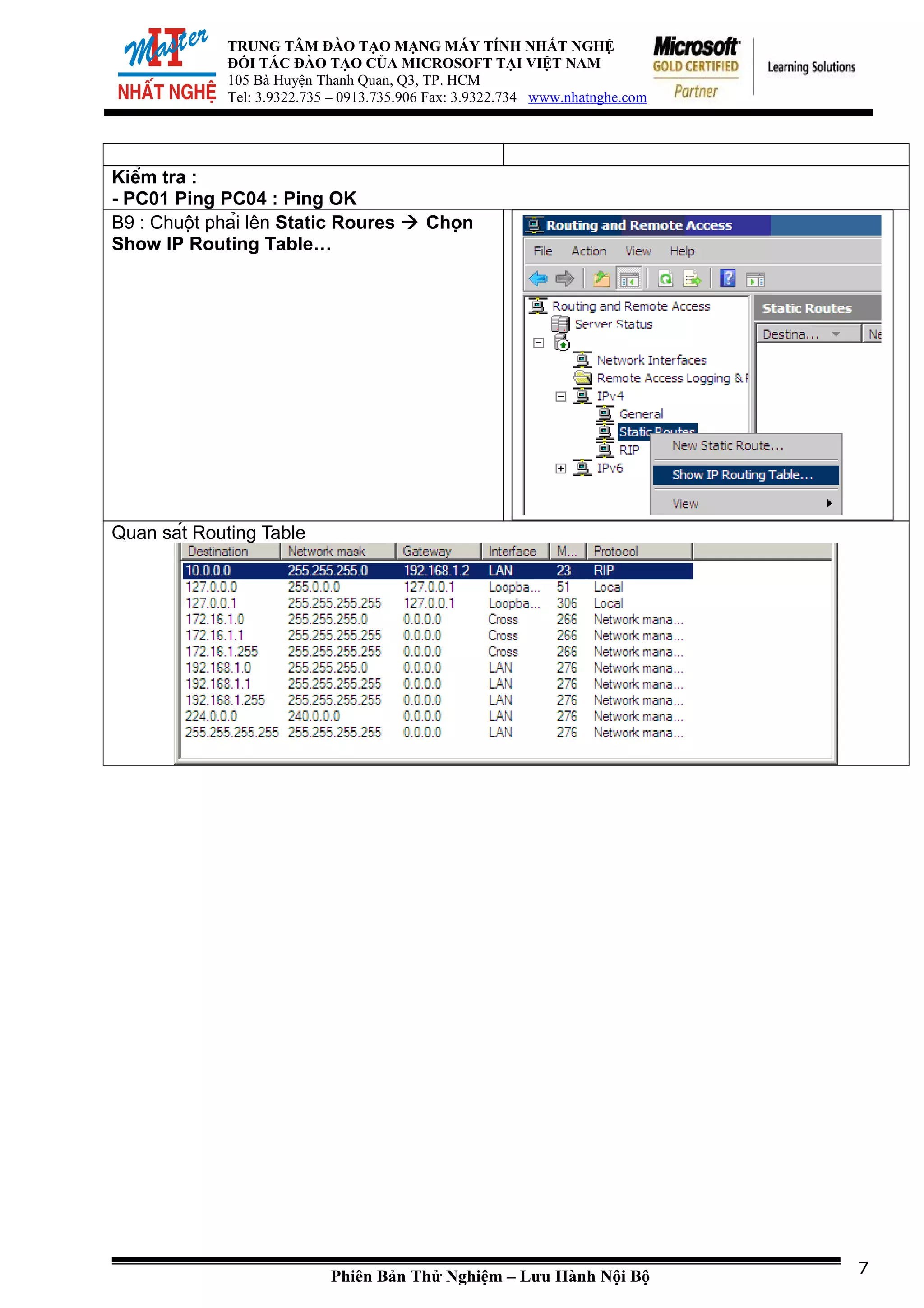

Kiểm tra :
- PC01 Ping PC04 : Ping OK
B9 : Chuột phải lên Static Roures  Chọn
Show IP Routing Table…
Quan sát Routing Table
Phiên Bản Thử Nghiệm – Lưu Hành Nội Bộ 7
