1. BÁO CÁO THỰC TẬP
Họ Tên Sinh Viên : TRẦN NHẬT TRINH
Đề Tài
Kết nối VPN Site to Site.
Mail Server Mdaemon.
Tạo web Joomla.

2. Mục Lục
Kết nối VPN Site ti Site (local)..................................................
 Định Nghĩa ........................................................................
 Mục Đích............................................................................
 Sơ Đồ Mạng.......................................................................
 Chuẩn Bị............................................................................
 Các Bước Thực Hiện........................................................
 Tiến Hành..........................................................................
Mail Server Mdaemon..............................................................
 Định Nghĩa .......................................................................
 Chuẩn Bị...........................................................................
 Các Bước Thực Hiện ......................................................
Tạo Web Joomla .....................................................................
 Giới Thiệu Về Joomla ....................................................
 Ứng dụng của Joomla ...................................................
 Yêu cầu hệ thống ...........................................................
 Các bước thực hiện ......................................................
 Xác định môi trường làm việc .....................................
 Xác định version của hệ điều hành ............................
 Xác định các ứng dụng cần thiết có hỗ trợ version
hiện tại không.
 Tiến hành .......................................................................

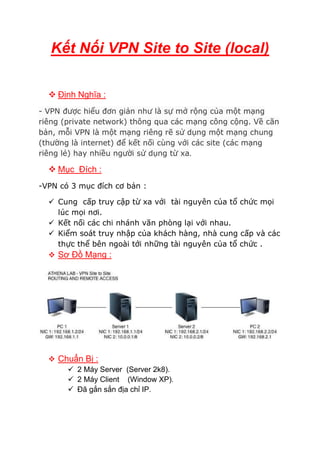

3. Kết Nối VPN Site to Site (local)
 Định Nghĩa :
- VPN được hiểu đơn giản như là sự mở rộng của một mạng
riêng (private network) thông qua các mạng công cộng. Về căn
bản, mỗi VPN là một mạng riêng rẽ sử dụng một mạng chung
(thường là internet) để kết nối cùng với các site (các mạng
riêng lẻ) hay nhiều người sử dụng từ xa.
 Mục Đích :
-VPN có 3 mục đích cơ bản :
 Cung cấp truy cập từ xa với tài nguyên của tổ chức mọi
lúc mọi nơi.
 Kết nối các chi nhánh văn phòng lại với nhau.
 Kiểm soát truy nhập của khách hàng, nhà cung cấp và các
thực thể bên ngoài tới những tài nguyên của tổ chức .
 Sơ Đồ Mạng :
 Chuẩn Bị :
 2 Máy Server (Server 2k8).
 2 Máy Client (Window XP).
 Đã gắn sắn địa chỉ IP.

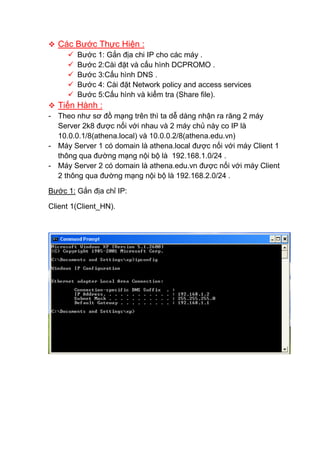

4.  Các Bước Thực Hiện :
 Bước 1: Gắn địa chi IP cho các máy .
 Bước 2:Cài đặt và cấu hình DCPROMO .
 Bước 3:Cấu hình DNS .
 Bước 4: Cài đặt Network policy and access services
 Bước 5:Cấu hình và kiểm tra (Share file).
 Tiến Hành :
- Theo như sơ đồ mạng trên thì ta dễ dàng nhận ra răng 2 máy
Server 2k8 được nối với nhau và 2 máy chủ này co IP là
10.0.0.1/8(athena.local) và 10.0.0.2/8(athena.edu.vn)
- Máy Server 1 có domain là athena.local được nối với máy Client 1
thông qua đường mạng nội bộ là 192.168.1.0/24 .
- Máy Server 2 có domain là athena.edu.vn được nối với máy Client
2 thông qua đường mạng nội bộ là 192.168.2.0/24 .
Bước 1: Gắn địa chỉ IP:
Client 1(Client_HN).

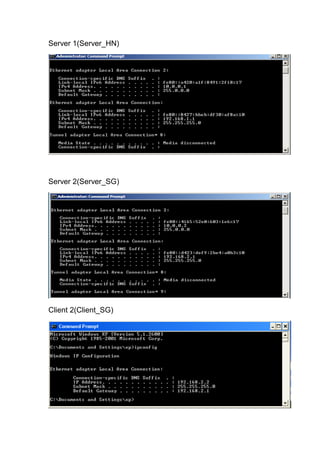

5. Server 1(Server_HN)
Server 2(Server_SG)
Client 2(Client_SG)

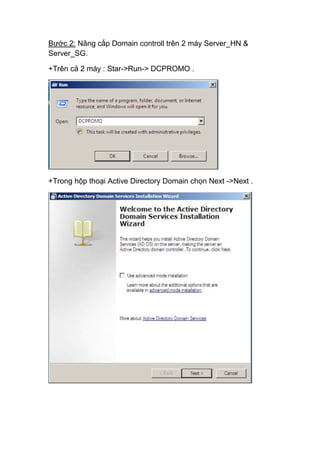

6. Bước 2: Nâng cấp Domain controll trên 2 máy Server_HN &
Server_SG.
+Trên cả 2 máy : Star->Run-> DCPROMO .
+Trong hộp thoại Active Directory Domain chọn Next ->Next .

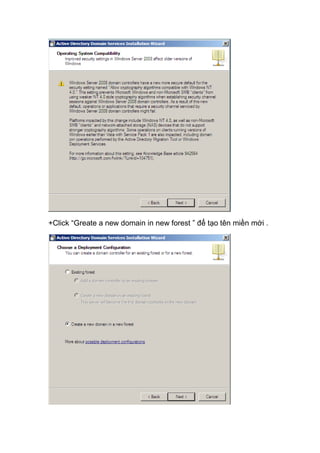

7. +Click “Greate a new domain in new forest ” để tạo tên miền mới .

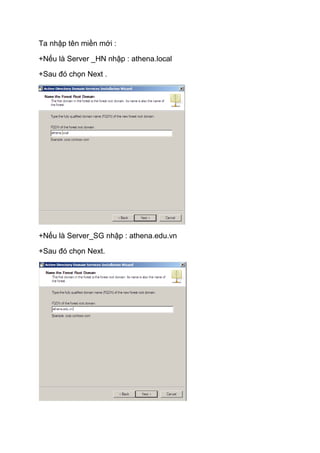

8. Ta nhập tên miền mới :
+Nếu là Server _HN nhập : athena.local
+Sau đó chọn Next .
+Nếu là Server_SG nhập : athena.edu.vn
+Sau đó chọn Next.

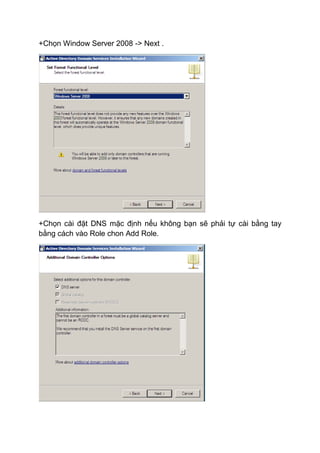

9. +Chọn Window Server 2008 -> Next .
+Chọn cài đặt DNS mặc định nếu không bạn sẽ phải tự cài bằng tay
bằng cách vào Role chon Add Role.

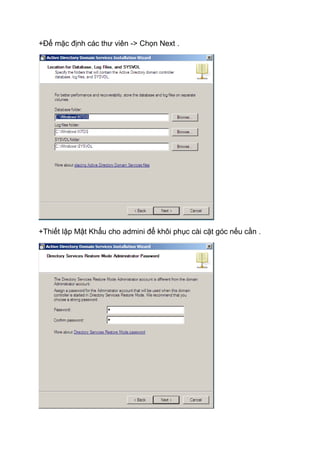

10. +Để mặc định các thư viên -> Chọn Next .
+Thiết lập Mật Khẩu cho admini để khôi phục cài cặt góc nếu cần .

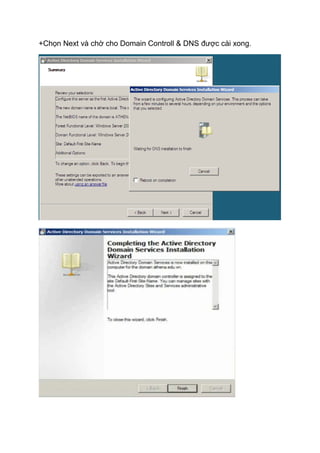

11. +Chọn Next và chờ cho Domain Controll & DNS được cài xong.

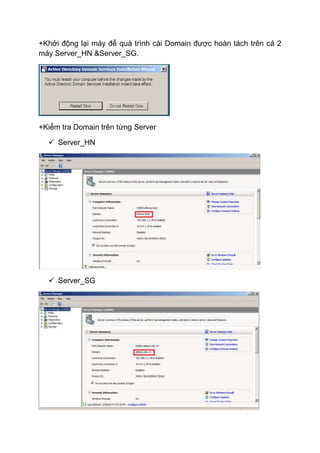

12. +Khởi động lại máy để quá trình cài Domain được hoàn tách trên cả 2
máy Server_HN &Server_SG.
+Kiểm tra Domain trên từng Server
 Server_HN
 Server_SG

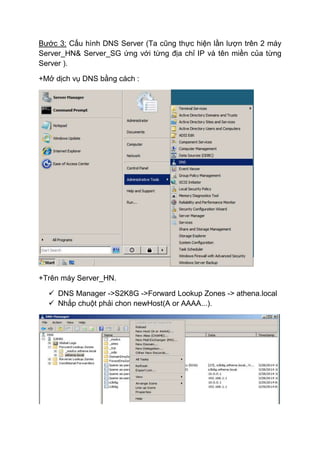

13. Bước 3: Cấu hình DNS Server (Ta cũng thực hiện lần lượn trên 2 máy
Server_HN& Server_SG ứng với từng địa chỉ IP và tên miền của từng
Server ).
+Mở dịch vụ DNS bằng cách :
+Trên máy Server_HN.
 DNS Manager ->S2K8G ->Forward Lookup Zones -> athena.local
 Nhắp chuột phải chon newHost(A or AAAA...).

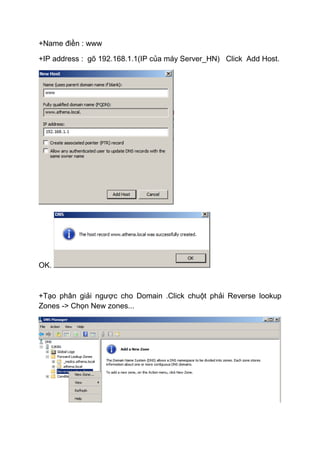

14. +Name điền : www
+IP address : gõ 192.168.1.1(IP của máy Server_HN) Click Add Host.
OK.

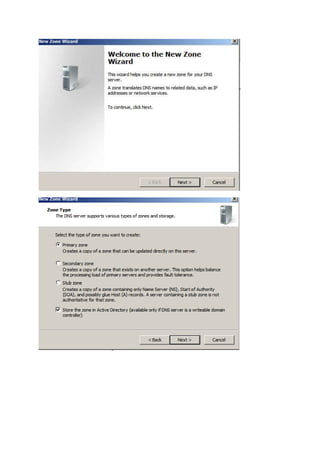

+Tạo phân giải ngược cho Domain .Click chuột phải Reverse lookup
Zones -> Chọn New zones...

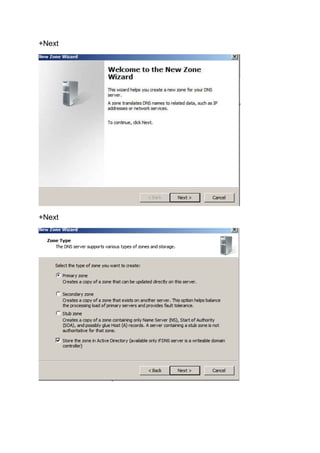

15. +Next
+Next

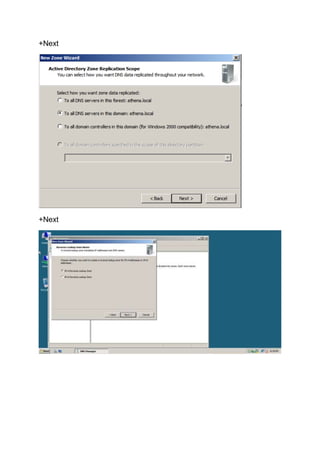

16. +Next
+Next

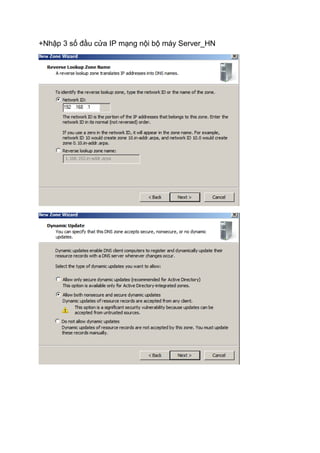

17. +Nhập 3 số đầu cửa IP mạng nội bộ máy Server_HN

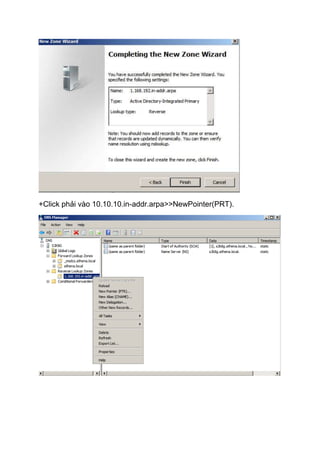

18. +Click phải vào 10.10.10.in-addr.arpa>>NewPointer(PRT).

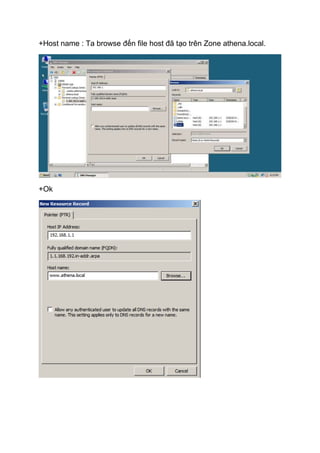

19. +Host name : Ta browse đến file host đã tạo trên Zone athena.local.
+Ok

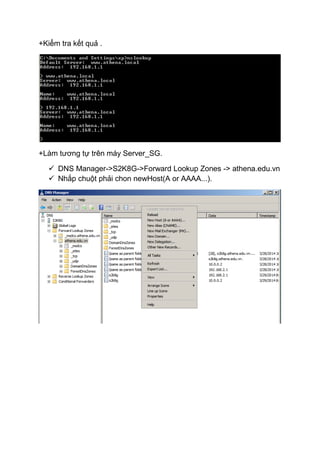

20. +Kiểm tra kết quả .
+Làm tương tự trên máy Server_SG.
 DNS Manager->S2K8G->Forward Lookup Zones -> athena.edu.vn
 Nhắp chuột phải chon newHost(A or AAAA...).

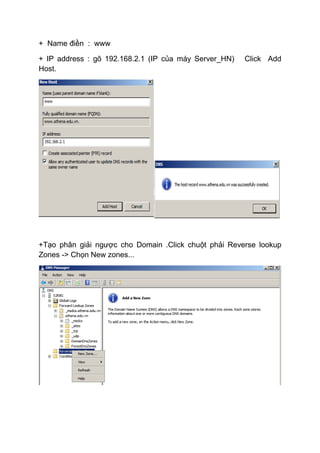

21. + Name điền : www
+ IP address : gõ 192.168.2.1 (IP của máy Server_HN) Click Add
Host.
+Tạo phân giải ngược cho Domain .Click chuột phải Reverse lookup
Zones -> Chọn New zones...

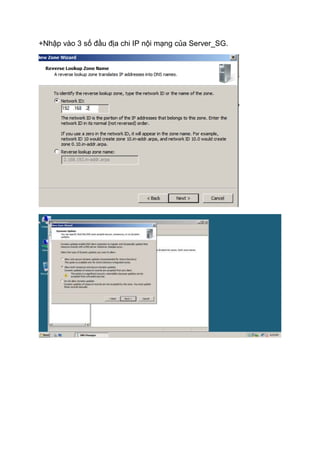

24. +Nhập vào 3 số đầu địa chi IP nội mạng của Server_SG.

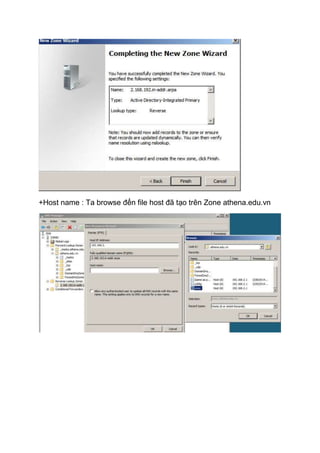

25. +Host name : Ta browse đến file host đã tạo trên Zone athena.edu.vn

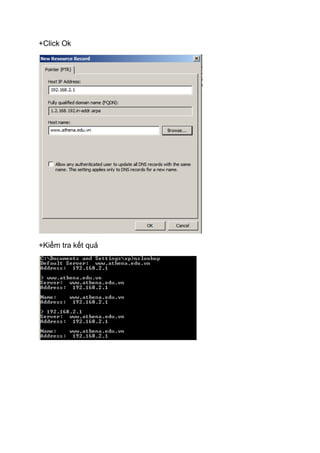

26. +Click Ok
+Kiểm tra kết quả

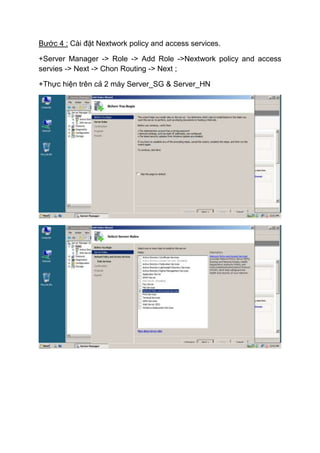

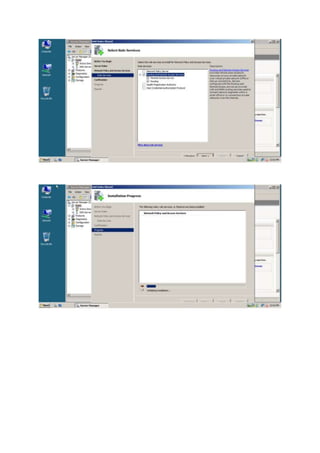

27. Bước 4 : Cài đặt Nextwork policy and access services.
+Server Manager -> Role -> Add Role ->Nextwork policy and access
servies -> Next -> Chon Routing -> Next ;
+Thực hiện trên cả 2 máy Server_SG & Server_HN

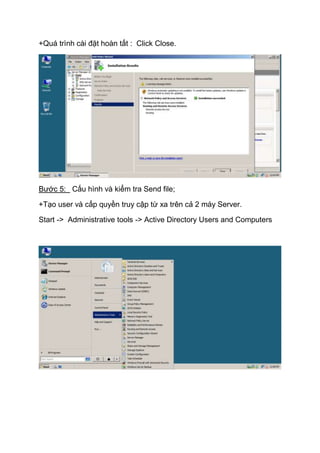

29. +Quá trình cài đặt hoàn tất : Click Close.
Bước 5: Cấu hình và kiểm tra Send file;
+Tạo user và cấp quyền truy cập từ xa trên cả 2 máy Server.
Start -> Administrative tools -> Active Directory Users and Computers

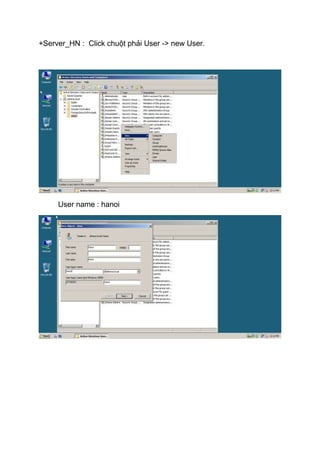

30. +Server_HN : Click chuột phải User -> new User.
User name : hanoi

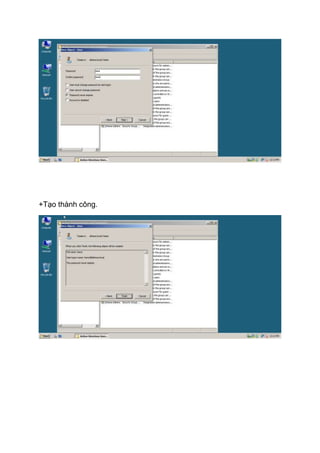

31. +Tạo thành công.

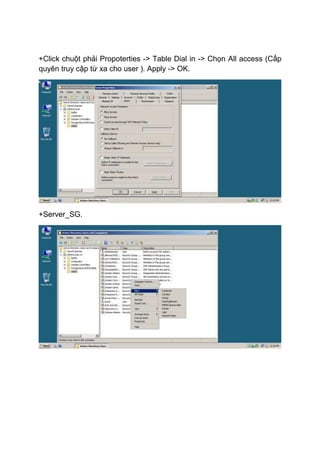

32. +Click chuột phải Propoterties -> Table Dial in -> Chọn All access (Cấp
quyên truy cập từ xa cho user ). Apply -> OK.
+Server_SG.

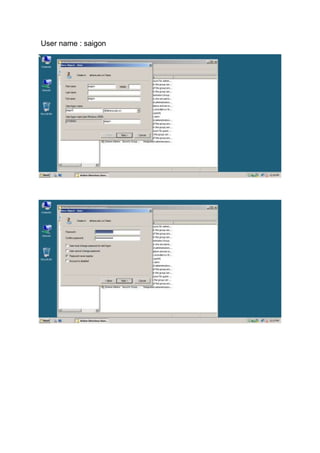

33. User name : saigon

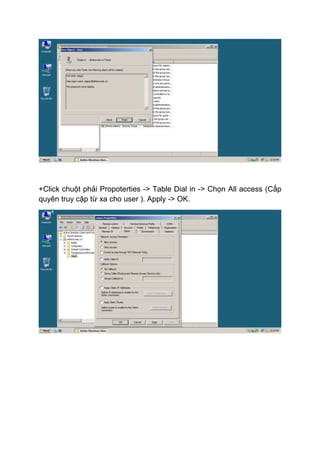

34. +Click chuột phải Propoterties -> Table Dial in -> Chọn All access (Cấp
quyên truy cập từ xa cho user ). Apply -> OK.

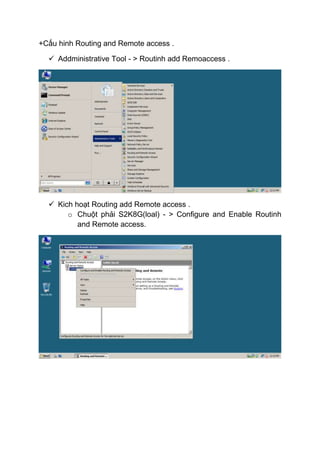

35. +Cấu hinh Routing and Remote access .
 Addministrative Tool - > Routinh add Remoaccess .
 Kich hoạt Routing add Remote access .
o Chuột phải S2K8G(loal) - > Configure and Enable Routinh
and Remote access.

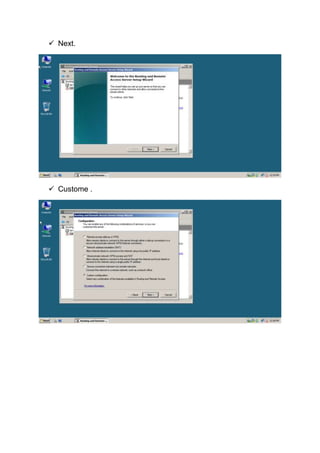

36.  Next.
 Custome .

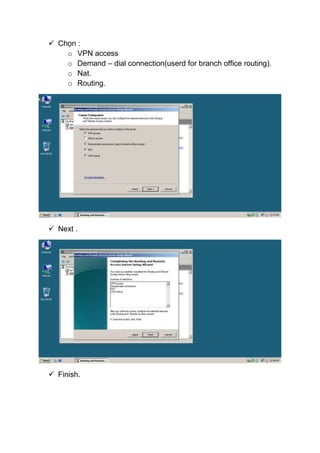

37.  Chọn :
o VPN access
o Demand – dial connection(userd for branch office routing).
o Nat.
o Routing.
 Next .
 Finish.

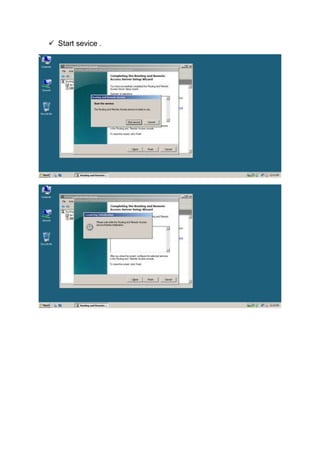

38.  Start sevice .

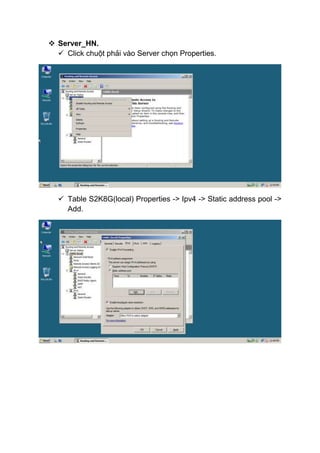

39.  Server_HN.
 Click chuột phải vào Server chọn Properties.
 Table S2K8G(local) Properties -> Ipv4 -> Static address pool ->
Add.

40.  Nhập vào địa chỉ Server hiện hành.
 Click chuột phải Nextwork Interface ->Chọn New Deman –dail
Interface .

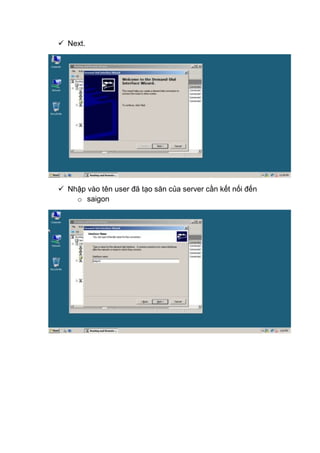

41.  Next.
 Nhập vào tên user đã tạo săn của server cần kết nối đến
o saigon

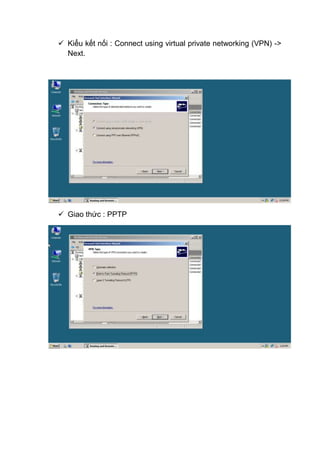

42.  Kiểu kết nối : Connect using virtual private networking (VPN) ->
Next.
 Giao thức : PPTP

43.  Nhập địa chỉ IP máy cần kết nối đến :
o IP Server_SG: 10.0.0.2
o Next.
 Route IP packets on this interface - > Next.

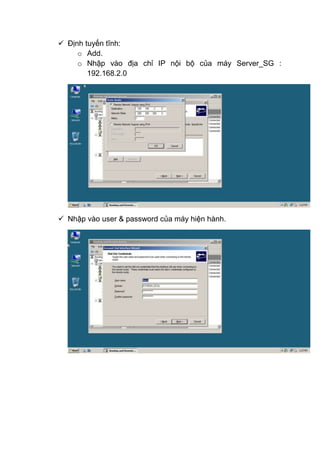

44.  Định tuyến tĩnh:
o Add.
o Nhập vào địa chỉ IP nội bộ của máy Server_SG :
192.168.2.0
 Nhập vào user & password của máy hiện hành.

45.  Next.
 Server_SG.
 Click chuột phải vào Server chọn Properties.

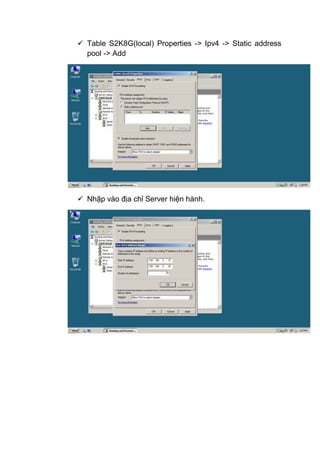

46.  Table S2K8G(local) Properties -> Ipv4 -> Static address
pool -> Add

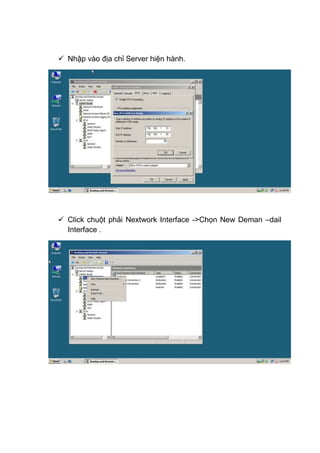

 Nhập vào địa chỉ Server hiện hành.

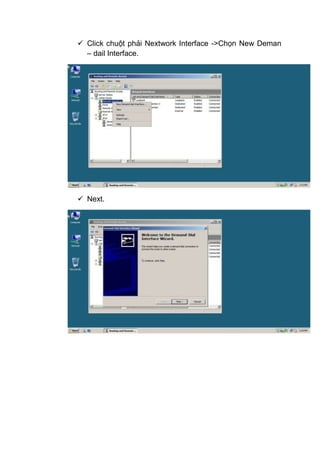

47.  Click chuột phải Nextwork Interface ->Chọn New Deman
– dail Interface.
 Next.

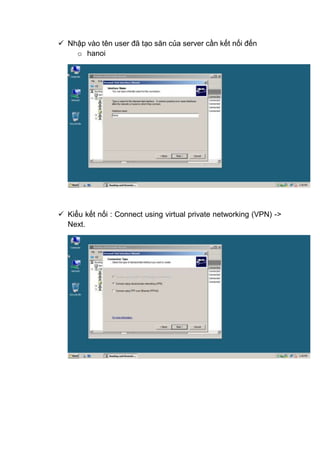

48.  Nhập vào tên user đã tạo săn của server cần kết nối đến
o hanoi
 Kiểu kết nối : Connect using virtual private networking (VPN) ->
Next.

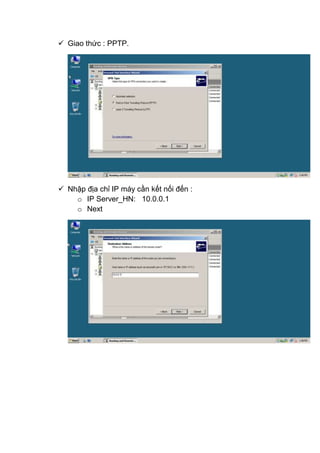

49.  Giao thức : PPTP.
 Nhập địa chỉ IP máy cần kết nối đến :
o IP Server_HN: 10.0.0.1
o Next

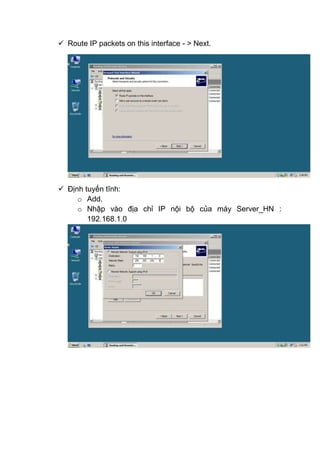

50.  Route IP packets on this interface - > Next.
 Định tuyến tĩnh:
o Add.
o Nhập vào địa chỉ IP nội bộ của máy Server_HN :
192.168.1.0

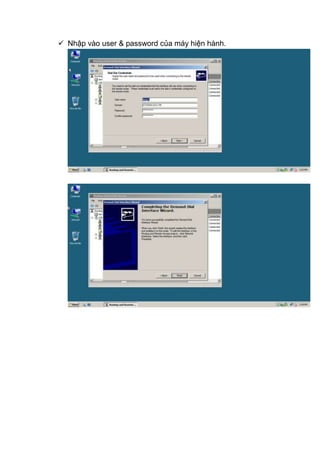

51.  Nhập vào user & password của máy hiện hành.

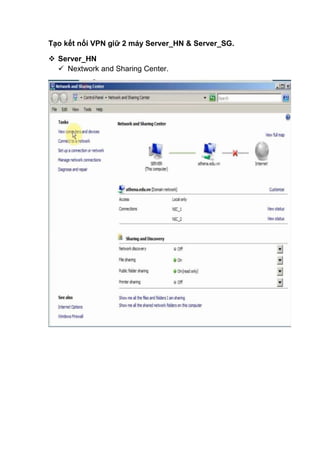

52. Tạo kết nối VPN giữ 2 máy Server_HN & Server_SG.
 Server_HN
 Nextwork and Sharing Center.

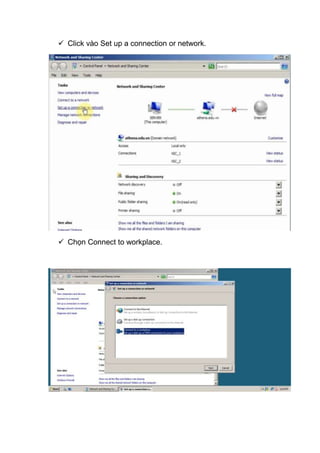

53.  Click vào Set up a connection or network.
 Chọn Connect to workplace.

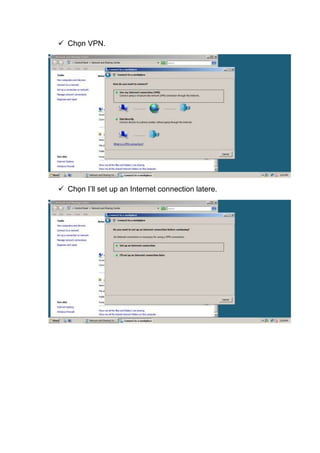

54.  Chọn VPN.
 Chọn I’ll set up an Internet connection latere.

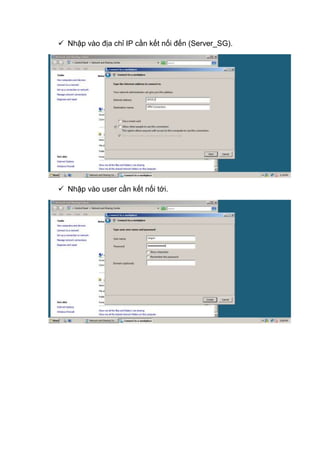

55.  Nhập vào địa chỉ IP cần kết nối đến (Server_SG).
 Nhập vào user cần kết nối tới.

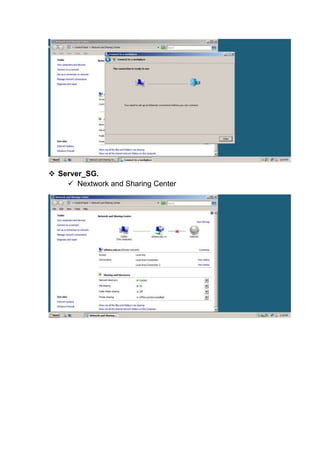

56.  Server_SG.
 Nextwork and Sharing Center

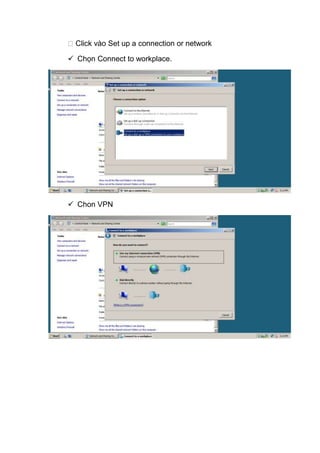

57. Click vào Set up a connection or network
 Chọn Connect to workplace.
 Chon VPN

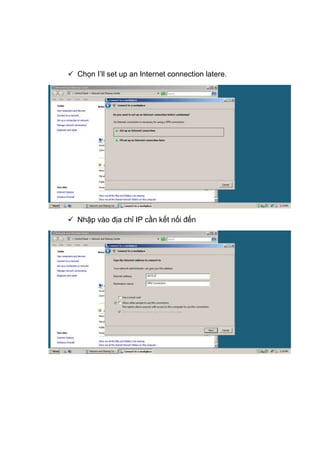

58.  Chọn I’ll set up an Internet connection latere.
 Nhập vào địa chỉ IP cần kết nối đến

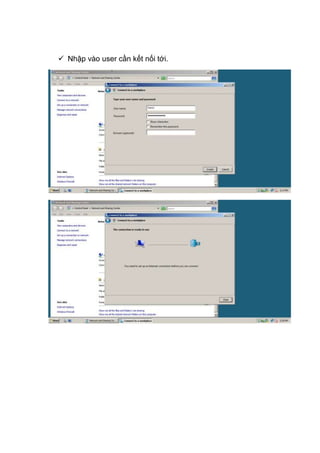

59.  Nhập vào user cần kết nối tới.

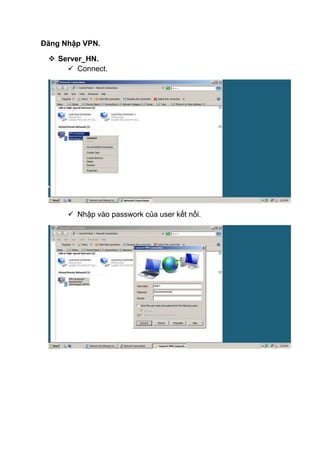

60. Đăng Nhập VPN.
 Server_HN.
 Connect.
 Nhập vào passwork của user kết nối.

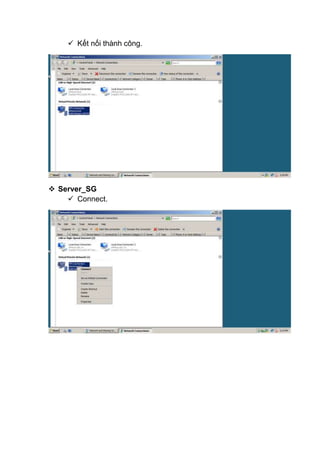

61.  Kết nối thành công.
 Server_SG
 Connect.

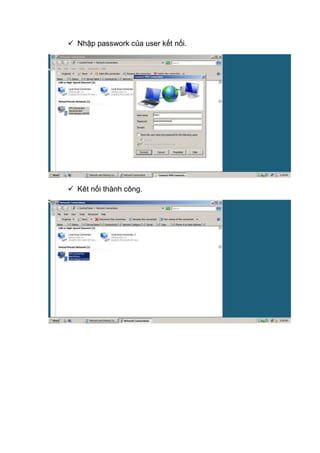

62.  Nhập passwork của user kết nối.
 Kêt nối thành công.

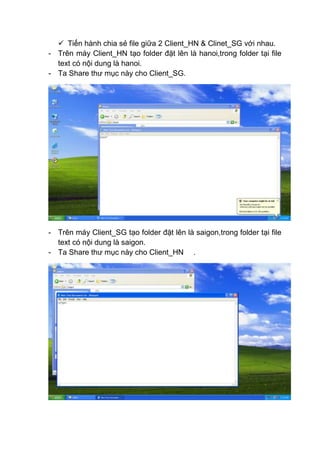

63.  Tiến hành chia sẻ file giữa 2 Client_HN & Clinet_SG với nhau.
- Trên máy Client_HN tạo folder đặt lên là hanoi,trong folder tại file
text có nội dung là hanoi.
- Ta Share thư mục này cho Client_SG.
- Trên máy Client_SG tạo folder đặt lên là saigon,trong folder tại file
text có nội dung là saigon.
- Ta Share thư mục này cho Client_HN .

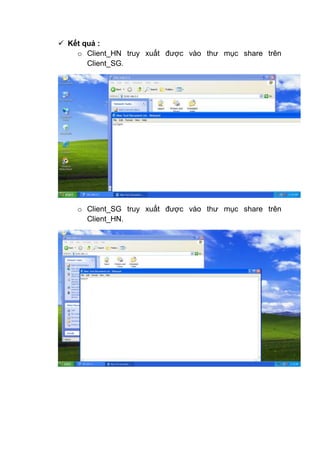

64.  Kết quả :
o Client_HN truy xuất được vào thư mục share trên
Client_SG.
o Client_SG truy xuất được vào thư mục share trên
Client_HN.
