Dokumen tersebut membahas tiga jenis media penyimpanan, yaitu RAID yang merupakan penggabungan hard disk untuk meningkatkan kinerja dan keandalan data, disk magnetik yang digunakan pada sistem komputer modern, dan pita magnetik yang digunakan sebagai media penyimpanan dan input/output.

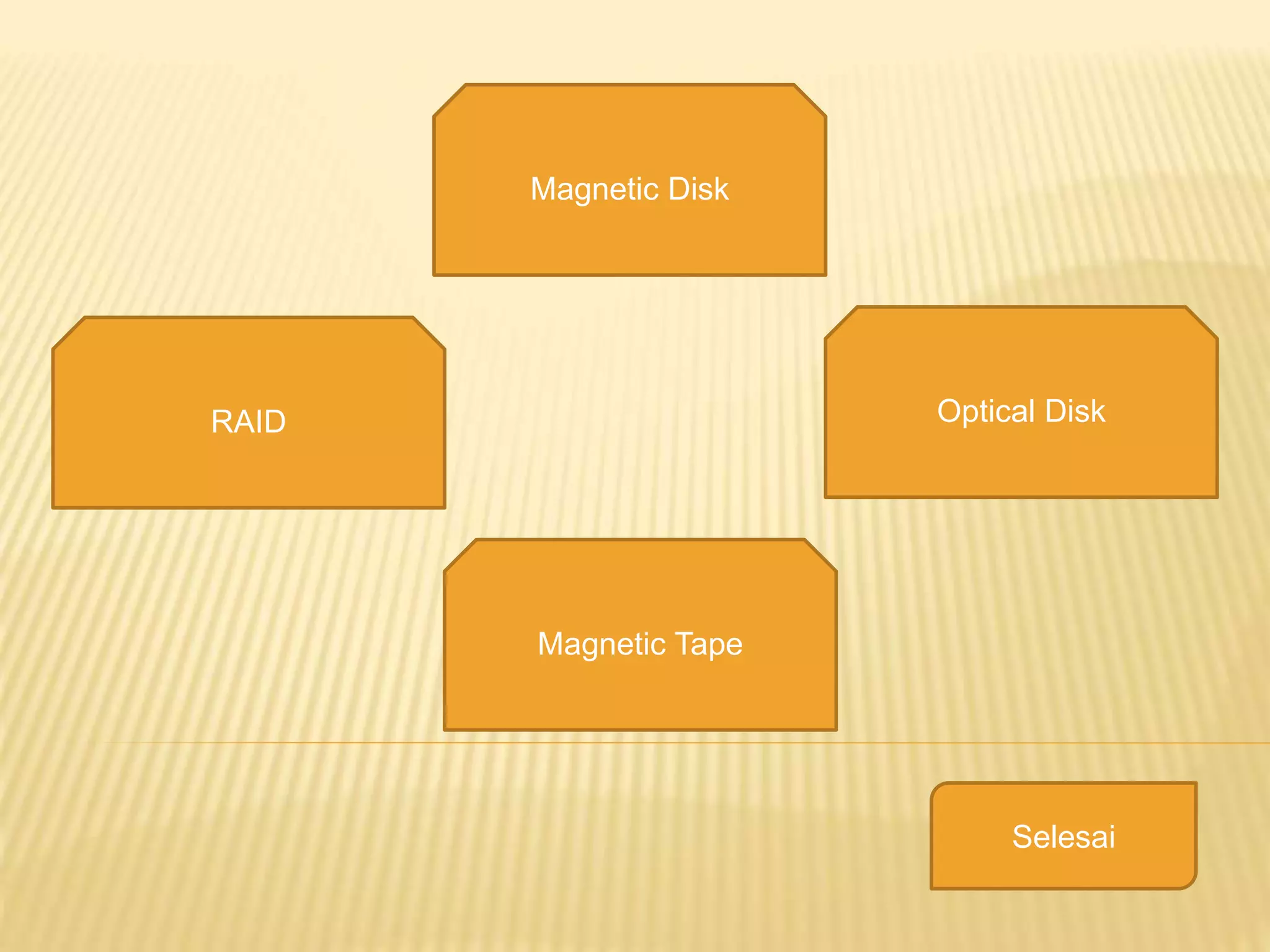

1. Magnetic Disk
RAID Optical Disk
Magnetic Tape
Selesai

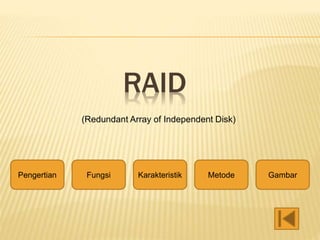

2. RAID
(Redundant Array of Independent Disk)
Pengertian Fungsi Karakteristik Metode Gambar

3. PENGERTIAN
 RAID adalah sebuah cara menggabungkan
sekelompok hard disk untuk membentuk satu “virtual”
drive.
 Kata "RAID" juga memiliki beberapa singkatan
Redundant Array of Inexpensive Disks,
Redundant Array of Independent Drives, dan
juga Redundant Array of Inexpensive Drives.

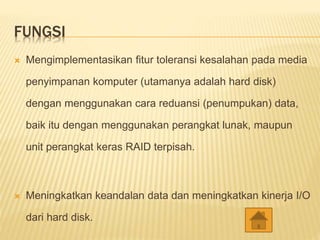

4. FUNGSI
 Mengimplementasikan fitur toleransi kesalahan pada media
penyimpanan komputer (utamanya adalah hard disk)
dengan menggunakan cara reduansi (penumpukan) data,
baik itu dengan menggunakan perangkat lunak, maupun
unit perangkat keras RAID terpisah.
 Meningkatkan keandalan data dan meningkatkan kinerja I/O
dari hard disk.

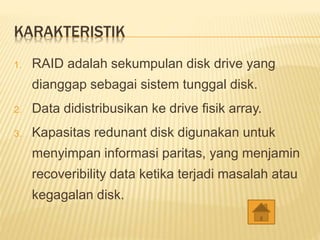

5. KARAKTERISTIK
1. RAID adalah sekumpulan disk drive yang
dianggap sebagai sistem tunggal disk.
2. Data didistribusikan ke drive fisik array.
3. Kapasitas redunant disk digunakan untuk
menyimpan informasi paritas, yang menjamin
recoveribility data ketika terjadi masalah atau
kegagalan disk.

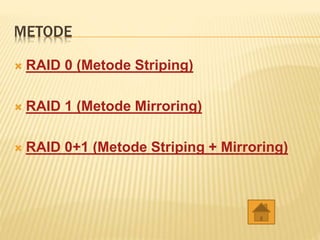

6. METODE
 RAID 0 (Metode Striping)
 RAID 1 (Metode Mirroring)
 RAID 0+1 (Metode Striping + Mirroring)

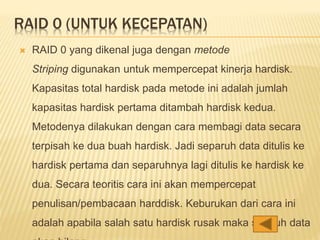

7. RAID 0 (UNTUK KECEPATAN)
 RAID 0 yang dikenal juga dengan metode
Striping digunakan untuk mempercepat kinerja hardisk.
Kapasitas total hardisk pada metode ini adalah jumlah
kapasitas hardisk pertama ditambah hardisk kedua.
Metodenya dilakukan dengan cara membagi data secara
terpisah ke dua buah hardisk. Jadi separuh data ditulis ke
hardisk pertama dan separuhnya lagi ditulis ke hardisk ke
dua. Secara teoritis cara ini akan mempercepat
penulisan/pembacaan harddisk. Keburukan dari cara ini
adalah apabila salah satu hardisk rusak maka seluruh data

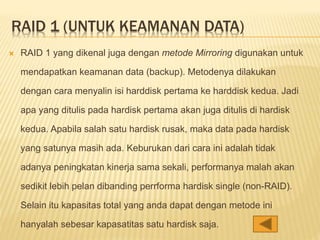

8. RAID 1 (UNTUK KEAMANAN DATA)
 RAID 1 yang dikenal juga dengan metode Mirroring digunakan untuk
mendapatkan keamanan data (backup). Metodenya dilakukan
dengan cara menyalin isi harddisk pertama ke harddisk kedua. Jadi
apa yang ditulis pada hardisk pertama akan juga ditulis di hardisk
kedua. Apabila salah satu hardisk rusak, maka data pada hardisk
yang satunya masih ada. Keburukan dari cara ini adalah tidak
adanya peningkatan kinerja sama sekali, performanya malah akan
sedikit lebih pelan dibanding perrforma hardisk single (non-RAID).
Selain itu kapasitas total yang anda dapat dengan metode ini
hanyalah sebesar kapasatitas satu hardisk saja.

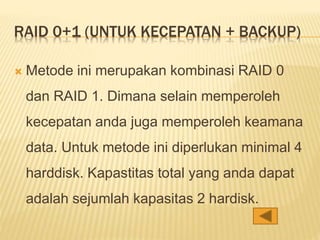

9. RAID 0+1 (UNTUK KECEPATAN + BACKUP)
 Metode ini merupakan kombinasi RAID 0
dan RAID 1. Dimana selain memperoleh
kecepatan anda juga memperoleh keamana
data. Untuk metode ini diperlukan minimal 4
harddisk. Kapastitas total yang anda dapat
adalah sejumlah kapasitas 2 hardisk.

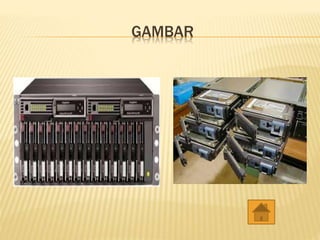

10. GAMBAR

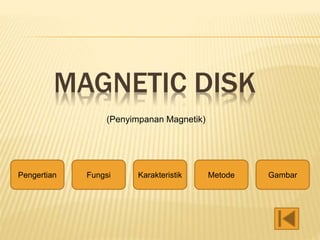

11. MAGNETIC DISK
(Penyimpanan Magnetik)
Pengertian Fungsi Karakteristik Metode Gambar

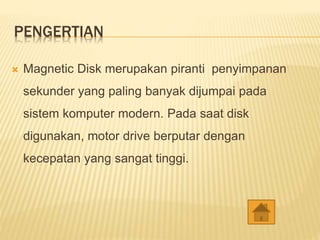

12. PENGERTIAN
 Magnetic Disk merupakan piranti penyimpanan
sekunder yang paling banyak dijumpai pada
sistem komputer modern. Pada saat disk
digunakan, motor drive berputar dengan
kecepatan yang sangat tinggi.

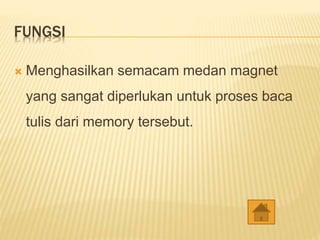

13. FUNGSI
 Menghasilkan semacam medan magnet
yang sangat diperlukan untuk proses baca
tulis dari memory tersebut.

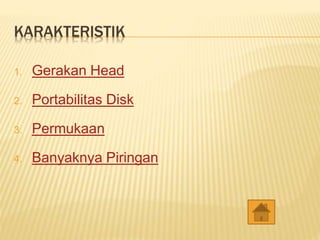

14. KARAKTERISTIK
1. Gerakan Head
2. Portabilitas Disk
3. Permukaan
4. Banyaknya Piringan

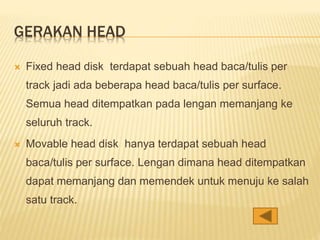

15. GERAKAN HEAD
 Fixed head disk terdapat sebuah head baca/tulis per
track jadi ada beberapa head baca/tulis per surface.
Semua head ditempatkan pada lengan memanjang ke
seluruh track.
 Movable head disk hanya terdapat sebuah head
baca/tulis per surface. Lengan dimana head ditempatkan
dapat memanjang dan memendek untuk menuju ke salah
satu track.

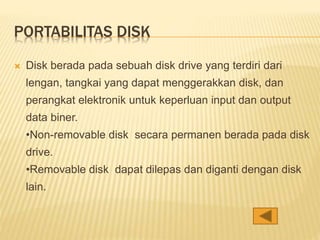

16. PORTABILITAS DISK
 Disk berada pada sebuah disk drive yang terdiri dari
lengan, tangkai yang dapat menggerakkan disk, dan
perangkat elektronik untuk keperluan input dan output
data biner.
•Non-removable disk secara permanen berada pada disk
drive.
•Removable disk dapat dilepas dan diganti dengan disk
lain.

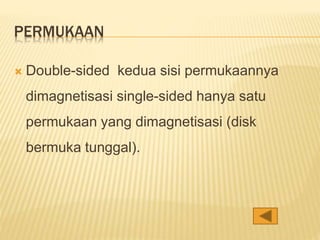

17. PERMUKAAN
 Double-sided kedua sisi permukaannya
dimagnetisasi single-sided hanya satu
permukaan yang dimagnetisasi (disk
bermuka tunggal).

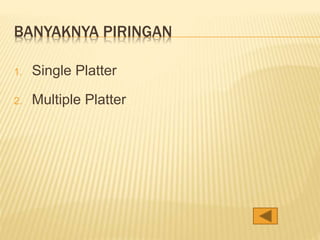

18. BANYAKNYA PIRINGAN
1. Single Platter
2. Multiple Platter

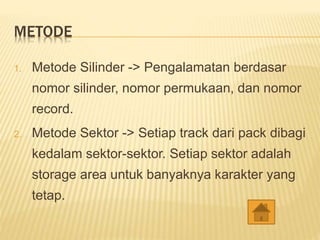

19. METODE
1. Metode Silinder -> Pengalamatan berdasar
nomor silinder, nomor permukaan, dan nomor
record.
2. Metode Sektor -> Setiap track dari pack dibagi
kedalam sektor-sektor. Setiap sektor adalah
storage area untuk banyaknya karakter yang
tetap.

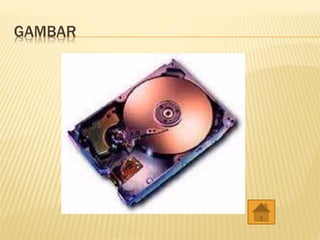

20. GAMBAR

21. OPTICAL DISK
(OD)
Pengertian Fungsi Karakteristik Gambar

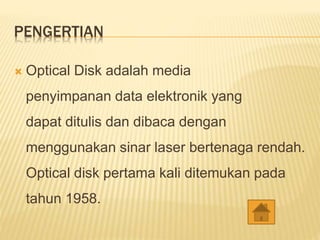

22. PENGERTIAN
 Optical Disk adalah media
penyimpanan data elektronik yang
dapat ditulis dan dibaca dengan
menggunakan sinar laser bertenaga rendah.
Optical disk pertama kali ditemukan pada
tahun 1958.

23. FUNGSI
 Penyimpan data.

24. KARAKTERISTIK
 1. CD-R (read), hanya memiliki kemampuan untuk membaca data pada kepingan CD.
 2. CD-RW (read & write), mampu membaca dan juga menulis data pada kepingan CD,
tetapi kepingan CD yang digunakan harus CD yang mendukung fasilitas read dan write
(DR-R atau CD-RW), kecepatan CD-Rom/RW adalah : read x write x rewrite.
 3. DVD-R (read), memiliki kemampuan untuk membaca data pada kepingan CD dan DVD.
 4. DVD-Rom/Combo, mampu membaca dan menulis pada kepingan CD-RW dan hanya
bisa membaca pada DVD-R tanpa bisa menulis pada kepingan DVD-RW, jadi DVD-
Combo merupakan perpaduan kemampuan CD-Rom/RW dan DVD-Rom.
 5. DVD-RW (read & write), merupakan gabungan fungsi CD-RW dan DVD-Combo, tetapi
sudah memiliki kemampuan menulis pada DVD-RW.

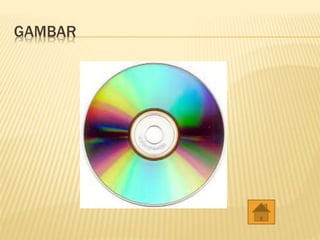

25. GAMBAR

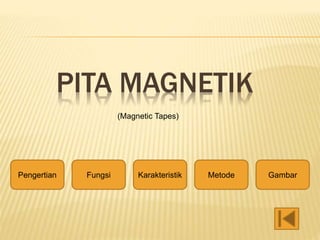

26. PITA MAGNETIK
Pengertian Fungsi Karakteristik Metode Gambar
(Magnetic Tapes)

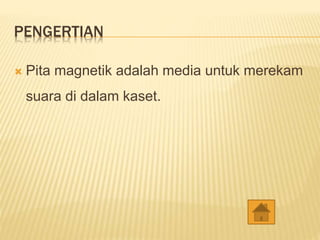

27. PENGERTIAN
 Pita magnetik adalah media untuk merekam
suara di dalam kaset.

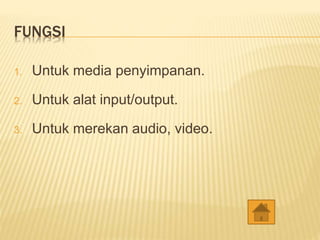

28. FUNGSI
1. Untuk media penyimpanan.
2. Untuk alat input/output.
3. Untuk merekan audio, video.

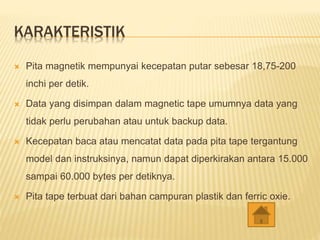

29. KARAKTERISTIK
 Pita magnetik mempunyai kecepatan putar sebesar 18,75-200
inchi per detik.
 Data yang disimpan dalam magnetic tape umumnya data yang
tidak perlu perubahan atau untuk backup data.
 Kecepatan baca atau mencatat data pada pita tape tergantung
model dan instruksinya, namun dapat diperkirakan antara 15.000
sampai 60.000 bytes per detiknya.
 Pita tape terbuat dari bahan campuran plastik dan ferric oxie.

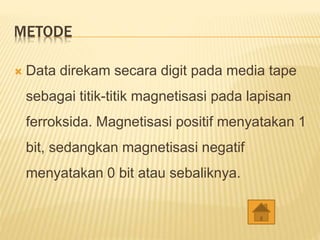

30. METODE
 Data direkam secara digit pada media tape
sebagai titik-titik magnetisasi pada lapisan
ferroksida. Magnetisasi positif menyatakan 1
bit, sedangkan magnetisasi negatif
menyatakan 0 bit atau sebaliknya.

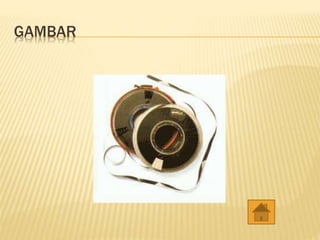

31. GAMBAR

32. TERIMAKASIH
By : Dhea Handayani
