Qt Developer Day 2014 Tokyo 日本Qtユーザー会のLT QtCreatorでの、remoteデバック方法(for Embedded Linux)

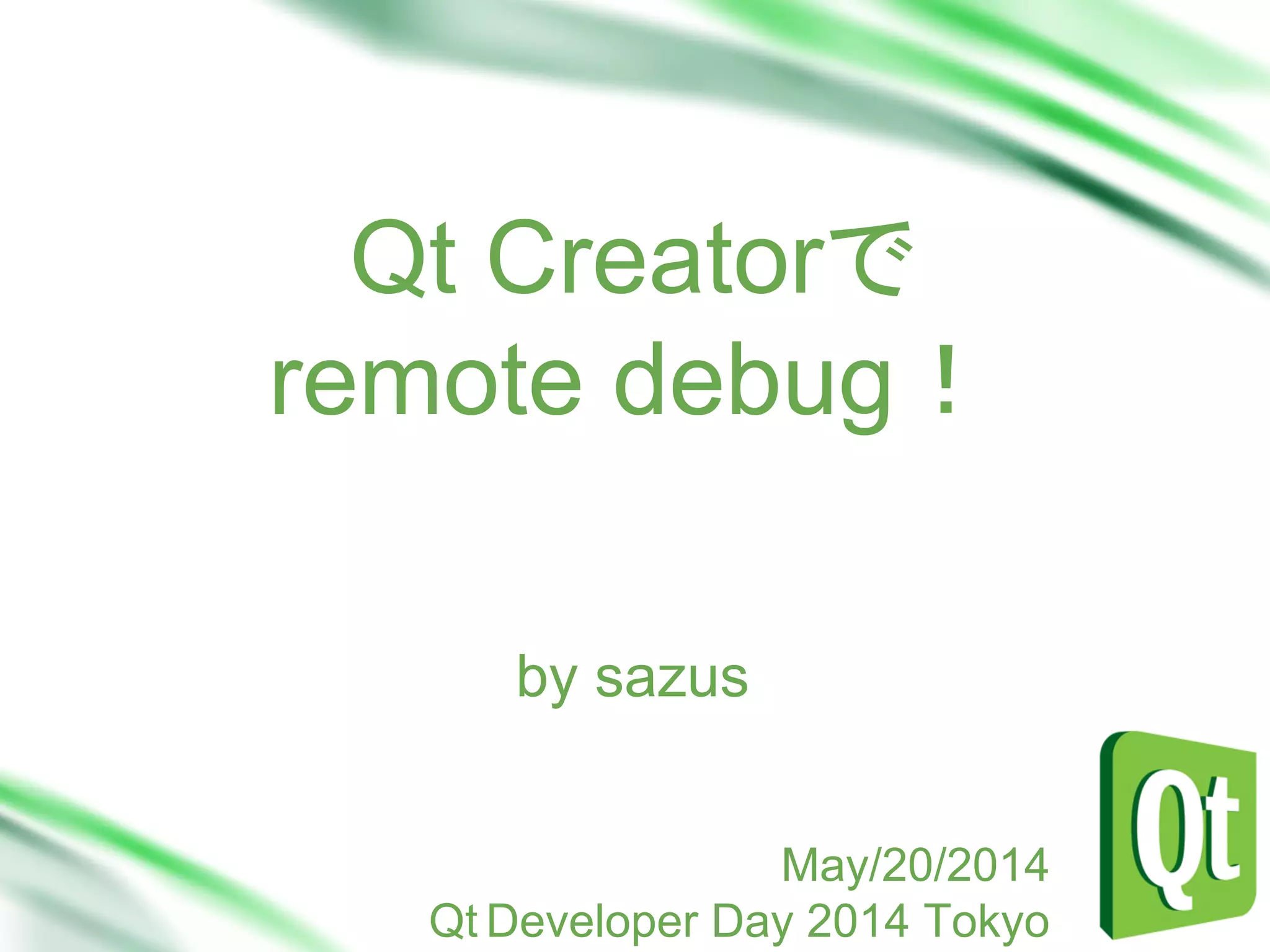

1. Qt Creatorで
remote debug！
Sub Head
by sazus
May/20/2014
Qt Developer Day 2014 Tokyo

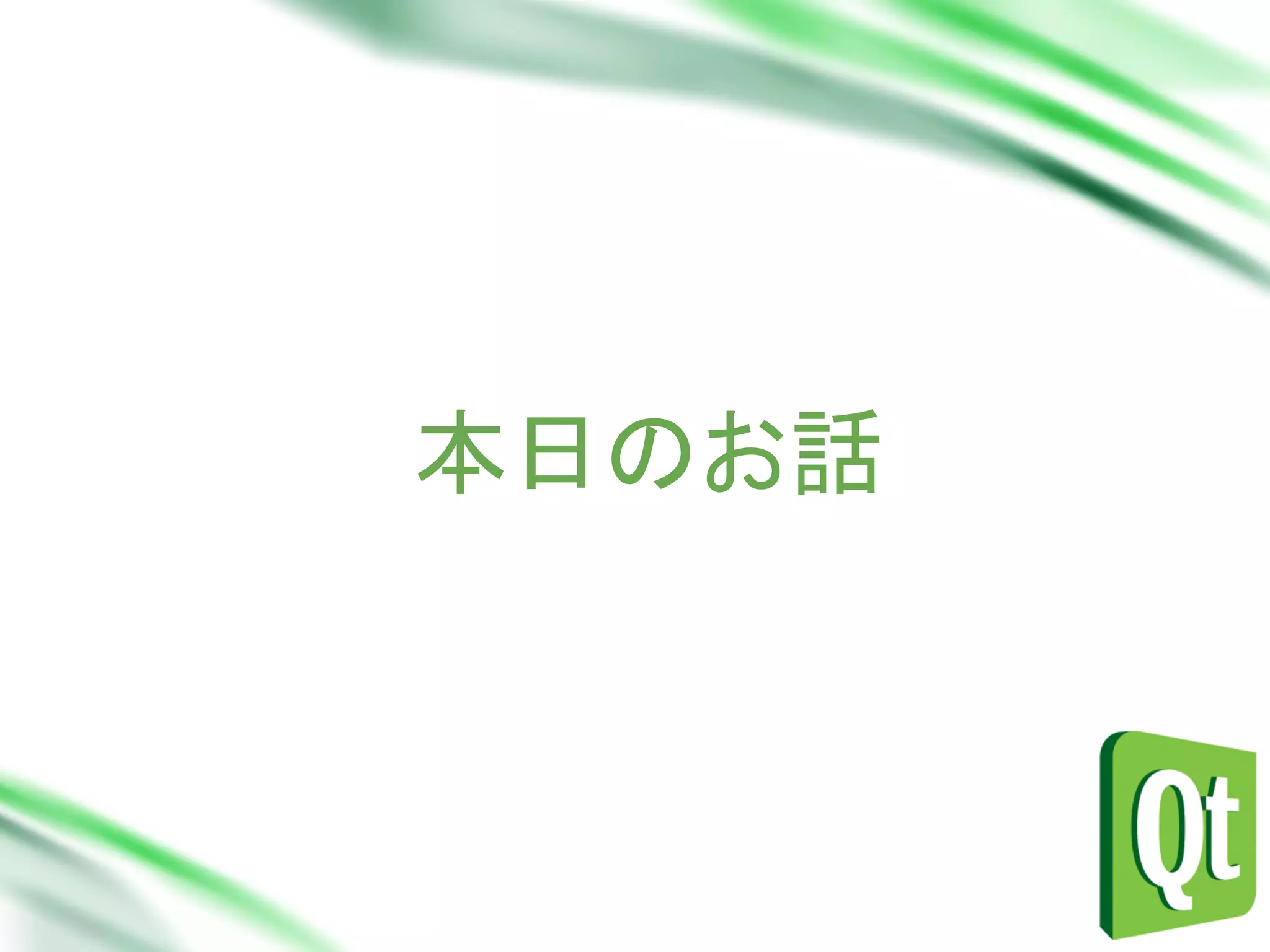

2. 本日のお話

3. Qt on せんべい 作ってきました！！
日本Qtユーザー会のブースで配ってます。
是非、寄って見てください。

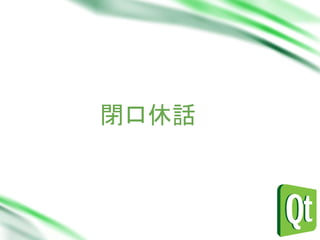

4. 閉口休話

5. Qtは、さまざまに
プラットフォームに対応
していますが

6. Windows /Mac OS / Linux
(X11)
この辺のPCデバックは
ちょっと置いといて...

7. Windows CE / WinRT
組み込みですが
宗教上の理由で
今回はパスします。

8. Android / iOS / QNX
これも、見なかったこと
にします！

9. Embedded Linux
(non X Window System)
+ C++ freame work

10. Embedded Linux (non X Window System)
HOST環境 : Ubuntu 12.04 LTS
QtCreator 3.0.0
Target環境 : linux
sshは最小限使える
+ gdbserberが入っている
組み込みboard

11. これ1本で行きます！

12. 組み込み環境のデバックで
QtCreatorつかってますか？？

13. JTAG使うよりも
お手軽な Qt Creator

14. QtCreatorでremote debug
- target boardにdeployしてますか？
- sftpが入ってない環境でのremoteデバック
- 動作途中でのremoteデバック

15. QtCreatorでremote debug
- target boardにdeployしてますか？
- sftpが入ってない環境でのremoteデバック
- 動作途中でのremoteデバック

16. - target boardに
deployしてますか？
QtCreator 設定
ツール(T) ⇒ オプション(O) ⇒ デバイス

17. - target boardに
deployしてますか？
QtCreator 設定
ツール(T) ⇒ オプション(O) ⇒ デバイス
接続テスト

18. - target boardに
deployしてますか？
QtCreator 設定
ツール(T) ⇒ オプション(O) ⇒ デバイス

19. - target boardに
deployしてますか？
QtCreator 設定
ツール(T) ⇒ オプション(O) ⇒ ビルドと設定
キット tab

20. - target boardに
deployしてますか？
プロジェクト 設定
Remote Derectoryの設定
設定は
プロジェクトファイル

21. - target boardに
deployしてますか？
プロジェクト 設定
Remote Derectoryの設定
設定は
プロジェクトファイル

22. - target boardに
deployしてますか？
Deploy
設定はこれだけやれば大丈夫
あとは、F5 でtarget環境へ
DebugするSoftをdeployしてDebugができる

23. QtCreatorでremote debug
- target boardにdeployしてますか？
- sftpが入ってない環境でのremoteデバック
- 動作途中でのremoteデバック

24. - sftpが入ってない
環境でのremote
デバック
sftpが入ってない
・SFTP(SSH File Transfer Protocol)
が導入されていない環境。
・組み込み環境だと、OpenSSHではなく
低メモリ・リソースのdropbearが
よく使われたりするのでsftpがない。
(っというか、個人的によく選ぶｗ)

25. - sftpが入ってない
環境でのremote
デバック
sftpが入ってない
TargetへのApplication
転送は
rsyncやscpで！

26. Target側の 設定
手動で、gdbserverを立ち上げる
- sftpが入ってない
環境でのremote
デバック
gdbserver HOST側IPアドレス : ポート アプリ名

27. QtCreatorの設定
デバック(D) ⇒ デバック開始(S) ⇒
リモートデバックサーバーにアタッチ
- sftpが入ってない
環境でのremote
デバック
gdbserverで
設定したポート
target側に転送した
Applocation

28. QtCreatorでremote debug
- target boardにdeployしてますか？
- sftpが入ってない環境でのremoteデバック
- 動作途中でのremoteデバック

29. - 動作途中での
remoteデバック
十分にデバックしたはずなのに
担当者から、基板が持っていかれた途端に
segmentation fault
(組み込みあるある)

30. - 動作途中での
remoteデバック
こんな時こそ
QtCreatorで
remote debug

31. - 動作途中での
remoteデバック
QtCreatorの設定
デバック(D) ⇒ デバック開始(S) ⇒
プロセスにアタッチするリモートデバックサーバーを開始しています
AttachするProcess
を選択して押す

32. - 動作途中での
remoteデバック
QtCreatorの設定
予めポート番号を
みておく(ps ｺﾏﾝﾄﾞなど
でもOK)

33. QtCreatorの設定
デバック(D) ⇒ デバック開始(S) ⇒
リモートデバックサーバーにアタッチ
- 動作途中での
remoteデバック
gdbserverで
設定していたポート
target側で実行して
いるものと同じfile

34. QtCreatorでremote debug
まとめ
- target boardにdeploy余裕！
- sftpが入ってない環境でのremoteデバック余
裕！
- 動作途中でのremoteデバック余裕！

35. よいQt Lifeを
ご清聴ありがとうございました。
