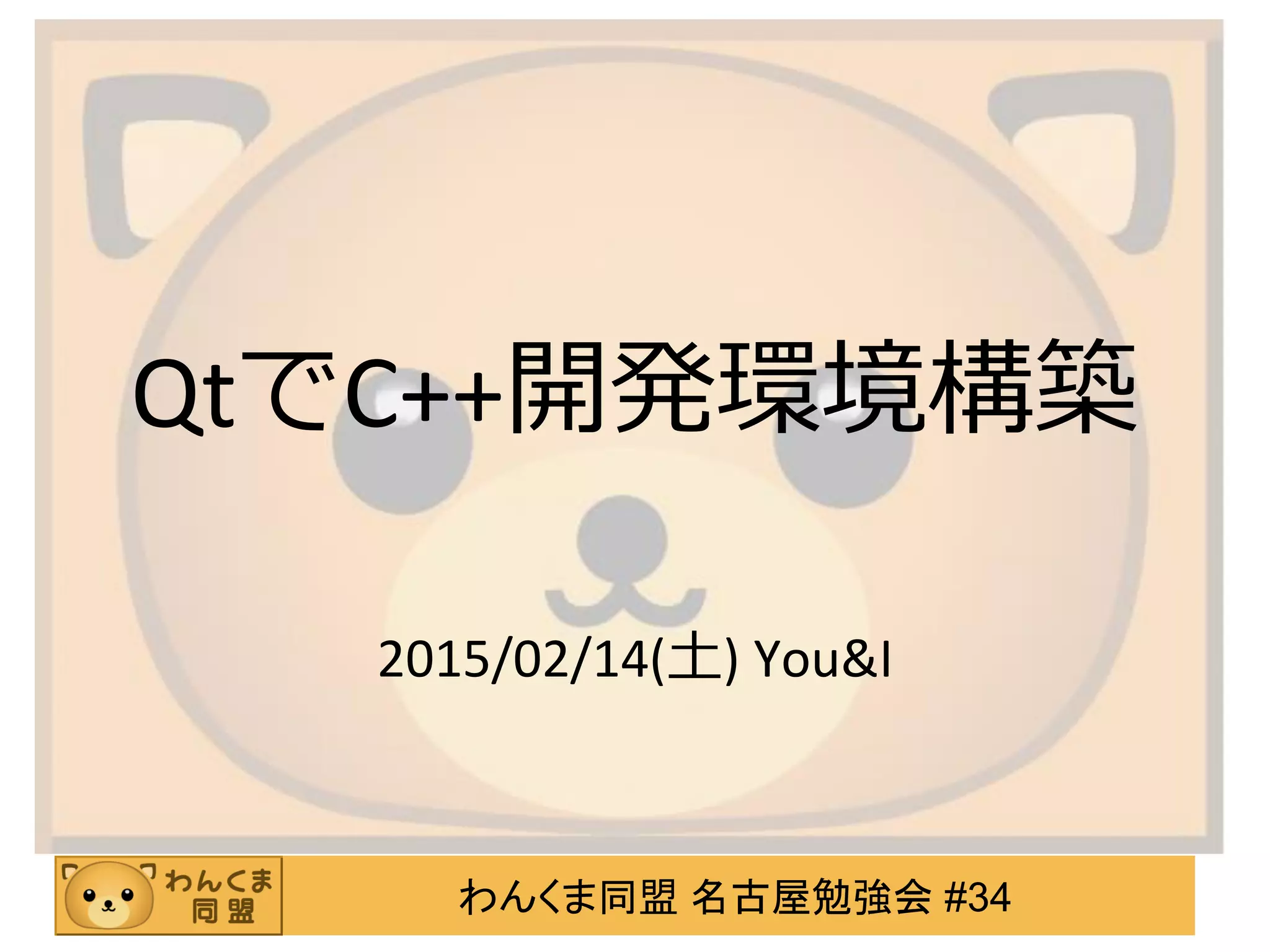

QtでC++開発環境構築

わんくま同盟名古屋勉強会 #34
QtでC++開発環境構築
2015/02/14(土) You&I

ジコ、ショウカイ。
• H/N： You&I(読み：ユーアンドアイ)
• SNS： @you_and_i
• 出身：生まれも育ちも名古屋市
• 年齢： 30代中盤
• 本職：商学部出身の職業プログラマ
• 言語： C++, C#他
• 所属：プロ生勉強会名古屋支部
名古屋アジャイル勉強会
わんくま同盟名古屋勉強会

AGENDA
1. Qtについて
2. Qtの環境構築
3. QtCreatorの使い方
4. Qtで開発

1. Qtについて

1. Qtについて (1/4)
• http://qt-project.org
• 「キュート」って発音する
• アプリケーションやGUIの開発フレーム
ワーク・ライブラリ
• 特徴
1. C++クラスライブラリ
2. クロスプラットフォーム対応
3. 統合開発環境が含まれている
4. 商用・OSSのデュアルライセンス

• Qtの歴史(1/2)
– 1991年にノルウェーのQuasar Technologies社が
開発を開始
– 1994年にTrolltech社に社名変更
– 2008年6月にフィンランドのNokia社がTrolltech
社を買収
– 2011年3月にフィンランドのDigia社がNokiaの
Qtの商用ライセンス事業とサービス事業を買
収
– 2011年10月にQt ProjectとしてOSSプロジェク
ト化。

• Qtの歴史(2/2)
リリースバージョン備考
1996年 Qt 1.0 X11版及びWindows版
1999年 Qt 2.0 X11版がOSS化
2001年 Qt 3.0 MacOS X版
2005年 Qt 4.0 GPL 2.0(及びそれ以降)ライセンス追加
2007年 Qt 4.5 LGPL 2.1ライセンス追加
2010年 Qt 4.7 Qt/QML, Qt Quickが追加
2012年 Qt 5.0 内部構造一新
2013年 Qt 5.1 Android版, iOS版(共にPreview)が追加
2013年 Qt 5.2 Android版, iOS版がstableに、Desktop周り強化
2014年 Qt 5.3 Windows Runtime対応がstableに
2014年 Qt 5.4 eLinux, eAndroid対応、Web周り強化

• Qtの開発環境
– http://qt-project.org/downloads
– 下記環境以外はソースコードからビルドする
か、パッケージ管理からインストール。
– バイナリ提供
• Microsoft Windows(VisualStudio, MinGW)
• Apple OS X
• Ubuntu Linux
– RHELなどにもインストールは可能。

2. Qtの環境構築

2. Qtの環境構築 (1/6)
• 先程Qtはクロスプラットフォーム開発環境
であると紹介しましたが、それを体験でき
る環境を構築したいと思います。
• 今回は、以下の条件で環境を構築します。
– Windows 8.1, x64版
– Qt 5.4 for Windows, MinGW
– MinGW-builds external-binary-packages rev13

• Qtのインストール
– 入手先
• http://www.qt.io/download-open-source/
– Windows用のインストーラーは2種類
• オンライン
– 1つのインストーラで複数バージョンのQtのインストール
が可能
– MinGW版のインストールはQt 5.4のツリーを展開して個別
に選択する必要あり
• オフライン
– 自分が使いたいものを選んでダウンロードする

• Qtのインストール(続き)
– Qtのフォルダ構成(Qt 5.4 + MinGW v4.9.1)
• C:¥Qt
– 5.4
» mingw491_32
» bin
» Include
» lib
– Docs
– Examples
– Licenses
– Tools
» mingw491_32
» QtCreator

• MinGW-builds external-binary-packagesのイ
ンストール
– 何に使うの？
• まずMinGW(Minimalist GNU for Windows)は、GNU
ツールチェインをWindows OSに移植したもの。
– http://sourceforge.net/projects/mingw/
– MSYS(Minimal SYStem)とは
• Windows上において、Unix-Shell、テキスト操作ツー
ル、差分操作ツール、アーカイバーツール、
autotoolsなどの開発でよく使われるツール群を
MinGW上に移植したもの。
• external-binary-packagesにはMSYSが含まれています。

• MinGW-builds external-binary-packagesのイ
ンストール(続き)
– 入手先
• MinGWプロジェクトとは別？のMinGW-Buildsプロ
ジェクトのサイトでバイナリ配布しているもの
• http://sourceforge.net/projects/mingwbuilds/files/exte
rnal-binary-packages/
– パッケージは7-Zip書庫での提供
• msys+7za+wget+svn+git+mercurial+cvs-rev13.7z
• これを解凍すると「msys」フォルダが入っている。

• MinGW-builds external-binary-packagesのインス
トール(続きの続き)
– インストール
• 「msys 」フォルダを任意のフォルダに移動する。
• MSYSの自動マウント設定ファイルの「msys¥etc¥fstab」
を「fstab.sample」を参考に編集する。Qtのインストー
ルで導入されたMinGWへのパスを記入する。
– 例： C:/Qt/Tools/mingw491_32 /mingw
– MSYSの起動確認
• 「msys¥msys.bat」を実行する。
• コンソールで「gcc -v」と打ってコマンドがあれば成功
• MSYSでのWindows上のドライブ移動は「C:¥Windows」
なら「$ cd /c/windows」というようにパスを指定する

3. QtCreatorの使い方

3. QtCreatorの使い方(1/10)
• WindowsのスタートメニューからQtCreator
を起動する。

• QtCreatorの環境設定
– メニューの[ツール] – [オプション]から設定します。
– Qtやコンパイラの環境確認
• ビルドと実行
– Qtバージョン
– コンパイラ
– その他You&Iが設定する項目
• テキストエディタ
– インデント文字、空白表示
• C++
– コードスタイル
• バージョン管理システム
– とりあえず使えるレベルのVCSクライアント機能

• QtCreatorには最初からサンプルが含まれて
おり、QtCreatorから簡単に参照可能。

• QtCreatorでプロジェクトを開く(1/4)
– 初回時にはプロジェクト設定を行います。

– Qtのインストール時に、MinGW以外のキット
環境(VisualC++、WinRT等)をインスト－ルして
いると、プロジェクト作成時にインスト－ル
されている全てのキット環境が有効な設定に
なってしまうので注意が必要。
– 設定は後から「プロジェクト」から変更可能
です。

– QtCreatorで開発時のフォルダ構成
1. プロジェクト名
2. build-[プロジェクト名]-[キット名]-Debug
3. build-[プロジェクト名]-[キット名]-Release
– プロジェクトフォルダ内にはビルドオブジェ
クトなどの中間ファイルは出力されない。
– これらは後述しますが、Qtのプロジェクト管
理システム(qmake)を利用した場合です。
qmakeが出力フォルダにMakefileを生成します。

– 今回はMinGW環境なので、コンパイラはGNU
Compiler Collecton、タスク実行はmakeコマン
ドを利用します。
– 並列ビルドを行いたい場合には、プロジェク
ト毎に「プロジェクト」にてmakeコマンドの
並列ビルドオプション(ジョブ数:-j4)を指定す
る必要があります。

• QtCreatorでビルド＆実行
– 左下にビルドターゲット、実行、デバッグ実
行、ビルドのボタンが縦に並んでいます。

• QtCreatorでの開発
– QtCreatorは、Qt(qmake)を使ったプログラム開
発専用という訳ではありません。以下の形式
のプロジェクト管理ツールにも対応します。
• autotools (※プラグインの設定が必要)
• CMake
– 全くQtを使わないプログラムでもQtCreator上
で開発可能です。Makefileの管理方法は上記で
説明した通り、Qtに依存しないものも利用可
能です。

• QtCreatorのプラグイン設定
– メニューの[ヘルプ] – [プラグインについて]を
選択すると、プラグイン設定画面が開きます。
– 「AutotoolsProjectManager」を有効にすると、
autotoolsにも対応可能になります。

4. Qtで開発

4. Qtで開発(1/8)
• プロジェクトのファイル構成について
– プロジェクトファイル(*.pro)
– ソースコードファイル(*.cpp, *.h, etc.)
– GUIフォームファイル(*.ui)
– リソースファイル(*.qrc)
• これらは全てテキストファイルです。
• QtCreatorからは、これらのファイルをGUI
操作可能です。

4. Qtで開発(2/8)
• MSYS+QtCreatorのデモ
– MSYSの環境も作ったので、
• MSYSでC++のライブラリをビルドし、
• それをQtCreatorから利用してみたいと思います。
– MSYSでビルドしたバイナリは、スタティックリンクライ
ブラリのみとなります。DLLやDSOは生成されません。
– 今回は以下のデモを行います
• MSYS
– OSSのlog4cppログ出力ライブラリをビルド
• QtCreator
– MYSでビルドしたlog4cppでログ出力

4. Qtで開発(3/8)
• フォルダ構成
– build-Log4cppSample-XXX-Debug/
– build-Log4cppSample-XXX-Release/
– Log4cppSample/
• packages/
– libs/
» include/ : MSYSからインストールされたヘッダ
» lib/ : MSYSでビルドしたバイナリ
– log4cpp/ : MSYSでのビルド環境
• Log4cppSample.pro
• main.cpp

4. Qtで開発(4/8)
• MSYSでlog4cppをビルド
– 以下のコマンドを実行
• MinGWでlog4cppをビルドすると以下のエラーが出
ます。これはMinGW環境だけの問題のようです。
• 「log4cpp/tests/Clock.cpp」の一番上に以下の一文を
追加しましょう。
Clock.hh:17:13: error: 'int64_t' does not name a type
typedef int64_t usec_t;
#include <stdint.h>
1 $ cd project/packages
2 $ tar zxf log4cpp.tar.gz
3 $ cd log4cpp
4 $ ./configure –prefix=`pwd`/../libs
5 $ make –j4 -s
6 $ make install

4. Qtで開発(5/8)
• QtCreatorでビルドしたlog4cppを利用する
設定
– Qtで利用するライブラリの追加は、基本的に
プロジェクトファイル(*.pro)を手動で書き換え
ます。
– プロジェクトファイル(*.pro)の仕様
• Qt 5.4 > qmake manuals > Variables
• http://doc.qt.io/qt-5/qmake-variable-reference.html
– qmakeのプロジェクトはMakefileをベースとす
るので、Makefileの知識が前提となります。

4. Qtで開発(6/8)
• QtCreatorでビルドしたlog4cppを利用する
設定(続き)
– MSYSでビルドしたlog4cppの利用設定
• ヘッダーとライブラリのパス及びライブラリ名を
設定します
– プロジェクトファイルを変更したら、メ
ニューの[ビルド] – [qmakeの実行]を行い、
Makefileを再生成します。
• 手動でやらなくても保存時に自動で行われますけ
ども
INCLUDEPATH += $${_PRO_FILE_PWD_}/packages/libs/include
LIBS += -L$${_PRO_FILE_PWD_}/packages/libs/lib -llog4cpp

4. Qtで開発(7/8)
• log4cppの出力
– log4cppのサンプルコードをそのまま貼り付け
ます。
• http://log4cpp.sourceforge.net
– 期待出力
• 一部ファイル(program.log)にも出力されています
1352973121 ERROR : root error
1352973121 ERROR sub1 : sub1 error
1352973121 WARN sub1 : sub1 warn
1352973121 WARN : 1 + 1 == two ?
1352973121 ERROR : Streamed root error
1352973121 ERROR sub1 : Streamed sub1 error
1352973121 WARN sub1 : Streamed sub1 warn
1352973121 ERROR : Another streamed error

4. Qtで開発(8/8)
• Qtアプリケーションの配布
– 以下のフォルダ構成＆ランタイム配置にする
• SomeQt5Application.exe
• icudt53.dll
• icuin53.dll
• icuuc53.dll
• libgcc_s_dw2-1.dll
• libstdc++-6.dll
• libwinpthread-1.dll
• Qt5Core.dll
• Qt5Gui.dll
• Qt5Widgets.dll
• platforms¥
– qminimal.dll
– qoffscreen.dll
– qwindows.dll
以下のフォルダからコピー
・Qtのbinフォルダ
MinGWの実行ランタイム
Qtの実行ランタイム
・Qtのpluginsフォルダ
「platforms」フォルダ
ここで示しているのは最低限
のもので、実装内容によって、
必要になる
・Qtの実行ランタイム
・Qtのpluginsフォルダ
は変わります。
