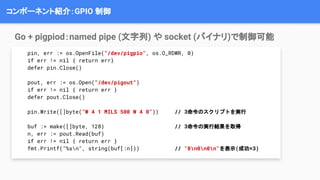

![コンポーネント紹介：GPIO 制御
pin, err := os.OpenFile("/dev/pigpio", os.O_RDWR, 0)
if err != nil { return err}
defer pin.Close()
pout, err := os.Open("/dev/pigout")
if err != nil { return err }
defer pout.Close()
pin.Write([]byte("W 4 1 MILS 500 W 4 0")) // 3命令のスクリプトを実行
buf := make([]byte, 128) // 3命令の実行結果を取得
n, err := pout.Read(buf)
if err != nil { return err }
fmt.Printf("%sn", string(buf[:n])) // "0n0n0n"を表示(成功×3)
Go + pigpiod：named pipe (文字列) や socket (バイナリ)で制御可能](https://image.slidesharecdn.com/a-190925122639/85/Raspberry-Pi-Go-IoT-14-320.jpg)
Raspberry Pi + Go で IoT した話

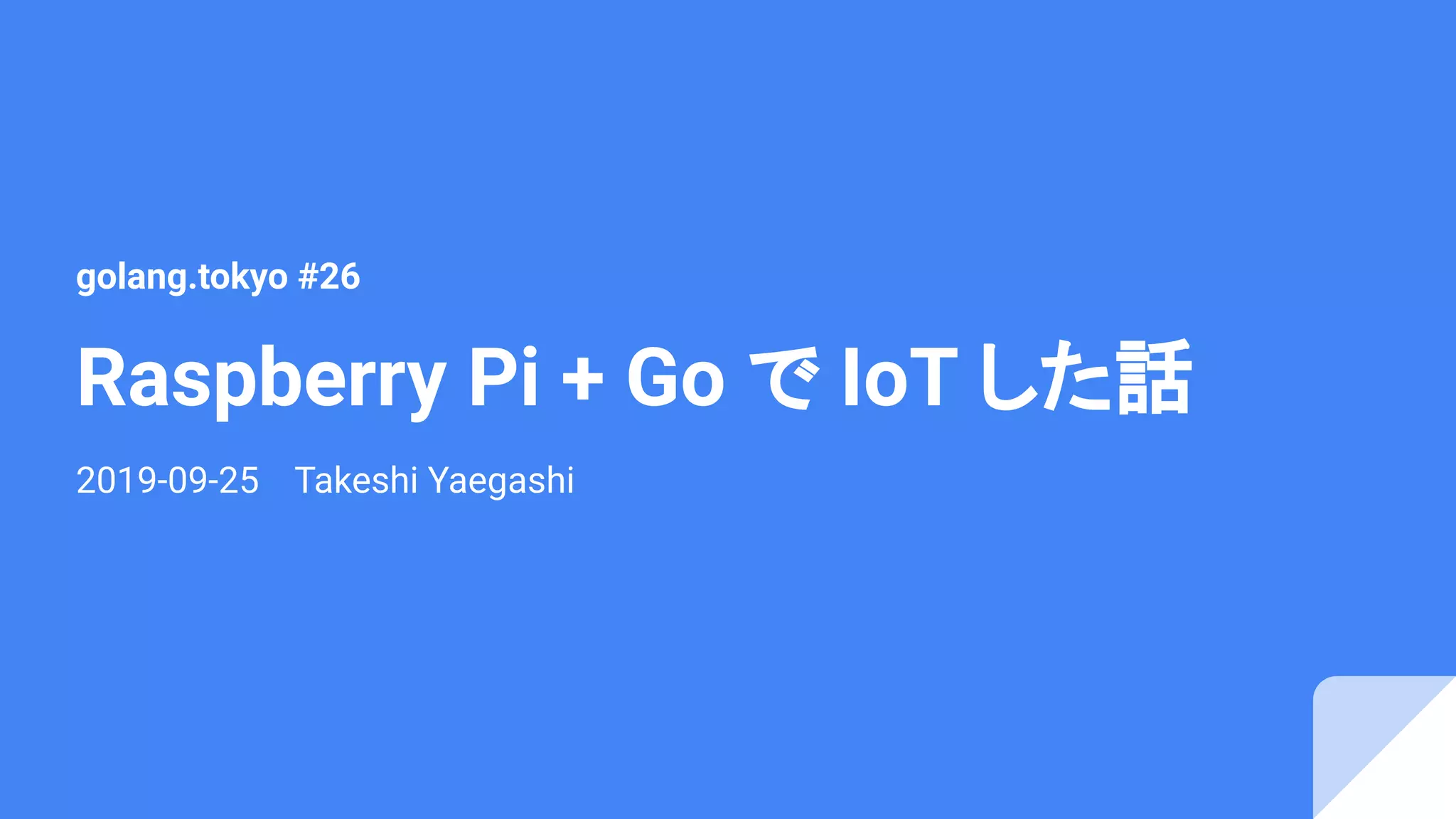

- 1. Raspberry Pi +Go で IoT した話 2019-09-25 Takeshi Yaegashi golang.tokyo #26

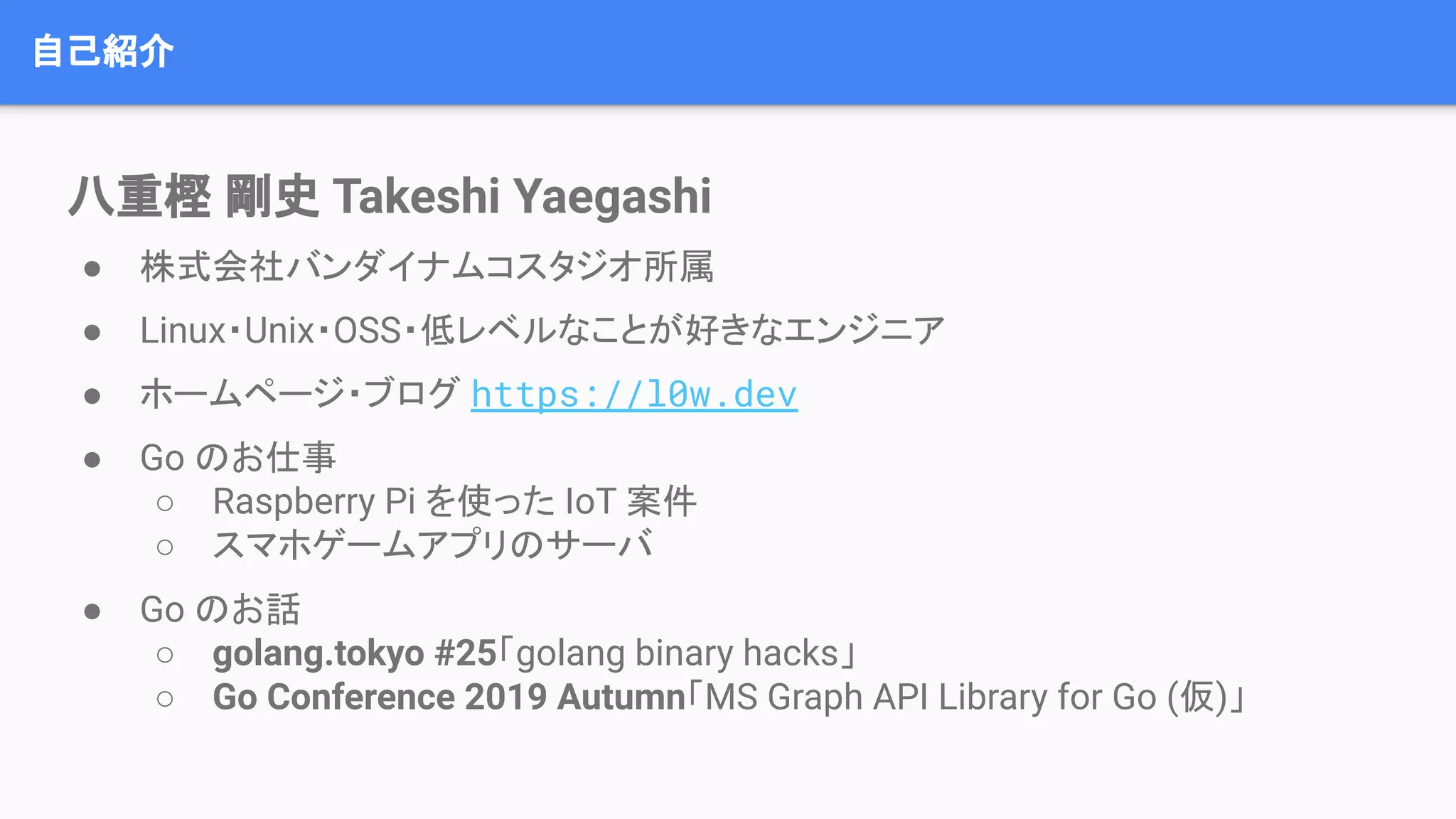

- 2. 自己紹介 八重樫 剛史 TakeshiYaegashi ● 株式会社バンダイナムコスタジオ所属 ● Linux・Unix・OSS・低レベルなことが好きなエンジニア ● ホームページ・ブログ https://l0w.dev ● Go のお仕事 ○ Raspberry Pi を使った IoT 案件 ○ スマホゲームアプリのサーバ ● Go のお話 ○ golang.tokyo #25「golang binary hacks」 ○ Go Conference 2019 Autumn「MS Graph API Library for Go (仮)」

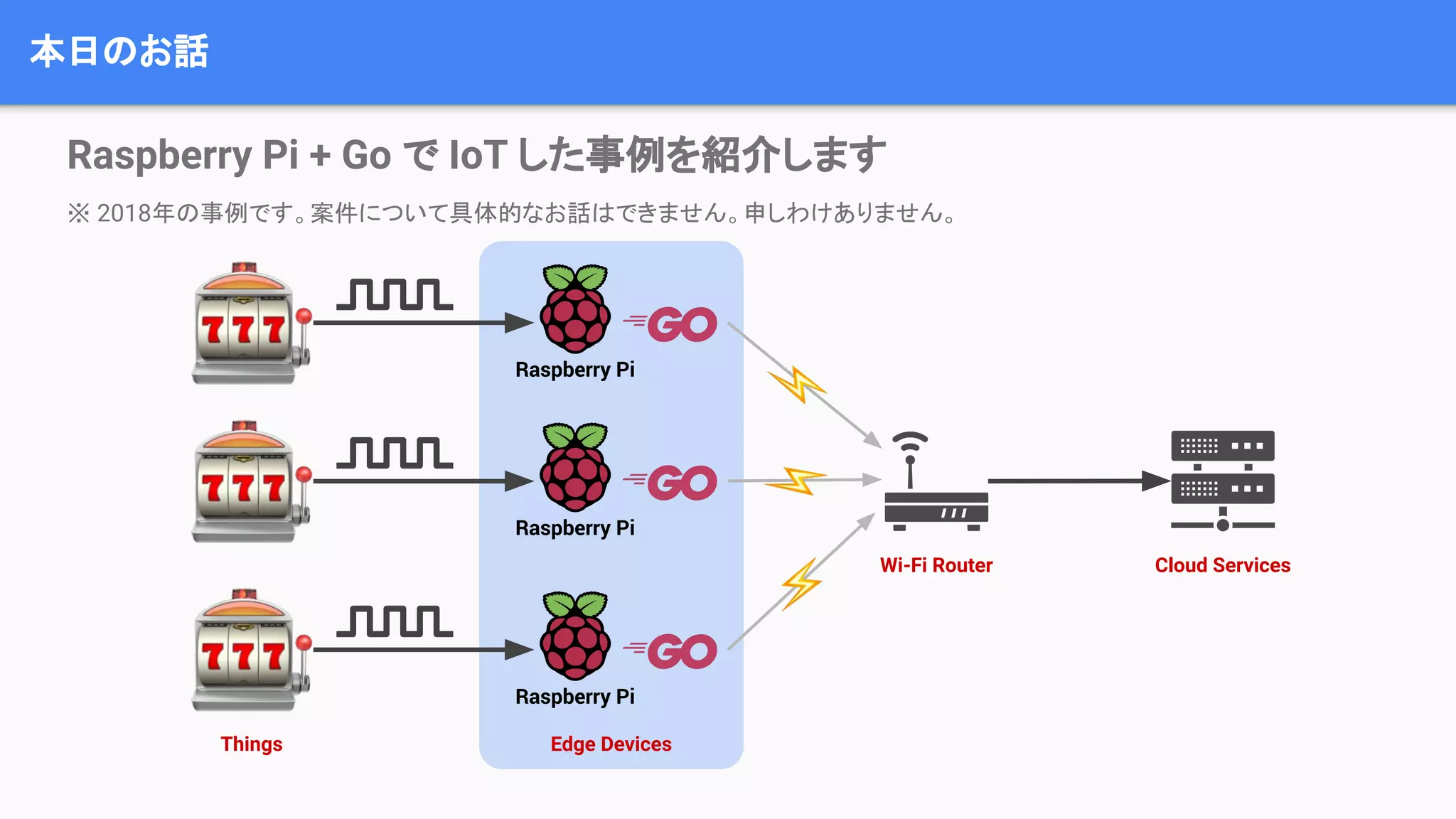

- 3. Raspberry Pi +Go で IoT した事例を紹介します ※ 2018年の事例です。案件について具体的なお話はできません。申しわけありません。 本日のお話 Wi-Fi Router Cloud Services Edge DevicesThings

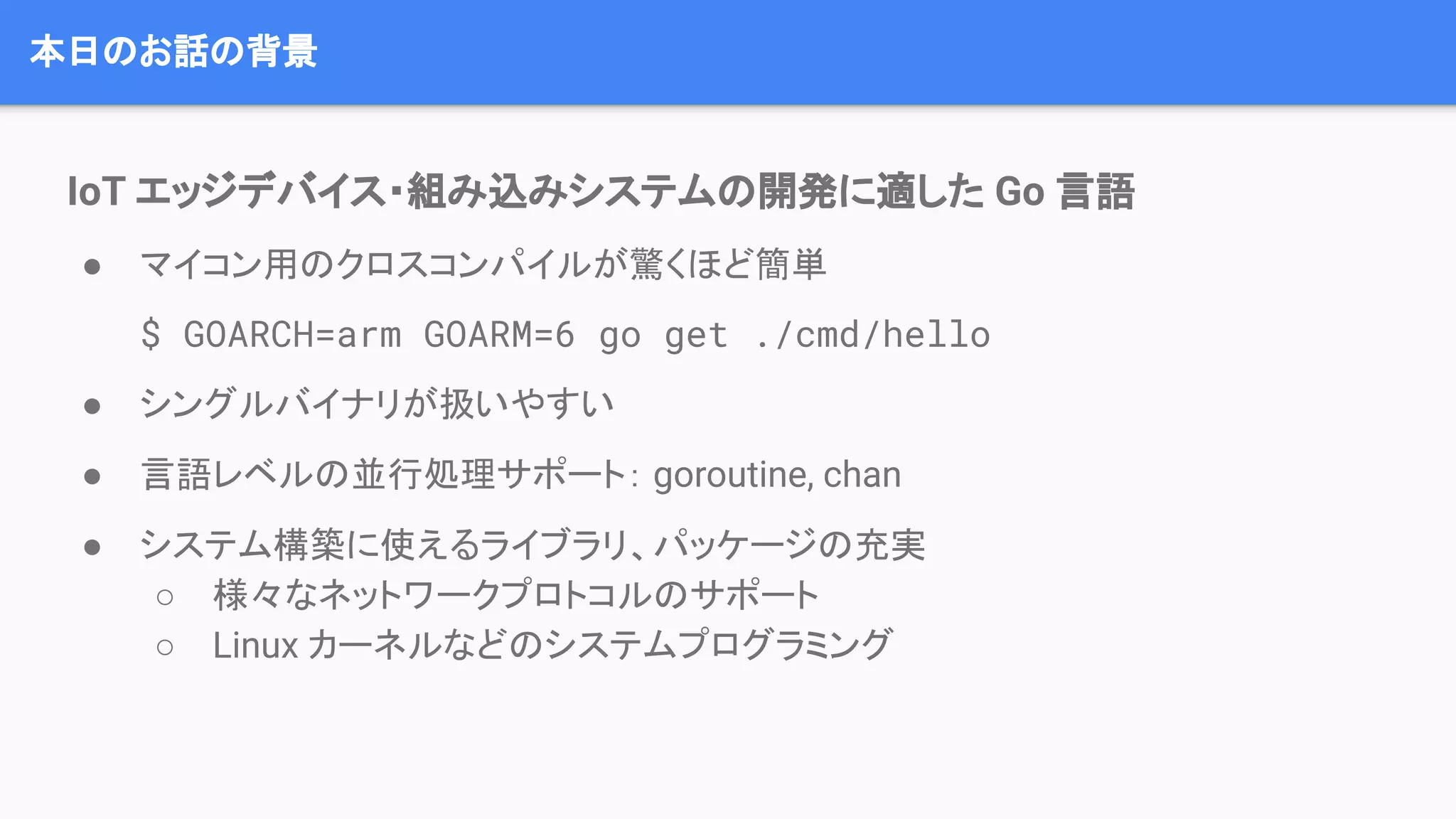

- 4. IoT エッジデバイス・組み込みシステムの開発に適した Go言語 ● マイコン用のクロスコンパイルが驚くほど簡単 $ GOARCH=arm GOARM=6 go get ./cmd/hello ● シングルバイナリが扱いやすい ● 言語レベルの並行処理サポート： goroutine, chan ● システム構築に使えるライブラリ、パッケージの充実 ○ 様々なネットワークプロトコルのサポート ○ Linux カーネルなどのシステムプログラミング 本日のお話の背景

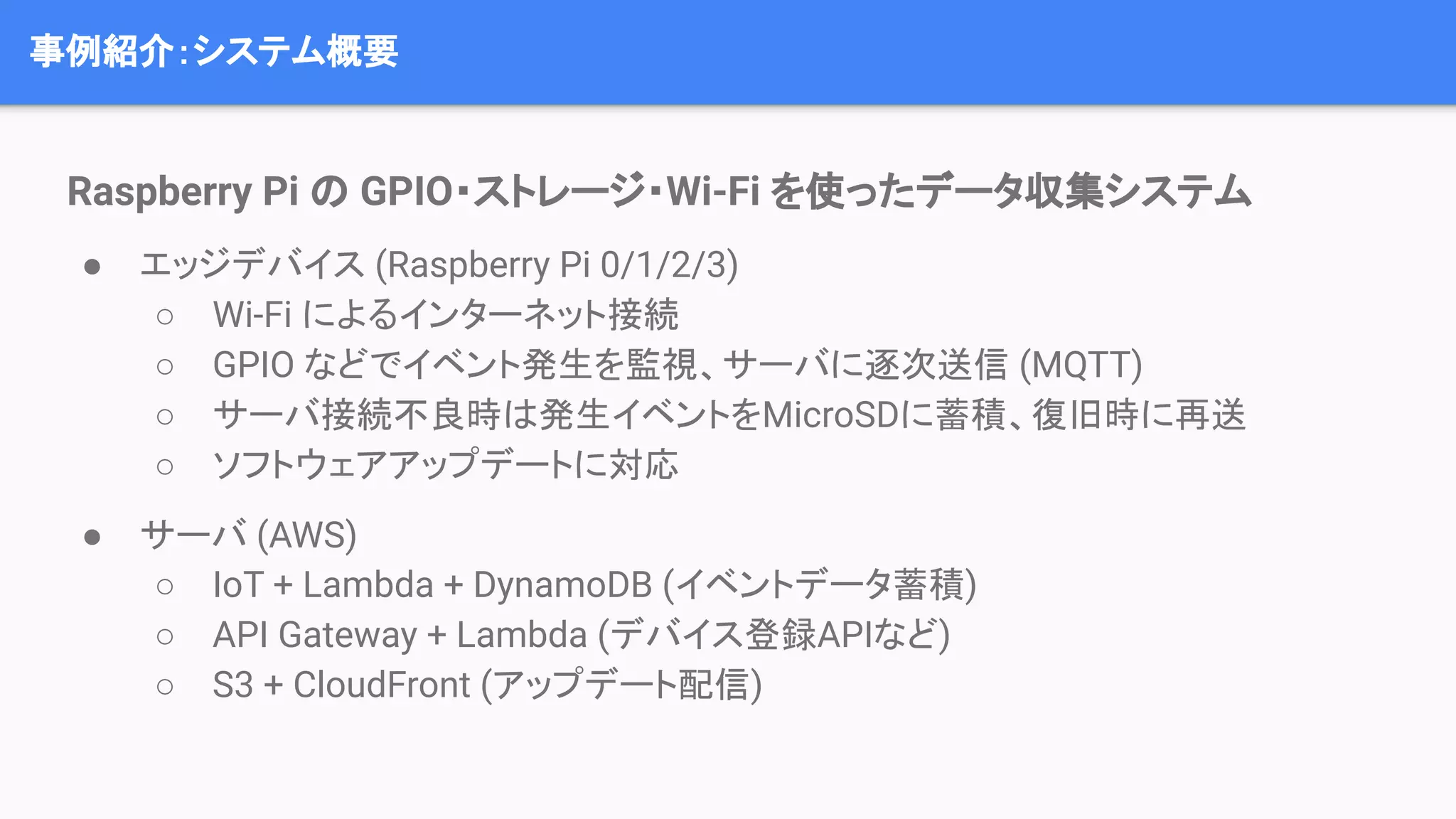

- 5. Raspberry Pi のGPIO・ストレージ・Wi-Fi を使ったデータ収集システム ● エッジデバイス (Raspberry Pi 0/1/2/3) ○ Wi-Fi によるインターネット接続 ○ GPIO などでイベント発生を監視、サーバに逐次送信 (MQTT) ○ サーバ接続不良時は発生イベントをMicroSDに蓄積、復旧時に再送 ○ ソフトウェアアップデートに対応 ● サーバ (AWS) ○ IoT + Lambda + DynamoDB (イベントデータ蓄積) ○ API Gateway + Lambda (デバイス登録APIなど) ○ S3 + CloudFront (アップデート配信) 事例紹介：システム概要

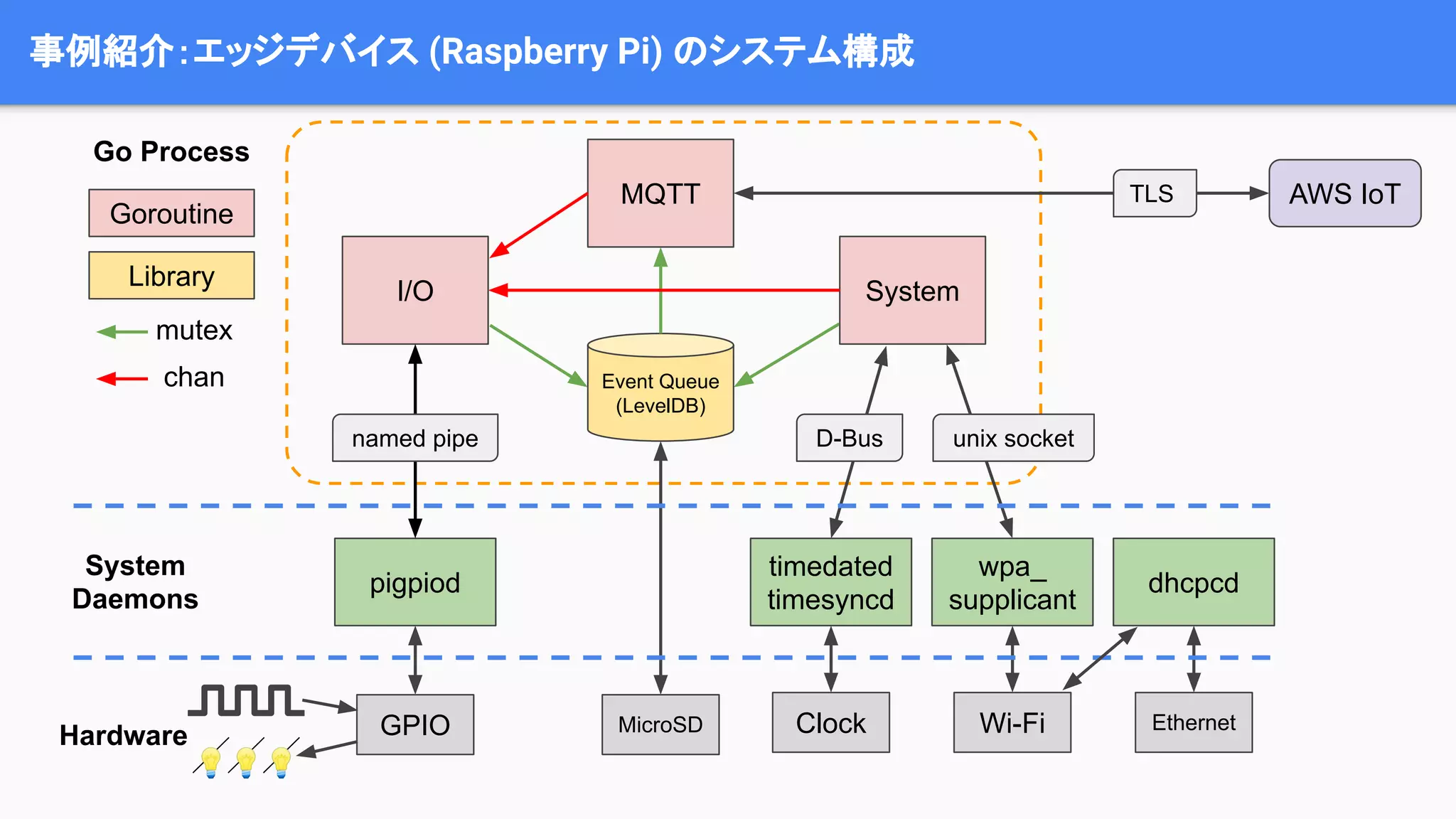

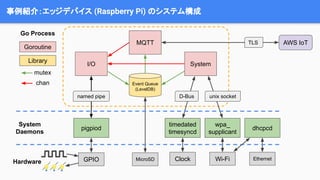

- 6. 事例紹介：エッジデバイス (Raspberry Pi)のシステム構成 pigpiod MQTT wpa_ supplicant I/O System Event Queue (LevelDB) AWS IoT dhcpcd GPIO EthernetWi-Fi timedated timesyncd ClockMicroSD System Daemons Go Process Hardware 💡💡💡 Goroutine Library mutex chan named pipe unix socketD-Bus TLS

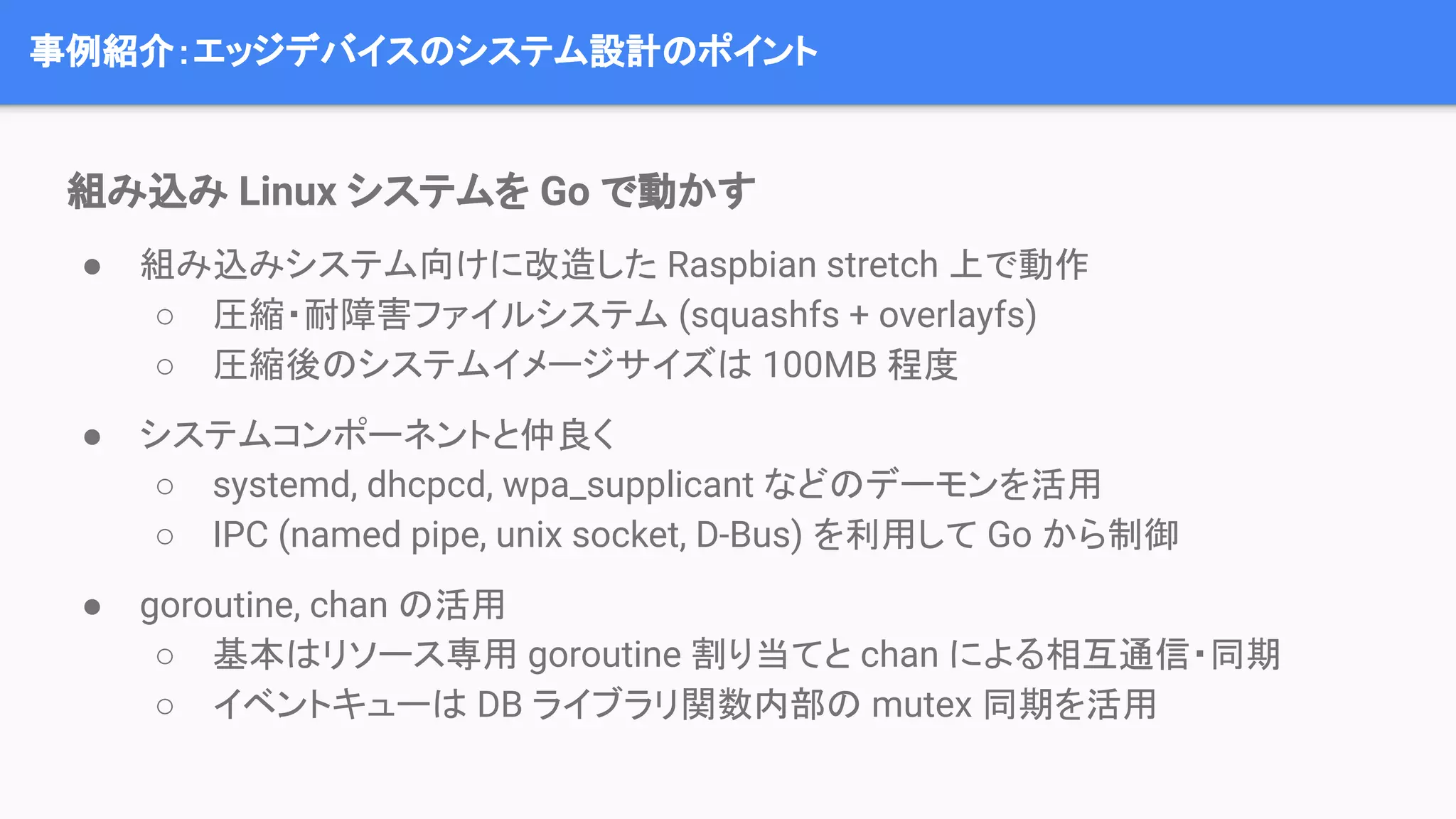

- 7. 組み込み Linux システムをGo で動かす ● 組み込みシステム向けに改造した Raspbian stretch 上で動作 ○ 圧縮・耐障害ファイルシステム (squashfs + overlayfs) ○ 圧縮後のシステムイメージサイズは 100MB 程度 ● システムコンポーネントと仲良く ○ systemd, dhcpcd, wpa_supplicant などのデーモンを活用 ○ IPC (named pipe, unix socket, D-Bus) を利用して Go から制御 ● goroutine, chan の活用 ○ 基本はリソース専用 goroutine 割り当てと chan による相互通信・同期 ○ イベントキューは DB ライブラリ関数内部の mutex 同期を活用 事例紹介：エッジデバイスのシステム設計のポイント

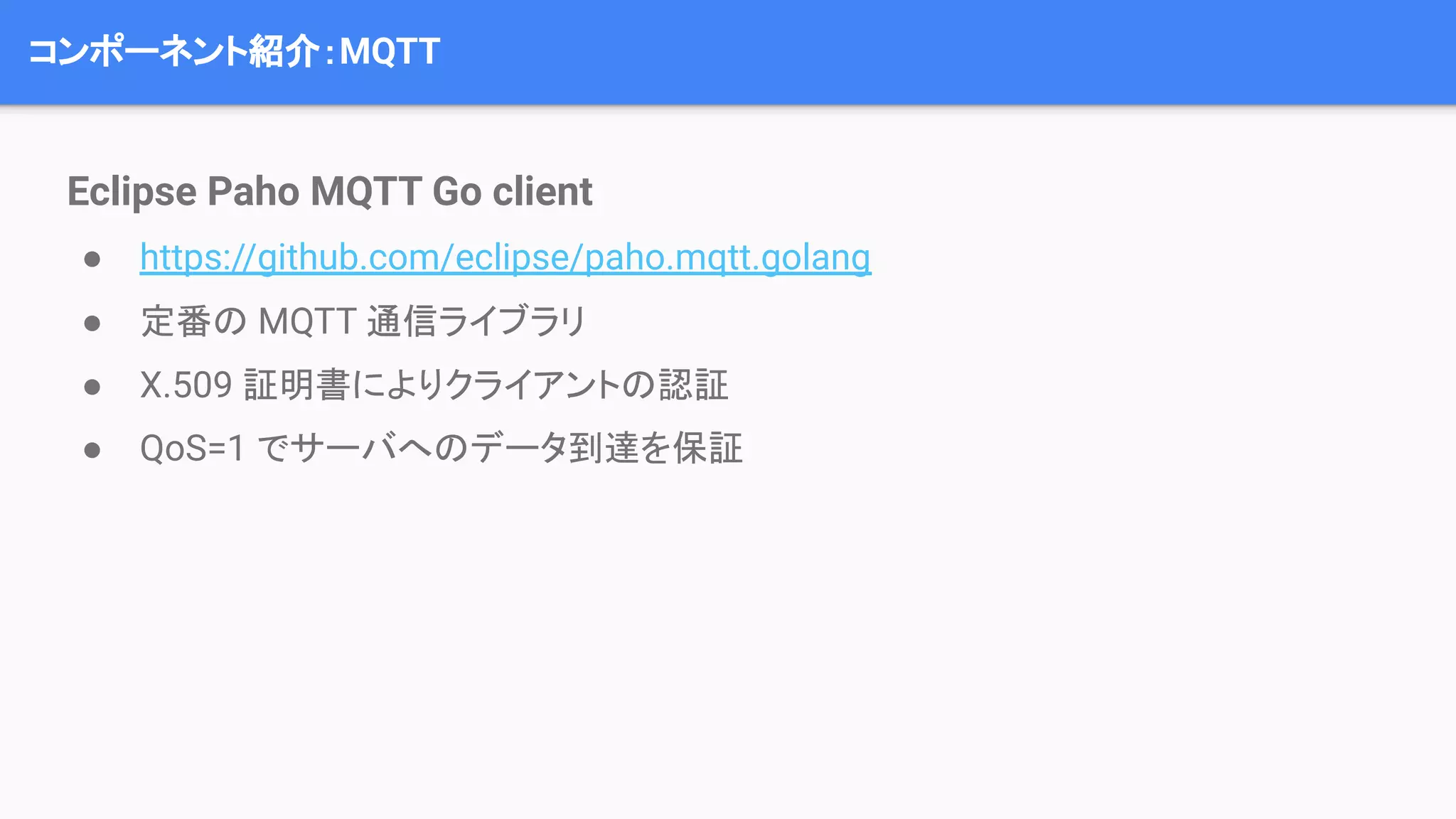

- 8. コンポーネント紹介：MQTT Eclipse Paho MQTTGo client ● https://github.com/eclipse/paho.mqtt.golang ● 定番の MQTT 通信ライブラリ ● X.509 証明書によりクライアントの認証 ● QoS=1 でサーバへのデータ到達を保証

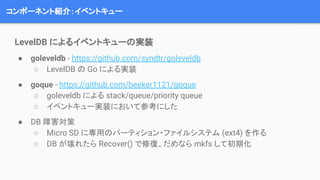

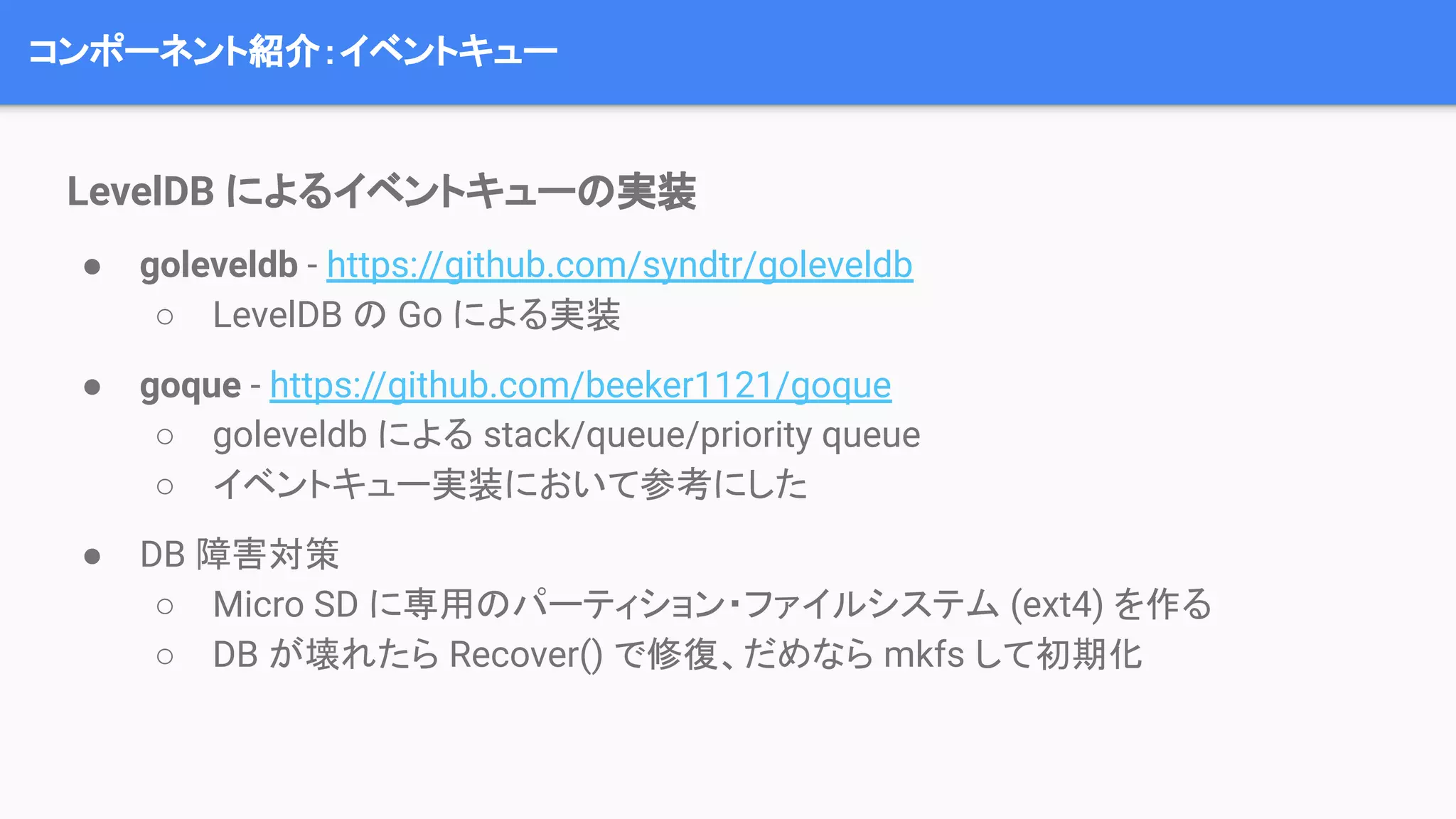

- 9. コンポーネント紹介：イベントキュー LevelDB によるイベントキューの実装 ● goleveldb- https://github.com/syndtr/goleveldb ○ LevelDB の Go による実装 ● goque - https://github.com/beeker1121/goque ○ goleveldb による stack/queue/priority queue ○ イベントキュー実装において参考にした ● DB 障害対策 ○ Micro SD に専用のパーティション・ファイルシステム (ext4) を作る ○ DB が壊れたら Recover() で修復、だめなら mkfs して初期化

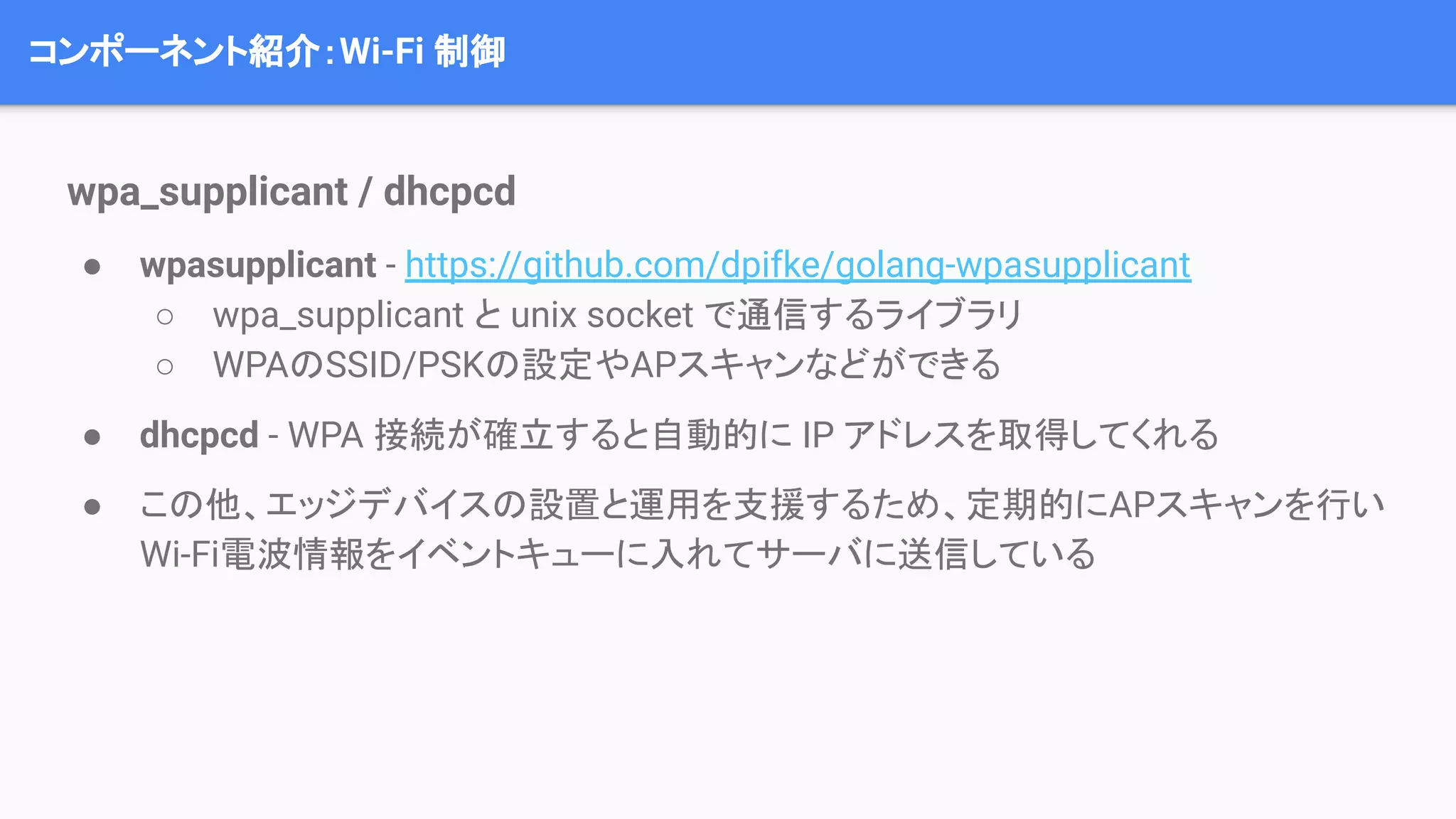

- 10. コンポーネント紹介：Wi-Fi 制御 wpa_supplicant /dhcpcd ● wpasupplicant - https://github.com/dpifke/golang-wpasupplicant ○ wpa_supplicant と unix socket で通信するライブラリ ○ WPAのSSID/PSKの設定やAPスキャンなどができる ● dhcpcd - WPA 接続が確立すると自動的に IP アドレスを取得してくれる ● この他、エッジデバイスの設置と運用を支援するため、定期的にAPスキャンを行い Wi-Fi電波情報をイベントキューに入れてサーバに送信している

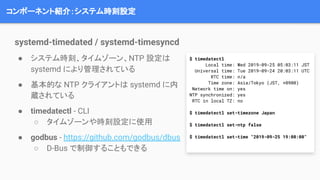

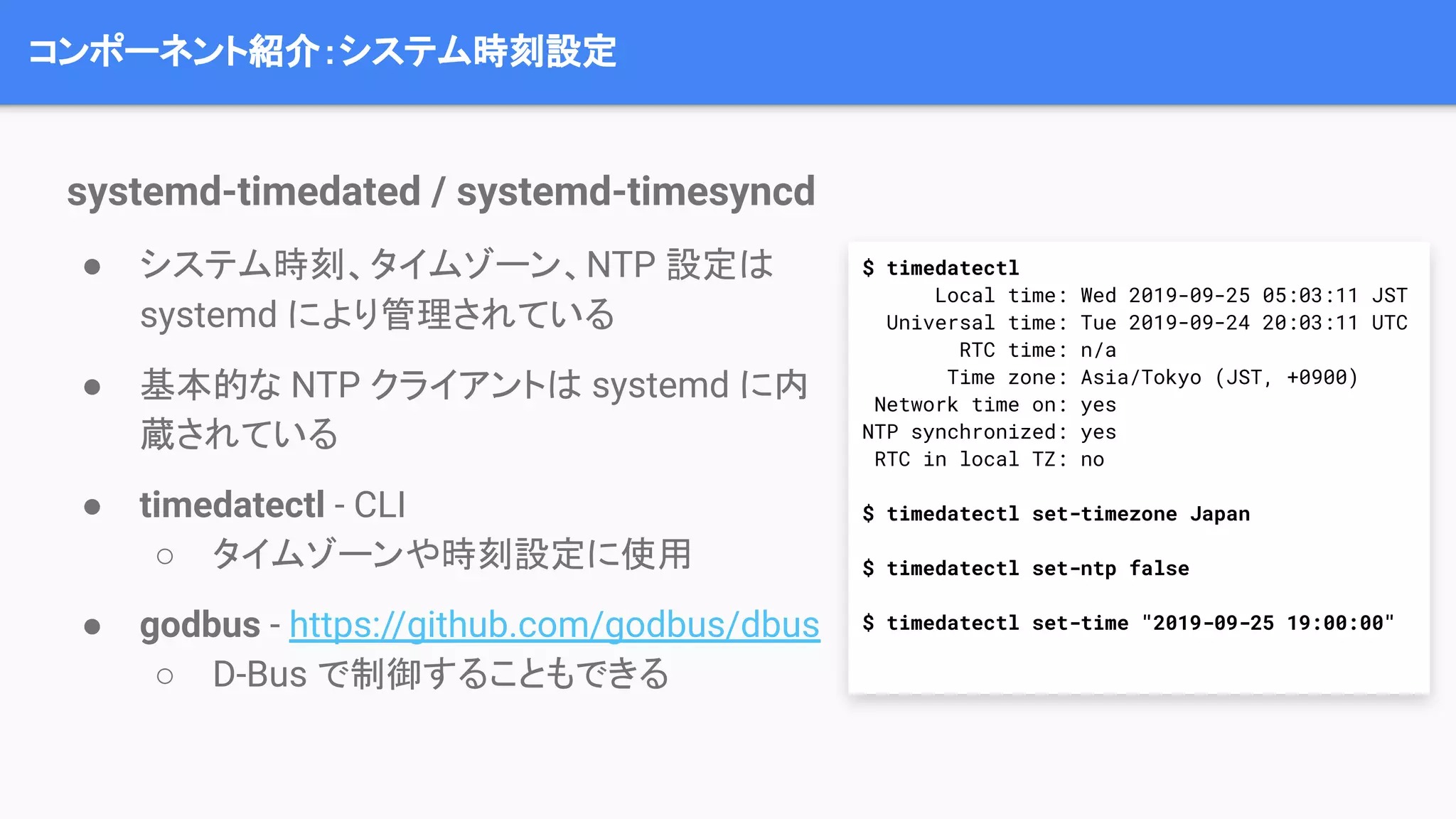

- 11. コンポーネント紹介：システム時刻設定 systemd-timedated / systemd-timesyncd ●システム時刻、タイムゾーン、NTP 設定は systemd により管理されている ● 基本的な NTP クライアントは systemd に内 蔵されている ● timedatectl - CLI ○ タイムゾーンや時刻設定に使用 ● godbus - https://github.com/godbus/dbus ○ D-Bus で制御することもできる $ timedatectl Local time: Wed 2019-09-25 05:03:11 JST Universal time: Tue 2019-09-24 20:03:11 UTC RTC time: n/a Time zone: Asia/Tokyo (JST, +0900) Network time on: yes NTP synchronized: yes RTC in local TZ: no $ timedatectl set-timezone Japan $ timedatectl set-ntp false $ timedatectl set-time "2019-09-25 19:00:00"

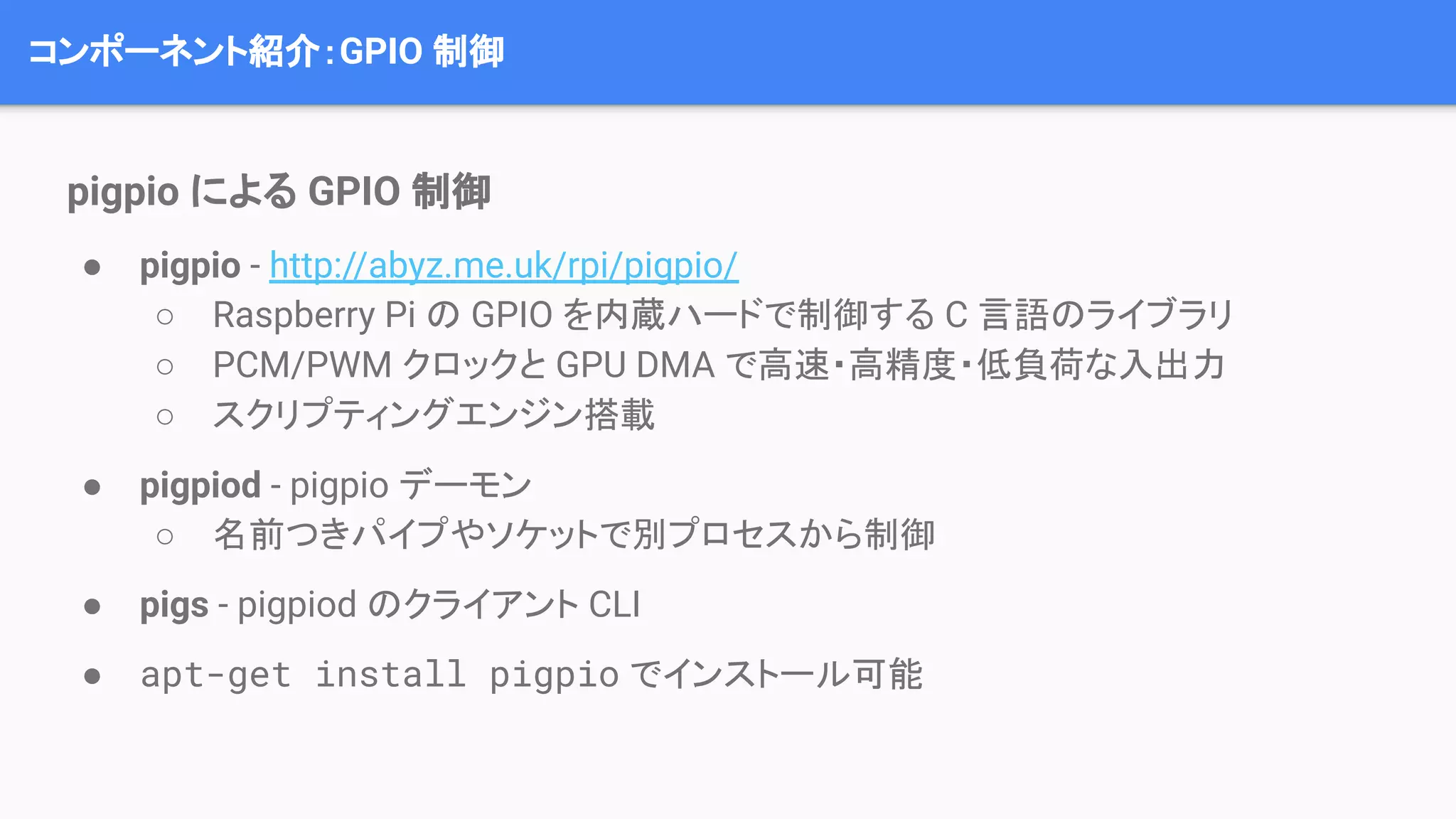

- 12. コンポーネント紹介：GPIO 制御 pigpio によるGPIO 制御 ● pigpio - http://abyz.me.uk/rpi/pigpio/ ○ Raspberry Pi の GPIO を内蔵ハードで制御する C 言語のライブラリ ○ PCM/PWM クロックと GPU DMA で高速・高精度・低負荷な入出力 ○ スクリプティングエンジン搭載 ● pigpiod - pigpio デーモン ○ 名前つきパイプやソケットで別プロセスから制御 ● pigs - pigpiod のクライアント CLI ● apt-get install pigpio でインストール可能

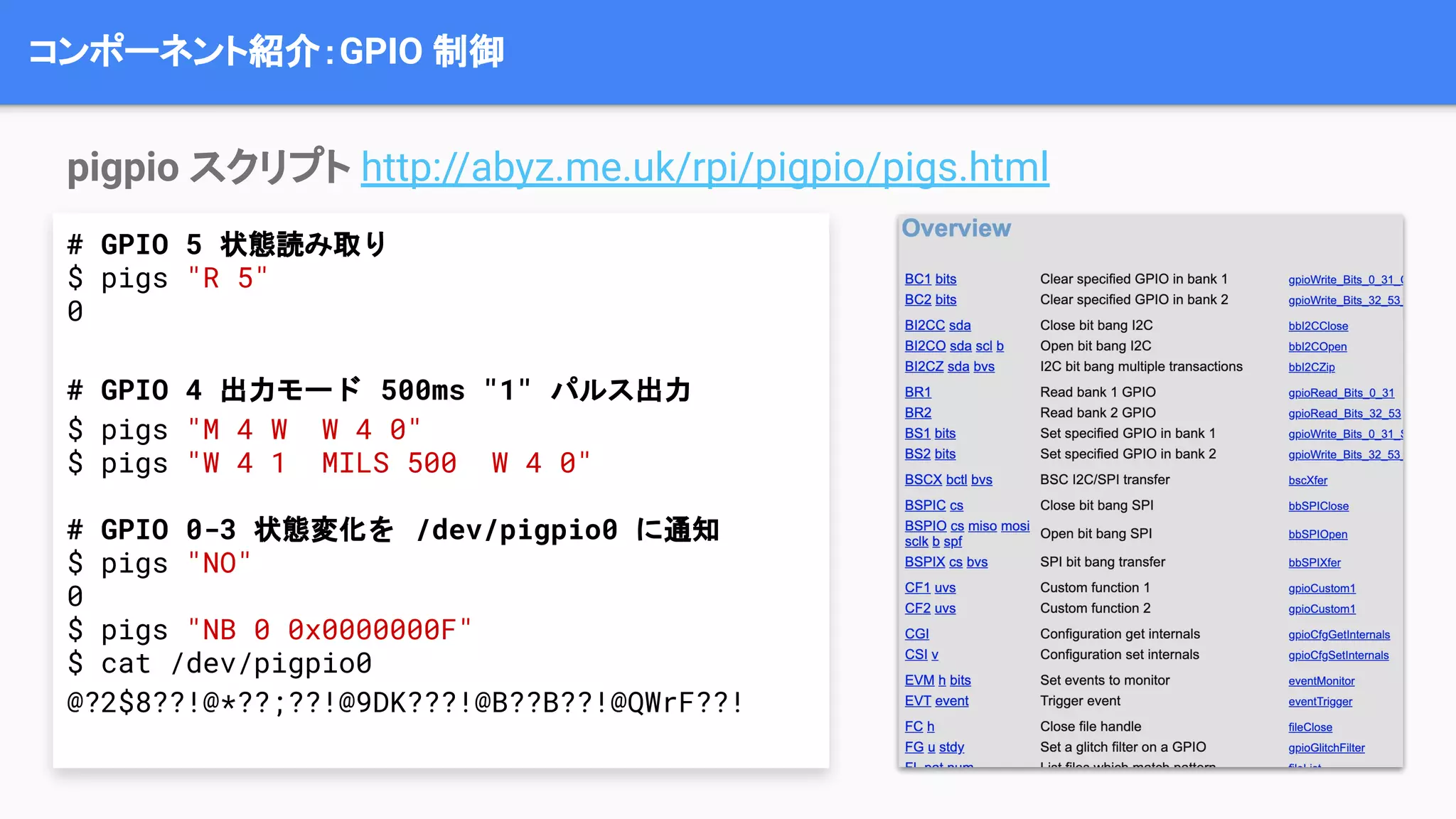

- 13. コンポーネント紹介：GPIO 制御 # GPIO5 状態読み取り $ pigs "R 5" 0 # GPIO 4 出力モード 500ms "1" パルス出力 $ pigs "M 4 W W 4 0" $ pigs "W 4 1 MILS 500 W 4 0" # GPIO 0-3 状態変化を /dev/pigpio0 に通知 $ pigs "NO" 0 $ pigs "NB 0 0x0000000F" $ cat /dev/pigpio0 @?2$8??!@*??;??!@9DK???!@B??B??!@QWrF??! pigpio スクリプト http://abyz.me.uk/rpi/pigpio/pigs.html

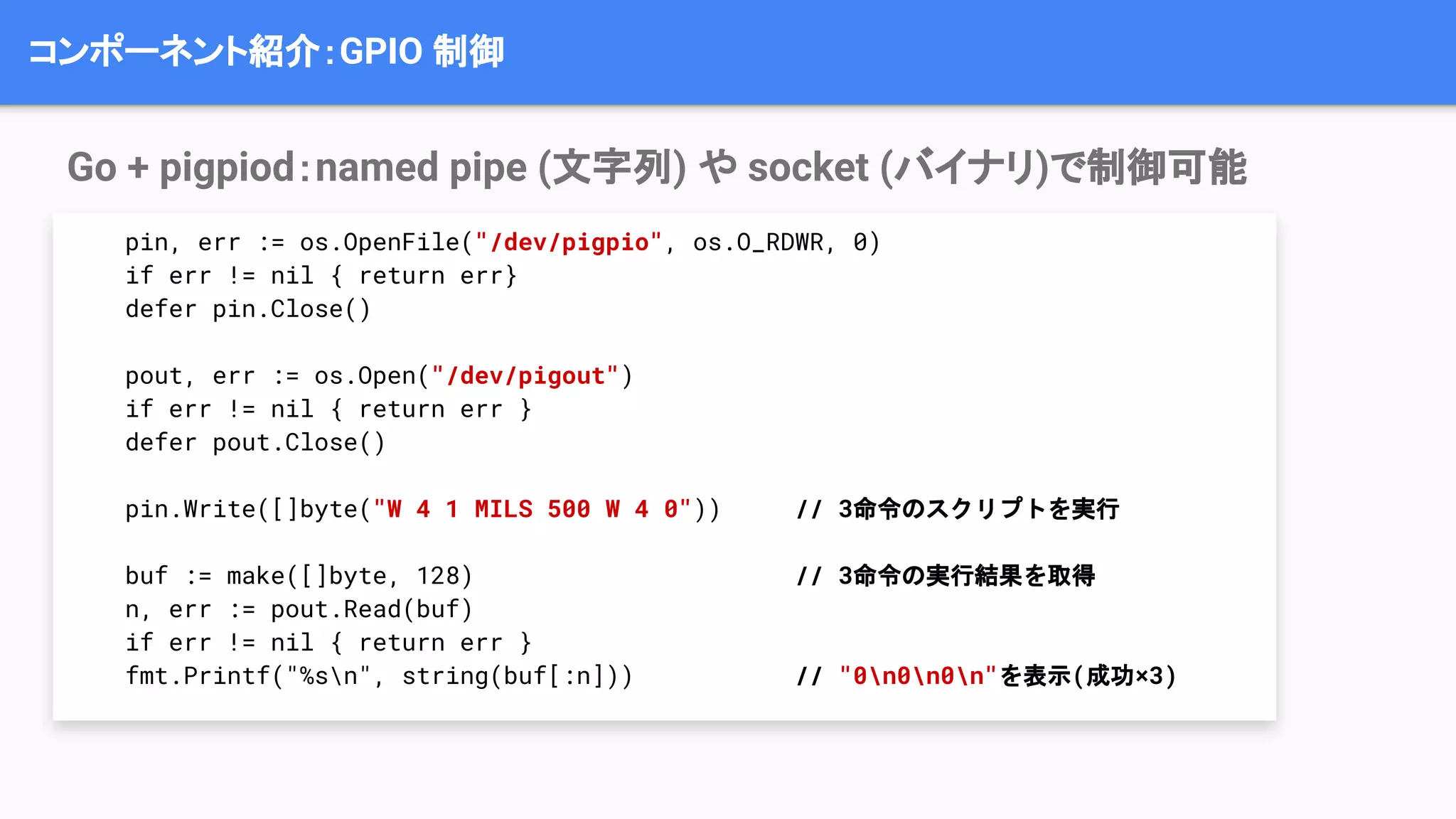

- 14. コンポーネント紹介：GPIO 制御 pin, err:= os.OpenFile("/dev/pigpio", os.O_RDWR, 0) if err != nil { return err} defer pin.Close() pout, err := os.Open("/dev/pigout") if err != nil { return err } defer pout.Close() pin.Write([]byte("W 4 1 MILS 500 W 4 0")) // 3命令のスクリプトを実行 buf := make([]byte, 128) // 3命令の実行結果を取得 n, err := pout.Read(buf) if err != nil { return err } fmt.Printf("%sn", string(buf[:n])) // "0n0n0n"を表示(成功×3) Go + pigpiod：named pipe (文字列) や socket (バイナリ)で制御可能

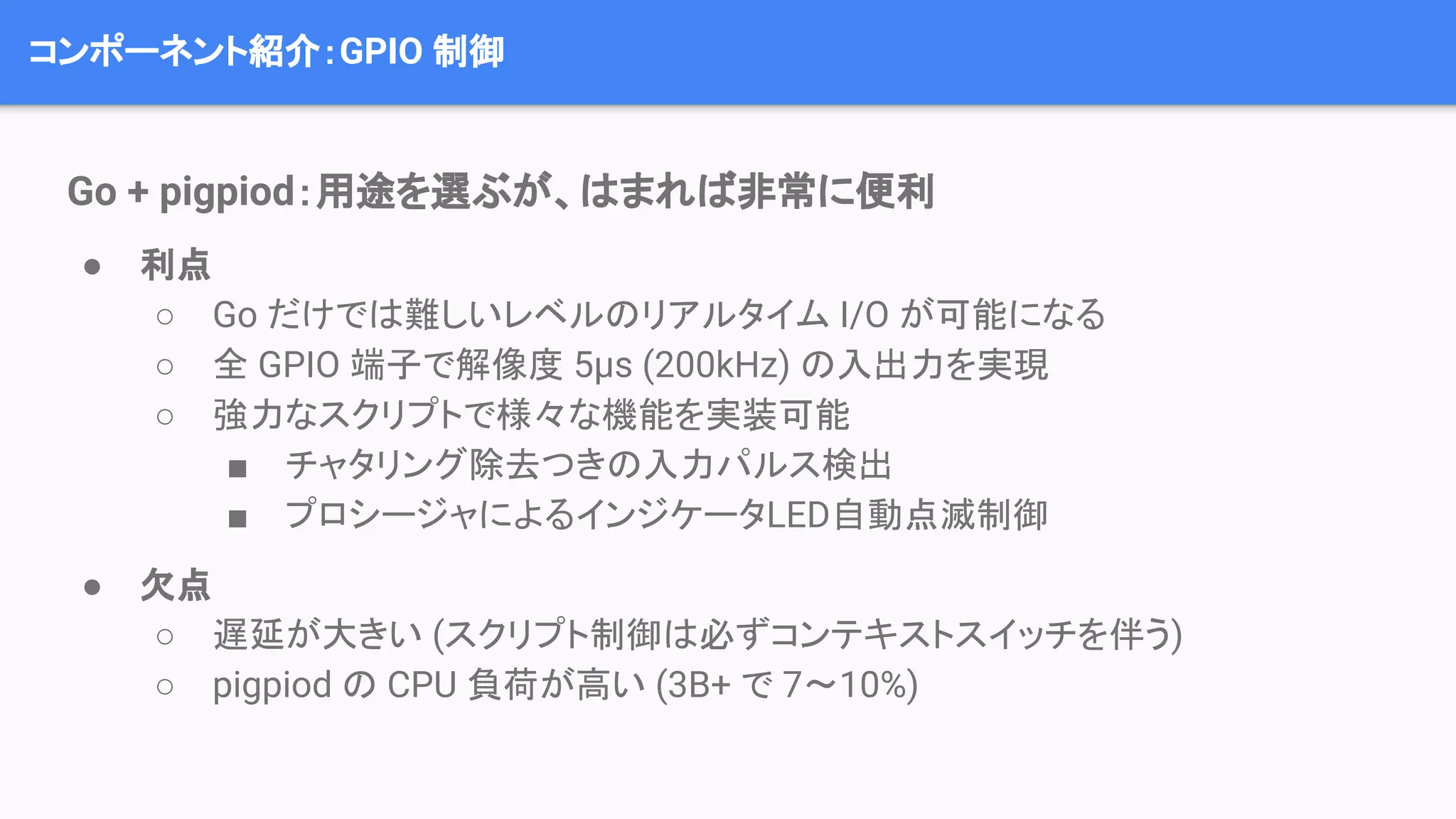

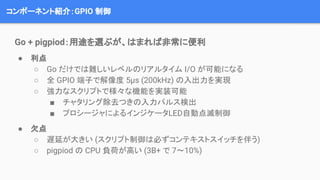

- 15. コンポーネント紹介：GPIO 制御 Go +pigpiod：用途を選ぶが、はまれば非常に便利 ● 利点 ○ Go だけでは難しいレベルのリアルタイム I/O が可能になる ○ 全 GPIO 端子で解像度 5μs (200kHz) の入出力を実現 ○ 強力なスクリプトで様々な機能を実装可能 ■ チャタリング除去つきの入力パルス検出 ■ プロシージャによるインジケータLED自動点滅制御 ● 欠点 ○ 遅延が大きい (スクリプト制御は必ずコンテキストスイッチを伴う) ○ pigpiod の CPU 負荷が高い (3B+ で 7〜10%)

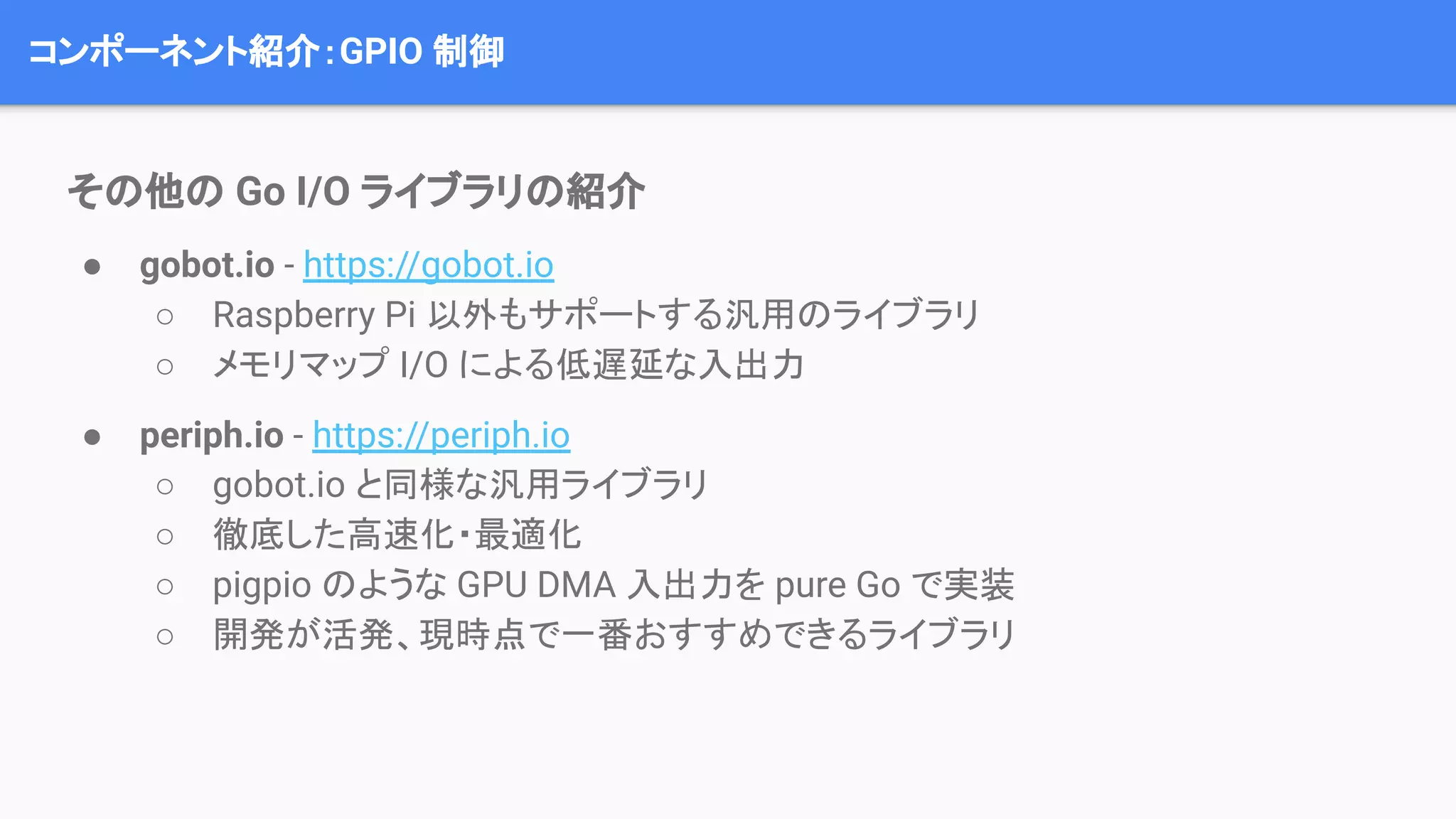

- 16. コンポーネント紹介：GPIO 制御 その他の GoI/O ライブラリの紹介 ● gobot.io - https://gobot.io ○ Raspberry Pi 以外もサポートする汎用のライブラリ ○ メモリマップ I/O による低遅延な入出力 ● periph.io - https://periph.io ○ gobot.io と同様な汎用ライブラリ ○ 徹底した高速化・最適化 ○ pigpio のような GPU DMA 入出力を pure Go で実装 ○ 開発が活発、現時点で一番おすすめできるライブラリ

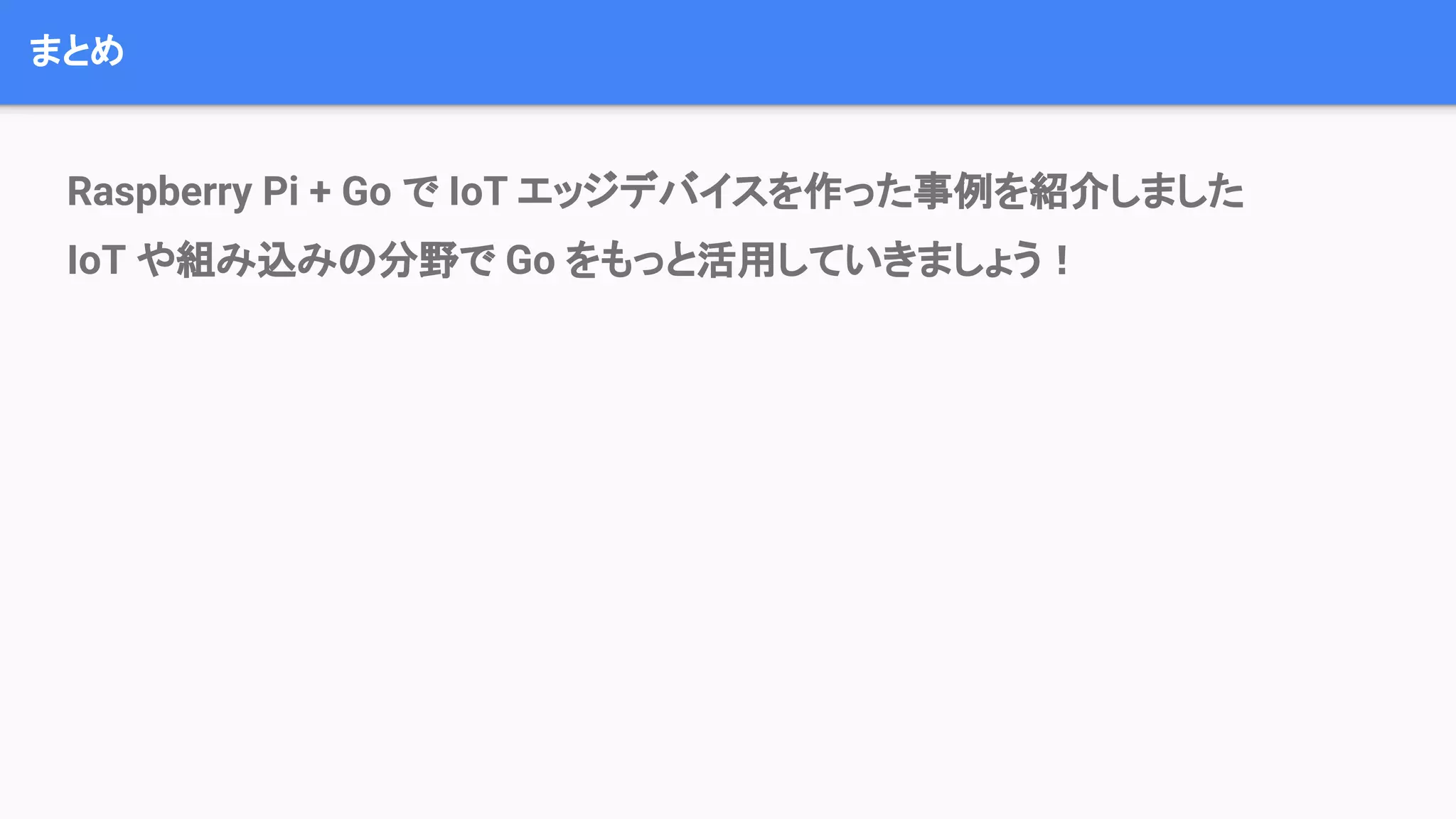

- 17. まとめ Raspberry Pi +Go で IoT エッジデバイスを作った事例を紹介しました IoT や組み込みの分野で Go をもっと活用していきましょう！
