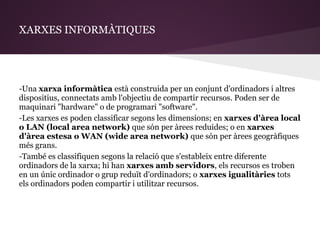

2. XARXES INFORMÀTIQUES
-Una xarxa informàtica està construida per un conjunt d'ordinadors i altres
dispositius, connectats amb l'objectiu de compartir recursos. Poden ser de
maquinari "hardware" o de programari "software".
-Les xarxes es poden classificar segons les dimensions; en xarxes d'àrea local
o LAN (local area network) que són per àrees reduides; o en xarxes
d'àrea estesa o WAN (wide area network) que són per àrees geogràfiques
més grans.
-També es classifiquen segons la relació que s'estableix entre diferente
ordinadors de la xarxa; hi han xarxes amb servidors, els recursos es troben
en un únic ordinador o grup reduït d'ordinadors; o xarxes igualitàries tots
els ordinadors poden compartir i utilitzar recursos.

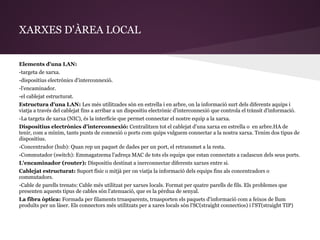

3. XARXES D'ÀREA LOCAL
Elements d'una LAN:
-targeta de xarxa.
-dispositius electrònics d'interconnexió.
-l'encaminador.
-el cablejat estructurat.
Estructura d'una LAN: Les més utilitzades són en estrella i en arbre, on la informació surt dels diferents aquips i
viatja a través del cablejat fins a arribar a un dispositiu electrònic d'interconnexió que controla el trànsit d'informació.
-La targeta de xarxa (NIC), és la interfície que permet connectar el nostre equip a la xarxa.
Dispositius electrònics d'interconnexió: Centralitzen tot el cablejat d'una xarxa en estrella o en arbre.HA de
tenir, com a mínim, tants punts de connexió o ports com quips vulguem connectar a la nostra xarxa. Tenim dos tipus de
dispositius.
-Concentrador (hub): Quan rep un paquet de dades per un port, el retransmet a la resta.
-Commutador (switch): Emmagatzema l'adreça MAC de tots els equips que estan connectats a cadascun dels seus ports.
L'encaminador (router): Dispositiu destinat a inerconnectar diferents xarxes entre si.
Cablejat estructurat: Suport físic o mitjà per on viatja la informació dels equips fins als concentradors o
commutadors.
-Cable de parells trenats: Cable més utilitzat per xarxes locals. Format per quatre parells de fils. Els problemes que
presenten aquests tipus de cables són l'atenuació, que es la pèrdua de senyal.
La fibra òptica: Formada per filaments trnasparents, trnasporten els paquets d'informació com a feixos de llum
produïts per un làser. Els connectors més utilitzats per a xares locals són l'SC(straight connectios) i l'ST(straight TIP)

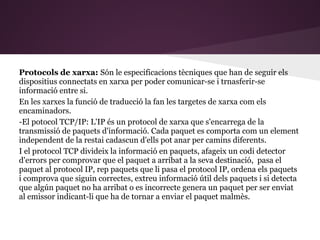

4. Protocols de xarxa: Són le especificacions tècniques que han de seguir els
dispositius connectats en xarxa per poder comunicar-se i trnasferir-se
informació entre si.
En les xarxes la funció de traducció la fan les targetes de xarxa com els
encaminadors.
-El potocol TCP/IP: L'IP és un protocol de xarxa que s'encarrega de la
transmissió de paquets d'informació. Cada paquet es comporta com un element
independent de la restai cadascun d'ells pot anar per camins diferents.
I el protocol TCP divideix la informació en paquets, afageix un codi detector
d'errors per comprovar que el paquet a arribat a la seva destinació, pasa el
paquet al protocol IP, rep paquets que li pasa el protocol IP, ordena els paquets
i comprova que siguin correctes, extreu informació útil dels paquets i si detecta
que algún paquet no ha arribat o es incorrecte genera un paquet per ser enviat
al emissor indicant-li que ha de tornar a enviar el paquet malmès.

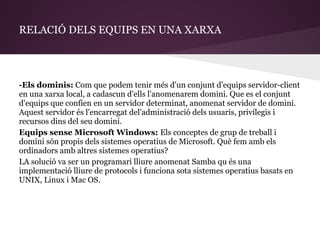

5. RELACIÓ DELS EQUIPS EN UNA XARXA
-Els dominis: Com que podem tenir més d'un conjunt d'equips servidor-client
en una xarxa local, a cadascun d'ells l'anomenarem domini. Que es el conjunt
d'equips que confien en un servidor determinat, anomenat servidor de domini.
Aquest servidor és l'encarregat del'administració dels usuaris, privilegis i
recursos dins del seu domini.
Equips sense Microsoft Windows: Els conceptes de grup de treball i
domini són propis dels sistemes operatius de Microsoft. Què fem amb els
ordinadors amb altres sistemes operatius?
LA solució va ser un programari lliure anomenat Samba qu és una
implementació lliure de protocols i funciona sota sistemes operatius basats en
UNIX, Linux i Mac OS.

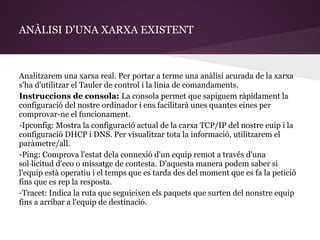

6. ANÀLISI D'UNA XARXA EXISTENT
Analitzarem una xarxa real. Per portar a terme una anàlisi acurada de la xarxa
s'ha d'utilitzar el Tauler de control i la línia de comandaments.
Instruccions de consola: La consola permet que sapiguem ràpidament la
configuració del nostre ordinador i ens facilitarà unes quantes eines per
comprovar-ne el funcionament.
-Ipconfig: Mostra la configuració actual de la carxa TCP/IP del nostre euip i la
configuració DHCP i DNS. Per visualitzar tota la informació, utilitzarem el
paràmetre/all.
-Ping: Comprova l'estat dela connexió d'un equip remot a través d'una
sol·licitud d'eco o missatge de contesta. D'aquesta manera podem saber si
l'equip està operatiu i el temps que es tarda des del moment que es fa la petició
fins que es rep la resposta.
-Tracet: Indica la ruta que seguieixen els paquets que surten del nonstre equip
fins a arribar a l'equip de destinació.

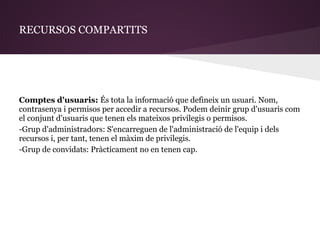

7. RECURSOS COMPARTITS
Comptes d'usuaris: És tota la informació que defineix un usuari. Nom,
contrasenya i permisos per accedir a recursos. Podem deinir grup d'usuaris com
el conjunt d'usuaris que tenen els mateixos privilegis o permisos.
-Grup d'administradors: S'encarreguen de l'administració de l'equip i dels
recursos i, per tant, tenen el màxim de privilegis.
-Grup de convidats: Pràcticament no en tenen cap.
