Xarxes Informàtiques

Miquel Piqueras Barceló

Les xarxes d’àrea local:
Link del bloc: http://pikexarxes.blogspot.com.es/

Xarxa: conjunt d’ordinadors connectats entre sí per tal de fer feines per tal de fer feines o compartir
recursos.
Persones = Usuaris
Per fer una xarxa:
- Maquinaria
-

Cables

-

Switch/Hub

-

Targeta de xarxa

-

Adaptadors de xarxa
Avantatges de treballar en xarxa:

-

Estalvi de maquinaria

-

Podem accedir a zones privades i publiques

-

Compartir informació, maquinaria i altres dispositius

-

Pot accedir a una xarxa des de qualsevol lloc

Tipus de xarxes:
-

LAN: (Local Area Network) Abast d’un edifici.(foto)

-

MAN:( Metropolitan Area Network) Abast d’una ciutat, poble o àrea metropolitana.(foto)

-

WAN:(Wide Area Network) Abast del món.(foto)

Segons la tipologia:

-

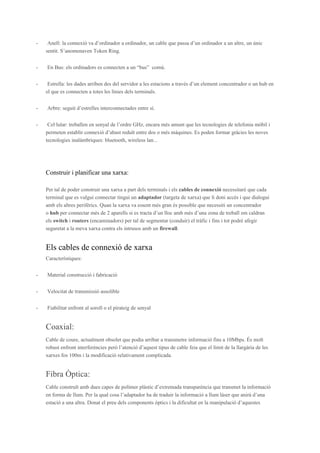

Anell: la connexió va d’ordinador a ordinador, un cable que passa d’un ordinador a un altre, un únic
sentit. S’anomenaven Token Ring.

-

En Bus: els ordinadors es connecten a un “bus” comú.

-

Estrella: les dades arriben des del servidor a les estacions a través d’un element concentrador o un hub en
el que es connecten a totes les línies dels terminals.

-

Arbre: seguit d’estrelles interconnectades entre sí.

-

Cel·lular: treballen en senyal de l’ordre GHz, encara més amunt que les tecnologies de telefonia mòbil i
permeten establir connexió d’abast reduït entre dos o més màquines. Es poden formar gràcies les noves
tecnologies inalàmbriques: bluetooth, wireless lan...

Construir i planificar una xarxa:
Per tal de poder construir una xarxa a part dels terminals i els cables de connexió necessitaré que cada
terminal que es vulgui connectar tingui un adaptador (targeta de xarxa) que li doni accés i que dialogui
amb els altres perifèrics. Quan la xarxa va essent més gran és possible que necessiti un concentrador
o hub per connectar més de 2 aparells si es tracta d’un lloc amb més d’una zona de treball em caldran
els switch i routers (encaminadors) per tal de segmentar (conduir) el tràfic i fins i tot podré afegir
seguretat a la meva xarxa contra els intrusos amb un firewall.

Els cables de connexió de xarxa
Característiques:
-

Material construcció i fabricació

-

Velocitat de transmissió assolible

-

Fiabilitat enfront al soroll o el pirateig de senyal

Coaxial:
Cable de coure, actualment obsolet que podia arribar a transmetre informació fins a 10Mbps. És molt
robust enfront interferències però l’atenció d’aquest tipus de cable feia que el límit de la llargària de les
xarxes fos 100m i la modificació relativament complicada.

Fibra Òptica:
Cable construït amb dues capes de polímer plàstic d’extremada transparència que transmet la informació
en forma de llum. Per la qual cosa l’adaptador ha de traduir la informació a llum làser que anirà d’una
estació a una altra. Donat el preu dels components òptics i la dificultat en la manipulació d’aquestes

xarxes només s’utilitzen en empreses que donen connectivitat a internet a altres empreses o en grans
distàncies. El límit de velocitat de transmissió actual està en els Tbps.

Parell Trenat:
És el cable de coure més utilitzat. Està format per 4 parells trenats, el que li dona immunitat enfront al
soroll que es pugui colar. Pot ser que porti a més una pantalla o no. El connector amb què acaben són els
RJ45.
Cablejat estructurat: actualment els edificis ja es construeixen amb diferents presses molt abundants i ja
planificades que van a parar a un armari on es fan connexions.
Categoria dels cables segons la qualitat del coure i l’apantallament:
-

Categoria 3: velocitat màxima de dades 10 Mbps.

-


-


-

Categories 6 i 7: capaç de superar els Gbps.
Per fabricar un cable RJ45 necessitem una eina que es diu grimpadora molt fàcil d’utilitzar.

Wifi: (Wireless Fidelity) Mitjà sense fil (aeri), la informació viatjarà per ones. En aquest tipus de
xarxes els elements es podran entendre de 2 maneres diferents:
-

Bluetooth, de curt abast, poca velocitat i molt estàndard (tb als mòbils). Utilitzada per descarregar de
manera fàcil cançons o fotografies d’un mòbil o MP3 a l’ordinador (portàtil).

-

Infrarojos, amb tecnologia semblant al comandament a distància, de curt abast, poca velocitat de
transmissió i poc fiable.

Moduls de connexió:
-

Hub: repeteix la connexió d’una boca per les altres.

-

Switch: fa la mateixa funció que el hub però només envia la informació a algun terminal d’aquest
segment de xarxa.

-

Router: comunica una xarxa amb una altra xarxa. Permet que la informació sigui filtrada depenent de la
xarxa on vingui o fins i tot depenent de quin tipus d’informació sigui, per exemple si es tracta de correu o
si són fitxers que venen de l’emule. També pot regular les xarxes amb les que podem connectar i quins
serveis podem utilitzar, per exemple.......

-

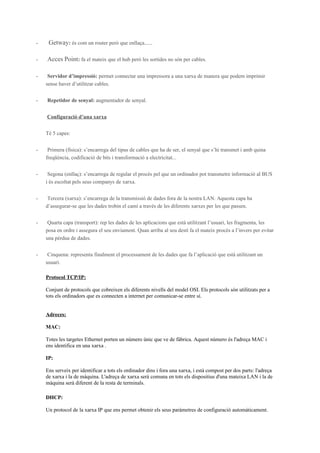

Getway: és com un router però que enllaça......

-

Acces Point: fa el mateix que el hub però les sortides no són per cables.

-

Servidor d’impressió: permet connectar una impressora a una xarxa de manera que podem imprimir
sense haver d’utilitzar cables.

-

Repetidor de senyal: augmentador de senyal.
Configuració d’una xarxa
Té 5 capes:

-

Primera (física): s’encarrega del tipus de cables que ha de ser, el senyal que s’hi transmet i amb quina
freqüència, codificació de bits i transformació a electricitat...

-

Segona (enllaç): s’encarrega de regular el procés pel que un ordinador pot transmetre informació al BUS
i és escoltat pels seus companys de xarxa.

-

Tercera (xarxa): s’encarrega de la transmissió de dades fora de la nostra LAN. Aquesta capa ha
d’assegurar-se que les dades trobin el camí a través de les diferents xarxes per les que passen.

-

Quarta capa (transport): rep les dades de les aplicacions que està utilitzant l’usuari, les fragmenta, les
posa en ordre i assegura el seu enviament. Quan arriba al seu destí fa el mateix procés a l’invers per evitar
una pèrdua de dades.

-

Cinquena: representa finalment el processament de les dades que fa l’aplicació que està utilitzant un
usuari.
Protocol TCP/IP:
Conjunt de protocols que cobreixen els diferents nivells del model OSI. Els protocols són utilitzats per a
tots els ordinadors que es connecten a internet per comunicar-se entre sí.
Adreces:
MAC:
Totes les targetes Ethernet porten un número únic que ve de fàbrica. Aquest número és l'adreça MAC i
ens identifica en una xarxa .
IP:
Ens serveix per identificar a tots els ordinador dins i fora una xarxa, i està compost per dos parts: l'adreça
de xarxa i la de màquina. L'adreça de xarxa serà comuna en tots els dispositius d'una mateixa LAN i la de
màquina serà diferent de la resta de terminals.
DHCP:
Un protocol de la xarxa IP que ens permet obtenir els seus paràmetres de configuració automàticament.

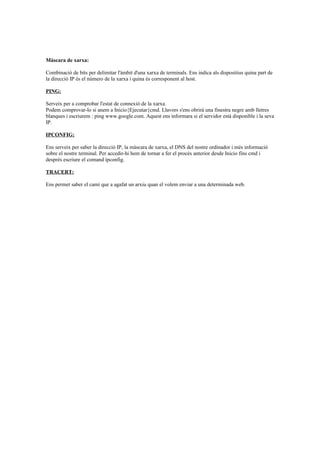

Màscara de xarxa:
Combinació de bits per delimitar l'àmbit d'una xarxa de terminals. Ens indica als dispositius quina part de
la direcció IP és el número de la xarxa i quina és corresponent al host.
PING:
Serveix per a comprobar l'estat de connexió de la xarxa.
Podem comprovar-lo si anem a Inicio{Ejecutar{cmd. Llavors s'ens obrirà una finestra negre amb lletres
blanques i escriurem : ping www.google.com. Aquest ens informara si el servidor està disponible i la seva
IP.
IPCONFIG:
Ens serveix per saber la direcció IP, la màscara de xarxa, el DNS del nostre ordinador i més informació
sobre el nostre terminal. Per accedir-hi hem de tornar a fer el procés anterior desde Inicio fins cmd i
després escriure el comand ipconfig.
TRACERT:
Ens permet saber el camí que a agafat un arxiu quan el volem enviar a una determinada web.
