1. INFORMÀTICA: XARXES
LOCALS
Irina Díez Valls
Unitat 2
G3

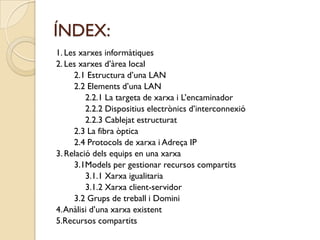

2. ÍNDEX:
1. Les xarxes informàtiques
2. Les xarxes d’àrea local
2.1 Estructura d’una LAN
2.2 Elements d’una LAN
2.2.1 La targeta de xarxa i L’encaminador
2.2.2 Dispositius electrònics d’interconnexió
2.2.3 Cablejat estructurat
2.3 La fibra òptica
2.4 Protocols de xarxa i Adreça IP
3. Relació dels equips en una xarxa
3.1Models per gestionar recursos compartits
3.1.1 Xarxa igualitaria
3.1.2 Xarxa client-servidor
3.2 Grups de treball i Domini
4. Anàlisi d’una xarxa existent
5.Recursos compartits

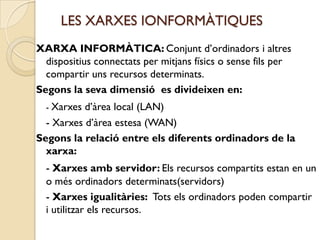

3. LES XARXES IONFORMÀTIQUES
XARXA INFORMÀTICA: Conjunt d’ordinadors i altres
dispositius connectats per mitjans físics o sense fils per
compartir uns recursos determinats.
Segons la seva dimensió es divideixen en:
- Xarxes d’àrea local (LAN)
- Xarxes d’àrea estesa (WAN)
Segons la relació entre els diferents ordinadors de la
xarxa:
- Xarxes amb servidor: Els recursos compartits estan en un
o més ordinadors determinats(servidors)
- Xarxes igualitàries: Tots els ordinadors poden compartir
i utilitzar els recursos.

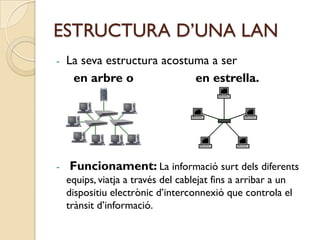

4. ESTRUCTURA D’UNA LAN
- La seva estructura acostuma a ser
en arbre o en estrella.
- Funcionament: La informació surt dels diferents
equips, viatja a través del cablejat fins a arribar a un
dispositiu electrònic d’interconnexió que controla el
trànsit d’informació.

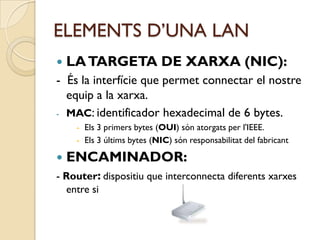

5. ELEMENTS D’UNA LAN
 LA TARGETA DE XARXA (NIC):
- És la interfície que permet connectar el nostre
equip a la xarxa.
- MAC: identificador hexadecimal de 6 bytes.
- Els 3 primers bytes (OUI) són atorgats per l'IEEE.
- Els 3 últims bytes (NIC) són responsabilitat del fabricant
 ENCAMINADOR:
- Router: dispositiu que interconnecta diferents xarxes
entre si

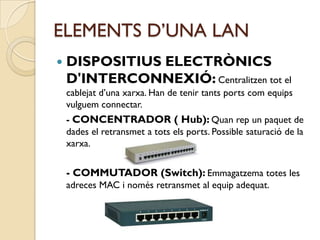

6. ELEMENTS D’UNA LAN
 DISPOSITIUS ELECTRÒNICS
D'INTERCONNEXIÓ: Centralitzen tot el
cablejat d’una xarxa. Han de tenir tants ports com equips
vulguem connectar.
- CONCENTRADOR ( Hub): Quan rep un paquet de
dades el retransmet a tots els ports. Possible saturació de la
xarxa.
- COMMUTADOR (Switch): Emmagatzema totes les
adreces MAC i només retransmet al equip adequat.

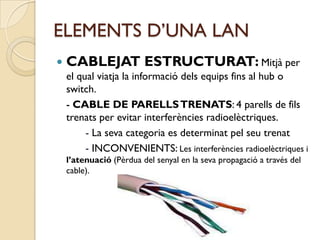

7. ELEMENTS D’UNA LAN
 CABLEJAT ESTRUCTURAT: Mitjà per
el qual viatja la informació dels equips fins al hub o
switch.
- CABLE DE PARELLS TRENATS: 4 parells de fils
trenats per evitar interferències radioelèctriques.
- La seva categoria es determinat pel seu trenat
- INCONVENIENTS: Les interferències radioelèctriques i
l’atenuació (Pèrdua del senyal en la seva propagació a través del
cable).

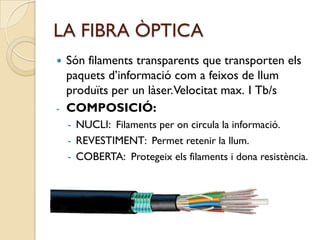

8. LA FIBRA ÒPTICA
 Són filaments transparents que transporten els
paquets d’informació com a feixos de llum
produïts per un làser.Velocitat max. 1 Tb/s
- COMPOSICIÓ:
- NUCLI: Filaments per on circula la informació.
- REVESTIMENT: Permet retenir la llum.
- COBERTA: Protegeix els filaments i dona resistència.

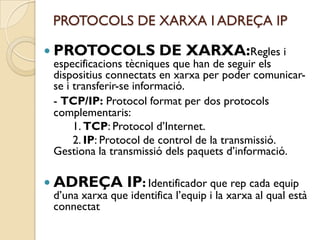

9. PROTOCOLS DE XARXA I ADREÇA IP
 PROTOCOLS DE XARXA:Regles i
especificacions tècniques que han de seguir els
dispositius connectats en xarxa per poder comunicar-
se i transferir-se informació.
- TCP/IP: Protocol format per dos protocols
complementaris:
1. TCP: Protocol d’Internet.
2. IP: Protocol de control de la transmissió.
Gestiona la transmissió dels paquets d’informació.
 ADREÇA IP: Identificador que rep cada equip
d’una xarxa que identifica l’equip i la xarxa al qual està
connectat

10. RELACIÓ DELS EQUIPS EN UNA XARXA
 MODELS PER GESTIONAR RECURSOS
COMPARTITS:
- Xarxa igualitaria: cada ordinador pot compartir recursos i
utilitzar-ne d’altres equips de la xarxa. No té restriccions per utilitzar els
recursos.
AVANTATGES:
1. Senzilles d’administrar i configurar i no necessita administrador.
2. Cost d’implementació baix.
3.Si un equip falla només afecta els recursos d’aquest.
4. Menys concentració de trànsit d’informació.
INCONVENIENTS:
1. Per un nombre reduït d’ordinadors.
2.Difícil d’administrar i controlar
3.Els permisos per accedir a cada recurs es defineix a cada equip
4.Nivell de seguretat baix

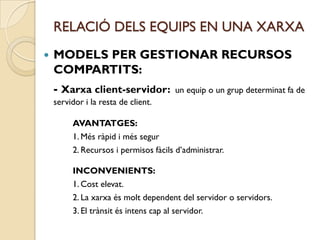

11. RELACIÓ DELS EQUIPS EN UNA XARXA
 MODELS PER GESTIONAR RECURSOS
COMPARTITS:
- Xarxa client-servidor: un equip o un grup determinat fa de
servidor i la resta de client.
AVANTATGES:
1. Més ràpid i més segur
2. Recursos i permisos fàcils d’administrar.
INCONVENIENTS:
1. Cost elevat.
2. La xarxa és molt dependent del servidor o servidors.
3. El trànsit és intens cap al servidor.

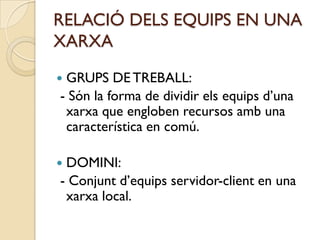

12. RELACIÓ DELS EQUIPS EN UNA
XARXA
GRUPS DE TREBALL:
- Són la forma de dividir els equips d’una
xarxa que engloben recursos amb una
característica en comú.
DOMINI:
- Conjunt d’equips servidor-client en una
xarxa local.

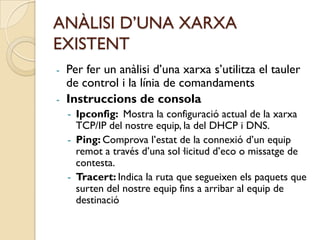

13. ANÀLISI D’UNA XARXA
EXISTENT
- Per fer un anàlisi d’una xarxa s’utilitza el tauler
de control i la línia de comandaments
- Instruccions de consola
- Ipconfig: Mostra la configuració actual de la xarxa
TCP/IP del nostre equip, la del DHCP i DNS.
- Ping: Comprova l’estat de la connexió d’un equip
remot a través d’una sol·licitud d’eco o missatge de
contesta.
- Tracert: Indica la ruta que segueixen els paquets que
surten del nostre equip fins a arribar al equip de
destinació

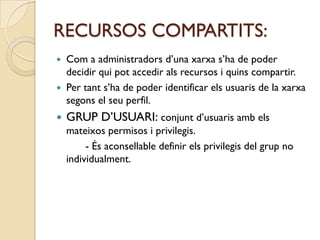

14. RECURSOS COMPARTITS:
 Com a administradors d’una xarxa s’ha de poder
decidir qui pot accedir als recursos i quins compartir.
 Per tant s’ha de poder identificar els usuaris de la xarxa
segons el seu perfil.
 GRUP D’USUARI: conjunt d’usuaris amb els
mateixos permisos i privilegis.
- És aconsellable definir els privilegis del grup no
individualment.
