2. Xarxes d’àrea local
Albert Ramírez González
LAN- Local Àrea Network
Què es una xarxa- conjunt d’ordinadors interconnectats entre si per tal de compartir recursos
(discos durs, accés a altres xarxes, impressores....) Les persones que utilitzen aquesta xarxa es
diuen usuaris. Per tal de crear una xarxa fa falta.
-
Maquinari, cable, adaptador mòdems, hubs...
Programari protocols
Avantatges
-
Compartir informació referent a BBDD.
Concentrar dades i ordenar-les en una xarxa per usos i no per recursos.
Controlar l’accés a aquests recursos) informació o impressores per usuaris.
LAN, MAN (METROPOLIAN AREA NETWORK), WANE(WIGHT AREA NETWORK INTERNET)
2. TIPUS DE TOPOLOGIA
Topologia en anell, sistema obsolet que va ser molt utilitzat la
dècada dels 80 i creat per IBM. S’anomena Token Ring i
funcionava passant la informació (token d’informació) d’un
terminal a l’altre manera circular i en un sol sentit
(undireccional).
Topologia en bus, els ordinadors es connecten a un ‘’bus’’. En el
que puc intercalar o suprimir les
instal·lacions de manera més o menys fàcil.
L’avantatge d’aquesta tipologia es que es
modificable fàcilment, i les estacions
accedeixen al bus a mida que ho necessiten i
sense necessitats de que les altres estiguin
enceses.
[Fecha]
Tipologia en Estrella, les dades arriben des del servidor
a les estacions a través d’un element concentrador o
hub en el que el connecten totes les línies dels
terminals.
1
3. Albert Ramírez González
Tipologia en Arbre, a mida que la xarxa va creixent i es va
complicant es va fent necessari afegir nous concentradors i altres
element que donaran connectivitat a la nostra xarxa, és per tant
una munió de xarxes en estrella.
Topologia cel·lular, molt actual i gràcies a l’aparició de tecnologies
inalàmbriques: bluethooth, WLAN.... Treballem amb un senyal de
l’ordre dels GHz, encara més amunt que les
tecnologies de telefonia mòbil i permeten establir
connexió d’abast reduït entre dos o més maquines.
Tot i no ser tan fiables (ja que de vegades les
interferències o la mobilitat de l’equip pot fer que
perdem la connexió del sistema) com les del cable,
ni tan ràpides, la facilitat d’ampliació ha fet que
sigui una tecnologia que s’ha difós ràpidament.
2.3 CONSTRUCCIÓ I PLANIFICACIÓ D’UNA XARXA
Per tal de poder construir una xarxa a part dels terminals i els cables de connexió necessitaré
que cada terminal que es vulgui connectar tingui un adaptador (targeta de xarxa) que li dona
accés i que dialogui amb els altres perifèrics. Quan la xarxa va essent més gran és possible que
necessiti un concentrador o hub per connectar més de 2 aparells i si es tracta d’un lloc amb
més d’una zona de treball em caldran els switch i routers (encaminadors) per tal de segmentar
(conduir) el tràfic i fins i tot podré afegir seguretat a la meva xarxa contra els intrusos amb un
Firewall. Si volguéssim unir més d’una xarxa les connectaríem a través d’una passarel·la o
gateway. 2.3.1 Els cables de connexió de xarxa
Per tal de connectar dos ordinadors o perifèrics un mitjà per on vagin les dades. Les
característiques que hauré de valorar seran.
-
Material construcció i fabricació
Velocitat de transmissió assolible (mesurada en bps, bits per segon o múltiples
d’aquesta Bps, Gbps)
Fiabilitat enfront al soroll o el pirateig de senyal
Fibra Òptica: Cable construït amb dues capes de polímer
plàstic d’extremada transparència que transmet la informació en forma de llum. Per la qual
cosa l’adaptador ha de traduir la informació llum làser que anirà d’una estació a una altra.
Donat el preu dels components òptics i la dificultat en la manipulació d’aquestes xarxes només
[Fecha]
Coaxial: Cable de coure, actualment obsolet que podia arribar
a transmetre informació fins a 10MBps. Era molt robust
enfront interferències però l’atenuació d’aquest tipus de
cable finsque el límit de la llargària de les xarxes fos 100m i la
modificació relativament complicada.
2
4. Albert Ramírez González
s’utilitzen en empreses que donen connectivitat a Internet a altres empreses (COLT, ONO,
TELEFONICA, RETEVISIÓN...) o en grans distàncies per exemple per connectar els controls de
les atraccions de Port Aventura on les distàncies poden ser de Km. El límit de velocitat de
transmissió actual en els Tbps (Terabits per
segon).
Parell Trenat: Es el cable de coure més utilitzat.
Està format per 4 parells trenats, el que li dona
immunitat enfront al soroll que es pugui colar.
Pot ser que porti a més una pantalla o no (STP
Shielded Twisted Pair o UTP: Unshielded Twisted Par). El connector amb què acaben són els
RJ45.
Cabitatge estructurat, actualment els edificis ja es construeixen amb diferents preses molt
abundants i ja planificades que van a parar a un armari on es fan les connexions (rack).
Categoria del cables segons del coure i l’apantallament:
Categoria 3 velocitat màxima de dades 10 Mbps.
Categoria 4 velocitat màxima de dades 15 Mbps.
Categoria 5 velocitat màxima de dades 100 Mbps.
Categoria 6 i 7 capaç de superar els Gbps.
Per fabricar un cable RJ45 necessitem una eina que es
diu crimpadora molt fàcil d’utilitzar.
WiFi: Sistema de connexió sense fils. Funciona amb ones
i hi ha tres sistemes; Bluetooth (crea una xarxa de curt abast i
poca velocitat, utilitzada per compartir arxius entre dos mòbils
o un mòbil i ordinador), Infrarrojos (primera tecnologia
inalàmbrica creada; té poc abast i poca fiabilitat) i WLAN
(tecnologia que coneixem com a connexió WiFi, té molt abast,
però hi ha certs elements que poden evitar que funcioni, com
reixes metàl·liques).
2.3.2 ELS ADAPTADORS DE XARXA
Són els elements que fan possible l’accés a la xarxa, dialoguen amb els altres terminals per tal
d’enviar la informació.
Integrada a la placa base: l’opció mes habitual donades les necessitats de connectivitat
actuals.
PCI: Són les mes antigues però encara són molt freqüents. No poden utilitzar-se en portàtils
per raons físiques.
[Fecha]
Segons la tecnologia del bus, el tipus de targeta de xarxa serà:
3
5. Albert Ramírez González
PCMCIA: Utilitzat en portàtils antics. És una escletxa per on s’insereix una targeta d’aquest
tipus i que dona la connectivitat.
USB: Utilitzant el bus USB podem dotar de prestacions inalàmbriques inserint un dispositiu en
forma de pendrive extraïble.
2.3.3 Mòduls de connexió
Hub o concentrador: s’encarrega d’enviar els paquets
que li arriben per una de les seves entrades a totes les
altres connexions que van als altres terminals, de manera
que tots els ordinadors que estan puguin rebre aquesta
informació.
Switch: Fa la mateixa funció que el hub però
mira si els paquets corresponen a algun
terminal d’aquest segment de xarxa i si no en
correspon el rebutja, fent que hi hagi menys
informació circulant que no és per aquest
segment de xarxa.
Router: Comunica la xarxa amb una
altra xarxa. Permet que la informació
sigui filtrada depenent de la xarxa on
vingui o fins i tot dependent de quin
tipus d’informació sigui. Per suposar
també pot fer de hub o switch però
és malbaratar les seves possibilitats.
Alguns routers es configuren com a
Firewall.
Gateway: És com un router però que
enllaça xarxes que no tenen perquè ser en el mateix protocol. Per exemple imaginem que
volem enllaçar una oficina d’un banc amb una xarxa que conté informació dels caixers
automàtics i tant els caixers automàtics com
les oficines tenen protocols de xarxa
diferents.
Servidor d’impressió: Permet connectar una impressora a una xarxa de manera que podem
imprimir des de qualsevol equip a la impressora.
[Fecha]
Acces Point: És com s’anomena el hub en
xarxes inalàmbriques i a més permet passar
de una xarxa de cable a un segment sense
cable connectant-hi un o més PC a la xarxa
sense haver d’instalar un cable i les molèsties
que això comporta.
4
6. Albert Ramírez González

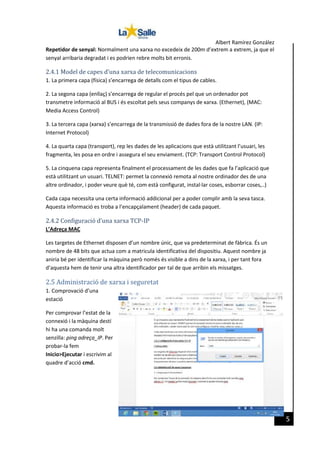

Repetidor de senyal: Normalment una xarxa no excedeix de 200m d’extrem a extrem, ja que el
senyal arribaria degradat i es podrien rebre molts bit erronis.
2.4.1 Model de capes d’una xarxa de telecomunicacions
1. La primera capa (física) s’encarrega de detalls com el tipus de cables.
2. La segona capa (enllaç) s’encarrega de regular el procés pel que un ordenador pot
transmetre informació al BUS i és escoltat pels seus companys de xarxa. (Ethernet), (MAC:
Media Access Control)
3. La tercera capa (xarxa) s’encarrega de la transmissió de dades fora de la nostre LAN. (IP:
Internet Protocol)
4. La quarta capa (transport), rep les dades de les aplicacions que està utilitzant l’usuari, les
fragmenta, les posa en ordre i assegura el seu enviament. (TCP: Transport Control Protocol)
5. La cinquena capa representa finalment el processament de les dades que fa l’aplicació que
està utilitzant un usuari. TELNET: permet la connexió remota al nostre ordinador des de una
altre ordinador, i poder veure què té, com està configurat, instal·lar coses, esborrar coses,..)
Cada capa necessita una certa informació addicional per a poder complir amb la seva tasca.
Aquesta informació es troba a l’encapçalament (header) de cada paquet.
2.4.2 Configuració d’una xarxa TCP-IP
L’Adreça MAC
Les targetes de Ethernet disposen d’un nombre únic, que va predeterminat de fàbrica. És un
nombre de 48 bits que actua com a matricula identificativa del dispositiu. Aquest nombre ja
aniria bé per identificar la màquina però només és visible a dins de la xarxa, i per tant fora
d’aquesta hem de tenir una altra identificador per tal de que arribin els missatges.
2.5 Administració de xarxa i seguretat
1. Comprovació d’una
estació
[Fecha]
Per comprovar l’estat de la
connexió i la màquina destí
hi ha una comanda molt
senzilla: ping adreça_IP. Per
probar-la fem
Inicio>Ejecutar i escrivim al
quadre d’acció cmd.
5
7. Albert Ramírez González
[Fecha]
Ara ens apareix una finestra negra: és l’intèrpret de comandes en MS-DOS un sistema operatiu
antic. En aquesta finestra escrivim ping www.google.es.
6
8. Albert Ramírez González
3. TRACERT
És una comanda semblant però que et dona informació de per on passen els paquets de IP.
Escrivim: tracert www.google.es
PAGINA COMERCIAL DE INFORMÀTICA I ACCESORIS
[Fecha]
http://www.dlink.com/es/es Fabrican de modems i altres accessoris semblants.
7
