1. Pneumàtica
Blanca Barrau
4t A

2. PNEUMÀTICA
és…

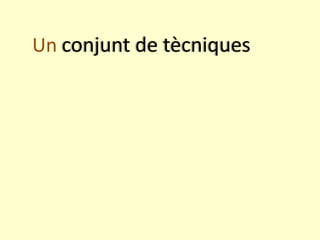

3. Un conjunt de tècniques

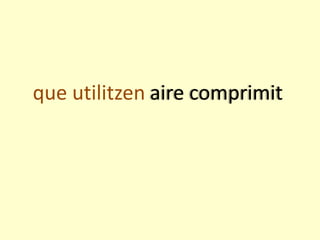

4. que utilitzen aire comprimit

5. com a fluid transmissor
d’energia

6. per al funcionament de
mecanismes.

7. VALVULES
són elements
que regulen:

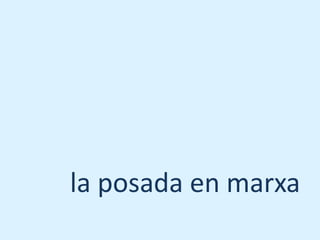

8. la posada en marxa

9. l’aturada

10. la direcció

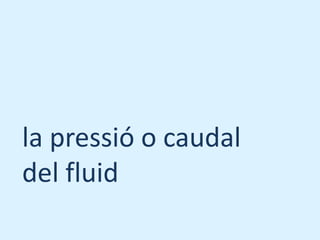

11. la pressió o caudal
del fluid

12. Components
pneumàtica

13. 1

14. Conjunt de tractament d’aire

15. 2

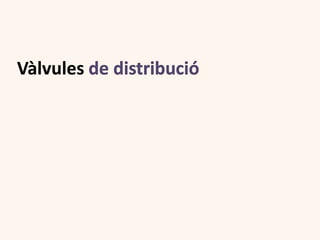

16. Vàlvules de distribució

17. 3

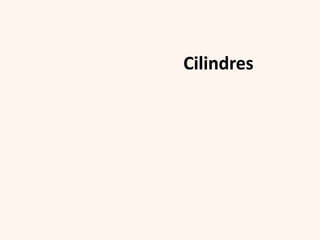

18. Cilindres

19. 4

20. Detectors de posicions i moviment.

21. La apliquem a…

22. Atraccions de fira

23. Bolquet de camions

24. Grues
mòbils

25. Màquines de
tractament
del subsòl

26. Obertura de
portes automàtiques

28. Elements
instal·lació
pneumàtica

29. PRODUCCIÓ

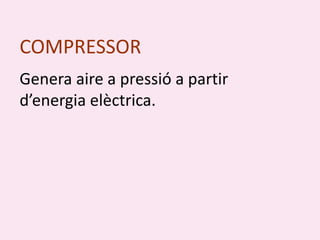

30. COMPRESSOR
Genera aire a pressió a partir
d’energia elèctrica.

31. ACOMULADOR
Emmagatzema l’aire a pressió
procedent del compressor.

32. TRACTAMENT

33. DE CONDICIONAMENT
Millorar les propietats de l’aire:
• Rebaixen l’humitat
• Eliminen les partícules
• Regulen la pressió

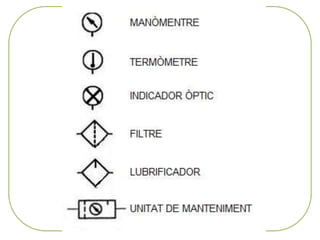

34. ACCESSORIS DE MESURA
Indiquen dades sobre les propietats
de l’aire, com la pressió

35. TRANSPORT

36. CANONADES
Distribueixen l’aire a pressió. Poden
ser de plàstic o metàl·lic.

37. REGULACIÓ I CONTROL

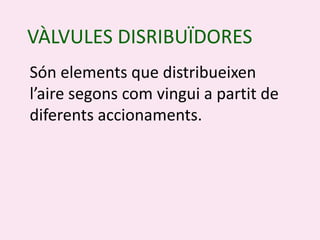

38. VÀLVULES DISRIBUÏDORES
Són elements que distribueixen
l’aire segons com vingui a partit de
diferents accionaments.

39. VÀLVULES DE CONTROL
Controlen i distribueixen el fluix de
l’aire a partit d’elements de
control.

40. ACCIONAMENT

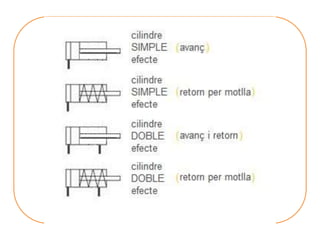

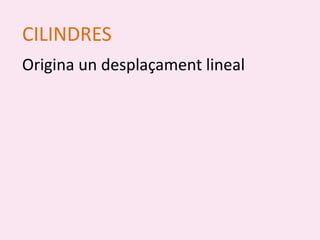

41. CILINDRES
Origina un desplaçament lineal

42. MOTORS
Originen un moviment rotatiu

43. ACCIONADORS ANGULARS
Originen un determinat gir del eix

44. Símbols
bàsics

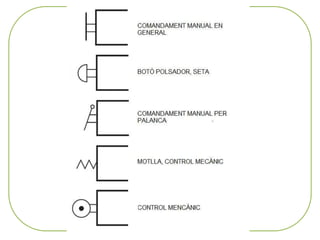

45. CONEXIONS

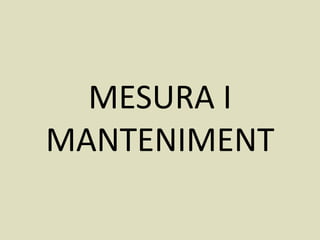

47. MESURA I
MANTENIMENT

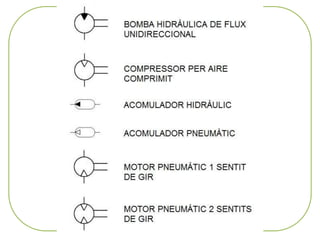

49. BOMBES,
COMPRESSORS I
MOTORS

51. ACCIONAMENT

53. ACTUADORS
SÓN…

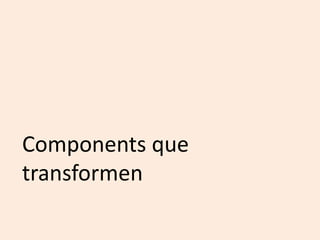

54. Components que
transformen

55. l’energia potencial de l’aire
comprimit

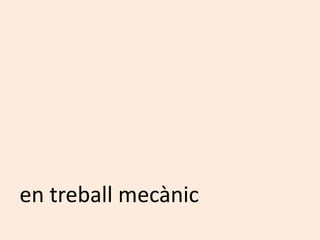

56. en treball mecànic

57. o

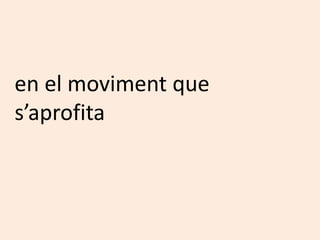

58. en el moviment que
s’aprofita

59. per efectuar treball.

60. 3 TIPUS

61. Accionadors angulars

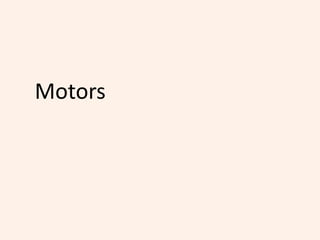

62. Motors

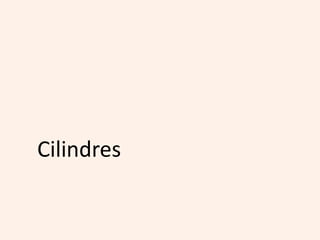

63. Cilindres

64. (Desplaçament lineal)
