1. SISTEM (HARDWARE) KOMPUTER

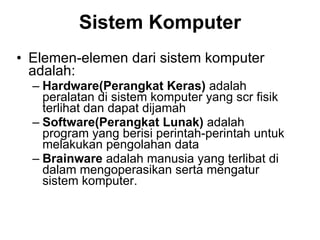

2. Sistem Komputer Elemen-elemen dari sistem komputer adalah: Hardware(Perangkat Keras) adalah peralatan di sistem komputer yang scr fisik terlihat dan dapat dijamah Software(Perangkat Lunak) adalah program yang berisi perintah-perintah untuk melakukan pengolahan data Brainware adalah manusia yang terlibat di dalam mengoperasikan serta mengatur sistem komputer.

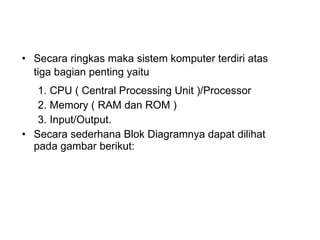

3. Secara ringkas maka sistem komputer terdiri atas tiga bagian penting yaitu 1. CPU ( Central Processing Unit )/Processor 2. Memory ( RAM dan ROM ) 3. Input/Output. Secara sederhana Blok Diagramnya dapat dilihat pada gambar berikut:

4. Ganbar : Diagram Blok Sistim Mikro Komputer

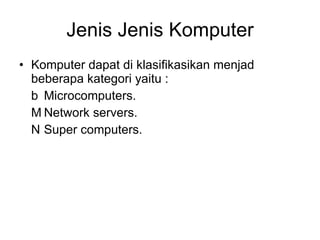

5. Jenis Jenis Komputer Komputer dapat di klasifikasikan menjad beberapa kategori yaitu : 􀂄 Microcomputers. 􀂄 Network servers. 􀂄 Super computers.

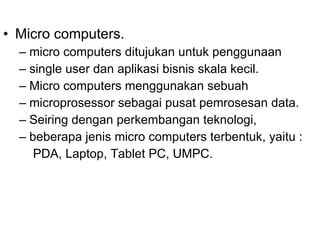

6. Micro computers. micro computers ditujukan untuk penggunaan single user dan aplikasi bisnis skala kecil. Micro computers menggunakan sebuah microprosessor sebagai pusat pemrosesan data. Seiring dengan perkembangan teknologi, beberapa jenis micro computers terbentuk, yaitu : PDA, Laptop, Tablet PC, UMPC.

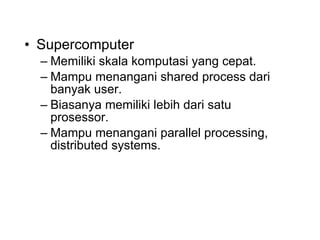

7. Supercomputer Memiliki skala komputasi yang cepat. Mampu menangani shared process dari banyak user. Biasanya memiliki lebih dari satu prosessor. Mampu menangani parallel processing, distributed systems.

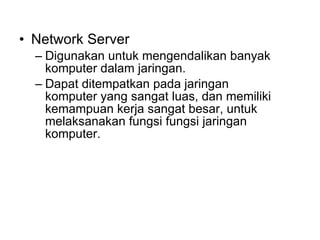

8. Network Server Digunakan untuk mengendalikan banyak komputer dalam jaringan. Dapat ditempatkan pada jaringan komputer yang sangat luas, dan memiliki kemampuan kerja sangat besar, untuk melaksanakan fungsi fungsi jaringan komputer.

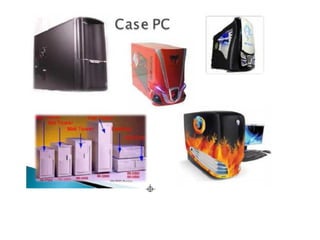

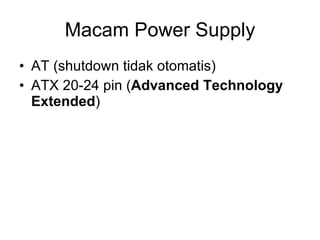

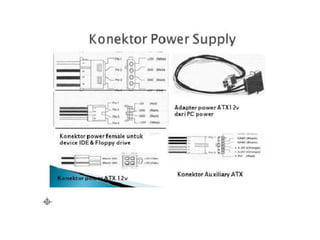

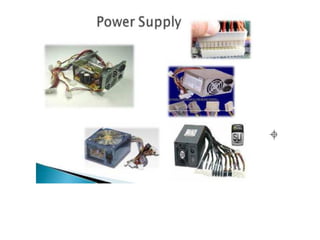

10. Macam Power Supply AT (shutdown tidak otomatis) ATX 20-24 pin ( Advanced Technology Extended )

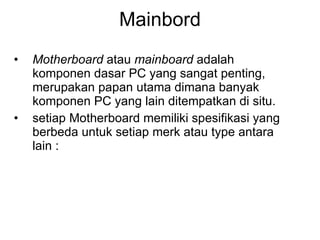

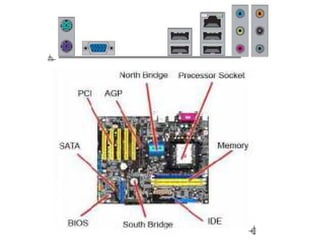

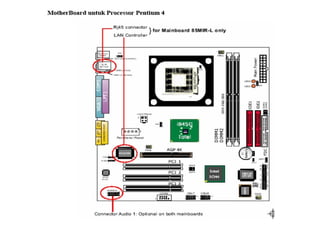

13. Mainbord Motherboard atau mainboard adalah komponen dasar PC yang sangat penting, merupakan papan utama dimana banyak komponen PC yang lain ditempatkan di situ. setiap Motherboard memiliki spesifikasi yang berbeda untuk setiap merk atau type antara lain :

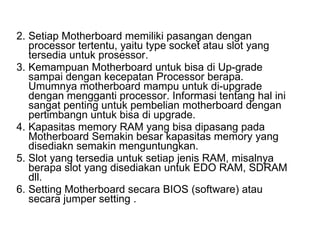

14. Setiap Motherboard memiliki pasangan dengan processor tertentu, yaitu type socket atau slot yang tersedia untuk prosessor. Kemampuan Motherboard untuk bisa di Up-grade sampai dengan kecepatan Processor berapa. Umumnya motherboard mampu untuk di-upgrade dengan mengganti processor. Informasi tentang hal ini sangat penting untuk pembelian motherboard dengan pertimbangn untuk bisa di upgrade. Kapasitas memory RAM yang bisa dipasang pada Motherboard Semakin besar kapasitas memory yang disediakn semakin menguntungkan. Slot yang tersedia untuk setiap jenis RAM, misalnya berapa slot yang disediakan untuk EDO RAM, SDRAM dll. Setting Motherboard secara BIOS (software) atau secara jumper setting .

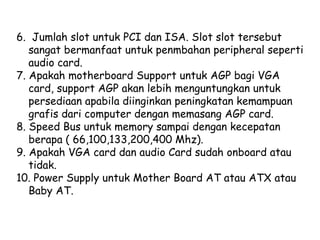

15. 6. Jumlah slot untuk PCI dan ISA. Slot slot tersebut sangat bermanfaat untuk penmbahan peripheral seperti audio card. 7. Apakah motherboard Support untuk AGP bagi VGA card, support AGP akan lebih menguntungkan untuk persediaan apabila diinginkan peningkatan kemampuan grafis dari computer dengan memasang AGP card. 8. Speed Bus untuk memory sampai dengan kecepatan berapa ( 66,100,133,200,400 Mhz). 9. Apakah VGA card dan audio Card sudah onboard atau tidak. 10. Power Supply untuk Mother Board AT atau ATX atau Baby AT.

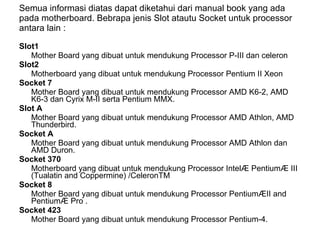

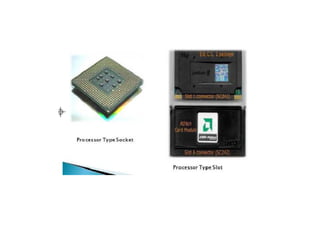

16. Semua informasi diatas dapat diketahui dari manual book yang ada pada motherboard. Bebrapa jenis Slot atautu Socket untuk processor antara lain : Slot1 Mother Board yang dibuat untuk mendukung Processor P-III dan celeron Slot2 Motherboard yang dibuat untuk mendukung Processor Pentium II Xeon Socket 7 Mother Board yang dibuat untuk mendukung Processor AMD K6-2, AMD K6-3 dan Cyrix M-II serta Pentium MMX. Slot A Mother Board yang dibuat untuk mendukung Processor AMD Athlon, AMD Thunderbird. Socket A Mother Board yang dibuat untuk mendukung Processor AMD Athlon dan AMD Duron. Socket 370 Motherboard yang dibuat untuk mendukung Processor Intel® Pentium® III (Tualatin and Coppermine) /CeleronTM Socket 8 Mother Board yang dibuat untuk mendukung Processor Pentium®II and Pentium® Pro . Socket 423 Mother Board yang dibuat untuk mendukung Processor Pentium-4.

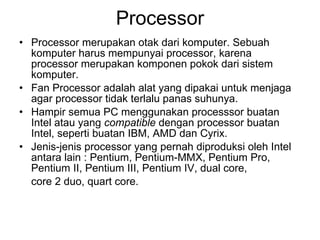

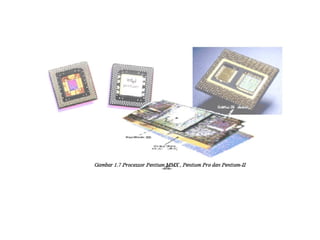

21. Processor Processor merupakan otak dari komputer. Sebuah komputer harus mempunyai processor, karena processor merupakan komponen pokok dari sistem komputer. Fan Processor adalah alat yang dipakai untuk menjaga agar processor tidak terlalu panas suhunya. Hampir semua PC menggunakan processsor buatan Intel atau yang compatible dengan processor buatan Intel, seperti buatan IBM, AMD dan Cyrix. Jenis-jenis processor yang pernah diproduksi oleh Intel antara lain : Pentium, Pentium-MMX, Pentium Pro, Pentium II, Pentium III, Pentium IV, dual core, core 2 duo, quart core.

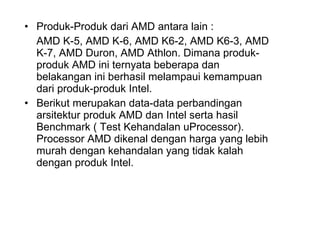

22. Produk-Produk dari AMD antara lain : AMD K-5, AMD K-6, AMD K6-2, AMD K6-3, AMD K-7, AMD Duron, AMD Athlon. Dimana produk-produk AMD ini ternyata beberapa dan belakangan ini berhasil melampaui kemampuan dari produk-produk Intel. Berikut merupakan data-data perbandingan arsitektur produk AMD dan Intel serta hasil Benchmark ( Test Kehandalan uProcessor). Processor AMD dikenal dengan harga yang lebih murah dengan kehandalan yang tidak kalah dengan produk Intel.

24. Selain AMD, Processor merk lain yang beredar dipasaran Indonesia adalah processor merk Cyrix yaitu Cyrix 6x86, M-II, dan M-III, tetapi sayangnya Processor merk Cyrix ini tidak seberhasil AMD untuk membuat processor tandingan bagi Intel.

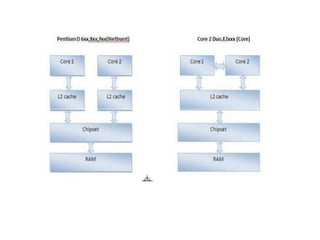

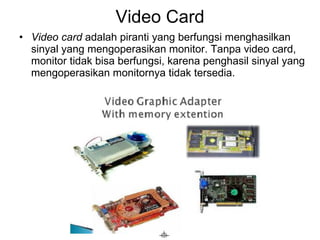

28. Video Card Video card adalah piranti yang berfungsi menghasilkan sinyal yang mengoperasikan monitor. Tanpa video card, monitor tidak bisa berfungsi, karena penghasil sinyal yang mengoperasikan monitornya tidak tersedia.

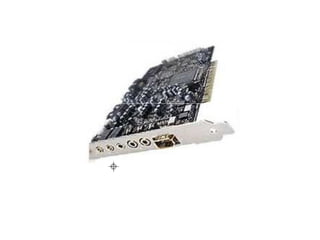

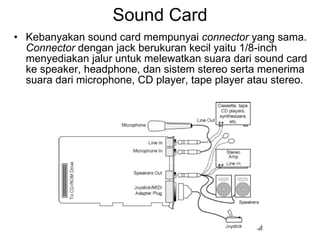

29. Sound Card Kebanyakan sound card mempunyai connector yang sama. Connector dengan jack berukuran kecil yaitu 1/8-inch menyediakan jalur untuk melewatkan suara dari sound card ke speaker, headphone, dan sistem stereo serta menerima suara dari microphone, CD player, tape player atau stereo.

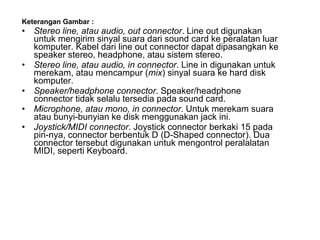

30. Keterangan Gambar : Stereo line, atau audio, out connector . Line out digunakan untuk mengirim sinyal suara dari sound card ke peralatan luar komputer. Kabel dari line out connector dapat dipasangkan ke speaker stereo, headphone, atau sistem stereo. Stereo line, atau audio, in connector . Line in digunakan untuk merekam, atau mencampur ( mix ) sinyal suara ke hard disk komputer. Speaker/headphone connector . Speaker/headphone connector tidak selalu tersedia pada sound card. Microphone, atau mono, in connector . Untuk merekam suara atau bunyi-bunyian ke disk menggunakan jack ini. Joystick/MIDI connector . Joystick connector berkaki 15 pada pin-nya, connector berbentuk D (D-Shaped connector). Dua connector tersebut digunakan untuk mengontrol peralalatan MIDI, seperti Keyboard.

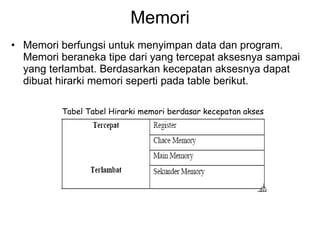

32. Memori Memori berfungsi untuk menyimpan data dan program. Memori beraneka tipe dari yang tercepat aksesnya sampai yang terlambat. Berdasarkan kecepatan aksesnya dapat dibuat hirarki memori seperti pada table berikut. Tabel Tabel Hirarki memori berdasar kecepatan akses

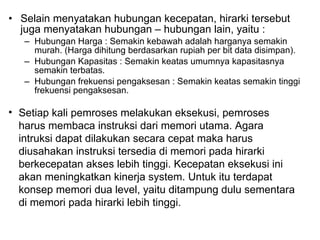

33. Selain menyatakan hubungan kecepatan, hirarki tersebut juga menyatakan hubungan – hubungan lain, yaitu : Hubungan Harga : Semakin kebawah adalah harganya semakin murah. (Harga dihitung berdasarkan rupiah per bit data disimpan). Hubungan Kapasitas : Semakin keatas umumnya kapasitasnya semakin terbatas. Hubungan frekuensi pengaksesan : Semakin keatas semakin tinggi frekuensi pengaksesan. Setiap kali pemroses melakukan eksekusi, pemroses harus membaca instruksi dari memori utama. Agara intruksi dapat dilakukan secara cepat maka harus diusahakan instruksi tersedia di memori pada hirarki berkecepatan akses lebih tinggi. Kecepatan eksekusi ini akan meningkatkan kinerja system. Untuk itu terdapat konsep memori dua level, yaitu ditampung dulu sementara di memori pada hirarki lebih tinggi.

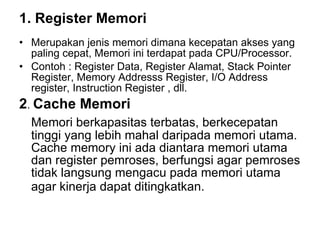

34. 1. Register Memori Merupakan jenis memori dimana kecepatan akses yang paling cepat, Memori ini terdapat pada CPU/Processor. Contoh : Register Data, Register Alamat, Stack Pointer Register, Memory Addresss Register, I/O Address register, Instruction Register , dll. 2 . Cache Memori Memori berkapasitas terbatas, berkecepatan tinggi yang lebih mahal daripada memori utama. Cache memory ini ada diantara memori utama dan register pemroses, berfungsi agar pemroses tidak langsung mengacu pada memori utama agar kinerja dapat ditingkatkan.

35. Cache Memory ini ada dua macam yaitu : 1. Cache Memory yang terdapat pada internal Processor , chace memory jenis ini kecepatan aksesnya sangat tinggi, dan harganya sangat mahal. Hal ini bisa terlihat pada Processor yang berharga mahal seperti P4,P3,AMD-Athlon dll, semakin tinggi kapasitas Chace memori maka semakin mahal dan semakin cepat Processor. 2. Chace Memory yang terdapat diluar Processor, yaitu berada pada MotherBoard, memori jenis ini kecepatan aksesnya sangat tinggi, meskipun tidak secepat chache memori jenis pertama ( yang ada pada internal Processor). Semakin besar kapasitasnya maka semakin mahal dan cepat. Hal ini bisa kita lihat pada Motherboard dengan beraneka ragam kapasitas chace memory yaitu 256kb, 512kb, 1Mb, 2Mb dll.

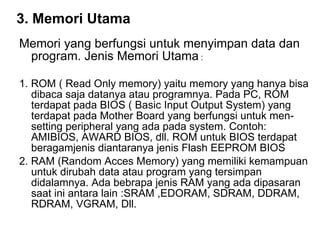

36. 3. Memori Utama Memori yang berfungsi untuk menyimpan data dan program. Jenis Memori Utama : 1. ROM ( Read Only memory) yaitu memory yang hanya bisa dibaca saja datanya atau programnya. Pada PC, ROM terdapat pada BIOS ( Basic Input Output System) yang terdapat pada Mother Board yang berfungsi untuk men-setting peripheral yang ada pada system. Contoh: AMIBIOS, AWARD BIOS, dll. ROM untuk BIOS terdapat beragamjenis diantaranya jenis Flash EEPROM BIOS 2. RAM (Random Acces Memory) yang memiliki kemampuan untuk dirubah data atau program yang tersimpan didalamnya. Ada bebrapa jenis RAM yang ada dipasaran saat ini antara lain :SRAM ,EDORAM, SDRAM, DDRAM, RDRAM, VGRAM, Dll.

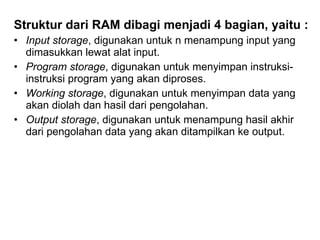

37. Struktur dari RAM dibagi menjadi 4 bagian, yaitu : Input storage , digunakan untuk n menampung input yang dimasukkan lewat alat input. Program storage , digunakan untuk menyimpan instruksi-instruksi program yang akan diproses. Working storage , digunakan untuk menyimpan data yang akan diolah dan hasil dari pengolahan. Output storage , digunakan untuk menampung hasil akhir dari pengolahan data yang akan ditampilkan ke output.

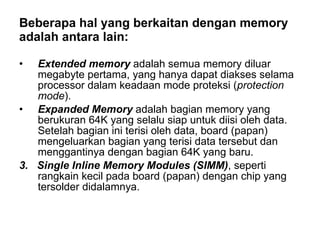

38. Beberapa hal yang berkaitan dengan memory adalah antara lain: Extended memory adalah semua memory diluar megabyte pertama, yang hanya dapat diakses selama processor dalam keadaan mode proteksi ( protection mode ). Expanded Memory adalah bagian memory yang berukuran 64K yang selalu siap untuk diisi oleh data. Setelah bagian ini terisi oleh data, board (papan) mengeluarkan bagian yang terisi data tersebut dan menggantinya dengan bagian 64K yang baru. 3. Single Inline Memory Modules (SIMM) , seperti rangkain kecil pada board (papan) dengan chip yang tersolder didalamnya.

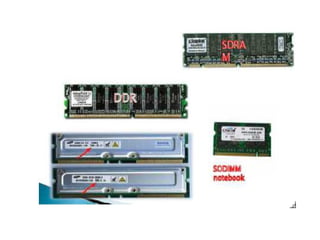

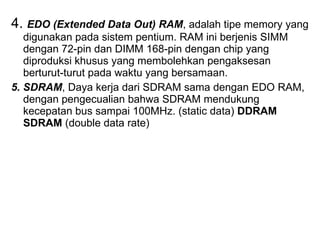

39. 4. EDO (Extended Data Out) RAM , adalah tipe memory yang digunakan pada sistem pentium. RAM ini berjenis SIMM dengan 72-pin dan DIMM 168-pin dengan chip yang diproduksi khusus yang membolehkan pengaksesan berturut-turut pada waktu yang bersamaan. 5. SDRAM , Daya kerja dari SDRAM sama dengan EDO RAM, dengan pengecualian bahwa SDRAM mendukung kecepatan bus sampai 100MHz. (static data) DDRAM SDRAM (double data rate)

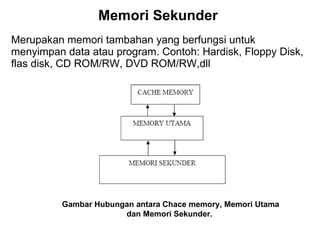

41. Memori Sekunder Merupakan memori tambahan yang berfungsi untuk menyimpan data atau program. Contoh: Hardisk, Floppy Disk, flas disk, CD ROM/RW, DVD ROM/RW,dll Gambar Hubungan antara Chace memory, Memori Utama dan Memori Sekunder.

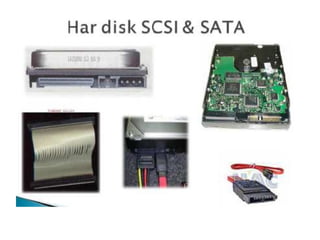

42. 1. Harddisk Hard disk drive adalah sebuah alat yang berfungsi untuk menyimpan data. Hard disk terdiri dari benda keras, piringan hitam yang biasanya terbuat dari alumunium atau gelas. Komponen-komponen HDD antara lain : Disk platters, Logic board, Read/write heads, Cables dan connectors, Head actuator, mechanism atau switches, Configuration items seperti jumpers, Spindle motor, Bezel

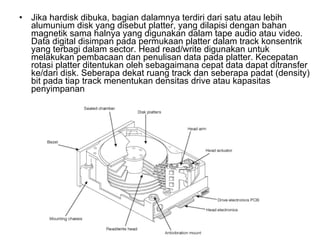

45. Jika hardisk dibuka, bagian dalamnya terdiri dari satu atau lebih alumunium disk yang disebut platter, yang dilapisi dengan bahan magnetik sama halnya yang digunakan dalam tape audio atau video. Data digital disimpan pada permukaan platter dalam track konsentrik yang terbagi dalam sector. Head read/write digunakan untuk melakukan pembacaan dan penulisan data pada platter. Kecepatan rotasi platter ditentukan oleh sebagaimana cepat data dapat ditransfer ke/dari disk. Seberapa dekat ruang track dan seberapa padat (density) bit pada tiap track menentukan densitas drive atau kapasitas penyimpanan

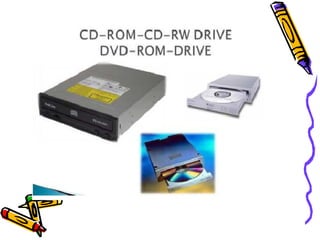

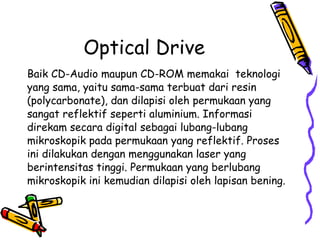

46. Optical Drive Baik CD-Audio maupun CD-ROM memakai teknologi yang sama, yaitu sama-sama terbuat dari resin (polycarbonate), dan dilapisi oleh permukaan yang sangat reflektif seperti aluminium. Informasi direkam secara digital sebagai lubang-lubang mikroskopik pada permukaan yang reflektif. Proses ini dilakukan dengan menggunakan laser yang berintensitas tinggi. Permukaan yang berlubang mikroskopik ini kemudian dilapisi oleh lapisan bening.

47. 1. Pengertian CD room CD-ROM ( compact disc read-only memory ) adalah media penyimpanan optik read- only (hanya bisa dibaca) yang dapat menyimpan data sampai 682 MB (sekitar 333.000 halaman teks). Pengaksesan data dari CD-ROM lebih cepat dibanding flopy disk tetapi lebih lambat dibanding hard drive modern.

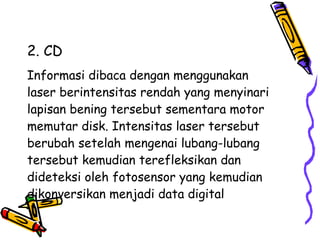

48. 2. CD Informasi dibaca dengan menggunakan laser berintensitas rendah yang menyinari lapisan bening tersebut sementara motor memutar disk. Intensitas laser tersebut berubah setelah mengenai lubang-lubang tersebut kemudian terefleksikan dan dideteksi oleh fotosensor yang kemudian dikonversikan menjadi data digital

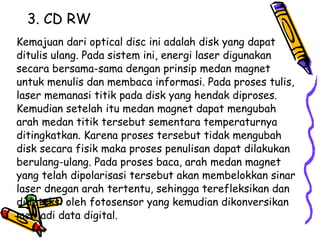

49. 3. CD RW Kemajuan dari optical disc ini adalah disk yang dapat ditulis ulang. Pada sistem ini, energi laser digunakan secara bersama-sama dengan prinsip medan magnet untuk menulis dan membaca informasi. Pada proses tulis, laser memanasi titik pada disk yang hendak diproses. Kemudian setelah itu medan magnet dapat mengubah arah medan titik tersebut sementara temperaturnya ditingkatkan. Karena proses tersebut tidak mengubah disk secara fisik maka proses penulisan dapat dilakukan berulang-ulang. Pada proses baca, arah medan magnet yang telah dipolarisasi tersebut akan membelokkan sinar laser dnegan arah tertentu, sehingga terefleksikan dan dideteksi oleh fotosensor yang kemudian dikonversikan menjadi data digital.

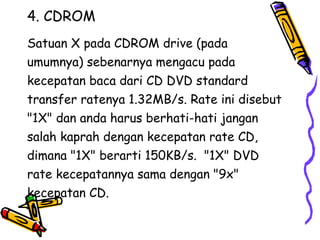

50. 4. CDROM Satuan X pada CDROM drive (pada umumnya) sebenarnya mengacu pada kecepatan baca dari CD DVD standard transfer ratenya 1.32MB/s. Rate ini disebut "1X" dan anda harus berhati-hati jangan salah kaprah dengan kecepatan rate CD, dimana "1X" berarti 150KB/s. "1X" DVD rate kecepatannya sama dengan "9x" kecepatan CD.

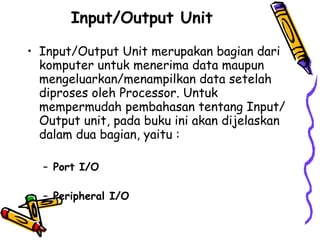

52. Input/Output Unit Input/Output Unit merupakan bagian dari komputer untuk menerima data maupun mengeluarkan/menampilkan data setelah diproses oleh Processor. Untuk mempermudah pembahasan tentang Input/Output unit, pada buku ini akan dijelaskan dalam dua bagian, yaitu : Port I/O Peripheral I/O

53. 1. Port I/O Port I/O merupakan Port atau Gerbang atau tempat dipasangnya conector dari peralatan I/O. Dimana setiap port I/O dibawah kontrol dari Processor. Port Paralel (LPT1 atau LPT2) Merupakan port bagi peralatan yang bekerja dengan transmisi data secara parallel. Contoh peralatan yang menggunakan port ini adalah : Printer, Scanner dll. 2. Port Serial (Com1, Com2 ) Merupakan port bagi peralatan yang bekerja dengan transmisi data secara serial. Contoh peralatan yang menggunakan port ini adalah : Mouse, Modem , dll.

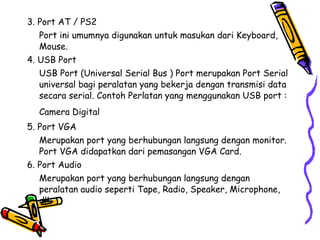

54. 3. Port AT / PS2 Port ini umumnya digunakan untuk masukan dari Keyboard, Mouse. 4. USB Port USB Port (Universal Serial Bus ) Port merupakan Port Serial universal bagi peralatan yang bekerja dengan transmisi data secara serial. Contoh Perlatan yang menggunakan USB port : Camera Digital 5. Port VGA Merupakan port yang berhubungan langsung dengan monitor. Port VGA didapatkan dari pemasangan VGA Card. 6. Port Audio Merupakan port yang berhubungan langsung dengan peralatan audio seperti Tape, Radio, Speaker, Microphone, dll.

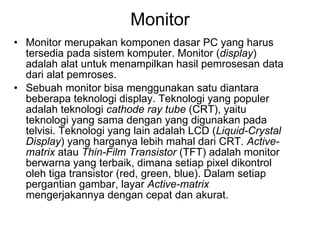

56. Monitor Monitor merupakan komponen dasar PC yang harus tersedia pada sistem komputer. Monitor ( display ) adalah alat untuk menampilkan hasil pemrosesan data dari alat pemroses. Sebuah monitor bisa menggunakan satu diantara beberapa teknologi display. Teknologi yang populer adalah teknologi cathode ray tube (CRT), yaitu teknologi yang sama dengan yang digunakan pada telvisi. Teknologi yang lain adalah LCD ( Liquid-Crystal Display ) yang harganya lebih mahal dari CRT. Active-matrix atau Thin-Film Transistor (TFT) adalah monitor berwarna yang terbaik, dimana setiap pixel dikontrol oleh tiga transistor (red, green, blue). Dalam setiap pergantian gambar, layar Active-matrix mengerjakannya dengan cepat dan akurat.

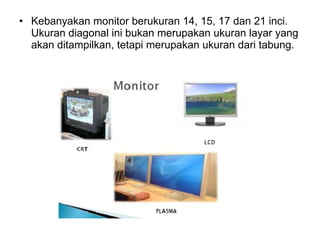

57. Kebanyakan monitor berukuran 14, 15, 17 dan 21 inci. Ukuran diagonal ini bukan merupakan ukuran layar yang akan ditampilkan, tetapi merupakan ukuran dari tabung.

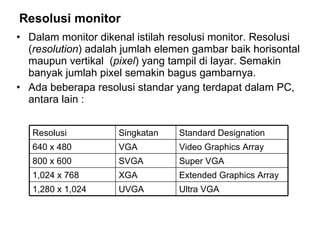

58. Resolusi monitor Dalam monitor dikenal istilah resolusi monitor. Resolusi ( resolution ) adalah jumlah elemen gambar baik horisontal maupun vertikal ( pixel ) yang tampil di layar. Semakin banyak jumlah pixel semakin bagus gambarnya. Ada beberapa resolusi standar yang terdapat dalam PC, antara lain : Ultra VGA UVGA 1,280 x 1,024 Extended Graphics Array XGA 1,024 x 768 Super VGA SVGA 800 x 600 Video Graphics Array VGA 640 x 480 Standard Designation Singkatan Resolusi

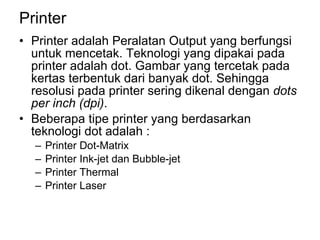

59. Printer Printer adalah Peralatan Output yang berfungsi untuk mencetak. Teknologi yang dipakai pada printer adalah dot. Gambar yang tercetak pada kertas terbentuk dari banyak dot. Sehingga resolusi pada printer sering dikenal dengan dots per inch (dpi) . Beberapa tipe printer yang berdasarkan teknologi dot adalah : Printer Dot-Matrix Printer Ink-jet dan Bubble-jet Printer Thermal Printer Laser
