1. 1. Pengertian Unit Sistem
2. Bagian-Bagian Unit Sistem
3. Installasi
I Kayan Herdiana
herdikayan@gmail.com
Pertemuan 2

2. System Unit

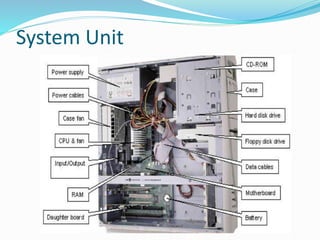

3. System Unit

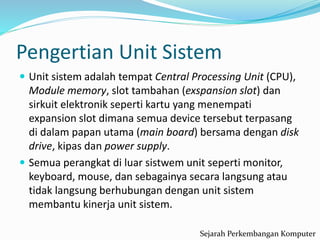

4. Pengertian Unit Sistem
 Unit sistem adalah tempat Central Processing Unit (CPU),
Module memory, slot tambahan (exspansion slot) dan
sirkuit elektronik seperti kartu yang menempati
expansion slot dimana semua device tersebut terpasang
di dalam papan utama (main board) bersama dengan disk
drive, kipas dan power supply.
 Semua perangkat di luar sistwem unit seperti monitor,
keyboard, mouse, dan sebagainya secara langsung atau
tidak langsung berhubungan dengan unit sistem
membantu kinerja unit sistem.
Sejarah Perkembangan Komputer

5. Bagian-Bagian Unit Sistem
 Bagian Depan Unit Sistem
 Motherboard
 BIOS
 Processor
 Memory
 Cache Memory
 Expansion Slot dan Expansion Card
 Port

6. Bagian Depan Unit Sistem

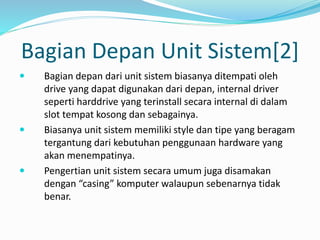

7. Bagian Depan Unit Sistem[2]
 Bagian depan dari unit sistem biasanya ditempati oleh
drive yang dapat digunakan dari depan, internal driver
seperti harddrive yang terinstall secara internal di dalam
slot tempat kosong dan sebagainya.
 Biasanya unit sistem memiliki style dan tipe yang beragam
tergantung dari kebutuhan penggunaan hardware yang
akan menempatinya.
 Pengertian unit sistem secara umum juga disamakan
dengan “casing” komputer walaupun sebenarnya tidak
benar.

8. Motherboard

9. Motherboard[2]
 Adalah sebuah papan integrasi dimana terdapan
kumpulan chip yang mengatur segala kegiatan dalam PC
dan terdapat satu chip yang dinamakan microprocessor
(biasa disebut processor saja)
 Motherboard dibagi menjadi lima daerah fungsional
 Sub sistem processor dan chip pendukungnya
 Sub sistem ROM
 Sub sistem RAM
 Adaptor terintegrasi I/O (Input/Output)
 I/O yang meliputi slot ekspansi

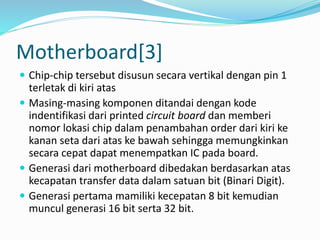

10. Motherboard[3]
 Chip-chip tersebut disusun secara vertikal dengan pin 1
terletak di kiri atas
 Masing-masing komponen ditandai dengan kode
indentifikasi dari printed circuit board dan memberi
nomor lokasi chip dalam penambahan order dari kiri ke
kanan seta dari atas ke bawah sehingga memungkinkan
secara cepat dapat menempatkan IC pada board.
 Generasi dari motherboard dibedakan berdasarkan atas
kecapatan transfer data dalam satuan bit (Binari Digit).
 Generasi pertama mamiliki kecepatan 8 bit kemudian
muncul generasi 16 bit serta 32 bit.

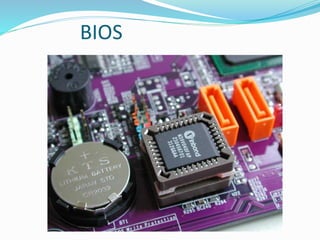

11. BIOS

12. BIOS[2]
 BIOS merupakan kepanjangan dari Basic Input Output System dan bentuk aplikasi
yang paling di dalam komputer untuk mengintegrasikan antar hardware dan sistem
operasinya.
 Chip BIOS mudah dikenali, umumnya berada di permukaan, chip BIOS diberi stiker
yang menyatakan merk BIOSseperti AMI atau AWARD. Untuk komputer lama yang
belum menggunakan BUS PCI sehingga BIOS dipasang permanen pada
motherboard.
 Saat ini sebagian besar motherboard sudah menggunakan Flash BIOS dimana isi
dari BIOS dapat diganti.
 Bios jenis ini merupakan ROM dengan tipe EEPROM (Electrically Eresable Read Only
Memory).
 Beberapa chip ROM yang bukan EEPROM menghapusnya bukan dengan listrik
tetapi dengan sinar UV sehingga chip ini diberi satu jendela kecil di permukaan
chip.
 Stiker penutup jendela digunakan untuk melindungi chip ini dari sengatan sinar
matahari.
 Untuk melepas BIOS harus hati-hati agar pin tidak ada yang bengkok atau patah.
Gunakan obeng kecil untuk membantu mengangkatnya.

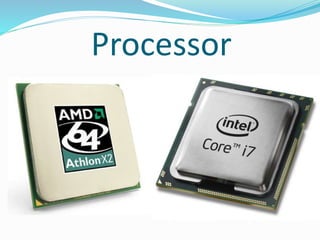

13. Processor

14. Proccessor
 Merupakan bagian utama yang menjadi otak dari PC.
 Pada bagian ini semua kegiatan dalam PC dikontrol sehingga disebut
sebagai Central Processing Unit (CPU).
 Processor terletak pada motherboard dengan ciri satu chip yang
paling besar dan umumnya selalu diberi fan kecil yang berfungsi
sebagai pendingin.
 Generasi processor antara lain 286, 386 (SX, DX), 486 (SX, DX, DX2,
DX4), Pentium (60, 75, 90, 100, 120, 133, 166, 180, 200, 233) biasa
disebut super AT, Pentium pro untuk server jaringan (150, 180, 200),
Pentium Multi Media Extended (133, 166, 200, 233), Power AT yaitu
generasi Pentium II MMX (Celeron, 300, 333, 350, 400, 450),
Pentium III (400, 450, 500, 600) dan generasi terbaru lainnya.
 Angka angka yang mengikuti jenis processor menunjukkan
kecepatan transfer data dalam satuan MHz atau GHz.

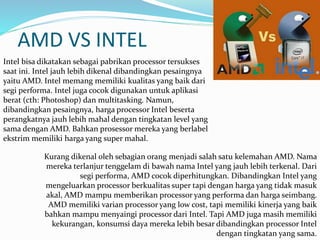

15. AMD VS INTEL
Intel bisa dikatakan sebagai pabrikan processor tersukses
saat ini. Intel jauh lebih dikenal dibandingkan pesaingnya
yaitu AMD. Intel memang memiliki kualitas yang baik dari
segi performa. Intel juga cocok digunakan untuk aplikasi
berat (cth: Photoshop) dan multitasking. Namun,
dibandingkan pesaingnya, harga processor Intel beserta
perangkatnya jauh lebih mahal dengan tingkatan level yang
sama dengan AMD. Bahkan prosessor mereka yang berlabel
ekstrim memiliki harga yang super mahal.
Kurang dikenal oleh sebagian orang menjadi salah satu kelemahan AMD. Nama
mereka terlanjur tenggelam di bawah nama Intel yang jauh lebih terkenal. Dari
segi performa, AMD cocok diperhitungkan. Dibandingkan Intel yang
mengeluarkan processor berkualitas super tapi dengan harga yang tidak masuk
akal, AMD mampu memberikan processor yang performa dan harga seimbang.
AMD memiliki varian processor yang low cost, tapi memiliki kinerja yang baik
bahkan mampu menyaingi processor dari Intel. Tapi AMD juga masih memiliki
kekurangan, konsumsi daya mereka lebih besar dibandingkan processor Intel
dengan tingkatan yang sama.

16. Memory

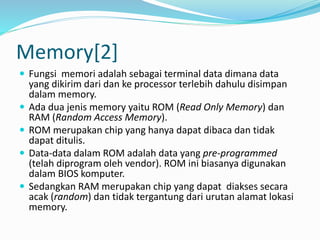

17. Memory[2]
 Fungsi memori adalah sebagai terminal data dimana data
yang dikirim dari dan ke processor terlebih dahulu disimpan
dalam memory.
 Ada dua jenis memory yaitu ROM (Read Only Memory) dan
RAM (Random Access Memory).
 ROM merupakan chip yang hanya dapat dibaca dan tidak
dapat ditulis.
 Data-data dalam ROM adalah data yang pre-programmed
(telah diprogram oleh vendor). ROM ini biasanya digunakan
dalam BIOS komputer.
 Sedangkan RAM merupakan chip yang dapat diakses secara
acak (random) dan tidak tergantung dari urutan alamat lokasi
memory.

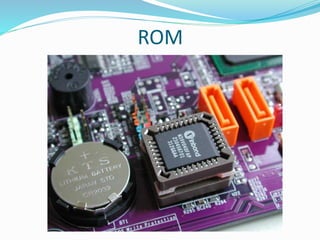

18. ROM

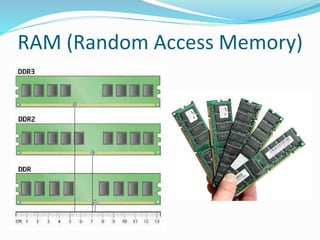

19. RAM (Random Access Memory)

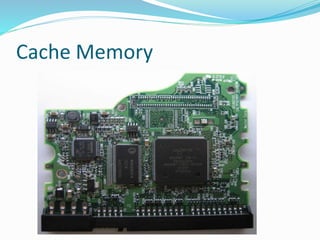

20. Cache Memory

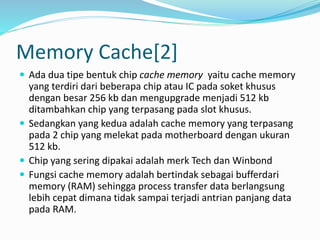

21. Memory Cache[2]
 Ada dua tipe bentuk chip cache memory yaitu cache memory
yang terdiri dari beberapa chip atau IC pada soket khusus
dengan besar 256 kb dan mengupgrade menjadi 512 kb
ditambahkan chip yang terpasang pada slot khusus.
 Sedangkan yang kedua adalah cache memory yang terpasang
pada 2 chip yang melekat pada motherboard dengan ukuran
512 kb.
 Chip yang sering dipakai adalah merk Tech dan Winbond
 Fungsi cache memory adalah bertindak sebagai bufferdari
memory (RAM) sehingga process transfer data berlangsung
lebih cepat dimana tidak sampai terjadi antrian panjang data
pada RAM.

22. Computer Memory Hierarchy

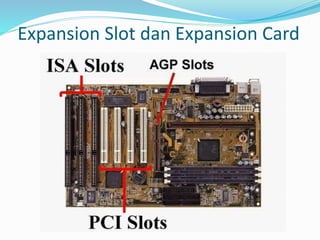

23. Expansion Slot dan Expansion Card

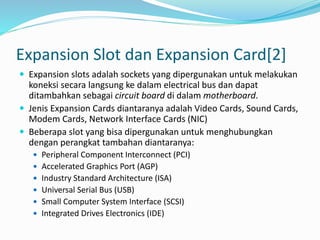

24. Expansion Slot dan Expansion Card[2]
 Expansion slots adalah sockets yang dipergunakan untuk melakukan
koneksi secara langsung ke dalam electrical bus dan dapat
ditambahkan sebagai circuit board di dalam motherboard.
 Jenis Expansion Cards diantaranya adalah Video Cards, Sound Cards,
Modem Cards, Network Interface Cards (NIC)
 Beberapa slot yang bisa dipergunakan untuk menghubungkan
dengan perangkat tambahan diantaranya:
 Peripheral Component Interconnect (PCI)
 Accelerated Graphics Port (AGP)
 Industry Standard Architecture (ISA)
 Universal Serial Bus (USB)
 Small Computer System Interface (SCSI)
 Integrated Drives Electronics (IDE)

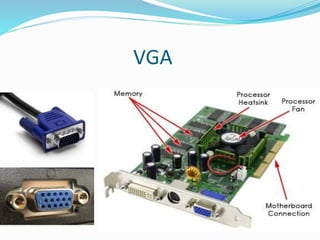

25. VGA

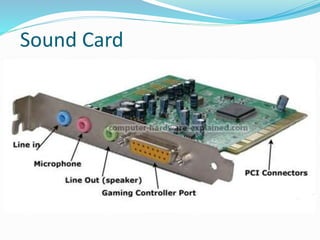

26. Sound Card

27. Hard Disk

28. Port

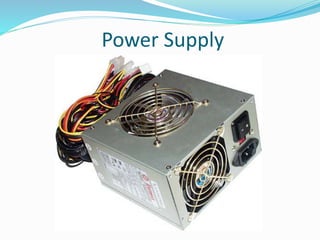

29. Power Supply

30. Installasi
