- 1. Fakultas Teknik Jurusan teknikPerminyakan Universitas Proklamasi 45 Yogyakarta Hendri/082331317678 Hendri anur #Hendri_anur
- 2.

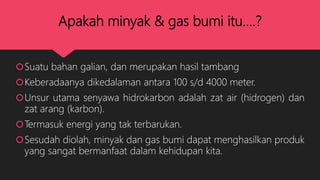

- 3. Apakah minyak &gas bumi itu....? Suatu bahan galian, dan merupakan hasil tambang Keberadaanya dikedalaman antara 100 s/d 4000 meter. Unsur utama senyawa hidrokarbon adalah zat air (hidrogen) dan zat arang (karbon). Termasuk energi yang tak terbarukan. Sesudah diolah, minyak dan gas bumi dapat menghasilkan produk yang sangat bermanfaat dalam kehidupan kita.

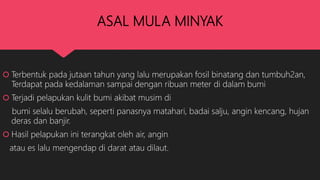

- 4. ASAL MULA MINYAK Terbentuk pada jutaan tahun yang lalu merupakan fosil binatang dan tumbuh2an, Terdapat pada kedalaman sampai dengan ribuan meter di dalam bumi Terjadi pelapukan kulit bumi akibat musim di bumi selalu berubah, seperti panasnya matahari, badai salju, angin kencang, hujan deras dan banjir. Hasil pelapukan ini terangkat oleh air, angin atau es lalu mengendap di darat atau dilaut.

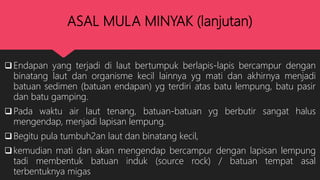

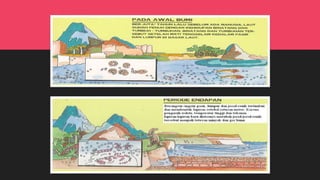

- 5. ASAL MULA MINYAK(lanjutan) Endapan yang terjadi di laut bertumpuk berlapis-lapis bercampur dengan binatang laut dan organisme kecil lainnya yg mati dan akhirnya menjadi batuan sedimen (batuan endapan) yg terdiri atas batu lempung, batu pasir dan batu gamping. Pada waktu air laut tenang, batuan-batuan yg berbutir sangat halus mengendap, menjadi lapisan lempung. Begitu pula tumbuh2an laut dan binatang kecil, kemudian mati dan akan mengendap bercampur dengan lapisan lempung tadi membentuk batuan induk (source rock) / batuan tempat asal terbentuknya migas

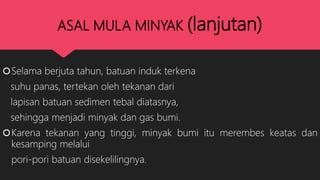

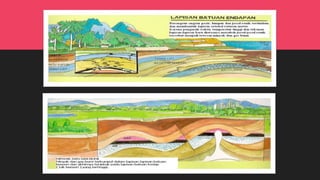

- 6. ASAL MULA MINYAK(lanjutan) Selama berjuta tahun, batuan induk terkena suhu panas, tertekan oleh tekanan dari lapisan batuan sedimen tebal diatasnya, sehingga menjadi minyak dan gas bumi. Karena tekanan yang tinggi, minyak bumi itu merembes keatas dan kesamping melalui pori-pori batuan disekelilingnya.

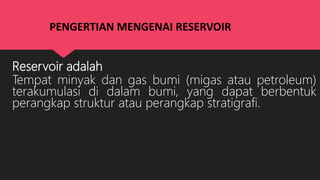

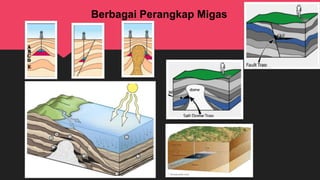

- 9. PENGERTIAN MENGENAI RESERVOIR Reservoiradalah Tempat minyak dan gas bumi (migas atau petroleum) terakumulasi di dalam bumi, yang dapat berbentuk perangkap struktur atau perangkap stratigrafi.
- 10.

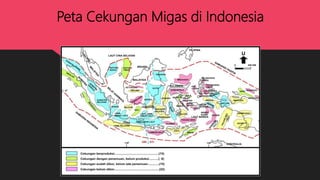

- 11. Peta Cekungan Migasdi Indonesia

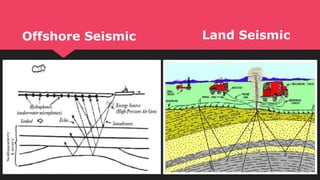

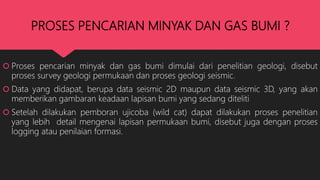

- 12. PROSES PENCARIAN MINYAKDAN GAS BUMI ? Proses pencarian minyak dan gas bumi dimulai dari penelitian geologi, disebut proses survey geologi permukaan dan proses geologi seismic. Data yang didapat, berupa data seismic 2D maupun data seismic 3D, yang akan memberikan gambaran keadaan lapisan bumi yang sedang diteliti Setelah dilakukan pemboran ujicoba (wild cat) dapat dilakukan proses penelitian yang lebih detail mengenai lapisan permukaan bumi, disebut juga dengan proses logging atau penilaian formasi.
- 13.

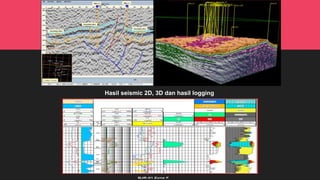

- 14. Hasil seismic 2D,3D dan hasil logging

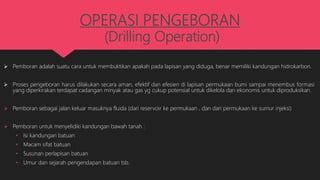

- 15. OPERASI PENGEBORAN (Drilling Operation) Pemboran adalah suatu cara untuk membuktikan apakah pada lapisan yang diduga, benar memiliki kandungan hidrokarbon. Proses pengeboran harus dilakukan secara aman, efektif dan efesien di lapisan permukaan bumi sampai menembus formasi yang diperkirakan terdapat cadangan minyak atau gas yg cukup potensial untuk dikelola dan ekonomis untuk diproduksikan. Pemboran sebagai jalan keluar masuknya fluida (dari reservoir ke permukaan , dan dari permukaan ke sumur injeksi) Pemboran untuk menyelidiki kandungan bawah tanah : • Isi kandungan batuan • Macam sifat batuan • Susunan perlapisan batuan • Umur dan sejarah pengendapan batuan tsb.

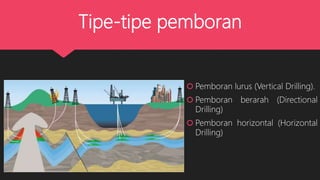

- 16. Tipe-tipe pemboran Pemboranlurus (Vertical Drilling). Pemboran berarah (Directional Drilling) Pemboran horizontal (Horizontal Drilling)

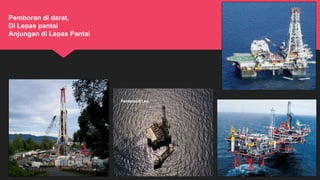

- 17. Pemboran di darat, DiLepas pantai Anjungan di Lepas Pantai
- 18. BAGAIMANA MEMPRODUKSIKAN MINYAK DANGAS BUMI KE PERMUKAAN ?

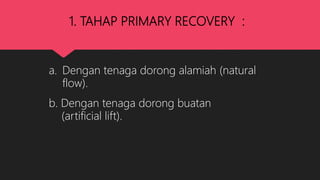

- 19. 1. TAHAP PRIMARYRECOVERY : a. Dengan tenaga dorong alamiah (natural flow). b. Dengan tenaga dorong buatan (artificial lift).

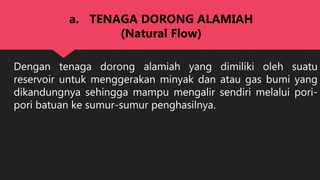

- 20. Dengan tenaga dorongalamiah yang dimiliki oleh suatu reservoir untuk menggerakan minyak dan atau gas bumi yang dikandungnya sehingga mampu mengalir sendiri melalui pori- pori batuan ke sumur-sumur penghasilnya. a. TENAGA DORONG ALAMIAH (Natural Flow)

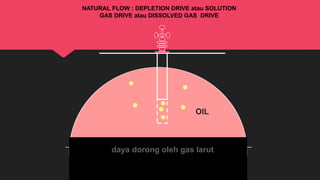

- 21. OIL NATURAL FLOW :DEPLETION DRIVE atau SOLUTION GAS DRIVE atau DISSOLVED GAS DRIVE daya dorong oleh gas larut

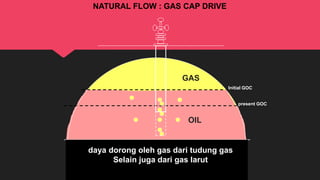

- 22. Initial GOC present GOC GAS OIL NATURALFLOW : GAS CAP DRIVE daya dorong oleh gas dari tudung gas Selain juga dari gas larut

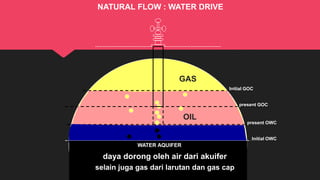

- 23. Initial GOC present GOC GAS OIL presentOWC Initial OWC WATER AQUIFER daya dorong oleh air dari akuifer selain juga gas dari larutan dan gas cap NATURAL FLOW : WATER DRIVE

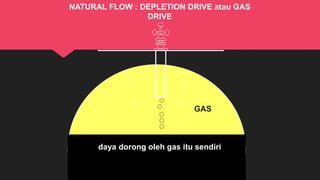

- 24. GAS NATURAL FLOW :DEPLETION DRIVE atau GAS DRIVE daya dorong oleh gas itu sendiri

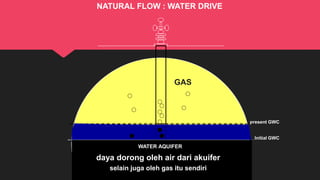

- 25. GAS present GWC Initial GWC WATERAQUIFER daya dorong oleh air dari akuifer selain juga oleh gas itu sendiri NATURAL FLOW : WATER DRIVE

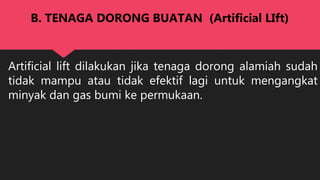

- 26. Artificial lift dilakukanjika tenaga dorong alamiah sudah tidak mampu atau tidak efektif lagi untuk mengangkat minyak dan gas bumi ke permukaan. B. TENAGA DORONG BUATAN (Artificial LIft)

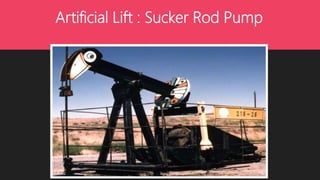

- 27. Artificial Lift :Sucker Rod Pump

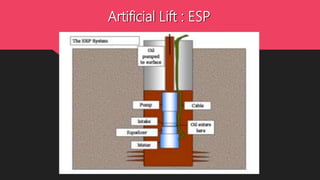

- 28.

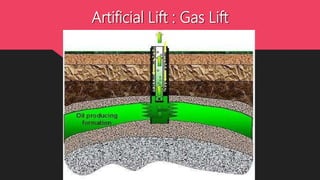

- 29. Artificial Lift :Gas Lift

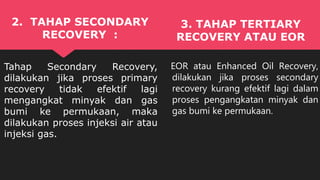

- 30. EOR atau EnhancedOil Recovery, dilakukan jika proses secondary recovery kurang efektif lagi dalam proses pengangkatan minyak dan gas bumi ke permukaan. 2. TAHAP SECONDARY RECOVERY : Tahap Secondary Recovery, dilakukan jika proses primary recovery tidak efektif lagi mengangkat minyak dan gas bumi ke permukaan, maka dilakukan proses injeksi air atau injeksi gas. 3. TAHAP TERTIARY RECOVERY ATAU EOR

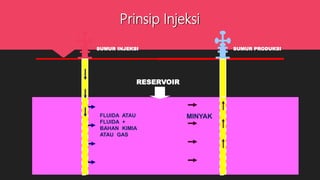

- 31. SUMUR INJEKSI SUMURPRODUKSI MINYAK RESERVOIR FLUIDA ATAU FLUIDA + BAHAN KIMIA ATAU GAS Prinsip Injeksi

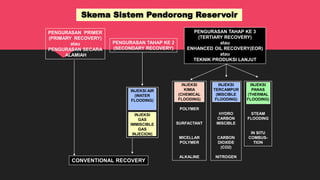

- 32. Skema Sistem PendorongReservoir PENGURASAN TAHAP KE 3 (TERTIARY RECOVERY) atau ENHANCED OIL RECOVERY(EOR) atau TEKNIK PRODUKSI LANJUT CONVENTIONAL RECOVERY PENGURASAN PRIMER (PRIMARY RECOVERY) atau PENGURASAN SECARA ALAMIAH PENGURASAN TAHAP KE 2 (SECONDARY RECOVERY) INJEKSI TERCAMPUR (MISCIBLE FLOODING) HYDRO CARBON MISCIBLE CARBON DIOXIDE (CO2) NITROGEN INJEKSI PANAS (THERMAL FLOODING) STEAM FLOODING IN SITU COMBUS- TION INJEKSI AIR (WATER FLOODING) INJEKSI GAS IMMISCIBLE GAS INJECION) INJEKSI KIMIA (CHEMICAL FLOODING) POLYMER SURFACTANT MICELLAR POLYMER ALKALINE

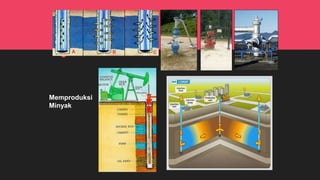

- 33.

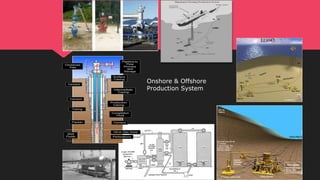

- 34.

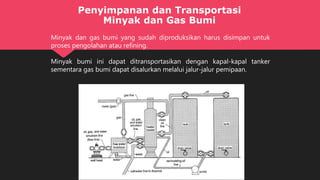

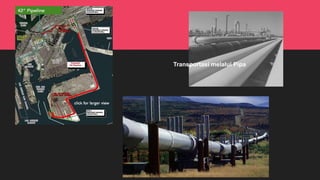

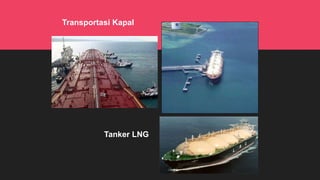

- 35. Penyimpanan dan Transportasi Minyakdan Gas Bumi Minyak dan gas bumi yang sudah diproduksikan harus disimpan untuk proses pengolahan atau refining. Minyak bumi ini dapat ditransportasikan dengan kapal-kapal tanker sementara gas bumi dapat disalurkan melalui jalur-jalur pemipaan.
- 36.
- 37.

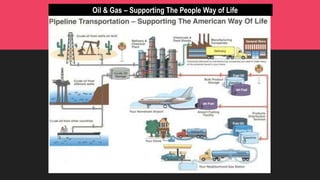

- 38. Oil & Gas– Supporting The People Way of Life
- 39.

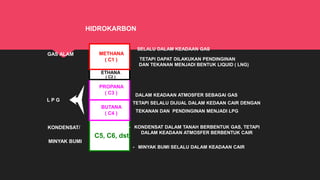

- 40. PROPANA ( C3 ) ETHANA (C2 ) METHANA ( C1 ) C5, C6, dst BUTANA ( C4 ) GAS ALAM L P G KONDENSAT/ MINYAK BUMI SELALU DALAM KEADAAN GAS TETAPI DAPAT DILAKUKAN PENDINGINAN DAN TEKANAN MENJADI BENTUK LIQUID ( LNG) DALAM KEADAAN ATMOSFER SEBAGAI GAS TETAPI SELALU DIJUAL DALAM KEDAAN CAIR DENGAN TEKANAN DAN PENDINGINAN MENJADI LPG - KONDENSAT DALAM TANAH BERBENTUK GAS, TETAPI DALAM KEADAAN ATMOSFER BERBENTUK CAIR - MINYAK BUMI SELALU DALAM KEADAAN CAIR HIDROKARBON

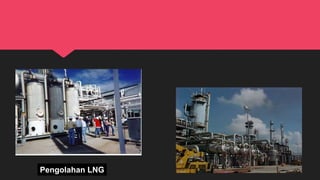

- 41.

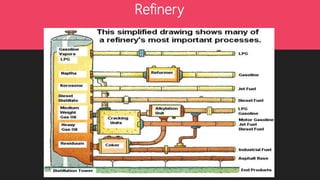

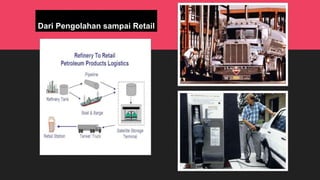

- 42. Dari Pengolahan sampaiRetail
- 43.
