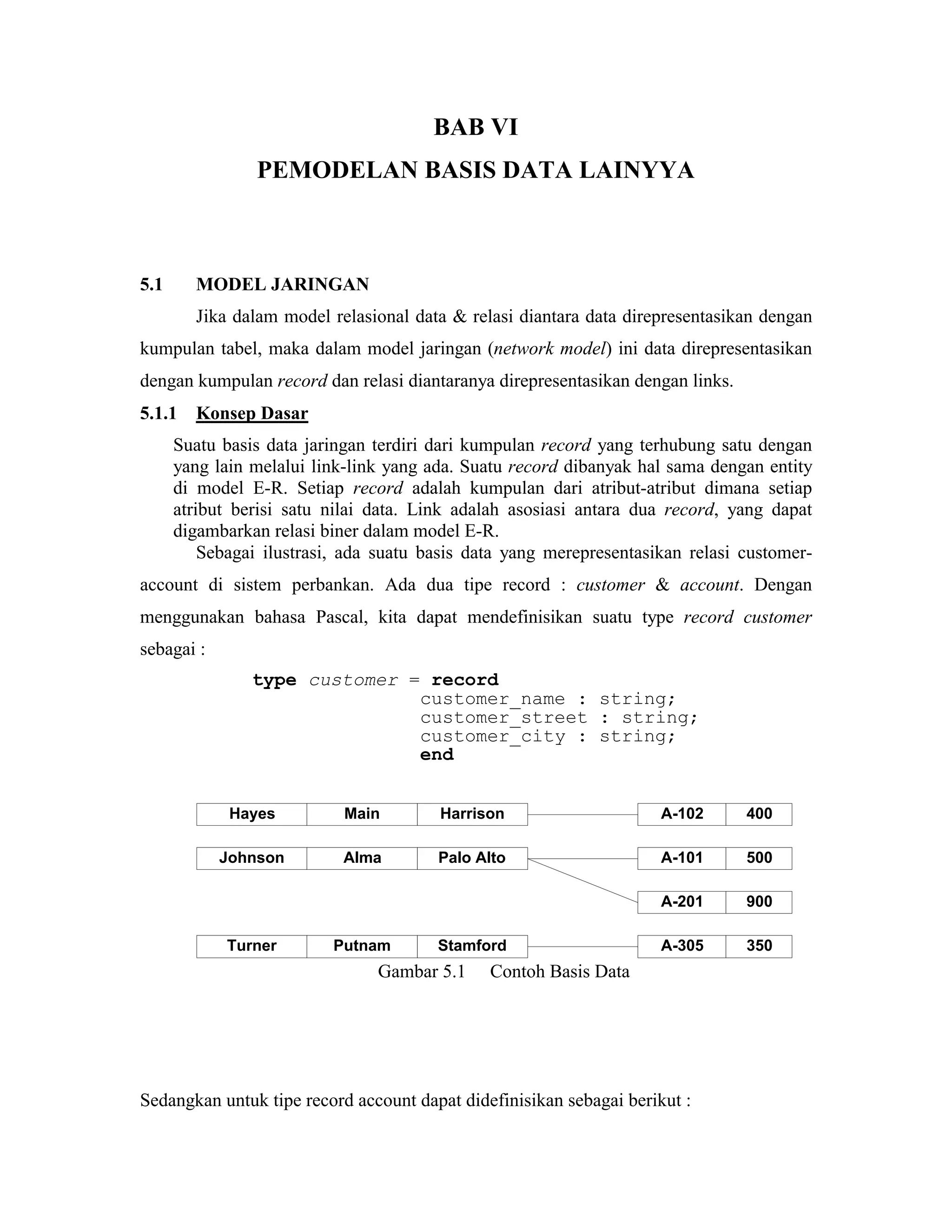

1. BAB VI
PEMODELAN BASIS DATA LAINYYA
5.1 MODEL JARINGAN
Jika dalam model relasional data & relasi diantara data direpresentasikan dengan
kumpulan tabel, maka dalam model jaringan (network model) ini data direpresentasikan
dengan kumpulan record dan relasi diantaranya direpresentasikan dengan links.
5.1.1 Konsep Dasar
Suatu basis data jaringan terdiri dari kumpulan record yang terhubung satu dengan
yang lain melalui link-link yang ada. Suatu record dibanyak hal sama dengan entity
di model E-R. Setiap record adalah kumpulan dari atribut-atribut dimana setiap
atribut berisi satu nilai data. Link adalah asosiasi antara dua record, yang dapat
digambarkan relasi biner dalam model E-R.
Sebagai ilustrasi, ada suatu basis data yang merepresentasikan relasi customer-
account di sistem perbankan. Ada dua tipe record : customer & account. Dengan
menggunakan bahasa Pascal, kita dapat mendefinisikan suatu type record customer
sebagai :
type customer = record
customer_name : string;
customer_street : string;
customer_city : string;
end
Hayes Main Harrison A-102 400
Johnson Alma Palo Alto A-101 500
A-201 900
Turner Putnam Stamford A-305 350
Gambar 5.1 Contoh Basis Data
Sedangkan untuk tipe record account dapat didefinisikan sebagai berikut :

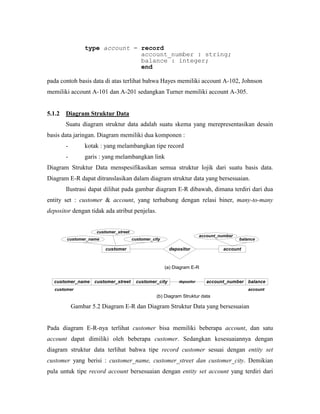

2. type account = record
account_number : string;
balance : integer;
end
pada contoh basis data di atas terlihat bahwa Hayes memiliki account A-102, Johnson
memiliki account A-101 dan A-201 sedangkan Turner memiliki account A-305.
5.1.2 Diagram Struktur Data
Suatu diagram struktur data adalah suatu skema yang merepresentasikan desain
basis data jaringan. Diagram memiliki dua komponen :
- kotak : yang melambangkan tipe record
- garis : yang melambangkan link
Diagram Struktur Data menspesifikasikan semua struktur lojik dari suatu basis data.
Diagram E-R dapat ditranslasikan dalam diagram struktur data yang bersesuaian.
Ilustrasi dapat dilihat pada gambar diagram E-R dibawah, dimana terdiri dari dua
entity set : customer & account, yang terhubung dengan relasi biner, many-to-many
depositor dengan tidak ada atribut penjelas.
customer_street
account_number
customer_name customer_city balance
customer depositor account
(a) Diagram E-R
customer_name customer_street customer_city depositor account_number balance
customer account
(b) Diagram Struktur data
Gambar 5.2 Diagram E-R dan Diagram Struktur Data yang bersesuaian
Pada diagram E-R-nya terlihat customer bisa memiliki beberapa account, dan satu
account dapat dimiliki oleh beberapa customer. Sedangkan kesesuaiannya dengan
diagram struktur data terlihat bahwa tipe record customer sesuai dengan entity set
customer yang berisi : customer_name, customer_street dan customer_city. Demikian
pula untuk tipe record account bersesuaian dengan entity set account yang terdiri dari

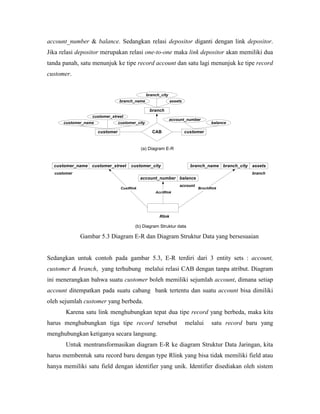

3. account_number & balance. Sedangkan relasi depositor diganti dengan link depositor.
Jika relasi depositor merupakan relasi one-to-one maka link depositor akan memiliki dua
tanda panah, satu menunjuk ke tipe record account dan satu lagi menunjuk ke tipe record
customer.
branch_city
branch_name assets
branch
customer_street
account_number
customer_name customer_city balance
customer CAB customer
(a) Diagram E-R
customer_name customer_street customer_city branch_name branch_city assets
customer branch
account_number balance
account
CustRlnk BrnchRlnk
AcctRlnk
Rlink
(b) Diagram Struktur data
Gambar 5.3 Diagram E-R dan Diagram Struktur Data yang bersesuaian
Sedangkan untuk contoh pada gambar 5.3, E-R terdiri dari 3 entity sets : account,
customer & branch, yang terhubung melalui relasi CAB dengan tanpa atribut. Diagram
ini menerangkan bahwa suatu customer boleh memiliki sejumlah account, dimana setiap
account ditempatkan pada suatu cabang bank tertentu dan suatu account bisa dimiliki
oleh sejumlah customer yang berbeda.
Karena satu link menghubungkan tepat dua tipe record yang berbeda, maka kita
harus menghubungkan tiga tipe record tersebut melalui satu record baru yang
menghubungkan ketiganya secara langsung.
Untuk mentransformasikan diagram E-R ke diagram Struktur Data Jaringan, kita
harus membentuk satu record baru dengan type Rlink yang bisa tidak memiliki field atau
hanya memiliki satu field dengan identifier yang unik. Identifier disediakan oleh sistem

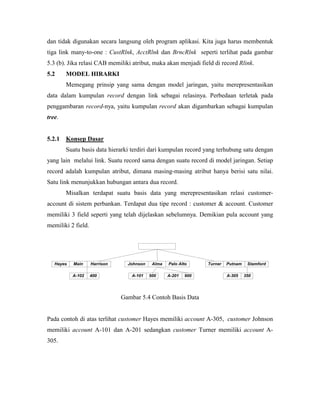

4. dan tidak digunakan secara langsung oleh program aplikasi. Kita juga harus membentuk
tiga link many-to-one : CustRlnk, AcctRlnk dan BrncRlnk seperti terlihat pada gambar
5.3 (b). Jika relasi CAB memiliki atribut, maka akan menjadi field di record Rlink.
5.2 MODEL HIRARKI
Memegang prinsip yang sama dengan model jaringan, yaitu merepresentasikan
data dalam kumpulan record dengan link sebagai relasinya. Perbedaan terletak pada
penggambaran record-nya, yaitu kumpulan record akan digambarkan sebagai kumpulan
tree.
5.2.1 Konsep Dasar
Suatu basis data hierarki terdiri dari kumpulan record yang terhubung satu dengan
yang lain melalui link. Suatu record sama dengan suatu record di model jaringan. Setiap
record adalah kumpulan atribut, dimana masing-masing atribut hanya berisi satu nilai.
Satu link menunjukkan hubungan antara dua record.
Misalkan terdapat suatu basis data yang merepresentasikan relasi customer-
account di sistem perbankan. Terdapat dua tipe record : customer & account. Customer
memiliki 3 field seperti yang telah dijelaskan sebelumnya. Demikian pula account yang
memiliki 2 field.
Hayes Main Harrison Johnson Alma Palo Alto Turner Putnam Stamford
A-102 400 A-101 500 A-201 900 A-305 350
Gambar 5.4 Contoh Basis Data
Pada contoh di atas terlihat customer Hayes memiliki account A-305, customer Johnson
memiliki account A-101 dan A-201 sedangkan customer Turner memiliki account A-
305.

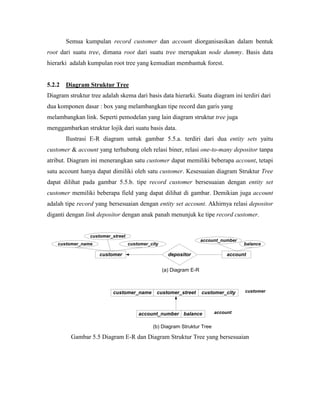

5. Semua kumpulan record customer dan account diorganisasikan dalam bentuk
root dari suatu tree, dimana root dari suatu tree merupakan node dummy. Basis data
hierarki adalah kumpulan root tree yang kemudian membantuk forest.
5.2.2 Diagram Struktur Tree
Diagram struktur tree adalah skema dari basis data hierarki. Suatu diagram ini terdiri dari
dua komponen dasar : box yang melambangkan tipe record dan garis yang
melambangkan link. Seperti pemodelan yang lain diagram struktur tree juga
menggambarkan struktur lojik dari suatu basis data.
Ilustrasi E-R diagram untuk gambar 5.5.a. terdiri dari dua entity sets yaitu
customer & account yang terhubung oleh relasi biner, relasi one-to-many depositor tanpa
atribut. Diagram ini menerangkan satu customer dapat memiliki beberapa account, tetapi
satu account hanya dapat dimiliki oleh satu customer. Kesesuaian diagram Struktur Tree
dapat dilihat pada gambar 5.5.b. tipe record customer bersesuaian dengan entity set
customer memiliki beberapa field yang dapat dilihat di gambar. Demikian juga account
adalah tipe record yang bersesuaian dengan entity set account. Akhirnya relasi depositor
diganti dengan link depositor dengan anak panah menunjuk ke tipe record customer.
customer_street
account_number
customer_name customer_city balance
customer depositor account
(a) Diagram E-R
customer_name customer_street customer_city customer
account_number balance account
(b) Diagram Struktur Tree
Gambar 5.5 Diagram E-R dan Diagram Struktur Tree yang bersesuaian

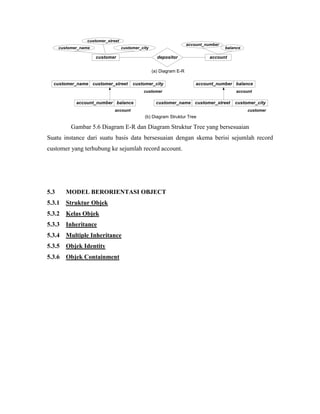

6. customer_street
account_number
customer_name customer_city balance
customer depositor account
(a) Diagram E-R
customer_name customer_street customer_city account_number balance
customer account
account_number balance customer_name customer_street customer_city
account customer
(b) Diagram Struktur Tree
Gambar 5.6 Diagram E-R dan Diagram Struktur Tree yang bersesuaian
Suatu instance dari suatu basis data bersesuaian dengan skema berisi sejumlah record
customer yang terhubung ke sejumlah record account.
5.3 MODEL BERORIENTASI OBJECT
5.3.1 Struktur Objek
5.3.2 Kelas Objek
5.3.3 Inheritance
5.3.4 Multiple Inheritance
5.3.5 Objek Identity
5.3.6 Objek Containment
