Dokumen ini membahas tentang internet dan aplikasi komputasi terdistribusi, termasuk sejarah, protokol, dan arsitektur yang mendukungnya. Berbagai layanan internet seperti email dan web serta protokol komunikasi yang digunakan dijelaskan secara rinci. Selain itu, perbedaan antara komputasi terdistribusi, cluster computing, dan grid computing juga dijelaskan, bersama dengan tantangan yang dihadapi dalam implementasinya.

1. TUGAS MATA KULIAH
PENGANTAR SISTEM OPERASI DAN
SISTEM KOMPUTER
BAB 13:
INTERNET DAN LAYANAN APLIKASI TERDISTRIBUSI
Oleh:
Herry Z. Anshary (7205000881)
Safitri Juanita (7205001012)
Magister Teknologi Informasi
Fakultas Ilmu Komputer
Universitas Indonesia
2005

2. DAFTAR ISI
Internet dan Distribusi Layanan Aplikasi
Hal
Apa yang dimaksud dengan Internet? 4
Sejarah Internet 4
Internet pada saat ini 4

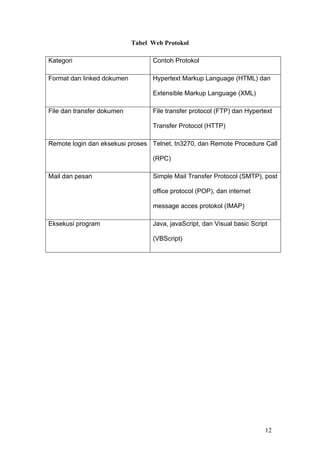

Standar Web Protokol dan service 11

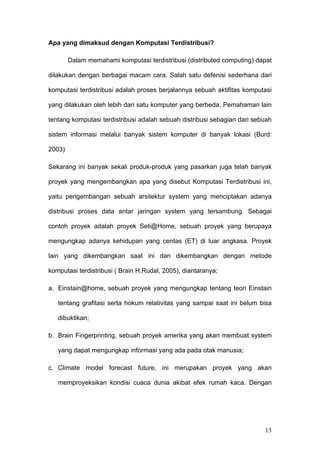

Apa yang dimaksud dengan Komputasi Terdistribusi? 13
Apa perbedaan antara Distributed Computing dan Cluster 16
Computing

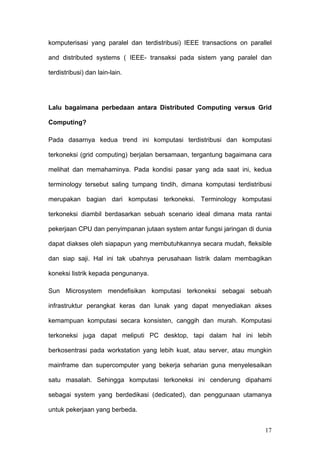

Lalu bagaimana perbedaan antara Distributed Computing versus 18
Grid Computing?

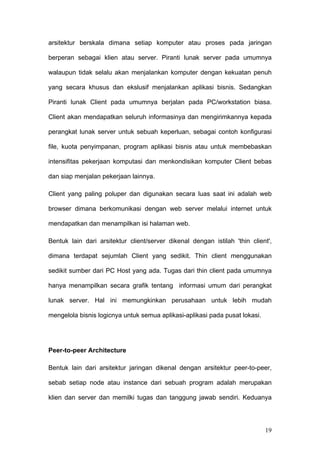

Client-Server Architecture 19
Peer-to-peer Architecture 20

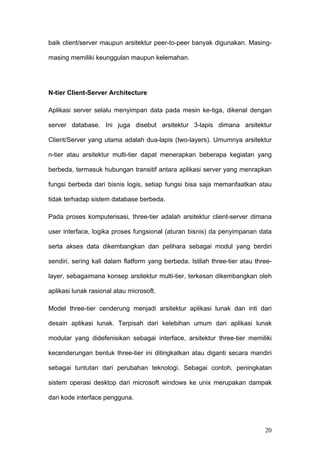

N-tier Client-Server Architecture 21

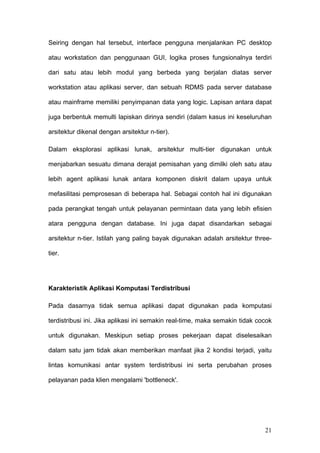

Karakteristik Aplikasi Komputasi Terdistribusi 22
Dalam penyediaan akses yang terdistribusi, bukankah system 23
operasi harus bisa melayani pengguna dalam mengakses sumber-
sumber tersebut baik dari dalam maupun dari luar. Bagaimana
membedakan bahwa itu adalah sumber luar maupun dalam, serta
bagaimana mengakses sumber yang diluar?

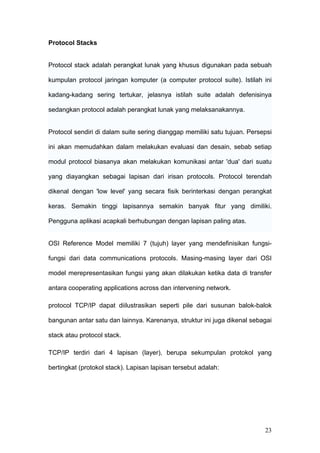

Protocol Stacks 24
Sedangkan apa yang dimaksud dengan Assessing Remote 25
1

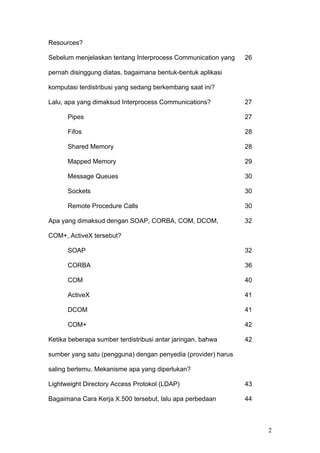

3. Resources?

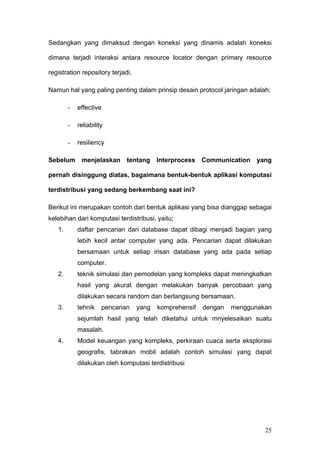

Sebelum menjelaskan tentang Interprocess Communication yang 26
pernah disinggung diatas, bagaimana bentuk-bentuk aplikasi
komputasi terdistribusi yang sedang berkembang saat ini?

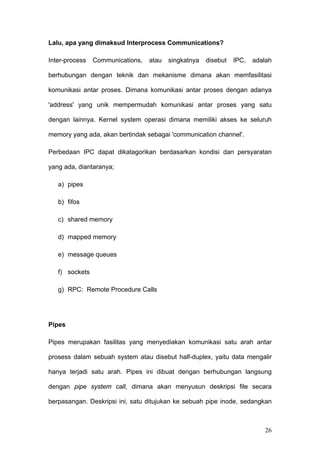

Lalu, apa yang dimaksud Interprocess Communications? 27
Pipes 27

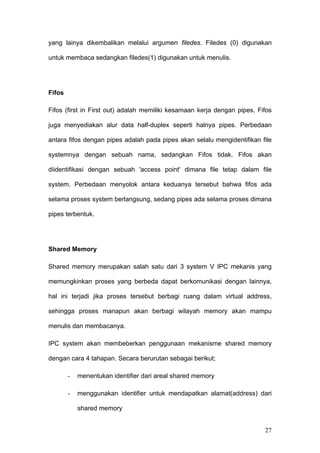

Fifos 28
Shared Memory 28
Mapped Memory 29
Message Queues 30

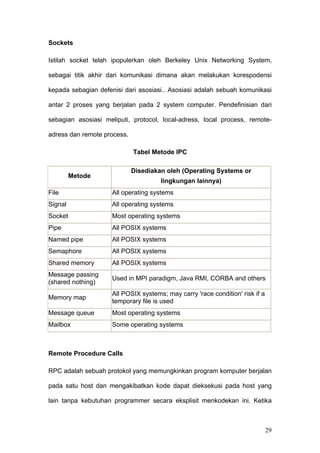

Sockets 30
Remote Procedure Calls 30
Apa yang dimaksud dengan SOAP, CORBA, COM, DCOM, 32
COM+, ActiveX tersebut?
SOAP 32

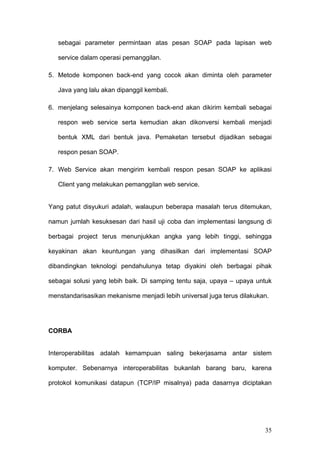

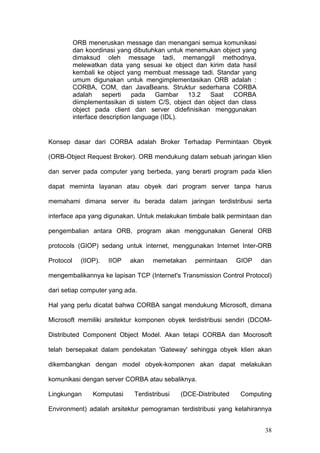

CORBA 36

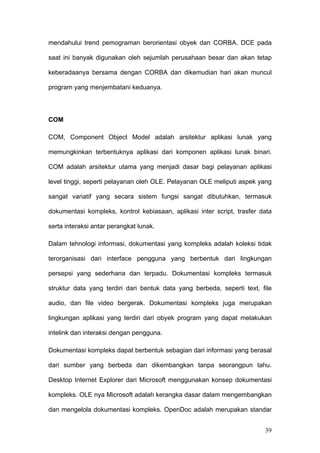

COM 40
ActiveX 41
DCOM 41

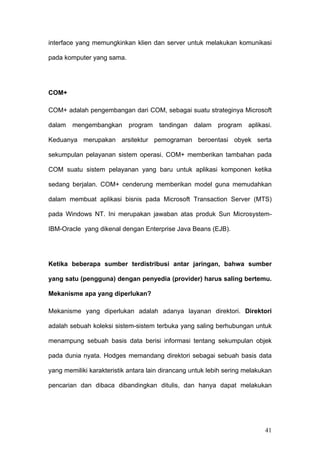

COM+ 42
Ketika beberapa sumber terdistribusi antar jaringan, bahwa 42
sumber yang satu (pengguna) dengan penyedia (provider) harus
saling bertemu. Mekanisme apa yang diperlukan?

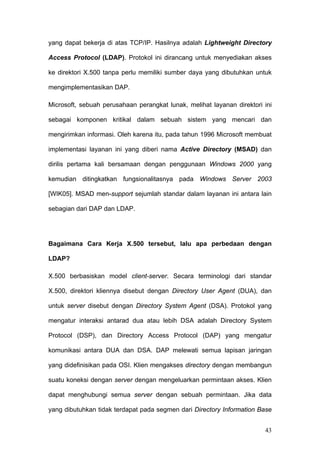

Lightweight Directory Access Protokol (LDAP) 43

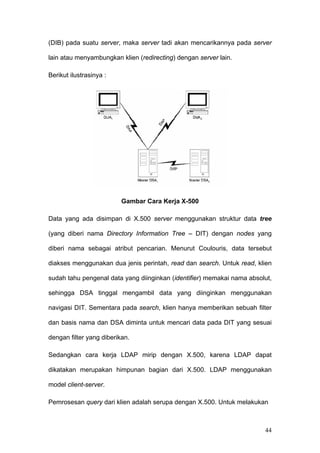

Bagaimana Cara Kerja X.500 tersebut, lalu apa perbedaan 44
2

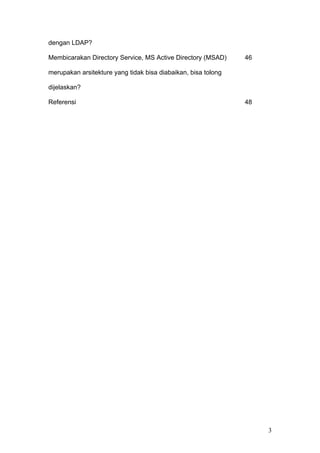

4. dengan LDAP?
Membicarakan Directory Service, MS Active Directory (MSAD) 46
merupakan arsitekture yang tidak bisa diabaikan, bisa tolong
dijelaskan?
Referensi 48
3

5. Apa yang dimaksud dengan Internet?
Pengertian Internet Secara harafiah, internet (kependekan daripada
perkataan 'inter-network') ialah rangkaian komputer yang berhubung
menerusi beberapa rangkaian. Manakala Internet (huruf 'I' besar) ialah sistem
komputer umum, yang berhubung secara global dan menggunakan TCP/IP
sebagai protokol pertukaran paket (packet switching communication protocol).
Rangkaian internet yang terbesar dinamakan Internet. Cara menghubungkan
rangkaian dengan kaedah ini dinamakan internetworking.
Sejarah Internet
Rangkaian pusat yang membentuk Internet diawali pada tahun 1969 sebagai
ARPANET, yang dibangun oleh ARPA (United States Department of Defense
Advanced Research Projects Agency). Beberapa penyelidikan awal yang
disumbang oleh ARPANET termasuk kaedah rangkaian tanpa-pusat
(decentralised network), teori queueing, dan kaedah pertukaran paket (packet
switching).
Pada 01 Januari 1983, ARPANET menukar protokol rangkaian pusatnya, dari
NCP ke TCP/IP. Ini merupakan awal dari Internet yang kita kenal hari ini.
Pada sekitar 1990-an, Internet telah berkembang dan menyambungkan
kebanyakan pengguna jaringan-jaringan komputer yang ada.
Internet pada saat ini
Internet dijaga oleh perjanjian bi- atau multilateral dan spesifikasi teknikal
(protokol yang menerangkan tentang perpindahan data antara rangkaian).
4

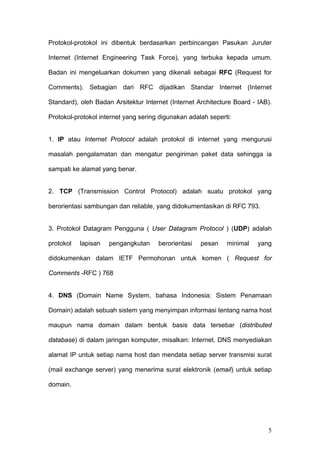

6. Protokol-protokol ini dibentuk berdasarkan perbincangan Pasukan Juruter
Internet (Internet Engineering Task Force), yang terbuka kepada umum.
Badan ini mengeluarkan dokumen yang dikenali sebagai RFC (Request for
Comments). Sebagian dari RFC dijadikan Standar Internet (Internet
Standard), oleh Badan Arsitektur Internet (Internet Architecture Board - IAB).
Protokol-protokol internet yang sering digunakan adalah seperti:
1. IP atau Internet Protocol adalah protokol di internet yang mengurusi
masalah pengalamatan dan mengatur pengiriman paket data sehingga ia
sampati ke alamat yang benar.
2. TCP (Transmission Control Protocol) adalah suatu protokol yang
berorientasi sambungan dan reliable, yang didokumentasikan di RFC 793.
3. Protokol Datagram Pengguna ( User Datagram Protocol ) (UDP) adalah
protokol lapisan pengangkutan berorientasi pesan minimal yang
didokumenkan dalam IETF Permohonan untuk komen ( Request for
Comments -RFC ) 768
4. DNS (Domain Name System, bahasa Indonesia: Sistem Penamaan
Domain) adalah sebuah sistem yang menyimpan informasi tentang nama host
maupun nama domain dalam bentuk basis data tersebar (distributed
database) di dalam jaringan komputer, misalkan: Internet. DNS menyediakan
alamat IP untuk setiap nama host dan mendata setiap server transmisi surat
(mail exchange server) yang menerima surat elektronik (email) untuk setiap
domain.
5

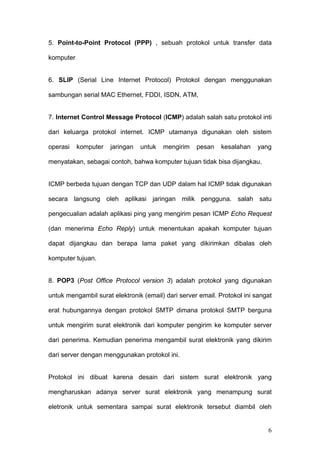

7. 5. Point-to-Point Protocol (PPP) , sebuah protokol untuk transfer data
komputer
6. SLIP (Serial Line Internet Protocol) Protokol dengan menggunakan
sambungan serial MAC Ethernet, FDDI, ISDN, ATM,
7. Internet Control Message Protocol (ICMP) adalah salah satu protokol inti
dari keluarga protokol internet. ICMP utamanya digunakan oleh sistem
operasi komputer jaringan untuk mengirim pesan kesalahan yang
menyatakan, sebagai contoh, bahwa komputer tujuan tidak bisa dijangkau.
ICMP berbeda tujuan dengan TCP dan UDP dalam hal ICMP tidak digunakan
secara langsung oleh aplikasi jaringan milik pengguna. salah satu
pengecualian adalah aplikasi ping yang mengirim pesan ICMP Echo Request
(dan menerima Echo Reply) untuk menentukan apakah komputer tujuan
dapat dijangkau dan berapa lama paket yang dikirimkan dibalas oleh
komputer tujuan.
8. POP3 (Post Office Protocol version 3) adalah protokol yang digunakan
untuk mengambil surat elektronik (email) dari server email. Protokol ini sangat
erat hubungannya dengan protokol SMTP dimana protokol SMTP berguna
untuk mengirim surat elektronik dari komputer pengirim ke komputer server
dari penerima. Kemudian penerima mengambil surat elektronik yang dikirim
dari server dengan menggunakan protokol ini.
Protokol ini dibuat karena desain dari sistem surat elektronik yang
mengharuskan adanya server surat elektronik yang menampung surat
eletronik untuk sementara sampai surat elektronik tersebut diambil oleh
6

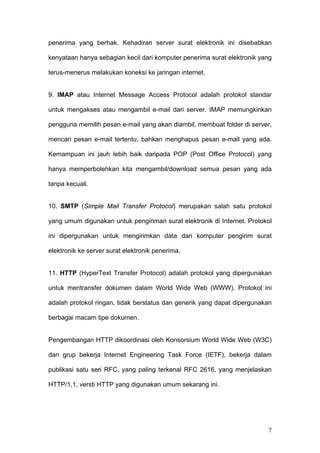

8. penerima yang berhak. Kehadiran server surat elektronik ini disebabkan
kenyataan hanya sebagian kecil dari komputer penerima surat elektronik yang
terus-menerus melakukan koneksi ke jaringan internet.
9. IMAP atau Internet Message Access Protocol adalah protokol standar
untuk mengakses atau mengambil e-mail dari server. IMAP memungkinkan
pengguna memilih pesan e-mail yang akan diambil, membuat folder di server,
mencari pesan e-mail tertentu, bahkan menghapus pesan e-mail yang ada.
Kemampuan ini jauh lebih baik daripada POP (Post Office Protocol) yang
hanya memperbolehkan kita mengambil/download semua pesan yang ada
tanpa kecuali.
10. SMTP (Simple Mail Transfer Protocol) merupakan salah satu protokol
yang umum digunakan untuk pengiriman surat elektronik di Internet. Protokol
ini dipergunakan untuk mengirimkan data dari komputer pengirim surat
elektronik ke server surat elektronik penerima.
11. HTTP (HyperText Transfer Protocol) adalah protokol yang dipergunakan
untuk mentransfer dokumen dalam World Wide Web (WWW). Protokol ini
adalah protokol ringan, tidak berstatus dan generik yang dapat dipergunakan
berbagai macam tipe dokumen.
Pengembangan HTTP dikoordinasi oleh Konsorsium World Wide Web (W3C)
dan grup bekerja Internet Engineering Task Force (IETF), bekerja dalam
publikasi satu seri RFC, yang paling terkenal RFC 2616, yang menjelaskan
HTTP/1,1, versti HTTP yang digunakan umum sekarang ini.
7

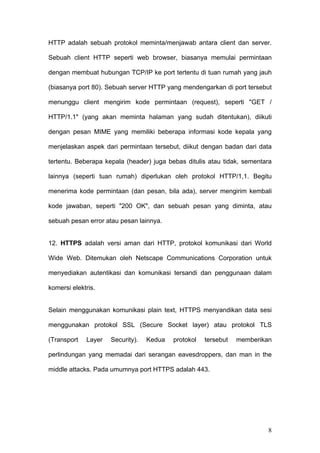

9. HTTP adalah sebuah protokol meminta/menjawab antara client dan server.
Sebuah client HTTP seperti web browser, biasanya memulai permintaan
dengan membuat hubungan TCP/IP ke port tertentu di tuan rumah yang jauh
(biasanya port 80). Sebuah server HTTP yang mendengarkan di port tersebut
menunggu client mengirim kode permintaan (request), seperti "GET /
HTTP/1.1" (yang akan meminta halaman yang sudah ditentukan), diikuti
dengan pesan MIME yang memiliki beberapa informasi kode kepala yang
menjelaskan aspek dari permintaan tersebut, diikut dengan badan dari data
tertentu. Beberapa kepala (header) juga bebas ditulis atau tidak, sementara
lainnya (seperti tuan rumah) diperlukan oleh protokol HTTP/1,1. Begitu
menerima kode permintaan (dan pesan, bila ada), server mengirim kembali
kode jawaban, seperti "200 OK", dan sebuah pesan yang diminta, atau
sebuah pesan error atau pesan lainnya.
12. HTTPS adalah versi aman dari HTTP, protokol komunikasi dari World
Wide Web. Ditemukan oleh Netscape Communications Corporation untuk
menyediakan autentikasi dan komunikasi tersandi dan penggunaan dalam
komersi elektris.
Selain menggunakan komunikasi plain text, HTTPS menyandikan data sesi
menggunakan protokol SSL (Secure Socket layer) atau protokol TLS
(Transport Layer Security). Kedua protokol tersebut memberikan
perlindungan yang memadai dari serangan eavesdroppers, dan man in the
middle attacks. Pada umumnya port HTTPS adalah 443.
8

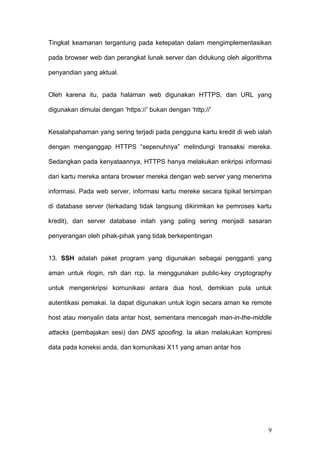

10. Tingkat keamanan tergantung pada ketepatan dalam mengimplementasikan
pada browser web dan perangkat lunak server dan didukung oleh algorithma
penyandian yang aktual.
Oleh karena itu, pada halaman web digunakan HTTPS, dan URL yang
digunakan dimulai dengan ‘https://’ bukan dengan ‘http://’
Kesalahpahaman yang sering terjadi pada pengguna kartu kredit di web ialah
dengan menganggap HTTPS “sepenuhnya” melindungi transaksi mereka.
Sedangkan pada kenyataannya, HTTPS hanya melakukan enkripsi informasi
dari kartu mereka antara browser mereka dengan web server yang menerima
informasi. Pada web server, informasi kartu mereke secara tipikal tersimpan
di database server (terkadang tidak langsung dikirimkan ke pemroses kartu
kredit), dan server database inilah yang paling sering menjadi sasaran
penyerangan oleh pihak-pihak yang tidak berkepentingan
13. SSH adalah paket program yang digunakan sebagai pengganti yang
aman untuk rlogin, rsh dan rcp. Ia menggunakan public-key cryptography
untuk mengenkripsi komunikasi antara dua host, demikian pula untuk
autentikasi pemakai. Ia dapat digunakan untuk login secara aman ke remote
host atau menyalin data antar host, sementara mencegah man-in-the-middle
attacks (pembajakan sesi) dan DNS spoofing. Ia akan melakukan kompresi
data pada koneksi anda, dan komunikasi X11 yang aman antar hos
9

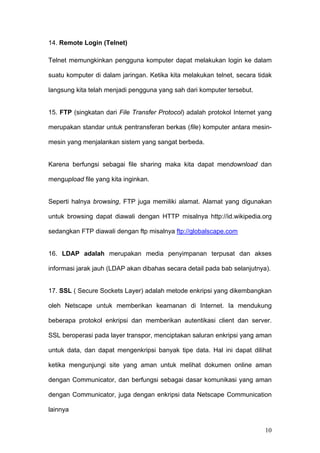

11. 14. Remote Login (Telnet)
Telnet memungkinkan pengguna komputer dapat melakukan login ke dalam
suatu komputer di dalam jaringan. Ketika kita melakukan telnet, secara tidak
langsung kita telah menjadi pengguna yang sah dari komputer tersebut.
15. FTP (singkatan dari File Transfer Protocol) adalah protokol Internet yang
merupakan standar untuk pentransferan berkas (file) komputer antara mesin-
mesin yang menjalankan sistem yang sangat berbeda.
Karena berfungsi sebagai file sharing maka kita dapat mendownload dan
mengupload file yang kita inginkan.
Seperti halnya browsing, FTP juga memiliki alamat. Alamat yang digunakan
untuk browsing dapat diawali dengan HTTP misalnya http://id.wikipedia.org
sedangkan FTP diawali dengan ftp misalnya ftp://globalscape.com
16. LDAP adalah merupakan media penyimpanan terpusat dan akses
informasi jarak jauh (LDAP akan dibahas secara detail pada bab selanjutnya).
17. SSL ( Secure Sockets Layer) adalah metode enkripsi yang dikembangkan
oleh Netscape untuk memberikan keamanan di Internet. Ia mendukung
beberapa protokol enkripsi dan memberikan autentikasi client dan server.
SSL beroperasi pada layer transpor, menciptakan saluran enkripsi yang aman
untuk data, dan dapat mengenkripsi banyak tipe data. Hal ini dapat dilihat
ketika mengunjungi site yang aman untuk melihat dokumen online aman
dengan Communicator, dan berfungsi sebagai dasar komunikasi yang aman
dengan Communicator, juga dengan enkripsi data Netscape Communication
lainnya
10

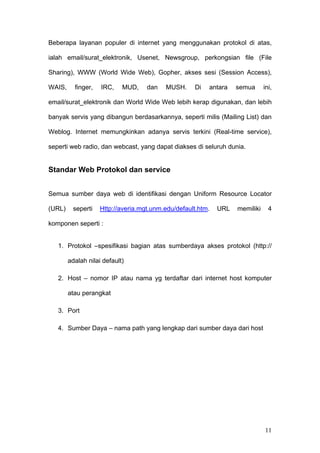

12. Beberapa layanan populer di internet yang menggunakan protokol di atas,
ialah email/surat_elektronik, Usenet, Newsgroup, perkongsian file (File
Sharing), WWW (World Wide Web), Gopher, akses sesi (Session Access),
WAIS, finger, IRC, MUD, dan MUSH. Di antara semua ini,
email/surat_elektronik dan World Wide Web lebih kerap digunakan, dan lebih
banyak servis yang dibangun berdasarkannya, seperti milis (Mailing List) dan
Weblog. Internet memungkinkan adanya servis terkini (Real-time service),
seperti web radio, dan webcast, yang dapat diakses di seluruh dunia.
Standar Web Protokol dan service
Semua sumber daya web di identifikasi dengan Uniform Resource Locator
(URL) seperti Http://averia.mgt.unm.edu/default.htm. URL memiliki 4
komponen seperti :
1. Protokol –spesifikasi bagian atas sumberdaya akses protokol (http://
adalah nilai default)
2. Host – nomor IP atau nama yg terdaftar dari internet host komputer
atau perangkat
3. Port
4. Sumber Daya – nama path yang lengkap dari sumber daya dari host
11

13. Tabel Web Protokol
Kategori Contoh Protokol
Format dan linked dokumen Hypertext Markup Language (HTML) dan
Extensible Markup Language (XML)
File dan transfer dokumen File transfer protocol (FTP) dan Hypertext
Transfer Protocol (HTTP)
Remote login dan eksekusi proses Telnet, tn3270, dan Remote Procedure Call
(RPC)
Mail dan pesan Simple Mail Transfer Protocol (SMTP), post
office protocol (POP), dan internet
message acces protokol (IMAP)
Eksekusi program Java, javaScript, dan Visual basic Script
(VBScript)
12

14. Apa yang dimaksud dengan Komputasi Terdistribusi?
Dalam memahami komputasi terdistribusi (distributed computing) dapat
dilakukan dengan berbagai macam cara. Salah satu defenisi sederhana dari
komputasi terdistribusi adalah proses berjalannya sebuah aktifitas komputasi
yang dilakukan oleh lebih dari satu komputer yang berbeda. Pemahaman lain
tentang komputasi terdistribusi adalah sebuah distribusi sebagian dari sebuah
sistem informasi melalui banyak sistem komputer di banyak lokasi (Burd:
2003)
Sekarang ini banyak sekali produk-produk yang pasarkan juga telah banyak
proyek yang mengembangkan apa yang disebut Komputasi Terdistribusi ini,
yaitu pengembangan sebuah arsitektur system yang menciptakan adanya
distribusi proses data antar jaringan system yang tersambung. Sebagai
contoh proyek adalah proyek Seti@Home, sebuah proyek yang berupaya
mengungkap adanya kehidupan yang centas (ET) di luar angkasa. Proyek
lain yang dikembangkan saat ini dan dikembangkan dengan metode
komputasi terdistribusi ( Brain H.Rudal, 2005), diantaranya;
a. Einstain@home, sebuah proyek yang mengungkap tentang teori Einstain
tentang grafitasi serta hokum relativitas yang sampai saat ini belum bisa
dibuktikan;
b. Brain Fingerprinting, sebuah proyek amerika yang akan membuat system
yang dapat mengungkap informasi yang ada pada otak manusia;
c. Climate model forecast future, ini merupakan proyek yang akan
memproyeksikan kondisi cuaca dunia akibat efek rumah kaca. Dengan
13

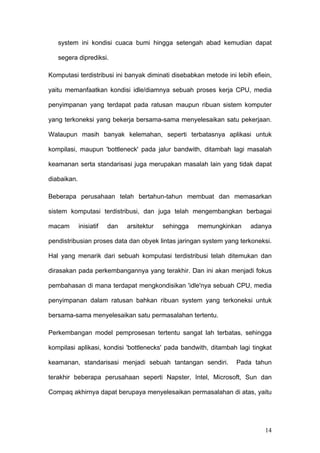

15. system ini kondisi cuaca bumi hingga setengah abad kemudian dapat
segera diprediksi.
Komputasi terdistribusi ini banyak diminati disebabkan metode ini lebih efiein,
yaitu memanfaatkan kondisi idle/diamnya sebuah proses kerja CPU, media
penyimpanan yang terdapat pada ratusan maupun ribuan sistem komputer
yang terkoneksi yang bekerja bersama-sama menyelesaikan satu pekerjaan.
Walaupun masih banyak kelemahan, seperti terbatasnya aplikasi untuk
kompilasi, maupun 'bottleneck' pada jalur bandwith, ditambah lagi masalah
keamanan serta standarisasi juga merupakan masalah lain yang tidak dapat
diabaikan.
Beberapa perusahaan telah bertahun-tahun membuat dan memasarkan
sistem komputasi terdistribusi, dan juga telah mengembangkan berbagai
macam inisiatif dan arsitektur sehingga memungkinkan adanya
pendistribusian proses data dan obyek lintas jaringan system yang terkoneksi.
Hal yang menarik dari sebuah komputasi terdistribusi telah ditemukan dan
dirasakan pada perkembangannya yang terakhir. Dan ini akan menjadi fokus
pembahasan di mana terdapat mengkondisikan 'idle'nya sebuah CPU, media
penyimpanan dalam ratusan bahkan ribuan system yang terkoneksi untuk
bersama-sama menyelesaikan satu permasalahan tertentu.
Perkembangan model pemprosesan tertentu sangat lah terbatas, sehingga
kompilasi aplikasi, kondisi 'bottlenecks' pada bandwith, ditambah lagi tingkat
keamanan, standarisasi menjadi sebuah tantangan sendiri. Pada tahun
terakhir beberapa perusahaan seperti Napster, Intel, Microsoft, Sun dan
Compaq akhirnya dapat berupaya menyelesaikan permasalahan di atas, yaitu
14

16. bagaimana menjadikan komputasi terdistribusi ini menjadi sebuah konsep
yang cerdas dalam perkembangan system informasi modern.
Dalam perkembangannya, untuk memahami konsep komputasi terdistribusi
dapat dilakukan pembandingan dengan berbagai macam konsep lain yang
masing-masing memiliki karakteristik yang berbeda, diantaranya adalah
cluster computing dan grid computing.
Apa perbedaan antara Distributed Computing dan Cluster Computing
Berbeda dengan komputerisasi dengan mekanisme kluster dimana kondisi
komputerisasi terdistribusi secara khusus tidak lagi sama dengan
menjalankan sekumpulan aktifitas, dimana komputer berkluster biasanya
lebih berjalan sangat bersamaan. Perbedaan ini menjadikan komputerisasi
terdistribusi lebih menarik sebab, jika di konfigurasi secara tepat, hal tersebut
dapat memanfaatkan sumber-sumber komputasi yang diinginkan atau tidak
sama sekali. Selain itu juga dapat menciptakan sumber-sumber komputerisasi
atau tidak mungkin sama sekali. Sebagai contoh proyek Seti@home
menggunakan 'idle time' pada ratusan komputer seluruh dunia, dan ini dapat
digunakan untuk menganalisa penerimaan sinyal yang sebelumnya tidak
mungkin dapat dilakukan. Beberapa kondisi memungkinkan untuk mengelola
data dimana memerlukan kekuatan superkomputer yang sangat mahal
harganya.
Selain itu Komputerisasi yang terdistribusi sangat menarik sebab operasi
yang interaktif yang membiarkan lebih banyak komputer dalam kondisi idle
yang lebih banyak. Proses ini dimana menjalankan aspek yang terdistribusi
15

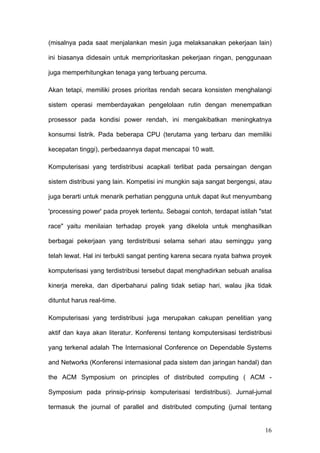

17. (misalnya pada saat menjalankan mesin juga melaksanakan pekerjaan lain)
ini biasanya didesain untuk memprioritaskan pekerjaan ringan, penggunaan
juga memperhitungkan tenaga yang terbuang percuma.
Akan tetapi, memiliki proses prioritas rendah secara konsisten menghalangi
sistem operasi memberdayakan pengelolaan rutin dengan menempatkan
prosessor pada kondisi power rendah, ini mengakibatkan meningkatnya
konsumsi listrik. Pada beberapa CPU (terutama yang terbaru dan memiliki
kecepatan tinggi), perbedaannya dapat mencapai 10 watt.
Komputerisasi yang terdistribusi acapkali terlibat pada persaingan dengan
sistem distribusi yang lain. Kompetisi ini mungkin saja sangat bergengsi, atau
juga berarti untuk menarik perhatian pengguna untuk dapat ikut menyumbang
'processing power' pada proyek tertentu. Sebagai contoh, terdapat istilah "stat
race" yaitu menilaian terhadap proyek yang dikelola untuk menghasilkan
berbagai pekerjaan yang terdistribusi selama sehari atau seminggu yang
telah lewat. Hal ini terbukti sangat penting karena secara nyata bahwa proyek
komputerisasi yang terdistribusi tersebut dapat menghadirkan sebuah analisa
kinerja mereka, dan diperbaharui paling tidak setiap hari, walau jika tidak
dituntut harus real-time.
Komputerisasi yang terdistribusi juga merupakan cakupan penelitian yang
aktif dan kaya akan literatur. Konferensi tentang komputersisasi terdistribusi
yang terkenal adalah The Internasional Conference on Dependable Systems
and Networks (Konferensi internasional pada sistem dan jaringan handal) dan
the ACM Symposium on principles of distributed computing ( ACM -
Symposium pada prinsip-prinsip komputerisasi terdistribusi). Jurnal-jurnal
termasuk the journal of parallel and distributed computing (jurnal tentang
16

18. komputerisasi yang paralel dan terdistribusi) IEEE transactions on parallel
and distributed systems ( IEEE- transaksi pada sistem yang paralel dan
terdistribusi) dan lain-lain.
Lalu bagaimana perbedaan antara Distributed Computing versus Grid
Computing?
Pada dasarnya kedua trend ini komputasi terdistribusi dan komputasi
terkoneksi (grid computing) berjalan bersamaan, tergantung bagaimana cara
melihat dan memahaminya. Pada kondisi pasar yang ada saat ini, kedua
terminology tersebut saling tumpang tindih, dimana komputasi terdistribusi
merupakan bagian dari komputasi terkoneksi. Terminology komputasi
terkoneksi diambil berdasarkan sebuah scenario ideal dimana mata rantai
pekerjaan CPU dan penyimpanan jutaan system antar fungsi jaringan di dunia
dapat diakses oleh siapapun yang membutuhkannya secara mudah, fleksible
dan siap saji. Hal ini tak ubahnya perusahaan listrik dalam membagikan
koneksi listrik kepada pengunanya.
Sun Microsystem mendefisikan komputasi terkoneksi sebagai sebuah
infrastruktur perangkat keras dan lunak yang dapat menyediakan akses
kemampuan komputasi secara konsisten, canggih dan murah. Komputasi
terkoneksi juga dapat meliputi PC desktop, tapi dalam hal ini lebih
berkosentrasi pada workstation yang lebih kuat, atau server, atau mungkin
mainframe dan supercomputer yang bekerja seharian guna menyelesaikan
satu masalah. Sehingga komputasi terkoneksi ini cenderung dipahami
sebagai system yang berdedikasi (dedicated), dan penggunaan utamanya
untuk pekerjaan yang berbeda.
17

19. Dalam skala yang lebih luas, komputasi terdistribusi dengan berbagai macam
bentuknya dapat diartikan sebagai sumber dari sekumpulan ratusan, ribuan
PC end-user, dimana masing-masing memiliki kekurangan memory dan
kekuatan proses pengolahan, dimana tujuannya bukan semata-mata
mendistribusi tugas komputasi, tetapi adalah pelayanan terhadap
pengguna(user). Namun kedua jenis konsep ini jangan dilakukan secara
massif, perlu dilakukan pembatasan CPU baik pada level group, divisi,
departemen dalam sebuah perusahaan.
Dalam implementasinya di lapangan, terdapat jenjang dan bentuk dari
arsitektur komputasi terdistribusi, Client-Server Architecture, Peer-to-peer
Architecture dan N-Layer Client-Server Achitekture.
Client-Server Architecture
Menurut Gallaugher & Ramanathan (1996) :“client/server adalah client
mengirim permintaan ke server, server menterjemahkan pesan, kemudian
berusaha memenuhi permintaan”. Sedangkan menurut Blaha & Premerlani
(1998) : “client/server adalah suatu arsitektur dimana sumber daya server
menyediakan komputasi untuk banyak komponen client. Client dapat
mengakses satu server atau multiple server. Client dan server bisa berjalan
pada mesin yg sama atau berbeda, ditulis dalam berbagai bahasa dan
menggunakan sistem operasi yang berbeda.
Secara umum Client/Server adalah arsitektur jaringan aplikasi yang
memisahkan klien dari server (umumnya GUI). Setiap satuan perangkat lunak
klien berhubungan dengan perangkat lunak server. Client/server adalah
18

20. arsitektur berskala dimana setiap komputer atau proses pada jaringan
berperan sebagai klien atau server. Piranti lunak server pada umumnya
walaupun tidak selalu akan menjalankan komputer dengan kekuatan penuh
yang secara khusus dan ekslusif menjalankan aplikasi bisnis. Sedangkan
Piranti lunak Client pada umumnya berjalan pada PC/workstation biasa.
Client akan mendapatkan seluruh informasinya dan mengirimkannya kepada
perangkat lunak server untuk sebuah keperluan, sebagai contoh konfigurasi
file, kuota penyimpanan, program aplikasi bisnis atau untuk membebaskan
intensifitas pekerjaan komputasi dan menkondisikan komputer Client bebas
dan siap menjalan pekerjaan lainnya.
Client yang paling poluper dan digunakan secara luas saat ini adalah web
browser dimana berkomunikasi dengan web server melalui internet untuk
mendapatkan dan menampilkan isi halaman web.
Bentuk lain dari arsitektur client/server dikenal dengan istilah 'thin client',
dimana terdapat sejumlah Client yang sedikit. Thin client menggunakan
sedikit sumber dari PC Host yang ada. Tugas dari thin client pada umumnya
hanya menampilkan secara grafik tentang informasi umum dari perangkat
lunak server. Hal ini memungkinkan perusahaan untuk lebih mudah
mengelola bisnis logicnya untuk semua aplikasi-aplikasi pada pusat lokasi.
Peer-to-peer Architecture
Bentuk lain dari arsitektur jaringan dikenal dengan arsitektur peer-to-peer,
sebab setiap node atau instance dari sebuah program adalah merupakan
klien dan server dan memilki tugas dan tanggung jawab sendiri. Keduanya
19

21. baik client/server maupun arsitektur peer-to-peer banyak digunakan. Masing-
masing memiliki keunggulan maupun kelemahan.
N-tier Client-Server Architecture
Aplikasi server selalu menyimpan data pada mesin ke-tiga, dikenal dengan
server database. Ini juga disebut arsitektur 3-lapis dimana arsitektur
Client/Server yang utama adalah dua-lapis (two-layers). Umumnya arsitektur
n-tier atau arsitektur multi-tier dapat menerapkan beberapa kegiatan yang
berbeda, termasuk hubungan transitif antara aplikasi server yang menrapkan
fungsi berbeda dari bisnis logis, setiap fungsi bisa saja memanfaatkan atau
tidak terhadap sistem database berbeda.
Pada proses komputerisasi, three-tier adalah arsitektur client-server dimana
user interface, logika proses fungsional (aturan bisnis) da penyimpanan data
serta akses data dikembangkan dan pelihara sebagai modul yang berdiri
sendiri, sering kali dalam flatform yang berbeda. Istilah three-tier atau three-
layer, sebagaimana konsep arsitektur multi-tier, terkesan dikembangkan oleh
aplikasi lunak rasional atau microsoft.
Model three-tier cenderung menjadi arsitektur aplikasi lunak dan inti dari
desain aplikasi lunak. Terpisah dari kelebihan umum dari aplikasi lunak
modular yang didefenisikan sebagai interface, arsitektur three-tier memiliki
kecenderungan bentuk three-tier ini ditingkatkan atau diganti secara mandiri
sebagai tuntutan dari perubahan teknologi. Sebagai contoh, peningkatan
sistem operasi desktop dari microsoft windows ke unix merupakan dampak
dari kode interface pengguna.
20

22. Seiring dengan hal tersebut, interface pengguna menjalankan PC desktop
atau workstation dan penggunaan GUI, logika proses fungsionalnya terdiri
dari satu atau lebih modul yang berbeda yang berjalan diatas server
workstation atau aplikasi server, dan sebuah RDMS pada server database
atau mainframe memiliki penyimpanan data yang logic. Lapisan antara dapat
juga berbentuk memulti lapiskan dirinya sendiri (dalam kasus ini keseluruhan
arsitektur dikenal dengan arsitektur n-tier).
Dalam eksplorasi aplikasi lunak, arsitektur multi-tier digunakan untuk
menjabarkan sesuatu dimana derajat pemisahan yang dimilki oleh satu atau
lebih agent aplikasi lunak antara komponen diskrit dalam upaya untuk
mefasilitasi pemprosesan di beberapa hal. Sebagai contoh hal ini digunakan
pada perangkat tengah untuk pelayanan permintaan data yang lebih efisien
atara pengguna dengan database. Ini juga dapat disandarkan sebagai
arsitektur n-tier. Istilah yang paling bayak digunakan adalah arsitektur three-
tier.
Karakteristik Aplikasi Komputasi Terdistribusi
Pada dasarnya tidak semua aplikasi dapat digunakan pada komputasi
terdistribusi ini. Jika aplikasi ini semakin real-time, maka semakin tidak cocok
untuk digunakan. Meskipun setiap proses pekerjaan dapat diselesaikan
dalam satu jam tidak akan memberikan manfaat jika 2 kondisi terjadi, yaitu
lintas komunikasi antar system terdistribusi ini serta perubahan proses
pelayanan pada klien mengalami 'bottleneck'.
21

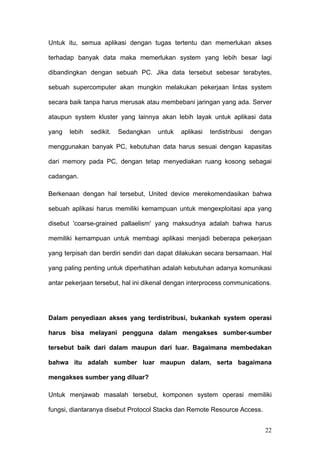

23. Untuk itu, semua aplikasi dengan tugas tertentu dan memerlukan akses
terhadap banyak data maka memerlukan system yang lebih besar lagi
dibandingkan dengan sebuah PC. Jika data tersebut sebesar terabytes,
sebuah supercomputer akan mungkin melakukan pekerjaan lintas system
secara baik tanpa harus merusak atau membebani jaringan yang ada. Server
ataupun system kluster yang lainnya akan lebih layak untuk aplikasi data
yang lebih sedikit. Sedangkan untuk aplikasi terdistribusi dengan
menggunakan banyak PC, kebutuhan data harus sesuai dengan kapasitas
dari memory pada PC, dengan tetap menyediakan ruang kosong sebagai
cadangan.
Berkenaan dengan hal tersebut, United device merekomendasikan bahwa
sebuah aplikasi harus memiliki kemampuan untuk mengexploitasi apa yang
disebut 'coarse-grained pallaelism' yang maksudnya adalah bahwa harus
memiliki kemampuan untuk membagi aplikasi menjadi beberapa pekerjaan
yang terpisah dan berdiri sendiri dan dapat dilakukan secara bersamaan. Hal
yang paling penting untuk diperhatihan adalah kebutuhan adanya komunikasi
antar pekerjaan tersebut, hal ini dikenal dengan interprocess communications.
Dalam penyediaan akses yang terdistribusi, bukankah system operasi
harus bisa melayani pengguna dalam mengakses sumber-sumber
tersebut baik dari dalam maupun dari luar. Bagaimana membedakan
bahwa itu adalah sumber luar maupun dalam, serta bagaimana
mengakses sumber yang diluar?
Untuk menjawab masalah tersebut, komponen system operasi memiliki
fungsi, diantaranya disebut Protocol Stacks dan Remote Resource Access.
22

24. Protocol Stacks
Protocol stack adalah perangkat lunak yang khusus digunakan pada sebuah
kumpulan protocol jaringan komputer (a computer protocol suite). Istilah ini
kadang-kadang sering tertukar, jelasnya istilah suite adalah defenisinya
sedangkan protocol adalah perangkat lunak yang melaksanakannya.
Protocol sendiri di dalam suite sering dianggap memiliki satu tujuan. Persepsi
ini akan memudahkan dalam melakukan evaluasi dan desain, sebab setiap
modul protocol biasanya akan melakukan komunikasi antar 'dua' dari suatu
yang diayangkan sebagai lapisan dari irisan protocols. Protocol terendah
dikenal dengan 'low level' yang secara fisik berinterkasi dengan perangkat
keras. Semakin tinggi lapisannya semakin banyak fitur yang dimiliki.
Pengguna aplikasi acapkali berhubungan dengan lapisan paling atas.
OSI Reference Model memiliki 7 (tujuh) layer yang mendefinisikan fungsi-
fungsi dari data communications protocols. Masing-masing layer dari OSI
model merepresentasikan fungsi yang akan dilakukan ketika data di transfer
antara cooperating applications across dan intervening network.
protocol TCP/IP dapat diilustrasikan seperti pile dari susunan balok-balok
bangunan antar satu dan lainnya. Karenanya, struktur ini juga dikenal sebagai
stack atau protocol stack.
TCP/IP terdiri dari 4 lapisan (layer), berupa sekumpulan protokol yang
bertingkat (protokol stack). Lapisan lapisan tersebut adalah:
23

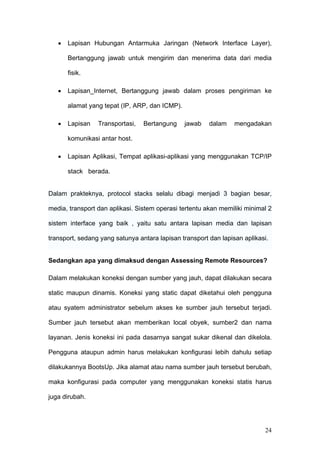

25. • Lapisan Hubungan Antarmuka Jaringan (Network Interface Layer),
Bertanggung jawab untuk mengirim dan menerima data dari media
fisik.
• Lapisan_Internet, Bertanggung jawab dalam proses pengiriman ke
alamat yang tepat (IP, ARP, dan ICMP).
• Lapisan Transportasi, Bertangung jawab dalam mengadakan
komunikasi antar host.
• Lapisan Aplikasi, Tempat aplikasi-aplikasi yang menggunakan TCP/IP
stack berada.
Dalam prakteknya, protocol stacks selalu dibagi menjadi 3 bagian besar,
media, transport dan aplikasi. Sistem operasi tertentu akan memiliki minimal 2
sistem interface yang baik , yaitu satu antara lapisan media dan lapisan
transport, sedang yang satunya antara lapisan transport dan lapisan aplikasi.
Sedangkan apa yang dimaksud dengan Assessing Remote Resources?
Dalam melakukan koneksi dengan sumber yang jauh, dapat dilakukan secara
static maupun dinamis. Koneksi yang static dapat diketahui oleh pengguna
atau syatem administrator sebelum akses ke sumber jauh tersebut terjadi.
Sumber jauh tersebut akan memberikan local obyek, sumber2 dan nama
layanan. Jenis koneksi ini pada dasarnya sangat sukar dikenal dan dikelola.
Pengguna ataupun admin harus melakukan konfigurasi lebih dahulu setiap
dilakukannya BootsUp. Jika alamat atau nama sumber jauh tersebut berubah,
maka konfigurasi pada computer yang menggunakan koneksi statis harus
juga dirubah.
24

26. Sedangkan yang dimaksud dengan koneksi yang dinamis adalah koneksi
dimana terjadi interaksi antara resource locator dengan primary resource
registration repository terjadi.
Namun hal yang paling penting dalam prinsip desain protocol jaringan adalah;
- effective
- reliability
- resiliency
Sebelum menjelaskan tentang Interprocess Communication yang
pernah disinggung diatas, bagaimana bentuk-bentuk aplikasi komputasi
terdistribusi yang sedang berkembang saat ini?
Berikut ini merupakan contoh dari bentuk aplikasi yang bisa dianggap sebagai
kelebihan dari komputasi terdistribusi, yaitu;
1. daftar pencarian dari database dapat dibagi menjadi bagian yang
lebih kecil antar computer yang ada. Pencarian dapat dilakukan
bersamaan untuk setiap irisan database yang ada pada setiap
computer.
2. teknik simulasi dan pemodelan yang kompleks dapat meningkatkan
hasil yang akurat dengan melakukan banyak percobaan yang
dilakukan secara random dan berlangsung bersamaan.
3. tehnik pencarian yang komprehensif dengan menggunakan
sejumlah hasil yang telah diketahui untuk mnyelesaikan suatu
masalah.
4. Model keuangan yang kompleks, perkiraan cuaca serta eksplorasi
geografis, tabrakan mobil adalah contoh simulasi yang dapat
dilakukan oleh komputasi terdistribusi
25

27. Lalu, apa yang dimaksud Interprocess Communications?
Inter-process Communications, atau singkatnya disebut IPC, adalah
berhubungan dengan teknik dan mekanisme dimana akan memfasilitasi
komunikasi antar proses. Dimana komunikasi antar proses dengan adanya
'address' yang unik mempermudah komunikasi antar proses yang satu
dengan lainnya. Kernel system operasi dimana memiliki akses ke seluruh
memory yang ada, akan bertindak sebagai 'communication channel'.
Perbedaan IPC dapat dikatagorikan berdasarkan kondisi dan persyaratan
yang ada, diantaranya;
a) pipes
b) fifos
c) shared memory
d) mapped memory
e) message queues
f) sockets
g) RPC: Remote Procedure Calls
Pipes
Pipes merupakan fasilitas yang menyediakan komunikasi satu arah antar
prosess dalam sebuah system atau disebut half-duplex, yaitu data mengalir
hanya terjadi satu arah. Pipes ini dibuat dengan berhubungan langsung
dengan pipe system call, dimana akan menyusun deskripsi file secara
berpasangan. Deskripsi ini, satu ditujukan ke sebuah pipe inode, sedangkan
26

28. yang lainya dikembalikan melalui argumen filedes. Filedes (0) digunakan
untuk membaca sedangkan filedes(1) digunakan untuk menulis.
Fifos
Fifos (first in First out) adalah memiliki kesamaan kerja dengan pipes. Fifos
juga menyediakan alur data half-duplex seperti halnya pipes. Perbedaan
antara fifos dengan pipes adalah pada pipes akan selalu mengidentifikan file
systemnya dengan sebuah nama, sedangkan Fifos tidak. Fifos akan
diidentifikasi dengan sebuah 'access point' dimana file tetap dalam file
system. Perbedaan menyolok antara keduanya tersebut bahwa fifos ada
selama proses system berlangsung, sedang pipes ada selama proses dimana
pipes terbentuk.
Shared Memory
Shared memory merupakan salah satu dari 3 system V IPC mekanis yang
memungkinkan proses yang berbeda dapat berkomunikasi dengan lainnya,
hal ini terjadi jika proses tersebut berbagi ruang dalam virtual address,
sehingga proses manapun akan berbagi wilayah memory akan mampu
menulis dan membacanya.
IPC system akan membeberkan penggunaan mekanisme shared memory
dengan cara 4 tahapan. Secara berurutan sebagai berikut;
- menentukan identifier dari areal shared memory
- menggunakan identifier untuk mendapatkan alamat(address) dari
shared memory
27

29. - memberikan tanda pada shared memory yang telah terpakai
- akhirnya alamat tersebut digunakan untuk mengakses
pengendalian, permission, mendapatkan informasi serta
menghancurkan areal shared memory tersebut.
Mapped Memory
Mapped memory adalah sebuah mekanisme yang berhubungan dengan
mapping sebuah file dalam file system sesuai dengan porsi memory yang
ada. Pelibatan langsung yang berlebihan terhadap system call untuk
permintaan data mungkin dapat ditolak oleh mekanisme mapped memory.
Hal ini terjadi disebabkan tersedianya porsi pada virtual memory.
Message Queues
Message Queues merupakan salah satu bentuk dari 3 makanisme system V
IPC. Mekanisme ini memungkinkan proses mengiriman informasi kepada
yang lain secara asynchronous. Instilah asynchronous digunakan dalam
konteks bahwa proses penguruman berlanjut disertai sebuah eksekusi tanpa
harus menunggu penerima menerima atau mengenal informasi tersebut.
Dengan kata lain, pengirim tidak akan menunggu jika tidak ada informasi
bahwa terjadi antrian disana. Antrian tersebut adalah antrian yang dilakukan
dan dikontrol oleh kernel.
28

30. Sockets
Istilah socket telah ipopulerkan oleh Berkeley Unix Networking System,
sebagai titik akhir dari komunikasi dimana akan melakukan korespodensi
kepada sebagian defenisi dari asosiasi.. Asosiasi adalah sebuah komunikasi
antar 2 proses yang berjalan pada 2 system computer. Pendefinisian dari
sebagian asosiasi meliputi, protocol, local-adress, local process, remote-
adress dan remote process.
Tabel Metode IPC
Disediakan oleh (Operating Systems or
Metode
lingkungan lainnya)
File All operating systems
Signal All operating systems
Socket Most operating systems
Pipe All POSIX systems
Named pipe All POSIX systems
Semaphore All POSIX systems
Shared memory All POSIX systems
Message passing
Used in MPI paradigm, Java RMI, CORBA and others
(shared nothing)
All POSIX systems; may carry 'race condition' risk if a
Memory map
temporary file is used
Message queue Most operating systems
Mailbox Some operating systems
Remote Procedure Calls
RPC adalah sebuah protokol yang memungkinkan program komputer berjalan
pada satu host dan mengakibatkan kode dapat dieksekusi pada host yang
lain tanpa kebutuhan programmer secara eksplisit menkodekan ini. Ketika
29

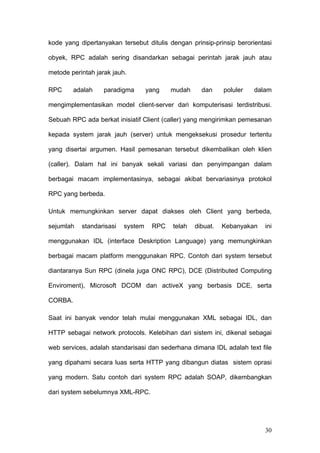

31. kode yang dipertanyakan tersebut ditulis dengan prinsip-prinsip berorientasi
obyek, RPC adalah sering disandarkan sebagai perintah jarak jauh atau
metode perintah jarak jauh.
RPC adalah paradigma yang mudah dan poluler dalam
mengimplementasikan model client-server dari komputerisasi terdistribusi.
Sebuah RPC ada berkat inisiatif Client (caller) yang mengirimkan pemesanan
kepada system jarak jauh (server) untuk mengeksekusi prosedur tertentu
yang disertai argumen. Hasil pemesanan tersebut dikembalikan oleh klien
(caller). Dalam hal ini banyak sekali variasi dan penyimpangan dalam
berbagai macam implementasinya, sebagai akibat bervariasinya protokol
RPC yang berbeda.
Untuk memungkinkan server dapat diakses oleh Client yang berbeda,
sejumlah standarisasi system RPC telah dibuat. Kebanyakan ini
menggunakan IDL (interface Deskription Language) yang memungkinkan
berbagai macam platform menggunakan RPC. Contoh dari system tersebut
diantaranya Sun RPC (dinela juga ONC RPC), DCE (Distributed Computing
Enviroment), Microsoft DCOM dan activeX yang berbasis DCE, serta
CORBA.
Saat ini banyak vendor telah mulai menggunakan XML sebagai IDL, dan
HTTP sebagai network protocols. Kelebihan dari sistem ini, dikenal sebagai
web services, adalah standarisasi dan sederhana dimana IDL adalah text file
yang dipahami secara luas serta HTTP yang dibangun diatas sistem oprasi
yang modern. Satu contoh dari system RPC adalah SOAP, dikembangkan
dari system sebelumnya XML-RPC.
30

32. Untuk memungkinkan server dapat diakses oleh Client yang berbeda,
sejumlah standarisasi system RPC telah dibuat. Kebanyakan ini
menggunakan IDL (interface Deskription Language) yang memungkinkan
berbagai macam platform menggunakan RPC. Contoh dari system tersebut
diantaranya Sun RPC (dinela juga ONC RPC), DCE (Distributed Computing
Enviroment), Microsoft DCOM dan activeX yang berbasis DCE, serta
CORBA.
Saat ini banyak vendor telah mulai menggunakan XML sebagai IDL, dan
HTTP sebagai network protocols. Kelebihan dari sistem ini, dikenal sebagai
web services, adalah standarisasi dan sederhana dimana IDL adalah text file
yang dipahami secara luas serta HTTP yang dibangun diatas sistem oprasi
yang modern. Satu contoh dari system RPC adalah SOAP, dikembangkan
dari system sebelumnya XML-RPC.
Apa yang dimaksud dengan SOAP, CORBA, COM, DCOM, COM+,
ActiveX tersebut?
SOAP adalah standar untuk bertukar pesan-pesan berbasis XML melalui
jaringan komputer atau sebuah jalan untuk program yang berjalan pada suatu
sistem operasi (OS) untuk berkomunikasi dengan program pada OS yang
sama maupun berbeda dengan menggunakan HTTP dan XML sebagai
mekanisme untuk pertukaran data. Extensible Markup Language (XML)
adalah bahasa markup serbaguna yang direkomendasikan W3C untuk
mendeskripsikan berbagai macam data. XML menggunakan markup tags
31

33. seperti halnya HTML namun penggunaannya tidak terbatas pada tampilan
halaman web saja.
SOAP menspesifikasikan secara jelas bagaimana cara untuk meng-encode
header HHTP dan file XML sehingga program pada suatu komputer dapat
memanggil program pada komputer lain dan mengirimkan informasi, dan
bagaimana program yang dipanggil memberikan tanggapan.
SOAP adalah protokol ringan yang ditujukan untuk pertukaran informasi
struktur pada lingkup desentralisasi, dan terdistribusi. SOAP menggunakan
teknologi XML utuk mendefinisikan rangka kerja pemesanan terekstrensi di
mana menyediakan konstruksi pesan yang dapat dipertukarkan pada protokol
berbeda. Rangka kerja dirancang bebas dari model pemrograman dan
spesifikasi implementasi semantik.
SOAP menjadi sangat mudah diterima oleh berbagai pihak – terutama oleh
berbagai vendor TI – dikarenakan protokol ini memanfaatkan berbagai
teknologi yang sudah ada sebelumnya dan sudah banyak digunakan.
Misalnya untuk protokol transport, yang paling banyak digunakan adalah
HTTP, walaupun dimungkinkan untuk menggunakan protokol transport
lainnya. Sedangkan untuk format data atau message digunakan XML yang
tidak diragukan lagi manfaat dan perannya di dalam pertukaran data. Dengan
demikian, tidaklah terlalu mengherankan bila kemudian SOAP dianggap
sebagai solusi penyelamat untuk mengatasi berbagai masalah yang dihadapi
oleh teknologi – teknologi pendahulunya.
Implementasi SOAP sendiri kemudian disadari tidaklah mudah dan
sesederhana yang dibayangkan. Karena SOAP sendiri tidak lebih dari
32

34. sekedar spesifikasi, yang mencoba untuk mendeskripsikan dan
mendefinisikan setiap aspek dan mekanisme yang ada dalam sebuah RPC.
Hal ini yang kemudian banyak membuat kerancuan dan kebingungan ketika
seorang developer pertama kali mempelajari SOAP. Selain harus
membiasakan diri dan menjadi fasih dengan spesifikasi SOAP, seorang
developer juga harus fasih dengan spesifikasi dari tool atau program yang
digunakan untuk menghasilkan sebuah message SOAP dan juga untuk
membaca serta mengartikan sebuah message SOAP yang diterima. Benar,
seorang developer akan memerlukan software atau tool untuk dapat
berinteraksi dengan SOAP.
Di sinilah terjadi persaingan dalam hal implementasi SOAP, di mana
beberapa vendor mengeluarkan seperangkat tool untuk menghasilkan dan
menerima message SOAP seperti Microsoft yang mengeluarkan SOAP
Toolkit dan sekarang sudah mencapai versi 2.0, Apache SOAP, PERL/SOAP
Lite Client, dan sebagainya. Di sini terletak beberapa perbedaan dalam hal
implementasi SOAP, di mana message SOAP yang dihasilkan oleh suatu
toolkit belum tentu dapat diterima dan digunakan oleh pihak lain yang
menggunakan platform berbeda. Banyak hal yang menyebabkan terjadinya
masalah – masalah tersebut, dan tidak selalu hal tersebut merupakan
masalah yang ada di SOAP itu sendiri, melainkan juga masalah – masalah
dalam menginterpretasikan kode – kode syntax HTTP maupun syntax dari
XML itu sendiri.
33

35. Gambar 13.1
Komunikasi Client-server dengan pesan SOAP
1. Aplikasi klien mengirimkan pesan meminta SOAP untuk aplikasi server
disepanjang jaringan
2. Berdasarkan URL yang diminta , server mengidentifikasi web service
dalam keadaan invoke
3. Web service membaca pesan yg diminta SOAP dan mengidentifikasi
operasi yang ingin dijalankan. Operasi menyesuaikan ke method dari
penanggung komponen, untuk di invoke ke langkah selanjutnya. Konversi
form XML ke java terjadi saat parameter permintaan dari pesan SOAP di
web service untuk invoked operasi.
4. Web Service membaca pesan permintaan SOAP dan mengidentifikasi
operasi yang dibutuhkan. Operasi ini akan melakukan korepodensi
terhadap suatu metode dari komponen terakhir (back-end), yang
kemudian akan panggil kemudian. Konversi dari XML ke java akan terjadi
34

36. sebagai parameter permintaan atas pesan SOAP pada lapisan web
service dalam operasi pemanggilan.
5. Metode komponen back-end yang cocok akan diminta oleh parameter
Java yang lalu akan dipanggil kembali.
6. menjelang selesainya komponen back-end akan dikirim kembali sebagai
respon web service serta kemudian akan dikonversi kembali menjadi
bentuk XML dari bentuk java. Pemaketan tersebut dijadikan sebagai
respon pesan SOAP.
7. Web Service akan mengirim kembali respon pesan SOAP ke aplikasi
Client yang melakukan pemanggilan web service.
Yang patut disyukuri adalah, walaupun beberapa masalah terus ditemukan,
namun jumlah kesuksesan dari hasil uji coba dan implementasi langsung di
berbagai project terus menunjukkan angka yang lebih tinggi, sehingga
keyakinan akan keuntungan yang dihasilkan dari implementasi SOAP
dibandingkan teknologi pendahulunya tetap diyakini oleh berbagai pihak
sebagai solusi yang lebih baik. Di samping tentu saja, upaya – upaya untuk
menstandarisasikan mekanisme menjadi lebih universal juga terus dilakukan.
CORBA
Interoperabilitas adalah kemampuan saling bekerjasama antar sistem
komputer. Sebenarnya interoperabilitas bukanlah barang baru, karena
protokol komunikasi datapun (TCP/IP misalnya) pada dasarnya diciptakan
35

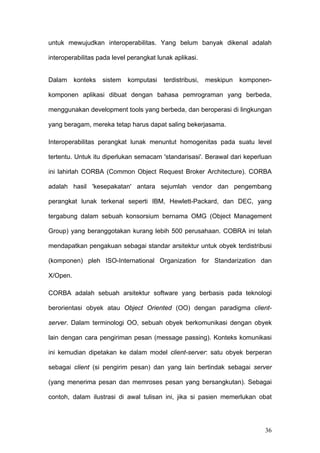

37. untuk mewujudkan interoperabilitas. Yang belum banyak dikenal adalah
interoperabilitas pada level perangkat lunak aplikasi.
Dalam konteks sistem komputasi terdistribusi, meskipun komponen-
komponen aplikasi dibuat dengan bahasa pemrograman yang berbeda,
menggunakan development tools yang berbeda, dan beroperasi di lingkungan
yang beragam, mereka tetap harus dapat saling bekerjasama.
Interoperabilitas perangkat lunak menuntut homogenitas pada suatu level
tertentu. Untuk itu diperlukan semacam 'standarisasi'. Berawal dari keperluan
ini lahirlah CORBA (Common Object Request Broker Architecture). CORBA
adalah hasil 'kesepakatan' antara sejumlah vendor dan pengembang
perangkat lunak terkenal seperti IBM, Hewlett-Packard, dan DEC, yang
tergabung dalam sebuah konsorsium bernama OMG (Object Management
Group) yang beranggotakan kurang lebih 500 perusahaan. COBRA ini telah
mendapatkan pengakuan sebagai standar arsitektur untuk obyek terdistribusi
(komponen) pleh ISO-International Organization for Standarization dan
X/Open.
CORBA adalah sebuah arsitektur software yang berbasis pada teknologi
berorientasi obyek atau Object Oriented (OO) dengan paradigma client-
server. Dalam terminologi OO, sebuah obyek berkomunikasi dengan obyek
lain dengan cara pengiriman pesan (message passing). Konteks komunikasi
ini kemudian dipetakan ke dalam model client-server: satu obyek berperan
sebagai client (si pengirim pesan) dan yang lain bertindak sebagai server
(yang menerima pesan dan memroses pesan yang bersangkutan). Sebagai
contoh, dalam ilustrasi di awal tulisan ini, jika si pasien memerlukan obat
36

38. tertentu, maka obyek aplikasi di tempat praktek dokter berlaku sebagai client
dan mengirim pesan ke obyek aplikasi di apotik guna mengetahui apakah
obat yang diperlukan tersedia di sana.
Keunikan dari CORBA adalah kemampuannya dalam menangani
heterogenitas antara client dan server (dalam terminologi CORBA, obyek
server dinamakan implementasi obyek (object implementation). Keduanya
dapat saja diimplementasikan dalam hardware, sistem operasi, bahasa
pemrograman, dan di lokasi yang berbeda, tetapi tetap bisa saling
berkomunikasi. Kuncinya ada pada sebuah lapisan software yang disebut
dengan ORB(Object Request Broker).
Gambar 13.2 Arsitektur Corba dasar
Keterangan gambar :
ORB adalah middleware yang memungkinkan suatu object yang
berada di client mengirim messsage ke suatu method yang ter-
encapsulated oleh suatu object yang ada di server. Artinya,
37

39. ORB meneruskan message dan menangani semua komunikasi
dan koordinasi yang dibutuhkan untuk menemukan object yang
dimaksud oleh message tadi, memanggil methodnya,
melewatkan data yang sesuai ke object dan kirim data hasil
kembali ke object yang membuat message tadi. Standar yang
umum digunakan untuk mengimplementasikan ORB adalah :
CORBA, COM, dan JavaBeans. Struktur sederhana CORBA
adalah seperti pada Gambar 13.2 Saat CORBA
diimplementasikan di sistem C/S, object dan object dan class
object pada client dan server didefinisikan menggunakan
interface description language (IDL).
Konsep dasar dari CORBA adalah Broker Terhadap Permintaan Obyek
(ORB-Object Request Broker). ORB mendukung dalam sebuah jaringan klien
dan server pada computer yang berbeda, yang berarti program pada klien
dapat meminta layanan atau obyek dari program server tanpa harus
memahami dimana server itu berada dalam jaringan terdistribusi serta
interface apa yang digunakan. Untuk melakukan timbale balik permintaan dan
pengembalian antara ORB, program akan menggunakan General ORB
protocols (GIOP) sedang untuk internet, menggunakan Internet Inter-ORB
Protocol (IIOP). IIOP akan memetakan permintaan GIOP dan
mengembalikannya ke lapisan TCP (Internet's Transmission Control Protocol)
dari setiap computer yang ada.
Hal yang perlu dicatat bahwa CORBA sangat mendukung Microsoft, dimana
Microsoft memiliki arsitektur komponen obyek terdistribusi sendiri (DCOM-
Distributed Component Object Model. Akan tetapi CORBA dan Mocrosoft
telah bersepakat dalam pendekatan 'Gateway' sehingga obyek klien akan
dikembangkan dengan model obyek-komponen akan dapat melakukan
komunikasi dengan server CORBA atau sebaliknya.
Lingkungan Komputasi Terdistribusi (DCE-Distributed Computing
Environment) adalah arsitektur pemograman terdistribusi yang kelahirannya
38

40. mendahului trend pemograman berorientasi obyek dan CORBA. DCE pada
saat ini banyak digunakan oleh sejumlah perusahaan besar dan akan tetap
keberadaanya bersama dengan CORBA dan dikemudian hari akan muncul
program yang menjembatani keduanya.
COM
COM, Component Object Model adalah arsitektur aplikasi lunak yang
memungkinkan terbentuknya aplikasi dari komponen aplikasi lunak binari.
COM adalah arsitektur utama yang menjadi dasar bagi pelayanan aplikasi
level tinggi, seperti pelayanan oleh OLE. Pelayanan OLE meliputi aspek yang
sangat variatif yang secara sistem fungsi sangat dibutuhkan, termasuk
dokumentasi kompleks, kontrol kebiasaan, aplikasi inter script, trasfer data
serta interaksi antar perangkat lunak.
Dalam tehnologi informasi, dokumentasi yang kompleks adalah koleksi tidak
terorganisasi dari interface pengguna yang berbentuk dari lingkungan
persepsi yang sederhana dan terpadu. Dokumentasi kompleks termasuk
struktur data yang terdiri dari bentuk data yang berbeda, seperti text, file
audio, dan file video bergerak. Dokumentasi kompleks juga merupakan
lingkungan aplikasi yang terdiri dari obyek program yang dapat melakukan
intelink dan interaksi dengan pengguna.
Dokumentasi kompleks dapat berbentuk sebagian dari informasi yang berasal
dari sumber yang berbeda dan dikembangkan tanpa seorangpun tahu.
Desktop Internet Explorer dari Microsoft menggunakan konsep dokumentasi
kompleks. OLE nya Microsoft adalah kerangka dasar dalam mengembangkan
dan mengelola dokumentasi kompleks. OpenDoc adalah merupakan standar
39

41. alternatifnya. Dengan demikian COM adalah kerangka dasar Microosoft
dalam mengembangkan dan mendukung program obyek-komponen. Di
dalam pemograman berorientasi obyek dan teknology obyek terdistribusi,
sebuah komponen adalah program yang tidak digunakan dalam
mengembangkan bagian yang dapat dikombinasikan dengan komponen lain
yang ada pada komputer yang ada pada jaringan terdistribusi untuk
membentuk aplikasi.
ActiveX
ActiveX adalah nama yag diberikan Microsoft untuk staregi yang ada pada
tool dan teknologi pemograman berorientasi obyek. Teknologi utamanya
adalah Componen Object Model (COM), digunakan dalam jaringan dengan
dukungan dari direktory, COM menjadi DCOM-Distributed Componen Object
Model. Hal utama dalam membuat program, menkondisian lingkungan
AktiveX adalah merupakan suatu komponen yang mampu menyesuaikan
untuk bisa berjalan dengan baik. Komponen ini disebut ActiveX Control.
ActiveX adalah tandingan dari Microsoft terhadap teknologi Java buatan Sun
Microsystem.
DCOM
DCOM (Distributed Componen Object Model) adalah kumpulan konsep
Microsoft dan program interface dimana obyek program dari klien dapat
meminta pelayanan dari server atas program obyek pada komputer di dalam
jaringan. DCOM ini berbasis COM, dimana menyediakan sekumoulan
40

42. interface yang memungkinkan klien dan server untuk melakukan komunikasi
pada komputer yang sama.
COM+
COM+ adalah pengembangan dari COM, sebagai suatu strateginya Microsoft
dalam mengembangkan program tandingan dalam program aplikasi.
Keduanya merupakan arsitektur pemograman beroentasi obyek serta
sekumpulan pelayanan sistem operasi. COM+ memberikan tambahan pada
COM suatu sistem pelayanan yang baru untuk aplikasi komponen ketika
sedang berjalan. COM+ cenderung memberikan model guna memudahkan
dalam membuat aplikasi bisnis pada Microsoft Transaction Server (MTS)
pada Windows NT. Ini merupakan jawaban atas produk Sun Microsystem-
IBM-Oracle yang dikenal dengan Enterprise Java Beans (EJB).
Ketika beberapa sumber terdistribusi antar jaringan, bahwa sumber
yang satu (pengguna) dengan penyedia (provider) harus saling bertemu.
Mekanisme apa yang diperlukan?
Mekanisme yang diperlukan adalah adanya layanan direktori. Direktori
adalah sebuah koleksi sistem-sistem terbuka yang saling berhubungan untuk
menampung sebuah basis data berisi informasi tentang sekumpulan objek
pada dunia nyata. Hodges memandang direktori sebagai sebuah basis data
yang memiliki karakteristik antara lain dirancang untuk lebih sering melakukan
pencarian dan dibaca dibandingkan ditulis, dan hanya dapat melakukan
41

43. update sederhana tanpa adanya transaksi rumit, yang merupakan ciri khas
relational database.
Contoh dari direktori adalah Yellow Pages yang berisi data nama orang,
alamat, dan nomor teleponnya, yang dikategorikan menurut lokasi dan nama.
Untuk mempercepat pencarian, direktori biasanya diimplementasikan secara
elektronis. Informasi disimpan menggunakan suatu tempat penyimpanan
yang terdistribusi yang kemudian dapat di-query oleh pengguna dan aplikasi.
Pengimplementasian direktori menggunakan cara di atas berikut layanan
pengaksesannya menggunakan sebuah protokol jaringan disebut directory
service. Salah satu standar directory service yang terkenal adalah LDAP
yaitu Lightweight Direktory Access Protocols.
Lightweight Directory Access Protokol (LDAP)
International Telecomuncation Union (ITU) dan International Organization for
Standarization (ISO) pada tahun 1990 mengeluarkan standar untuk directory
service yang diberi nama X.500. Ide dasar dari X.500 adalah untuk
membangun sebuah sistim terdistribusi secara global yang dapat
menawarkan pengaksesan informasi secara homogen dan komprehensif.
Dalam X.500 terdefinisi Directory Access Protocol (DAP) yang dapat
digunakan oleh klien untuk mengakses direktorinya. Secara umum X.500
bertujuan untuk memudahkan pencarian data yang tersusun secara hirarkis.
Karena implementasi X.500 service protocol terlalu berat untuk desktop pada
saat itu, pada tahun 1993, akademisi dari Universitas Michigan, dengan
bantuan Konsorsium ISODE merancang dan membangun sebuah protokol
42

44. yang dapat bekerja di atas TCP/IP. Hasilnya adalah Lightweight Directory
Access Protocol (LDAP). Protokol ini dirancang untuk menyediakan akses
ke direktori X.500 tanpa perlu memiliki sumber daya yang dibutuhkan untuk
mengimplementasikan DAP.
Microsoft, sebuah perusahaan perangkat lunak, melihat layanan direktori ini
sebagai komponen kritikal dalam sebuah sistem yang mencari dan
mengirimkan informasi. Oleh karena itu, pada tahun 1996 Microsoft membuat
implementasi layanan ini yang diberi nama Active Directory (MSAD) dan
dirilis pertama kali bersamaan dengan penggunaan Windows 2000 yang
kemudian ditingkatkan fungsionalitasnya pada Windows Server 2003
[WIK05]. MSAD men-support sejumlah standar dalam layanan ini antara lain
sebagian dari DAP dan LDAP.
Bagaimana Cara Kerja X.500 tersebut, lalu apa perbedaan dengan
LDAP?
X.500 berbasiskan model client-server. Secara terminologi dari standar
X.500, direktori kliennya disebut dengan Directory User Agent (DUA), dan
untuk server disebut dengan Directory System Agent (DSA). Protokol yang
mengatur interaksi antarad dua atau lebih DSA adalah Directory System
Protocol (DSP), dan Directory Access Protocol (DAP) yang mengatur
komunikasi antara DUA dan DSA. DAP melewati semua lapisan jaringan
yang didefinisikan pada OSI. Klien mengakses directory dengan membangun
suatu koneksi dengan server dengan mengeluarkan permintaan akses. Klien
dapat menghubungi semua server dengan sebuah permintaan. Jika data
yang dibutuhkan tidak terdapat pada segmen dari Directory Information Base
43

45. (DIB) pada suatu server, maka server tadi akan mencarikannya pada server
lain atau menyambungkan klien (redirecting) dengan server lain.
Berikut ilustrasinya :
Gambar Cara Kerja X-500
Data yang ada disimpan di X.500 server menggunakan struktur data tree
(yang diberi nama Directory Information Tree – DIT) dengan nodes yang
diberi nama sebagai atribut pencarian. Menurut Coulouris, data tersebut
diakses menggunakan dua jenis perintah, read dan search. Untuk read, klien
sudah tahu pengenal data yang diinginkan (identifier) memakai nama absolut,
sehingga DSA tinggal mengambil data yang diinginkan menggunakan
navigasi DIT. Sementara pada search, klien hanya memberikan sebuah filter
dan basis nama dan DSA diminta untuk mencari data pada DIT yang sesuai
dengan filter yang diberikan.
Sedangkan cara kerja LDAP mirip dengan X.500, karena LDAP dapat
dikatakan merupakan himpunan bagian dari X.500. LDAP menggunakan
model client-server.
Pemrosesan query dari klien adalah serupa dengan X.500. Untuk melakukan
44

46. sebuah query, klien mengirimkan identifier data (disebut Relative
Distinguished Name) yang ingin diambil nilai atribut-atributnya. Klien
mengirimkan pesan itu di atas TCP, dan server mencoba mencarinya pada
DIT yang tersimpan di server tersebut. Bila ditemukan maka hasilnya
langsung diberikan ke klien, bila tidak maka hasilnya berupa sebuah pointer
ke server lain yang menyimpan data yang dicari.
Membicarakan Directory Service, MS Active Directory (MSAD)
merupakan arsitekture yang tidak bisa diabaikan, bisa tolong
dijelaskan?
Arsitektur Active Directory juga didasarkan atas model client-server (client-
provider menurut istilah yang digunakan Steinberger) dimana Active Directory
API menjadi pusat dari sebuah Open Directory Services Interface (ODSI).
Sama seperti X.500, Active Directory juga menggunakan struktur data tree
dengan setiap leaf berisi sebuah domain. Gambar di bawah ini
menggambarkan bagaimana client ingin mendapatkan dan menggunakan
interface dari suatu obyek.
45

47. Gambar Arsitektur MS Active Directory
Sebuah server Active Directory Interfaces menyimpan implementasi objek
dan semua dependensinya untuk sebuah namespace tertentu. Dengan
demikian, seperti yang terlihat pada gambar 13.4, klien hanya perlu
mengambil dan menggunakan antarmuka dari objek tersebut, tanpa perlu
memusingkan di mana dan bagaimana objek tersebut diimplementasikan.
Tabel Perbandingan X-500, LDAP, MSAD
Alasan mengapa LDAP dikembangkan adalah karena X.500 terlalu kompleks
untuk dikembangkan dan hasil implementasinya berjalan sangat lambat pada
komputer saat itu. Alasan mengapa X.500 lambat adalah karena DAP
membutuhkan data melalui semua lapisan jaringan OSI, dan pemrosesannya
membutuhkan memori dan waktu prosesor yang besar. MSAD memiliki
karakteristik yang serupa dengan LDAP, karena MSAD dibangun berbasis
LDAP. Akan tetapi, MSAD memiliki perbedaan dalam cara pemodelan data.
Di lain pihak, X.500 memiliki cakupan yang lebih luas dari sekedar protokol
untuk mengakses sebuah direktori, karena X.500 juga mendiskusikan konsep
sebuah direktori. Dapat juga dilihat pada tabel 1, X.500 dan LDAP dapat
46

48. digunakan pada platform manapun, sementara MSAD hanya dapat digunakan
pada Windows. Sebagai efek samping, layanan autentikasi pada MSAD yang
didukung oleh sistem direktori secara umum hanya dapat digunakan oleh
klien Windows. Padahal, sebuah directory service sebaiknya mendukung
autentikasi lintas platform untuk memudahkan sentralisasi password database
yang bisa digunakan untuk memberikan wewenang kepada pengguna yang
memakai Unix dan Windows maupun sistem lain seperti Macintosh atau
Netware.
47

49. Referensi :
1. http://id.wikipedia.org/wiki/XML
2. http://en.wikipedia.org/wiki/distributed_computing
3. http://id.wikipedia.org/wiki/Internet
4. http://www.centipendia.com/articles/
5. http://www.extremetech.com/
6. http://library.gunadarma.ac.id/files/disk1/2/jbptgunadarma-gdl-s1-
2004-fritaromau-70-bab2.pdf
7. Ilham kurnia, Gst Agus komang Lastrawan. 2005. X.500 – LDAP –
MS Active Directory.
http://telaga.cs.ui.ac.id/WebKuliah/sisdis2005/SP2/SP2-Directories-
02-Summary.pdf
8. Lukito Edi Nugroho. Mengenal Mengenal CORBA: Platform Untuk
Komputasi Terdistribusi.
http://www.infolinux.co.id/sections.php?op=viewarticle&artid=40.
9. Sutarman,S.Kom.Pemrograman Client Server.
http://kuliah.armediaweb.com/clientserver/dasarcsr.pdf.
10. Stephen D. Burd. 2003. System Architecture a division of Thomson
Learning.Mexico.
11. Tutang,SE.SOAP.http://blogs.netindonesia.net/tutang/articles/3074.a
spx.
12. Umi Proboyekti, S.kom,MLIS. Rekayasa Software Client/Server.
http://lecturer.ukdw.ac.id/othie/bhn10.pdf
48
