1. SIJIL PENYELENGGARAAN
BANGUNAN
modul 3 : kimpalan logam dan
perpaipan
LA 05 : SPB 3502
PEMASANGAN TANGKI AIR DAN SISTEM PEMANAS AIR

2. Menerangkan kerja-kerja pemasangan tangki air
dengan baik.
Melaksanakan kerja-kerja pemasangan tangki air
dengan sistem bekalan air panas dengan kaedah
yang betul.
Menyatakan perbezaan kaedah yang digunakan
dalam pelaksanaan sistem bekalan air panas.

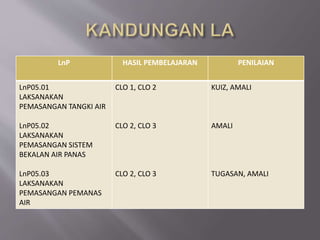

3. LnP HASIL PEMBELAJARAN PENILAIAN
LnP05.01
LAKSANAKAN
PEMASANGAN TANGKI AIR
LnP05.02
LAKSANAKAN
PEMASANGAN SISTEM
BEKALAN AIR PANAS
LnP05.03
LAKSANAKAN
PEMASANGAN PEMANAS
AIR
CLO 1, CLO 2
CLO 2, CLO 3
CLO 2, CLO 3
KUIZ, AMALI
AMALI
TUGASAN, AMALI

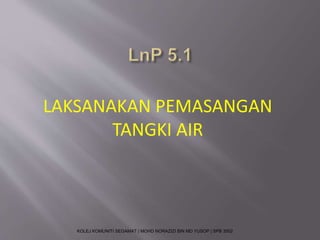

4. LAKSANAKAN PEMASANGAN
TANGKI AIR
KOLEJ KOMUNITI SEGAMAT | MOHD NORAZIZI BIN MD YUSOP | SPB 3502

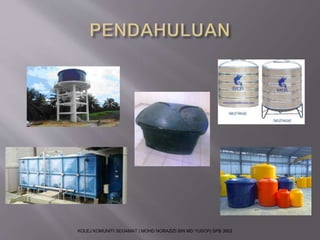

5. KOLEJ KOMUNITI SEGAMAT | MOHD NORAZIZI BIN MD YUSOP| SPB 3502

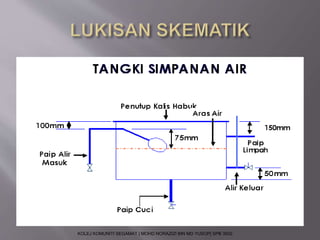

7. KOLEJ KOMUNITI SEGAMAT | MOHD NORAZIZI BIN MD YUSOP| SPB 3502

8. Dalam sistem pemasangan tangki simpanan air
mestilah disediakan dengan 4 sambungan piawai.
1. Paip Air masuk ( Inlet Pipe )
2. Paip Air keluar ( Outlet Pipe )
3. Paip Air limpah ( Overflow Pipe )
4. Paip Cuci ( Scour Pipe )
KOLEJ KOMUNITI SEGAMAT | MOHD NORAZIZI BIN MD YUSOP| SPB 3502

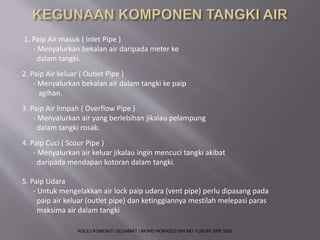

9. 1. Paip Air masuk ( Inlet Pipe )
- Menyalurkan bekalan air daripada meter ke
dalam tangki.
2. Paip Air keluar ( Outlet Pipe )
- Menyalurkan bekalan air dalam tangki ke paip
agihan.
3. Paip Air limpah ( Overflow Pipe )
- Menyalurkan air yang berlebihan jikalau pelampung
dalam tangki rosak.
4. Paip Cuci ( Scour Pipe )
- Menyalurkan air keluar jikalau ingin mencuci tangki akibat
daripada mendapan kotoran dalam tangki.
5. Paip Udara
- Untuk mengelakkan air lock paip udara (vent pipe) perlu dipasang pada
paip air keluar (outlet pipe) dan ketinggiannya mestilah melepasi paras
maksima air dalam tangki
KOLEJ KOMUNITI SEGAMAT | MOHD NORAZIZI BIN MD YUSOP| SPB 3502

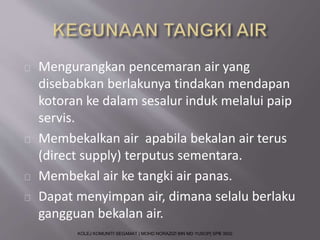

10. Mengurangkan pencemaran air yang
disebabkan berlakunya tindakan mendapan
kotoran ke dalam sesalur induk melalui paip
servis.
Membekalkan air apabila bekalan air terus
(direct supply) terputus sementara.
Membekal air ke tangki air panas.
Dapat menyimpan air, dimana selalu berlaku
gangguan bekalan air.
KOLEJ KOMUNITI SEGAMAT | MOHD NORAZIZI BIN MD YUSOP| SPB 3502

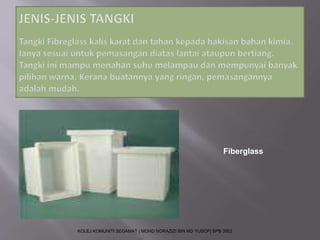

11. Fiberglass
KOLEJ KOMUNITI SEGAMAT | MOHD NORAZIZI BIN MD YUSOP| SPB 3502

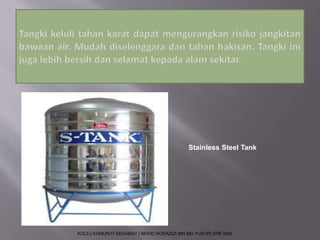

12. Stainless Steel Tank
KOLEJ KOMUNITI SEGAMAT | MOHD NORAZIZI BIN MD YUSOP| SPB 3502

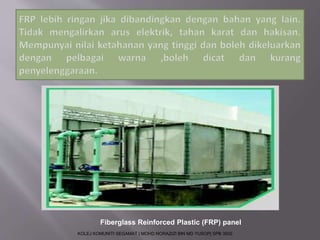

13. Fiberglass Reinforced Plastic (FRP) panel
KOLEJ KOMUNITI SEGAMAT | MOHD NORAZIZI BIN MD YUSOP| SPB 3502

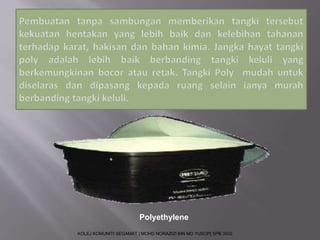

14. Polyethylene
KOLEJ KOMUNITI SEGAMAT | MOHD NORAZIZI BIN MD YUSOP| SPB 3502

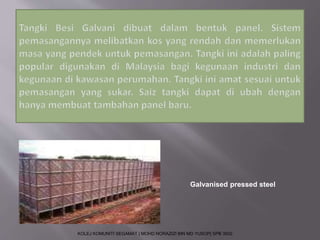

15. Galvanised pressed steel
KOLEJ KOMUNITI SEGAMAT | MOHD NORAZIZI BIN MD YUSOP| SPB 3502

16. Tangki simpanan bermuatan tidak melebihi 4500 liter (1000 gelen)
hendaklah mematuhi peraturan-peraturan berikut:-
Hendaklah disediakan dengan Air Limpah (Over flow) bergaris pusat
lebih besar dari paip Air Masuk.
Paip Air Limpah hendaklah dipasang 150mm dari paras atas tangki.
Garispusat paip adalah sekurang-kurangnya satu saiz lebih besar dari
Air Masuk.
Paip Air Masuk mesti disambung dengan injab bebola tekanan tinggi
dan tidak melebihi 100mm dari atas paras tangki.Dikawal oleh injab
berkunci (Stop Cock).
Paip Air Keluar hendaklah dipasang 50 mm dari lantai tangki dan
saiznya bergantung kepada jumlah penggunaan. Dikawal oleh injab
Berpintu(Gate Valve).
KOLEJ KOMUNITI SEGAMAT | MOHD NORAZIZI BIN MD YUSOP| SPB 3502

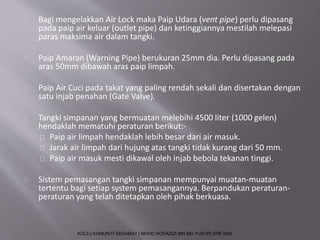

17. Bagi mengelakkan Air Lock maka Paip Udara (vent pipe) perlu dipasang
pada paip air keluar (outlet pipe) dan ketinggiannya mestilah melepasi
paras maksima air dalam tangki.
Paip Amaran (Warning Pipe) berukuran 25mm dia. Perlu dipasang pada
aras 50mm dibawah aras paip limpah.
Paip Air Cuci pada takat yang paling rendah sekali dan disertakan dengan
satu injab penahan (Gate Valve).
Tangki simpanan yang bermuatan melebihi 4500 liter (1000 gelen)
hendaklah mematuhi peraturan berikut:-
Paip air limpah hendaklah lebih besar dari air masuk.
Jarak air limpah dari hujung atas tangki tidak kurang dari 50 mm.
Paip air masuk mesti dikawal oleh injab bebola tekanan tinggi.
Sistem pemasangan tangki simpanan mempunyai muatan-muatan
tertentu bagi setiap system pemasangannya. Berpandukan peraturan-peraturan
yang telah ditetapkan oleh pihak berkuasa.
KOLEJ KOMUNITI SEGAMAT | MOHD NORAZIZI BIN MD YUSOP| SPB 3502

18. Sebagai penampung tangki air dan bahannya hendaklah sesuai untuk
menampung berat tangki penuh dan dalam jumlah yang mencukupi
seperti kayu, besi dan konkerit (spesifikasi untuk tangki menara).
Bagi tangki jenis HDPE hendaklah dialas dengan papan lapis dengan
ketebalan tidak kurang dari 12mm
Penyangga
KOLEJ KOMUNITI SEGAMAT | MOHD NORAZIZI BIN MD YUSOP| SPB 3502

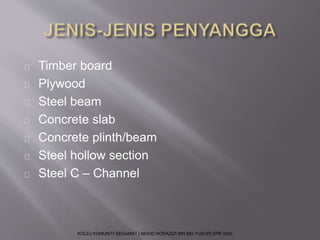

19. Timber board
Plywood
Steel beam
Concrete slab
Concrete plinth/beam
Steel hollow section
Steel C – Channel
KOLEJ KOMUNITI SEGAMAT | MOHD NORAZIZI BIN MD YUSOP| SPB 3502

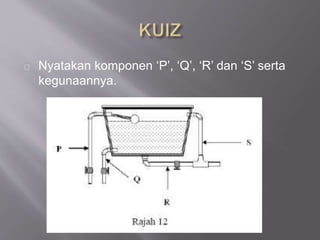

20. Nyatakan komponen ‘P’, ‘Q’, ‘R’ dan ‘S’ serta
kegunaannya.
