1. WATER DISTRIBUTION
SYSTEM (WDS)
CHAPTER 4

2. WATER STORAGE AND
DISTRIBUTION

3. WATER DISTRIBUTION SYSTEM
 Matlamat sistem agihan air adalah untuk membekalkan air yang boleh
diminum pada tekanan dan kuantiti yang mencukupi.
 Kuantiti dan tekanan dianggap mencukupi apabila ianya menepati keperluan
semua kegunaan air termasuk untuk tujuan pemadaman kebakaran.
 Sekiranya berlaku kekurangan air, ia nya perlu tidak melebihi kadar minima
15 %.
 Keseluruhan sistem mestilah ekonomik, tahan lama dan senang untuk
selenggara.

4. COMPONENT OF WDS
 Komponen sistem agihan terdiri dari :
a) Paip hantaran (delivery main)
b) Paip agihan (distribution pipe)
c) Paip retikulasi (reticulation pipe)
d) Pili air (hydrant)
e) Meter
f) Pam
g) Tangki simpanan (storage reservoir)
h) injap (valves)

6. a)Paip hantaran – paip yang membawa air terawat dari loji rawatan atau
dari rumah pam ke tangki atau pun dari satu tangki ke satu tangki yang lain.
b)Paip agihan – paip yang mengagihkan air ke paip-paip retikulasi dari
tangki/kolam perkhidmatan, loji rawatan atau dari stesen pam penggalak (
booster pump )
c)Paip retikulasi – paip yang mengagihkan air terawat ke kawasan bekalan.
d)Pili air atau pili bomba – pili yang bertujuan untuk menyalurkan air
keluar dari sistem bekalan terutamanya untuk pemadaman kebakaran.
e)Meter air – komponen pelengkap yang digunakan untuk mengukur
kuantiti air yang telah mengalir melaluinya
f) Penyambung paip – digunakan untuk tujuan yang pelbagai
g)Tangki/Kolam – pada umumnya digunakan untuk menstabilkan bekalan
pada permintaan yang berubah-ubah.

7. SISTEM GRAVITI
SISTEM PAM
SISTEM GABUNGAN GRAVITI DAN PAM
TYPES OF WDS

8. SISTEM GRAVITI
 Sistem graviti dapat digunakan hanya sekiranya air disalurkan dari tempat
yang tinggi ke tempat rendah dengan menggunakan daya graviti.
 Keadaan ini dapat diadakan dengan membina loji olahan di atas tapak yang
arasnya terletak lebih tinggi dari pengguna.
 Tekanan perlu dikawal supaya tidak terlalu tinggi sehingga dapat
merosakkan sistem agihan atau terlalu rendah sehingga menyusahkan
pengguna.
 Fizikal tangki simpanan yang tinggi memberi tekanan kepada air
menggunakan daya graviti untuk di salurkan ke premis pelanggan.

10. SISTEM PAM
 Sistem pam digunakan jika turus tekanan pengguna rendah atau pengguna
berada di tempat yang lebih tinggi daripada sumber air yang telah diolah .
 Di dalam sistem ini, air yang telah diolah di pam terus ke dalam paip utama
tanpa storan .
 Kurang digunakan untuk mengagihkan air ke pengguna.
 Digunakan di kawasan tanah rata atau tanah rendah
 Air terawat dipam dari loji rawatan air ke tangki simpanan menggunakan
pam penggalak.
 Air terawat dari tangki simpanan dipam ke premis pelanggan.

12. SISTEM GABUNGAN GRAVITI DAN
PAM
 Dalam sistem ini, air yang telah dirawat dipamkan naik pada kadar yang
tetap untuk disimpan di dalam storan air diparas yang tinggi .
 Seterusnya pengagihan air ke pengguna dari kolam simpanan tadi dibuat
melalui daya graviti .
 Sistem ini paling kerap digunakan kerana faktor keberkesanannya dan kos
yang rendah.
 Digunakan di kawasan yang mempunyai kepelbagaian permukaan muka
bumi.
 Pam penggalak digunakan untuk mengepam air terawat dari tanah rendah
untuk disalurkan ke tangki simpanan.
 Kedudukan tangki simpanan di kawasan tinggi memberi tekanan pada air
untuk disalurkan ke premis pelanggan di kawasan rendah.

14. LAYOUT OF
DISTRIBUTION
NETWORK SYSTEM

15.  Jalanraya merupakan media yang sesuai bagi menyusunatur paip bekalan
air dan biasanya di tanam di dalam tanah mengikut susunatur jalanraya
 Didalam kawasan bandar, terdapat beberapa sistem rangkaian agihan paip
yang digunakan mengikut keperluan dan kesesuaian.
 Pada amnya terdapat empat sistem jenis rangkaian atau susunatur paip
agihan iaitu:
a) Sistem hujung mati
b) Sistem grid
c) Sistem bulatan atau gelang
d) Sistem jejarian

16. Sistem hujung mati
 Biasanya terdapat di bandar-bandar yang lama yang tidak dirancang
sepenuhnya.
 Sistem ini berkembang mengikut pembangunan bandar, oleh itu sesuai
digunakan untuk bandar yang berkembang secara tidak teratur atau untuk
skim perumahan.
 Sesuai untuk skim perumahan kerana kosnya rendah dan senang untuk
pembangunan seterusnya.

18. Sistem grid
 Didalam sistem ini, paip-paip retikulasi dan pencawangnya dihubungkan
diantara satu sama lain
 Rangkaian paip ini biasanya digunakan dikawasan bandar-bandar yang
terancang.
 Walaubagaimanapun, tidak semua paip retikulasi bersambungan diantara
satu sama lain.

20. Sistem bulatan atau gelang
 Lebih kurang sama seperti sistem grid
 Perbezaannya, ia mempunyai satu gelang sama ada berbentuk bulat atau
segiempat yang disediakan di sekitar kawasan yang memerlukan bekalan air
dengan paip utama mengelilingi kawasan bekalan.
 Sistem ini sesuai digunakan bagi bandar yang mempunyai sistem jalanraya
yang teratur dan lurus
 Biasanya digunakan terutama untuk membekalkan air kepada satu kawasan
yang berpendudukan padat supaya kawasan tersebut mempunyai tekanan
air yang tinggi.

22. Sistem jejarian
 Sesuai digunakan untuk bandar atau skim perumahan yang mempunyai
susunatur jalanraya berbentuk jejari.

24. FUNCTIONS OF VARIES TYPES OF
VALVES
 Injap pada paip adalah digunakan untuk memberhentikan aliran,
memisahkan aliran, memulakan aliran atau mengawal aliran.
 Fungsi-fungsi injap:
a) Membuka atau menutup aliran sesuatu bendalir.
b) Boleh dilaraskan untuk kesesuaian halaju aliran.
c) Hanya membenarkan aliran pada satu arah sahaja.
d) Mengeluarkan bendalir daripada sistem.
e) Melepaskan udara dari dalam paip dan membolehkan udara masuk
kedalam paip apabila paip kosong.
f) Melegakan tekanan dari dalam paip.
g) Mengurangkan tekanan air.
h) Membuang kotoran dari dalam paip air.

25.  Jenis-jenis injap seperti berikut:
a) Injap berhenti/ pintu
◦ digunakan untuk mengawal kadar aliran serta tekanan dan
menghentikan aliran air.
◦ Injap yang bersaiz kecil ( < 100 mm ) adalah dari jenis ‘stop
cock’ dan yang >100 mm adalah dari jenis injap sluis.
b) Injap kupu-kupu
◦ digunakan untuk mengawal kadar aliran air sahaja pada paip-
paip yang bersaiz melebihi 450 mm
c) Injap keruk
◦ adalah injap sluis yang digunakan untuk kerja mengeruk.
◦ Saiz paip mengeruk adalah 1/3 dari saiz paip utama.

26. d) Injap udara
◦ terdiri dari dua jenis injap iaitu injap udara orifis tunggal dan injap
udara berorifis kembar
◦ Injap udara orifis tunggal digunakan untuk mengeluarkan udara
terkumpul dalam paip
◦ Injap udara orifis berkembar pula digunakan untuk mengeluarkan
udara terkumpul dan membenarkan udara masuk dalam paip.
◦ Kesemua paip agihan, paip retikulasi dan paip hantaran mempunyai
injap udara.
e) Injap sehala
◦ berfungsi hanya untuk membenarkan aliran sehala sahaja.

27. f) Injap bebola
◦ digunakan untuk membenarkan air berada pada paras tertentu sahaja.
g) Injap pengurang/ pelega tekanan
◦ bertujuan untuk merendahkan tekanan terutamanya bagi zon-zon yang
boleh berlaku kerosakan paip disebabkan tekanan tinggi.
h) Injap tekanan menanggung
◦ digunakan untuk mengekalkan tekanan pada tahap tertentu.
i) Injap aliran malar
 digunakan untuk menetapkan kadar aliran air

28. VALVE:BUTTERFLY VALVE

29. VALVE:GATE VALVE

30. VALVE: BALL VALVE

31. VALVE: ONE WAY VALVE

32. VALVE:PRESURE VALVE

33. VALVE:

34. VALVE: AIR VALVE

35. VALVE: FIRE HYDRANT VALVE

37. SOURCE OF NON-
RETURNED WATER
(NRW)

38. Punca-punca utama NRW
a) Kebocoran 15% - 35%
b) Meter Underegistered 3% - 10%
c) Kecurian 2% - 10%
d) Faktor lain 5% - 10%
Klasifikasi punca-punca NRW
 Kebocoran di reservoir/tangki simpanan
 Kebocoran dalam sistem rangkaian paip
 Meter tidak berfungsi
 Bacaan meter rendah
 Kegunaan operasi (Flushing, Cuci Filter, Cuci Tangki)
 Kegunaan bomba semasa kecemasan
 Premis yang diberi pengecualian bil air terhad (Surau, Masjid, Pusat Kebajikan)
 Sambungan Haram-Kegiatan Curi Air dan setinggan
 Kerosakan pada peralatan paip

39. i. Paip Agihan
 Kebocoran boleh berlaku di mana-mana dalam system agihan. Ia mungkin
disebabkan oleh paip utama pecah, kerugian sebab injap terbuka, ferrule
bocor, paip penghantaran, penyendal injap sluis, injap berhenti atau pili
bomba yang rosak. Kebanyakan keocoran berlaku dalam sistem agihan.
ii. Paip Utama
 Air selalunya bocor atau terlepas melalui paip pecah, pembukaan injap dan
penyendal injap sluis, pili bomba dan sambungan yang rosak.
 Kebocoran adalah kebiasaannya kecil dan tidak bergantung kepada garis
pusat paip.Pada lazimnya, paip lama akan mengalami kebocoran yang lebih
banyak daripada paip yang baru.

40. iii. Kerugian Kolam Air
 Kerugian adalah disebabkan limpahan akibat tiada atau kerosakan alat
kawalan paras kolamair yang lama mempunyai tahap kebocoran yang lebih
tinggi daripada yang baru. Pengawasan yang kerap untuk mengesan
kebocoran jarang dilakukan disebabkan tahap kebocoran adalah terlalu
kecil. Namun, pengawasan untuk keselamatan struktur dan kualiti air adalah
penting dan selalu dilakukan.
iv. Penggunaan Haram dan Setinggan
 Penggunaan haram dan setinggan adalah kerugian disebabkan penggunaan
tak bermeter terutamanya dalam kawasan penduduk padat. Penghuni
setinggan terpaksa mengambil air dengan membuka injap atau hidran,
membuat penyambungan haram atau menghadapi kerenah pengurusan
untuk mendapat bekalan.

41. v. Pemadaman Kebakaran
 Air untuk pemadaman kebakaran bagi harta industri dan perdagangan
selalunya mempunyai meter sendiri terutamanya bagi harta yang membuat
pemasangan ‘sprinkler system’. Tetapi penggunaan air untuk tujuan
pemadaman kebakaran dari pili bomba tepi jalan adalah termasuk dalam
NRW.
vi. Kegunaan Operasi
 Kegunaan ini adalah untuk kerja pembersihan dan pengerukan paip atau
kolam berjadual, yang selalunya menggunakan air kuantiti yang terlalu kecil.

42. vii. Meter-under-registration (MUR)
 MUR mungkin disebabkan oleh pembacaan meter yang rosak atau
pencatatan bacaan meter yang salah. 3 faktor lain MUR adalah:-
a. under recording of flow, dimana meter aliran beroperasi dibawah
bacaan tubir tepat (threshold of accurate registration)
b. kemerosotan ketepatan mengikut masa, komponen gear yang haus
akan memperlahankan meter dan memberi bacaan ‘under recording’.
c. kesan butiran bendasing dalam air yang akan menyumbatkan penapis
atau pemancit dalam meter, atau dalam meter yang besar melalui
bahagian bergerak meter.

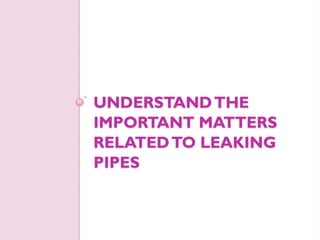

43. UNDERSTAND THE
IMPORTANT MATTERS
RELATED TO LEAKING
PIPES

44. FAKTOR-FAKTOR YANG
MEMPENGARUHI KEBOCORAN
 Tekanan
 Pergerakkan tanah
 Keratan pada paip
 Mutu bahan dan kerja yang kurang baik
 Ciri tanah
 Beban lalulintas
 Usia paip

45. Tekanan
 Tekanan mempengaruhi kerugian dalam beberapa cara:
i. Kadar kebocoran
ii. Kekerapan pecah
iii. Pusuan
iv. Turun naik tekanan

46. Pergerakan tanah
 Pergerakan Tanah yang dimaksudkan di sini adalah pergerakan yang
kecil iaitu disebabkan oleh perubahan kandungan lembapan di dalam
tanah.
 Apabila tanah kering, ia mengecut dan apabila tanah menepu dengan
kelembapan ia akan mengembang.
 Pengembangan dan pengecutan tanah yang silih berganti boleh
menyebabkan paip gagal dan bocor.
 Begitulah juga kesannya apabila berlaku tanah runtuh yang
menyebabkan tegangan pada paip.

47. Karatan pada paip
 Karatan berlaku akibat tindakbalas kimia yang mengakibatkan
pergerakan arus elektrik. Akibat dari pergerakan itu, anod yang lebih
reaktif akan mengalami karatan galvanik. Ada dua cara karatan
galvanik menyerang paip iaitu dalaman atau secara luaran.
 Karatan dalaman adalah disebabkan air yang agresif. Biasanya air
yang lebih keasidannya adalah agresif. Begitu juga jika kandungan
klorida atau sulfat didapati tinggi dalam air.
 Manakala, karatan luaran adalah disebabkan oleh perbezaan dalam
kandungan air tanah sepanjang paip berkenaan. Serangan karatan
secara anaerobik boleh berlaku apabila logam itu sentiasa
ditenggelami air.
 Karatan luaran juga boleh berlaku disebabkan oleh penyambungan
dua bahan logam yang berbeza.

48. Mutu bahan dan kerja yang kurang
baik
 Mutu bahan yang tidak memnuhi spesifikasi serta kerja yang tidak
diawasi dengan sempurna akan menghasilkan sistem bekalan air
yang mempunyai kadar kebocoran yang tinggi.

49. Ciri tanah
 Adalah jelas bahawa jenis tanah berbeza mempunyai ciri-ciri
mengakis yang berlainan. Sesetengah tanah hampir tidak
mempengaruhi keadaan paip, tetapi bagi tanah liat Lias (Lias Clay)
atau alluvium adalah amat agresif.
 Hakisan luaran ini menyebabkan ketebalan paip berkurangan dan
keupayaan daya tahannya terhadap daya luar juga berkurangan.Titik
kelemahan ini akan menjadi tempat kebocoran sekiranya pembaikan
tidak dilakukan.
 Selain itu, keadaan berasid juga menggalakkan proses pengoksidaan,
lalu proses pengaratan juga senang berlaku.

50. Beban lalu lintas
 Sistem bekalan air harus ditanam di bawah tanah mengikut
kedalaman yang mencukupi.
 Sekiranya ia ditanam pada kedalaman yang kurang, getaran daripada
lalu lintas di atasnya akan memecahkan paip bekalan air. Air yang
meresap keluar bukan sahaja menyumbang kepada tahap NRW
tetapi juga merosakkan struktur jalan.
 Adalah dicadangkan bahawa paip ditanam di bawah kedalaman
dalam lingkungan 0.8m hingga 1.2m.

51. Usia paip
 Kemerosotan struktur dan kelesuan sistem paip meningkatkan
kebocoran berlaku. Peningkatan usia paip menambahkan kadar
kebocoran berlaku.
 Proses ‘penuaan’ ini tidak dapat dihentikan, maka penggantian
struktur paip baru adalah perlu dalam proses pengawalan
kebocoran.
 Pemilihan penggunaan paip perlu dirancang dengan teliti agar jangka
hayat paip yang digunakan boleh dimaksimumkan.

52. PROSEDUR MENGUKUR
KEBOCORAN
 Punca kebocoran dikategorikan dalam tiga bahagian:-
i. kolam air
ii. paip utama
iii. paip agihan
 Dari kajian, kebocoran dari kolam air dan paip utama adalah kecil
dan jika ianya wujud, ia akan dapat dikesan dengan mudah.
 Manakala, kebocoran paip agihan adalah tinggi dan sukar untuk
dikesan.
 Terdapat dua cara untuk menganggarkan tahap kebocoran: (i) secara
terus, dan (ii) secara tidak langsung.

53. SECARA TERUS

54. Kebocoran kolam air
 Bagi menentukan kadar kebocoran dari kolam air, penurunan aras
air dalam kolam diukur dengan menggunakan penderia ke dalaman
(depth sensor) dengan menutup semua injap keluar.
 Terlebih dahulu, injap-injap ini perlu diuji bagi memastikan bahawa
ianya tidak bocor.
 Pengukuran dilakukan selama 6 hingga 24 jam.

55. Kebocoran paip utama
 Pengukuran kadar kebocoran dari paip utama adalah berbeza
dengan kebocoran pada paip agihan. Ini adalah kerana paip utama
tidak melibatkan banyak penyambungan.
 Sebelum ujian kebocoran dijalankan, setiap injap penyambungan
antara 2 hujung paip yang perlu diuji ditutup.
 Bacaan diambil pada tolok yang diletakkan diantara dua hujung yang
ditutup.
 Bacaan yang ditunjukkan pada meter adalah kebocoran bagi paip
utama tersebut.
Masa Bacaan Isipadu
Meter
1017 0.036 0.125
Jadual: Data Kebocoran Paip Utama
1027 0.0161 0.108
1037 0.269 0.110
Kadar Bocor 0.106
m3/10min

56. Kebocoran dari paip agihan
 Kebocoran dari paip agihan dapat ditentukan dengan mendapat
aliran air minima (selalunya di sebelah malam) bagi sesuatu kawasan
yang telah dipisahkan dari kawasan lain atau hanya memperolehi
bekalan air melalui meter sahaja.
 Kaedah ini dinamakan kaedah ‘waste meter metering’.

57. SECARA TIDAK
LANGSUNG

58. Pengukuran secara tidak langsung
 Pengukuran secara tidak langsung boleh merangkumi ketiga-tiga
lokasi kebocoran atau sebahagian daripadanya mengikut sempadan
kawasan yang hendak dikaji.
 Ianya melibatkan penyukatan kadar aliran masuk dan keluar dari
kawasan tersebut dan penyukatan atau anggaran komponen
penggunaan air yang selain dari kebocoran.
 Komponen penggunaan air yang selain daripada kebocoran adalah
seperti:-
◦ penggunaan bermeter, M
◦ Aliran di bawah rekod (flow under recording), U
◦ Penggunaan yang dibenarkan tetapi tidak dimeter seperti
penggunaan bomba atau kebakaran dan kerja pergerakan bagi
tujuan penyenggaraan, D
◦ Penggunaan tanpa kebocoran, I
 Rumusan untuk mendapatkan nilai kebocoran adalah:-
Kebocoran = Aliran masuk-Aliran keluar- (M+U+D+I)

59. KAEDAH MENGESAN
KEBOCORAN
 Visual inspection
 Sounding inspection
 Leak noise sounding conductor usage
 Gas tracer

60. KAEDAH PENGAWALAN
 Kaedah pengawalan merangkumi pelbagai sudut baik dari segi
pengawasan dan juga peralatan.
 Kaedah pengawalan dilakukan adalah untuk mengetahui jumlah air
yang sebenar yang telah digunakan oleh pengguna dengan kuantiti
air yang dikeluarkan sebenar selepas dirawat dan bertujuan untuk
mengurangkan kadar kehilangan bagi mengatasi kerugian yang
ditanggung oleh pihak pengeluar dari masa kesemasa.
i. Kawalan tekanan
ii. Kawalan pasif
iii. Pemerun rutin
iv. Pemeteran air terbuang
v. Distric metering
vi. Pemeteran bergabung

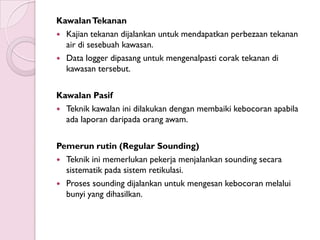

61. Kawalan Tekanan
 Kajian tekanan dijalankan untuk mendapatkan perbezaan tekanan
air di sesebuah kawasan.
 Data logger dipasang untuk mengenalpasti corak tekanan di
kawasan tersebut.
Kawalan Pasif
 Teknik kawalan ini dilakukan dengan membaiki kebocoran apabila
ada laporan daripada orang awam.
Pemerun rutin (Regular Sounding)
 Teknik ini memerlukan pekerja menjalankan sounding secara
sistematik pada sistem retikulasi.
 Proses sounding dijalankan untuk mengesan kebocoran melalui
bunyi yang dihasilkan.

62. Pemeteran air terbuang (Waste Metering)
 Kaedah yang melibatkan kawasan yang kecil.
 Air akan masuk melalui satu punca paip sahaja dan paip dipasang
bulkmeter.
Distric Metering
 Meter dipasang dikesemua paip masuk dan keluar untuk kawasan
sistem retikulasi.
 Melalui pembacaan meter, penggunaan air untuk kawasan kawalan
dapat ditentukan.
 Penggunaan air yang jauh berlebihan dari penggunaan normal
menunjukkan kebocoran dalam kawasan tersebut.
Pemeteran Bergabung (Combined Metering)
 Teknik ini menggabungkan teknik waste metering dan distric
metering

63. UNDERSTAND THE
CHARACTERISTICS OF
THE STORAGE AND
BALANCING RESERVOIR

64. FUNGSI UTAMA TANGKI ATAU
KOLAM SIMPANAN ADALAH:
 Untuk menyediakan simpanan air terawat bagi meminimumkan
gangguan bekalan semasa berlaku kerosakkan paip.
 Untuk menyediakan simpanan air terawat bagi menghadapi
permintaan yang turun-naik disebabkan oleh perubahan kadar
permintaan dan kadar bekalan.
 Berfungsi sebagai tangki pemecah tekanan dimana julat perbezaan
paras di kawasan bekalan dibahagikan kepada zon-zon.
 Untuk menyediakan simpanan air bagi tujuan memadam kebakaran.
Jumlah simpanan kecemasan yang diperlukan menetukan saiz tangki.
 Untuk menyamakan kadar pengepaman harian.

65. FUNGSI UTAMA TANGKI
PENGIMBANG ADALAH:
 Untuk menerima air terawat secara berpam dan mengagihkannya ke
beberapa tangki perkhidmatan dan biasanya dibina berdekatan
dengan loji
 Sekiranya berlaku pengurangan isipadu pada mana-mana tangki
perkhidmatan, air akan mengalir masuk dari tangki pengimbang.
 Dengan adanya tangki ini, kadar alir ke tangki perkhidmatan dapat
dikekalkan turusnya di antara dua tangki.

66. FAKTOR-FAKTOR YANG MEMPENGARUHI
PEMILIHAN BAHAN-BAHAN PEMBINAANNYA
ADALAH:
 Jangka hayat bahan dan kebaikkannya
 Jumalah kapasiti yang diperlukan
 Kekuatan struktur bahan
 Lokasi dan keadaan persekitaran
 Rintangan terhadap kakisan dan lelasan dalaman dan luaran.

67. JENIS-JENIS BAHAN PEMBINAAN
KOLAM/TANGKI AIR SIMPANAN
 Kolam konkrit bertetulang
 Kolam konkrit pra-tegasan
 Tangki keluli tertekan bergalvani (GPS)
 Tangki kekaca gentian bertetulang poliestar (FRP)
 Tangki keluli terlakur dengan kekaca (SFG)

68. Kolam konkrit bertetulang
 Lebih digemari kerana penyelenggaraan yang murah dan hayat
kegunaan yang menjimatkan.
 Boleh dibina atas tanah atau ternaik mengikut keperluan tekanan
dan keadaan tapak.
 Bentuk kolam boleh dibuat sama ada bentuk bulat atau segiempat.
 Bentuk bulat lebih murah dari bentuk segiempat terutamanya jika
isipadu kolam kurang dari 13,500 m3 disebabkan oleh penjimatan
rekabentuk struktur dan geometri.
 Bentuk segiempat digunakan apabila pembinaan kolam bulat adalah
tidak menjimatkan atau ketiadaan ruang didapati.
 Tangki ternaik dipilih apabila tiada terdapat tanah tinggi untuk
mencapai keperluaan tekanan. Tangki ternaik adalah lebih mahal di
samping aspek astetik yang perlu diambil kira.
 Pembinaan tangki perlulah mematuhi BS 5337.

69. Kolam konkrit pra-tegasan
 Di Malaysia, pembinaan tangki/kolam menggunakan konkrit
prategasan hanyalah melibatkan pembinaan di atas tanah sahaja dan
tidak bagi pembinaan tangki ternaik.
 Kolam/tangki yang > 13,500 m3 selalunya dibina dalam bentuk
segiempat.

70. Tangki keluli tertekan bergalvani
(GPS)
 Tangki keluli tertekan selalu digunakan sebagai tangki simpanan dan
boleh dibina dalam masa yang singkat.
 Jarang sekali terbina di atas tanah dan selalunya ternaik dan
bergalvani.
 Panel keluli tertekan boleh didapati dalam pasaran dan
pembinaannya bersama-sama struktur keluli penyokong boleh
disiapkan dengan cepat.
 Kos pembinaannya adalah murah dengan hayat yang lebih pendek
serta memerlukan kos penyenggaraan yang lebih mahal.
 Bagi mengurangkan kekaratan, keluli tertekan adalah bergalvani
dengan nat dan bol dari bahan keluli tahan karat atau keluli lembut
bergalvani.
 Jenis tangki ini adalah kurang sesuai dibina dilokasi persisiran pantai
yang mana persekitarannya adalah merupakan penggalak kepada
berlakunya pengaratan.

71. Tangki kekaca gentian bertetulang
poliestar (FRP)
 Tangki FRP mempunyai bentuk dan dibina sama seperti tangki keluli
tertekan.
 Ia mempunyai panel FRP dan mampu menerima antara 1 m3 hingga
2300 m3 air.
 Bahan panel ini adalah dari gabungan unsaturated polyster resin
dan fibreglass.
 Kelebihan FRP adalah penyenggaraan yang minima disebabkan panel
tangki yang tahan karat, tangki yang mudah dan cepat untuk dibina
dalam berbagai saiz dan disebabkan tangki ini ringan maka struktur
penyokong tangki boleh direkabentuk supaya ianya murah.

72. Tangki keluli terlakur dengan
kekaca (SFG)
 Tangki ini dibentuk dengan panel sama seperti FRP dan GPS dari
bahan ‘steel fussed with glass’ untuk menghasilkan permukaan licin,
geseran rendah, keras dan kedap air.
 Kerja penyenggaraan tangki ini adalah minima dan dibina kedua-
duanya di atas tanah dan ternaik di atas struktur keluli dan konkrit
bertetulang.

73. STEEL TANK

74. ELEVATED CIRCULAR TANK

75. GROUND CIRCULAR TANK

76. MUSHROOM TANK

77. KOMPONEN UMUM KOLAM /
TANGKI AIR
 Paip masuk
 Paip keluar
 Paip limpah
 Paip keruk
 Pengalihudara
 Lurang
 Tangga
 Penunjuk paras air
 Perparitan

78. Paip masuk
 Saiz paip air masuk dipilih untuk memastikan aliran masuk sentiasa
mencukupi.
 Untuk aliran graviti, injap bebola sehingga saiz 400 mm digunakan
untuk menghentikan aliran apabila air dalam kolam mencapai paras
tertentu.

79. Paip keluar
 Paip air keluar disambung pada paras yang rendah iaitu 3” hingga 1’
dari lantai kolam dan terletak serenjang dengan kedudukan paip air
masuk.
 Penutup saring yang diperbuat dari sama ada besi tuang, aluminium
atau keluli tahan karat akan dipasang pada paip bersama-sama
dengan injap sluis.
 Pada lazimnya, lebih dari satu paip keluar akan dipasang bagi satu-
satu kolam.

80. Paip limpah
 Ianya digunakan untuk menyalirkan air limpah sekiranya paip air
keluar mengalami kerosakan.
 Saiz paip air limpah adalah lebih besar daripada paip air masuk.

81. Paip keruk/cuci
 Paip air keruk atau paip air buang diletakkan dibahagian yang
terendah pada lantai tangki/kolam dan disambung kepada injap sluis
dalam kebuk yang sama dengan paip air limpah.
 Saiz paip mestilah cukup besar untuk mengosongkan tangki dalam
masa tidak lebih dari 6 jam.

83. Pengalihudara
 Keperluan kepada bolong air adalah untuk membenarkan udara
keluar dan masuk secara bebas dari kolam atau tangki.
 Jaring serangga dan binatang juga perlu dipasang untuk mengelakkan
pencemaran berlaku pada air dalam kolam.

84. Lurang
 Digunakan bagi tujuan pemeriksaan dan peyenggaraan di bahagian
dalam.
 Biasanya dibina pada bumbung dan mempunyai saiz lubang yang
secukupnya supaya pekerja dapat masuk ke dalamnya tanpa
halangan.
 Mestilah sentiasa dalam keadaan tertutup dan kalis air supaya air
hujan dan sampah sarap seperti daun kering tidak boleh memasuki
tangki.

85. Tangga
 Bagi menghubungkan aras bawah ke bahagian atas iaitu bumbung
tangki atau kolam simpanan bagi tujuan pemeriksaan dan
penyenggaraan yang dijalankan dari semasa ke semasa.
 Ada juga tangga disediakan di bahagian dalam tangki bagi
memudahkan seseorang turun dan naik didalam tangki.

86. Penunjuk paras air
 Digunakan untuk mengetahui paras air didalam tangki tanpa
membuka penutup lurang untuk mengetahui paras air di dalamnya.
 Seseorang hanya melihat pada penunjuk ini untuk mengetahui paras
air didalam tangki.
 Ia terletak dibahagian luar tangki atau kolam simpanan dengan
senggatan didalam meter atau kaki.
 Kadangkala penunjuk ini digunakan untuk menguji kebocoran pada
tangki.

87. THAT’S ALL FOR
TODAY…..
