1. PERPAIPAN

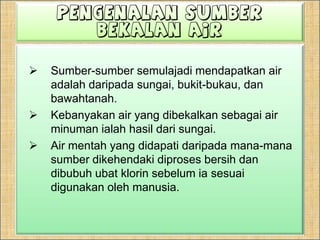

2. PengenalanSumberBekalan AirSumber-sumber semulajadi mendapatkan air adalah daripada sungai, bukit-bukau, dan bawahtanah. Kebanyakan air yang dibekalkan sebagai air minuman ialah hasil dari sungai.Air mentah yang didapati daripada mana-mana sumber dikehendaki diproses bersih dan dibubuh ubat klorin sebelum ia sesuai digunakan oleh manusia.

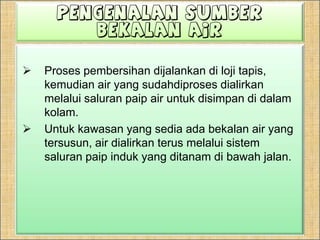

3. PengenalanSumberBekalan AirProses pembersihan dijalankan di loji tapis, kemudian air yang sudahdiproses dialirkan melalui saluran paip air untuk disimpan di dalam kolam.Untuk kawasan yang sedia ada bekalan air yang tersusun, air dialirkan terus melalui sistem saluran paip induk yang ditanam di bawah jalan.

4. Bekalan Air DomestikSistemterusDikenalijugasebagaisistemtanpatangkisimpananKelengkapankebersihandibekalkandengan air sejuksecaraterusdaripadapaiputamaKebaikanKurangrisikopencemaran airTekanan air adalahtinggiPemasangandanpenyelenggaraanmudahKekuranganTidaksemuatempatpengeluaranakanmendapat airBolehmenyebabkanberlakunyagegaran airTekanan air rendahsemasawaktupuncak

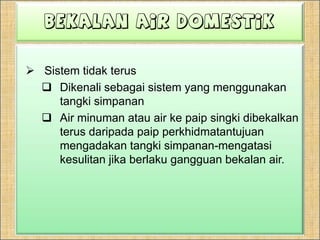

5. Bekalan Air DomestikSistemtidakterusDikenalisebagaisistem yang menggunakantangkisimpananAir minumanatau air kepaipsingkidibekalkanterusdaripadapaipperkhidmatantujuanmengadakantangkisimpanan-mengatasikesulitanjikaberlakugangguanbekalan air.

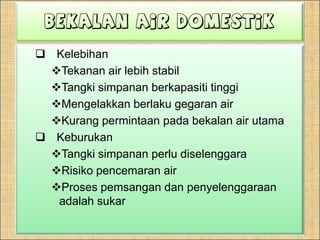

6. Bekalan Air DomestikKelebihanTekanan air lebihstabilTangkisimpananberkapasititinggiMengelakkanberlakugegaran airKurangpermintaanpadabekalan air utamaKeburukanTangkisimpananperludiselenggaraRisikopencemaran airProsespemsangandanpenyelenggaraanadalahsukar

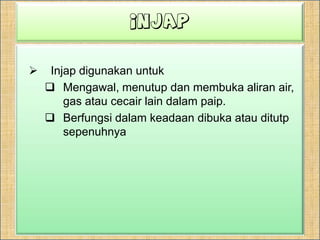

7. INJAP InjapdigunakanuntukMengawal, menutupdanmembukaaliran air, gas ataucecair lain dalampaip.Berfungsidalamkeadaandibukaatauditutpsepenuhnya

8. Jenis-jenisInjapInjaptahan (sluis)InjappepintuInjapbebolaInjapsehala

9. Injaptahan (sluis)DipasangpadapaiputamaDigunakanuntukmenghentikanaliran air apabila:-KerjapembaikanpaiputamaMengawaltekanan air secukupnyaMembuang air yang kotordidalampaiputamaSaizmengikutsaizpaip yang digunakan

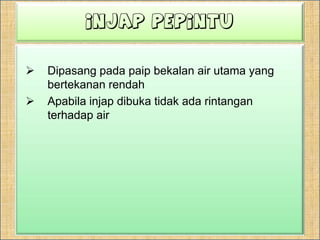

10. InjappepintuDipasangpadapaipbekalan air utama yang bertekanan rendahApabilainjapdibukatidakadarintanganterhadap air

11. InjapbebolaDipasangpadatangkisimpanan air dantangkisemburanBertujuanuntukmengawalkemasukan air kedalamtangkiMemberhentikanbekalan air secaraautomatikapabilaaras air yang dikehendakitelahdiperolehInjapdikendalikanoelhpelampungberbentukbebola

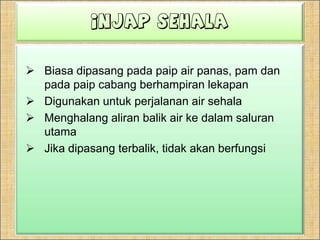

12. InjapsehalaBiasadipasangpadapaip air panas, pamdanpadapaipcabangberhampiranlekapanDigunakanuntukperjalanan air sehalaMenghalangaliranbalik air kedalamsaluranutamaJikadipasangterbalik, tidakakanberfungsi

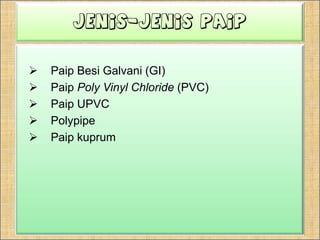

13. Jenis-jenisPaipPaipBesi Galvani (GI)PaipPoly Vinyl Chloride (PVC)PaipUPVCPolypipePaipkuprum

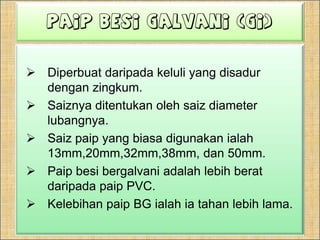

14. PaipBesi Galvani (GI)Diperbuatdaripadakeluli yang disadurdenganzingkum.Saiznyaditentukanolehsaiz diameter lubangnya.Saizpaip yang biasadigunakanialah 13mm,20mm,32mm,38mm, dan 50mm.Paipbesibergalvaniadalahlebihberatdaripadapaip PVC.Kelebihanpaip BG ialahiatahanlebih lama.

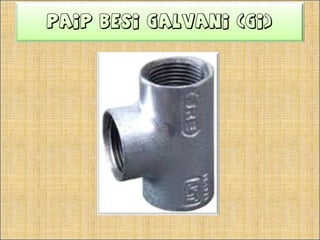

15. PaipBesi Galvani (GI)

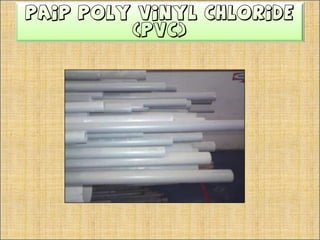

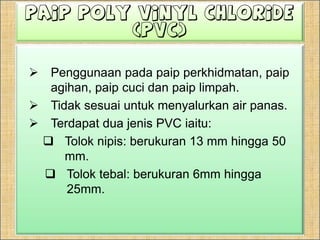

16. Paip Poly Vinyl Chloride (PVC)Penggunaanpadapaipperkhidmatan, paipagihan, paipcucidanpaiplimpah.Tidaksesuaiuntukmenyalurkan air panas.Terdapatduajenis PVC iaitu:Toloknipis: berukuran 13 mm hingga 50 mm.Toloktebal: berukuran 6mm hingga 25mm.Paip Poly Vinyl Chloride (PVC)

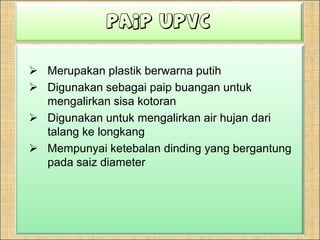

17. Paip UPVCMerupakanplastikberwarnaputihDigunakansebagaipaipbuanganuntukmengalirkansisakotoranDigunakanuntukmengalirkan air hujan dari talang ke longkangMempunyaiketebalandinding yang bergantungpadasaiz diameter

18. Paip UPVC

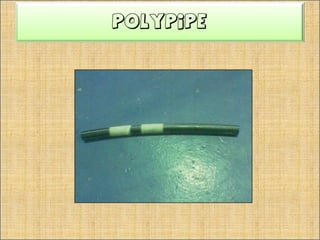

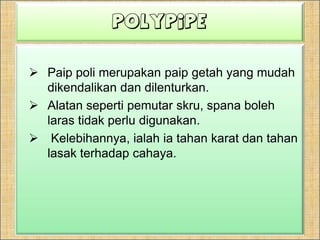

19. PolypipePaippolimerupakanpaipgetah yang mudahdikendalikandandilenturkan.Alatansepertipemutarskru, spanabolehlarastidakperludigunakan. Kelebihannya, ialahiatahan karat dantahanlasakterhadapcahaya.

20. Polypipe

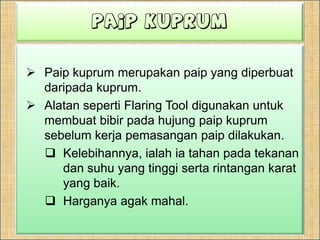

21. PaipkuprumPaipkuprummerupakanpaip yang diperbuatdaripadakuprum.Alatanseperti Flaring Tool digunakanuntukmembuatbibirpadahujungpaipkuprumsebelumkerjapemasanganpaipdilakukan.Kelebihannya, ialahiatahanpadatekanandansuhu yang tinggisertarintangan karat yang baik.Harganyaagakmahal.

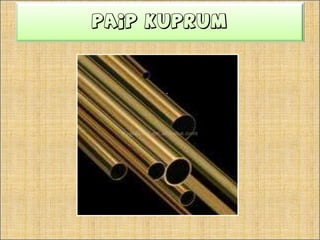

22. Paipkuprum

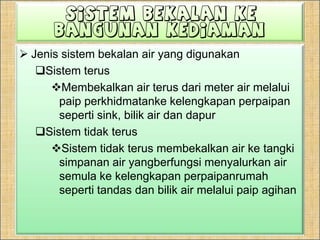

23. SistemBekalanKeBangunanKediamanJenissistembekalan air yang digunakanSistemterusMembekalkan air terus dari meter air melalui paip perkhidmatanke kelengkapan perpaipan seperti sink, bilik air dan dapurSistemtidakterusSistem tidak terus membekalkan air ke tangki simpanan air yangberfungsi menyalurkan air semula ke kelengkapan perpaipanrumah seperti tandas dan bilik air melalui paip agihan

24. Sistemterus

25. Sistemtidakterus

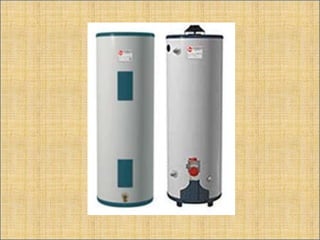

26. Bekalan Air PanasAlatpemanasjenistangkiBolehdidapatidenganmuatan air panasantara 20 liter hingga 130 literAir sejukdibekalkankepadaalatinisecaraterusataudaritangkisimpanan airAir panasdaritangkiinidisalurkanke tab mandidanbesenDiletakkandiaras yang tinggi

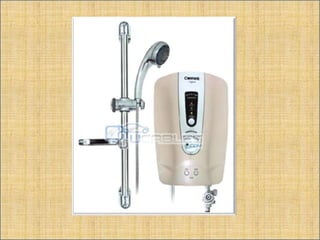

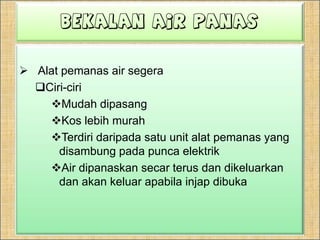

28. Bekalan air panasAlatpemanas air segeraCiri-ciriMudahdipasangKos lebihmurahTerdiridaripadasatu unit alatpemanas yang disambungpadapuncaelektrikAir dipanaskansecarterusdandikeluarkandanakankeluarapabilainjapdibuka

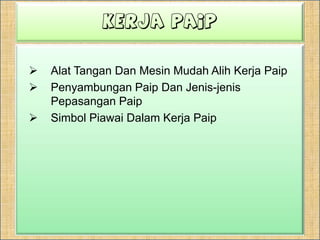

30. KerjaPaipAlatTangan Dan MesinMudahAlihKerjaPaipPenyambunganPaip Dan Jenis-jenisPepasanganPaipSimbolPiawaiDalamKerjaPaip

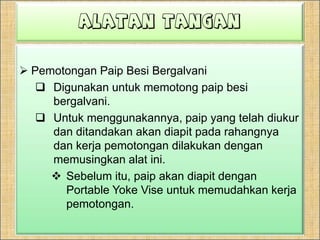

31. ALATAN TANGANPemotonganPaipBesiBergalvaniDigunakanuntukmemotongpaipbesibergalvani.Untukmenggunakannya, paip yang telahdiukurdanditandakanakandiapitpadarahangnyadankerjapemotongandilakukandenganmemusingkanalatini.Sebelumitu, paipakandiapitdengan Portable Yoke Vise untukmemudahkankerjapemotongan.

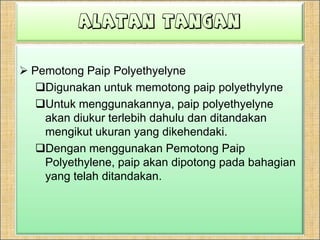

32. ALATAN TANGANPemotongPaipPolyethyelyneDigunakanuntukmemotongpaippolyethylyneUntukmenggunakannya, paippolyethyelyneakandiukurterlebihdahuludanditandakanmengikutukuran yang dikehendaki.DenganmenggunakanPemotongPaip Polyethylene, paipakandipotongpadabahagian yang telahditandakan.

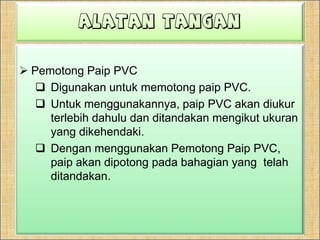

33. ALATAN TANGANPemotongPaip PVCDigunakanuntukmemotongpaip PVC.Untukmenggunakannya, paip PVC akandiukurterlebihdahuludanditandakanmengikutukuran yang dikehendaki.DenganmenggunakanPemotongPaip PVC, paipakandipotongpadabahagian yang telahditandakan.

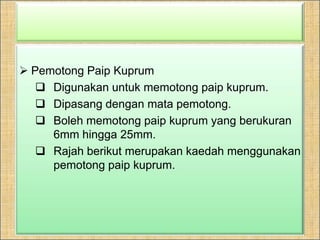

34. PemotongPaipKuprumDigunakanuntukmemotongpaipkuprum.Dipasangdenganmatapemotong.Bolehmemotongpaipkuprum yang berukuran 6mm hingga 25mm.Rajah berikutmerupakankaedahmenggunakanpemotongpaipkuprum.

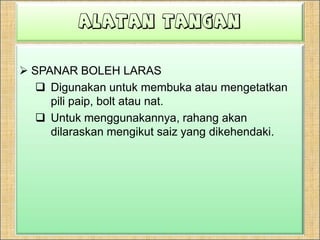

35. ALATAN TANGANSPANAR BOLEH LARASDigunakanuntukmembukaataumengetatkanpilipaip, bolt atau nat.Untukmenggunakannya, rahangakandilaraskanmengikutsaiz yang dikehendaki.

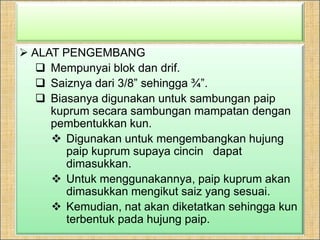

36. ALAT PENGEMBANGMempunyaiblokdandrif.Saiznyadari 3/8” sehingga ¾”.Biasanyadigunakanuntuksambunganpaipkuprumsecarasambunganmampatandenganpembentukkan kun.Digunakanuntukmengembangkanhujungpaipkuprumsupayacincindapatdimasukkan.Untukmenggunakannya, paipkuprumakandimasukkanmengikutsaiz yang sesuai.Kemudian, natakandiketatkansehingga kun terbentukpadahujungpaip.

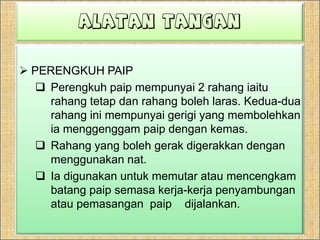

37. ALATAN TANGANPERENGKUH PAIPPerengkuhpaipmempunyai 2 rahangiaiturahangtetapdanrahangbolehlaras. Kedua-duarahanginimempunyaigerigi yang membolehkaniamenggenggampaipdengankemas.Rahang yang bolehgerakdigerakkandenganmenggunakan nat.Iadigunakanuntukmemutarataumencengkambatangpaipsemasakerja-kerjapenyambunganataupemasanganpaipdijalankan.

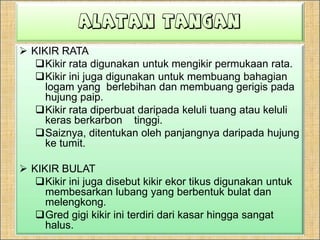

38. ALATAN TANGANKIKIR RATA Kikir rata digunakanuntukmengikirpermukaan rata.Kikirinijugadigunakanuntukmembuangbahagianlogam yang berlebihandanmembuanggerigispadahujungpaip.Kikir rata diperbuatdaripadakelulituangataukelulikerasberkarbontinggi.Saiznya, ditentukanolehpanjangnyadaripadahujungketumit.KIKIR BULATKikirinijugadisebutkikirekortikusdigunakanuntukmembesarkanlubang yang berbentukbulatdanmelengkong.Gredgigikikiriniterdiridarikasarhinggasangathalus.

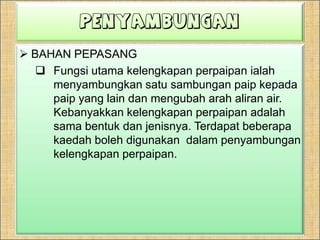

39. penyambunganBAHAN PEPASANGFungsiutamakelengkapanperpaipanialahmenyambungkansatusambunganpaipkepadapaip yang lain danmengubaharahaliran air. Kebanyakkankelengkapanperpaipanadalahsamabentukdanjenisnya. Terdapatbeberapakaedahbolehdigunakandalampenyambungankelengkapanperpaipan.

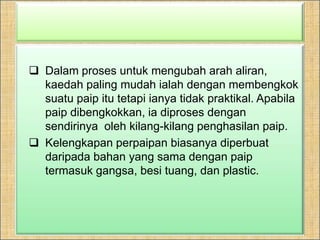

40. Dalamprosesuntukmengubaharahaliran, kaedah paling mudahialahdenganmembengkoksuatupaipitutetapiianyatidakpraktikal. Apabilapaipdibengkokkan, iadiprosesdengansendirinyaolehkilang-kilangpenghasilanpaip.Kelengkapanperpaipanbiasanyadiperbuatdaripadabahan yang samadenganpaiptermasukgangsa, besituang, dan plastic.

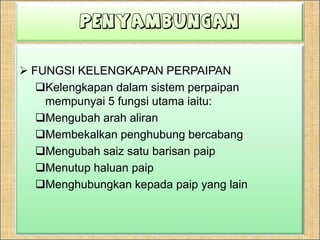

41. penyambunganFUNGSI KELENGKAPAN PERPAIPANKelengkapandalamsistemperpaipanmempunyai 5 fungsiutamaiaitu:MengubaharahaliranMembekalkanpenghubungbercabangMengubahsaizsatubarisanpaipMenutuphaluanpaipMenghubungkankepadapaip yang lain

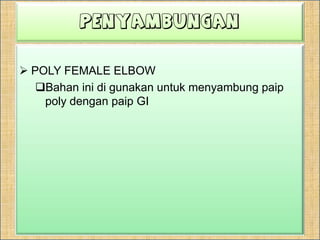

42. penyambunganPOLY FEMALE ELBOWBahaninidigunakanuntukmenyambungpaip poly denganpaip GI

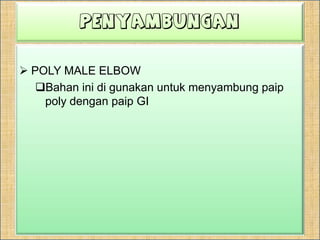

43. penyambunganPOLY MALE ELBOWBahaninidigunakanuntukmenyambungpaip poly denganpaip GI

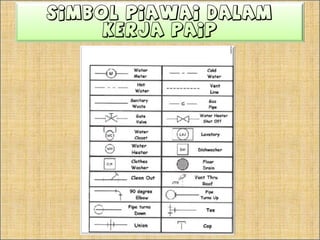

44. Simbolpiawaidalamkerjapaip

45. Simbolpiawaibagiinjap

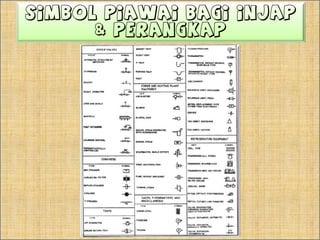

46. Simbolpiawaibagiinjap & perangkap
