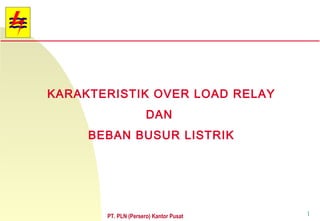

1. PT. PLN (Persero) Kantor Pusat 1
KARAKTERISTIK OVER LOAD RELAY
DAN
BEBAN BUSUR LISTRIK

2. PT. PLN (Persero) Kantor Pusat 2
PEMBATAS DAYA DENGAN RELE BEBAN LEBIH 3 FASA
MEMPUNYAI KARAKTERISTIK WAKTU
YANG MENGACU PADA RUMUS COLD START
DARI KARAKTERISTIK THERMIS RELE BEBAN LEBIH
.t = σ x
[ I ] 2
-
Dimana :
ln
[ I ]2
[ k x Is]2
.t = Waktu dalam menit
σ = konstanta thermis
ln = logaritma bilangan natural
I = Arus beban
.k = Konstanta 1,05
Is = Setelan arus rele
KARAKTERISTIK OLR

3. PT. PLN (Persero) Kantor Pusat 3
NILAI σ DAN Is DIPILIH SEHINGGA MENDAPATKAN
KARAKTERISTIK TRIPPING SEBAGAI BERIKUT :
PADA ARUS WAKTU JATUH
1,05 x In TIDAK TRIP SEBELUM 60 MENIT
TRIP SEBELUM 20 MENIT
TRIP SEBELUM 10 MENIT
DIKOORDINASIKAN DENGAN
PENGAMAN HUBUNG SINGKAT
(OCR)
1,20 x In
1,50 x In
4,00 x In
KHUSUS PELANGGAN TANUR LISTRIK In = 115% x DAYA KONTRAK
In = DAYA KONTRAK

4. PT. PLN (Persero) Kantor Pusat 4
Rele buatan GEC Measurement type MCHNO2
Parameter setelan Rele:
1. Setelan Arus beban penuh = Is
2. Setelan kurva pemanasan dan pendinginan = ρ
3. Setelan Arus terkecil dimana Rele bisa trip = I1 = 1,05xIn
4. Setelan time constant = σ
5. Arus yang masuk ke Rele = I
.t = σ x
[ I ] 2
ln
[ I ]2
[ k x Is]2
Pembatas TDL: 2001 menit Pembatas TDL 2000
1,05xIn = 1,06xIs 1,05 62,82 1,05xIn > 60 menit
1,20xIn = 1,21xIs 1,20 19,16 1,20xIn < 20 menit
1,50xIn = 1,51xIs 1,50 8,96 1,50xIn < 5
menit
4,00xIn = 4,02xIs 4,00 0,95 4,00xIn 5 detik
Ibeban = 1 Amp
Is = 0,99524 Amp
σ = 13,49 menit
k = 1,05
Diperoleh :

5. PT. PLN (Persero) Kantor Pusat 5
PENGUKURAN BEBAN TERTINGGI (PELANGGAN I-3 TANUR)
KARENA PEMBATAS DAYANYA DI SET 115% x DAYA KONTRAK
BEBAN TERTINGGI DIUKUR DENGAN :• KVA MAX
• KW MAX
INTERVAL
15 MENIT
BILA MENGGUNAKAN KW MAX KVA MAX = KW BACA / COS Φ
BEA BEBAN BERDASARKAN KVA TERTINGGI YANG TERCATAT
DI KVA MAKS
KVA TERTINGGI < KVA KONTRAK BEA BEBAN BERDASARKAN
KVA KONTRAK
KVA TERTINGGI > 110% KVA KONTRAK BUAT ADDENDUM KONTRAK
COS Φ = FAKTOR DAYA DIBULAN PEMAKAIAN
PENGUKURAN KWh DAN KVARh DENGAN METER TARIF TUNGGAL
METER ELEKTROMEKANIS BERTAHAP DIGANTI ELEKTRONIK
PENGUKURAN kVArh

6. PT. PLN (Persero) Kantor Pusat 6
BATASAN KEDIP TEGANGAN
AKIBAT GANGGUAN HUBUNG SINGKAT : TEGANGAN TURUN
SESAAT (KEDIP).
TIDAK BISA DITETAPKAN TURUNNYA TEGANGAN :
KARENA TERGANTUNG
LOKASI GANGGUAN
LAMANYA KEDIP : TERGANTUNG WAKTU
KERJA RELE PROTEKSI
BATASAN ‘ KEDIP TEGANGAN ’ DI SISTEM PLN OLEH RELE UTAMA
TEGANGAN SISTEM LAMA KEDIP (mDet.)
JARINGAN TEGANGAN EHV 500 kV ≤110
JARINGAN TEGANGAN TINGGI 150 kV ≤140
JARINGAN TEGANGAN TINGGI 70 kV ≤170
JARINGAN TEGANGAN TENGAH 20 kV ≤1000 (1 det)
BATAS KEDIP TEGANGAN

7. PT. PLN (Persero) Kantor Pusat 7
TEGANGAN SISTEM LAMA KEDIP (mDet.)
JARINGAN TEGANGAN EHV 500 kV ≤500 (0,5 det)
JARINGAN TEGANGAN TINGGI 150 kV ≤500 (0,5 det)
JARINGAN TEGANGAN TINGGI 70 kV ≤500 (0,5 det)
BATASAN ‘ KEDIP TEGANGAN ’ DI SISTEM PLN OLEH RELE CADANGAN
BATAS KEDIP TEGANGAN

8. PT. PLN (Persero) Kantor Pusat 8
PELANGGAN TANUR BUSUR LISTRIK
BEBAN TANUR BUSUR LISTRIK PENYEBAB :
• KELIP TEGANGAN (VOLTAGE FLICKER)
• FAKTOR KETIDAK SEIMBANGAN TEGANGAN/ARUS
• HARMONISA TEGANGAN
• GONCANGAN FREKWENSI
KELIP TEGANGAN = KEDIP TEGANGAN YANG BERULANG-ULANG
PERSYARATAN KELIP TEGANGAN ATAU DEPRESI TEGANGAN HUBUNG
SINGKAT (DTHS) DIBATASI SBB:
TEGANGAN SISTEM DTHS
JARINGAN TEGANGAN TINGGI 150 kV ≤ 2,5 %
JARINGAN TEGANGAN TINGGI 70 kV ≤ 2,75 %
BATAS KELIP TEGANGAN

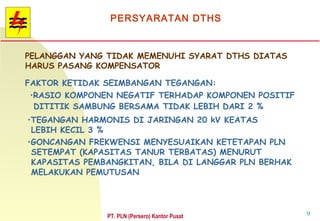

9. PT. PLN (Persero) Kantor Pusat 9
PELANGGAN YANG TIDAK MEMENUHI SYARAT DTHS DIATAS
HARUS PASANG KOMPENSATOR
FAKTOR KETIDAK SEIMBANGAN TEGANGAN:
•RASIO KOMPONEN NEGATIF TERHADAP KOMPONEN POSITIF
DITITIK SAMBUNG BERSAMA TIDAK LEBIH DARI 2 %
•TEGANGAN HARMONIS DI JARINGAN 20 kV KEATAS
LEBIH KECIL 3 %
•GONCANGAN FREKWENSI MENYESUAIKAN KETETAPAN PLN
SETEMPAT (KAPASITAS TANUR TERBATAS) MENURUT
KAPASITAS PEMBANGKITAN, BILA DI LANGGAR PLN BERHAK
MELAKUKAN PEMUTUSAN
PERSYARATAN DTHS

10. PT. PLN (Persero) Kantor Pusat 10
KARAKTERISTIK OVER CURRENT RELAY
PENGETAHUAN TENTANG PEMBATAS TIDAK MENGGUNAKAN
RELE OVER CURRENT
KARENA : DAPAT DIMANIPULASI KONSUMEN PENARIKAN
DAYA > DAYA YANG DI KONTRAK
Iset
15 30 menit
Amper
0
RELE
RESET RELE
PICKUP
RELE
RESET
PEMAKAIAN DIATAS 110% DAYA KONTRAK
RELE
PICKUP

11. PT. PLN (Persero) Kantor Pusat 11
OVER LOAD RELAY
PENGETAHUAN TENTANG PEMBATAS MENGGUNAKAN
RELE OVER LOAD
menit0 15 30
Temp
Ttrip
BEBAN
NORMAL
PEMAKAIAN DIATAS 110% DAYA KONTRAK
PEMBATAS TRIP

12. PT. PLN (Persero) Kantor Pusat 12
