Oracle GoldenGate Cloud Service（GGCS）の概要資料です。 GGCSが更新される度に資料を最新版に更新します。

1. Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |
Oracle GoldenGate Cloud Service概要
ver.1.3
2017年4月
日本オラクル株式会社
クラウド・テクノロジー事業統括

2. Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |

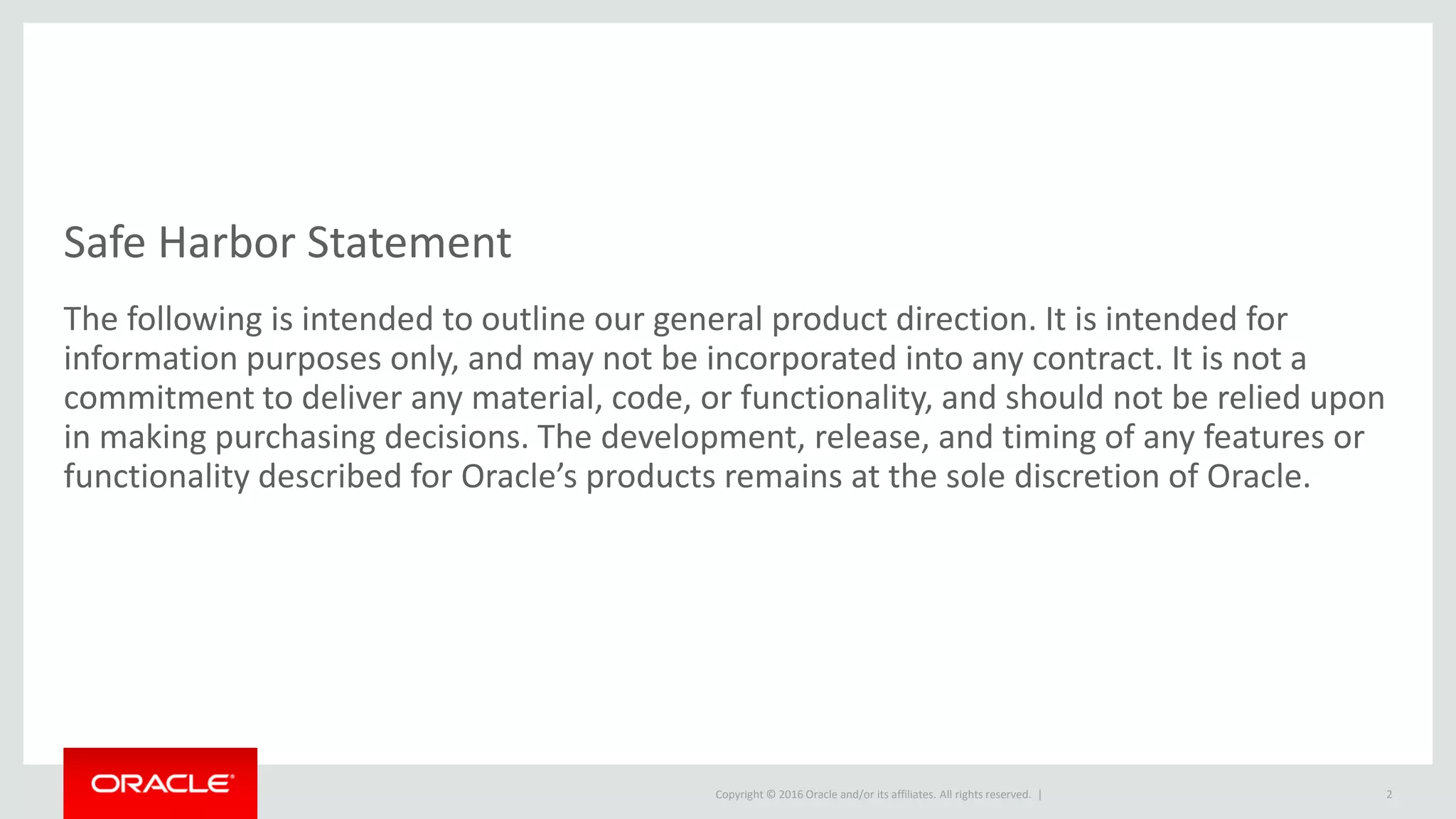

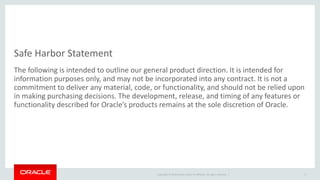

Safe Harbor Statement
The following is intended to outline our general product direction. It is intended for
information purposes only, and may not be incorporated into any contract. It is not a
commitment to deliver any material, code, or functionality, and should not be relied upon
in making purchasing decisions. The development, release, and timing of any features or
functionality described for Oracle’s products remains at the sole discretion of Oracle.
2

3. Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |

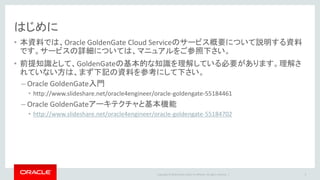

はじめに
• 本資料では、Oracle GoldenGate Cloud Serviceのサービス概要について説明する資料
です。サービスの詳細については、マニュアルをご参照下さい。
• 前提知識として、GoldenGateの基本的な知識を理解している必要があります。理解さ
れていない方は、まず下記の資料を参考にして下さい。
– Oracle GoldenGate入門
• http://www.slideshare.net/oracle4engineer/oracle-goldengate-55184461
– Oracle GoldenGateアーキテクチャと基本機能
• http://www.slideshare.net/oracle4engineer/oracle-goldengate-55184702
3

4. Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |

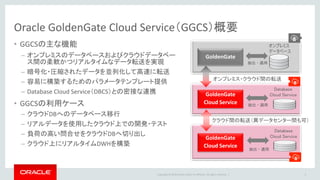

Oracle GoldenGate Cloud Service（GGCS）概要
• GGCSの主な機能
– オンプレミスのデータベースおよびクラウドデータベー
ス間の柔軟かつリアルタイムなデータ転送を実現
– 暗号化・圧縮されたデータを並列化して高速に転送
– 容易に構築するためのパラメータテンプレート提供
– Database Cloud Service（DBCS）との密接な連携
• GGCSの利用ケース
– クラウドDBへのデータベース移行
– リアルデータを使用したクラウド上での開発・テスト
– 負荷の高い問合せをクラウドDBへ切り出し
– クラウド上にリアルタイムDWHを構築
4
オンプレミス
データベース
GoldenGate
GoldenGate
Cloud Service
GoldenGate
Cloud Service
抽出・適用
抽出・適用
抽出・適用
Database
Cloud Service
Database
Cloud Service
オンプレミス・クラウド間の転送
クラウド間の転送（異データセンター間も可）

5. Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |
Oracle GoldenGate Cloud Serviceの主なユースケース
5
オンプレミスからクラウドへの移行
お持ちのデータベースを、同じアーキテクチャ、
同じソフトウェアが使えるクラウドへ移行。
既存
データベース
Oracle Database
Cloud Service
GoldenGate
移行時のシステム停止時間は最小限。切り戻しも可能。
リアルタイム・ビジネス分析
既存のOLTPデータベースに負荷をかけず、
リアルタイムのデータを使えるDBを構築。
OLTPデータベース
（お客様環境 or クラウド）
データマート
レポーティングDB
GoldenGate
スモールスタートで容易にデータマートの構築が可能
クラウド
開発・テスト環境のクラウド利用
リアルなデータを使用した開発・テストの実施。
PoCや新ビジネスの迅速な立ち上げも可能。
本番データベース
（お客様環境 or クラウド）
開発・テスト用
データベース
GoldenGateお客様
環境 クラウド
本番DBに負荷をかけず開発やテストで最新データを利用可能
ビジネス継続
2拠点のデータベースをActive-Activeで運用し、
ビジネス継続性の高い環境を構築。
データベースA データベースB
お客様環境
OR クラウド
お客様環境
OR クラウド
競合するデータ用に競合解消機能も利用可能
クラウド GoldenGate

6. Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |
Oracle Cloud 環境オンプレミスIT基盤
Confidential – Oracle Internal/Restricted/Highly Restricted 6
Oracle GoldenGateおよびGGCSによる構成イメージ
OGG GGCS
OGG GGCS
OGG GGCS
OGG OGG
OGG for
BigData
OGG
無停止移行/Upgrade
OGG
OGG
リアルタイム・データ
連携
Big Data 環境へのリアルタイム伝搬
GGCS OGG
(RDS/EC2)
Active-Active連携、
マルチマスタ連携
OGG
OGG
OGG OGG
DB移行、クラウド上テスト/開発環境やクラウド
上BI/DWHへデータ連携、DR/データ可用性 等
AWSからの移行
BICS
BDPCS
JCS
BDDCS
OGG : Oracle GoldenGate(通常ライセンス) / GGCS : GoldenGate Cloud Service(クラウドサービス)
※他社クラウド上では、OGGをBYOL(Bring Your Own License)で導入可能
オンプレDBへデータ連携、DR/データ可用性 等
Big Data Cloud へのリアルタイム・データ伝搬
(※今後提供予定の機能)
(*) Exadata CS/Big Data CS 連携は、今後サポート予定
(*)
(*)
(*)
(*)

7. Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |

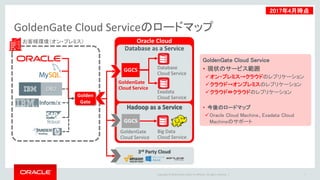

Oracle Cloud
GoldenGate Cloud Serviceのロードマップ
7
Database as a Service
Hadoop as a Service
3rd Party Cloud
GoldenGate Cloud Service
• 現状のサービス範囲
オン・プレミス→クラウドのレプリケーション
クラウド→オンプレミスのレプリケーション
クラウド⇔クラウドのレプリケーション
• 今後のロードマップ
Oracle Cloud Machine、Exadata Cloud
Machineのサポート
お客様環境（オン・プレミス）
Database
Cloud Service
Exadata
Cloud Service
Big Data
Cloud Service
GGCS
GGCS
Golden
Gate
GoldenGate
Cloud Service
GoldenGate
Cloud Service
2017年4月時点

8. Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |

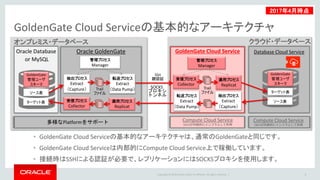

GoldenGate Cloud Serviceの基本的なアーキテクチャ
• GoldenGate Cloud Serviceの基本的なアーキテクチャは、通常のGoldenGateと同じです。
• GoldenGate Cloud Serviceは内部的にCompute Cloud Service上で稼働しています。
• 接続時はSSHによる認証が必要で、レプリケーションにはSOCKSプロキシを使用します。
8
オンプレミス・データベース クラウド・データベース
Oracle GoldenGate GoldenGate Cloud Service
抽出プロセス
Extract
（Capture）
転送プロセス
Extract
（Data Pump）
管理プロセス
Manager
受信プロセス
Collector
管理プロセス
Manager
SOCKS
プロキシ
トンネル
SSH
鍵認証
Database Cloud Service
適用プロセス
Replicat
Compute Cloud Service
GGCSが内部的にインフラとして利用
Compute Cloud Service
DBCSが内部的にインフラとして利用
多様なPlatformをサポート
Trail
ファイル
Trail
ファイル
Oracle Database
or MySQL
受信プロセス
Collector
適用プロセス
Replicat
抽出プロセス
Extract
（Capture）
転送プロセス
Extract
（Data Pump）
GoldenGate
管理ユーザ
スキーマ
ソース表
ターゲット表
GoldenGate
管理ユーザ
スキーマ
ターゲット表
ソース表
2017年4月時点

9. Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |
GoldenGate Cloud Serviceへ接続する種類
• GGCSへの接続は、下記の種類があります。
• SSHまたはブラウザによる管理操作
9
• GoldenGateプロセスによるレプリケーション
オンプレミス・サイト
（お客様環境）
GoldenGate CSOracle GoldenGate
Oracle Cloud
Extract
(Capture)
Extract
(DataPump)
Collector Replicat
SOCKS
プロキシ経由
SSH接続
または
Corente VPN
使用
オンプレミス・サイト
（お客様環境）
GoldenGate CS
Oracle Cloud
SSH接続
GGCSI
•GUIおよびCUIのインタフェースを使用して管理
操作を行います。（詳細は次ページにて説明）
•GGCSインスタンスの作成
•GGCSインスタンスの管理
•下記の2つの方法をサポートしています。
A) ExtractのSOCKSPROXYを使用してSSH接続を
行い、レプリケーションを行います。
• Source側のGoldenGateはSOCKS5が実装されたGG12.1以上
B) Corente VPNを使用してサイト間VPN通信を行
います。（GGのバージョン制限なし）
2017年4月時点

10. Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |
GoldenGate Cloud Serviceの管理インタフェース
• Webブラウザ
– GGCS全体の情報を見たり、インスタンス作成
を行うためのGUI画面を提供
• Secure Shell（SSH）
– GGCSインスタンス作成後、GoldenGateを利用・
管理するためCUI画面で操作
10
2017年4月時点

11. Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |
従量制 (Metered)非従量制 (Non Metered)

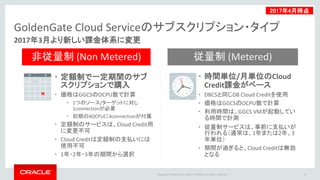

GoldenGate Cloud Serviceのサブスクリプション・タイプ
2017年3月より新しい課金体系に変更
11
• 定額制で一定期間のサブ
スクリプションで購入
• 価格はGGCSのOCPU数で計算
• 1つのソース/ターゲットに対し
1connectionが必要
• 初期の4OCPUに4connectionが付属
• 定額制のサービスは、Cloud Credit用
に変更不可
• Cloud Creditは定額制の支払いには
使用不可
• 1年・2年・3年の期間から選択
• 時間単位/月単位のCloud
Credit課金がベース
• DBCSと同じDB Cloud Creditを使用
• 価格はGGCSのOCPU数で計算
• 利用時間は、GGCS VMが起動してい
る時間で計測
• 従量制サービスは、事前に支払いが
行われる（通常は、1年または2年、3
年単位）
• 期間が過ぎると、Cloud Creditは無効
となる
2017年4月時点

12. Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |

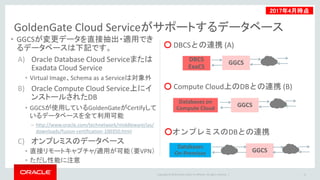

GoldenGate Cloud Serviceがサポートするデータベース
• GGCSが変更データを直接抽出・適用でき
るデータベースは下記です。
A) Oracle Database Cloud Serviceまたは
Exadata Cloud Service
• Virtual Image、Schema as a Serviceは対象外
B) Oracle Compute Cloud Service上にイ
ンストールされたDB
• GGCSが使用しているGoldenGateがCertifyして
いるデータベースを全て利用可能
– http://www.oracle.com/technetwork/middleware/ias/
downloads/fusion-certification-100350.html
C) オンプレミスのデータベース
• 直接リモートキャプチャ/適用が可能（要VPN）
• ただし性能に注意
12
GGCSDBCS
ExaCS
○ DBCSとの連携 (A)
○ Compute Cloud上のDBとの連携 (B)
GGCS
Databases on
Compute Cloud
○オンプレミスのDBとの連携
GGCS
Databases
On-Premises
2017年4月時点

13. Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |

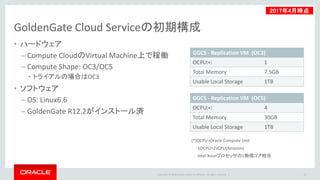

GoldenGate Cloud Serviceの初期構成
• ハードウェア
– Compute CloudのVirtual Machine上で稼働
– Compute Shape: OC3/OC5
• トライアルの場合はOC3
• ソフトウェア
– OS: Linux6.6
– GoldenGate R12.2がインストール済
13
GGCS - Replication VM (OC3)
OCPU(*) 1
Total Memory 7.5GB
Usable Local Storage 1TB
GGCS - Replication VM (OC5)
OCPU(*) 4
Total Memory 30GB
Usable Local Storage 1TB
(*)OCPU=Oracle Compute Unit
1OCPU=2vCPU(Amazon)
Intel Xeonプロセッサの1物理コア相当
2017年4月時点

14. Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |

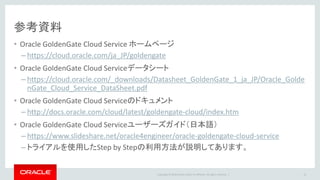

参考資料
• Oracle GoldenGate Cloud Service ホームページ
– https://cloud.oracle.com/ja_JP/goldengate
• Oracle GoldenGate Cloud Serviceデータシート
– https://cloud.oracle.com/_downloads/Datasheet_GoldenGate_1_ja_JP/Oracle_Golde
nGate_Cloud_Service_DataSheet.pdf
• Oracle GoldenGate Cloud Serviceのドキュメント
– http://docs.oracle.com/cloud/latest/goldengate-cloud/index.htm
• Oracle GoldenGate Cloud Serviceユーザーズガイド（日本語）
– https://www.slideshare.net/oracle4engineer/oracle-goldengate-cloud-service
– トライアルを使用したStep by Stepの利用方法が説明してあります。
14

15. Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |

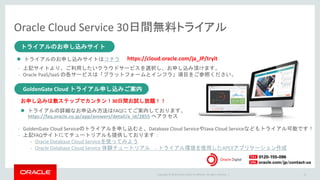

Oracle Cloud Service 30日間無料トライアル
15
トライアルのお申し込みサイト
Database Cloudトライアル申し込みご案内
トライアルのお申し込みサイト
 トライアルのお申し込みサイトはコチラ
- 上記サイトより、ご利用したいクラウドサービスを選択し、お申し込み頂けます。
- Oracle PaaS/IaaS の各サービスは「プラットフォームとインフラ」項目をご参照ください。
https://cloud.oracle.com/ja_JP/tryit
GoldenGate Cloud トライアル申し込みご案内
お申し込みは数ステップでカンタン！30日間お試し放題！！
- GoldenGate Cloud Serviceのトライアルを申し込むと、Database Cloud ServiceやJava Cloud Serviceなどもトライアル可能です！
- 上記FAQサイトにてチュートリアルも提供しております：
- Oracle Database Cloud Serviceを使ってみよう
- Oracle Database Cloud Service 体験チュートリアル - トライアル環境を使用したAPEXアプリケーション作成
 トライアルの詳細なお申込み方法はFAQにてご案内しております。
https://faq.oracle.co.jp/app/answers/detail/a_id/2855 へアクセス

16. Copyright © 2016 Oracle and/or its affiliates. All rights reserved. |

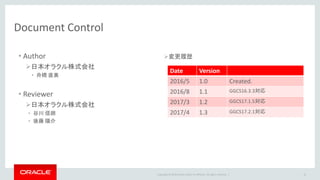

Document Control
• Author
日本オラクル株式会社
• 舟橋 直美
• Reviewer
日本オラクル株式会社
• 谷川 信朗
• 後藤 陽介
16
変更履歴
Date Version
2016/5 1.0 Created.
2016/8 1.1 GGCS16.3.3対応
2017/3 1.2 GGCS17.1.5対応
2017/4 1.3 GGCS17.2.1対応
