OpenStack Days Tokyo 2014のプレゼンテーション資料（モーフ・ラボ & アセアン・ラボ）

クラウド技術者集団

株式会社モーフ・ラボ

会社概要と事業内容のご紹介
2014年2月14日

Confidential & Proprietary

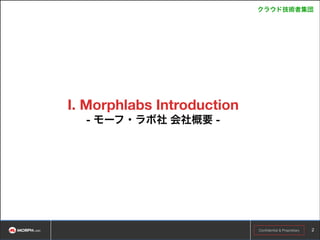

I. Morphlabs Introduction 
- モーフ・ラボ社会社概要 -

Copyright © ASEANLABS, Inc. 2014. All rights reserved.

!2


会社概要
Morphlabs（株式会社モーフ・ラボ） !
• 投資家様に支えられております（総額20億円以上）!
•

米国：アーキテクチャー/開発、フィリピン：UI開発/QA/サポート 
日本/シンガポール：営業拠点!

•

米国本社（2009年）- ロサンゼルス・マンハッタンビーチ

オープンソースの企業向け導入が得意で!
既に何度か成功しているチーム!
•
•
•
•

!
!

!

Apache Geronimo > GlueCode > IBM Websphere
Apache ActiveMQ > LogicBlaze > Redhat JBoss Fuse
Jetty Open Source > Webtide > Intalio!
Eclipse Foundation (Maven) > MaestroDev!

OpenStack
Foundation

ゴールドスポンサー


!3




!4

-

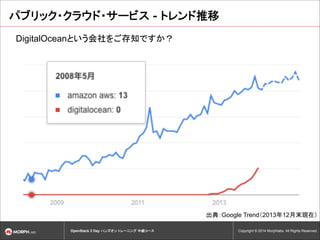

DigitalOcean

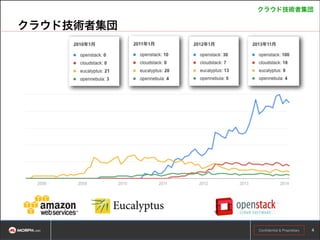

Google Trend 2013
OpenStack 2 Day

12

Copyright © ASEANLABS,© 2014 Morphlabs Allreserved.
!5
Copyright Inc. 2014. All rights Rights Reserved.

DigitalOcean…!

OpenStack 2 Day


Copyright Inc. 2014. All rights Rights Reserved.
Copyright © ASEANLABS,© 2014 Morphlabs Allreserved.
!6

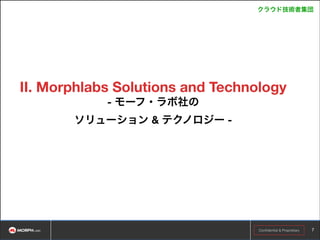

II. Morphlabs Solutions and Technology 
- モーフ・ラボ社の 
ソリューション & テクノロジー -


!7

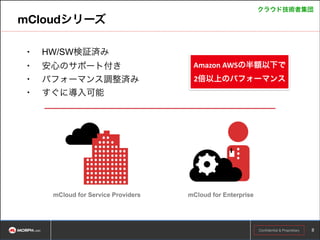

mCloudシリーズ
•

HW/SW検証済み

•

安心のサポート付き
パフォーマンス調整済み
すぐに導入可能

•
•

mCloud for Service Providers

Amazon
AWSの半額以下で

2倍以上のパフォーマンス

mCloud for Enterprise


!8


メーカーとの協業例

NEC Express5800/R120d-1M

USBインストーラで
導入が用意に！

•

All in 1の検証環境

•
•

安心のサポート付き
本番前の各種検証を簡単に実施可能

•

本番用コントローラノードに移行可能

!9

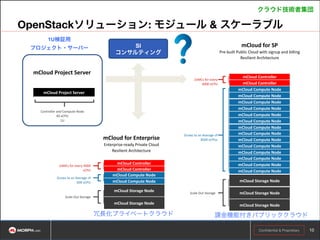

OpenStackソリューション: モジュール & スケーラブル
1U検証用
プロジェクト・サーバー

mCloud
for
SP

SI
コンサルティング

Pre-‐built
Public
Cloud
with
signup
and
billing

Resilient
Architecture

!
mCloud
Project
Server

2xMCs
for
every

4000
vCPU

mCloud
Project
Server

Controller
and
Compute
Node
40
vCPU
1U

mCloud
for
Enterprise

Grows
to
an
Average
of
8500
vCPUs

Enterprise-‐ready
Private
Cloud
Resilient
Architecture

2xMCs
for
every
4000

vCPU
Grows
to
an
Average
of

600
vCPU

mCloud
Controller
mCloud
Controller
mCloud
Compute
Node
mCloud
Compute
Node
mCloud
Storage
Node

Scale
Out
Storage

mCloud
Storage
Node

冗長化プライベートクラウド

mCloud
Controller
mCloud
Controller
mCloud
Compute
Node
mCloud
Compute
Node
mCloud
Compute
Node
mCloud
Compute
Node
mCloud
Compute
Node
mCloud
Compute
Node
mCloud
Compute
Node
mCloud
Compute
Node
mCloud
Compute
Node
mCloud
Compute
Node
mCloud
Compute
Node
mCloud
Compute
Node
mCloud
Compute
Node
mCloud
Compute
Node
mCloud
Storage
Node

Scale
Out
Storage

mCloud
Storage
Node
mCloud
Storage
Node

課金機能付きパブリッククラウド

!10

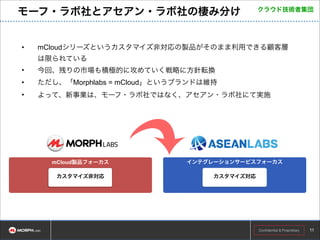

モーフ・ラボ社とアセアン・ラボ社の棲み分け

•


mCloudシリーズというカスタマイズ非対応の製品がそのまま利用できる顧客層
は限られている

•

今回、残りの市場も積極的に攻めていく戦略に方針転換

•

ただし、「Morphlabs = mCloud」というブランドは維持

•

よって、新事業は、モーフ・ラボ社ではなく、アセアン・ラボ社にて実施

mCloud製品フォーカス

インテグレーションサービスフォーカス

カスタマイズ非対応

カスタマイズ対応


!1!11
1


アセアン・ラボ株式会社
会社概要と主要3事業のご紹介
2014年2月14日

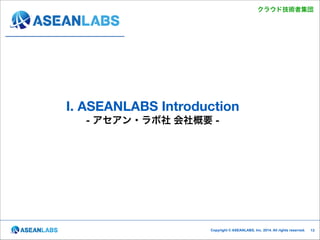

I. ASEANLABS Introduction 
- アセアン・ラボ社会社概要 -


!13


会社概要

ASEANLABS, Inc.（アセアン・ラボ株式会社） !
•

Morphlabs社（株式会社モーフ・ラボ）の子会社 
- mCloud製品事業はモーフ・ラボ 
- 教育、クラウドインテグレーション事業はアセアン・ラボ

•
•

キーワード
1. OpenStack（クラウド基盤）
2. Ceph（分散ストレージ）
3. Puppet / Chef（構成管理ツール）
4. ASEAN（東南アジア諸国連合）
i. 技術者市場としてのASEAN地域
• アウトソーシング先でなく 
OSS技術者市場として
ii. 顧客としてのASEAN地域
• 特に、テストベット市場として


!14


II. 主要3事業のご紹介 
- 教育、クラウドインテグレーション、コンサルティング -


!15

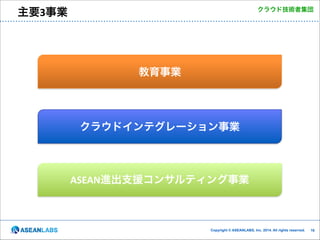

主要3事業


教育事業

クラウドインテグレーション事業

ASEAN進出支援コンサルティング事業


!16


教育事業

教育事業




!17

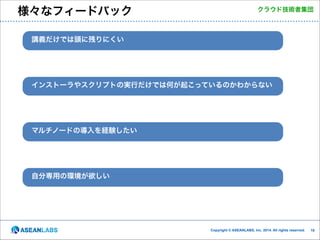

様々なフィードバック


講義だけでは頭に残りにくい

インストーラやスクリプトの実行だけでは何が起こっているのかわからない

マルチノードの導入を経験したい

自分専用の環境が欲しい


!18

日本チームが純和風に対応



!19

フィードバックを活かした改善


講義だけでは頭に残りにくい
講義はもちろんのこと、ハンズオン中心のコンテンツが必要
インストーラやスクリプトの実行だけでは何が起こっているのかわからない
インストールプロセスの中身自体を理解するコンテンツが必要
マルチノードの導入を経験したい
１、２台環境でなく、最低でも４台環境が必要
自分専用の環境が欲しい
共有環境でなく、専用環境。それも専用ノードが４台以上必要


!20

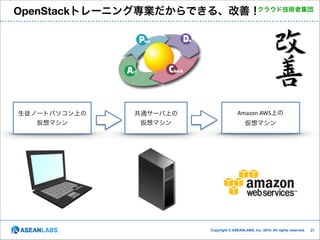

OpenStackトレーニング専業だからできる、改善！

生徒ノートパソコン上の

仮想マシン

共通サーバ上の

仮想マシン

Amazon
AWS上の

仮想マシン


!21

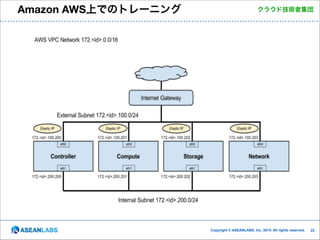

Amazon AWS上でのトレーニング



!22

AWS CloudFormation



!23

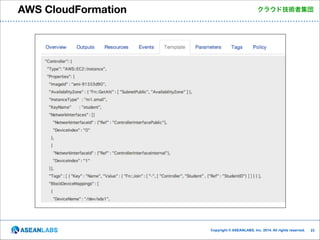

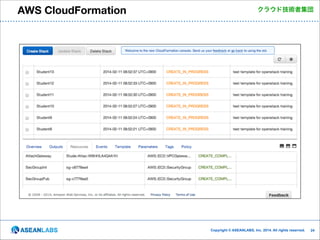

AWS CloudFormation



!24

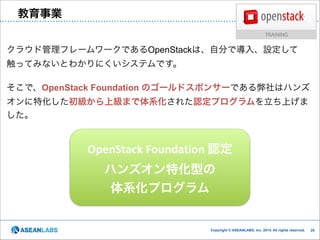

教育事業

クラウド管理フレームワークであるOpenStackは、自分で導入、設定して
触ってみないとわかりにくいシステムです。

!

そこで、OpenStack Foundation のゴールドスポンサーである弊社はハンズ
オンに特化した初級から上級まで体系化された認定プログラムを立ち上げま
した。

OpenStack
Foundation
認定

ハンズオン特化型の

体系化プログラム


!25
!25

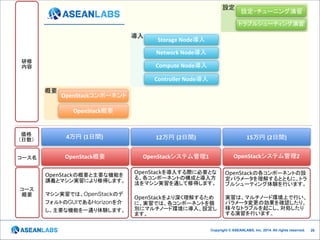

設定

設定・チューニング演習
トラブルシューティング演習

導入

Storage
Node導入
Network
Node導入

研修

内容

Compute
Node導入
Controller
Node導入
概要

OpenStackコンポーネント
OpenStack概要

価格

（日数）

4万円 (1日間)

12万円 (2日間)

15万円 (2日間)

コース名

OpenStack概要

OpenStackシステム管理1

OpenStackシステム管理2

OpenStackの概要と主要な機能を
講義とマシン実習により修得します。

OpenStackを導入する際に必要とな
る、各コンポーネントの構成と導入方
法をマシン実習を通して修得します。

OpenStackの各コンポーネントの設
定パラメータを理解するとともに、トラ
ブルシューティング体験を行います。

OpenStackをより深く理解するため
に、実習では、各コンポーネントを個
別にマルチノード環境に導入、設定し
ます。

実習は、マルチノード環境上で行い、
パラメータ変更の効果を確認したり、
様々なトラブルを起こし、対処したり
する演習を行います。

コース

概要

!

マシン実習では、OpenStackのデ
フォルトのGUIであるHorizonを介
し、主要な機能を一通り体験します。

!

!


!26
!26

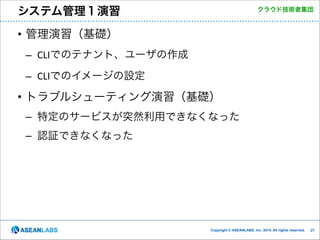

システム管理１演習


• 管理演習（基礎）

– CLIでのテナント、ユーザの作成

– CLIでのイメージの設定

• トラブルシューティング演習（基礎）

– 特定のサービスが突然利用できなくなった

– 認証できなくなった


!27

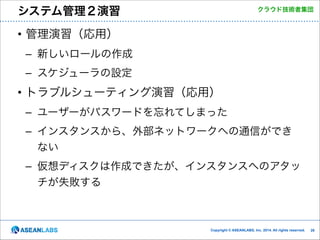

システム管理２演習


• 管理演習（応用）

– 新しいロールの作成

– スケジューラの設定

• トラブルシューティング演習（応用）

– ユーザーがパスワードを忘れてしまった

– インスタンスから、外部ネットワークへの通信ができ
ない

– 仮想ディスクは作成できたが、インスタンスへのアタッ
チが失敗する


!28

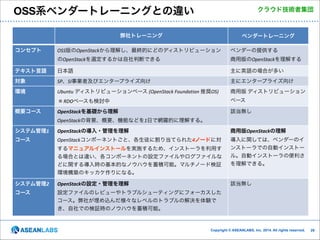

OSS系ベンダートレーニングとの違い


弊社トレーニング

ベンダートレーニング

OSS版のOpenStackから理解し、最終的にどのディストリビューション

ベンダーの提供する 

のOpenStackを選定するかは自社判断できる

コンセプト

商用版のOpenStackを理解する

テキスト言語

!
日本語

対象

SP、SI事業者及びエンタープライズ向け

主にエンタープライズ向け

環境

Ubuntu
ディストリビューションベース
(OpenStack
Foundation
推奨OS) 

商用版
ディストリビューション 

※
RDOベースも検討中

ベース

OpenStackを基礎から理解

該当無し

概要コース

主に英語の場合が多い

OpenStackの背景、概要、機能などを1日で網羅的に理解する。
システム管理1

OpenStackの導入・管理を理解 

商用版OpenStackの理解 

コース

OpenStackコンポーネントごと、各生徒に割り当てられた4ノードに対

導入に関しては、ベンダーのイ
ンストーラでの自動インストー
ル。自動インストーラの便利さ
を理解できる。

するマニュアルインストールを実施するため、インストーラを利用す
る場合とは違い、各コンポーネントの設定ファイルやログファイルな
どに関する導入時の基本的なノウハウを蓄積可能。マルチノード検証
環境構築のキッカケ作りになる。

システム管理2

OpenStackの設定・管理を理解 

コース

!

設定ファイルのレビューやトラブルシューティングにフォーカスした
コース。弊社が埋め込んだ様々なレベルのトラブルの解決を体験で
き、自社での検証時のノウハウを蓄積可能。

該当無し


!29
!29

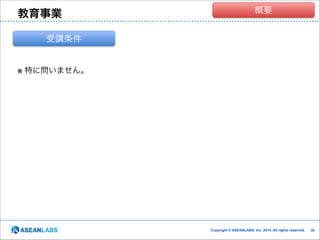

教育事業

概要

受講条件

※ 特に問いません。


!30
!30

概要

教育事業

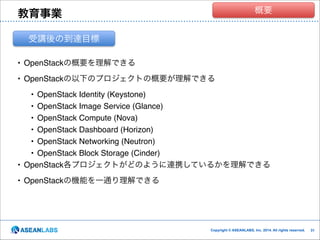

受講後の到達目標
• OpenStackの概要を理解できる!
• OpenStackの以下のプロジェクトの概要が理解できる!

• OpenStack Identity (Keystone)!
• OpenStack Image Service (Glance)!
• OpenStack Compute (Nova)!
• OpenStack Dashboard (Horizon)!
• OpenStack Networking (Neutron)!
• OpenStack Block Storage (Cinder)!
• OpenStack各プロジェクトがどのように連携しているかを理解できる!
• OpenStackの機能を一通り理解できる


!31
!31

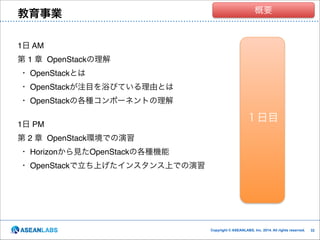

教育事業

概要

1日 AM!
第 1 章 OpenStackの理解!
・ OpenStackとは!
・ OpenStackが注目を浴びている理由とは!
・ OpenStackの各種コンポーネントの理解!

!
1日 PM!

１日目

第 2 章 OpenStack環境での演習!
・ Horizonから見たOpenStackの各種機能!
・ OpenStackで立ち上げたインスタンス上での演習


!32
!32

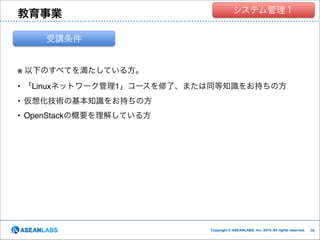

教育事業

システム管理１

受講条件

※ 以下のすべてを満たしている方。!
• 「Linuxネットワーク管理1」コースを修了、または同等知識をお持ちの方!
• 仮想化技術の基本知識をお持ちの方!
• OpenStackの概要を理解している方


!33
!33

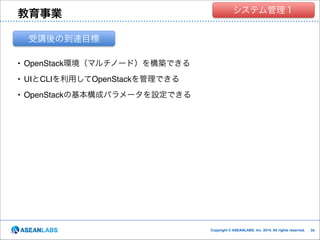

教育事業


• OpenStack環境（マルチノード）を構築できる!
• UIとCLIを利用してOpenStackを管理できる!
• OpenStackの基本構成パラメータを設定できる


!34
!34

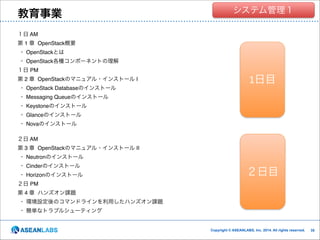

教育事業


１日 AM!
第 1 章 OpenStack概要 !
・ OpenStackとは !
・ OpenStack各種コンポーネントの理解!
１日 PM!
第 2 章 OpenStackのマニュアル・インストール I!
・ OpenStack Databaseのインストール!

1日目
１日目

・ Messaging Queueのインストール!
・ Keystoneのインストール!
・ Glanceのインストール!
・ Novaのインストール!

!

２日 AM!
第 3 章 OpenStackのマニュアル・インストール II !
・ Neutronのインストール!
・ Cinderのインストール!
・ Horizonのインストール!

２日目

２日 PM!
第 4 章ハンズオン課題 !
・環境設定後のコマンドラインを利用したハンズオン課題!
・簡単なトラブルシューティング


!35
!35

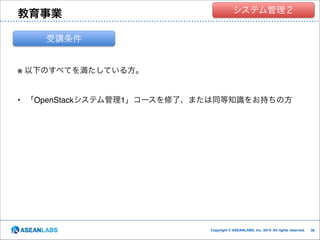

教育事業

システム管理２

受講条件

※ 以下のすべてを満たしている方。!

!
• 「OpenStackシステム管理1」コースを修了、または同等知識をお持ちの方


!36
!36

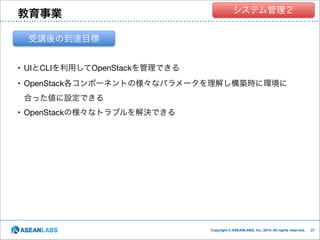

教育事業


• UIとCLIを利用してOpenStackを管理できる

• OpenStack各コンポーネントの様々なパラメータを理解し構築時に環境に
合った値に設定できる

• OpenStackの様々なトラブルを解決できる


!37
!37

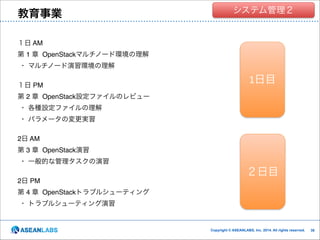

教育事業


１日 AM!
第 1 章 OpenStackマルチノード環境の理解 !
・マルチノード演習環境の理解!

!

１日 PM!

1日目
１日目

第 2 章 OpenStack設定ファイルのレビュー!
・各種設定ファイルの理解!
・パラメータの変更実習!
!
2日 AM!
第 3 章 OpenStack演習 !
・一般的な管理タスクの演習!
!
2日 PM!

２日目

第 4 章 OpenStackトラブルシューティング!
・トラブルシューティング演習


!38
!38

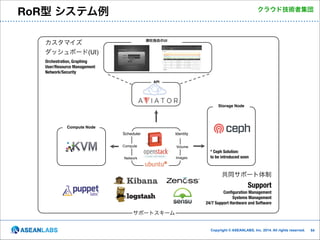

今後について
御社独自のUI

カスタマイズ
ダッシュボード(UI)
Orchestration, Graphing
User/Resource Management
Network/Security

API

Storage Node

Compute Node
Scheduler

Identity

Compute

Volume

Network

Images

* Ceph Solution:
to be introduced soon

共同サポート体制

Support
Configuration Management
Systems Management
24/7 Support Hardware and Software

サポートスキーム

!39


!39

主要3事業


教育事業




!40
!40



教育事業




!41

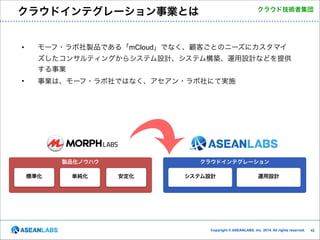

クラウドインテグレーション事業とは

•


モーフ・ラボ社製品である「mCloud」でなく、顧客ごとのニーズにカスタマイ
ズしたコンサルティングからシステム設計、システム構築、運用設計などを提供
する事業

•

事業は、モーフ・ラボ社ではなく、アセアン・ラボ社にて実施

製品化ノウハウ
標準化

単純化

クラウドインテグレーション
安定化

システム設計

運用設計


!42

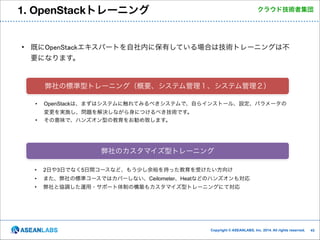

1. OpenStackトレーニング


• 既にOpenStackエキスパートを自社内に保有している場合は技術トレーニングは不
要になります。

弊社の標準型トレーニング（概要、システム管理１、システム管理２）
•

OpenStackは、まずはシステムに触れてみるべきシステムで、自らインストール、設定、パラメータの

•

変更を実施し、問題を解決しながら身につけるべき技術です。
その意味で、ハンズオン型の教育をお勧め致します。

弊社のカスタマイズ型トレーニング
•

2日や3日でなく5日間コースなど、もう少し余裕を持った教育を受けたい方向け

•

また、弊社の標準コースではカバーしない、Ceilometer、Heatなどのハンズオンも対応

•

弊社と協調した運用・サポート体制の構築もカスタマイズ型トレーニングにて対応


!43

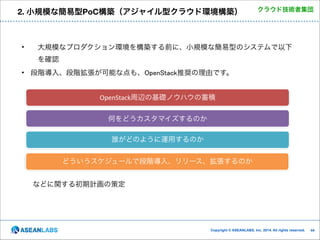

2. 小規模な簡易型PoC構築（アジャイル型クラウド環境構築）

•


大規模なプロダクション環境を構築する前に、小規模な簡易型のシステムで以下
を確認

• 段階導入、段階拡張が可能な点も、OpenStack推奨の理由です。
OpenStack周辺の基礎ノウハウの蓄積
何をどうカスタマイズするのか
誰がどのように運用するのか

どういうスケジュールで段階導入、リリース、拡張するのか

などに関する初期計画の策定


!44

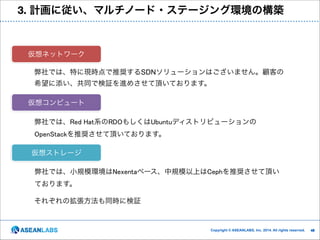

3. 計画に従い、マルチノード・ステージング環境の構築

仮想ネットワーク
弊社では、特に現時点で推奨するSDNソリューションはございません。顧客の
希望に添い、共同で検証を進めさせて頂いております。
仮想コンピュート
弊社では、Red Hat系のRDOもしくはUbuntuディストリビューションの
OpenStackを推奨させて頂いております。
仮想ストレージ
弊社では、小規模環境はNexentaベース、中規模以上はCephを推奨させて頂い
ております。
それぞれの拡張方法も同時に検証


!45
!4

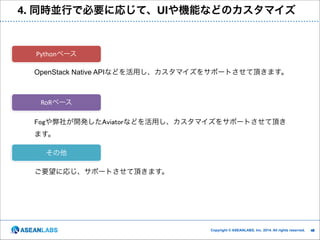

4. 同時並行で必要に応じて、UIや機能などのカスタマイズ

Pythonベース
OpenStack Native APIなどを活用し、カスタマイズをサポートさせて頂きます。

RoRベース
Fogや弊社が開発したAviatorなどを活用し、カスタマイズをサポートさせて頂き
ます。
その他
ご要望に応じ、サポートさせて頂きます。


!46
!4

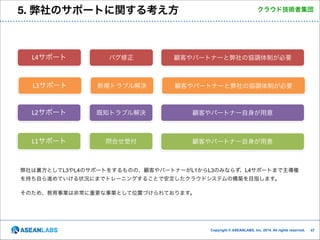

5. 弊社のサポートに関する考え方


L4サポート

バグ修正

顧客やパートナーと弊社の協調体制が必要

L3サポート

新規トラブル解決

顧客やパートナーと弊社の協調体制が必要

L2サポート

既知トラブル解決

顧客やパートナー自身が用意

L1サポート

問合せ受付

顧客やパートナー自身が用意

弊社は裏方としてL3やL4のサポートをするものの、顧客やパートナーがL1からL3のみならず、L4サポートまで主導権
を持ち自ら進めていける状況にまでトレーニングすることで安定したクラウドシステムの構築を目指します。

!

そのため、教育事業は非常に重要な事業として位置づけられております。


!47

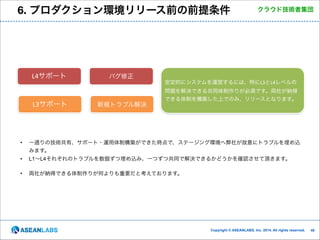

6. プロダクション環境リリース前の前提条件

L4サポート

L3サポート


バグ修正
安定的にシステムを運営するには、特にL3とL4レベルの

新規トラブル解決

問題を解決できる共同体制作りが必須です。両社が納得
できる体制を構築した上でのみ、リリースとなります。

•

一通りの技術共有、サポート・運用体制構築ができた時点で、ステージング環境へ弊社が故意にトラブルを埋め込
みます。

•

L1∼L4それぞれのトラブルを数個ずつ埋め込み、一つずつ共同で解決できるかどうかを確認させて頂きます。

•

両社が納得できる体制作りが何よりも重要だと考えております。

!


!48


その他オープンソース


!49

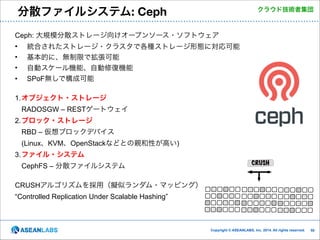

分散ファイルシステム: Ceph


Ceph: 大規模分散ストレージ向けオープンソース・ソフトウェア
•
•
•

統合されたストレージ・クラスタで各種ストレージ形態に対応可能
基本的に、無制限で拡張可能
自動スケール機能、自動修復機能

•

SPoF無しで構成可能

!

1.オブジェクト・ストレージ 
RADOSGW – RESTゲートウェイ
2.ブロック・ストレージ 
RBD – 仮想ブロックデバイス 
(Linux、KVM、OpenStackなどとの親和性が高い)
3.ファイル・システム 
CephFS – 分散ファイルシステム

!

CRUSHアルゴリズムを採用（擬似ランダム・マッピング）
“Controlled Replication Under Scalable Hashing”


!50
!50

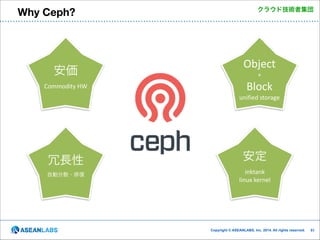

Why Ceph?

安価

Commodity
HW


Object

+

Block

unified
storage

冗長性

自動分散・修復

安定

inktank

linux
kernel


!51
!51

OpenStack + Ceph 事例


sync
インドネシア
冗長化コントローラ

SQL Dump

(cloud & network)

Boot from volume

OSイメージ/VMデータ
スナップショット

Ceph Storage Pool
(OSベースイメージ)

複数のCompute Nodes
(VMデータは、ローカルに置かない)


!52
!52

ログ集約管理



!53

RoR型システム例


御社独自のUI

カスタマイズ
ダッシュボード(UI)
Orchestration, Graphing
User/Resource Management
Network/Security

API

Storage Node

Compute Node
Scheduler

Identity

Compute

Volume

Network

Images

* Ceph Solution:
to be introduced soon

共同サポート体制

Support
Configuration Management
Systems Management
24/7 Support Hardware and Software

サポートスキーム

!54


!54

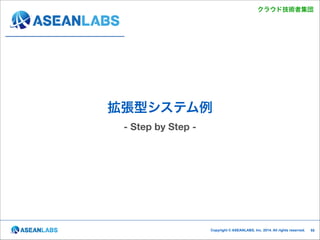

拡張型システム例
- Step by Step -


!55

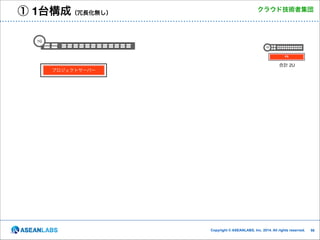

① 1台構成（冗長化無し）


1G
1G
PS

合計 2U
プロジェクトサーバー


!56

② 2台構成（冗長化無し）


1G
1G
MC
CN

マスター・コントローラ
合計 3U

コンピュート・ノード

VM1


!57

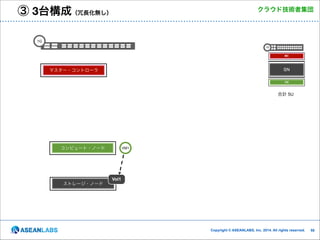

③ 3台構成（冗長化無し）


1G
1G
MC

SN


CN

合計 5U


ストレージ・ノード

VM1

Vol1


!58

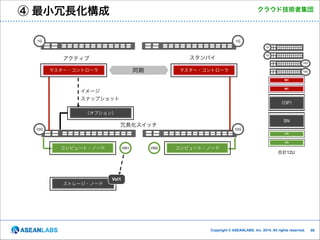

④ 最小冗長化構成


1G

1G
1G
1G

スタンバイ

アクティブ

10G

同期



10G
MC
MC

イメージ

（OP）

（オプション）
SN

冗長化スイッチ

10G

10G
CN
CN



VM1

VM2


合計12U

Vol1


!59

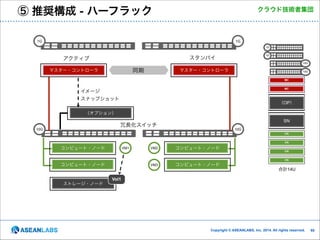

⑤ 推奨構成 - ハーフラック


1G

1G
1G
1G

スタンバイ

アクティブ

10G

同期



10G
MC
MC

イメージ

（OP）

SN


10G

10G
CN
CN


VM2


VM3

VM1


CN
CN



合計14U

Vol1


!60

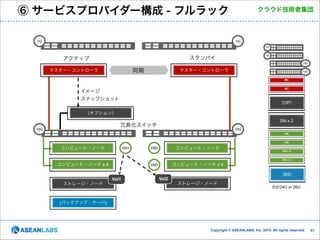

⑥ サービスプロバイダー構成 - フルラック
1G


1G
1G
1G

スタンバイ

アクティブ

10G

同期



10G
MC
MC

イメージ

（OP）

SN x 2


10G

10G
CN
CN


VM2


VM3

VM1

コンピュート・ノード x 4

CN x 4
CN x 4

コンピュート・ノード x 4


Vol1

Vol2

(BS)

合計24U or 26U

(バックアップ・サーバ)


!61

主要3事業


教育事業




!62
!62



教育事業




!63
!63

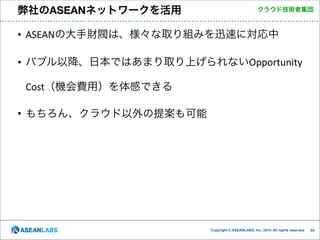

弊社のASEANネットワークを活用


• ASEANの大手財閥は、様々な取り組みを迅速に対応中

• バブル以降、日本ではあまり取り上げられないOpportunity

Cost（機会費用）を体感できる

• もちろん、クラウド以外の提案も可能


!65

未知なるASEAN市場


優秀なオープンソース技術者市場としてのASEAN


!66


III. 弊社のロゴ 
- 余談-

!67


!67

ロゴについて


ASEAN地域と日本の架け橋、青い海、そして共に更なる成長を実現
真ん中の「丸」は、OpenSourceを表す

!68


ご清聴ありがとうございました。
!
skonno@aseanlabs.com

!69


!69

OpenStack Days Tokyo 2014のプレゼンテーション資料（モーフ・ラボ & アセアン・ラボ）

More Related Content

What's hot

Viewers also liked

Similar to OpenStack Days Tokyo 2014のプレゼンテーション資料（モーフ・ラボ & アセアン・ラボ）

More from Satoshi Konno

OpenStack Days Tokyo 2014のプレゼンテーション資料（モーフ・ラボ & アセアン・ラボ）
