Nội dung đào tạo Revit MEP cho doanh nghiệp

Đào tạo Revit MEP www.Facebook.comHuytraining
Company: www.huytraining.com 1
Nội dung đào Tạo Revit MEP
Home: https://www.facebook.com/HuyTraining
Company: www.Huytraining.com

Đề cương chung Revit MEP
PHẦN 1: Tổng quan về Revit
PHẦN 2: Cách thiết lập hệ thống MEP.
PHẦN 3: Cách thiết kế và dựng mô hình Cấp thoát nước cơ bản
PHẦN 4: Cách thiết kế và dựng mô hình PCCC cơ bản
PHẦN5: Cách thiết kế và dựng mô hình điện cơ bản
PHẦN6: Cách thiết kế và dựng mô hình HVAC cơ bản
PHẦN7: Cách Tag hệ thống MEP và Kỹ thuật trình bày chuyên nghiệp
PHẦN8: Cách Tag hệ thống MEP và Kỹ thuật trình bày chuyên nghiệp
PHẦN9: Cách bóc khối lượng từng hệ thống và cách bóc khối lượng
theo vùng muốn bóc tách
PHẦN10: Cách combine và xử lý va chạm của hệ thống MEP
PHẦN11: Kỹ thuật in ấn

Revit MEP

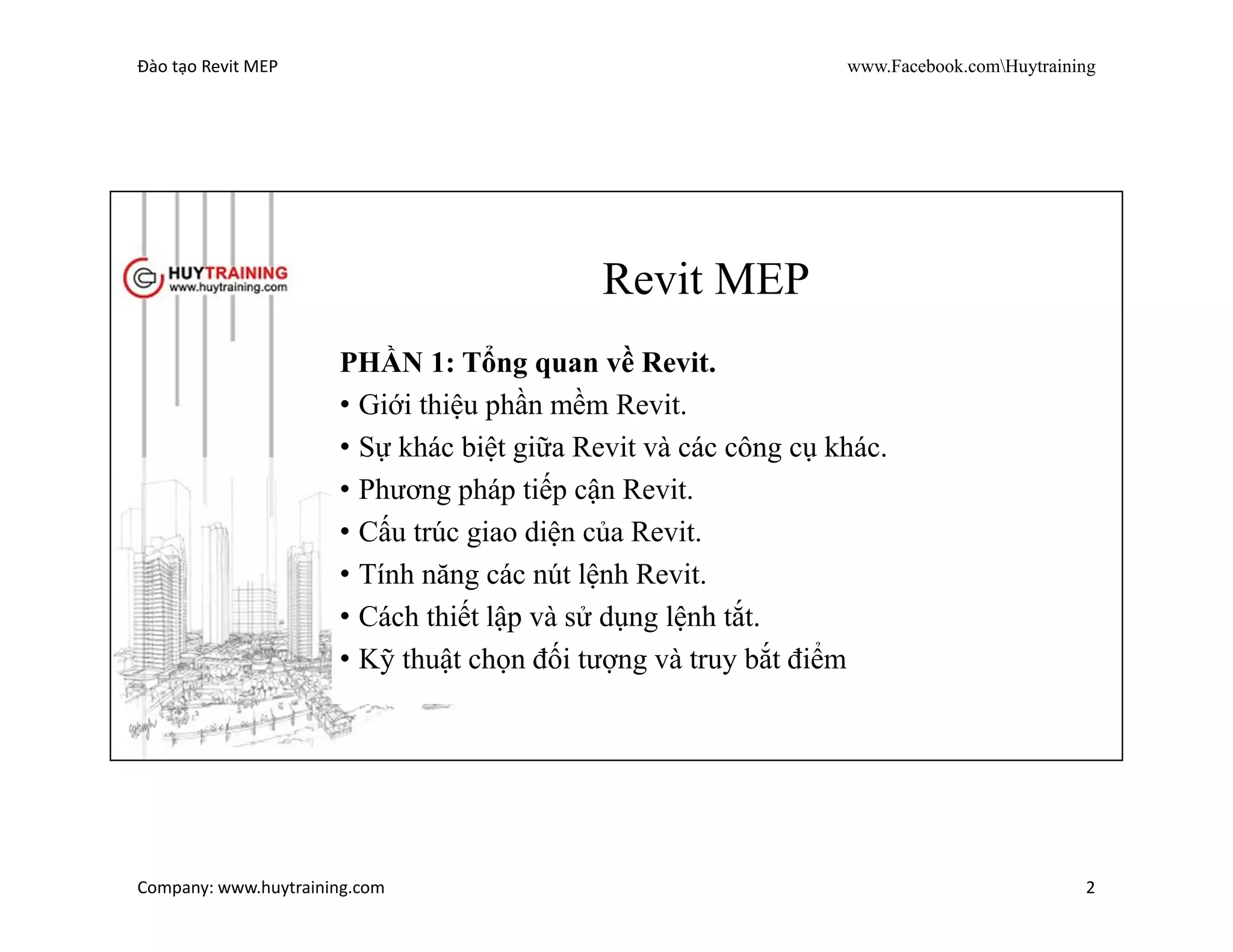

PHẦN 1: Tổng quan về Revit.
• Giới thiệu phần mềm Revit.
• Sự khác biệt giữa Revit và các công cụ khác.
• Phương pháp tiếp cận Revit.
• Cấu trúc giao diện của Revit.
• Tính năng các nút lệnh Revit.
• Cách thiết lập và sử dụng lệnh tắt.
• Kỹ thuật chọn đối tượng và truy bắt điểm

Revit MEP

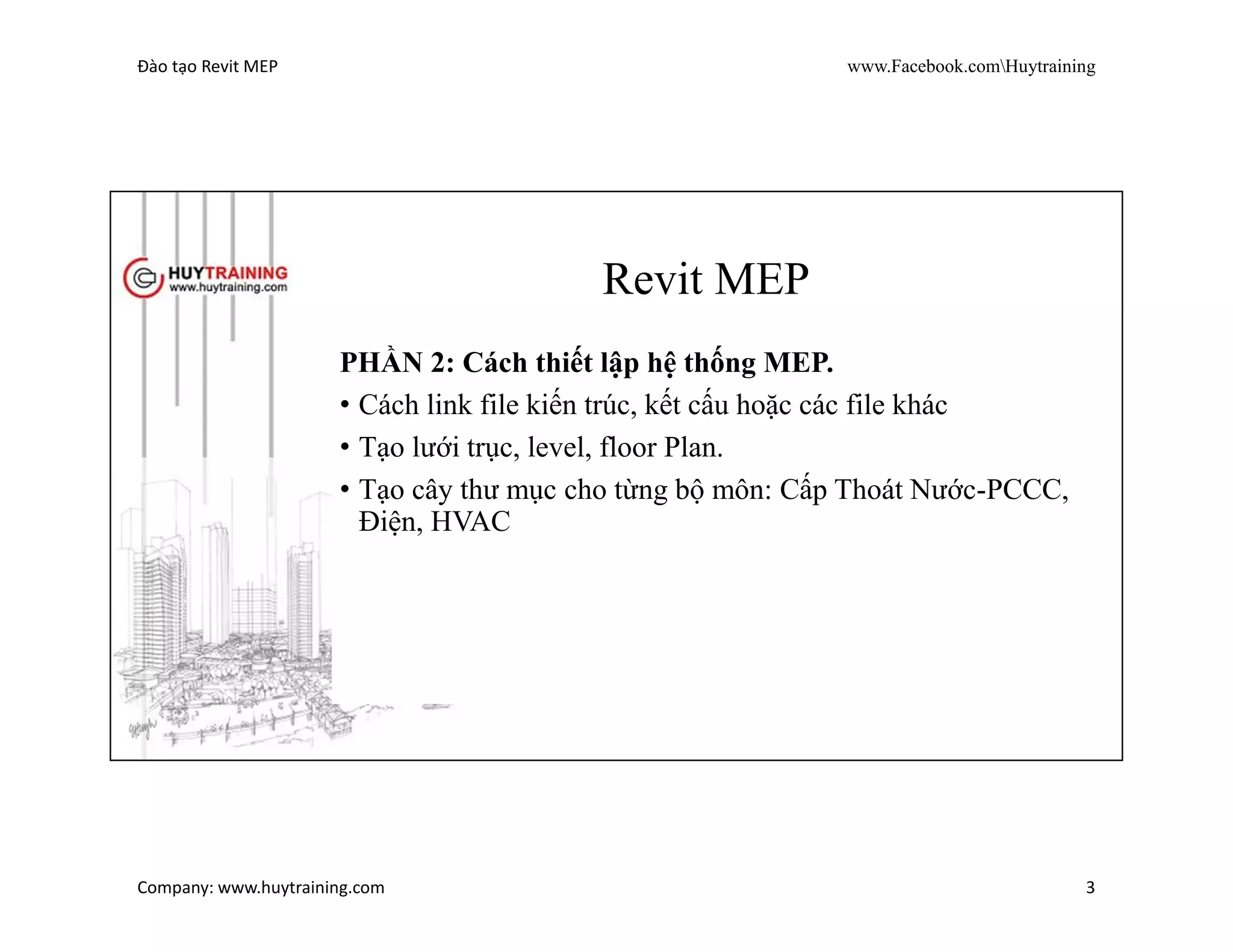

PHẦN 2: Cách thiết lập hệ thống MEP.
• Cách link file kiến trúc, kết cấu hoặc các file khác
• Tạo lưới trục, level, floor Plan.
• Tạo cây thư mục cho từng bộ môn: Cấp Thoát Nước-PCCC,
Điện, HVAC

Revit MEP

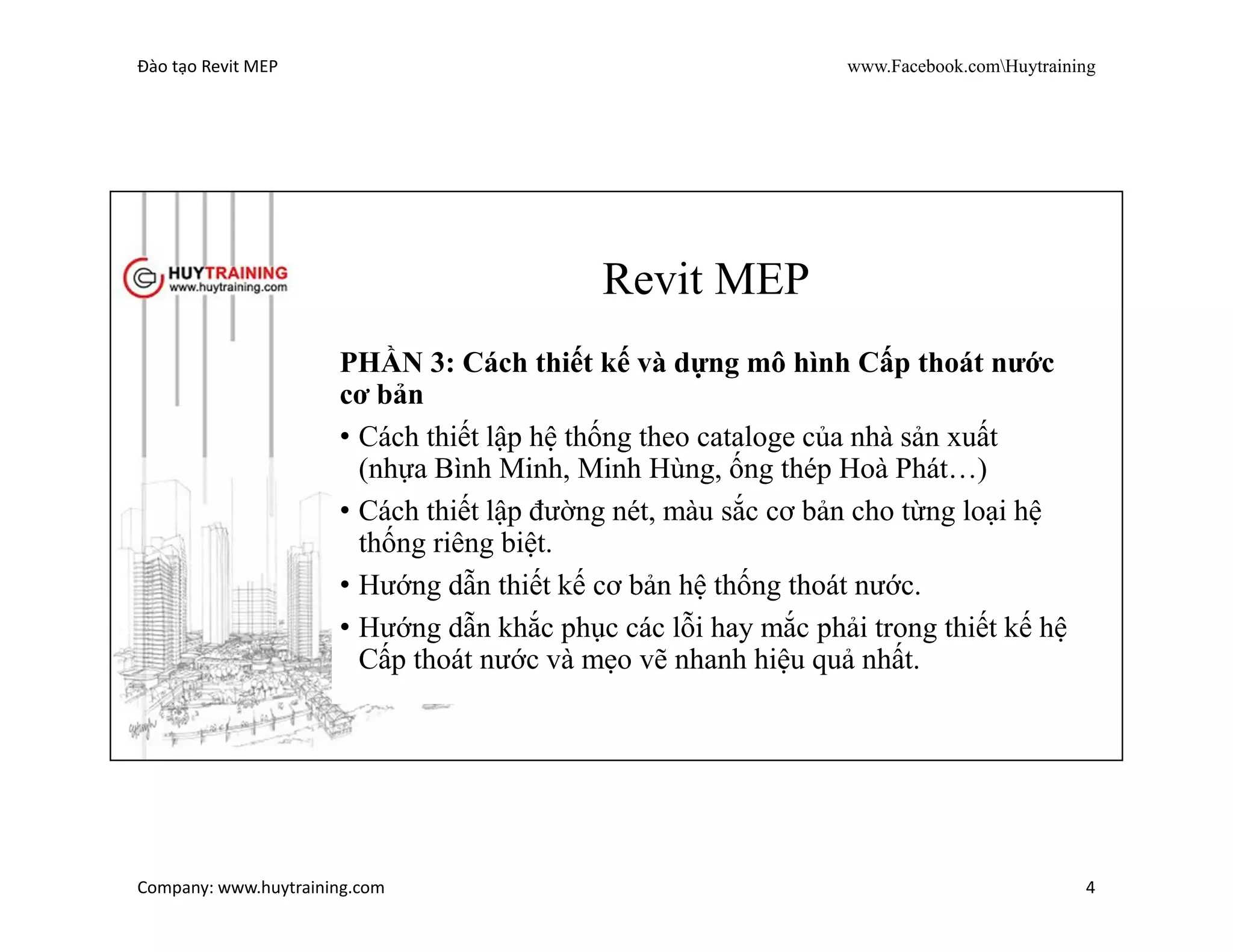

PHẦN 3: Cách thiết kế và dựng mô hình Cấp thoát nước
cơ bản
• Cách thiết lập hệ thống theo cataloge của nhà sản xuất
(nhựa Bình Minh, Minh Hùng, ống thép Hoà Phát…)
• Cách thiết lập đường nét, màu sắc cơ bản cho từng loại hệ
thống riêng biệt.
• Hướng dẫn thiết kế cơ bản hệ thống thoát nước.
• Hướng dẫn khắc phục các lỗi hay mắc phải trong thiết kế hệ
Cấp thoát nước và mẹo vẽ nhanh hiệu quả nhất.

Revit MEP
PHẦN 4: Cách thiết kế và dựng mô hình PCCC cơ bản
• Cách thiết lập hệ thống ống thép theo 3 cấp bậc ( Theard, Weld,
Flange)
• Cách tạo family các loại thiết PCCC ( Van cổng, van bướm, lọc
Y, lúp pe, van một chiều, ống nối mềm, đồng hồ áp lực, máy
bơm chữa cháy, đầu phun sương, họng, vòi chữa cháy ...).
• Cách thiết lập vật liệu, đường nét màu sắc cho hệ thống PCCC.
• Hướng dẫn thiết kế cơ bản hệ thống PCCC.
• Hướng dẫn trình tự thiết kế nhanh của mô hình PCCC và thiết
lập lệnh tắt để tăng kỹ năng Revit.

Revit MEP
PHẦN5: Cách thiết kế và dựng mô hình điện cơ bản
• Cách thiết lập hệ thống wire, conduit, cable tray, trunking…
• Cách tạo family cable tray, trunking... theo bản vẽ thiết kế cho các
công trình TBA GIS.
• Cách tạo family đèn chiếu sáng (các loại LED bảng), CB, contac, ổ
cắm, tủ điện,... theo cácthiết bị chiếu sáng thông dụng ở Việt Nam.
• Cách bố trí các thiết bị đèn, công tắc, tủ điện ….
• Hướng dẫn thiết kế hệ thống điện, điện nhẹ.
• Các vấn đề hay gặp trong thiết kế điện và cách xử lý. Hướng dẫn thủ
thuật thiết kế điện – điện nhẹ.

Đào tạo Revit MEP

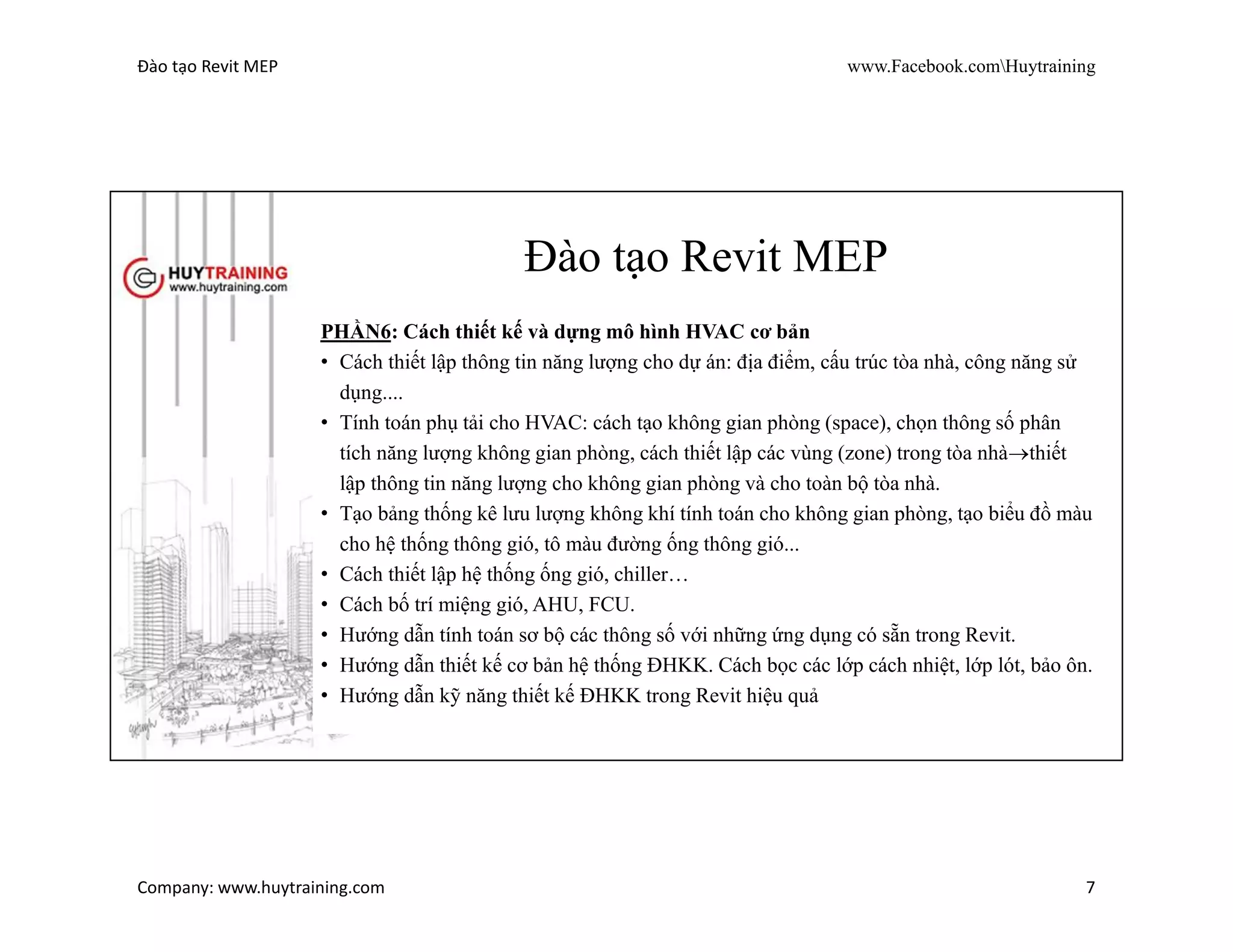

PHẦN6: Cách thiết kế và dựng mô hình HVAC cơ bản
• Cách thiết lập thông tin năng lượng cho dự án: địa điểm, cấu trúc tòa nhà, công năng sử
dụng....
• Tính toán phụ tải cho HVAC: cách tạo không gian phòng (space), chọn thông số phân
tích năng lượng không gian phòng, cách thiết lập các vùng (zone) trong tòa nhàthiết
lập thông tin năng lượng cho không gian phòng và cho toàn bộ tòa nhà.
• Tạo bảng thống kê lưu lượng không khí tính toán cho không gian phòng, tạo biểu đồ màu
cho hệ thống thông gió, tô màu đường ống thông gió...
• Cách thiết lập hệ thống ống gió, chiller…
• Cách bố trí miệng gió, AHU, FCU.
• Hướng dẫn tính toán sơ bộ các thông số với những ứng dụng có sẵn trong Revit.
• Hướng dẫn thiết kế cơ bản hệ thống ĐHKK. Cách bọc các lớp cách nhiệt, lớp lót, bảo ôn.
• Hướng dẫn kỹ năng thiết kế ĐHKK trong Revit hiệu quả

• PHẦN7: Cách Tag hệ thống MEP và Kỹ thuật trình bày
chuyên nghiệp
• Cách tạo sơ đồ không gian hệ thống cấp thoát nước –
PCCC.
• Cách chú thích lên sơ đồ không gian đẹp mắt.
• Cách tạo sơ đồ nguyên lý Revit từ file cad có sẵn

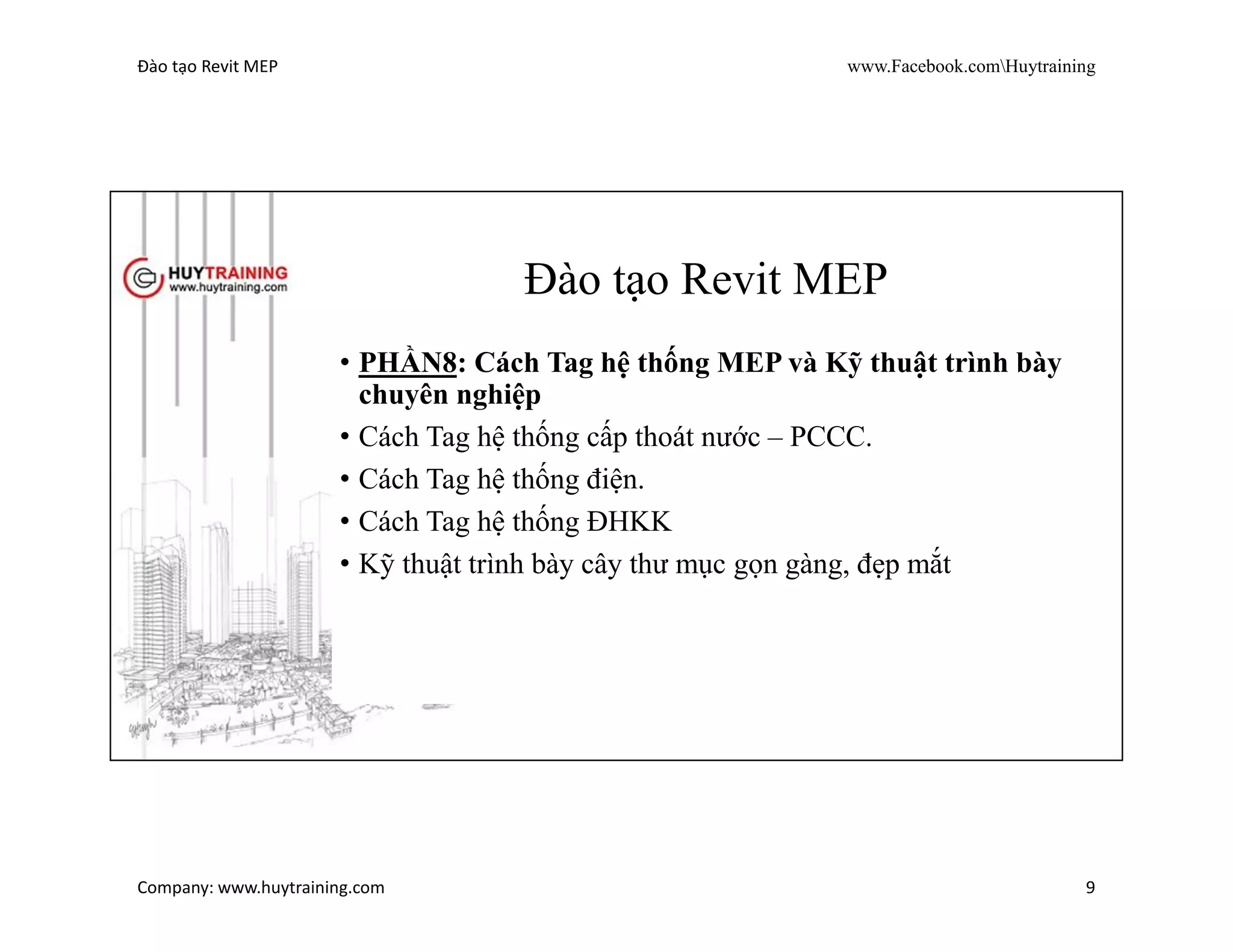

• PHẦN8: Cách Tag hệ thống MEP và Kỹ thuật trình bày
chuyên nghiệp
• Cách Tag hệ thống cấp thoát nước – PCCC.
• Cách Tag hệ thống điện.
• Cách Tag hệ thống ĐHKK
• Kỹ thuật trình bày cây thư mục gọn gàng, đẹp mắt

PHẦN9: Cách bóc khối lượng từng hệ thống và cách bóc
khối lượng theo vùng muốn bóc tách
• Bóc khối lượng hệ thống cấp thoát nước – PCCC
• Bóc khối lượng hệ thống điện.
• Bóc khối lượng hệ thống ĐHKK
• Cách tiên lượng khối lượng theo vùng.

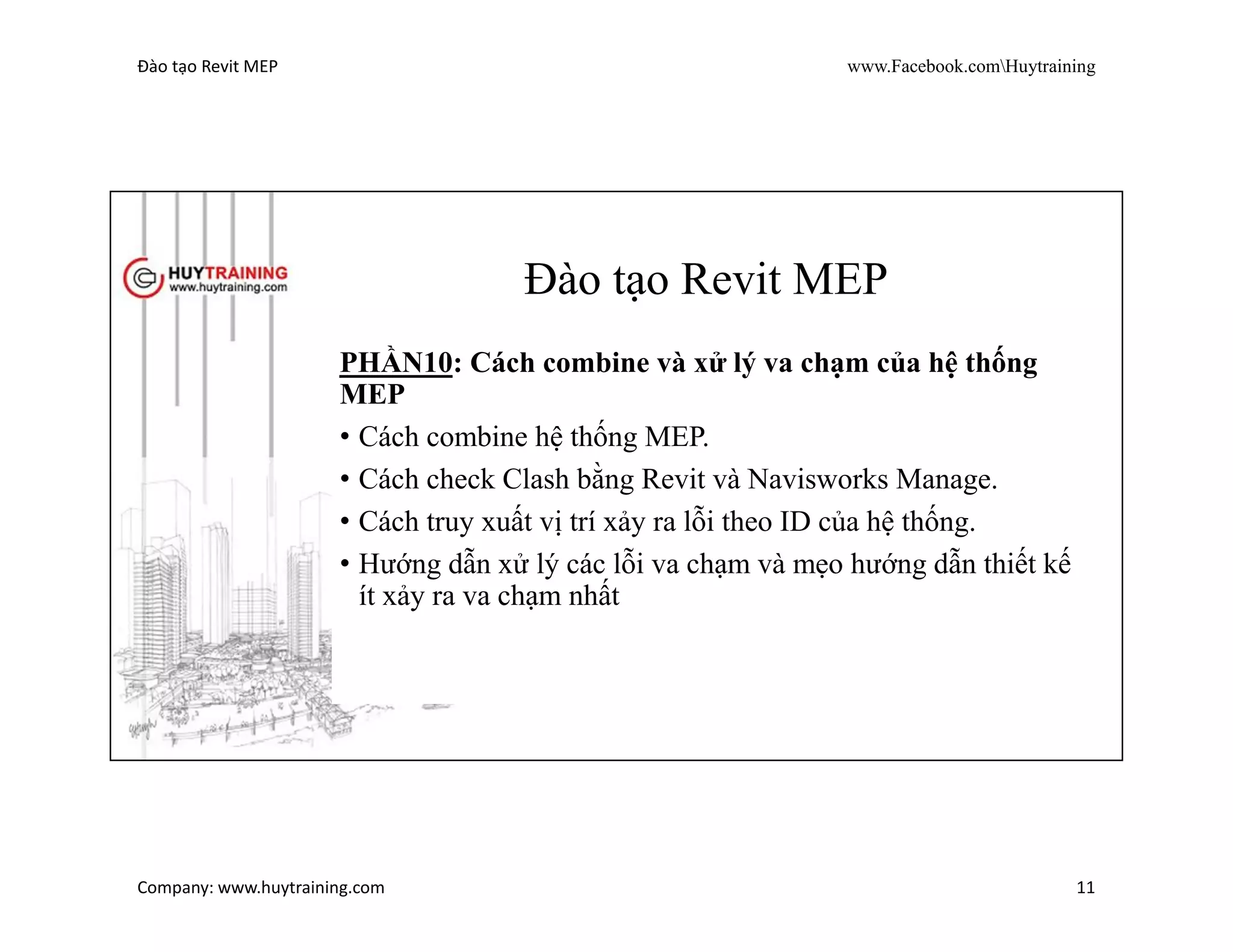

PHẦN10: Cách combine và xử lý va chạm của hệ thống
MEP
• Cách combine hệ thống MEP.
• Cách check Clash bằng Revit và Navisworks Manage.
• Cách truy xuất vị trí xảy ra lỗi theo ID của hệ thống.
• Hướng dẫn xử lý các lỗi va chạm và mẹo hướng dẫn thiết kế
ít xảy ra va chạm nhất

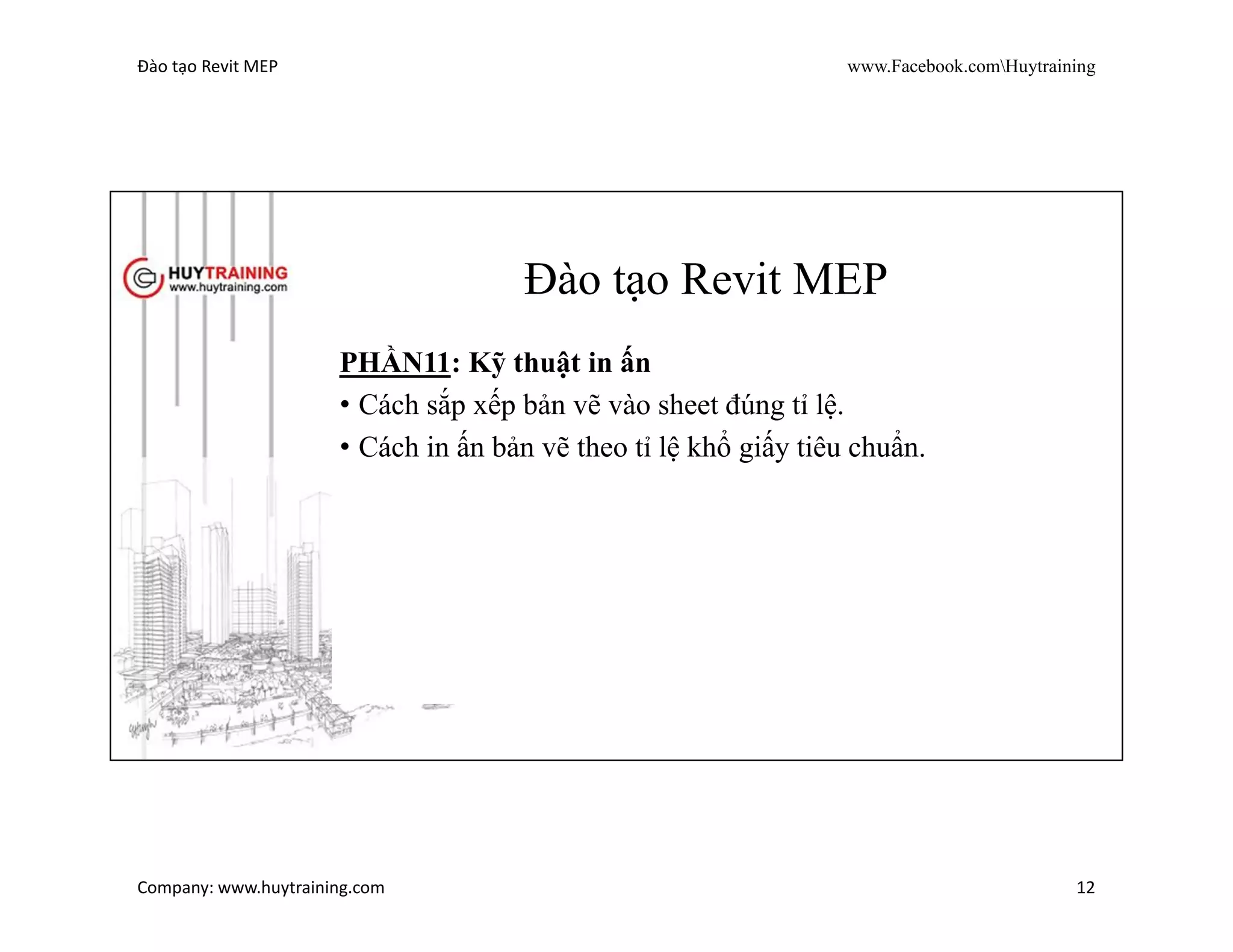

PHẦN11: Kỹ thuật in ấn
• Cách sắp xếp bản vẽ vào sheet đúng tỉ lệ.
• Cách in ấn bản vẽ theo tỉ lệ khổ giấy tiêu chuẩn.

Ghi chú
• Các nội dung chi tiết dưới đây mang tính chất tổng thể
chung để doanh nghiệp tham khảo
• Theo yêu cầu của mỗi đơn vị Huytraining sẽ đề suất nội
dung hướng dẫn phù hợp.
• Thời gian học sẽ phụ thuộc vào quy mô công trình và tính
đặc thù của công trình đó.

Hỗ trợ đào tạo

Nguồn tài liệu miễn phí
• Khóa học miễn phí
• https://www.huytraining.com/courses/khoa-hoc-
online/khoa-hoc-mien-phi
• Thư viện và tài liệu miễn phí về Revit
• https://revit.huytraining.com
• Video miễn phí
• https://www.youtube.com/user/phanquochuy0706
• Khó sách miễn phí
• http://www.slideshare.net/HuyTraining/

Tài Liệu miễn phí

Liên hệ
https://www.facebook.com/HuyTraining/ http://www.huytraining.com/
Người liên hệ báo giá đào tạo
Giảng Viên: Nguyễn Hoàng Anh
Điện thoại: 0908635100

Một số doanh nghiệp đã tham gia với
Huytraining
• Công ty Tư vấn Thiết kế Anh Linh (Alinco)
• Công ty Cổ phần Tư vấn Xây dựng Điện 2 (PECC2)
• Công ty TNHH giải pháp VMT (VMTS)
• Công Ty TNHH SSIFT Việt Nam (SSIFT)
• Công ty TNHH Tư Vấn Thiết Kế Và Giám Sát Xây Dựng RFR
Việt Nam
• Công ty Cổ phần Tư vấn Xây dựng Ý Tân
• Công ty cổ phần tư vấn thiết kế giao thông vận tải phía nam
• Công ty TNHH đối tác CNTT Sài Gòn
• Và rất nhiều công ty khác (đang cập nhật)

Hãy để Huytraining làm bạn
đồng hành với các bạn
