[Revit] Family ký hiệu đường ống nước

Hướng dẫn: Nguyễn Hoàng Anh Family Ký hiệu đường nét Revit MEP theo TCVN
Company: www.huytraining.com 1
Family ký hiệu đường
ống nước theo TCVN
Hướng dẫn: Nguyễn Hoàng Anh
Home: www.facebook.comhoanganhtraining
Company: www.huytraining.com

Lời giới thiệu
• Sau khi ra mắt khóa học Revit MEP tập 1, nhiều bạn khi thể hiện bản vẽ có
thắc mắc các vấn đề dưới đây. Do chưa có điều kiện thời gian để làm tập 2,
tôi làm silde này để giúp các bạn vượt qua khó khăn khi thể hiện bản vẽ
• Khi thể hiện bản trong Revit thường người dùng chọn phương án in màu để
phần biệt các loại đường ống.
• Nhưng không phải tất cả các bạn bạn đều có điều kiện in màu.
• Theo quy định đường nét của TCVN các đường ống và điện theo chữ.
• Nay Nguyễn Hoàng Anh hướng dẫn các bạn một phương pháp để vẽ nhanh
các ký hiệu này phù hợp với TCVN
• Trong tương lai có thể Chính Phủ có thể có quy định khác, hoặc revit
update các tính năng mới khắc phục việc này. Trong lúc chờ đợi các bạn có
thể sử dụng phương án này của tôi.
• Chúc các bạn thành công.

Các ký hiệu đường ống theo quy định
Quyết định số 21/2005/QĐ-BXD

1. Tạo family
1
2
3
Bước 1: vào incon Revit
chọn New
Bước 2: chọn family
Bước 3: chọn template
family Metric Detail item
line based
Ghi chú: chọn template
Metric Detail item line
based để vẽ đường line cho
đơn giản

2. Vẽ đường ký hiệu
1
2
4
3
5
Bước 1: Chọn thẻ Create
Bước 2: Chọn đường line để vẽ phím tắt
“TL”
Bước 3: chọn nét cho đường line (ưu tiện
chọn nét mãnh) đề xuất Light Line
Bước 4: chọn đường line để vẽ
Bước 5: Kéo đường line từ đầu nút này sáng
đầu nút kia

3. Lưu lại Family
1
2 3
4
Bước 1: Chọn save phím tắt Ctrl –
S
Để lưu lại file family
Bước 2: đặt tên file family
Bước 3: chọn option
Bước 4: chọn số lượng file backup
là 1

4. Tạo family mới về ký hiệu
1
2
3
Bước 1: vào incon Revit
chọn New
Bước 2: chọn family
Bước 3: chọn template
Metric Generic Annotation

5. Tạo ký hiệu mới
2
3
1
4
Bước 1: Xóa ghi chú
Bước 2 vào tabs Create
Bước 3: thọn Label
Bước 4: Kich vào tâm giao
điểm của Reference Line

6. Tạo tham biến text
1
2
3
Bước 1: tạo tham biến mới
Bước 2: đặt tên tham biến đề
xuất text
Bước 3: Chọn Common thuộc
tính Text
Bước 4: chọn mũi tên gán tham
biến
Bước 5: OK

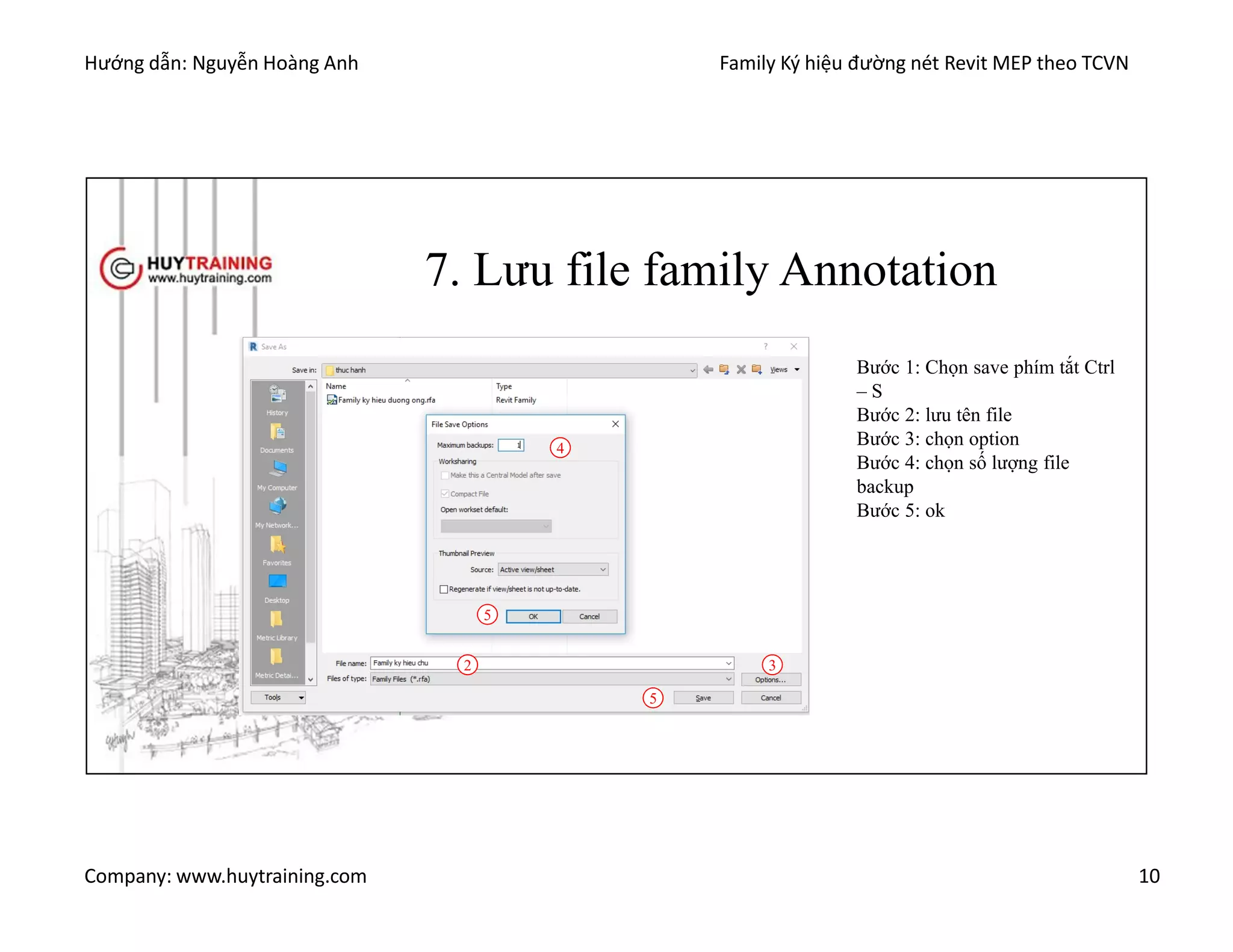

7. Lưu file family Annotation
Bước 1: Chọn save phím tắt Ctrl
– S
Bước 2: lưu tên file
Bước 3: chọn option
Bước 4: chọn số lượng file
backup
Bước 5: ok
2 3
4
5
5

8. Load vào family ký hiệu đường ống
1
2
Bước 1: chọn Tabs Modify
Bước 2: Chọn Load into
Bươc 3: chọn family ký
hiệu đường ống

9. Đặt Annotation vào đường family
1
2
3
5
Bước 1: Sau khi load vào
bạn đặt ngay
Nếu các bạn lỡ thoát hoặc
ấn Esc, mất di family này.
Bạn làm các bước tiếp theo
Bước 2: chọn tap Create
Bước 3: chọn Symbol
Bước 4: chọn family đã load
vào
Bước 5: Đặt vào vị trí cần
4

10. Vẽ Reference Plane
1
2
3
4 4
Bước 1: Chọn Create
Bước 2: Chọn Reference
Plane
Bước 3: Chọn khoảng
cách
Bước 4: rà vào 2 đường
biên để chọn ống

11. Đặt tham biến cho 2 đầu
1
2 2
3
4
5
6
7 Bước 1: dùng lệnh dim 2 đầu phím tắt “DI”
Bước 2: dim 2 đầu
Bước 3: kích vào ô để tạo tham biến mới
Bước 4: Đặt tên cho tham biến mới
Bước 5: Ok
Bước 6: Chọn dim đã tạo
Bước 7: Chọn thuộc tính đã tạo

12. Array ký hiệu chữ
1
23
4
Bước 1: chọn ký hiệu đã add
Chọn lệnh Array
Bước 2: chọn Last phân bố theo
chiều rãi
Bước 3: Chọn số lượng ký hiệu
Bước 4: Chọn điểm đầu điểm cuối

13. Khóa ký hiệu chữ vào Ref
1
2 3
3
Bước 1: Chọn Aline Phím tắt “AL”
Bước 2: Chọn đường dóng kéo chữa vào đường Ref
Bước 3: Chọn các chữ khác vào đường Ref
Bước 4: chọn 2 đầu Ref và khóa lại
4

14. Tạo tham biến cho số lượng chữ
1
2
3
Bước 1: Chọn vào số khi array
Bước 2: Chọn Label > add thuộc tính
vào
Bước 3: Đặt tên cho tham biến
Bước 4: ok

15. Edit Group
1
2
3
4
Bước 1: Chọn group
Bước 2: chọn edit Group
Bước 3: chọn lại chữ
Bước 4: chọn family Annotations

16. Gán tham biến text
1
2
3
4
5
Bước 1: Chọn Edit Type
Bước 2: Chọn vào ô trống để gán thuộc tính
Bước 3: chọn new để tạo thuộc tính mới
Bước 4: gán nhãn cho thuộc tính mới
Bước 5: ok

17. Tạo family con cấp nước
1
2
3
4
Bước 1: Chọn Family Types
Bước 2: tạo famiy con mới
Bước 3: thay đổi nội dung text
Bươc 4: Apply

18. Tạo family con thoát nước
1
2
3
4
Bước 1: Chọn Family Types
Bước 2: tạo famiy con mới
Bước 3: thay đổi nội dung text
Bươc 4: Apply

19. Load family vào file dự án
2
3
Bước 1: save lại file phím tắt Ctrl-S
Bước 2: Chọn load into
Bước 3: chọn dự án để load family vào

20. Kết quả
1
3
2
4
5
Bước 1: vào tabs Annotate
Bước 2: Chọn Component
Bước 3: chọn family ký hiệu
hiệu đường ống đã load vào
Bước 4: kéo đường thẳng để
vẽ
Bước 5: chọn family khác và
vẽ
Các bạn làm đến đây đã thành
công.
Chúc các bạn thành
Link down family các bạn vào
đây
http://revit.huytraining.com/re
vit-mep/family-ky-hieu-duong-
ong-revit-mep.html
