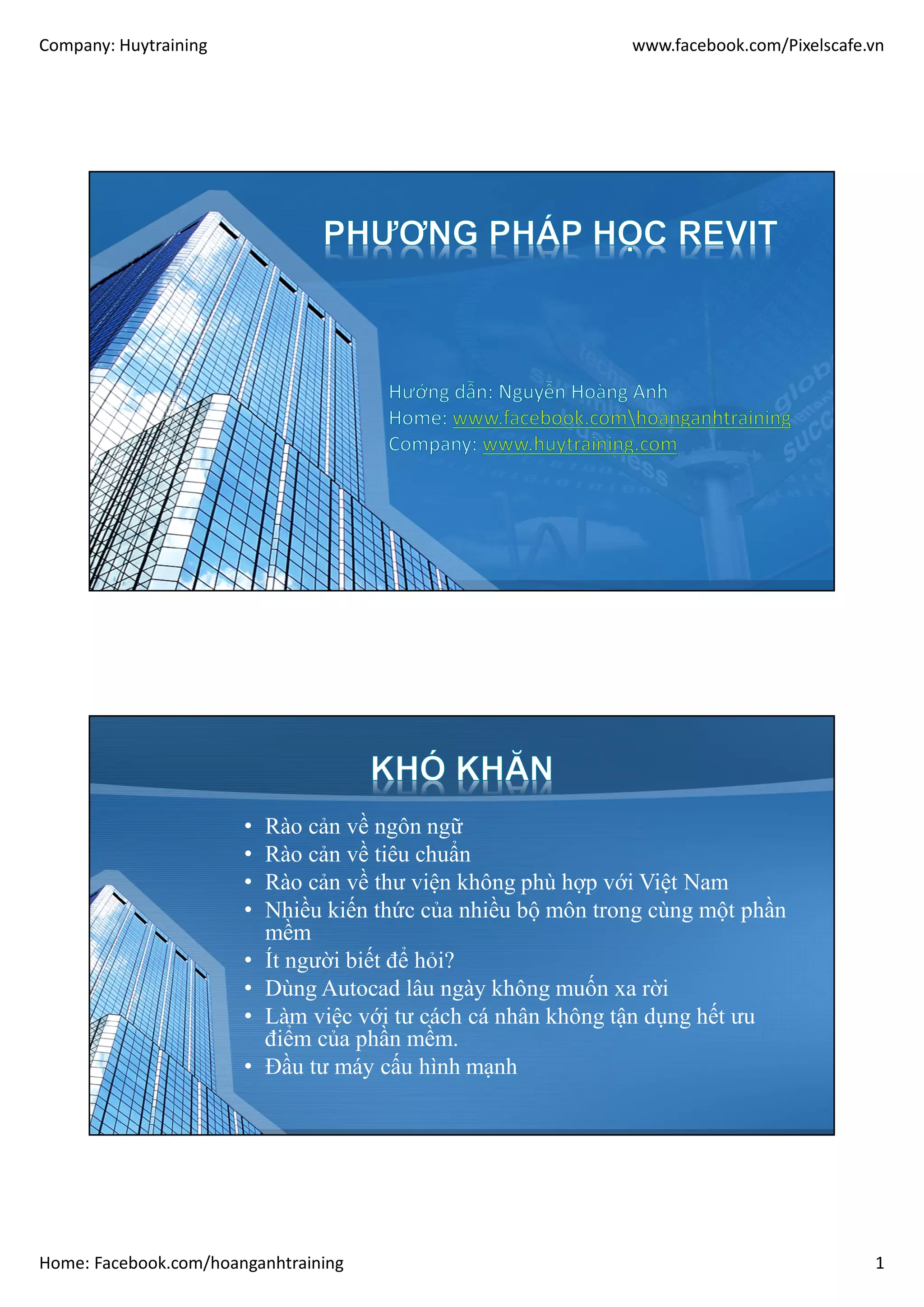

Phương pháp học Revit hiệu quả

Company: Huytraining www.facebook.com/Pixelscafe.vn
Home: Facebook.com/hoanganhtraining 1
• Rào cản về ngôn ngữ
• Rào cản về tiêu chuẩn
• Rào cản về thư viện không phù hợp với Việt Nam
• Nhiều kiến thức của nhiều bộ môn trong cùng một phần
mềm
• Ít người biết để hỏi?
• Dùng Autocad lâu ngày không muốn xa rời
• Làm việc với tư cách cá nhân không tận dụng hết ưu
điểm của phần mềm.
• Đầu tư máy cấu hình mạnh

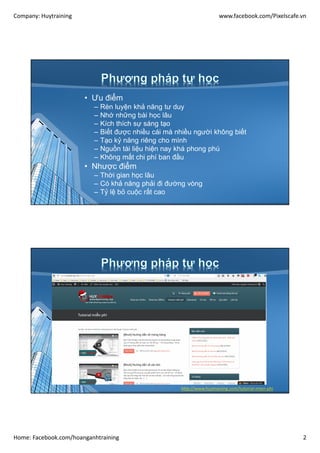

• Ưu điểm
– Rèn luyện khả năng tư duy
– Nhớ những bài học lâu
– Kích thích sự sáng tạo
– Biết được nhiều cái mà nhiều người không biết
– Tạo kỷ năng riêng cho mình
– Nguồn tài liệu hiện nay khá phong phú
– Không mất chi phí ban đầu
• Nhược điểm
– Thời gian học lâu
– Có khả năng phải đi đường vòng
– Tỷ lệ bỏ cuộc rất cao
http://www.huytraining.com/tutorial-mien-phi

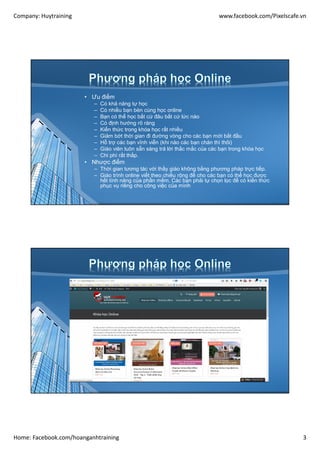

• Ưu điểm
– Có khả năng tự học
– Có nhiều bạn bèn cùng học online
– Bạn có thể học bất cứ đâu bất cứ lức nào
– Có định hướng rõ ràng
– Kiến thức trong khóa học rất nhiều
– Giảm bớt thời gian đi đường vòng cho các bạn mới bắt đầu
– Hỗ trợ các bạn vĩnh viễn (khi nào các bạn chán thì thôi)
– Giáo viên luôn sẵn sàng trả lời thắc mắc của các bạn trong khóa học
– Chi phí rất thấp.
– Thời gian tương tác với thầy giáo không bằng phương pháp trực tiếp.
– Giáo trình online viết theo chiều rộng để cho các bạn có thể học được
hết tính năng của phần mềm, Các bạn phải tự chọn lọc để có kiến thức
phục vụ riêng cho công việc của mình

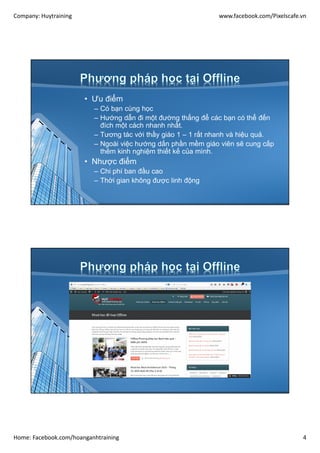

• Ưu điểm
– Có bạn cùng học
– Hướng dẫn đi một đường thẳng để các bạn có thể đến
đích một cách nhanh nhất.
– Tương tác với thầy giáo 1 – 1 rất nhanh và hiệu quả.
– Ngoài việc hướng dấn phần mềm giáo viên sẽ cung cấp
thêm kinh nghiệm thiết kế của mình.
– Chi phí ban đầu cao
– Thời gian không được linh động

PP Tự học Online Offline
Giảng viên Bạn bè, internet Gặp gián tiếp Gặp trực tiếp
Thời gian
thành thạo
Dự kiến >2 năm Dự kiến <1 năm Dự kiến < 2 tháng
Chi phí Không tính được <500.000 VNĐ 2.000.000 VNĐ
Tài liệu - Tự tìm tài liệu - Tài liệu cung cấp đầy đủ - Tài liệu cung cấp đầy đủ
Yêu cầu - Tự học
- Gặp khó khăn phải tự
vượt qua
- Một phần tự học
- GV hướng dẫn gián tiếp
- Có máy tính riêng
- GV hướng dẫn trực tiếp
- Trung tâm hỗ trợ máy
tính để học
Tiếng anh - Rất cần thiết - Không cần thiết - Không cần thiết
Hỗ trợ từ
Huytraining
- Kho tài liệu miễn phí
- K hỗ trợ việc làm
- Hỗ trợ vĩnh viễn
- Hỗ trợ việc làm gián tiếp
- Hỗ trợ vĩnh viễn
- Hỗ trợ việc làm trực tiếp
Giấy chứng
nhận
- Không có - Dự kiến sẽ có - Có, nếu nộp bài đúng
hạn
- Hãy tạm quên môi trường 2D và tập làm quen với môi trường 3D.
- Nếu bạn đang thực hành và gặp khó khăn hãy cố gắng vượt qua, đừng
có ý định quay lại môi trường 2D. Khi bạn quay lại bạn sẽ không còn
muốn đi tiếp được nữa.
- Công cụ Revit cũng không phải là một công cụ hoàn hảo cũng có những
nhược điểm của nó, bạn không nên kỳ vọng quá cao về nó sẽ dẫn đến
thất vọng và không muốn học tiếp nữa.
- File template nên tự tạo, không nên sử dụng file của người khác
- Nắm được View bạn sẽ làm chủ được Revit.
- Hãy suy nghĩ theo cách làm việc nhóm để tận dụng hết khả năng của
phần mềm.
- Hãy học vì chính mình.

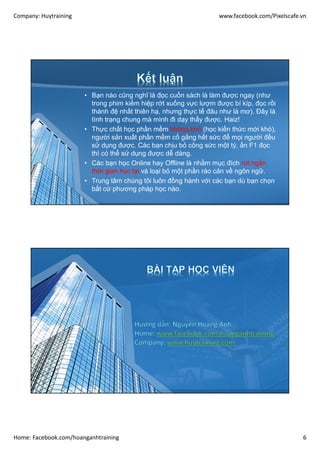

• Bạn nào cũng nghĩ là đọc cuốn sách là làm được ngay (như
trong phim kiếm hiệp rớt xuống vực lượm được bí kíp, đọc rồi
thành đệ nhất thiên hạ, nhưng thực tế đâu như là mơ). Đây là
tình trạng chung mà mình đi dạy thấy được. Haiz!
• Thực chất học phần mềm không khó (học kiến thức mới khó),
người sản xuất phần mềm cố gắng hết sức để mọi người đều
sử dụng được. Các bạn chịu bỏ công sức một tý, ấn F1 đọc
thì có thể sử dụng được dễ dàng.
• Các bạn học Online hay Offline là nhằm mục đích rút ngắn
thời gian học lại và loại bỏ một phần rào cản về ngôn ngữ.
• Trung tâm chúng tôi luôn đồng hành với các bạn dù bạn chọn
bất cứ phương pháp học nào.

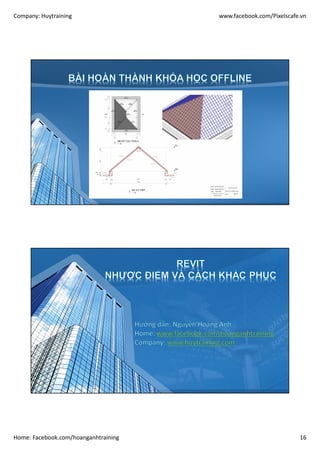

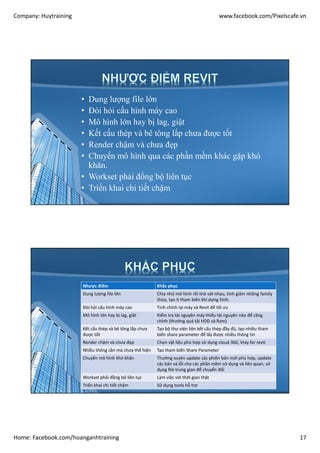

• Dung lượng file lớn
• Đòi hỏi cấu hình máy cao
• Mô hình lớn hay bị lag, giật
• Kết cấu thép và bê tông lắp chưa được tốt
• Render chậm và chưa đẹp
• Chuyển mô hình qua các phần mềm khác gặp khó
khăn.
• Workset phải đồng bộ liên tục
• Triển khai chi tiết chậm
Nhược điểm Khắc phục
Dung lượng file lớn Chia nhỏ mô hình rồi link với nhau, tinh giảm những family
thừa, tạo ít tham biến khi dựng hình.
Đòi hỏi cấu hình máy cao Tinh chỉnh lại máy và Revit để tối ưu
Mô hình lớn hay bị lag, giật Kiểm tra tài nguyên máy thiếu tài nguyên nào để căng
chỉnh (thường quá tải HDD và Ram)
Kết cấu thép và bê tông lắp chưa
được tốt
Tạo bộ thư viện liên kết cấu thép đầy đủ, tạo nhiều tham
biến share parameter để lấy được nhiều thông tin
Render chậm và chưa đẹp Chọn vật liệu phù hợp sử dụng cloud 360, Vray for revit
Nhiều thông cần mà chưa thể hiện Tạo tham biến Share Parameter
Chuyển mô hình khó khăn Thường xuyên update các phiên bản mới phù hợp, update
các bản vá lỗi cho các phần mềm sử dụng và liên quan, sử
dụng file trung gian để chuyển đổi
Workset phải đồng bộ liên tục Làm việc với thời gian thật
Triển khai chi tiết chậm Sử dụng tools hỗ trợ

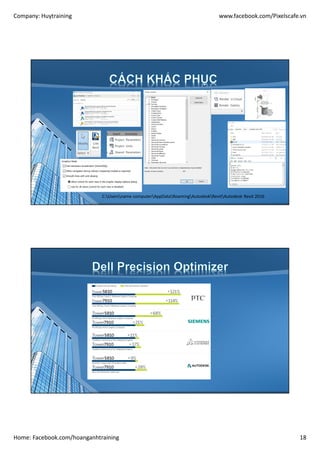

C:Usersname computerAppDataRoamingAutodeskRevitAutodesk Revit 2016

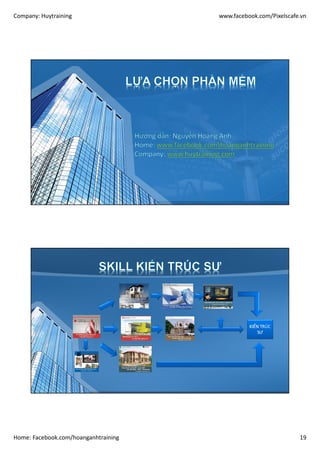

KIẾN TRÚC
SƯ

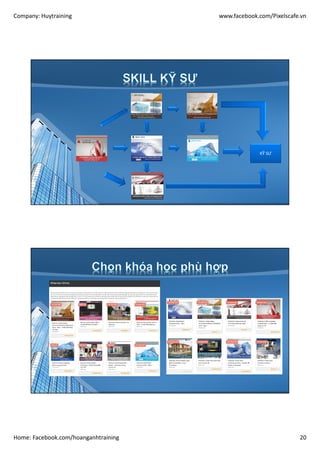

KỸ SƯ

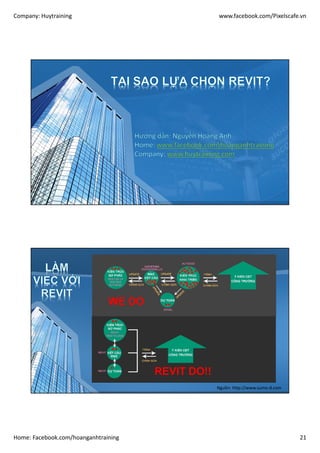

Nguồn: http://www.sumo-d.com

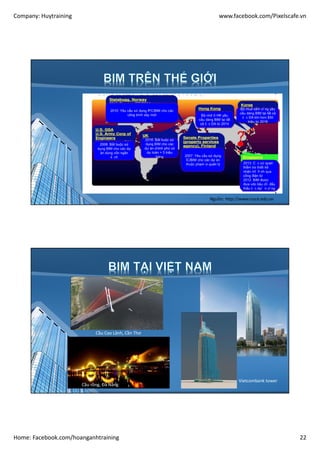

Nguồn: http://www.nuce.edu.vn
Cầu Cao Lãnh, Cần Thơ
Vietcombank tower
Cầu rồng, Đà Nẵng

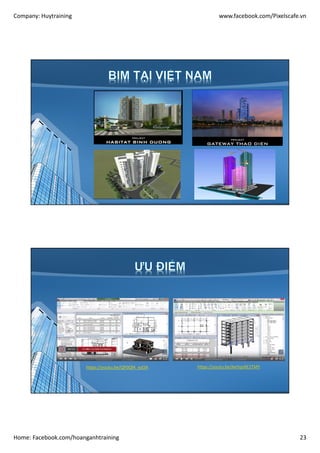

https://youtu.be/QF0Qf4_ezOA https://youtu.be/AeYqoXE2TMY

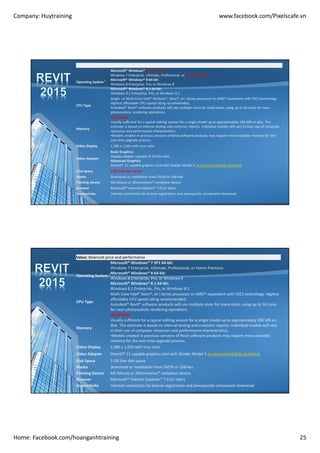

Operating System ¹
Microsoft® Windows® 7 SP1 64-bit:
Windows 7 Enterprise, Ultimate, Professional, or Home Premium
Microsoft® Windows® 8 64-bit:
Windows 8 Enterprise, Pro, or Windows 8
Microsoft® Windows® 8.1 64-bit:
Windows 8.1 Enterprise, Pro, or Windows 8.1
CPU Type
Single- or Multi-Core Intel® Pentium®, Xeon®, or i-Series processor or AMD® equivalent with SSE2 technology.
Highest affordable CPU speed rating recommended.
Autodesk® Revit® software products will use multiple cores for many tasks, using up to 16 cores for near-
photorealistic rendering operations.
Memory
•4 GB RAM
Usually sufficient for a typical editing session for a single model up to approximately 100 MB on disk. This
estimate is based on internal testing and customer reports. Individual models will vary in their use of computer
resources and performance characteristics.
•Models created in previous versions of Revit software products may require more available memory for the
one-time upgrade process.
Video Display 1,280 x 1,024 with true color
Video Adapter
Basic Graphics:
Display adapter capable of 24-bit color
Advanced Graphics:
DirectX® 11 capable graphics card with Shader Model 3 as recommended by Autodesk.
Disk Space 5 GB free disk space
Media Download or installation from DVD9 or USB key
Pointing Device MS-Mouse or 3Dconnexion® compliant device
Browser Microsoft® Internet Explorer® 7.0 (or later)
Connectivity Internet connection for license registration and prerequisite component download
Value: Balanced price and performance
Operating System ¹
CPU Type
Multi-Core Intel® Xeon®, or i-Series processor or AMD® equivalent with SSE2 technology. Highest
affordable CPU speed rating recommended.
Autodesk® Revit® software products will use multiple cores for many tasks, using up to 16 cores
for near-photorealistic rendering operations.
Memory
•8 GB RAM
Usually sufficient for a typical editing session for a single model up to approximately 300 MB on
disk. This estimate is based on internal testing and customer reports. Individual models will vary
in their use of computer resources and performance characteristics.
•Models created in previous versions of Revit software products may require more available
memory for the one-time upgrade process.
Video Adapter DirectX® 11 capable graphics card with Shader Model 3 as recommended by Autodesk.
Disk Space 5 GB free disk space

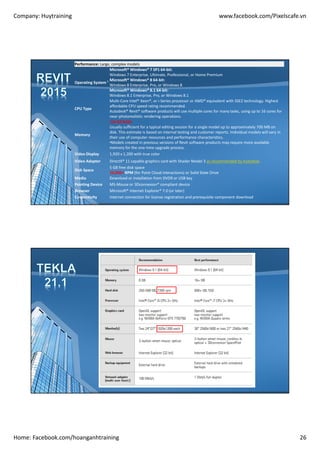

Performance: Large, complex models
Operating System ¹
CPU Type
Multi-Core Intel® Xeon®, or i-Series processor or AMD® equivalent with SSE2 technology. Highest
affordable CPU speed rating recommended.
Autodesk® Revit® software products will use multiple cores for many tasks, using up to 16 cores for
near-photorealistic rendering operations.
Memory
•16 GB RAM
Usually sufficient for a typical editing session for a single model up to approximately 700 MB on
disk. This estimate is based on internal testing and customer reports. Individual models will vary in
their use of computer resources and performance characteristics.
•Models created in previous versions of Revit software products may require more available
memory for the one-time upgrade process.
Video Adapter DirectX® 11 capable graphics card with Shader Model 3 as recommended by Autodesk.
Disk Space
5 GB free disk space
10,000+ RPM (for Point Cloud interactions) or Solid State Drive

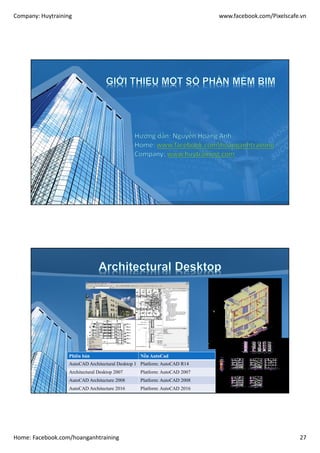

Phiên bản Nền AutoCad
AutoCAD Architectural Desktop 1 Platform: AutoCAD R14
Architectural Desktop 2007 Platform: AutoCAD 2007
AutoCAD Architecture 2008 Platform: AutoCAD 2008
AutoCAD Architecture 2016 Platform: AutoCAD 2016

Năm Phiên bản
1984 Radar CH 1.0
1995 ArchiCAD 4.55 (the first for Windows)
2007~2011 ArchiCAD 11 ~ 15
2015 ArchiCAD 19
Nội dung Sự kiện
Hình thành 1982 Bắt đầu phát triển ArchiCAD từ apple
BIM 1987 Mô hình ảo hóa
Công ty Graphisoft
Trụ sở Budapest, Hungary.
Người sử dụng 120.000 người

• 1960s Nemetschek xây dựng nền tảng CAD (autocad 1982)
Khả năng của phần mềm:
1. Thiết bản vẽ kiến trúc nội thất, ngoại thất 2D, 3D
2. Trình diễn hình ảnh 3D và phim 3D
3. Trình diễn trực quan trên máy tính và trên smartphone
4. Thiết kế hồ sơ kết cấu 2D, 3D
5. Thiết kế hồ sơ điện, nước 3D, 3D
6. BIM
7. Bốc khối lượng, dự toán, quản lý dự án thiết kế.
8. …………
http://www.hexabim.com/solutions/revit-vs-allplan-vs-archicad-google-repond.html

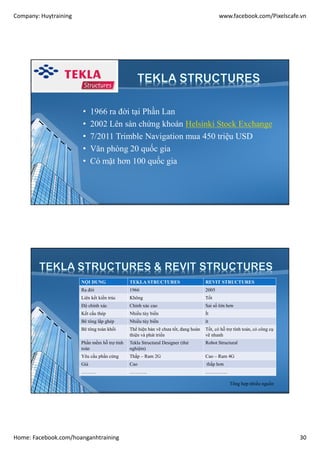

• 1966 ra đời tại Phần Lan
• 2002 Lên sàn chứng khoán Helsinki Stock Exchange
• 7/2011 Trimble Navigation mua 450 triệu USD
• Văn phòng 20 quốc gia
• Có mặt hơn 100 quốc gia
NỘI DUNG TEKLA STRUCTURES REVIT STRUCTURES
Ra đời 1966 2005
Liên kết kiến trúc Không Tốt
Độ chính xác Chính xác cao Sai số lớn hơn
Kết cấu thép Nhiều tùy biến Ít
Bê tông lắp ghép Nhiều tùy biến ít
Bê tông toàn khối Thể hiện bản vẽ chưa tốt, đang hoàn
thiện và phát triển
Tốt, có hỗ trợ tính toán, có công cụ
vẽ nhanh
Phần mềm hỗ trợ tính
toán
Tekla Structural Designer (thử
nghiệm)
Robot Structural
Yêu cầu phần cứng Thấp – Ram 2G Cao – Ram 4G
Giá Cao thấp hơn
……… ……….. …………..
Tổng hợp nhiều nguồn

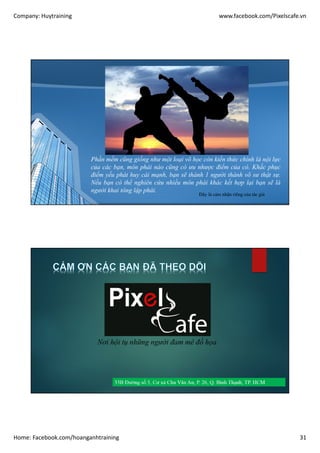

Phần mềm cũng giống như một loại võ học còn kiến thức chính là nội lực
của các bạn, môn phái nào cũng có ưu nhược điểm của có. Khắc phục
điểm yếu phát huy cái mạnh, bạn sẽ thành 1 người thành võ sư thật sự.
Nếu bạn có thể nghiên cứu nhiều môn phái khác kết hợp lại bạn sẽ là
người khai tông lập phái.
Đây là cảm nhận riêng của tác giả
