Tính năng mới trong Revit 2018

Dịch: Nguyễn Hoàng Anh Tính năng mới Revit 2018
Company: www.huytraining.com 1

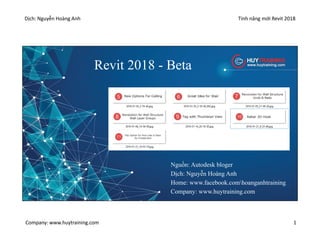

Revit 2018 - Beta
Nguồn: Autodesk bloger
Dịch: Nguyễn Hoàng Anh
Home: www.facebook.comhoanganhtraining
Company: www.huytraining.com

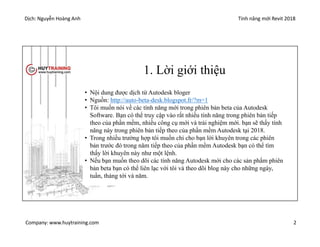

1. Lời giới thiệu
• Nội dung được dịch từ Autodesk bloger
• Nguồn: http://auto-beta-desk.blogspot.fr/?m=1
• Tôi muốn nói về các tính năng mới trong phiên bản beta của Autodesk
Software. Bạn có thể truy cập vào rất nhiều tính năng trong phiên bản tiếp
theo của phần mềm, nhiều công cụ mới và trải nghiệm mới. bạn sẽ thấy tính
năng này trong phiên bản tiếp theo của phần mềm Autodesk tại 2018.
• Trong nhiều trường hợp tôi muốn chỉ cho bạn lời khuyên trong các phiên
bản trước đó trong năm tiếp theo của phần mềm Autodesk bạn có thể tìm
thấy lời khuyên này như một lệnh.
• Nếu bạn muốn theo dõi các tính năng Autodesk mới cho các sản phẩm phiên
bản beta bạn có thể liên lạc với tôi và theo dõi blog này cho những ngày,
tuần, tháng tới và năm.

2. U-Table - Revit 2018
Nếu như bạn đã biết về
hệ số U trong Revit
chúng tôi không thể
nhập U Giá trị trực tiếp
trong Revit giao diện,
Trước đây chúng ta
muốn thực hiện thay
đổi cho
Construction.xml bằng
tay tại địa chỉ trong
hình

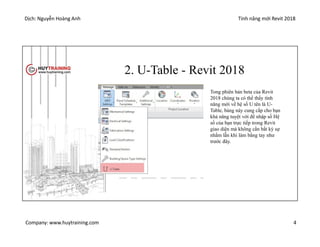

Tong phiên bản beta của Revit
2018 chúng ta có thể thấy tính
năng mới về hệ số U tên là U-
Table, bảng này cung cấp cho bạn
khả năng tuyệt vời để nhập số Hệ
số của bạn trực tiếp trong Revit
giao diện mà không cần bất kỳ sự
nhầm lẫn khi làm bằng tay như
trước đây.

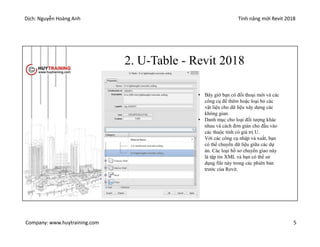

• Bây giờ bạn có đối thoại mới và các
công cụ để thêm hoặc loại bỏ các
vật liệu cho dữ liệu xây dựng các
không gian.
• Danh mục cho loại đối tượng khác
nhau và cách đơn giản cho đầu vào
các thuộc tính có giá trị U.
Với các công cụ nhập và xuất, bạn
có thể chuyển dữ liệu giữa các dự
án. Các loại hồ sơ chuyển giao này
là tập tin XML và bạn có thể sử
dụng file này trong các phiên bản
trước của Revit.

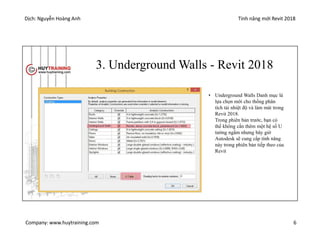

3. Underground Walls - Revit 2018
• Underground Walls Danh mục là
lựa chọn mới cho thống phân
tích tải nhiệt độ và làm mát trong
Revit 2018.
Trong phiên bản trước, bạn có
thể không cần thêm một hệ số U
tường ngầm nhưng bây giờ
Autodesk sẽ cung cấp tính năng
này trong phiên bản tiếp theo của
Revit

4. Soil Conductivity - Revit 2018

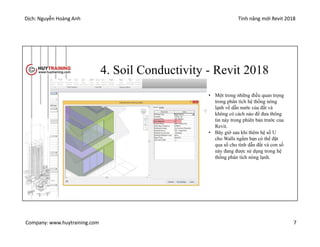

• Một trong những điều quan trọng
trong phân tích hệ thống nóng
lạnh về dẫn nước của đất và
không có cách nào để đưa thông
tin này trong phiên bản trước của
Revit.
• Bây giờ sau khi thêm hệ số U
cho Walls ngầm bạn có thể đặt
qua số cho tính dẫn đất và con số
này đang được sử dụng trong hệ
thống phân tích nóng lạnh.

5. New Options For Ceiling - Revit 2018

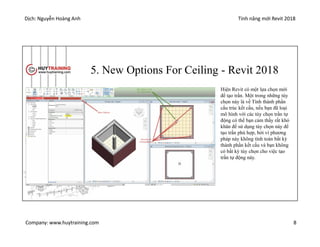

Hiện Revit có một lựa chọn mới
để tạo trần. Một trong những tùy
chọn này là về Tính thành phần
cấu trúc kết cấu, nếu bạn đã loại
mô hình với các tùy chọn trần tự
động có thể bạn cảm thấy rất khó
khăn để sử dụng tùy chọn này để
tạo trần phù hợp, bởi vì phương
pháp này không tính toán bất kỳ
thành phần kết cấu và bạn không
có bất kỳ tùy chọn cho việc tạo
trần tự động này.

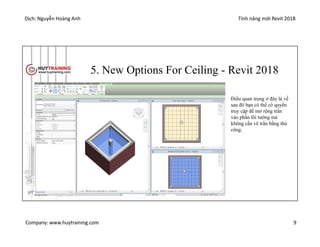

Điều quan trọng ở đây là về
sau đó bạn có thể có quyền
truy cập để mở rộng trần
vào phần lõi tường mà
không cần vẽ trần bằng thủ
công.

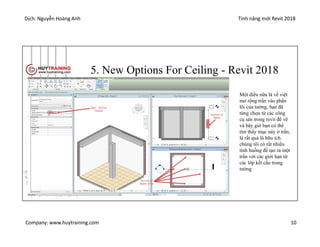

Một điều nữa là về việt
mở rộng trần vào phần
lõi của tường, bạn đã
từng chọn từ các công
cụ sàn trong revit để vẽ
và bây giờ bạn có thể
tìm thấy mục này ở trần,
là rất quá là hữu ích.
chúng tôi có rất nhiều
tình huống để tạo ra một
trần với các giới hạn từ
các lớp kết cấu trong
tường

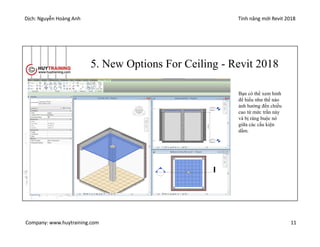

Bạn có thể xem hỉnh
để hiểu như thế nào
ảnh hưởng đến chiều
cao từ mức trần này
và bị ràng buộc nó
giữa các cấu kiện
dầm.

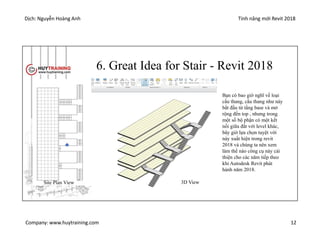

6. Great Idea for Stair - Revit 2018
Bạn có bao giờ nghĩ về loại
cầu thang, cầu thang như này
bắt đầu từ tầng base và mở
rộng đến top , nhưng trong
một số bộ phận có một kết
nối giữa đất với level khác,
bây giờ lựa chọn tuyệt vời
này xuất hiện trong revit
2018 và chúng ta nên xem
làm thế nào công cụ này cải
thiện cho các năm tiếp theo
khi Autodesk Revit phát
hành năm 2018.
Site Plan View 3D View

3D View

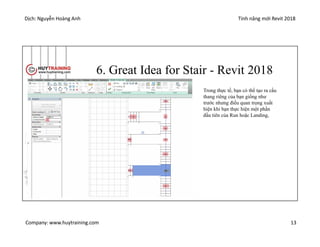

Trong thực tế, bạn có thể tạo ra cầu
thang riêng của bạn giống như
trước nhưng điều quan trọng xuất
hiện khi bạn thực hiện một phần
đầu tiên của Run hoặc Landing,

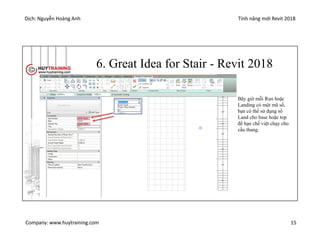

Bây giờ mỗi Run hoặc
Landing có một mã số,
bạn có thể sử dụng số
Land cho base hoặc top
để hạn chế việt chạy cho
cầu thang.

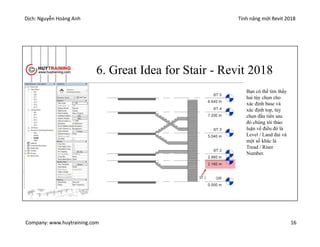

Bạn có thể tìm thấy
hai tùy chọn cho
xác định base và
xác định top, tùy
chọn đầu tiên sau
đó chúng tôi thảo
luận về điều đó là
Level / Land đai và
một số khác là
Tread / Riser
Number.

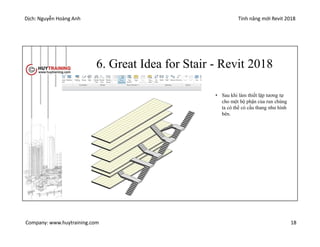

• Sau khi làm thiết lập tương tự
cho một bộ phận của run chúng
ta có thể có cầu thang như hình
bên.

7. Revolution for Wall Structure - Undo &
Redo - Revit 2018

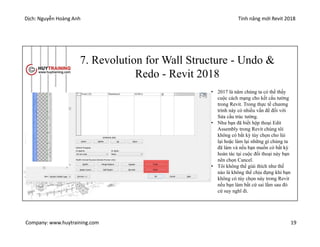

• 2017 là năm chúng ta có thể thấy
cuộc cách mạng cho kết cấu tường
trong Revit. Trong thực tế chương
trình này có nhiều vấn đề đối với
Sửa cấu trúc tường.
• Như bạn đã biết hộp thoại Edit
Assembly trong Revit chúng tôi
không có bất kỳ tùy chọn cho lùi
lại hoặc làm lại những gì chúng ta
đã làm và nếu bạn muốn có bất kỳ
hoàn tác tại cuộc đối thoại này bạn
nên chọn Cancel.
• Tôi không thể giải thích như thế
nào là không thể chịu đựng khi bạn
không có tùy chọn này trong Revit
nếu bạn làm bất cứ sai lầm sau đó
cứ suy nghĩ đi.

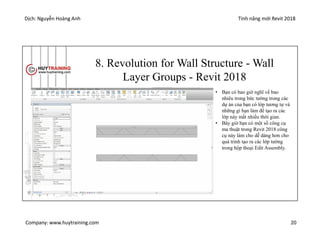

8. Revolution for Wall Structure - Wall
Layer Groups - Revit 2018
• Bạn có bao giờ nghĩ về bao
nhiêu trong bức tường trong các
dự án của bạn có lớp tương tự và
những gì bạn làm để tạo ra các
lớp này mất nhiều thời gian.
• Bây giờ bạn có một số công cụ
ma thuật trong Revit 2018 công
cụ này làm cho dễ dàng hơn cho
quá trình tạo ra các lớp tường
trong hộp thoại Edit Assembly.

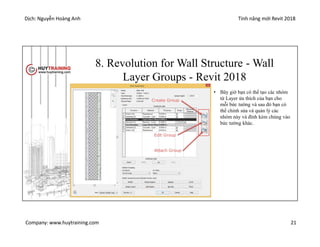

• Bây giờ bạn có thể tạo các nhóm
từ Layer ửa thích của bạn cho
mỗi bức tường và sau đó bạn có
thể chỉnh sửa và quản lý các
nhóm này và đính kèm chúng vào
bức tường khác.

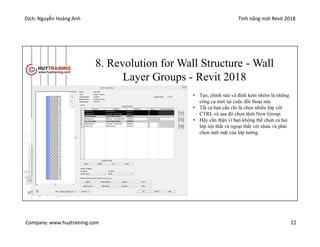

• Tạo, chỉnh sửa và đính kèm nhóm là những
công cụ mới tại cuộc đối thoại này.
• Tất cả bạn cần chỉ là chọn nhiều lớp với
CTRL và sau đó chọn lệnh New Group.
• Hãy cẩn thận vì bạn không thể chọn cả hai
lớp nội thất và ngoại thất với nhau và phải
chọn một mặt của lớp tường.

• Tích vào biểu tượng Open
group editor
• Sau đó bạn sẽ thấy hộp thoại
Structure group editor như
hình bên
• Hoặc bạn có thể ấn vào nút
Edit Group button
• Tại hộp thoại này, bạn có thể
nhìn thấy tất cả mọi thứ bạn
cần, New Layer , Duplicate ,
Merge , Combine , Reverse và
nhiều công cụ khác. Copy và
paste cũng là một công cụ để
làm cho dễ dàng quá trình
tường lớp sáng tạo.
• Đây là tất cả chúng ta cần để
chỉnh sửa lớp trong lệnh
tường
Bây giờ gõ tên cho các
nhóm lớp tường.

9. Tag With Thumbnail View - Revit 2018

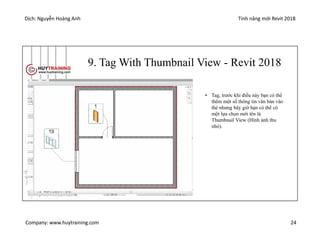

• Tag, trước khi điều này bạn có thể
thêm một số thông tin văn bản vào
thẻ nhưng bây giờ bạn có thể có
một lựa chọn mới tên là
Thumbnail View (Hình ảnh thu
nhỏ).

• Trong thực tế View thể
hiện sẽ lấy hình ảnh từ
quan ảnh Phối cảnh
trong Family , mà bạn
sử dụng cho
Thumbnail View trong
cửa sổ Explorer (Thư
mục).

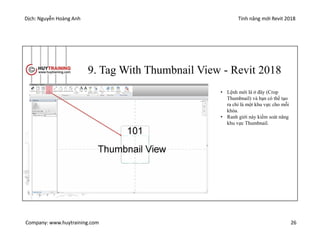

• Lệnh mới là ở đây (Crop
Thumbnail) và bạn có thể tạo
ra chỉ là một khu vực cho mỗi
khóa.
• Ranh giới này kiểm soát năng
khu vực Thumbnail.

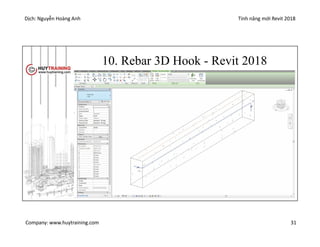

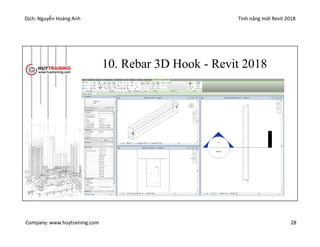

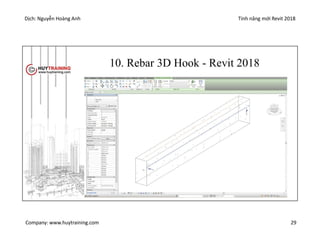

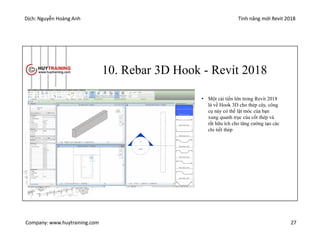

10. Rebar 3D Hook - Revit 2018
• Một cải tiến lớn trong Revit 2018
là về Hook 3D cho thép cây, công
cụ này có thể lật móc của bạn
xung quanh trục của cốt thép và
rất hữu ích cho tăng cường tạo các
chi tiết thép

11. Flip Option for Run Line in Stair by
Component - Revit 2018

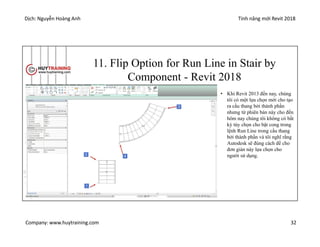

• Khi Revit 2013 đến nay, chúng
tôi có một lựa chọn mới cho tạo
ra cầu thang bởi thành phần
nhưng từ phiên bản này cho đến
hôm nay chúng tôi không có bất
kỳ tùy chọn cho bật cong trong
lệnh Run Line trong cầu thang
bởi thành phần và tôi nghĩ rằng
Autodesk sẽ đúng cách để cho
đơn giản này lựa chọn cho
người sử dụng.

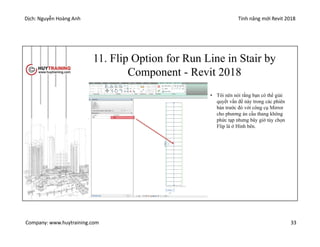

11. Flip Option for Run Line in Stair by
Component - Revit 2018
• Tôi nên nói rằng bạn có thể giải
quyết vấn đề này trong các phiên
bản trước đó với công cụ Mirror
cho phương án cầu thang không
phức tạp nhưng bây giờ tùy chọn
Flip là ở Hình bên.

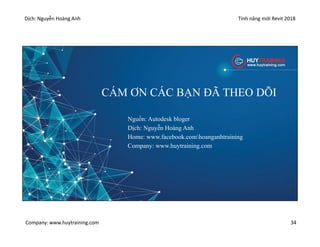

CÁM ƠN CÁC BẠN ĐÃ THEO DÕI
Nguồn: Autodesk bloger
Dịch: Nguyễn Hoàng Anh
Home: www.facebook.comhoanganhtraining
Company: www.huytraining.com
