Giáo trình Revit Mep 2017 - Điện nước - Dựng hình

Hướng dẫn: Nguyễn Hoàng Anh Home: https://www.facebook.com/hoanganhtraining
Company: www.huytraining.com 1

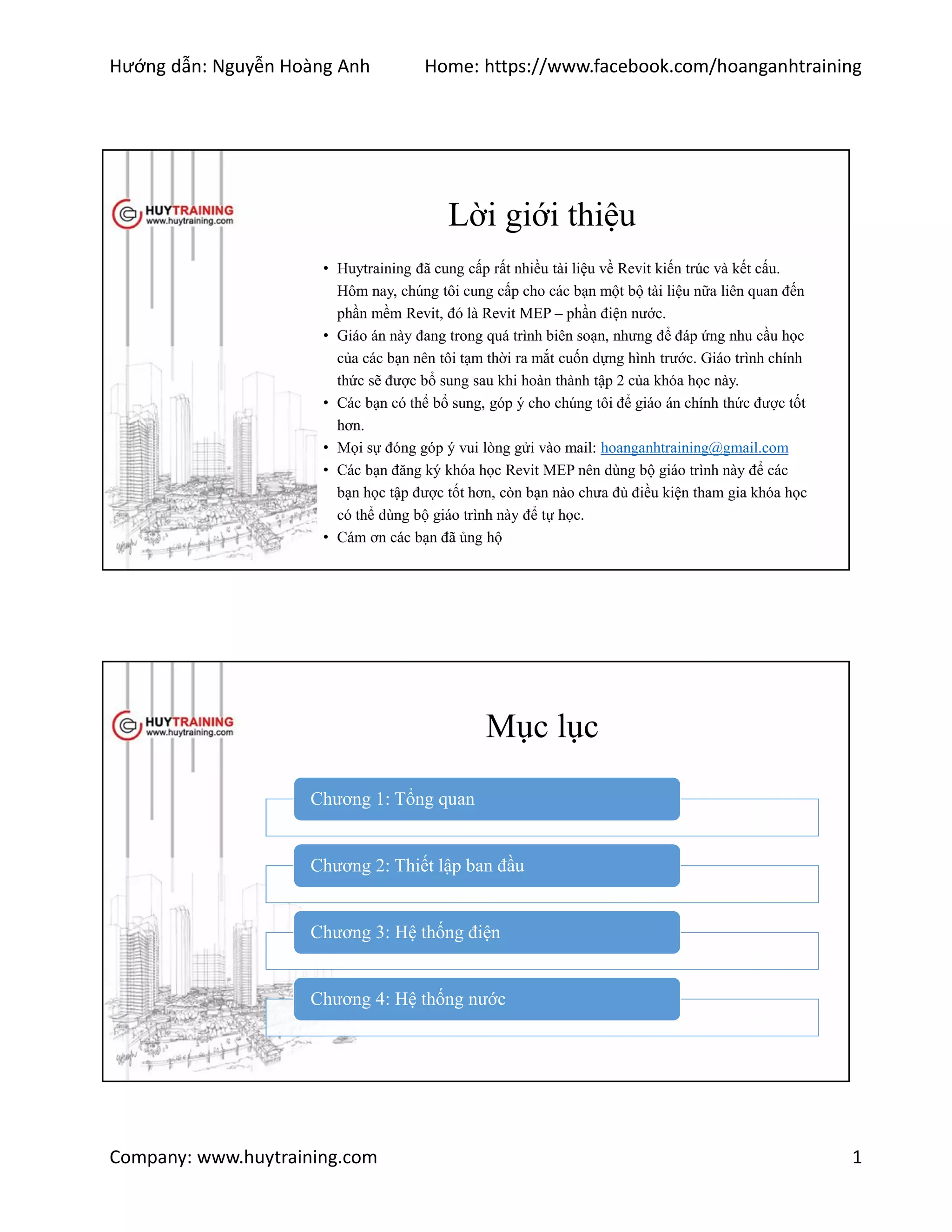

Lời giới thiệu
• Huytraining đã cung cấp rất nhiều tài liệu về Revit kiến trúc và kết cấu.
Hôm nay, chúng tôi cung cấp cho các bạn một bộ tài liệu nữa liên quan đến
phần mềm Revit, đó là Revit MEP – phần điện nước.
• Giáo án này đang trong quá trình biên soạn, nhưng để đáp ứng nhu cầu học
của các bạn nên tôi tạm thời ra mắt cuốn dựng hình trước. Giáo trình chính
thức sẽ được bổ sung sau khi hoàn thành tập 2 của khóa học này.
• Các bạn có thể bổ sung, góp ý cho chúng tôi để giáo án chính thức được tốt
hơn.
• Mọi sự đóng góp ý vui lòng gửi vào mail: hoanganhtraining@gmail.com
• Các bạn đăng ký khóa học Revit MEP nên dùng bộ giáo trình này để các
bạn học tập được tốt hơn, còn bạn nào chưa đủ điều kiện tham gia khóa học
có thể dùng bộ giáo trình này để tự học.
• Cám ơn các bạn đã ủng hộ
Mục lục
Chương 1: Tổng quan
Chương 2: Thiết lập ban đầu
Chương 3: Hệ thống điện
Chương 4: Hệ thống nước

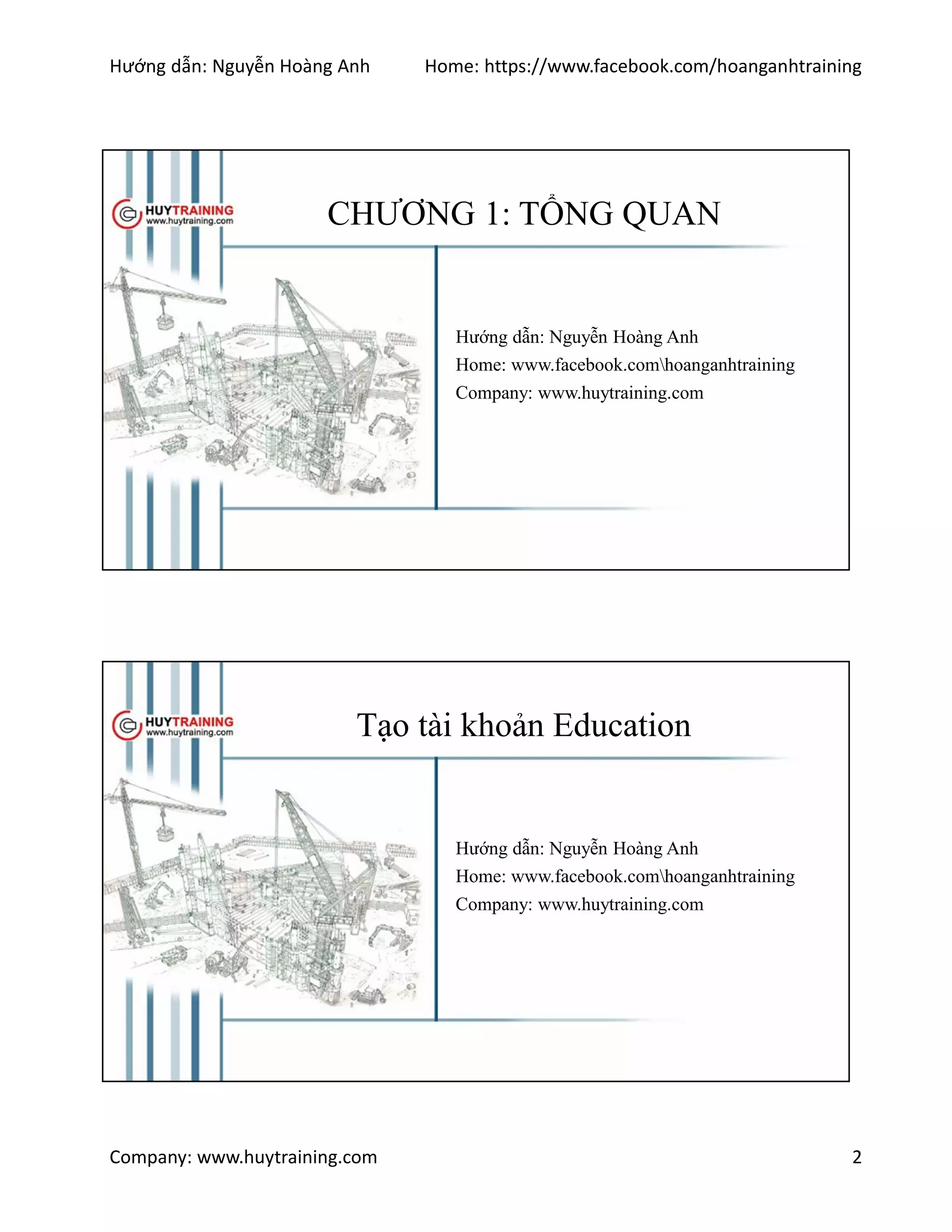

CHƯƠNG 1: TỔNG QUAN
Hướng dẫn: Nguyễn Hoàng Anh
Home: www.facebook.comhoanganhtraining
Company: www.huytraining.com

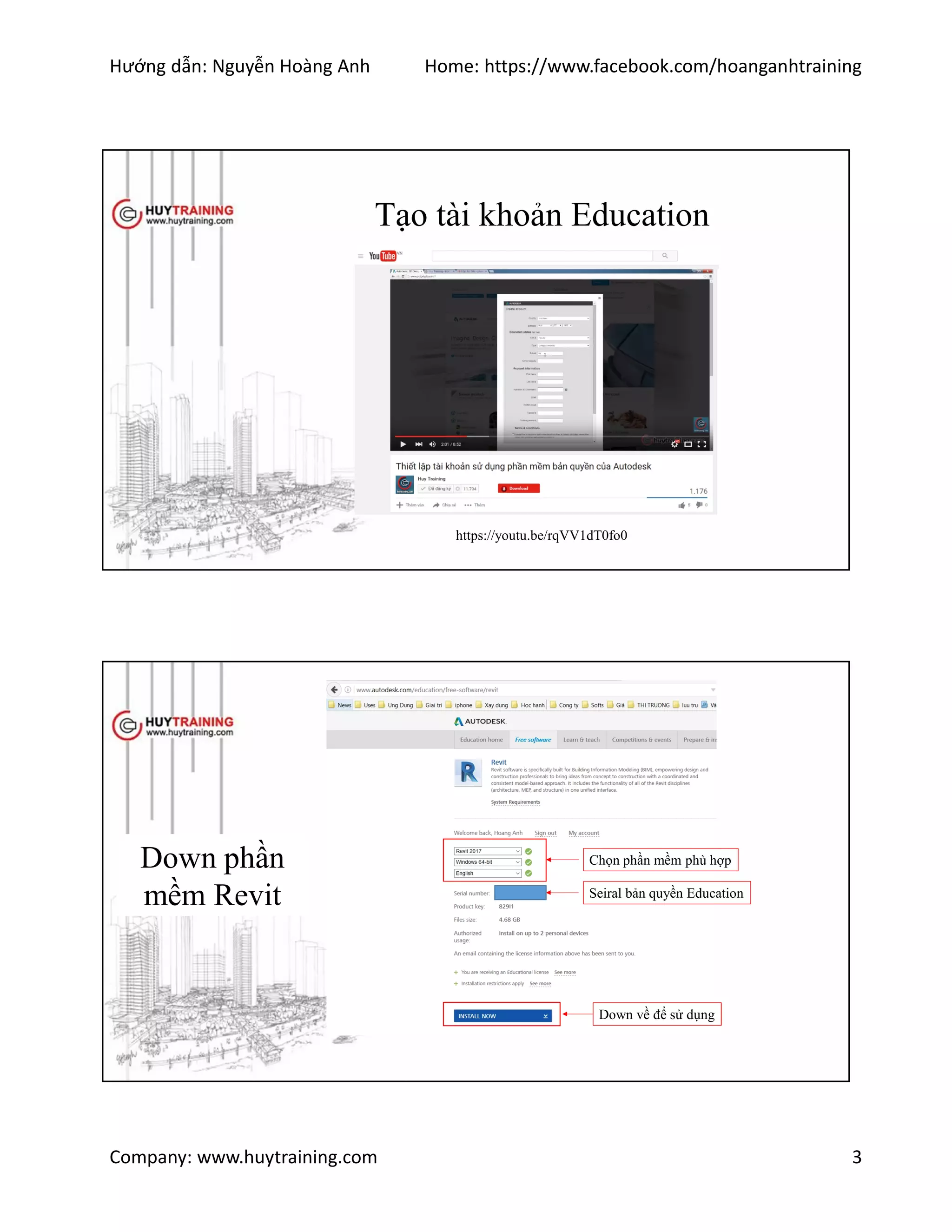

Tạo tài khoản Education

Tạo tài khoản Education
https://youtu.be/rqVV1dT0fo0
Down phần
mềm Revit Seiral bản quyền Education
Chọn phần mềm phù hợp
Down về để sử dụng

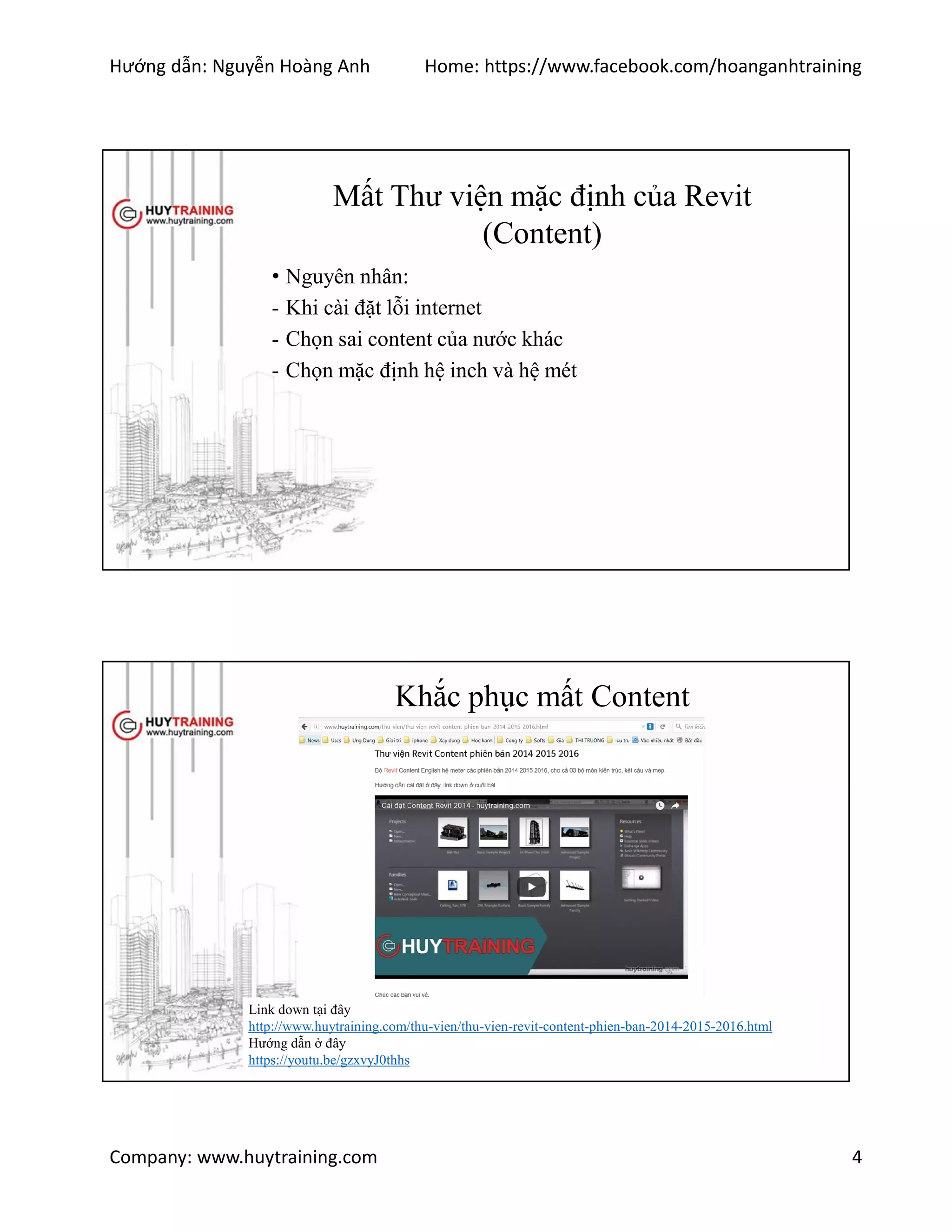

Mất Thư viện mặc định của Revit
(Content)
• Nguyên nhân:
- Khi cài đặt lỗi internet
- Chọn sai content của nước khác
- Chọn mặc định hệ inch và hệ mét
Khắc phục mất Content
Link down tại đây
http://www.huytraining.com/thu-vien/thu-vien-revit-content-phien-ban-2014-2015-2016.html
Hướng dẫn ở đây
https://youtu.be/gzxvyJ0thhs

Hướng dẫn mục Help

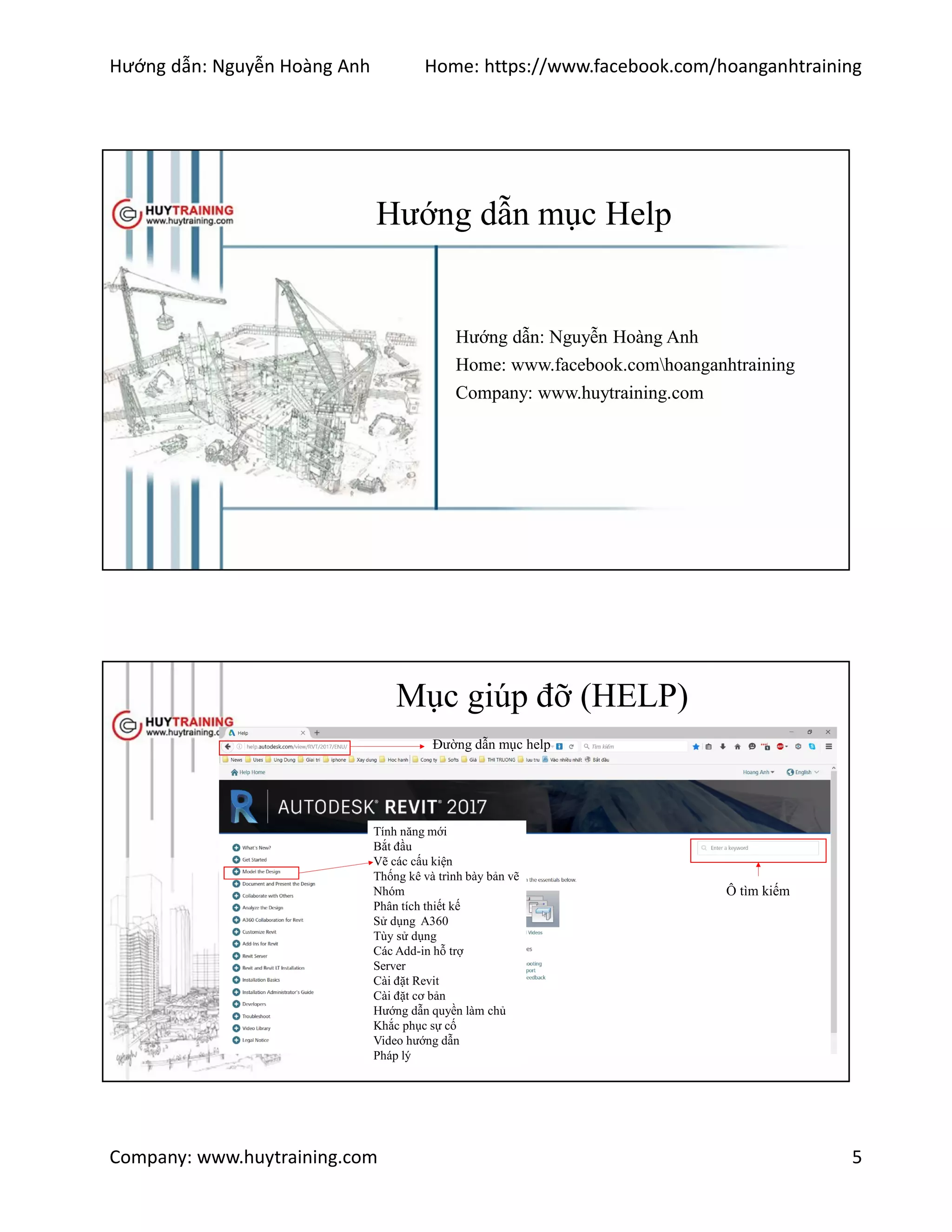

Mục giúp đỡ (HELP)
Đường dẫn mục help
Ô tìm kiếm
Tính năng mới
Bắt đầu
Vẽ các cấu kiện
Thống kê và trình bày bản vẽ
Nhóm
Phân tích thiết kế
Sử dụng A360
Tùy sử dụng
Các Add-in hỗ trợ
Server
Cài đặt Revit
Cài đặt cơ bản
Hướng dẫn quyền làm chủ
Khắc phục sự cố
Video hướng dẫn
Pháp lý

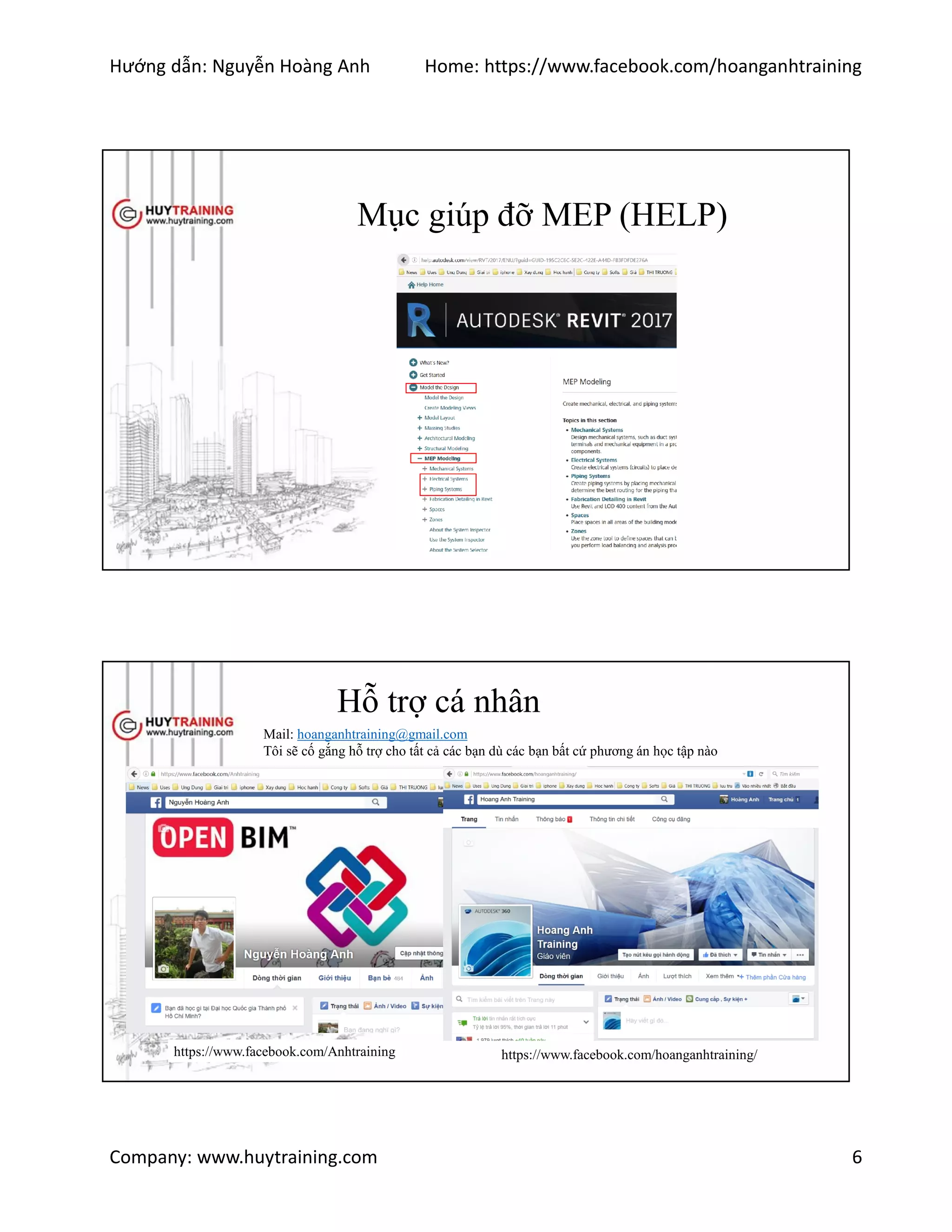

Mục giúp đỡ MEP (HELP)
Hỗ trợ cá nhân
https://www.facebook.com/Anhtraining https://www.facebook.com/hoanganhtraining/
Mail: hoanganhtraining@gmail.com
Tôi sẽ cố gắng hỗ trợ cho tất cả các bạn dù các bạn bất cứ phương án học tập nào

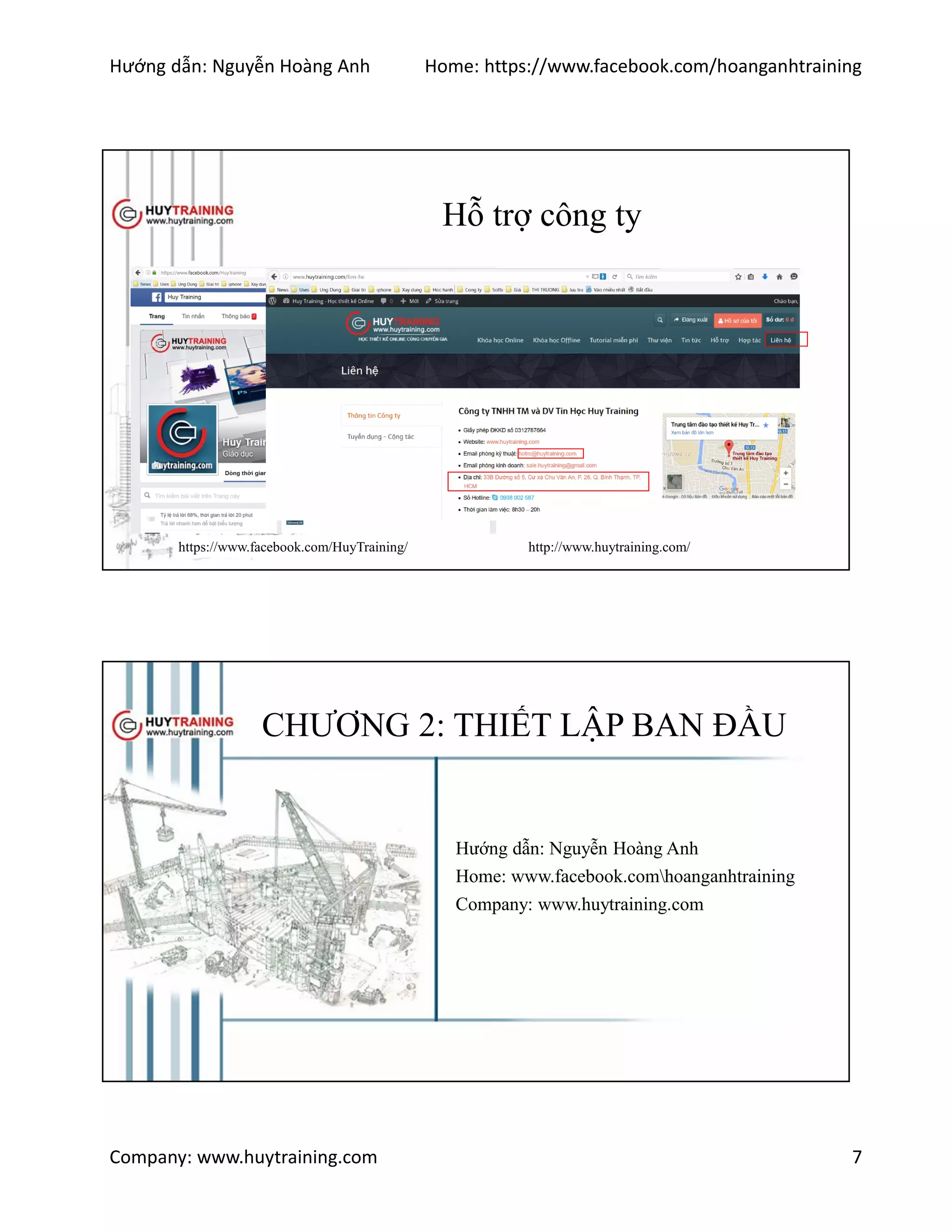

Hỗ trợ công ty
https://www.facebook.com/HuyTraining/ http://www.huytraining.com/
CHƯƠNG 2: THIẾT LẬP BAN ĐẦU

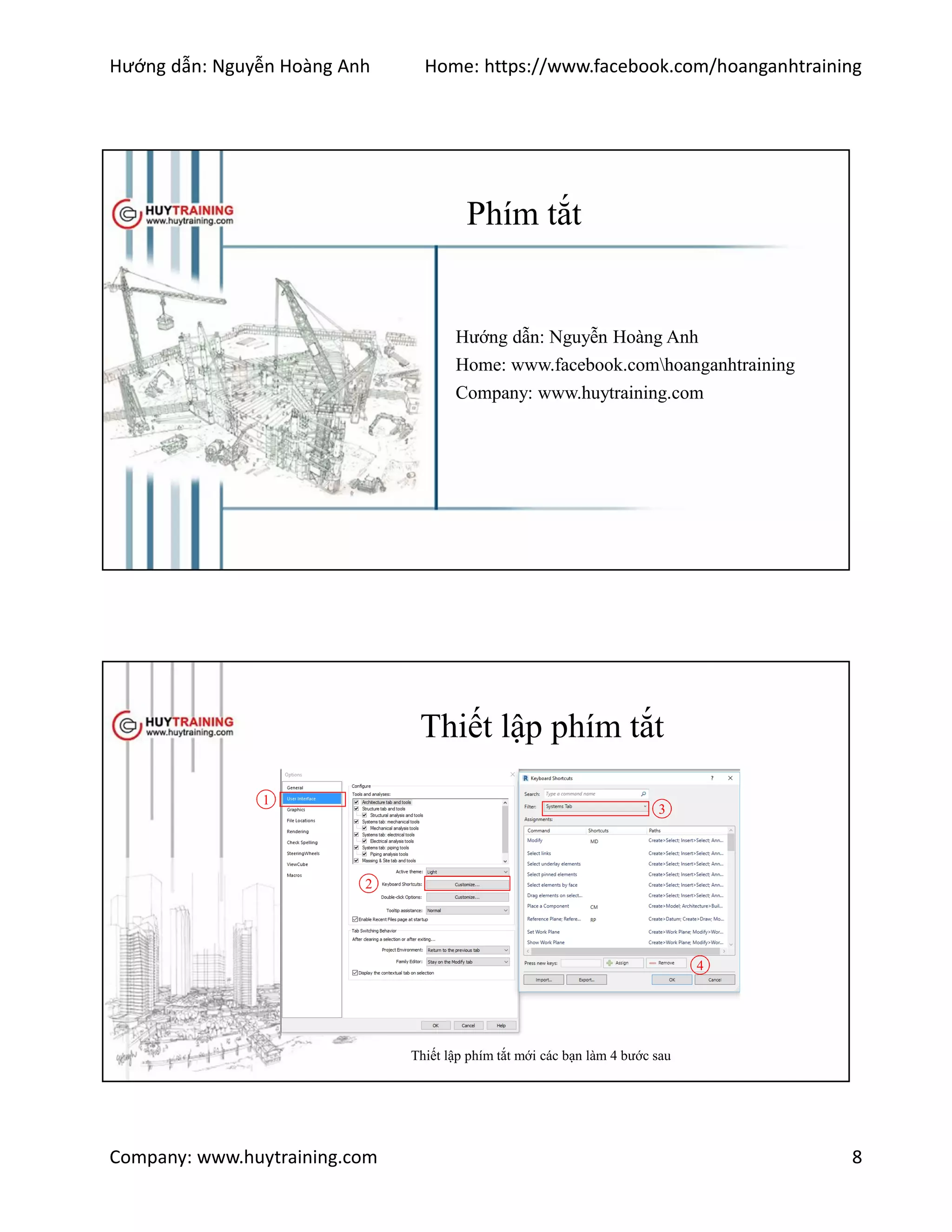

Phím tắt
Thiết lập phím tắt
1
2
3
4
Thiết lập phím tắt mới các bạn làm 4 bước sau

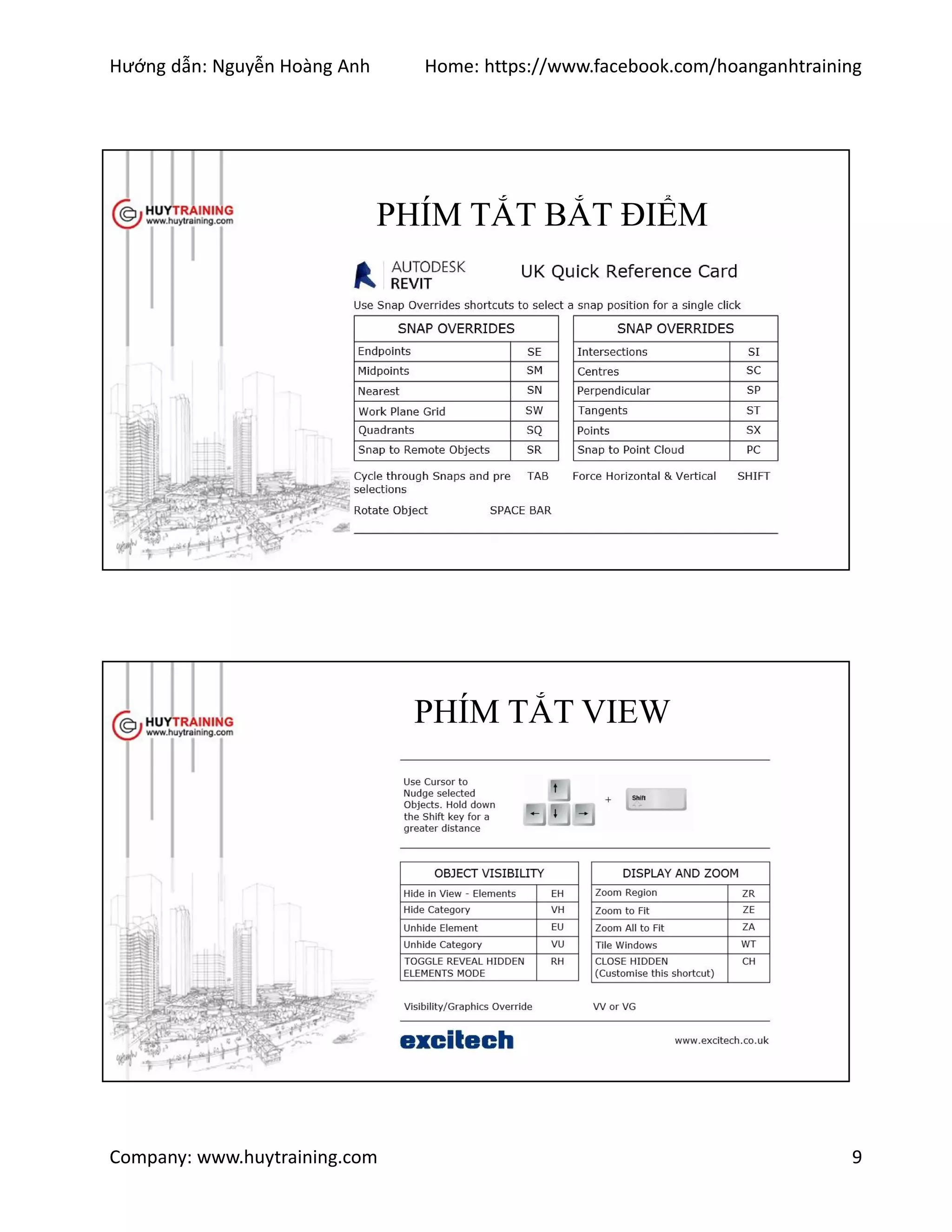

PHÍM TẮT BẮT ĐIỂM
PHÍM TẮT VIEW

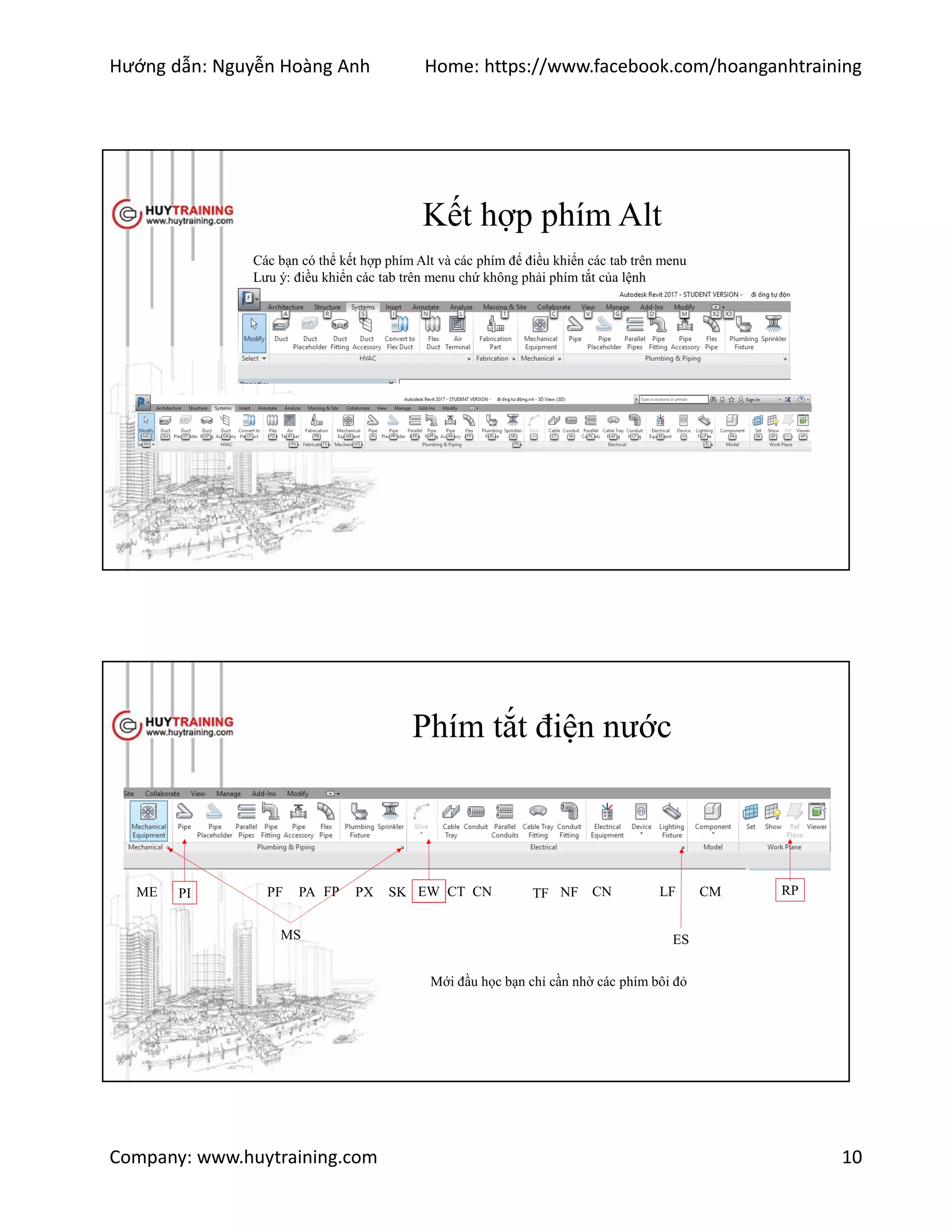

Kết hợp phím Alt
Các bạn có thể kết hợp phím Alt và các phím để điều khiển các tab trên menu
Lưu ý: điều khiển các tab trên menu chứ không phải phím tắt của lệnh
Phím tắt điện nước
ME PI PF PA FP PX SK EW CT CN TF NF CN LF CM RP
MS ES
Mới đầu học bạn chỉ cần nhờ các phím bôi đỏ

Link Revit
Link file Revit
1

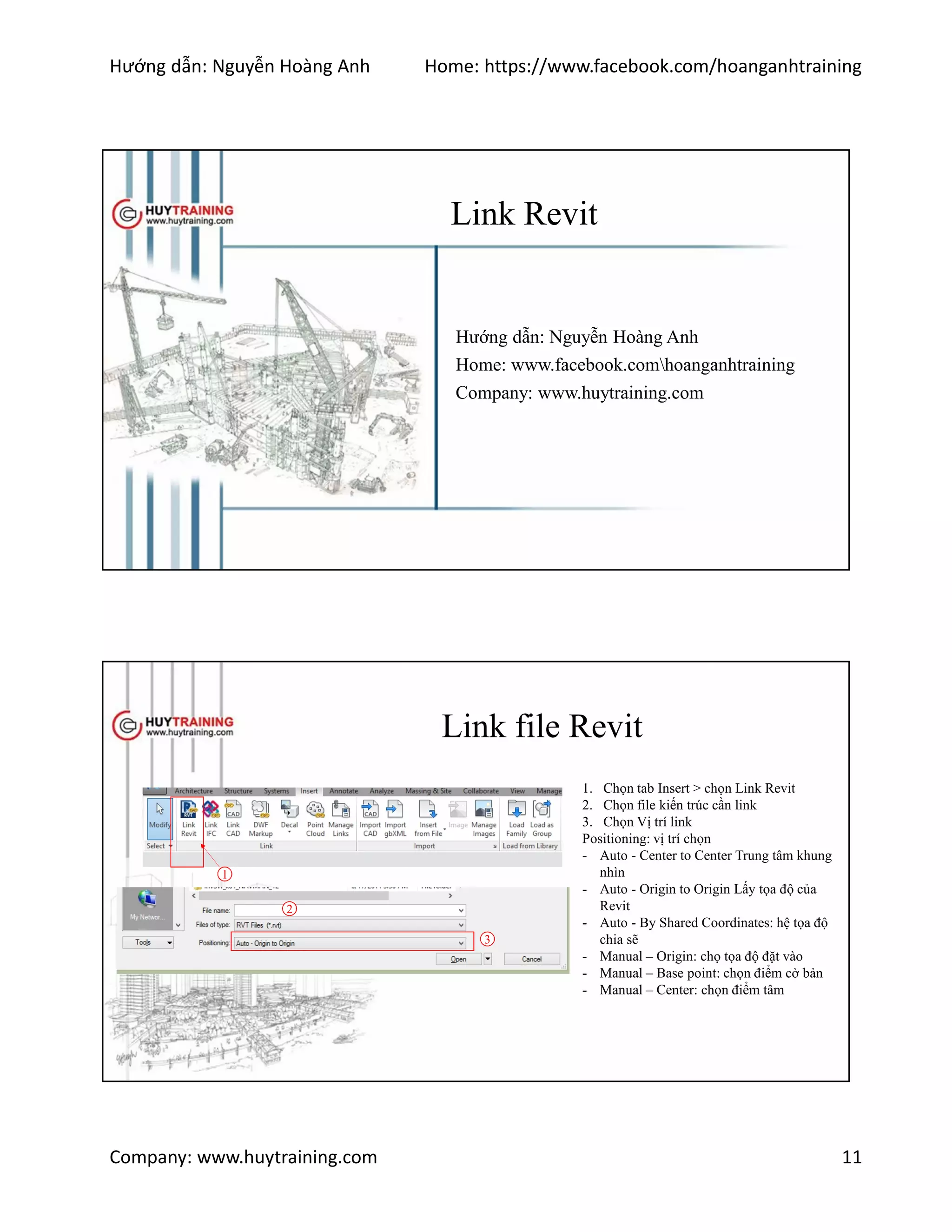

1. Chọn tab Insert > chọn Link Revit
2. Chọn file kiến trúc cần link
3. Chọn Vị trí link
Positioning: vị trí chọn
- Auto - Center to Center Trung tâm khung
nhìn
- Auto - Origin to Origin Lấy tọa độ của
Revit
- Auto - By Shared Coordinates: hệ tọa độ
chia sẽ
- Manual – Origin: chọ tọa độ đặt vào
- Manual – Base point: chọn điểm cở bản
- Manual – Center: chọn điểm tâm
2
3

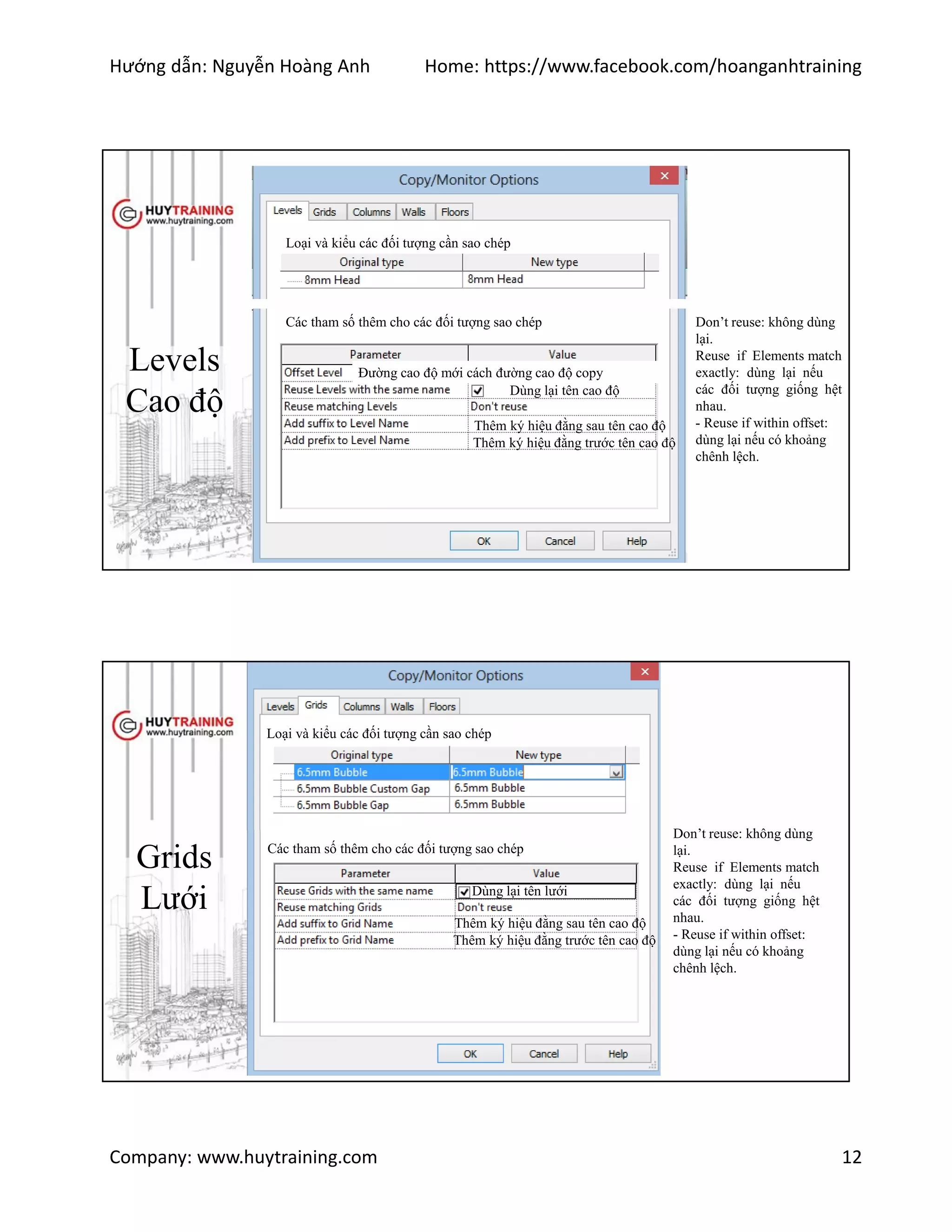

Levels
Cao độ
Loại và kiểu các đối tượng cần sao chép
Các tham số thêm cho các đối tượng sao chép
Đường cao độ mới cách đường cao độ copy
Dùng lại tên cao độ
Thêm ký hiệu đằng sau tên cao độ
Thêm ký hiệu đằng trước tên cao độ
Don’t reuse: không dùng
lại.
Reuse if Elements match
exactly: dùng lại nếu
các đối tượng giống hệt
nhau.
- Reuse if within offset:
dùng lại nếu có khoảng
chênh lệch.
Grids
Lưới
Loại và kiểu các đối tượng cần sao chép
Các tham số thêm cho các đối tượng sao chép
Dùng lại tên lưới
Don’t reuse: không dùng
lại.
Reuse if Elements match
exactly: dùng lại nếu
các đối tượng giống hệt
nhau.
- Reuse if within offset:
dùng lại nếu có khoảng
chênh lệch.
Thêm ký hiệu đằng sau tên cao độ
Thêm ký hiệu đằng trước tên cao độ

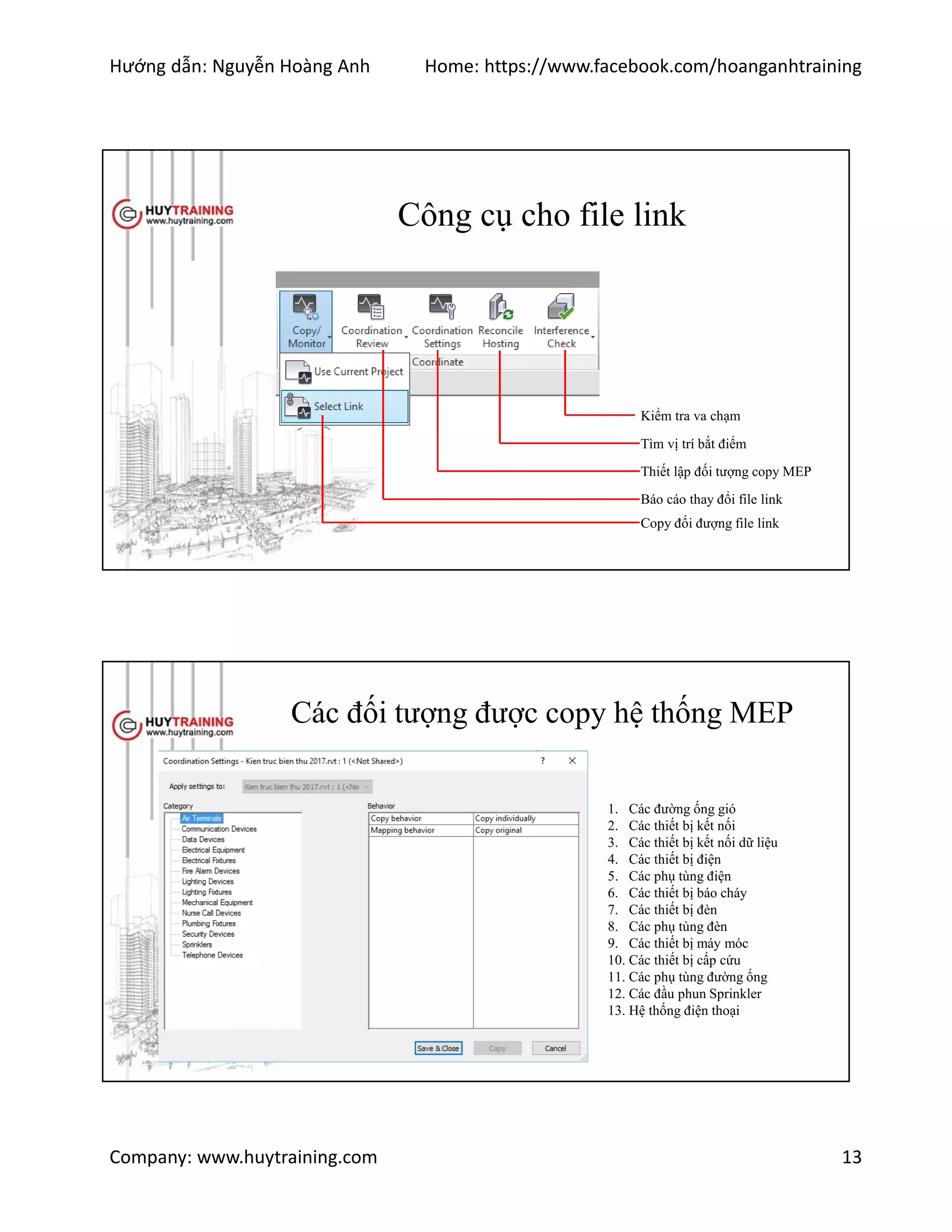

Công cụ cho file link
Kiểm tra va chạm
Tìm vị trí bắt điểm
Thiết lập đối tượng copy MEP
Báo cáo thay đổi file link
Copy đối đượng file link
Các đối tượng được copy hệ thống MEP
1. Các đường ống gió
2. Các thiết bị kết nối
3. Các thiết bị kết nối dữ liệu
4. Các thiết bị điện
5. Các phụ tùng điện
6. Các thiết bị báo cháy
7. Các thiết bị đèn
8. Các phụ tùng đèn
9. Các thiết bị máy móc
10. Các thiết bị cấp cứu
11. Các phụ tùng đường ống
12. Các đầu phun Sprinkler
13. Hệ thống điện thoại

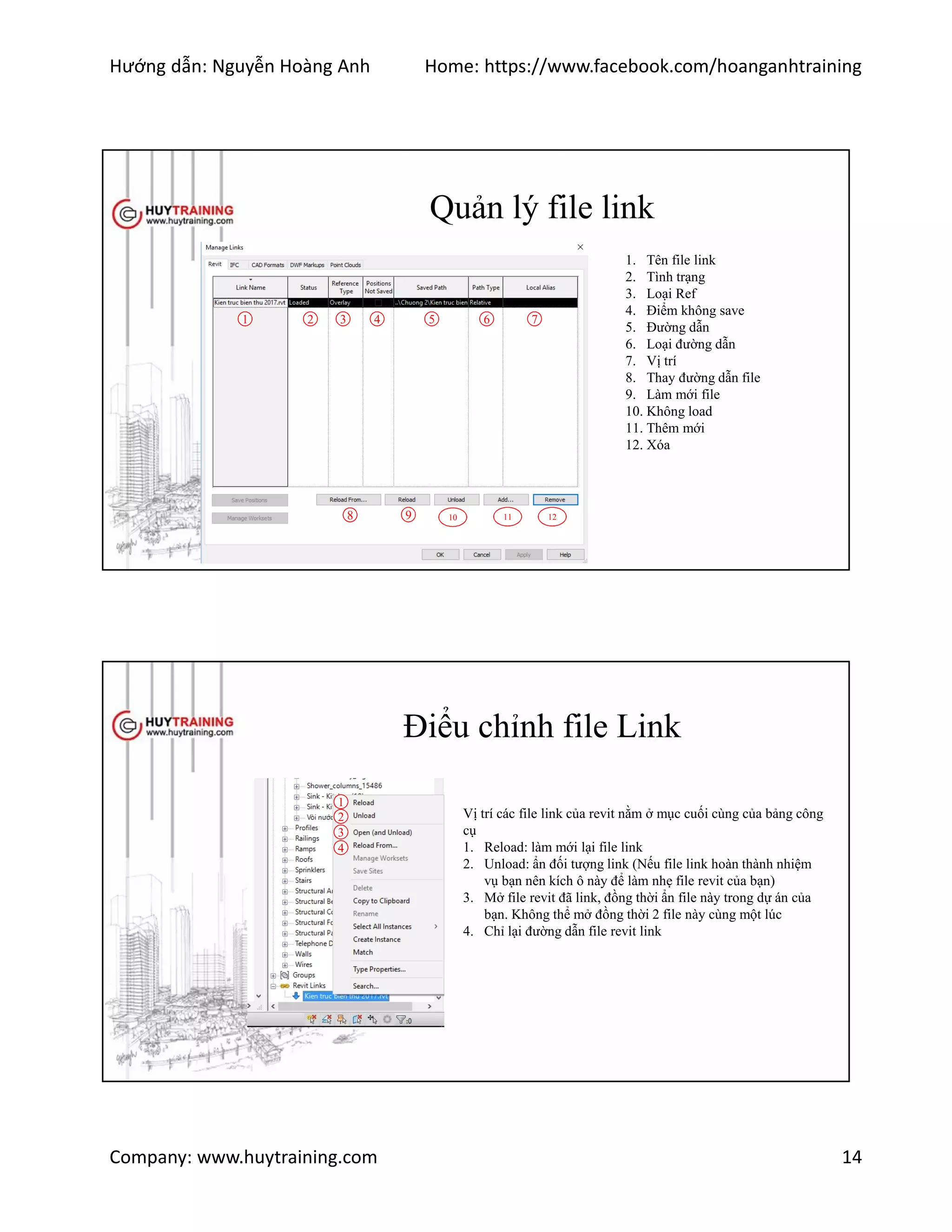

Quản lý file link
1 2 3 4 5 6 7
8 9 10 11 12
1. Tên file link
2. Tình trạng
3. Loại Ref
4. Điểm không save
5. Đường dẫn
6. Loại đường dẫn
7. Vị trí
8. Thay đường dẫn file
9. Làm mới file
10. Không load
11. Thêm mới
12. Xóa
Điểu chỉnh file Link
Vị trí các file link của revit nằm ở mục cuối cùng của bảng công
cụ
1. Reload: làm mới lại file link
2. Unload: ẩn đối tượng link (Nếu file link hoàn thành nhiệm
vụ bạn nên kích ô này để làm nhẹ file revit của bạn)
3. Mở file revit đã link, đồng thời ẩn file này trong dự án của
bạn. Không thể mở đồng thời 2 file này cùng một lúc
4. Chỉ lại đường dẫn file revit link
1
2
3
4

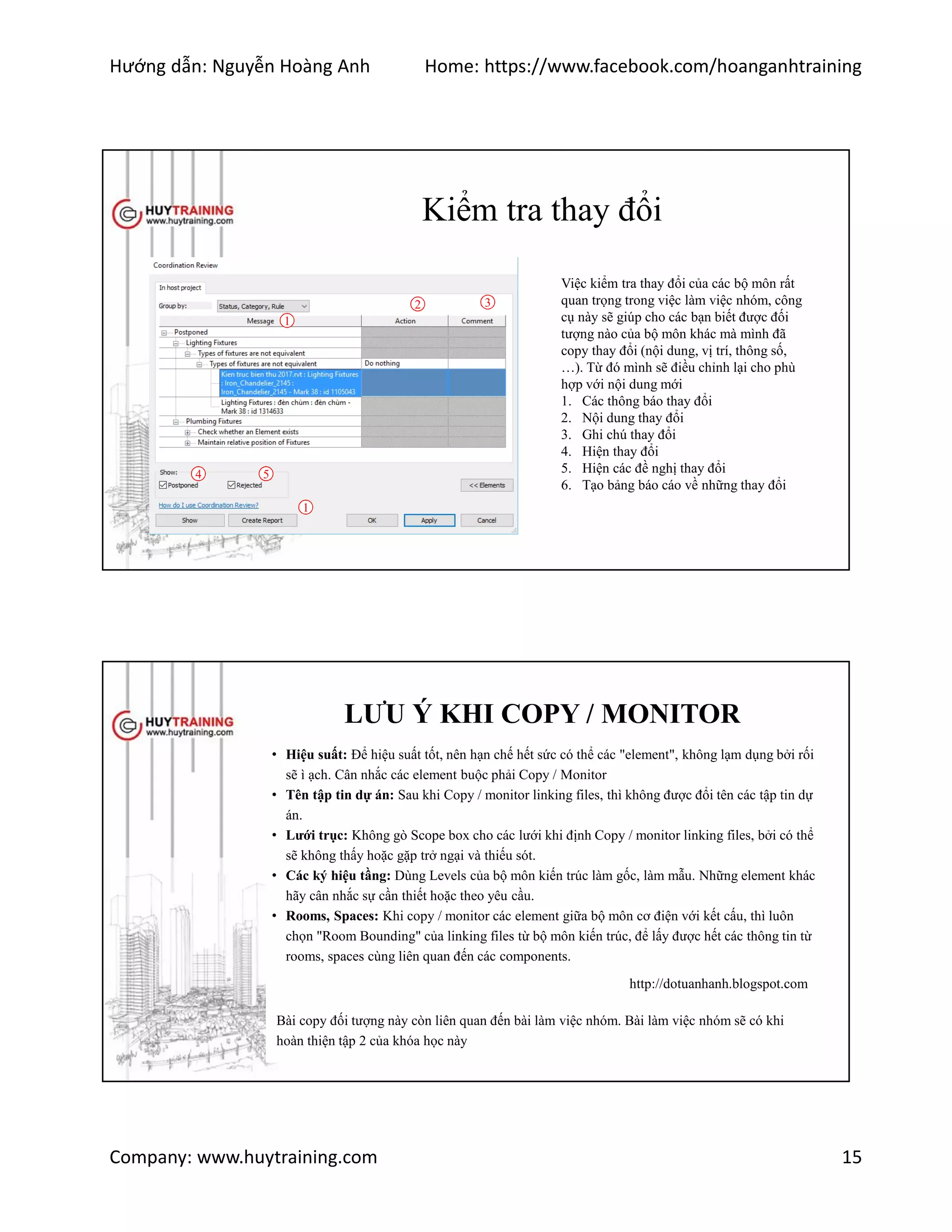

Kiểm tra thay đổi
Việc kiểm tra thay đổi của các bộ môn rất
quan trọng trong việc làm việc nhóm, công
cụ này sẽ giúp cho các bạn biết được đối
tượng nào của bộ môn khác mà mình đã
copy thay đổi (nội dung, vị trí, thông số,
…). Từ đó mình sẽ điều chỉnh lại cho phù
hợp với nội dung mới
1. Các thông báo thay đổi
2. Nội dung thay đổi
3. Ghi chú thay đổi
4. Hiện thay đổi
5. Hiện các đề nghị thay đổi
6. Tạo bảng báo cáo về những thay đổi
1
2 3
4 5
1
LƯU Ý KHI COPY / MONITOR
• Hiệu suất: Để hiệu suất tốt, nên hạn chế hết sức có thể các "element", không lạm dụng bởi rối
sẽ ì ạch. Cân nhắc các element buộc phải Copy / Monitor
• Tên tập tin dự án: Sau khi Copy / monitor linking files, thì không được đổi tên các tập tin dự
án.
• Lưới trục: Không gò Scope box cho các lưới khi định Copy / monitor linking files, bởi có thể
sẽ không thấy hoặc gặp trở ngại và thiếu sót.
• Các ký hiệu tầng: Dùng Levels của bộ môn kiến trúc làm gốc, làm mẫu. Những element khác
hãy cân nhắc sự cần thiết hoặc theo yêu cầu.
• Rooms, Spaces: Khi copy / monitor các element giữa bộ môn cơ điện với kết cấu, thì luôn
chọn "Room Bounding" của linking files từ bộ môn kiến trúc, để lấy được hết các thông tin từ
rooms, spaces cùng liên quan đến các components.
http://dotuanhanh.blogspot.com
Bài copy đối tượng này còn liên quan đến bài làm việc nhóm. Bài làm việc nhóm sẽ có khi
hoàn thiện tập 2 của khóa học này

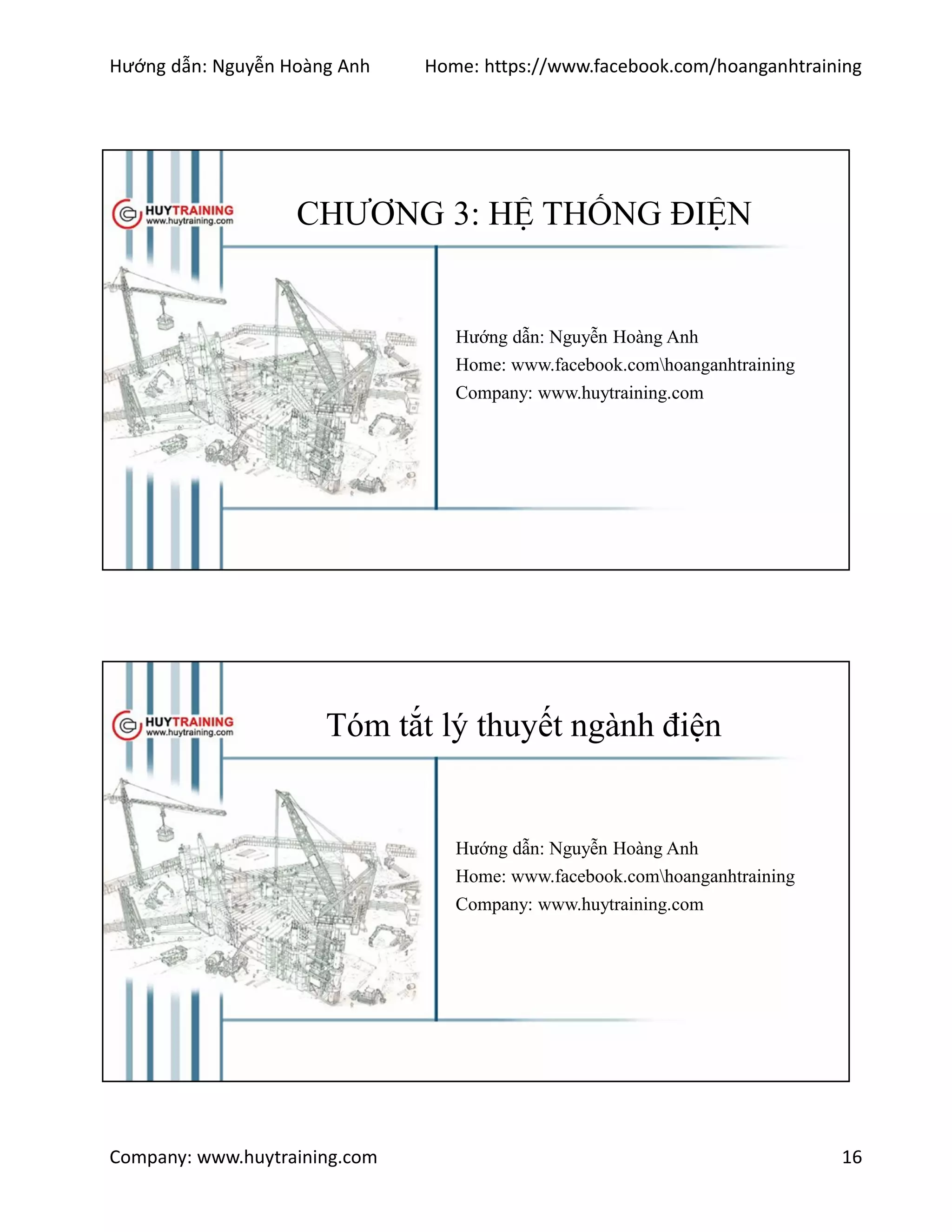

CHƯƠNG 3: HỆ THỐNG ĐIỆN
Tóm tắt lý thuyết ngành điện

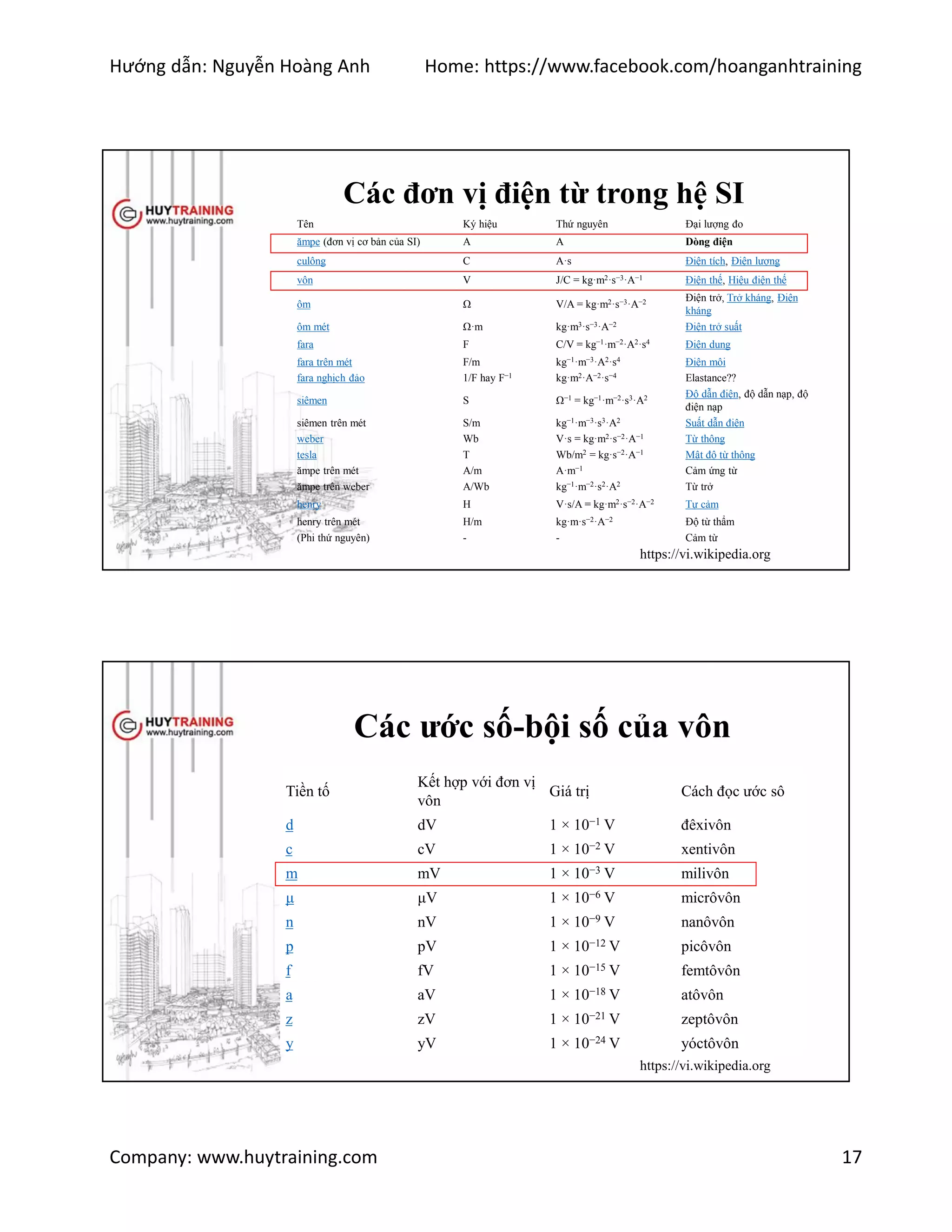

Các đơn vị điện từ trong hệ SI
Tên Ký hiệu Thứ nguyên Đại lượng đo
ămpe (đơn vị cơ bản của SI) A A Dòng điện
culông C A·s Điện tích, Điện lượng
vôn V J/C = kg·m2·s−3·A−1 Điện thế, Hiệu điện thế
ôm Ω V/A = kg·m2·s−3·A−2 Điện trở, Trở kháng, Điện
kháng
ôm mét Ω·m kg·m3·s−3·A−2 Điện trở suất
fara F C/V = kg−1·m−2·A2·s4 Điện dung
fara trên mét F/m kg−1·m−3·A2·s4 Điện môi
fara nghịch đảo 1/F hay F−1 kg·m2·A−2·s−4 Elastance??
siêmen S Ω−1 = kg−1·m−2·s3·A2 Độ dẫn điện, độ dẫn nạp, độ
điện nạp
siêmen trên mét S/m kg−1·m−3·s3·A2 Suất dẫn điện
weber Wb V·s = kg·m2·s−2·A−1 Từ thông
tesla T Wb/m2 = kg·s−2·A−1 Mật độ từ thông
ămpe trên mét A/m A·m−1 Cảm ứng từ
ămpe trên weber A/Wb kg−1·m−2·s2·A2 Từ trở
henry H V·s/A = kg·m2·s−2·A−2 Tự cảm
henry trên mét H/m kg·m·s−2·A−2 Độ từ thẩm
(Phi thứ nguyên) - - Cảm từ
https://vi.wikipedia.org
Các ước số-bội số của vôn
Tiền tố
Kết hợp với đơn vị
vôn
Giá trị Cách đọc ước sô
d dV 1 × 10−1 V đêxivôn
c cV 1 × 10−2 V xentivôn
m mV 1 × 10−3 V milivôn
μ μV 1 × 10−6 V micrôvôn
n nV 1 × 10−9 V nanôvôn
p pV 1 × 10−12 V picôvôn
f fV 1 × 10−15 V femtôvôn
a aV 1 × 10−18 V atôvôn
z zV 1 × 10−21 V zeptôvôn
y yV 1 × 10−24 V yóctôvôn

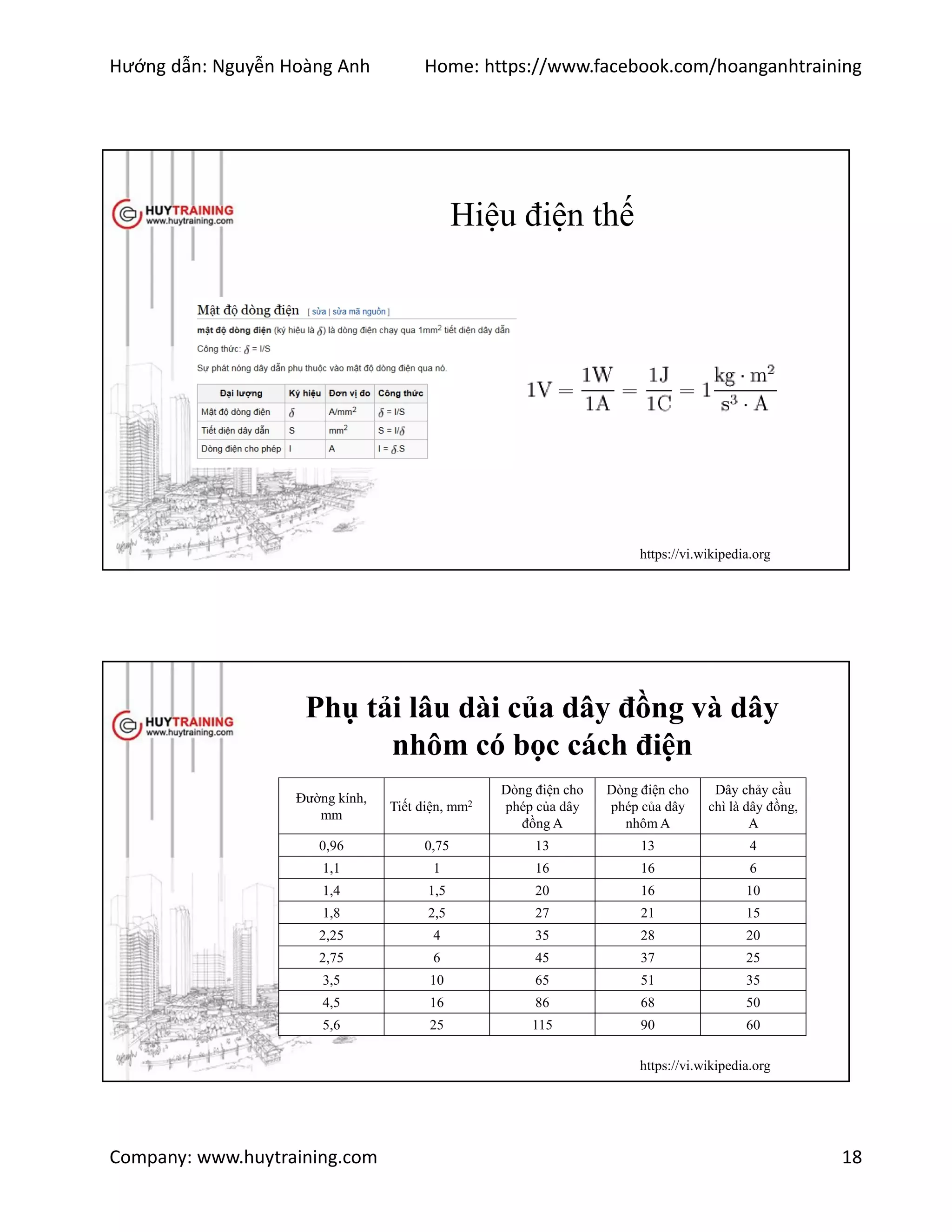

Hiệu điện thế
Phụ tải lâu dài của dây đồng và dây
nhôm có bọc cách điện
Đường kính,
mm
Tiết diện, mm2
Dòng điện cho
phép của dây
đồng A
Dòng điện cho
phép của dây
nhôm A
Dây chảy cầu
chì là dây đồng,
A
0,96 0,75 13 13 4
1,1 1 16 16 6
1,4 1,5 20 16 10
1,8 2,5 27 21 15
2,25 4 35 28 20
2,75 6 45 37 25
3,5 10 65 51 35
4,5 16 86 68 50
5,6 25 115 90 60

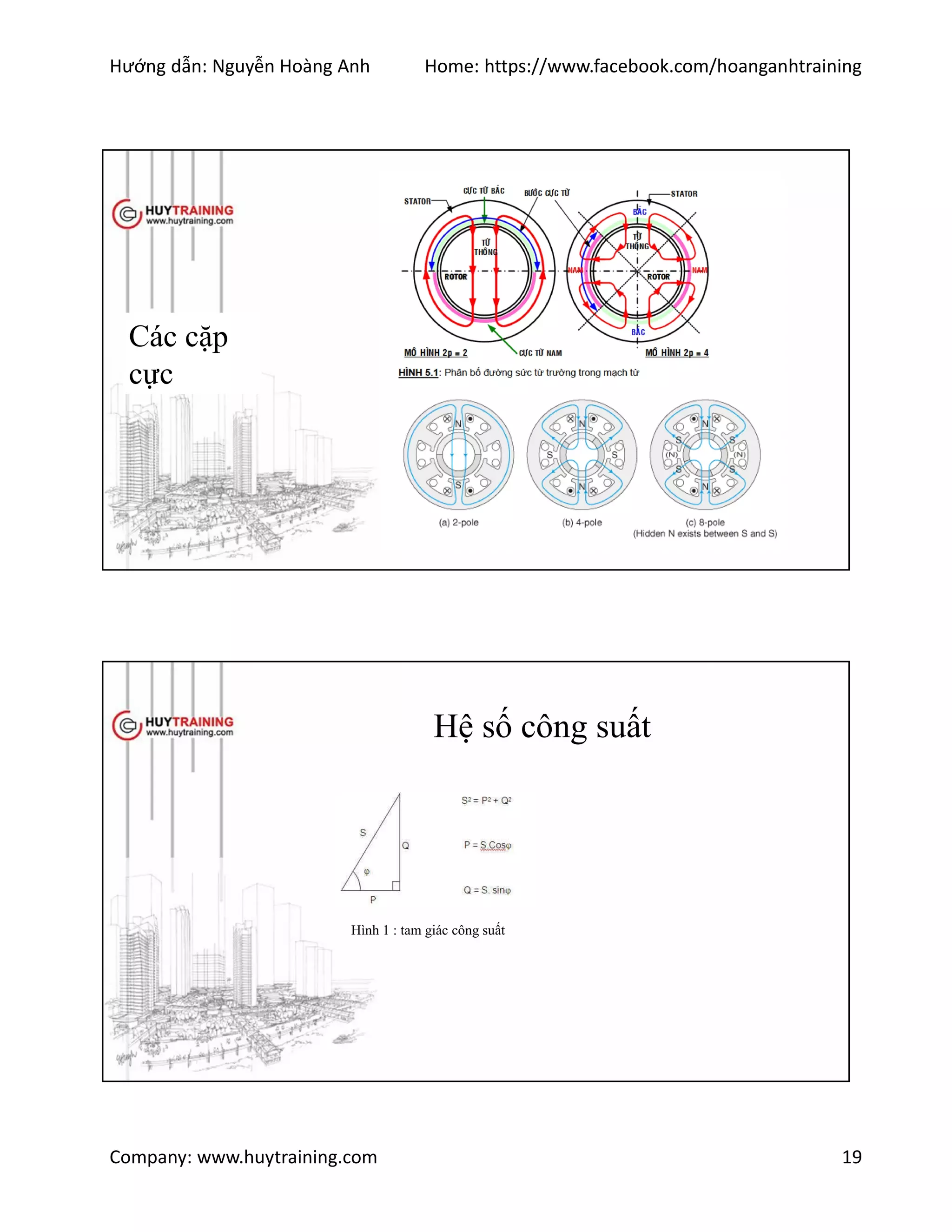

Các cặp
cực
Hệ số công suất
Hình 1 : tam giác công suất

Ghi chú

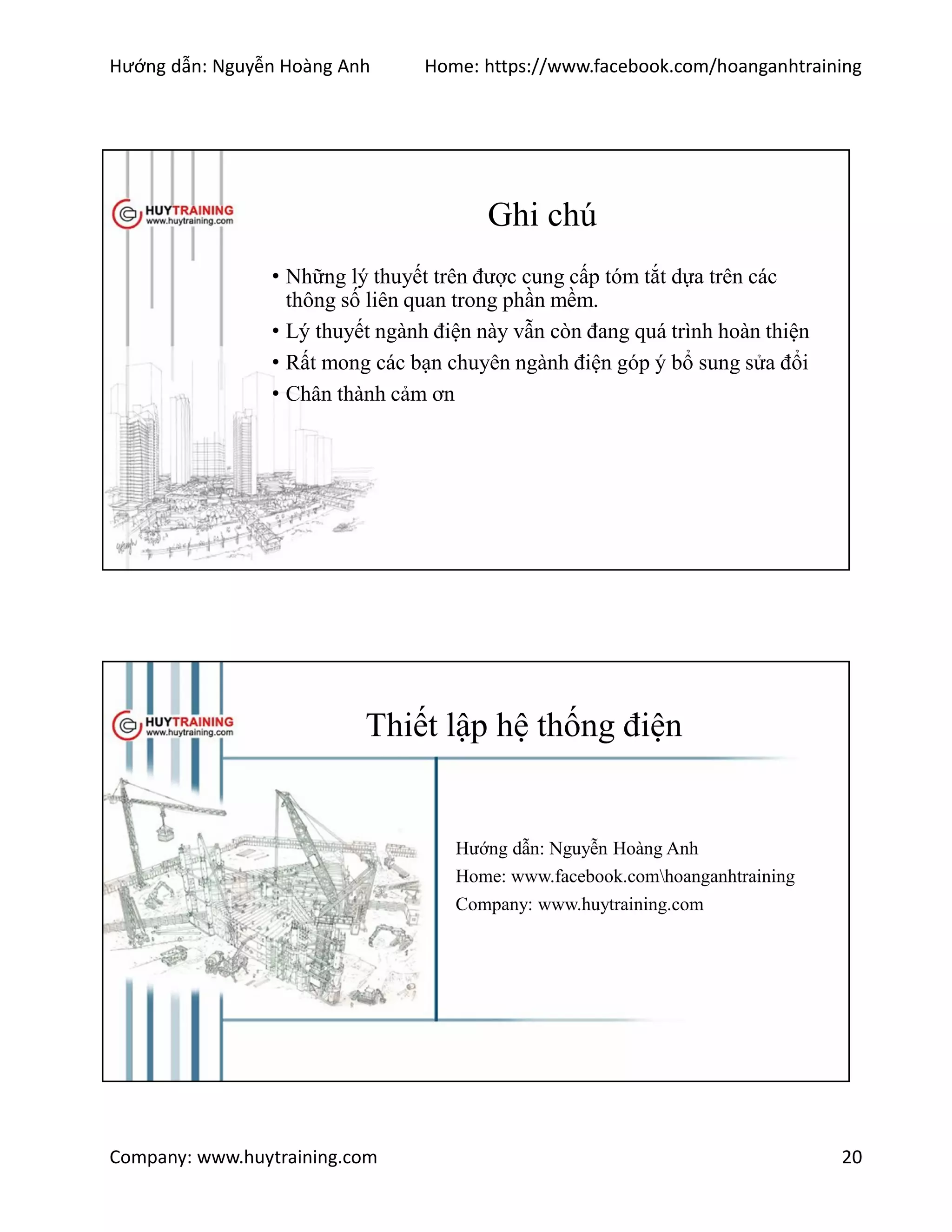

• Những lý thuyết trên được cung cấp tóm tắt dựa trên các
thông số liên quan trong phần mềm.
• Lý thuyết ngành điện này vẫn còn đang quá trình hoàn thiện
• Rất mong các bạn chuyên ngành điện góp ý bổ sung sửa đổi
• Chân thành cảm ơn
Thiết lập hệ thống điện

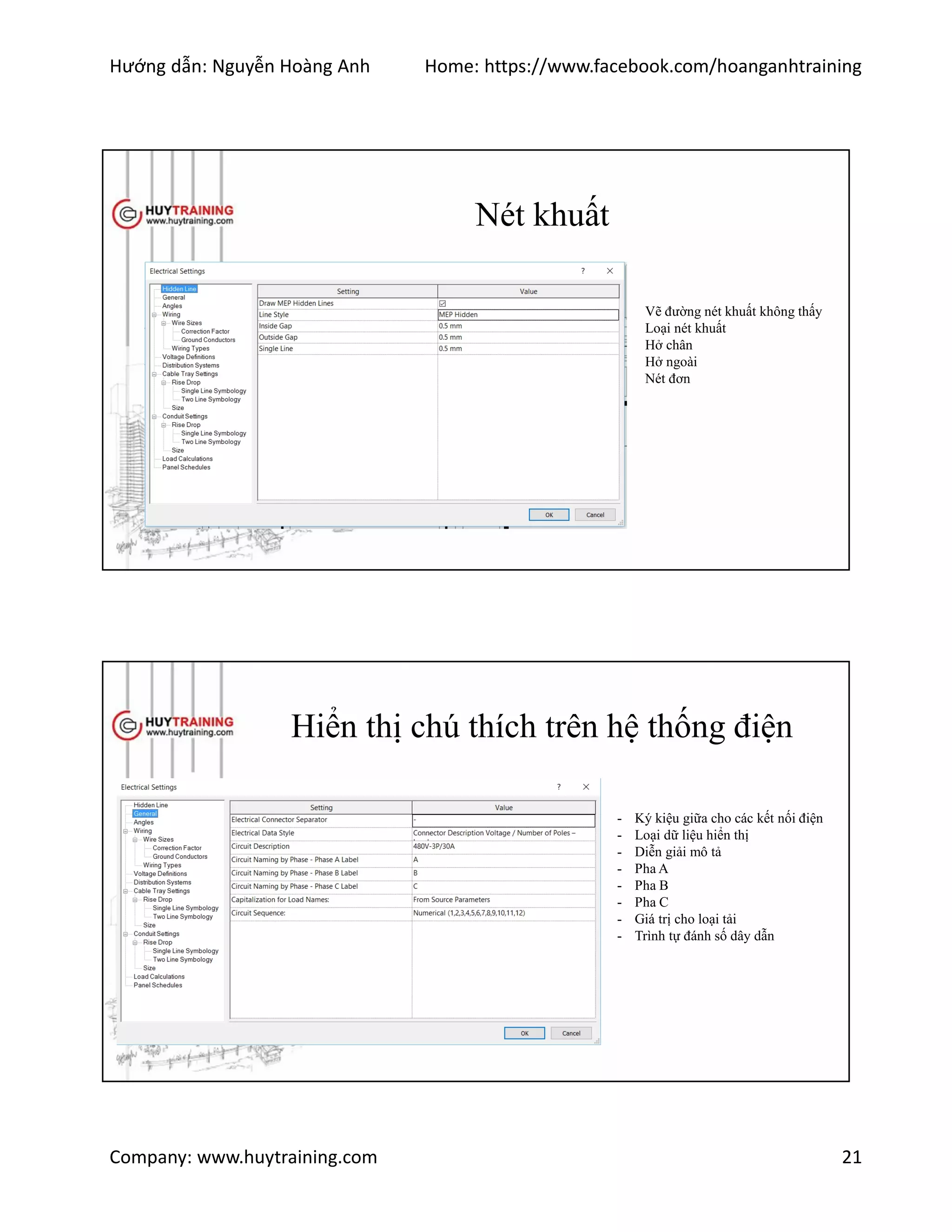

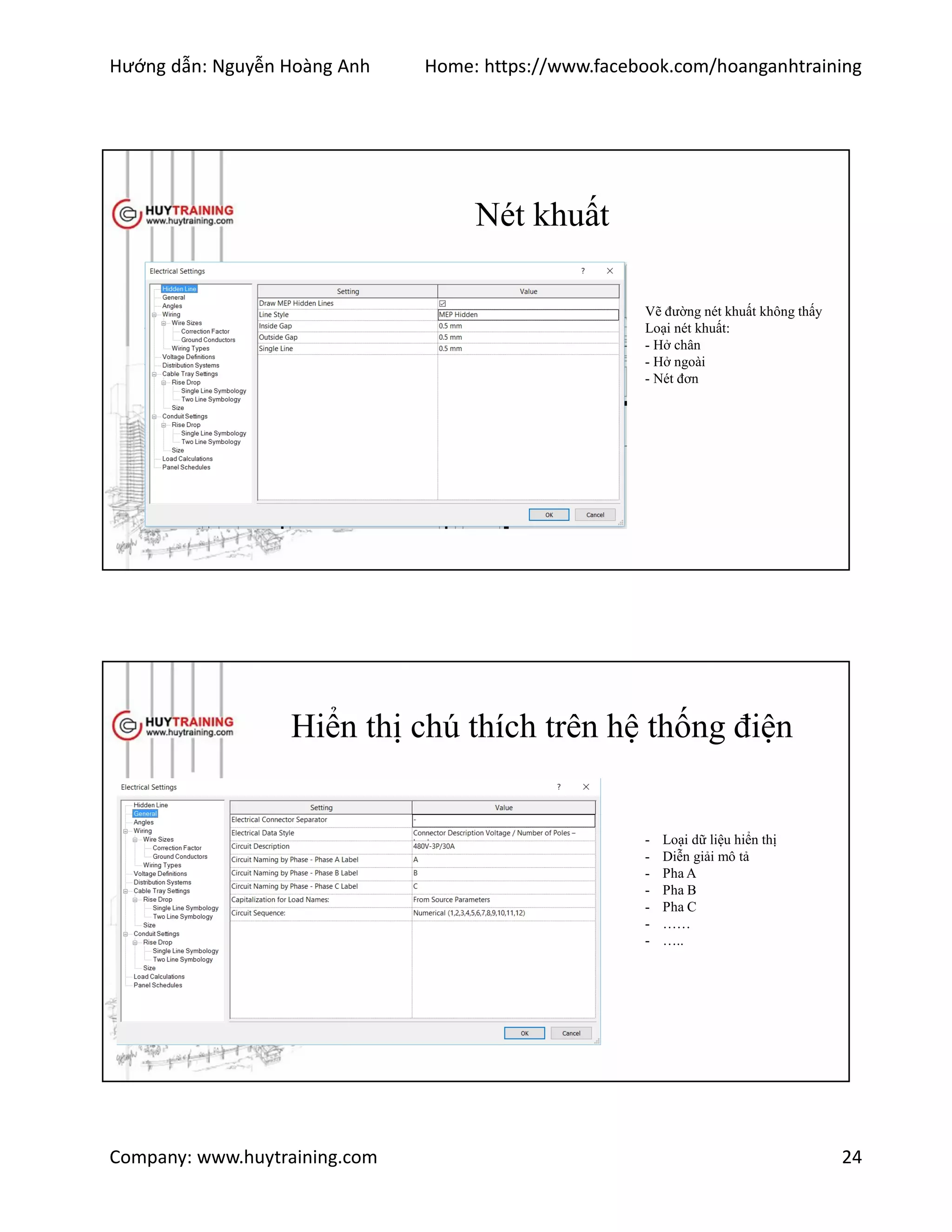

Nét khuất
Vẽ đường nét khuất không thấy
Loại nét khuất
Hở chân
Hở ngoài
Nét đơn
Hiển thị chú thích trên hệ thống điện
- Ký kiệu giữa cho các kết nối điện
- Loại dữ liệu hiển thị
- Diễn giải mô tả
- Pha A
- Pha B
- Pha C
- Giá trị cho loại tải
- Trình tự đánh số dây dẫn

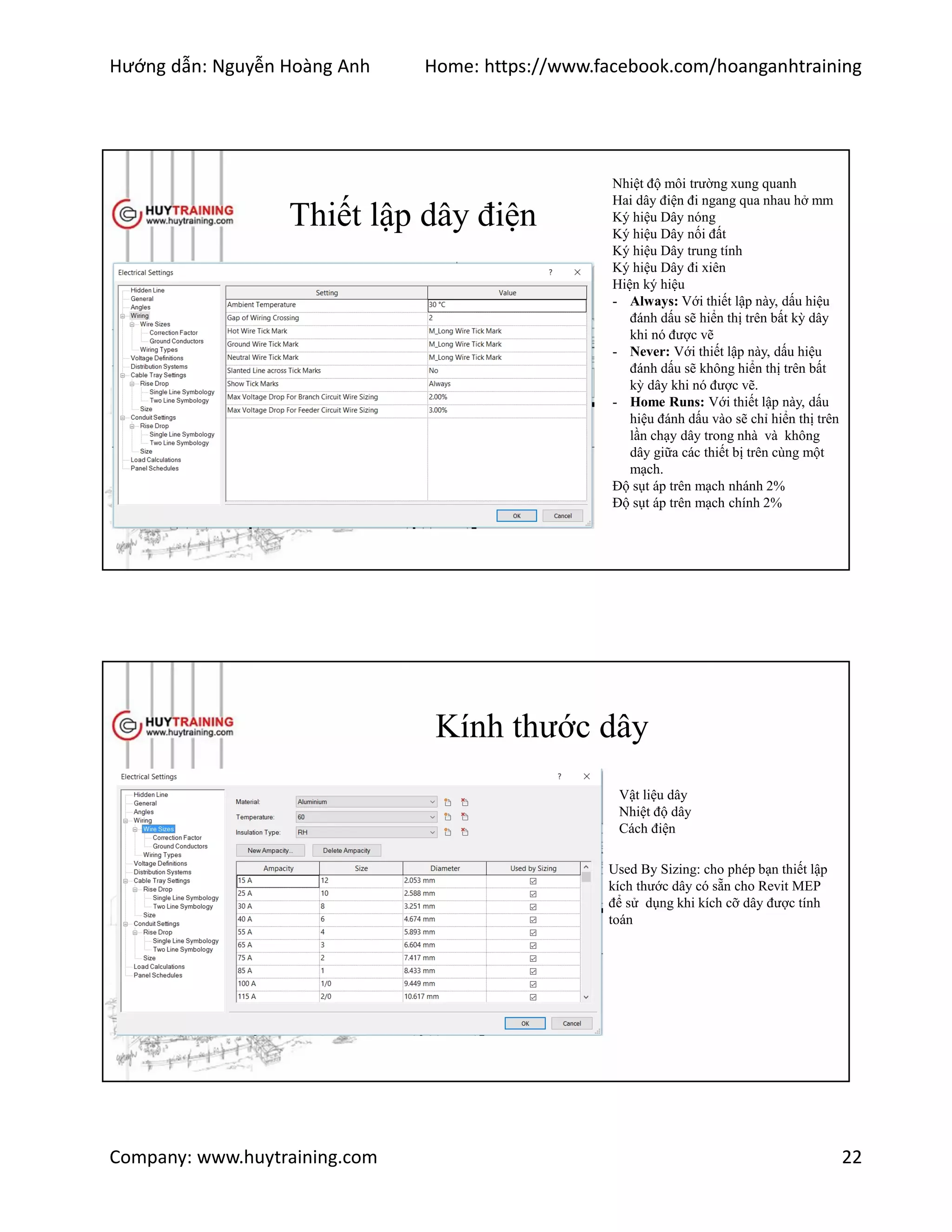

Thiết lập dây điện
Nhiệt độ môi trường xung quanh
Hai dây điện đi ngang qua nhau hở mm
Ký hiệu Dây nóng
Ký hiệu Dây nối đất
Ký hiệu Dây trung tính
Ký hiệu Dây đi xiên
Hiện ký hiệu
- Always: Với thiết lập này, dấu hiệu
đánh dấu sẽ hiển thị trên bất kỳ dây
khi nó được vẽ
- Never: Với thiết lập này, dấu hiệu
đánh dấu sẽ không hiển thị trên bất
kỳ dây khi nó được vẽ.
- Home Runs: Với thiết lập này, dấu
hiệu đánh dấu vào sẽ chỉ hiển thị trên
lần chạy dây trong nhà và không
dây giữa các thiết bị trên cùng một
mạch.
Độ sụt áp trên mạch nhánh 2%
Độ sụt áp trên mạch chính 2%
Kính thước dây
Vật liệu dây
Nhiệt độ dây
Cách điện
Used By Sizing: cho phép bạn thiết lập
kích thước dây có sẵn cho Revit MEP
để sử dụng khi kích cỡ dây được tính
toán

Quy định về
dây điện

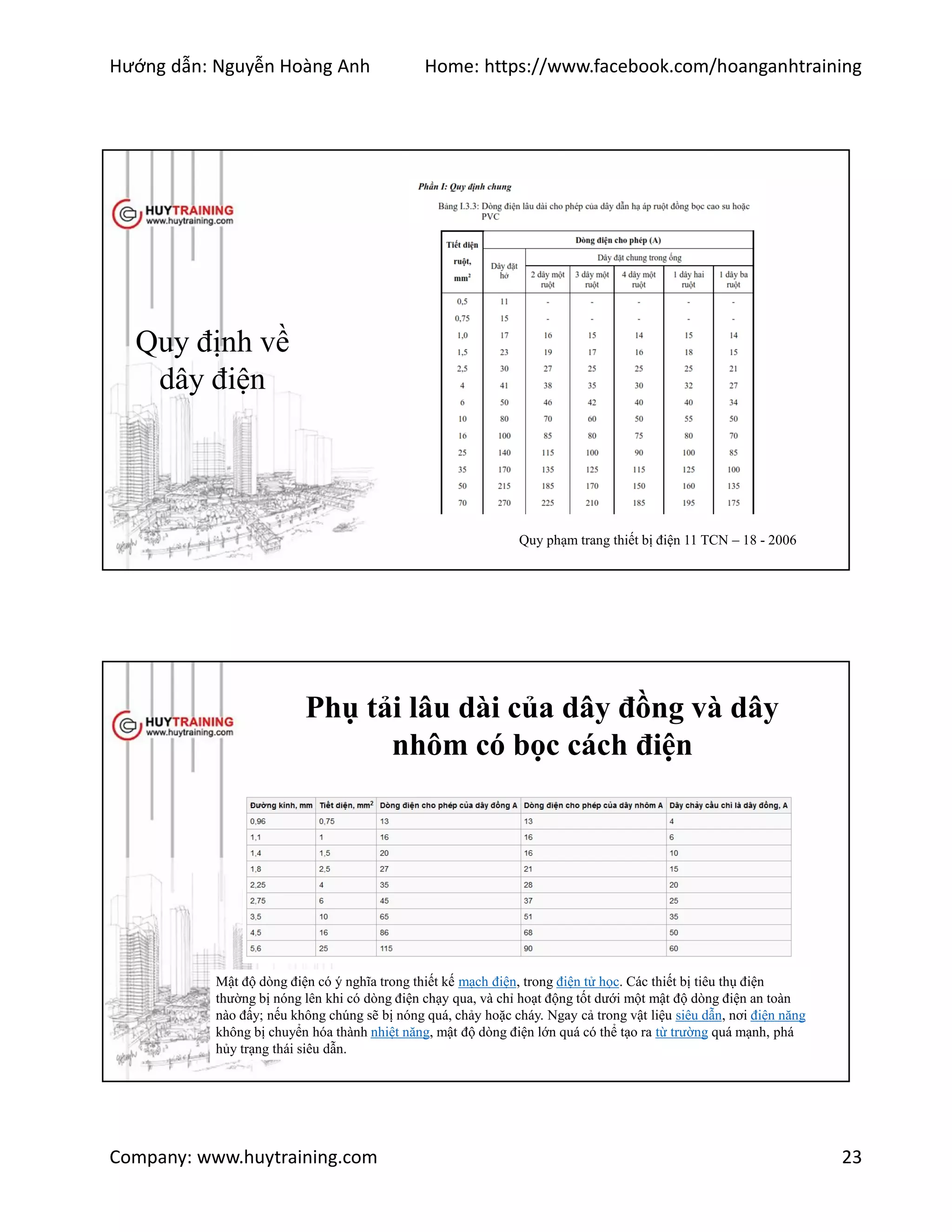

Quy phạm trang thiết bị điện 11 TCN – 18 - 2006
Phụ tải lâu dài của dây đồng và dây
nhôm có bọc cách điện
Mật độ dòng điện có ý nghĩa trong thiết kế mạch điện, trong điện tử học. Các thiết bị tiêu thụ điện
thường bị nóng lên khi có dòng điện chạy qua, và chỉ hoạt động tốt dưới một mật độ dòng điện an toàn
nào đấy; nếu không chúng sẽ bị nóng quá, chảy hoặc cháy. Ngay cả trong vật liệu siêu dẫn, nơi điện năng
không bị chuyển hóa thành nhiệt năng, mật độ dòng điện lớn quá có thể tạo ra từ trường quá mạnh, phá
hủy trạng thái siêu dẫn.

Nét khuất
Vẽ đường nét khuất không thấy
Loại nét khuất:
- Hở chân
- Hở ngoài
- Nét đơn
Hiển thị chú thích trên hệ thống điện
- Loại dữ liệu hiển thị
- Diễn giải mô tả
- Pha A
- Pha B
- Pha C
- ……
- …..

Thiết lập dây điện
Nhiệt độ môi trường xung quanh
Hai dây điện đi ngang qua nhau hở mm
Ký hiệu Dây nóng
Ký hiệu Dây nối đất
Ký hiệu Dây trung tính
Ký hiệu Dây đi xiên
Hiện thị ký hiệu :
- Always: Với thiết lập này, dấu hiệu
đánh dấu sẽ hiển thị trên bất kỳ dây
khi nó được vẽ
- Never: Với thiết lập này, dấu hiệu
đánh dấu sẽ không hiển thị trên bất
kỳ dây khi nó được vẽ.
- Home Runs: Với thiết lập này, dấu
hiệu đánh dấu vào sẽ chỉ hiển thị trên
lần chạy dây trong nhà và không
dây giữa các thiết bị trên cùng một
mạch.
Độ sụt áp trên mạch nhánh 2%
Độ sụt áp trên mạch chính 2%
Kính thước dây
Vật liệu dây
Nhiệt độ dây
Cách điện
Used By Sizing: cho phép bạn thiết lập
kích thước dây có sẵn cho Revit MEP
để sử dụng khi kích cỡ dây được tính
toán

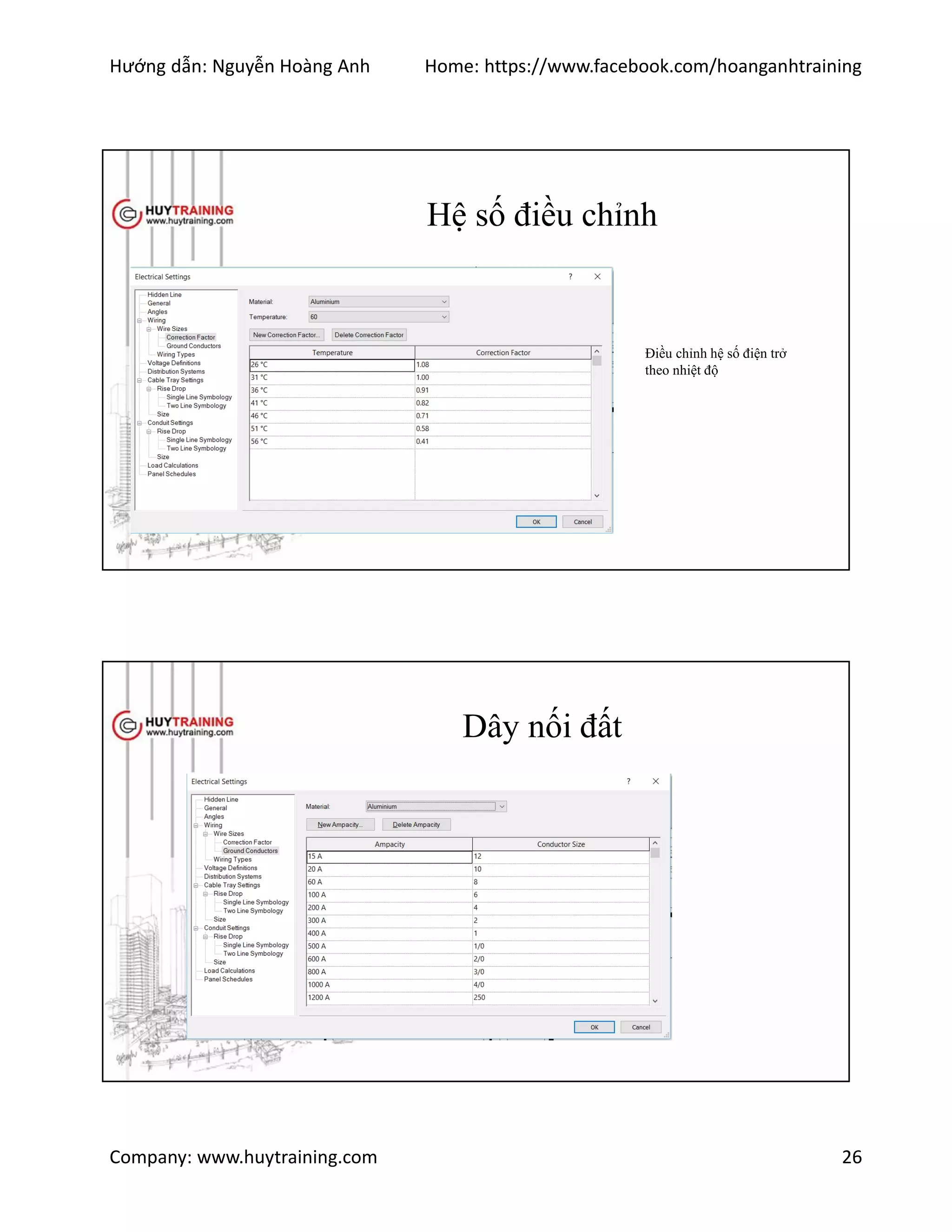

Hệ số điều chỉnh
Điều chỉnh hệ số điện trở
theo nhiệt độ
Dây nối đất

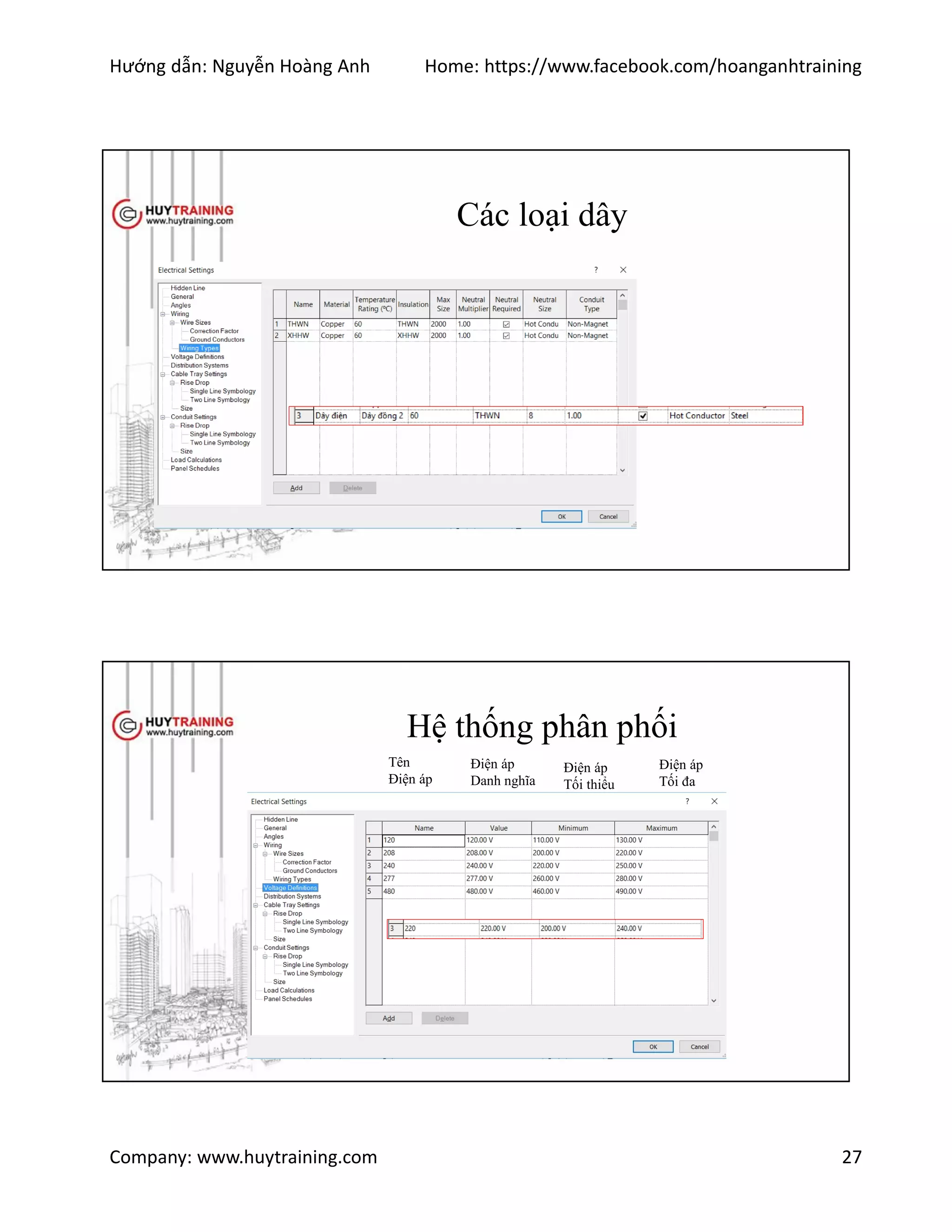

Các loại dây
Hệ thống phân phối
Tên
Điện áp
Điện áp
Danh nghĩa
Điện áp
Tối thiểu
Điện áp
Tối đa

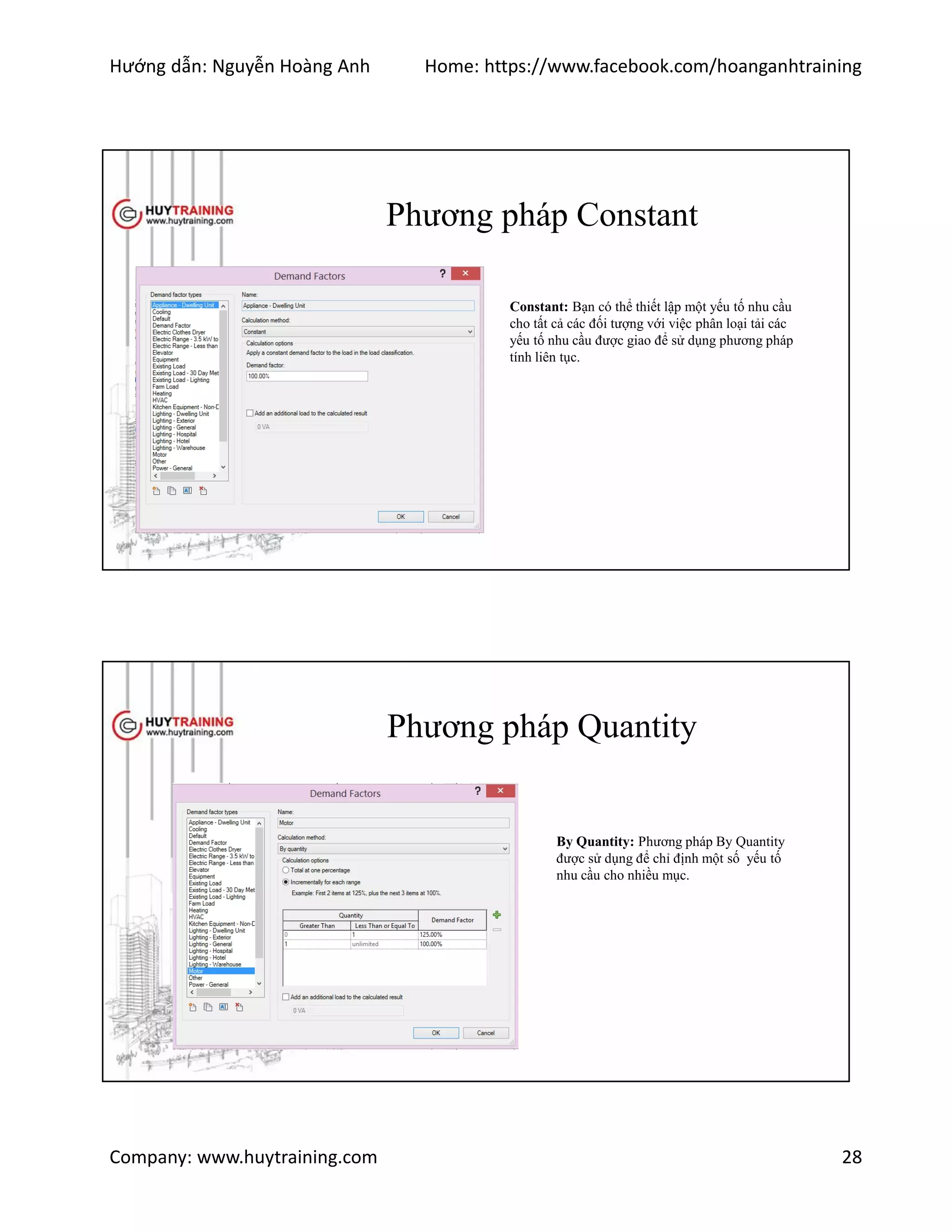

Phương pháp Constant
Constant: Bạn có thể thiết lập một yếu tố nhu cầu
cho tất cả các đối tượng với việc phân loại tải các
yếu tố nhu cầu được giao để sử dụng phương pháp
tính liên tục.
Phương pháp Quantity
By Quantity: Phương pháp By Quantity
được sử dụng để chỉ định một số yếu tố
nhu cầu cho nhiều mục.

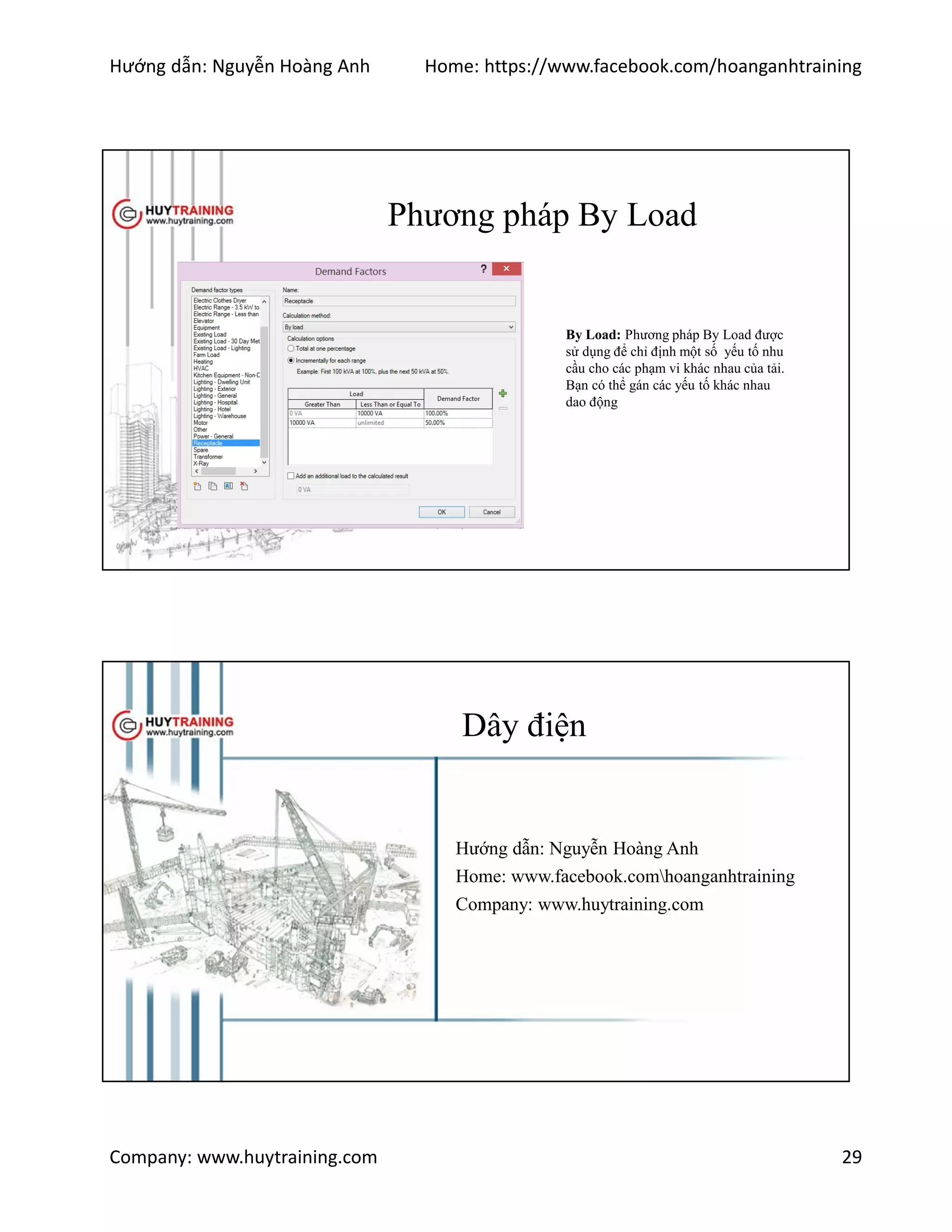

Phương pháp By Load
By Load: Phương pháp By Load được
sử dụng để chỉ định một số yếu tố nhu
cầu cho các phạm vi khác nhau của tải.
Bạn có thể gán các yếu tố khác nhau
dao động

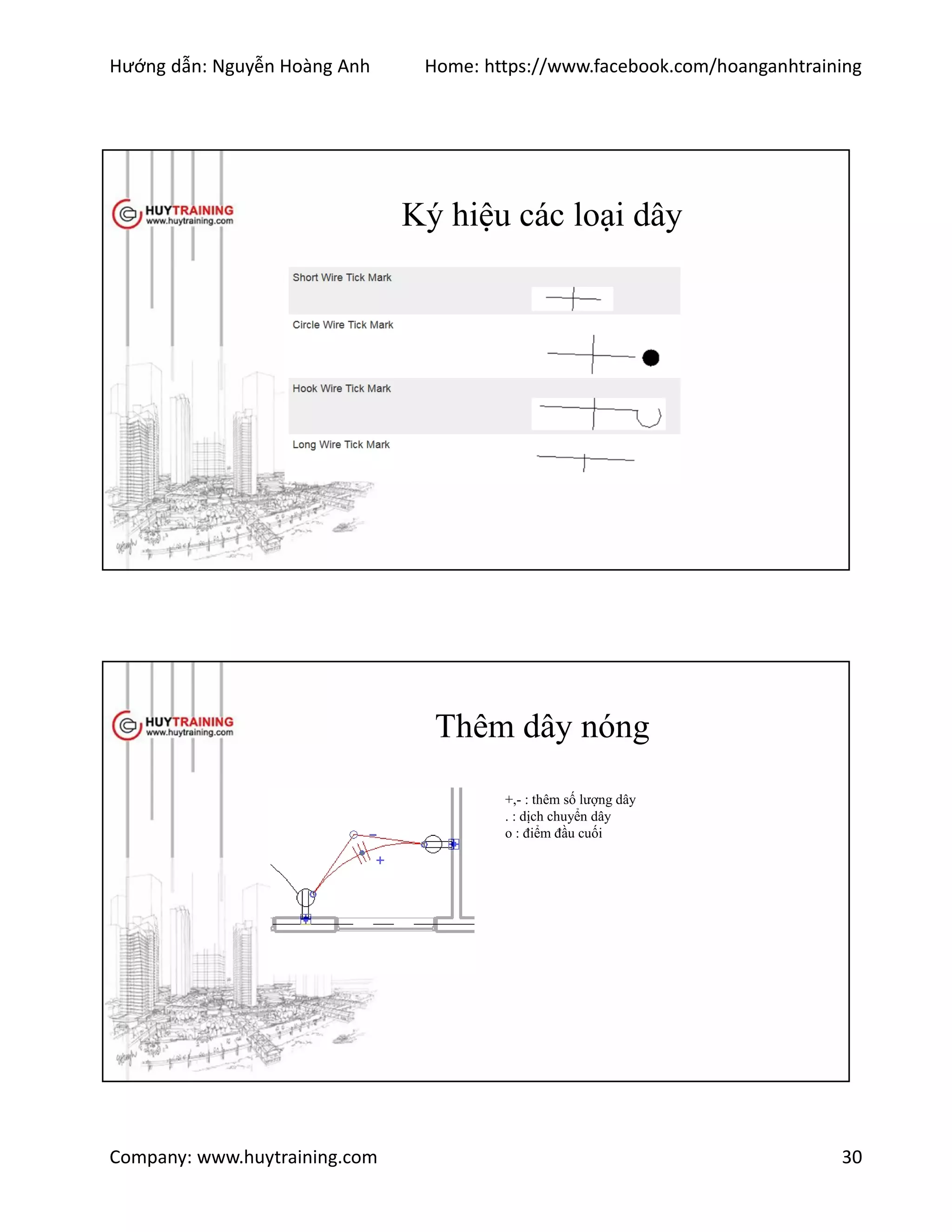

Dây điện

Ký hiệu các loại dây
Thêm dây nóng
+,- : thêm số lượng dây
. : dịch chuyển dây
o : điểm đầu cuối

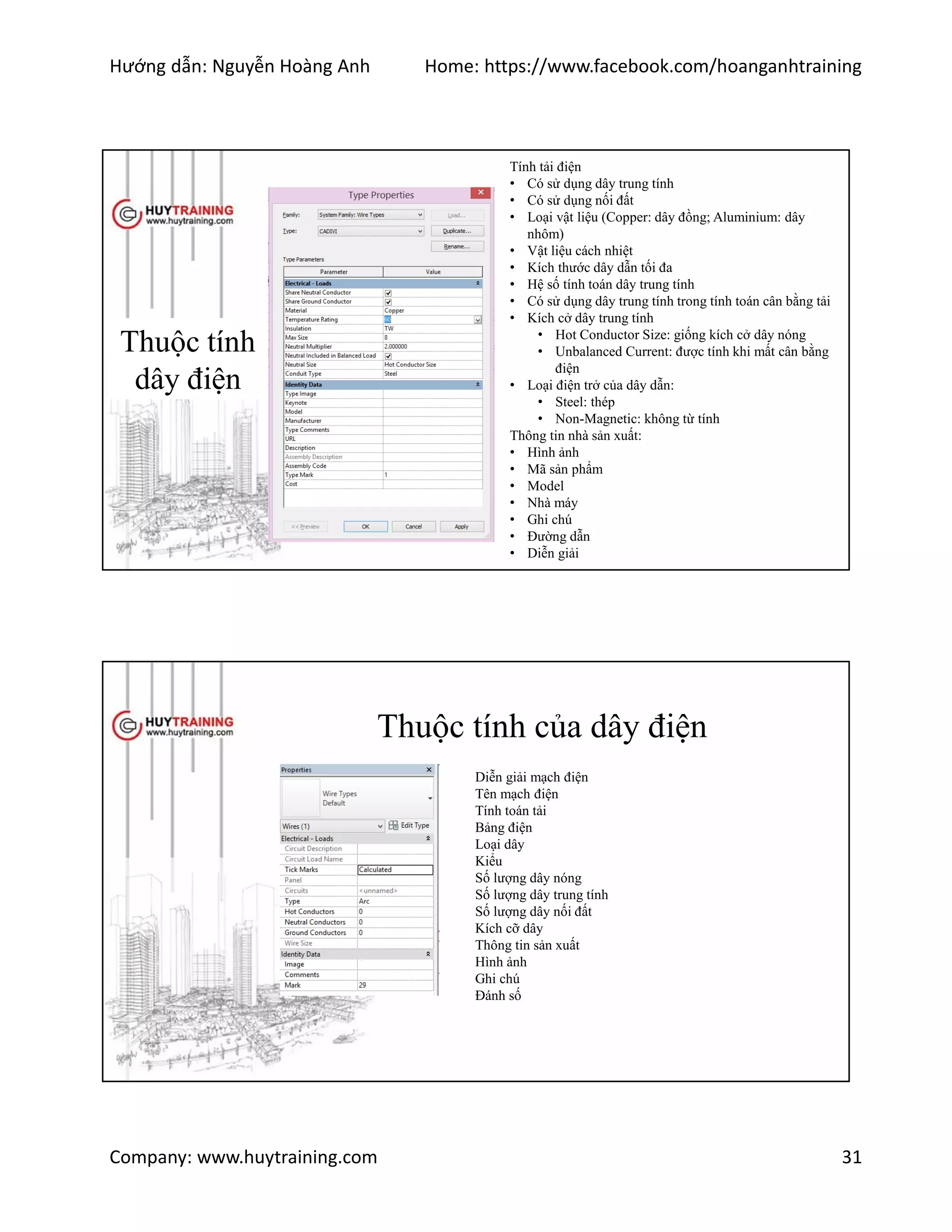

Thuộc tính
dây điện
Tính tải điện
• Có sử dụng dây trung tính
• Có sử dụng nối đất
• Loại vật liệu (Copper: dây đồng; Aluminium: dây
nhôm)
• Vật liệu cách nhiệt
• Kích thước dây dẫn tối đa
• Hệ số tính toán dây trung tính
• Có sử dụng dây trung tính trong tính toán cân bằng tải
• Kích cở dây trung tính
• Hot Conductor Size: giống kích cở dây nóng
• Unbalanced Current: được tính khi mất cân bằng
điện
• Loại điện trở của dây dẫn:
• Steel: thép
• Non-Magnetic: không từ tính
Thông tin nhà sản xuất:
• Hình ảnh
• Mã sản phẩm
• Model
• Nhà máy
• Ghi chú
• Đường dẫn
• Diễn giải
Thuộc tính của dây điện
Diễn giải mạch điện
Tên mạch điện
Tính toán tải
Bảng điện
Loại dây
Kiểu
Số lượng dây nóng
Số lượng dây trung tính
Số lượng dây nối đất
Kích cỡ dây
Thông tin sản xuất
Hình ảnh
Ghi chú
Đánh số

Phần thiết lập dây điện
• Xem lại bài thiết lập và lý thuyết ngành điện để thiết lập cho
phù hợp công trình.
• Việc thiết lập này cần chính xác để kết nối vào hệ thống
điện. Việc thiết lập này sẽ ảnh hưởng đến việc tính toán sau
này. Đón xem tập 2 để hiểu hơn việc tính toán
Bóng đèn

Thuộc
tính bóng
đèn
Nhóm ràng buộc
- Vị trí đặt
- Bề mặt bám
- Cao độ
- Khoảng chênh
Thông số điện đèn
- Tính toán hệ số
- Tính toán hệ sử dụng
- Loại công tắc
Tải điện
- Bảng điện
- Số lượng dây
- Hình ảnh
- Ghi chú
- Ký hiệu
Phân kỳ
- Phân kỳ tạo mới
- Phân kỳ tháo dỡ
Tính toán tải điện
- Điện áp sử dụng
Khác
- Đưa thống kê vào tầng

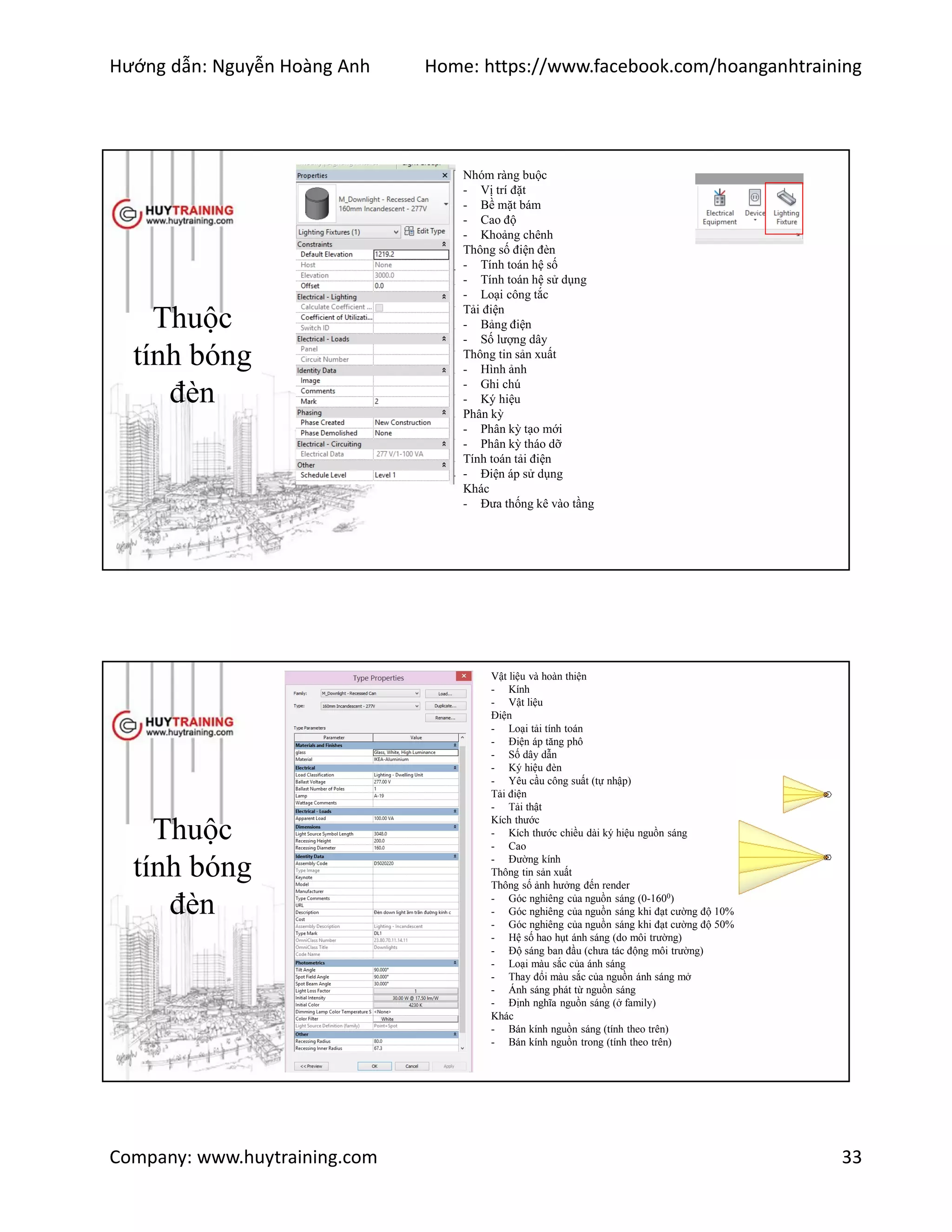

Thuộc
tính bóng
đèn
Vật liệu và hoàn thiện
- Kính
- Vật liệu
Điện
- Loại tải tính toán
- Điện áp tăng phô
- Số dây dẫn
- Ký hiệu đèn
- Yêu cầu công suất (tự nhập)
Tải điện
- Tải thật
Kích thước
- Kích thước chiều dài ký hiệu nguồn sáng
- Cao
- Đường kính
Thông số ảnh hưởng đến render
- Góc nghiêng của nguồn sáng (0-1600)
- Góc nghiêng của nguồn sáng khi đạt cường độ 10%
- Góc nghiêng của nguồn sáng khi đạt cường độ 50%
- Hệ số hao hụt ánh sáng (do môi trường)
- Độ sáng ban đầu (chưa tác động môi trường)
- Loại màu sắc của ánh sáng
- Thay đổi màu sắc của nguồn ánh sáng mở
- Ánh sáng phát từ nguồn sáng
- Định nghĩa nguồn sáng (ở family)
Khác
- Bán kính nguồn sáng (tính theo trên)
- Bán kính nguồn trong (tính theo trên)

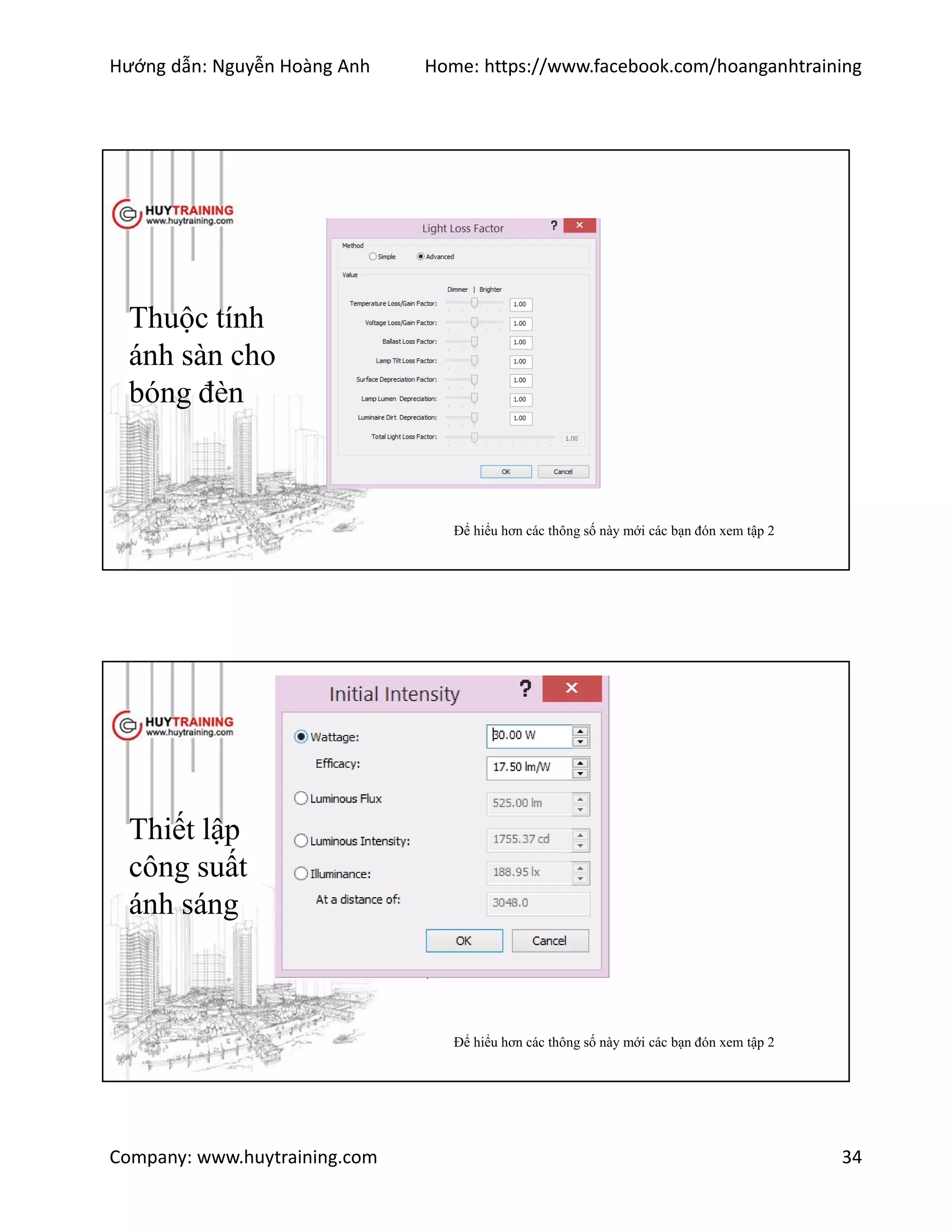

Thuộc tính
ánh sàn cho
bóng đèn
Để hiểu hơn các thông số này mới các bạn đón xem tập 2
Thiết lập
công suất
ánh sáng

Thông số
ánh sáng

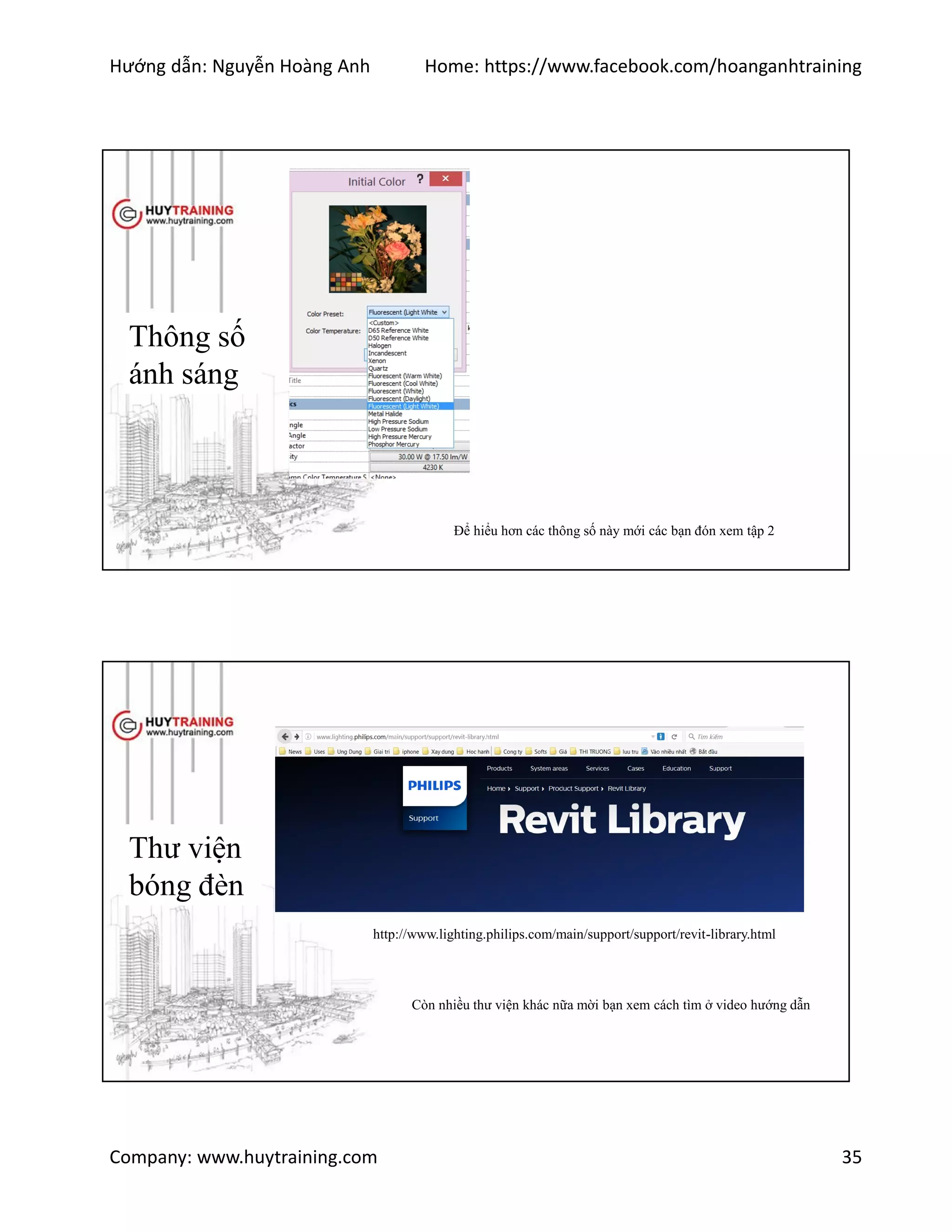

Thư viện
bóng đèn
http://www.lighting.philips.com/main/support/support/revit-library.html
Còn nhiều thư viện khác nữa mời bạn xem cách tìm ở video hướng dẫn

Thự viện ở
Huytraining
http://www.huytraining.com/thu-vien/thu-vien-revit-tong-hop-hang-khung.html
http://www.huytraining.com/thu-vien/thu-vien-revit-tong-hop-cac-website-down-
family-cho-revit.html

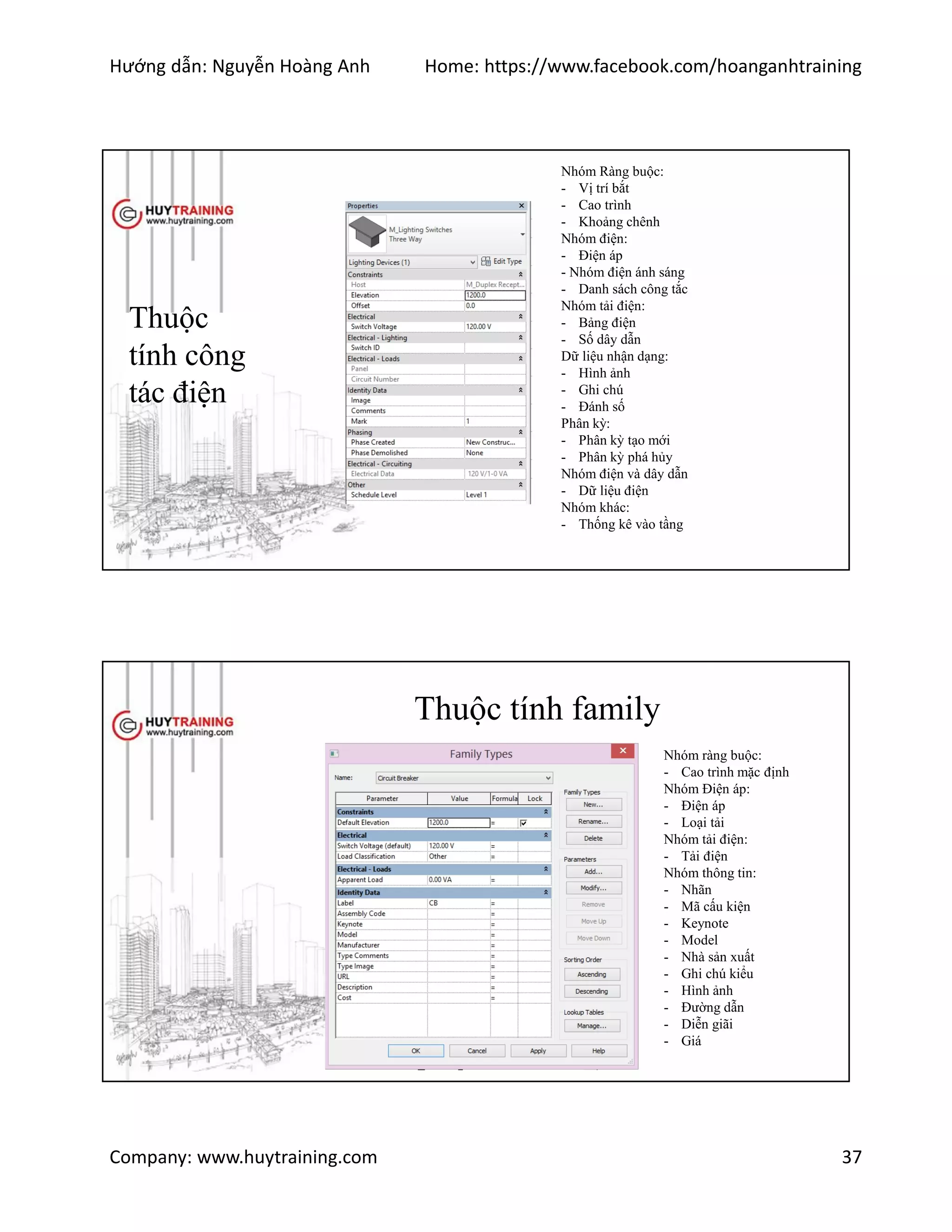

Công tắc điện

Nhóm Ràng buộc:
- Vị trí bắt
- Cao trình
- Khoảng chênh
Nhóm điện:
- Điện áp
- Nhóm điện ánh sáng
- Danh sách công tắc
Nhóm tải điện:
- Bảng điện
- Số dây dẫn
Dữ liệu nhận dạng:
- Hình ảnh
- Ghi chú
- Đánh số
Phân kỳ:
- Phân kỳ phá hủy
Nhóm điện và dây dẫn
- Dữ liệu điện
Nhóm khác:
- Thống kê vào tầng
Thuộc
tính công
tác điện
Thuộc tính family
Nhóm ràng buộc:
- Cao trình mặc định
Nhóm Điện áp:
- Điện áp
- Loại tải
Nhóm tải điện:
- Tải điện
Nhóm thông tin:
- Nhãn
- Mã cấu kiện
- Keynote
- Model
- Nhà sản xuất
- Ghi chú kiểu
- Hình ảnh
- Đường dẫn
- Diễn giãi
- Giá

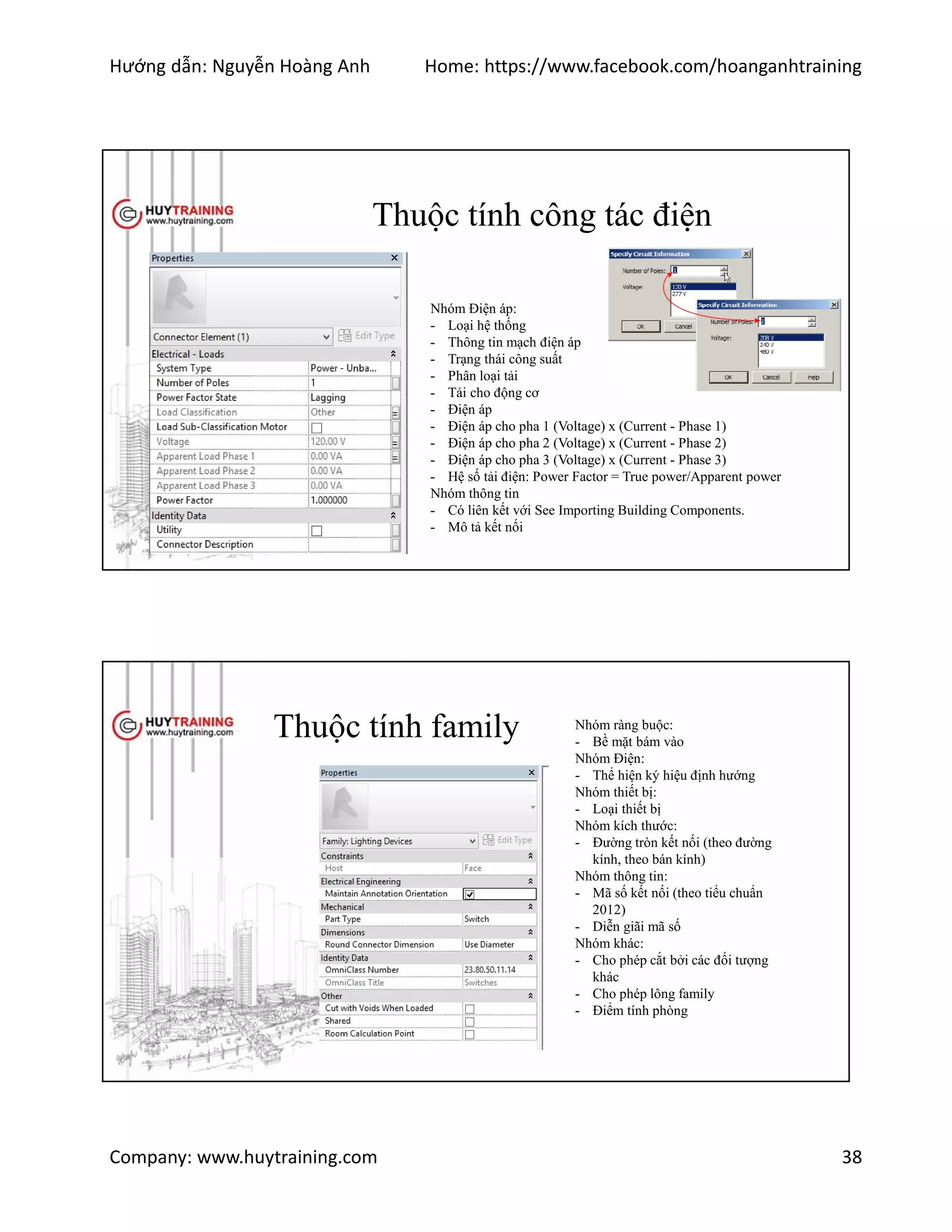

Thuộc tính công tác điện
Nhóm Điện áp:
- Loại hệ thống
- Thông tin mạch điện áp
- Trạng thái công suất
- Phân loại tải
- Tải cho động cơ
- Điện áp
- Điện áp cho pha 1 (Voltage) x (Current - Phase 1)
- Hệ số tải điện: Power Factor = True power/Apparent power
Nhóm thông tin
- Có liên kết với See Importing Building Components.
- Mô tả kết nối

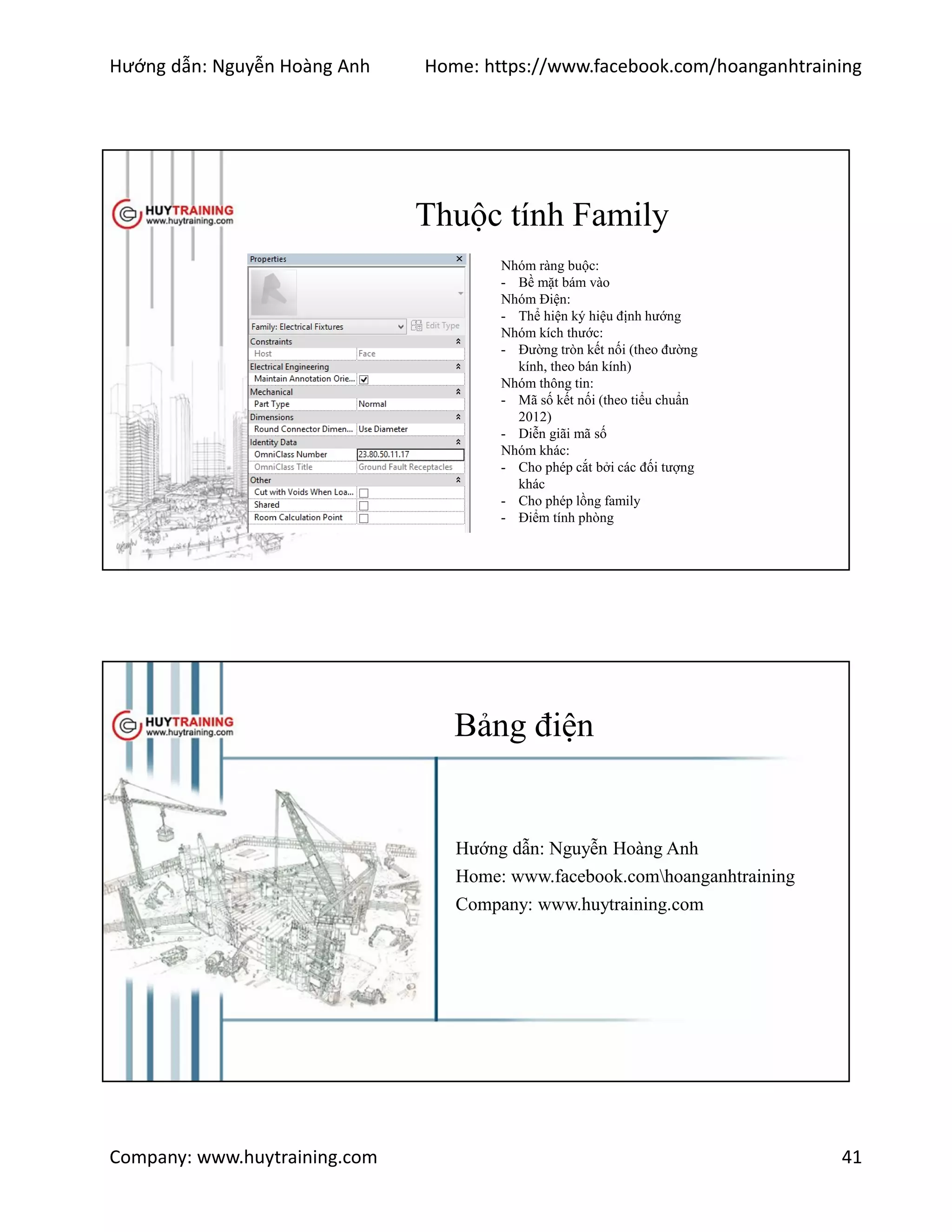

Thuộc tính family Nhóm ràng buộc:
- Bề mặt bám vào
Nhóm Điện:
- Thể hiện ký hiệu định hướng
Nhóm thiết bị:
- Loại thiết bị
Nhóm kích thước:
- Đường tròn kết nối (theo đường
kính, theo bán kính)
Nhóm thông tin:
- Mã số kết nối (theo tiểu chuẩn
2012)
- Diễn giãi mã số
Nhóm khác:
- Cho phép cắt bởi các đối tượng
khác
- Cho phép lông family
- Điểm tính phòng

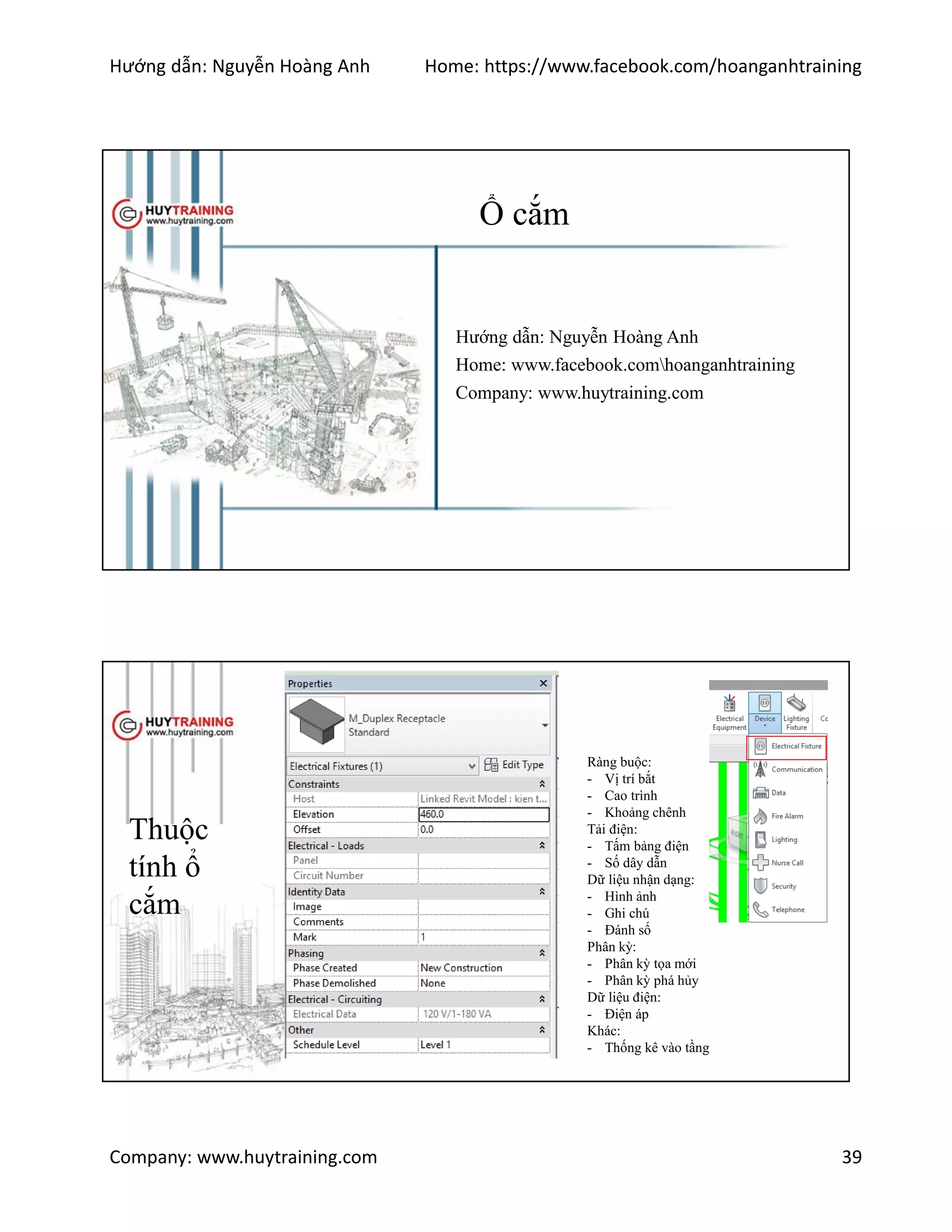

Ổ cắm
Thuộc
tính ổ
cắm
Ràng buộc:
- Vị trí bắt
- Cao trình
- Khoảng chênh
Tải điện:
- Tấm bảng điện
- Số dây dẫn
Dữ liệu nhận dạng:
- Hình ảnh
- Ghi chú
- Đánh số
Phân kỳ:
- Phân kỳ tọa mới
Dữ liệu điện:
- Điện áp
Khác:
- Thống kê vào tầng

Thuộc
tính ổ
cắm
Nhóm ràng buộc:
- Cao trình mặc định
Nhóm điện:
- Điện áp
- Loại tải
- Tải điện
Nhóm thông tin:
- Nhãn
- Mã cấu kiện
- Keynote
- Model
- Nhà sản xuất
- Ghi chú kiểu
- Hình dạng
- Đường dẫn
- Diễn giải
- Giá

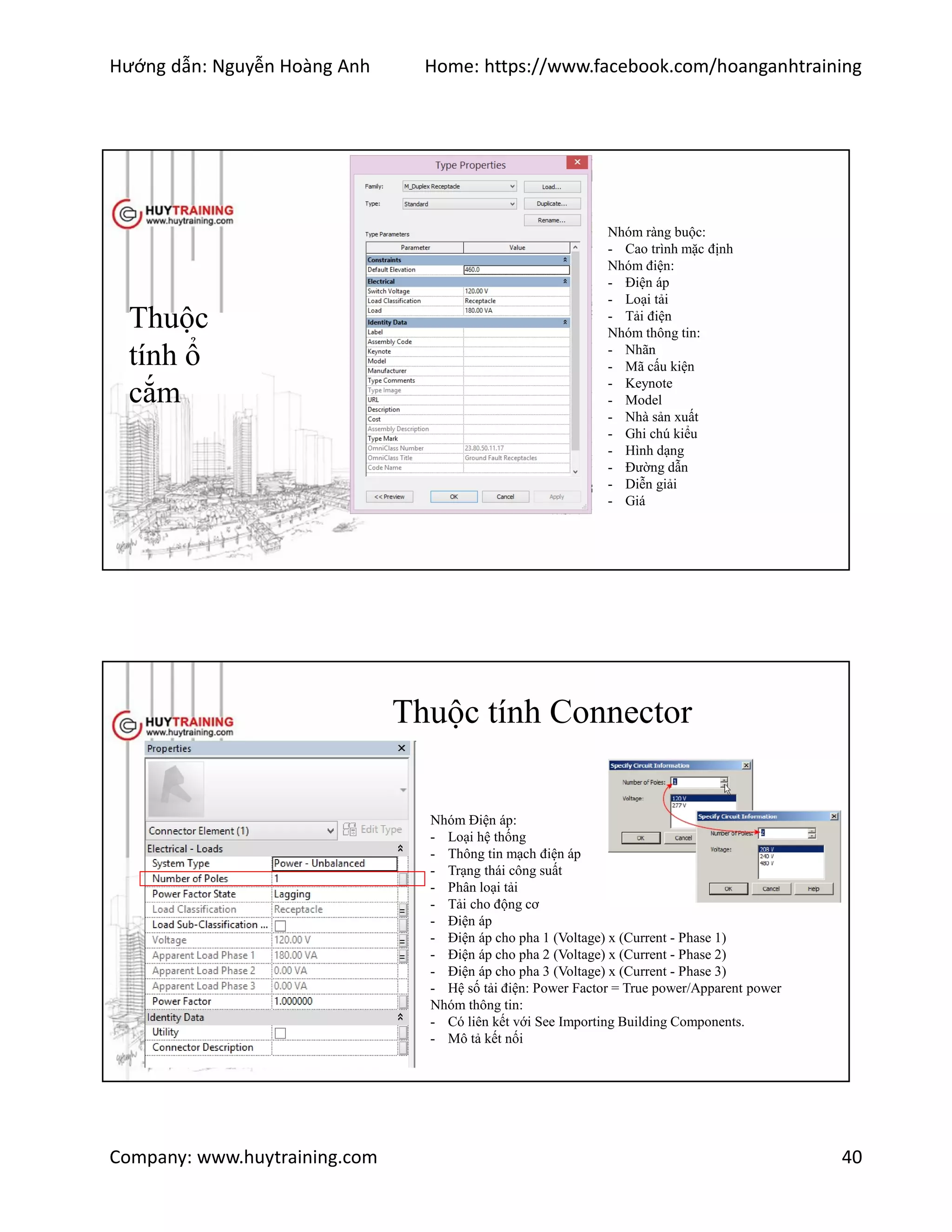

Thuộc tính Connector
Nhóm Điện áp:
- Thông tin mạch điện áp
- Trạng thái công suất
- Phân loại tải
- Tải cho động cơ
- Điện áp
- Hệ số tải điện: Power Factor = True power/Apparent power
Nhóm thông tin:
- Có liên kết với See Importing Building Components.
- Mô tả kết nối

Thuộc tính Family
Nhóm ràng buộc:
- Bề mặt bám vào
Nhóm Điện:
- Thể hiện ký hiệu định hướng
- Đường tròn kết nối (theo đường
kính, theo bán kính)
Nhóm thông tin:
- Mã số kết nối (theo tiểu chuẩn
2012)
- Diễn giãi mã số
Nhóm khác:
- Cho phép cắt bởi các đối tượng
khác
- Cho phép lồng family
- Điểm tính phòng

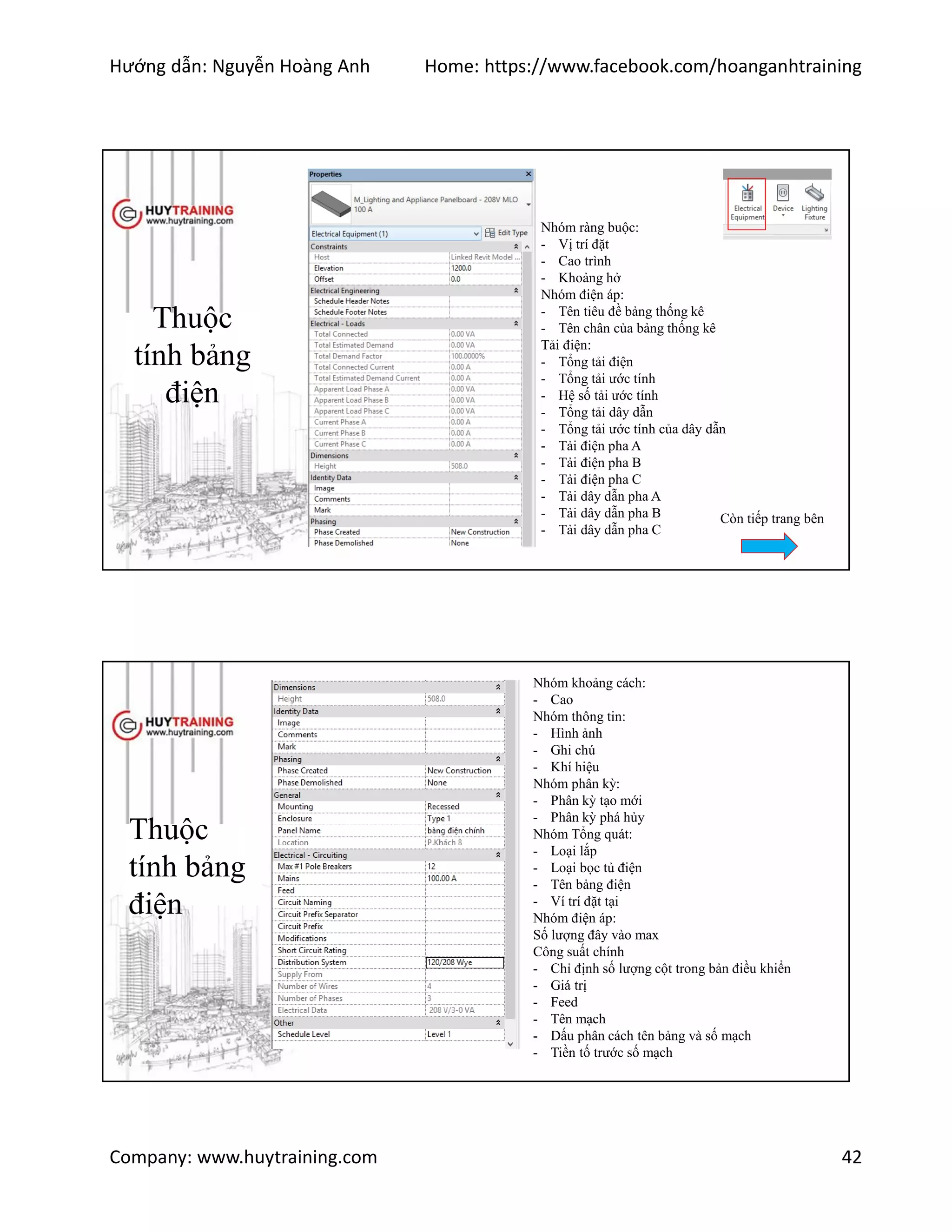

Bảng điện

Thuộc
tính bảng
điện
Nhóm ràng buộc:
- Vị trí đặt
- Cao trình
- Khoảng hở
Nhóm điện áp:
- Tên tiêu đề bảng thống kê
- Tên chân của bảng thống kê
Tải điện:
- Tổng tải điện
- Tổng tải ước tính
- Hệ số tải ước tính
- Tổng tải dây dẫn
- Tổng tải ước tính của dây dẫn
- Tải điện pha A
- Tải điện pha B
- Tải điện pha C
- Tải dây dẫn pha A
- Tải dây dẫn pha B
- Tải dây dẫn pha C
Còn tiếp trang bên
Thuộc
tính bảng
điện
Nhóm khoảng cách:
- Cao
Nhóm thông tin:
- Hình ảnh
- Ghi chú
- Khí hiệu
Nhóm phân kỳ:
Nhóm Tổng quát:
- Loại lắp
- Loại bọc tủ điện
- Tên bảng điện
- Ví trí đặt tại
Nhóm điện áp:
Số lượng đây vào max
Công suất chính
- Chỉ định số lượng cột trong bản điều khiển
- Giá trị
- Feed
- Tên mạch
- Dấu phân cách tên bảng và số mạch
- Tiền tố trước số mạch

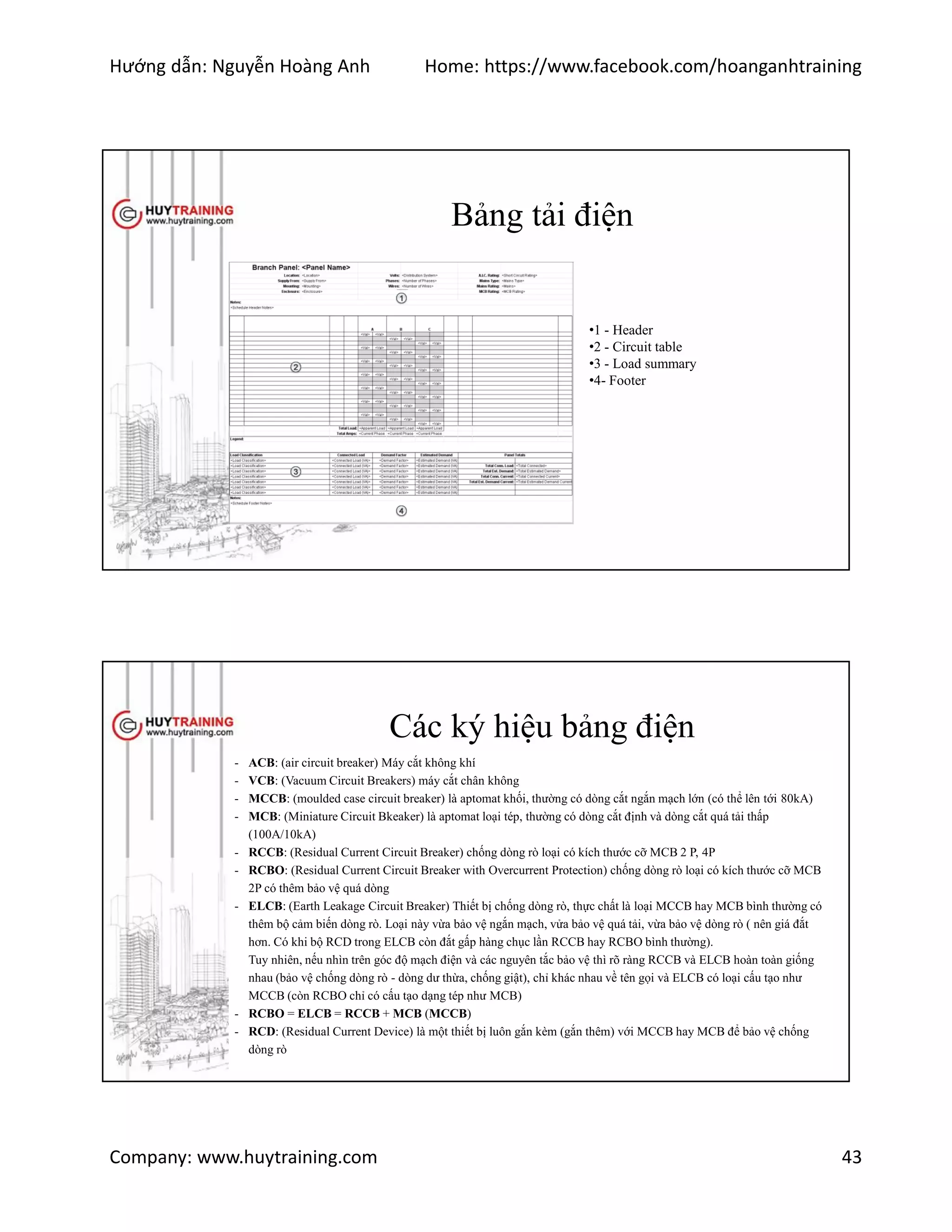

Bảng tải điện
•1 - Header
•2 - Circuit table
•3 - Load summary
•4- Footer
Các ký hiệu bảng điện
- ACB: (air circuit breaker) Máy cắt không khí
- VCB: (Vacuum Circuit Breakers) máy cắt chân không
- MCCB: (moulded case circuit breaker) là aptomat khối, thường có dòng cắt ngắn mạch lớn (có thể lên tới 80kA)
- MCB: (Miniature Circuit Bkeaker) là aptomat loại tép, thường có dòng cắt định và dòng cắt quá tải thấp
(100A/10kA)
- RCCB: (Residual Current Circuit Breaker) chống dòng rò loại có kích thước cỡ MCB 2 P, 4P
- RCBO: (Residual Current Circuit Breaker with Overcurrent Protection) chống dòng rò loại có kích thước cỡ MCB
2P có thêm bảo vệ quá dòng
- ELCB: (Earth Leakage Circuit Breaker) Thiết bị chống dòng rò, thực chất là loại MCCB hay MCB bình thường có
thêm bộ cảm biến dòng rò. Loại này vừa bảo vệ ngắn mạch, vửa bảo vệ quá tải, vừa bảo vệ dòng rò ( nên giá đắt
hơn. Có khi bộ RCD trong ELCB còn đắt gấp hàng chục lần RCCB hay RCBO bình thường).
Tuy nhiên, nếu nhìn trên góc độ mạch điện và các nguyên tắc bảo vệ thì rõ ràng RCCB và ELCB hoàn toàn giống
nhau (bảo vệ chống dòng rò - dòng dư thừa, chống giật), chỉ khác nhau về tên gọi và ELCB có loại cấu tạo như
MCCB (còn RCBO chỉ có cấu tạo dạng tép như MCB)
- RCBO = ELCB = RCCB + MCB (MCCB)
- RCD: (Residual Current Device) là một thiết bị luôn gắn kèm (gắn thêm) với MCCB hay MCB để bảo vệ chống
dòng rò

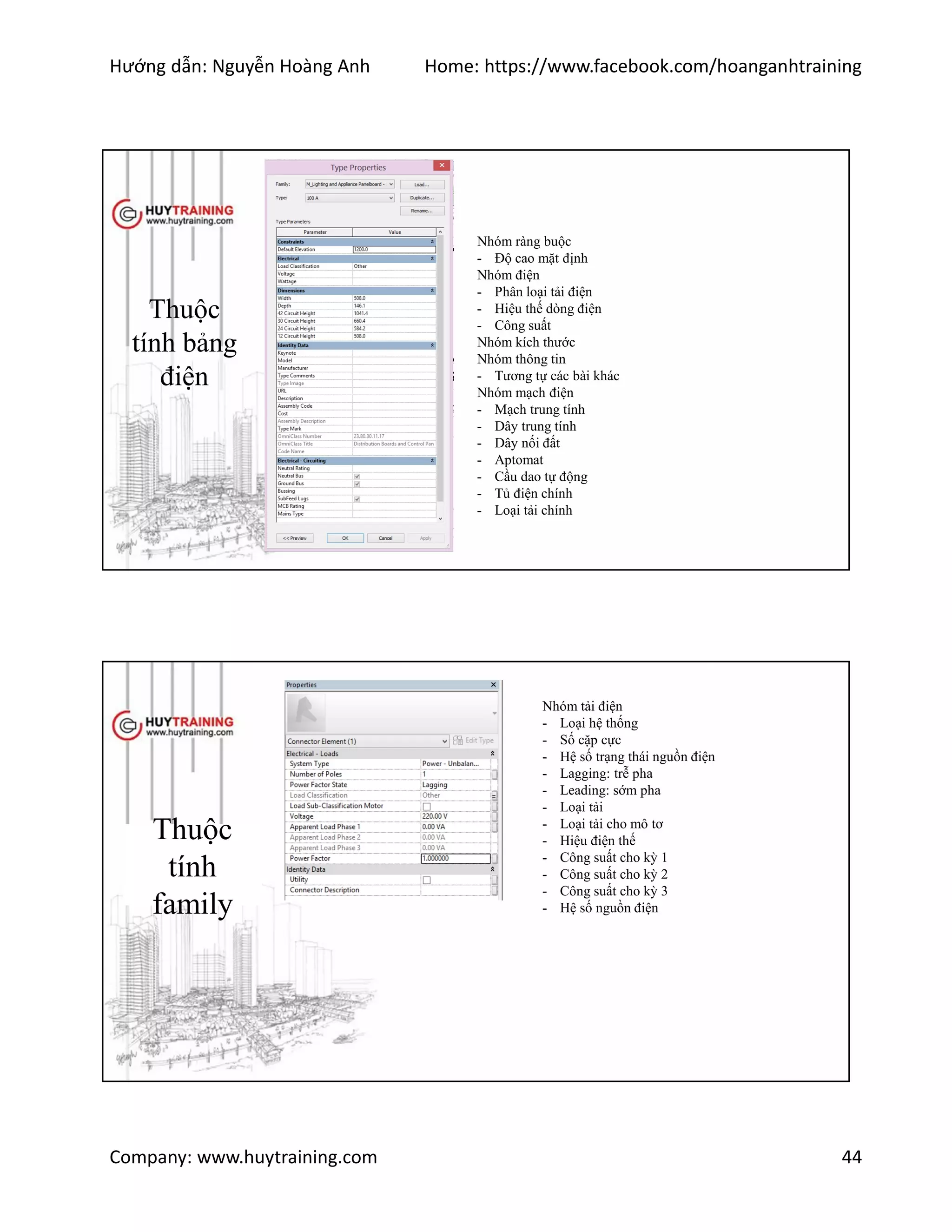

Thuộc
tính bảng
điện
Nhóm ràng buộc
- Độ cao mặt định
Nhóm điện
- Phân loại tải điện
- Hiệu thế dòng điện
- Công suất
Nhóm kích thước
Nhóm thông tin
- Tương tự các bài khác
Nhóm mạch điện
- Mạch trung tính
- Dây trung tính
- Dây nối đất
- Aptomat
- Cầu dao tự động
- Tủ điện chính
- Loại tải chính
Thuộc
tính
family
Nhóm tải điện
- Số cặp cực
- Hệ số trạng thái nguồn điện
- Lagging: trễ pha
- Leading: sớm pha
- Loại tải
- Loại tải cho mô tơ
- Hiệu điện thế
- Công suất cho kỳ 1
- Hệ số nguồn điện

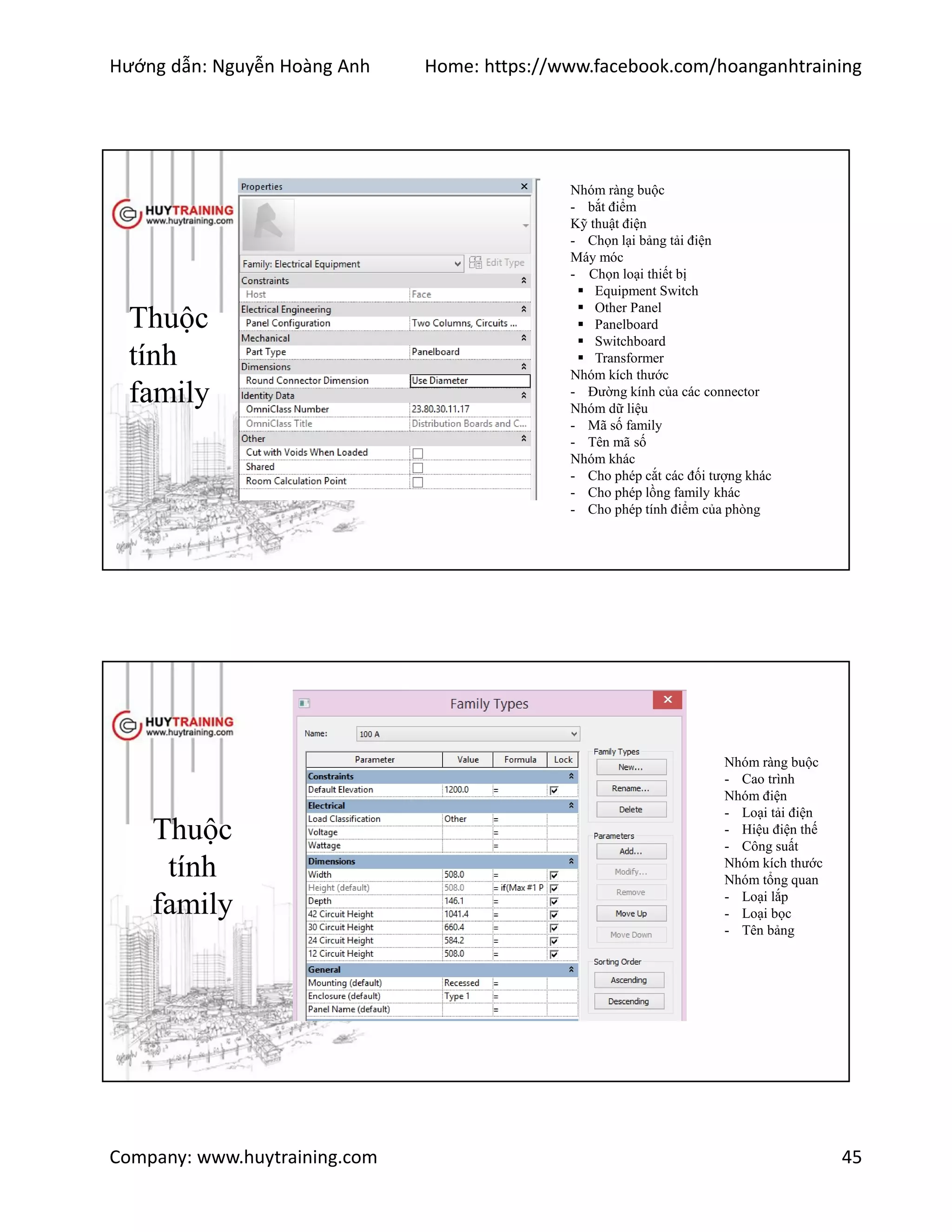

Thuộc
tính
family

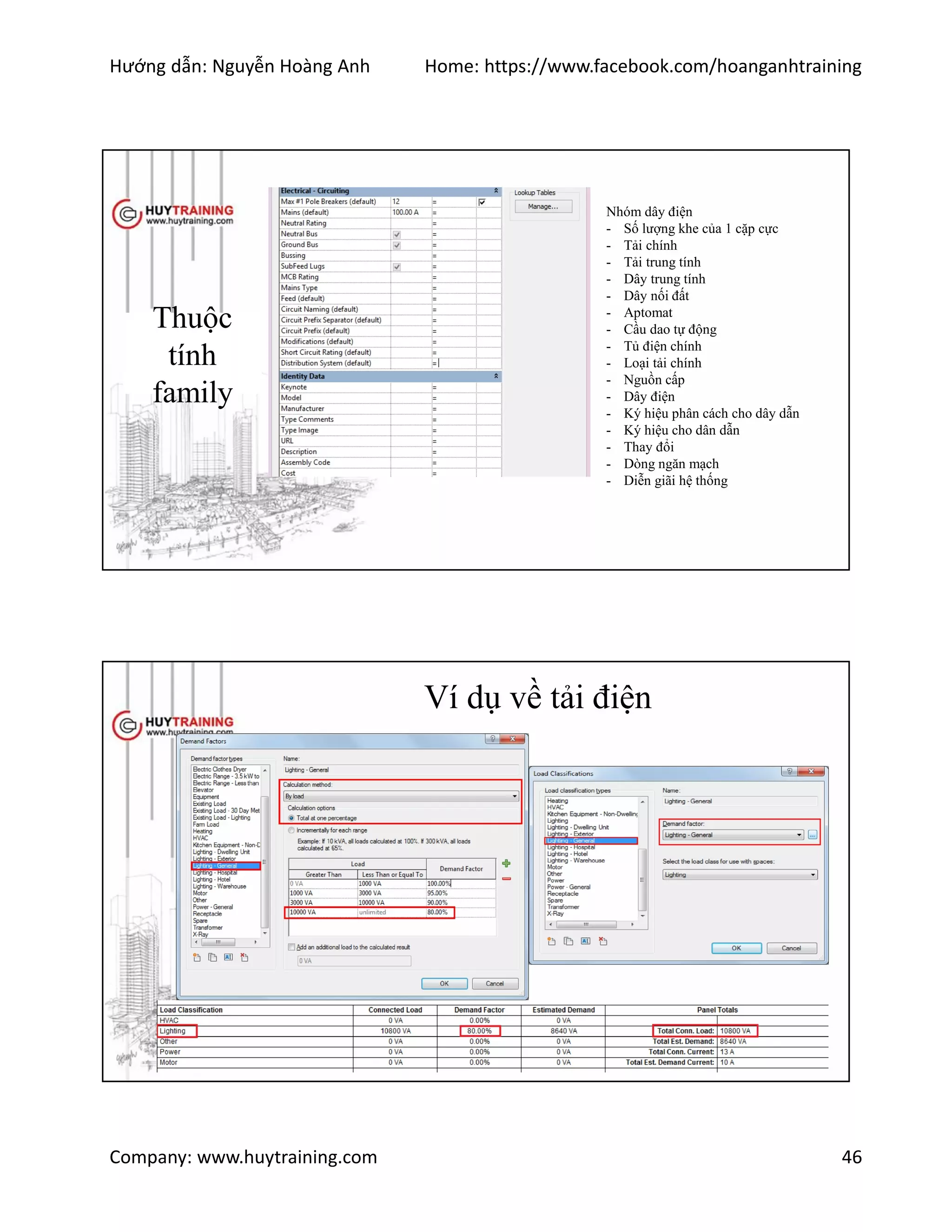

Nhóm ràng buộc
- bắt điểm
Kỹ thuật điện
- Chọn lại bảng tải điện
Máy móc
- Chọn loại thiết bị
 Equipment Switch
 Other Panel
 Panelboard
 Switchboard
 Transformer
- Đường kính của các connector
Nhóm dữ liệu
- Mã số family
- Tên mã số
Nhóm khác
- Cho phép cắt các đối tượng khác
- Cho phép lồng family khác
- Cho phép tính điểm của phòng
Thuộc
tính
family
Nhóm ràng buộc
- Cao trình
Nhóm điện
- Loại tải điện
- Hiệu điện thế
- Công suất
Nhóm tổng quan
- Loại lắp
- Loại bọc
- Tên bảng

Thuộc
tính
family
Nhóm dây điện
- Số lượng khe của 1 cặp cực
- Tải chính
- Tải trung tính
- Dây trung tính
- Dây nối đất
- Aptomat
- Cầu dao tự động
- Tủ điện chính
- Loại tải chính
- Nguồn cấp
- Dây điện
- Ký hiệu phân cách cho dây dẫn
- Ký hiệu cho dân dẫn
- Thay đổi
- Dòng ngăn mạch
- Diễn giãi hệ thống

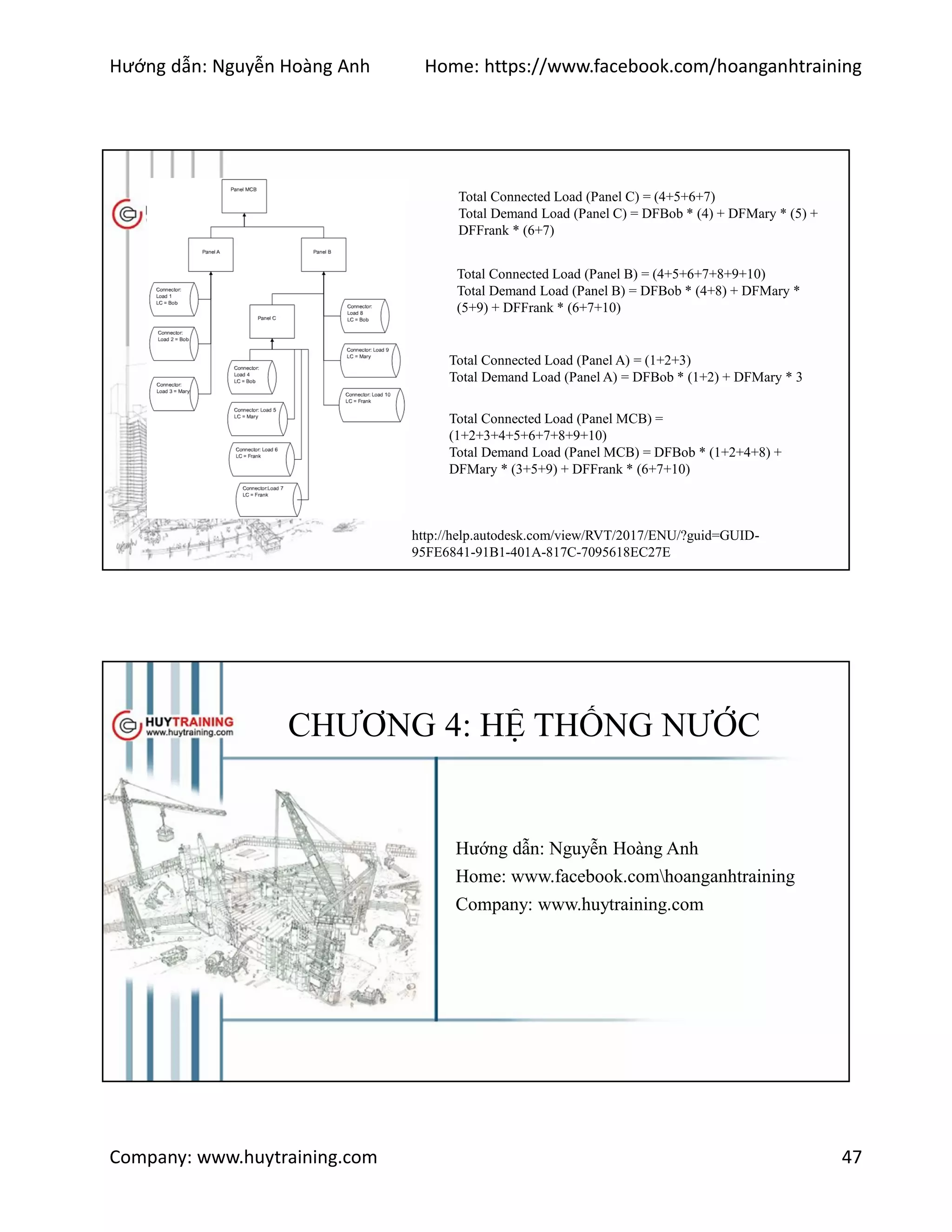

Ví dụ về tải điện

http://help.autodesk.com/view/RVT/2017/ENU/?guid=GUID-
95FE6841-91B1-401A-817C-7095618EC27E
Total Connected Load (Panel C) = (4+5+6+7)
Total Demand Load (Panel C) = DFBob * (4) + DFMary * (5) +
DFFrank * (6+7)
Total Connected Load (Panel B) = (4+5+6+7+8+9+10)
Total Demand Load (Panel B) = DFBob * (4+8) + DFMary *
(5+9) + DFFrank * (6+7+10)
Total Connected Load (Panel A) = (1+2+3)
Total Demand Load (Panel A) = DFBob * (1+2) + DFMary * 3
Total Connected Load (Panel MCB) =
(1+2+3+4+5+6+7+8+9+10)
Total Demand Load (Panel MCB) = DFBob * (1+2+4+8) +
DFMary * (3+5+9) + DFFrank * (6+7+10)
CHƯƠNG 4: HỆ THỐNG NƯỚC

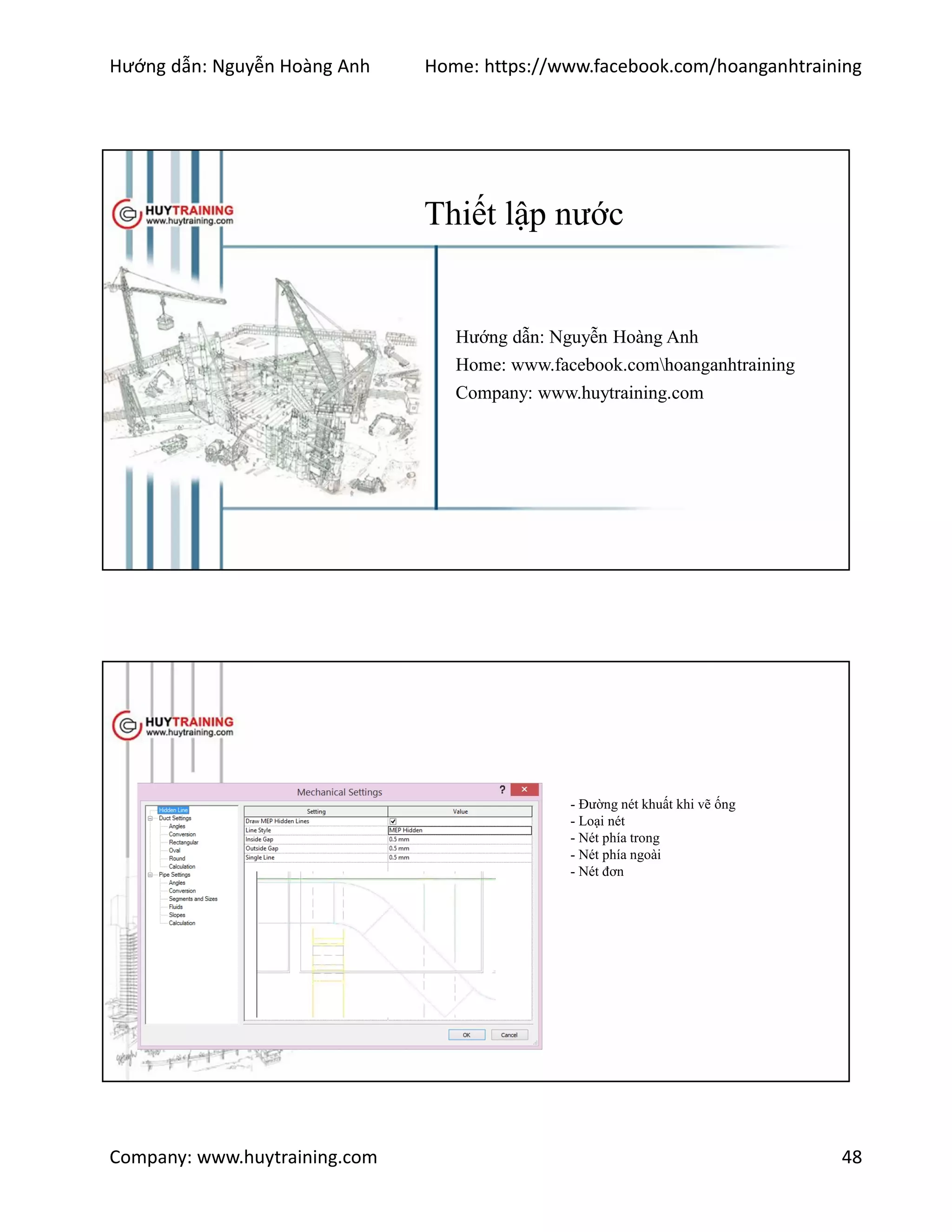

Thiết lập nước
- Đường nét khuất khi vẽ ống
- Loại nét
- Nét phía trong
- Nét phía ngoài
- Nét đơn

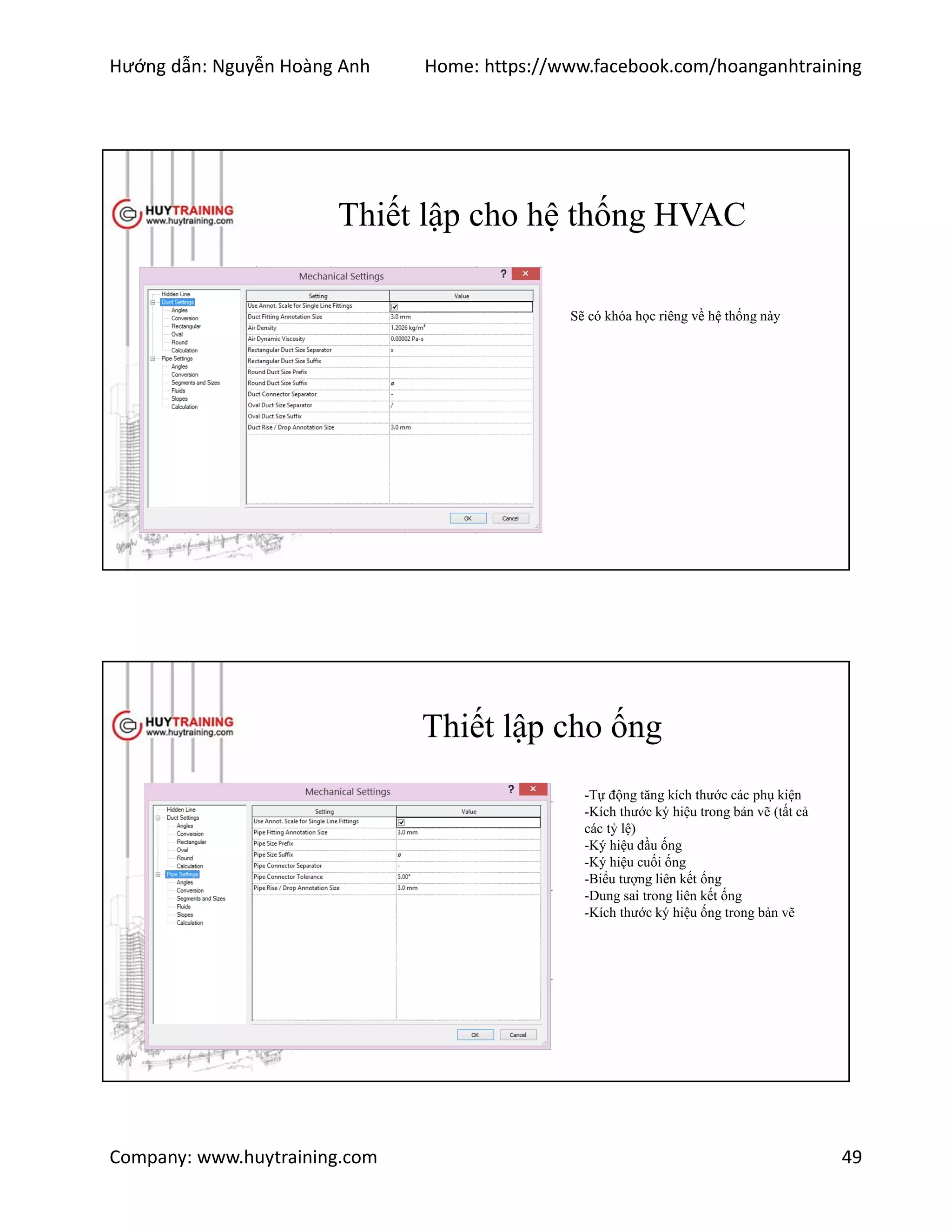

Thiết lập cho hệ thống HVAC
Sẽ có khóa học riêng về hệ thống này
Thiết lập cho ống
-Tự động tăng kích thước các phụ kiện
-Kích thước ký hiệu trong bản vẽ (tất cả
các tỷ lệ)
-Ký hiệu đầu ống
-Ký hiệu cuối ống
-Biểu tượng liên kết ống
-Dung sai trong liên kết ống
-Kích thước ký hiệu ống trong bản vẽ

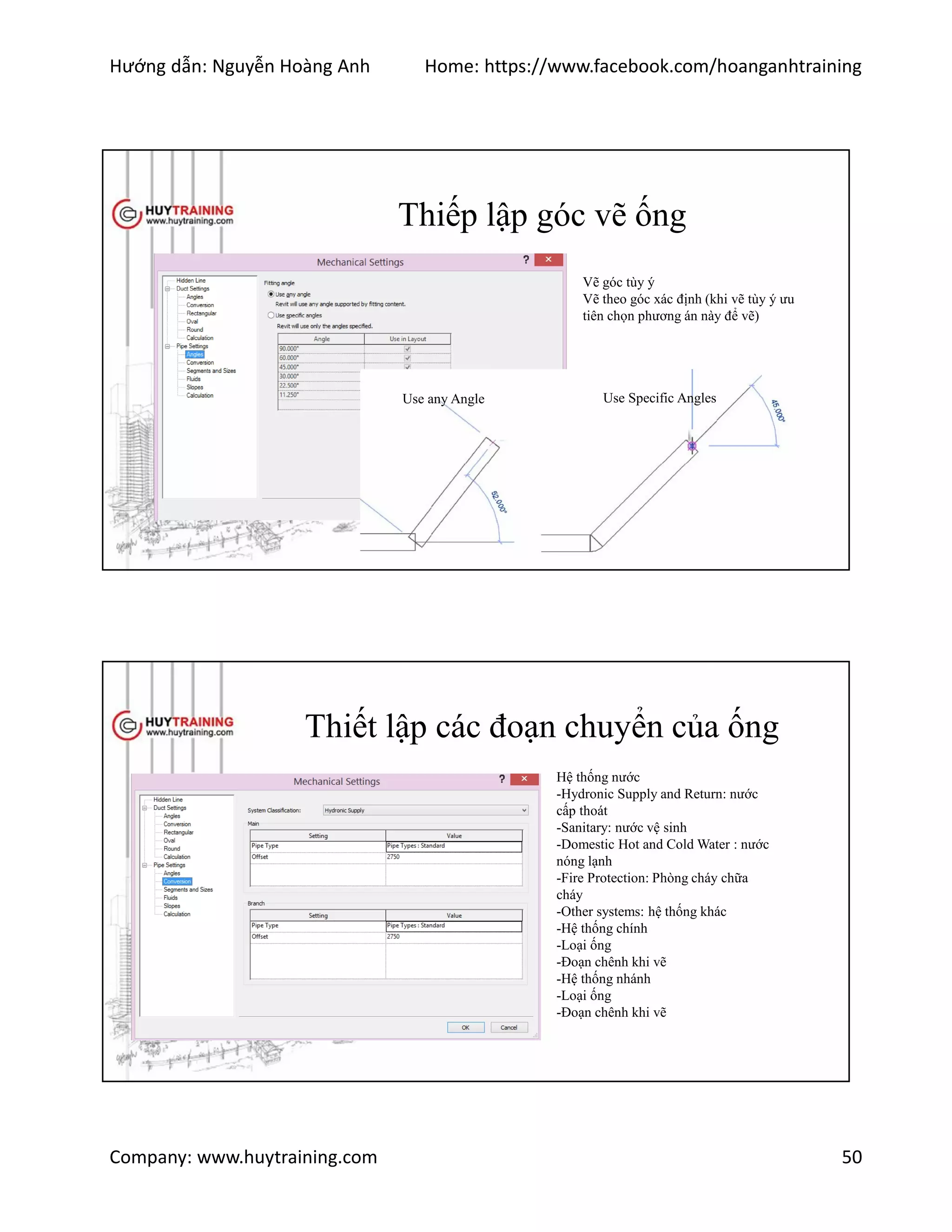

Thiếp lập góc vẽ ống
Use any Angle Use Specific Angles
Vẽ góc tùy ý
Vẽ theo góc xác định (khi vẽ tùy ý ưu
tiên chọn phương án này để vẽ)
Thiết lập các đoạn chuyển của ống
Hệ thống nước
-Hydronic Supply and Return: nước
cấp thoát
-Sanitary: nước vệ sinh
-Domestic Hot and Cold Water : nước
nóng lạnh
-Fire Protection: Phòng cháy chữa
cháy
-Other systems: hệ thống khác
-Hệ thống chính
-Loại ống
-Đoạn chênh khi vẽ
-Hệ thống nhánh
-Loại ống
-Đoạn chênh khi vẽ

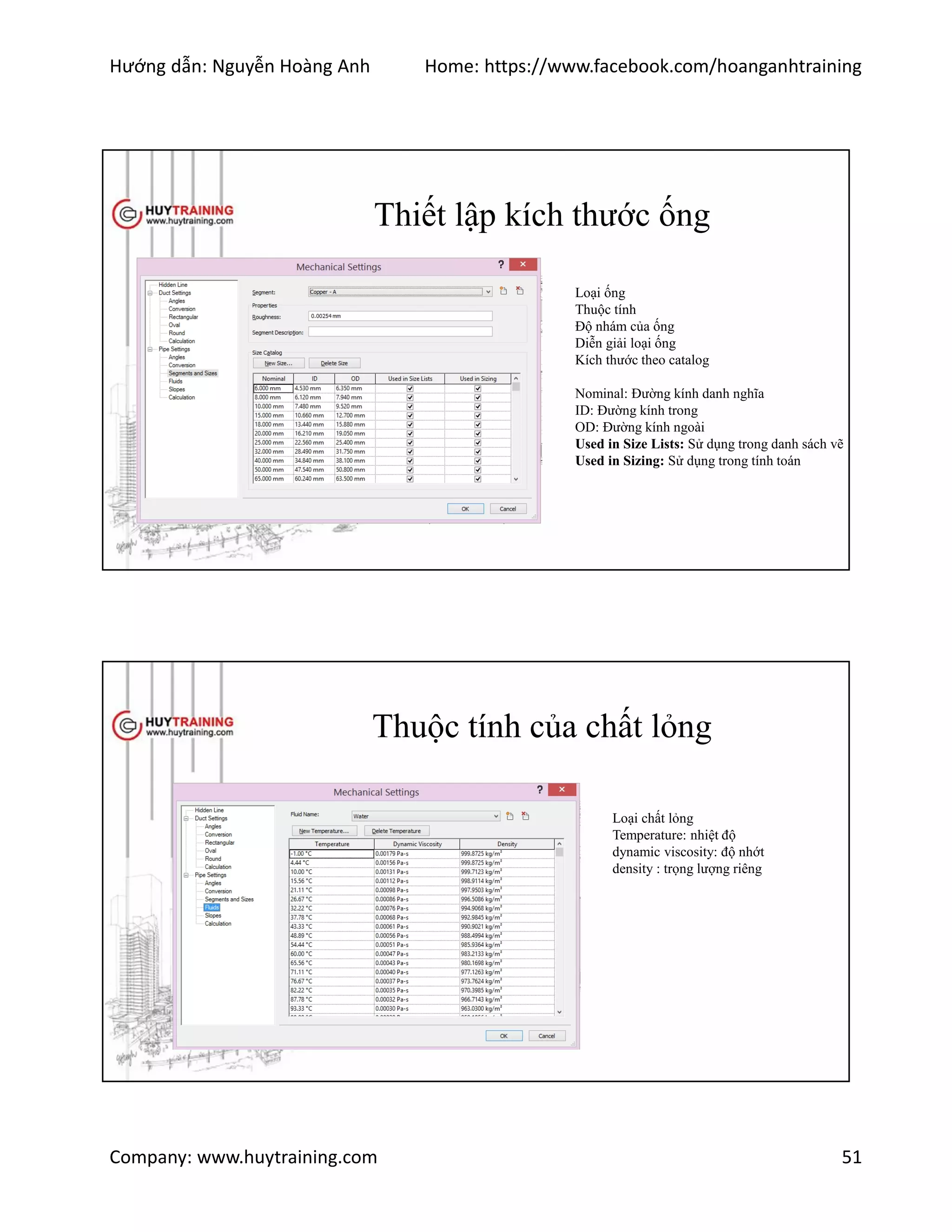

Thiết lập kích thước ống
Loại ống
Thuộc tính
Độ nhám của ống
Diễn giải loại ống
Kích thước theo catalog
Nominal: Đường kính danh nghĩa
ID: Đường kính trong
OD: Đường kính ngoài
Used in Size Lists: Sử dụng trong danh sách vẽ
Used in Sizing: Sử dụng trong tính toán
Thuộc tính của chất lỏng
Loại chất lỏng
Temperature: nhiệt độ
dynamic viscosity: độ nhớt
density : trọng lượng riêng

Thiết lập độ dốc
Phương pháp tính
Áp lực đường ống / dòng chảy
Phương pháp tính

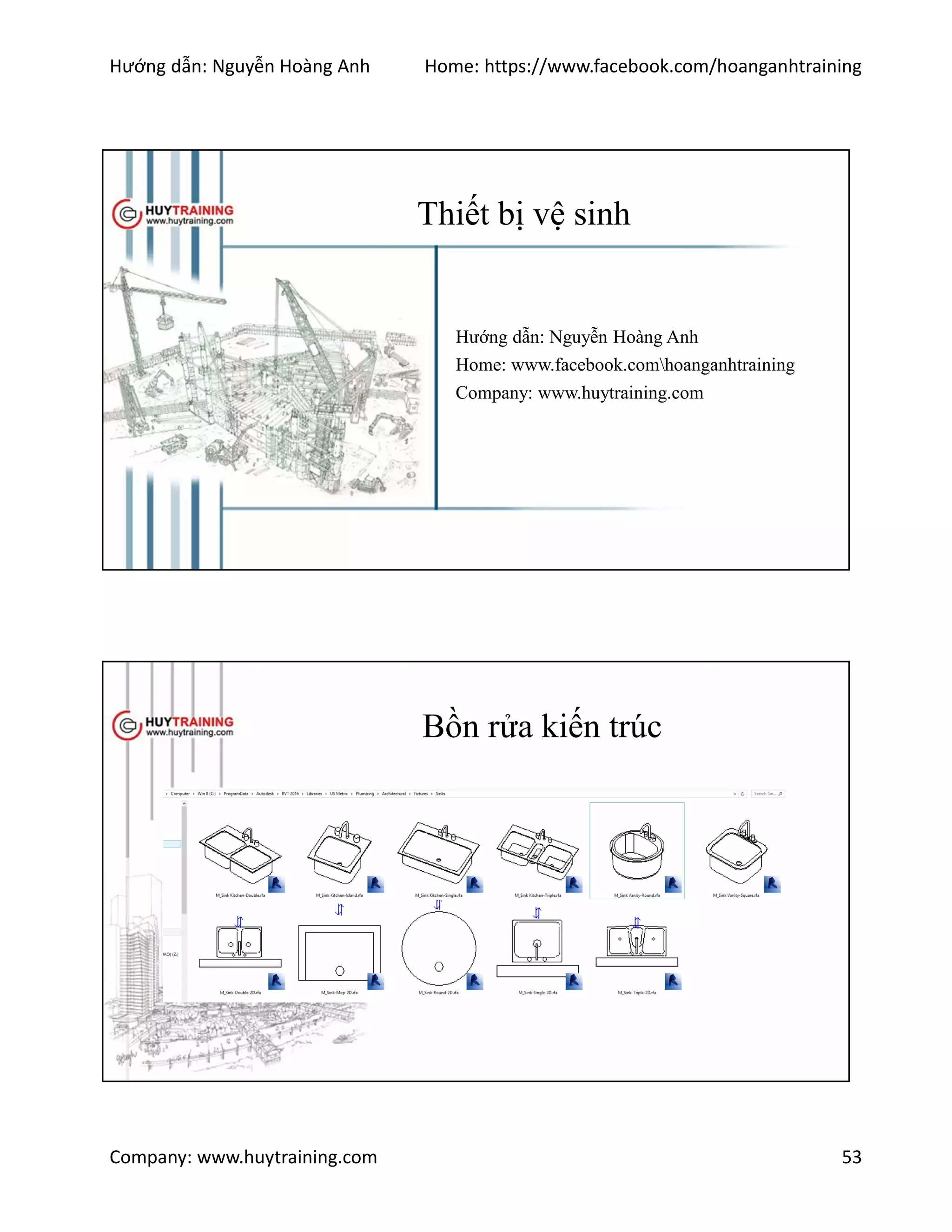

Thiết bị vệ sinh
Bồn rửa kiến trúc

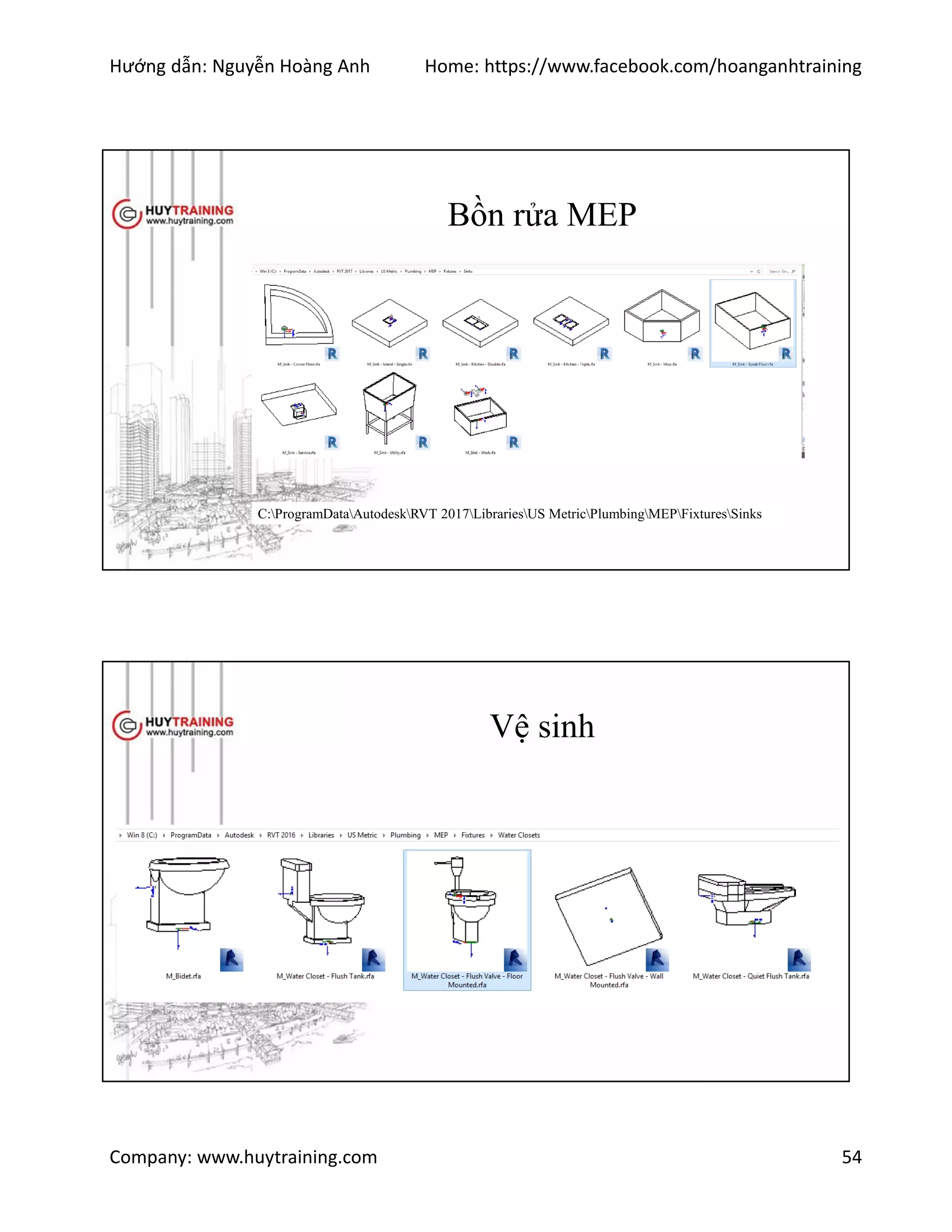

Bồn rửa MEP
C:ProgramDataAutodeskRVT 2017LibrariesUS MetricPlumbingMEPFixturesSinks
Vệ sinh

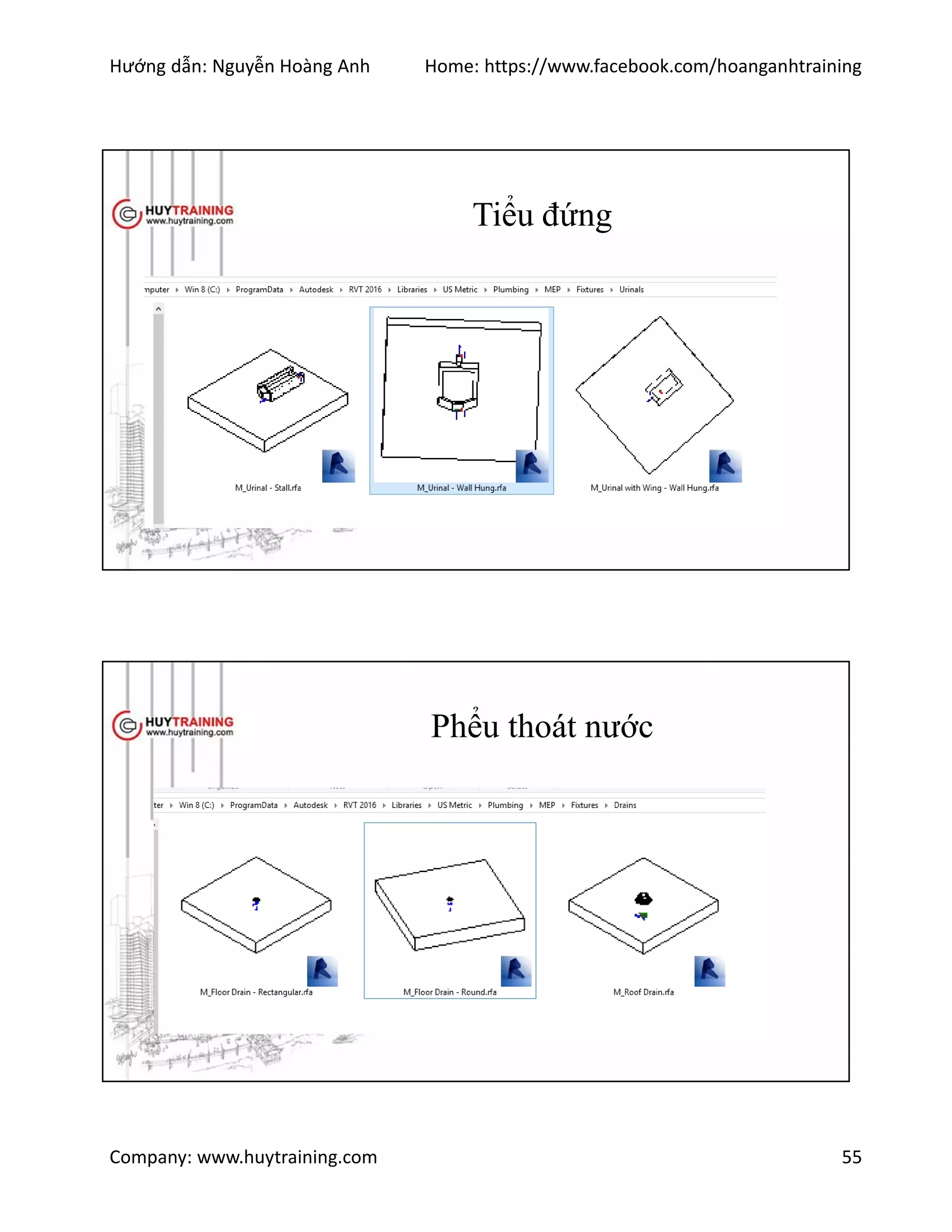

Tiểu đứng
Phểu thoát nước

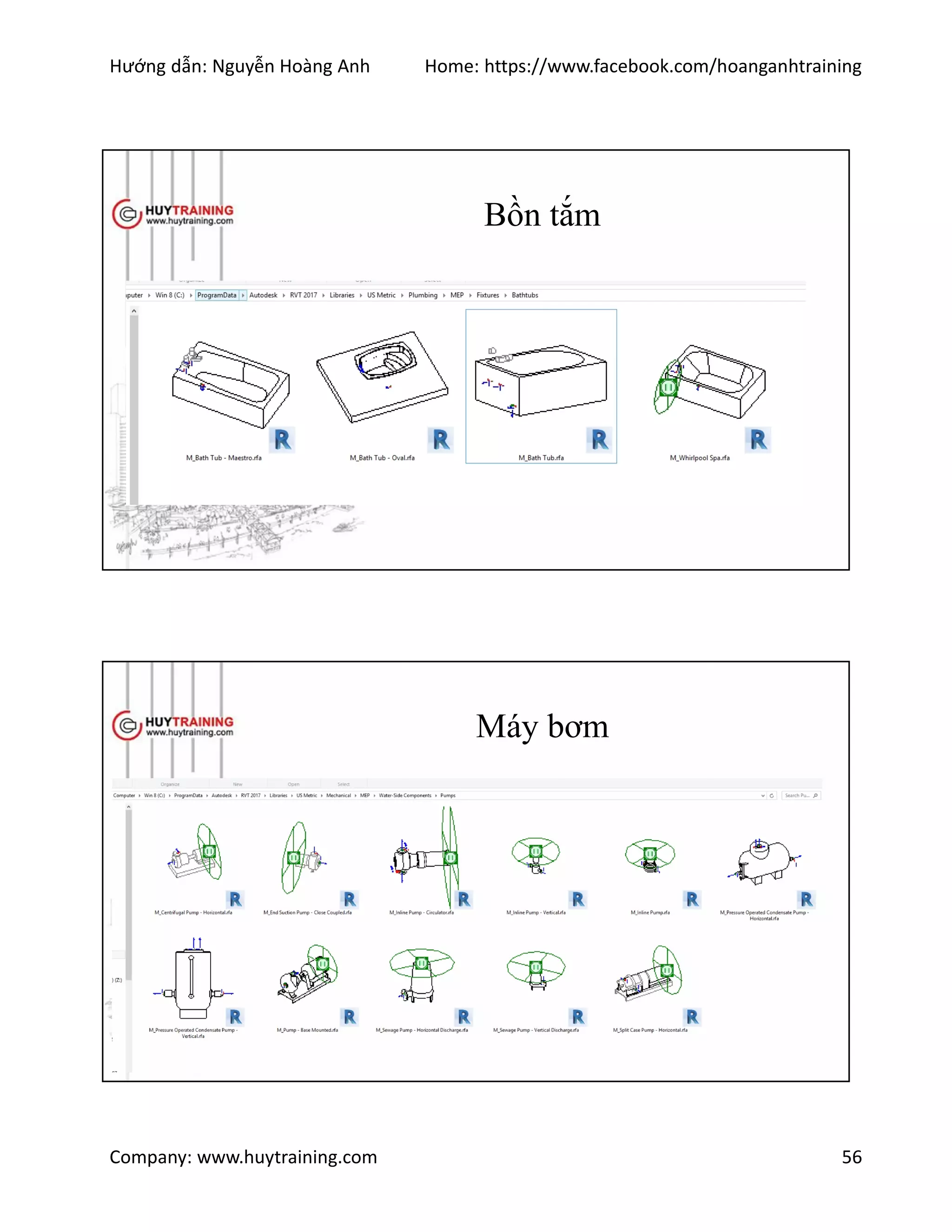

Bồn tắm
Máy bơm

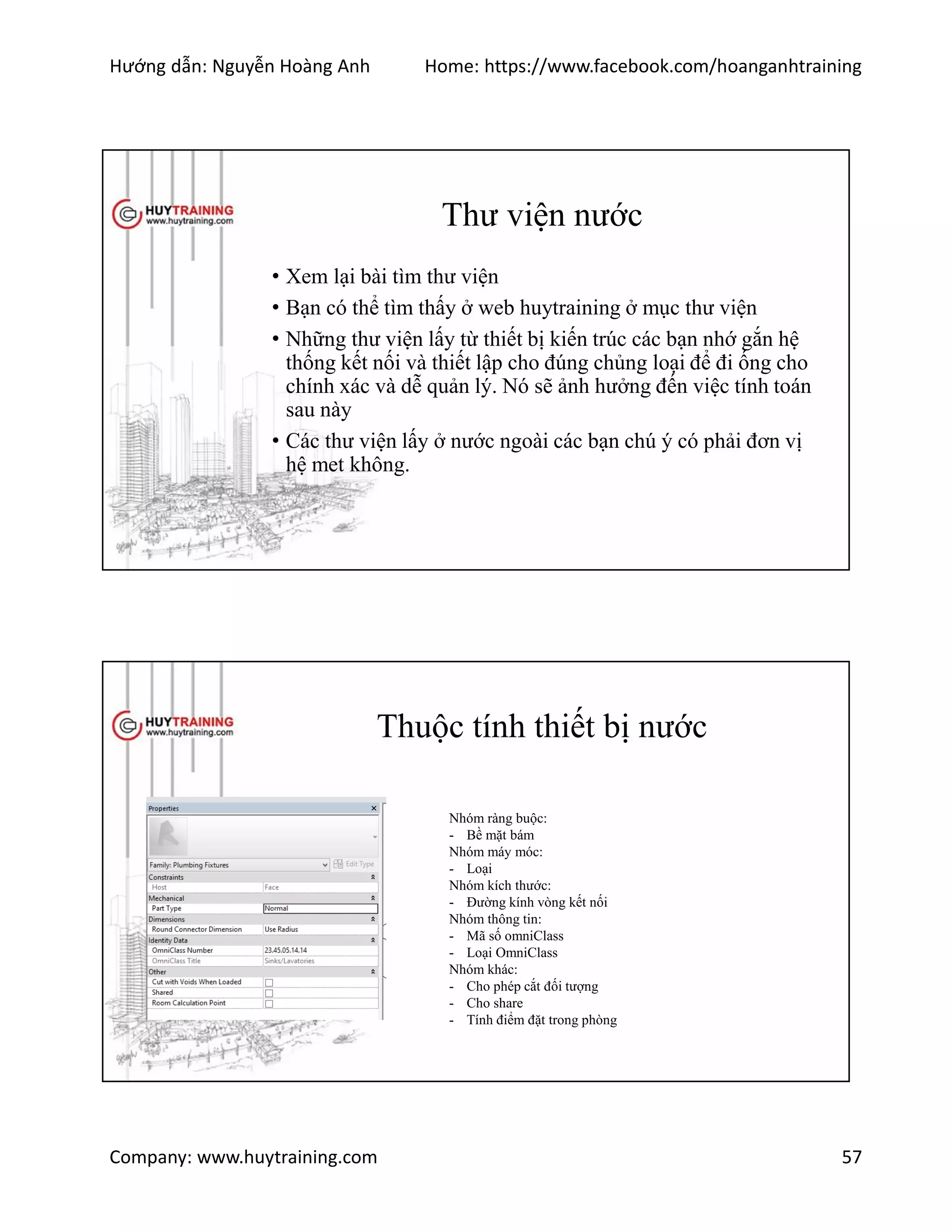

Thư viện nước
• Xem lại bài tìm thư viện
• Bạn có thể tìm thấy ở web huytraining ở mục thư viện
• Những thư viện lấy từ thiết bị kiến trúc các bạn nhớ gắn hệ
thống kết nối và thiết lập cho đúng chủng loại để đi ống cho
chính xác và dễ quản lý. Nó sẽ ảnh hưởng đến việc tính toán
sau này
• Các thư viện lấy ở nước ngoài các bạn chú ý có phải đơn vị
hệ met không.
Thuộc tính thiết bị nước
Nhóm ràng buộc:
- Bề mặt bám
Nhóm máy móc:
- Loại
- Đường kính vòng kết nối
Nhóm thông tin:
- Mã số omniClass
- Loại OmniClass
Nhóm khác:
- Cho phép cắt đối tượng
- Cho share
- Tính điểm đặt trong phòng

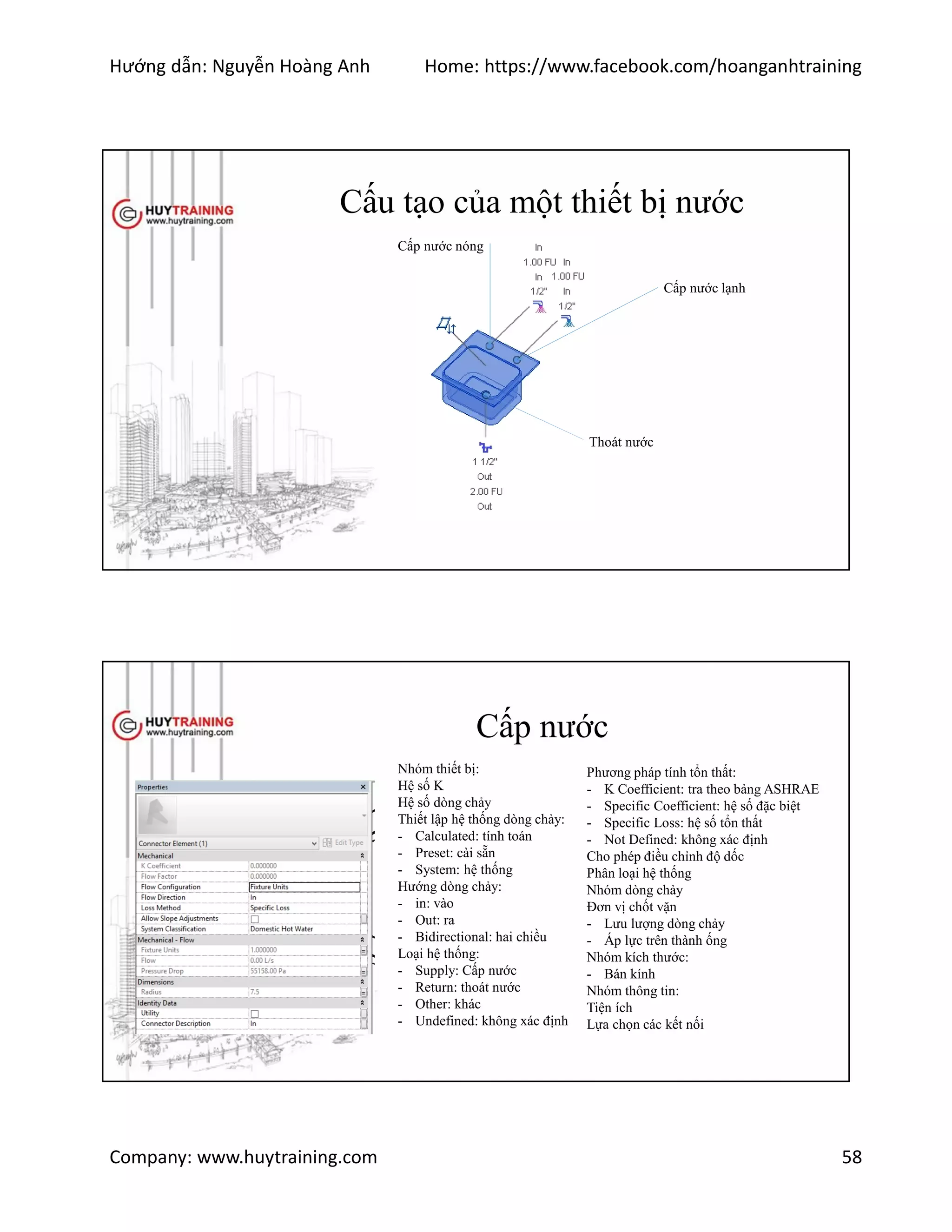

Cấu tạo của một thiết bị nước
Cấp nước nóng
Cấp nước lạnh
Thoát nước
Cấp nước
Nhóm thiết bị:
Hệ số K
Hệ số dòng chảy
Thiết lập hệ thống dòng chảy:
- Calculated: tính toán
- Preset: cài sẵn
- System: hệ thống
Hướng dòng chảy:
- in: vào
- Out: ra
- Bidirectional: hai chiều
Loại hệ thống:
- Supply: Cấp nước
- Return: thoát nước
- Other: khác
- Undefined: không xác định
Phương pháp tính tổn thất:
- K Coefficient: tra theo bảng ASHRAE
- Specific Coefficient: hệ số đặc biệt
- Specific Loss: hệ số tổn thất
- Not Defined: không xác định
Cho phép điều chỉnh độ dốc
Phân loại hệ thống
Nhóm dòng chảy
Đơn vị chốt vặn
- Lưu lượng dòng chảy
- Áp lực trên thành ống
- Bán kính
Nhóm thông tin:
Tiện ích
Lựa chọn các kết nối

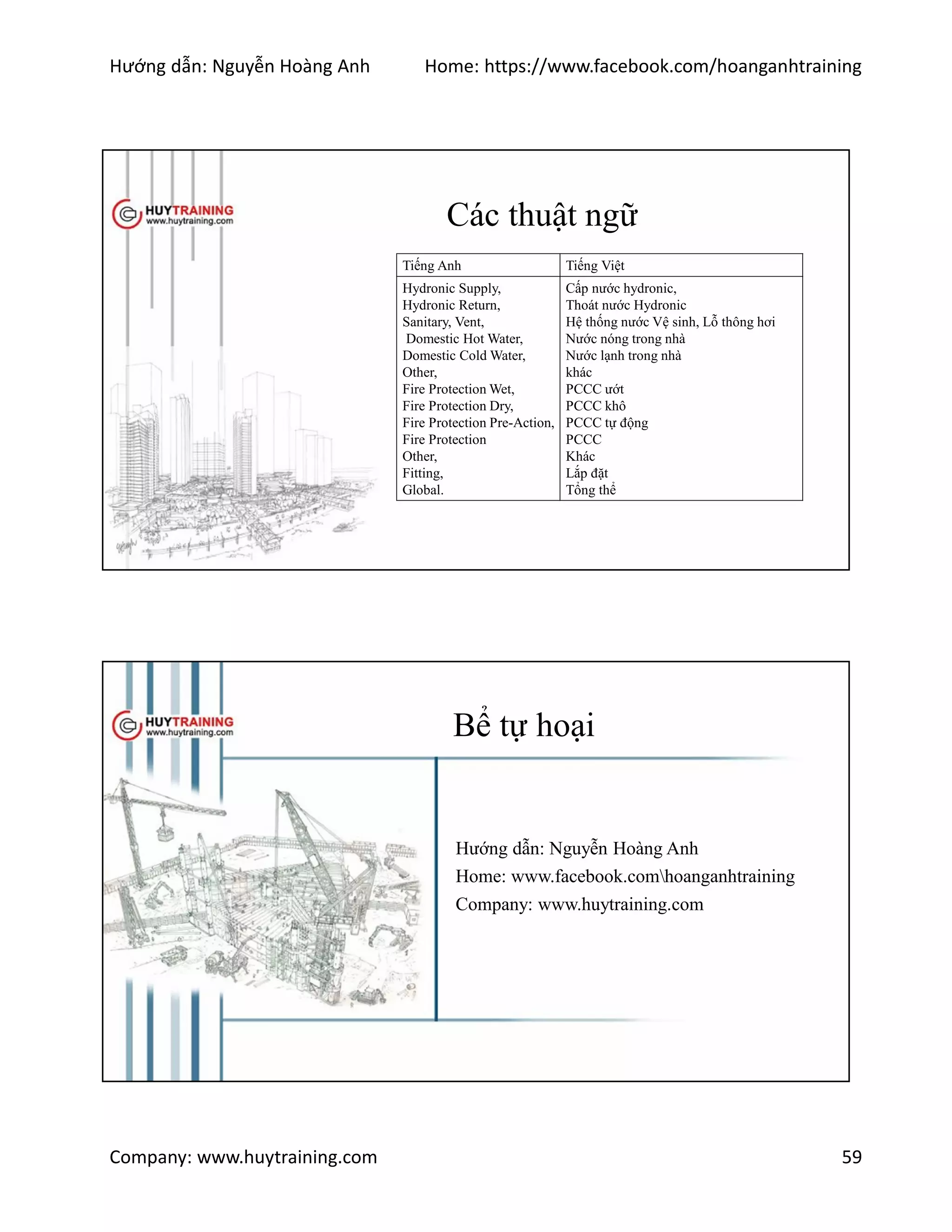

Các thuật ngữ
Tiếng Anh Tiếng Việt
Hydronic Supply,
Hydronic Return,
Sanitary, Vent,
Domestic Hot Water,
Domestic Cold Water,
Other,
Fire Protection Wet,
Fire Protection Dry,
Fire Protection Pre-Action,
Fire Protection
Other,
Fitting,
Global.
Cấp nước hydronic,
Thoát nước Hydronic
Hệ thống nước Vệ sinh, Lỗ thông hơi
Nước nóng trong nhà
Nước lạnh trong nhà
khác
PCCC ướt
PCCC khô
PCCC tự động
PCCC
Khác
Lắp đặt
Tổng thể

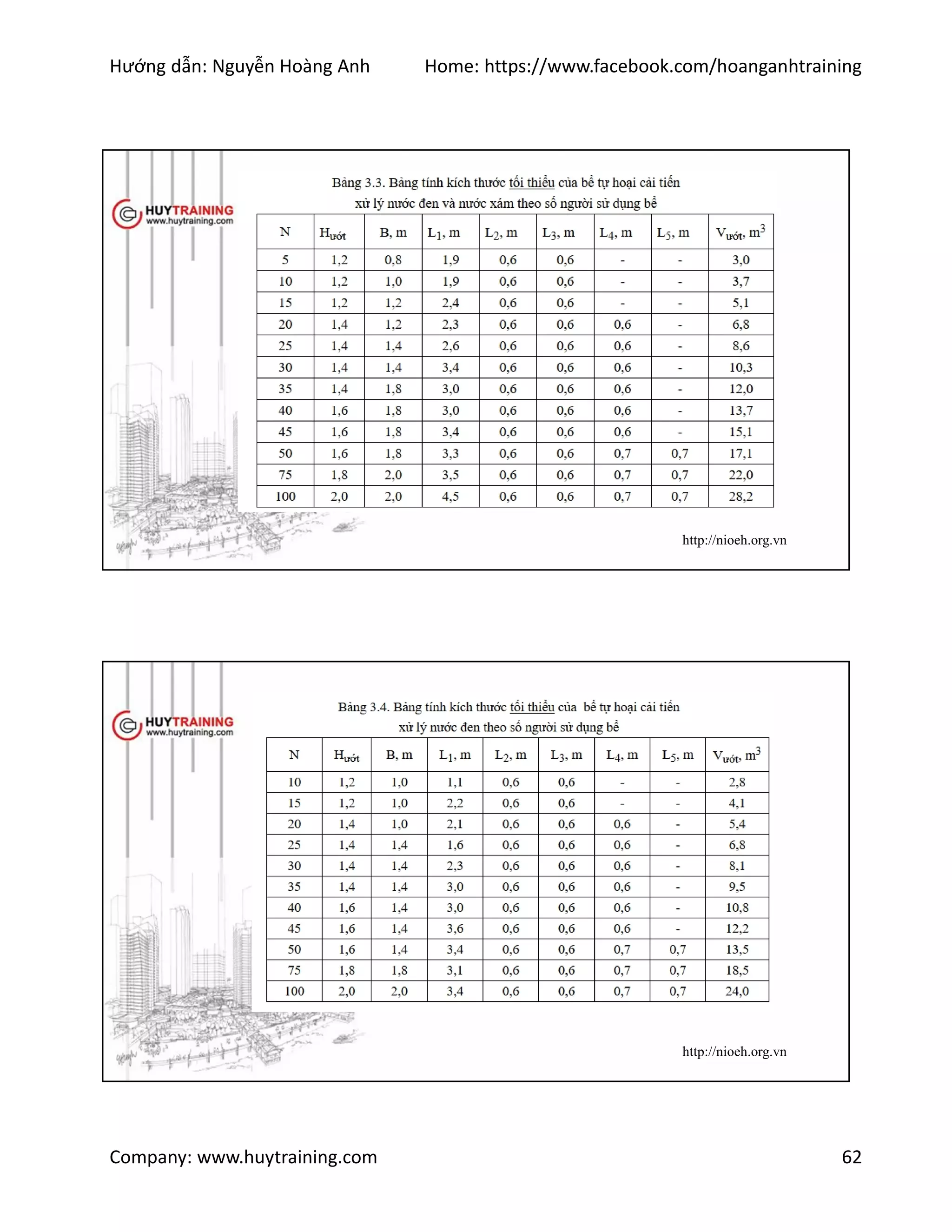

Bể tự hoại

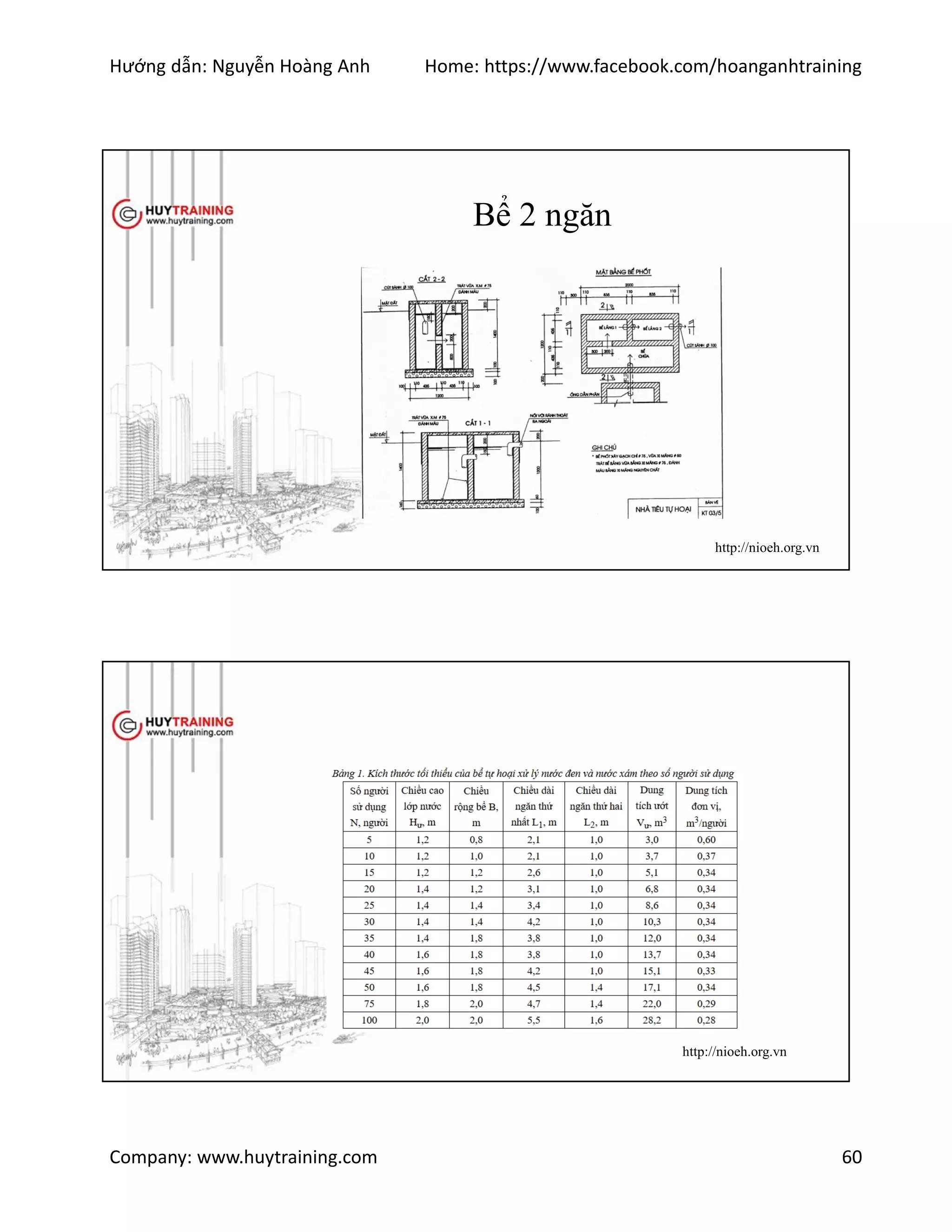

Bể 2 ngăn
http://nioeh.org.vn
http://nioeh.org.vn

http://nioeh.org.vn

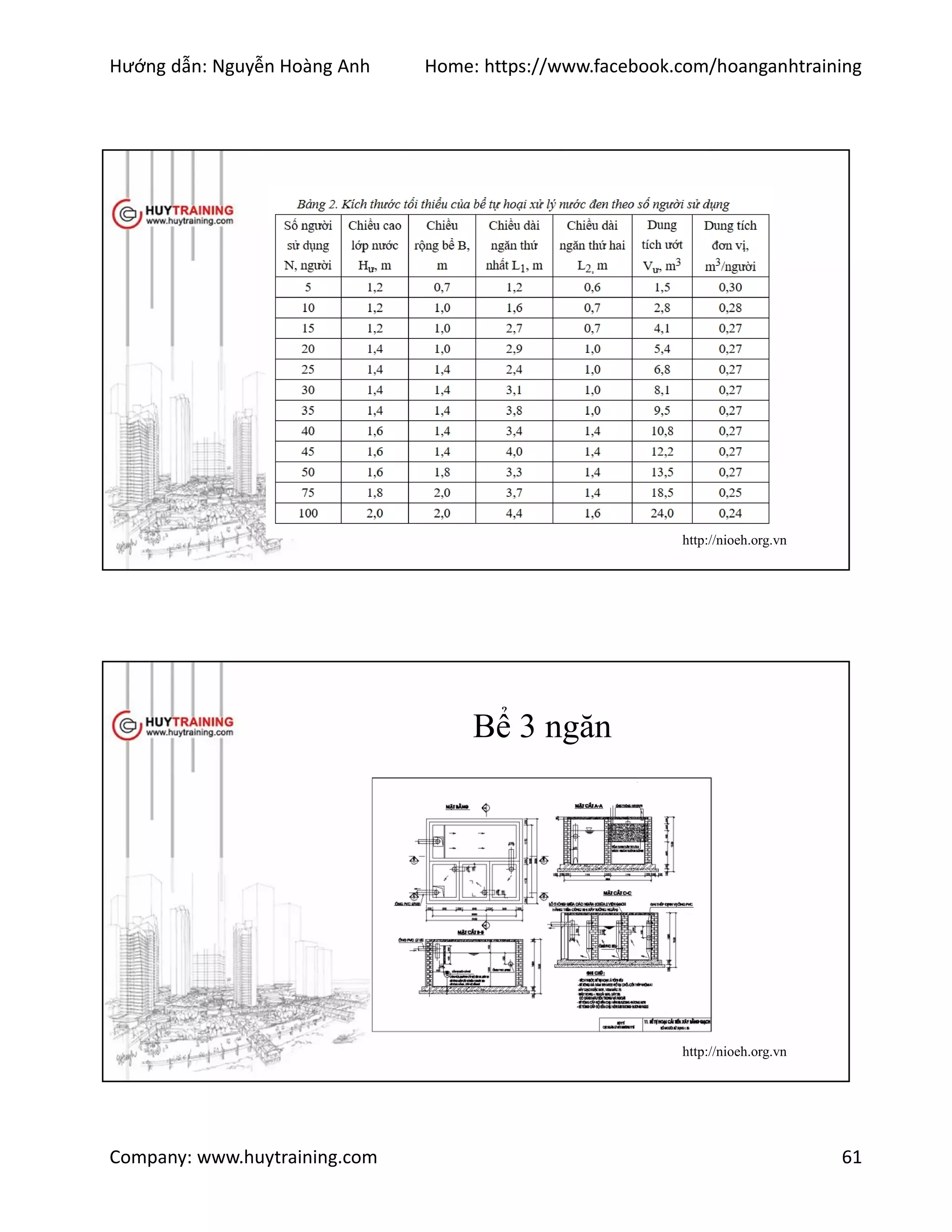

Bể 3 ngăn
http://nioeh.org.vn

http://nioeh.org.vn
http://nioeh.org.vn

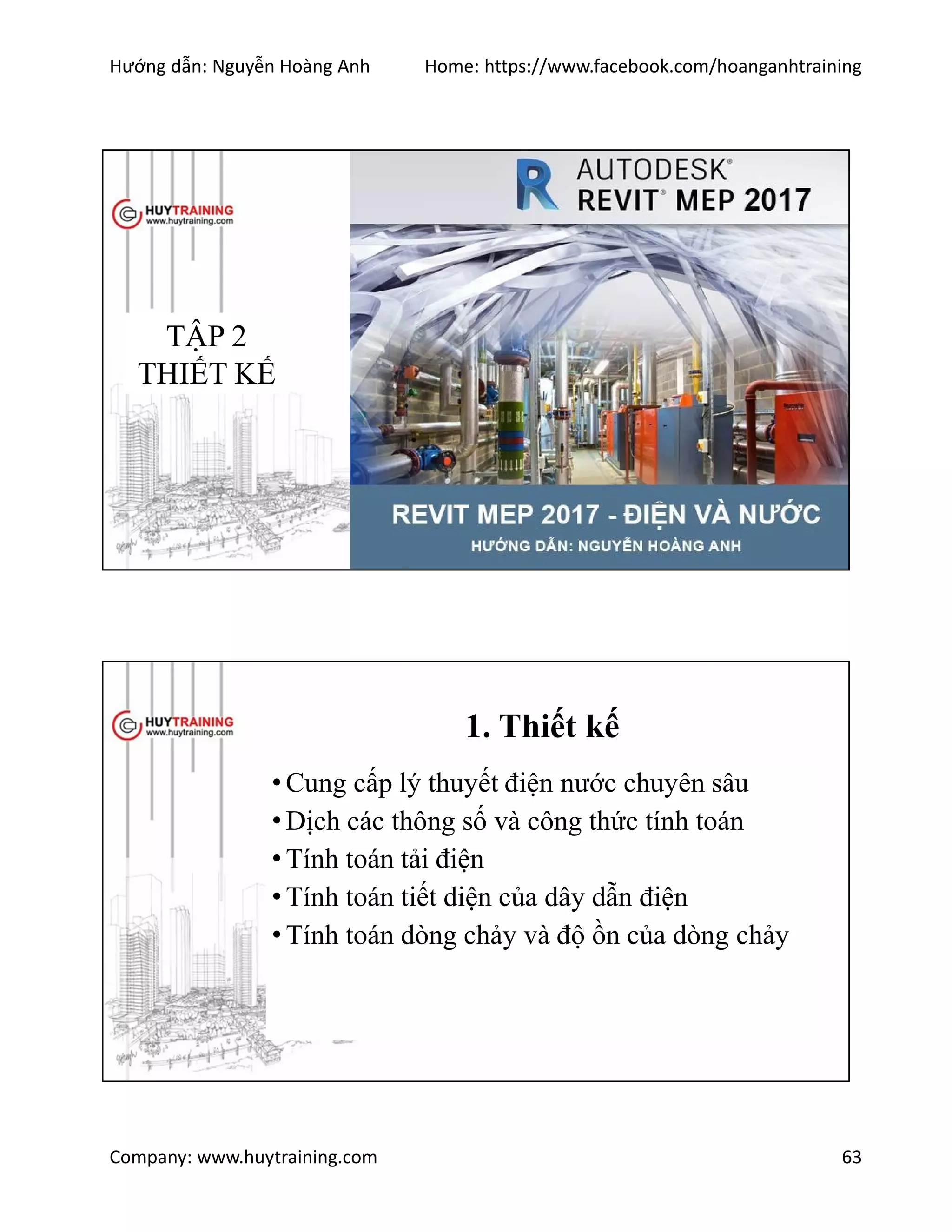

TẬP 2
THIẾT KẾ
1. Thiết kế
•Cung cấp lý thuyết điện nước chuyên sâu
•Dịch các thông số và công thức tính toán
•Tính toán tải điện
•Tính toán tiết diện của dây dẫn điện
•Tính toán dòng chảy và độ ồn của dòng chảy

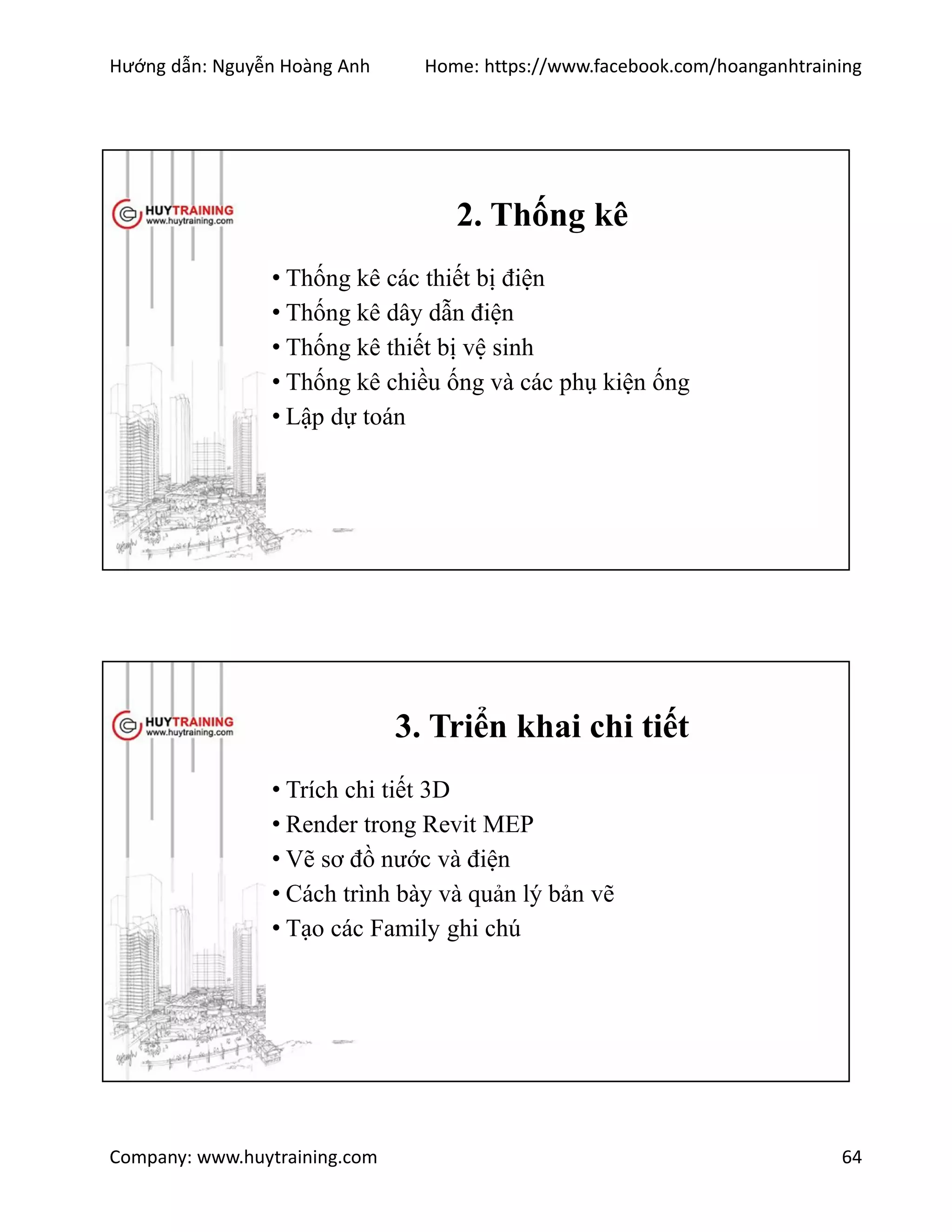

2. Thống kê
• Thống kê các thiết bị điện
• Thống kê dây dẫn điện
• Thống kê thiết bị vệ sinh
• Thống kê chiều ống và các phụ kiện ống
• Lập dự toán
3. Triển khai chi tiết
• Trích chi tiết 3D
• Render trong Revit MEP
• Vẽ sơ đồ nước và điện
• Cách trình bày và quản lý bản vẽ
• Tạo các Family ghi chú

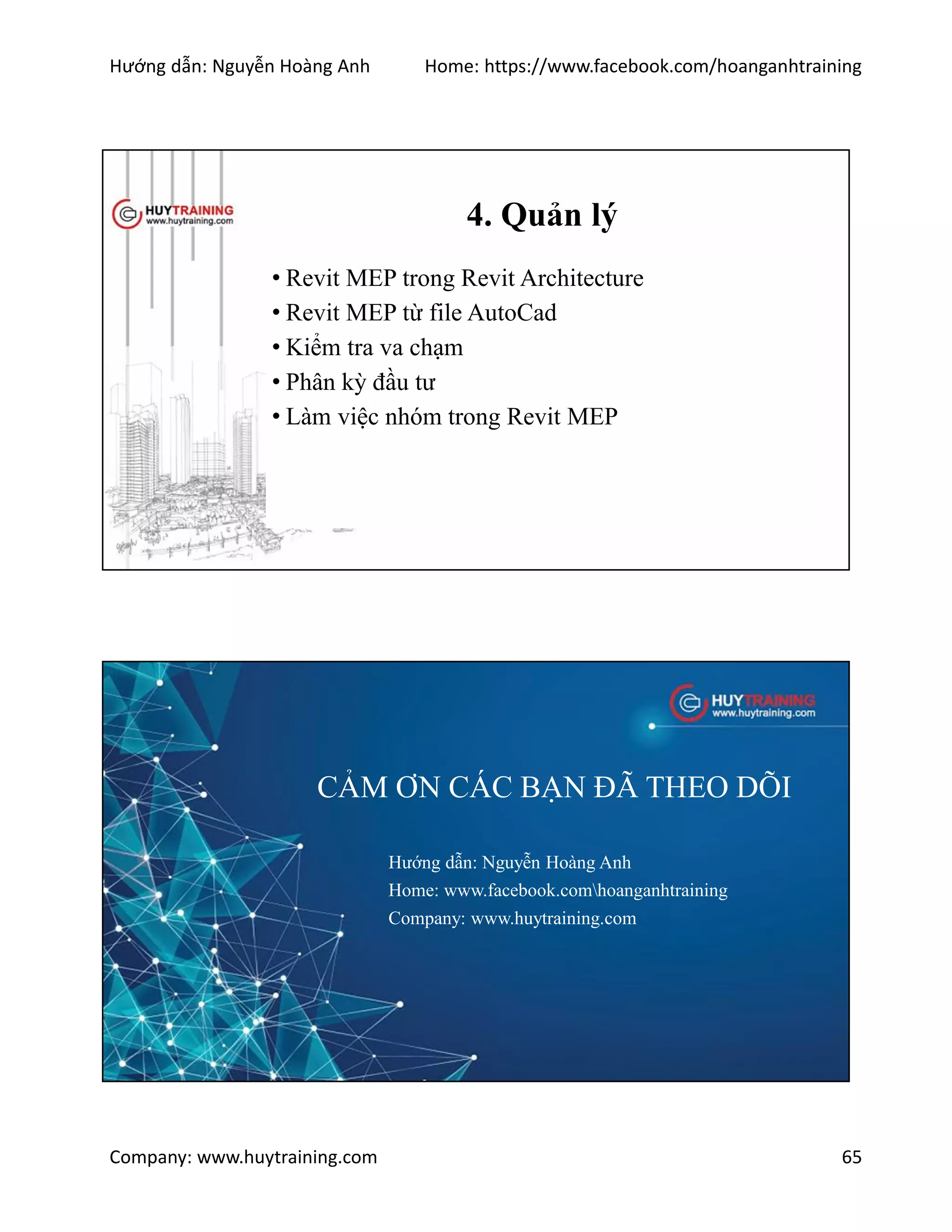

4. Quản lý
• Revit MEP trong Revit Architecture
• Revit MEP từ file AutoCad
• Kiểm tra va chạm
• Phân kỳ đầu tư
• Làm việc nhóm trong Revit MEP
CẢM ƠN CÁC BẠN ĐÃ THEO DÕI

Giáo trình Revit Mep 2017 - Điện nước - Dựng hình

More Related Content

What's hot

Viewers also liked

Similar to Giáo trình Revit Mep 2017 - Điện nước - Dựng hình

More from Huytraining

Giáo trình Revit Mep 2017 - Điện nước - Dựng hình
