MVPComCamp2015：Hyper-V仮想スイッチのTipsとTo Be（仮）
Hyper-v virtual switch tips and To Be for MVP Community Camp 2015 in Japan
MVPComCamp2015：Hyper-V仮想スイッチのTipsとTo Be（仮）
- 1. MVP Community Camp2015 2015/01/31 System Center User Group Japan 後藤 諭史（Satoshi GOTO）

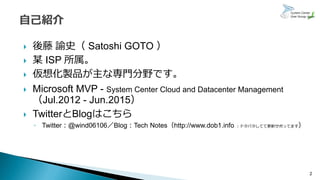

- 2. 後藤 諭史（Satoshi GOTO ） 某 ISP 所属。 仮想化製品が主な専門分野です。 Microsoft MVP - System Center Cloud and Datacenter Management （Jul.2012 - Jun.2015） TwitterとBlogはこちら ◦ Twitter：@wind06106／Blog：Tech Notes（http://www.dob1.info ：ドタバタしてて更新サボってます） 2

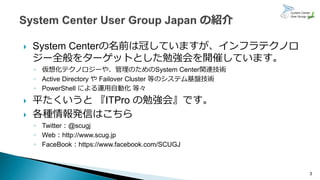

- 3. System Centerの名前は冠していますが、インフラテクノロ ジー全般をターゲットとした勉強会を開催しています。 ◦仮想化テクノロジーや、管理のためのSystem Center関連技術 ◦ Active Directory や Failover Cluster 等のシステム基盤技術 ◦ PowerShell による運用自動化 等々 平たくいうと 『ITPro の勉強会』です。 各種情報発信はこちら ◦ Twitter：@scugj ◦ Web：http://www.scug.jp ◦ FaceBook：https://www.facebook.com/SCUGJ 3
- 4. セッションの目的 ◦ 『Hyper-V 仮想スイッチ』の特徴的な機能である『エクステンション』機 能にスポットを当て、実装例を通してその持てる機能をご理解いただく。 ◦ 現在公開されている Windows Server Technical Preview の情報から、 次期バージョンにおける『 Hyper-V 仮想スイッチ』の実装を予想する。 セッションのゴール ◦ Hyper-V 仮想スイッチに実装された機能を利用することができる。 4
- 5. 仮想スイッチの概念／位置づけ エクステンション概要 実装例紹介 Windows Server Technical Preview における Hyper-V 仮想スイッチ まとめ 5
- 6.

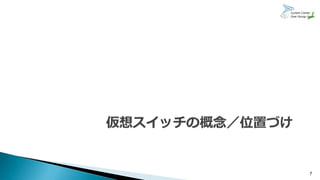

- 7.

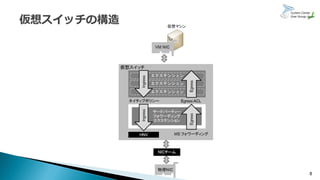

- 8.

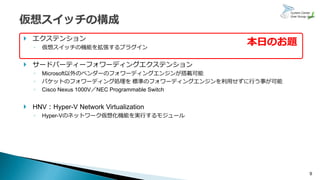

- 9. 9 エクステンション ◦ 仮想スイッチの機能を拡張するプラグイン サードパーティーフォワーディングエクステンション ◦ Microsoft以外のベンダーのフォワーディングエンジンが搭載可能 ◦ パケットのフォワーディング処理を 標準のフォワーディングエンジンを利用せずに行う事が可能 ◦ Cisco Nexus 1000V／NEC Programmable Switch HNV：Hyper-V Network Virtualization ◦ Hyper-Vのネットワーク仮想化機能を実行するモジュール 本日のお題

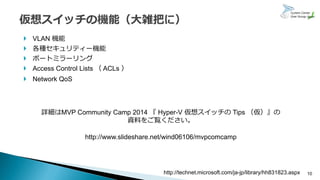

- 10. 10 VLAN 機能 各種セキュリティー機能 ポートミラーリング Access Control Lists （ ACLs ） Network QoS http://technet.microsoft.com/ja-jp/library/hh831823.aspx 詳細はMVP Community Camp 2014 『 Hyper-V 仮想スイッチの Tips （仮）』の 資料をご覧ください。 http://www.slideshare.net/wind06106/mvpcomcamp

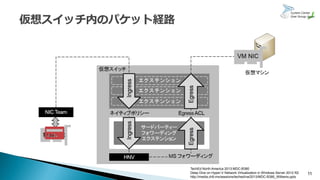

- 11. 11 TechEd North America2013:MDC-B380 Deep Dive on Hyper-V Network Virtualization in Windows Server 2012 R2 http://media.ch9.ms/sessions/teched/na/2013/MDC-B380_Williams.pptx

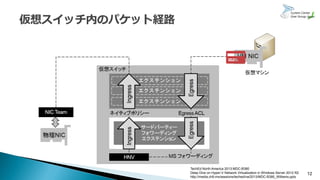

- 12. 12 TechEd North America2013:MDC-B380 Deep Dive on Hyper-V Network Virtualization in Windows Server 2012 R2 http://media.ch9.ms/sessions/teched/na/2013/MDC-B380_Williams.pptx
- 13.

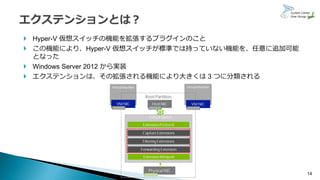

- 14. 14 Hyper-V 仮想スイッチの機能を拡張するプラグインのこと この機能により、Hyper-V 仮想スイッチが標準では持っていない機能を、任意に追加可能 となった Windows Server 2012 から実装 エクステンションは、その拡張される機能により大きくは 3 つに分類される

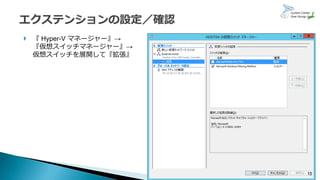

- 15. 『 Hyper-Vマネージャー』→ 『仮想スイッチマネージャー』→ 仮想スイッチを展開して『拡張』 15

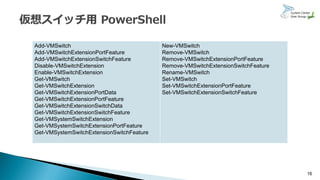

- 16.
- 17. 17 拡張機能 目的 実装例 Capture （キャプチャー） トラフィックを検査し、レポートの目的のために新たなト ラフィックを生成します。 パケットの検査が目的のため、ネットワークパケットその ものの改変を行うことはできません。 また、複数のキャプチャーエクステンションを同時に動作 させることが可能です。 sFlowやネットワークモニタリング Filter （フィルター） vSwitch を経由するネットワーク パケットの検査、破棄、 変更、またはパケットの作成を行います。 また、複数のフィルターエクステンションを同時に動作さ せる事が可能です。 セキュリティ Forwarding （転送） vSwitch ごとに転送機能を拡張し、既定の転送をバイパスし ます。 この転送エクステンションは、 1 つの vSwitch で 1 つだけ 有効化可能です。 Cisco Nexus 1000V NEC ProgrammableFlow Switch Open vSwitch on Hyper-V 他、Virtual Ethernet Port Aggregator (VEPA)、独自のネットワーク ファブ リック 他、 Monitoring （監視）、 Native （ネイティブ）エクステンションと呼ばれるものが存在

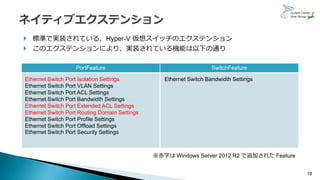

- 18. 18 標準で実装されている、Hyper-V 仮想スイッチのエクステンション このエクステンションにより、実装されている機能は以下の通り Ethernet Switch Port Isolation Settings Ethernet Switch Port VLAN Settings Ethernet Switch Port ACL Settings Ethernet Switch Port Bandwidth Settings Ethernet Switch Port Extended ACL Settings Ethernet Switch Port Routing Domain Settings Ethernet Switch Port Profile Settings Ethernet Switch Port Offload Settings Ethernet Switch Port Security Settings Ethernet Switch Bandwidth Settings PortFeature SwitchFeature ※赤字は Windows Server 2012 R2 で追加された Feature
- 19.

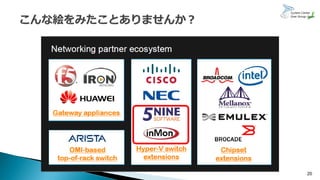

- 20.
- 21.

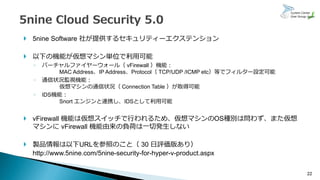

- 22. 22 5nine Software社が提供するセキュリティーエクステンション 以下の機能が仮想マシン単位で利用可能 ◦ バーチャルファイヤーウォール（ vFirewall ）機能： MAC Address、IP Address、Protocol（ TCP/UDP /ICMP etc）等でフィルター設定可能 ◦ 通信状況監視機能： 仮想マシンの通信状況（ Connection Table ）が取得可能 ◦ IDS機能： Snort エンジンと連携し、IDSとして利用可能 vFirewall 機能は仮想スイッチで行われるため、仮想マシンのOS種別は問わず、また仮想 マシンに vFirewall 機能由来の負荷は一切発生しない 製品情報は以下URLを参照のこと（ 30 日評価版あり） http://www.5nine.com/5nine-security-for-hyper-v-product.aspx

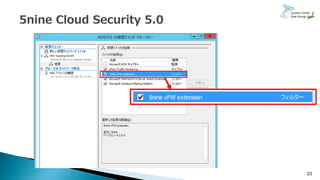

- 23.
- 24.

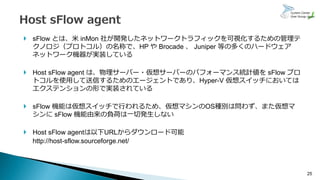

- 25. 25 sFlow とは、米inMon 社が開発したネットワークトラフィックを可視化するための管理テ クノロジ（プロトコル）の名称で、HP や Brocade 、 Juniper 等の多くのハードウェア ネットワーク機器が実装している Host sFlow agent は、物理サーバー・仮想サーバーのパフォーマンス統計値を sFlow プロ トコルを使用して送信するためのエージェントであり、Hyper-V 仮想スイッチにおいては エクステンションの形で実装されている sFlow 機能は仮想スイッチで行われるため、仮想マシンのOS種別は問わず、また仮想マ シンに sFlow 機能由来の負荷は一切発生しない Host sFlow agentは以下URLからダウンロード可能 http://host-sflow.sourceforge.net/

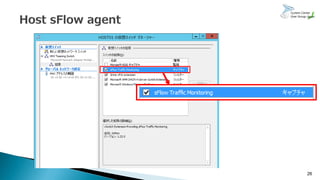

- 26.
- 27.

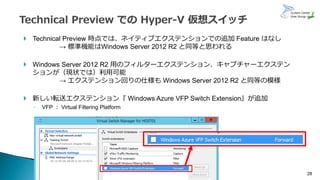

- 28. 28 Technical Preview時点では、ネイティブエクステンションでの追加 Feature はなし → 標準機能はWindows Server 2012 R2 と同等と思われる Windows Server 2012 R2 用のフィルターエクステンション、キャプチャーエクステン ションが（現状では）利用可能 → エクステンション回りの仕様も Windows Server 2012 R2 と同等の模様 新しい転送エクステンション『 Windows Azure VFP Switch Extension』が追加 ◦ VFP ： Virtual Filtering Platform
- 29.
- 30.
- 31.

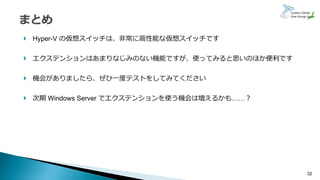

- 32. 32 Hyper-V の仮想スイッチは、非常に高性能な仮想スイッチです エクステンションはあまりなじみのない機能ですが、使ってみると思いのほか便利です 機会がありましたら、ぜひ一度テストをしてみてください 次期 Windows Server でエクステンションを使う機会は増えるかも……？

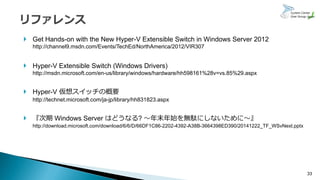

- 33. 33 Get Hands-onwith the New Hyper-V Extensible Switch in Windows Server 2012 http://channel9.msdn.com/Events/TechEd/NorthAmerica/2012/VIR307 Hyper-V Extensible Switch (Windows Drivers) http://msdn.microsoft.com/en-us/library/windows/hardware/hh598161%28v=vs.85%29.aspx Hyper-V 仮想スイッチの概要 http://technet.microsoft.com/ja-jp/library/hh831823.aspx 『次期 Windows Server はどうなる? ～年末年始を無駄にしないために～』 http://download.microsoft.com/download/6/6/D/66DF1C86-2202-4392-A38B-3664398ED390/20141222_TF_WSvNext.pptx
