1. 移行先を固定しないという選択
Windows Server 2003移行先の選定
2014年10月24日
ネットアップ株式会社
© 2014 NetApp, Inc. All rights reserved. NetApp 1 Proprietary – Limited Use Only

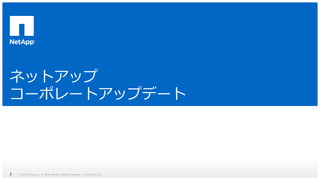

2. ネットアップ
コーポレートアップデート
© 2014 NetApp, Inc. All rights reserved. NetApp 2 Proprietary – Limited Use Only

3. NetApp について
© 2014 NetApp, Inc. All rights reserved. Net 3 App Proprietary – Limited Use Only
1992年創立
 グローバルで従業員数13,000人
150以上の国・地域へ展開
2014年FORTUNE500に選出

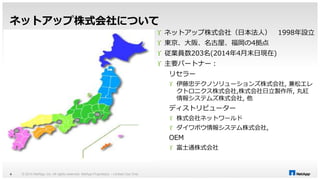

4. ネットアップ株式会社について
© 2014 NetApp, Inc. All rights reserved. Net 4 App Proprietary – Limited Use Only
 ネットアップ株式会社（日本法人） 1998年設立
 東京、大阪、名古屋、福岡の4拠点
 従業員数203名(2014年4月末日現在)
 主要パートナー：
リセラー
 伊藤忠テクノソリューションズ株式会社, 兼松エレ
クトロニクス株式会社,株式会社日立製作所, 丸紅
情報システムズ株式会社, 他
ディストリビューター
 株式会社ネットワールド
 ダイワボウ情報システム株式会社,
OEM
 富士通株式会社

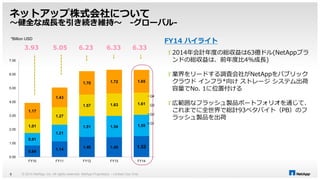

5. ネットアップ株式会社について
～健全な成長を引き続き維持～ -グローバル-
1.27
1.01 1.51 1.54 1.55
7.00
6.00
5.00
4.00
3.00
2.00
1.00
© 2014 NetApp, Inc. All rights reserved. Net 5 App Proprietary – Limited Use Only
FY14 ハイライト
 2014年会計年度の総収益は63億ドル(NetAppブラ
ンドの総収益は、前年度比4%成長)
 業界をリードする調査会社がNetAppをパブリック
クラウドインフラ*向けストレージシステム出荷
容量でNo. 1に位置付ける
 広範囲なフラッシュ製品ポートフォリオを通じて、
これまでに全世界で総計93ペタバイト（PB）のフ
ラッシュ製品を出荷
*Billion USD
0.84
1.14
1.46 1.45 1.52
0.91
1.21
1.57 1.63 1.61
1.17
1.43
1.70 1.72 1.65
0.00
FY10 FY11 FY12 FY13 FY14
Q4
Q3
Q2
Q1
3.93 5.05 6.23 6.33 6.33

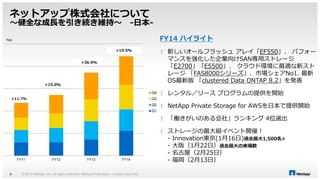

6. ネットアップ株式会社について
～健全な成長を引き続き維持～ -日本-
FY11 FY12 FY13 FY14
© 2014 NetApp, Inc. All rights reserved. Net 6 App Proprietary – Limited Use Only
Q4
Q3
Q2
Q1
FY14 ハイライト
 新しいオールフラッシュアレイ「EF550」、パフォー
マンスを強化した企業向けSAN専用ストレージ
「E2700」「E5500」、クラウド環境に最適な新スト
レージ「FAS8000シリーズ」、市場シェアNo1. 最新
OS最新版「clustered Data ONTAP 8.2」を発表
 レンタル／リースプログラムの提供を開始
 NetApp Private Storage for AWSを日本で提供開始
 「働きがいのある会社」ランキング4位選出
 ストレージの最大級イベント開催！
- Innovation東京(1月16日)過去最大1,500名+
- 大阪（1月22日）過去最大の来場数
- 名古屋（2月25日）
- 福岡（2月13日）
+11.7%
+15.0%
+36.9%
+19.5%
Yen

7. リーダーシップとビジネスの躍進
#1 #1
パブリッククラウドインフラ
向け出荷済み容量
世界シェアNo.1の
ストレージOS
300%
EFシリーズの
ユニット出荷額の増加率
エクサバイト：clustered ONTAP
が管理するストレージ容量
FY13 Q4のFlexPod
ユニット出荷額の増加率
クラスタノードの増加率
（FY13とFY14との比較）
PB：Q4で販売され
たフラッシュ容量
出典：「世界ストレージOSシェア1位」の情報はネットアップ社内での推計（2012年6月）に基づきます。VNX、VNXe、Celerra NSは、Flare OSとDart OSのどちらも実行できるため、OS市場における3製品のシェアは、同製品の導入環境にみるNASとSANの比率に基づいて算出しま
した（NAS = Dart、SAN = Flare）。「パブリッククラウドインフラ向け出荷済み容量1位」の情報は、IDC『Storage Users Demand Study 2013』、IDC #244209、春号に基づきます。
© 2014 NetApp, Inc. All rights reserved. Net 7 App Proprietary – Limited Use Only

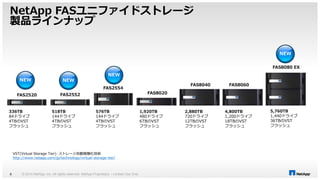

8. NetApp FASユニファイドストレージ
製品ラインナップ
NEW
© 2014 NetApp, Inc. All rights reserved. Net 8 App Proprietary – Limited Use Only
1,920TB
480ドライブ
6TBのVST
フラッシュ
518TB
144ドライブ
4TBのVST
フラッシュ
336TB
84ドライブ
4TBのVST
フラッシュ
576TB
144ドライブ
4TBのVST
フラッシュ
2,880TB
720ドライブ
12TBのVST
フラッシュ
4,800TB
1,200ドライブ
18TBのVST
フラッシュ
5,760TB
1,440ドライブ
36TBのVST
フラッシュ
FAS2520 FAS2552
FAS2554
FAS8020
FAS8040 FAS8060
FAS8080 EX
NEW
NEW
NEW
VST(Virtual Storage Tier): ストレージ自動階層化技術
http://www.netapp.com/jp/technology/virtual-storage-tier/

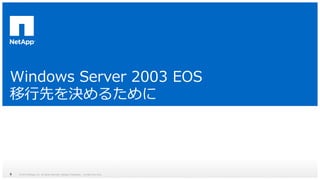

9. Windows Server 2003 EOS
移行先を決めるために
© 2014 NetApp, Inc. All rights reserved. NetApp 9 Proprietary – Limited Use Only

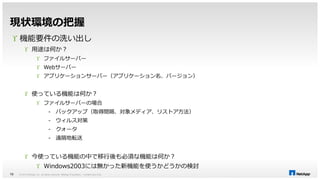

10. 現状環境の把握
 機能要件の洗い出し
 用途は何か？
 ファイルサーバー
 Webサーバー
 アプリケーションサーバー（アプリケーション名、バージョン）
 使っている機能は何か？
 ファイルサーバーの場合
- バックアップ（取得間隔、対象メディア、リストア方法）
- ウィルス対策
- クォータ
- 遠隔地転送
 今使っている機能の中で移行後も必須な機能は何か？
 Windows2003には無かった新機能を使うかどうかの検討
© 2014 NetApp, Inc. All rights reserved. NetApp 10 Proprietary – Limited Use Only

11. 現状環境の把握
 性能要件の洗い出し
 CPU
 メモリ
 HDD
 必要容量
 IO性能（IOPS） typeperf.exeなどで測定
 性能ピークの調査
 常に一定のパフォーマンスが必要
 一定期間のみ大きな負荷がかかる
対象のサーバーが複数ある場合は、現状調査シートのようなものを
© 2014 NetApp, Inc. All rights reserved. NetApp 11 Proprietary – Limited Use Only
作ってカテゴリを分けていくと効果的

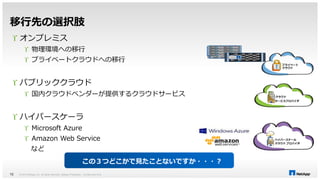

12. 移行先の選択肢
 オンプレミス
 物理環境への移行
 プライベートクラウドへの移行
 パブリッククラウド
 国内クラウドベンダーが提供するクラウドサービス
 ハイパースケーラ
 Microsoft Azure
 Amazon Web Service
など
© 2014 NetApp, Inc. All rights reserved. NetApp 12 Proprietary – Limited Use Only
プライベート
クラウド
クラウド
サービスプロバイダ
ハイパースケール
クラウドプロバイダ
この３つどこかで見たことないですか・・・？

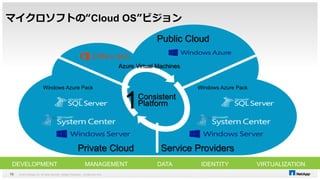

13. マイクロソフトの“Cloud OS”ビジョン
Windows Azure Pack
© 2014 NetApp, Inc. All rights reserved. NetApp 13 Proprietary – Limited Use Only
Public Cloud
Azure Virtual Machines
1Consistent
Platform
Windows Azure Pack
Private Cloud Service Providers
DEVELOPMENT MANAGEMENT DATA IDENTITY VIRTUALIZATION

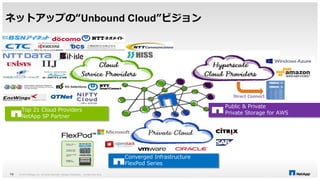

14. ネットアップの“Unbound Cloud”ビジョン
© 2014 NetApp, Inc. All rights reserved. NetApp 14 Proprietary – Limited Use Only
Direct Connect
Top 21 Cloud Providers
NetApp SP Partner
Public & Private
Private Storage for AWS
Converged Infrastructure
FlexPod Series

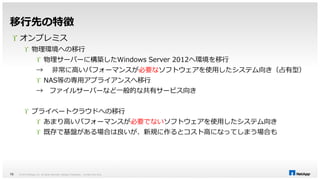

15. 移行先の特徴
 オンプレミス
 物理環境への移行
 物理サーバーに構築したWindows Server 2012へ環境を移行
→ 非常に高いパフォーマンスが必要なソフトウェアを使用したシステム向き（占有型）
 NAS等の専用アプライアンスへ移行
→ ファイルサーバーなど一般的な共有サービス向き
 プライベートクラウドへの移行
 あまり高いパフォーマンスが必要でないソフトウェアを使用したシステム向き
 既存で基盤がある場合は良いが、新規に作るとコスト高になってしまう場合も
© 2014 NetApp, Inc. All rights reserved. NetApp 15 Proprietary – Limited Use Only

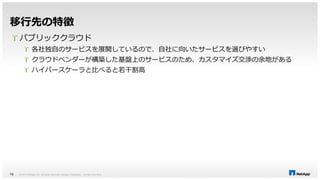

16. 移行先の特徴
 パブリッククラウド
 各社独自のサービスを展開しているので、自社に向いたサービスを選びやすい
 クラウドベンダーが構築した基盤上のサービスのため、カスタマイズ交渉の余地がある
 ハイパースケーラと比べると若干割高
© 2014 NetApp, Inc. All rights reserved. NetApp 16 Proprietary – Limited Use Only

17. 移行先の特徴
 ハイパースケーラ
 サービス内容やコストは決められた範囲内で提供され、交渉の余地は基本的に無し
 必要な時にすぐ契約でき、不要になったらすぐ解約できる
 ワールドワイドでサービス展開している事が多く、海外向けのサービスを即時展開できる
 サービス内容やコストは日々変化（サービス追加やコストダウンは日々行われている）
© 2014 NetApp, Inc. All rights reserved. NetApp 17 Proprietary – Limited Use Only

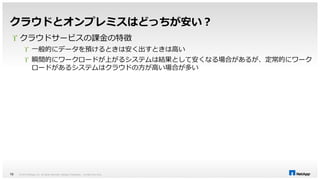

18. クラウドとオンプレミスはどっちが安い？
 クラウドサービスの課金の特徴
 一般的にデータを預けるときは安く出すときは高い
 瞬間的にワークロードが上がるシステムは結果として安くなる場合があるが、定常的にワーク
ロードがあるシステムはクラウドの方が高い場合が多い
© 2014 NetApp, Inc. All rights reserved. NetApp 18 Proprietary – Limited Use Only

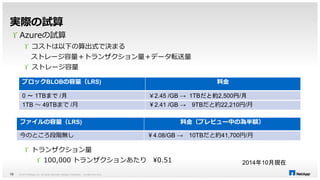

19. 実際の試算
 Azureの試算
 コストは以下の算出式で決まる
ストレージ容量＋トランザクション量＋データ転送量
 ストレージ容量
 トランザクション量
 100,000 トランザクションあたり0.51
© 2014 NetApp, Inc. All rights reserved. NetApp 19 Proprietary – Limited Use Only
2014年10月現在
ブロックBLOBの容量（LRS) 料金
0 ～ 1TBまで/月￥2.45 /GB → 1TBだと約2,500円/月
1TB ～ 49TBまで/月￥2.41 /GB → 9TBだと約22,210円/月
ファイルの容量（LRS) 料金（プレビュー中の為半額）
今のところ段階無し￥4.08/GB → 10TBだと約41,700円/月

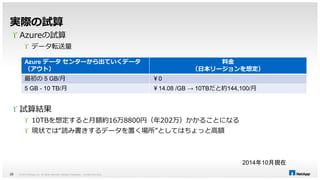

20. 実際の試算
 Azureの試算
 データ転送量
 試算結果
 10TBを想定すると月額約16万8800円（年202万）かかることになる
 現状では“読み書きするデータを置く場所”としてはちょっと高額
© 2014 NetApp, Inc. All rights reserved. NetApp 20 Proprietary – Limited Use Only
2014年10月現在
Azure データセンターから出ていくデータ
（アウト）
料金
（日本リージョンを想定）
最初の5 GB/月￥0
5 GB - 10 TB/月￥14.08 /GB → 10TBだと約144,100/月

21. 移行先を固定しないという選択
© 2014 NetApp, Inc. All rights reserved. Net 21 App Proprietary – Limited Use Only

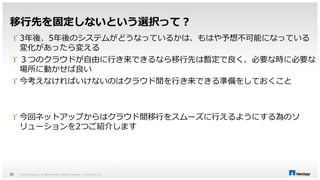

22. 移行先を固定しないという選択って？
 3年後、5年後のシステムがどうなっているかは、もはや予想不可能になっている
変化があったら変える
 ３つのクラウドが自由に行き来できるなら移行先は暫定で良く、必要な時に必要な
場所に動かせば良い
 今考えなければいけないのはクラウド間を行き来できる準備をしておくこと
 今回ネットアップからはクラウド間移行をスムーズに行えるようにする為のソ
リューションを2つご紹介します
© 2014 NetApp, Inc. All rights reserved. NetApp 22 Proprietary – Limited Use Only

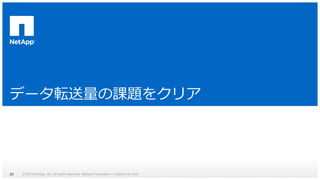

23. データ転送量の課題をクリア
© 2014 NetApp, Inc. All rights reserved. Net 23 App Proprietary – Limited Use Only

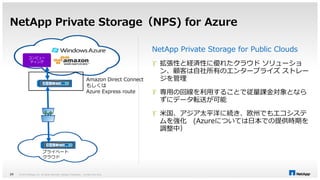

24. NetApp Private Storage（NPS) for Azure
© 2014 NetApp, Inc. All rights reserved. NetApp 24 Proprietary – Limited Use Only
NetApp Private Storage for Public Clouds
 拡張性と経済性に優れたクラウドソリューショ
ン、顧客は自社所有のエンタープライズストレー
ジを管理
 専用の回線を利用することで従量課金対象となら
ずにデータ転送が可能
 米国、アジア太平洋に続き、欧州でもエコシステ
ムを強化(Azureについては日本での提供時期を
調整中）
Amazon Direct Connect
もしくは
Azure Express route
コンピュー
ティング
プライベート
クラウド

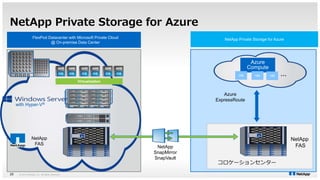

25. NetApp Private Storage for Azure
FlexPod Datacenter with Microsoft Private Cloud NetApp Private Storage for Azure
Azure
ExpressRoute
NetApp
FAS
コロケーションセンター
NetApp
SnapMirror
SnapVault
Azure
Compute
VM VM VM …
© 2014 NetApp, Inc. All rights reserved.
Virtualization
NetApp
FAS
@ On-premise Data Center
with Hyper-V®
25

26. NPS for Azureの利用例
ピークワークロードのクラウド利用
© 2014 NetApp, Inc. All rights reserved. NetApp 26 Proprietary – Limited Use Only
FAS FAS
NetApp
SnapMirror
Reserved
Instances
オンプレミスデータセンター認定コロケーション

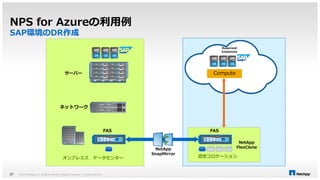

27. NPS for Azureの利用例
SAP環境のDR作成
© 2014 NetApp, Inc. All rights reserved. NetApp 27 Proprietary – Limited Use Only
Reserved
Instances
認定コロケーション
FAS
オンプレミスデータセンター
FAS
NetApp
SnapMirror
NetApp
FlexClone
Compute
サーバー
ネットワーク

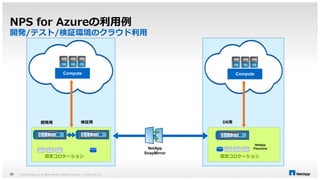

28. NPS for Azureの利用例
開発/テスト/検証環境のクラウド利用
Compute Compute
© 2014 NetApp, Inc. All rights reserved. NetApp 28 Proprietary – Limited Use Only
NetApp
SnapMirror
NetApp
Flexclone
開発用検証用DR用
認定コロケーション認定コロケーション

29. NPS for Azureの利用例
なんとビックリ！こんな使い方も！
 デモ動画をご紹介します
© 2014 NetApp, Inc. All rights reserved. NetApp 29 Proprietary – Limited Use Only

30. ハイパーバイザの違いをクリア
© 2014 NetApp, Inc. All rights reserved. Net 30 App Proprietary – Limited Use Only

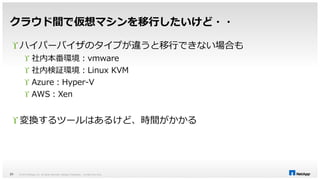

31. クラウド間で仮想マシンを移行したいけど・・
 ハイパーバイザのタイプが違うと移行できない場合も
 社内本番環境：vmware
 社内検証環境：Linux KVM
 Azure：Hyper-V
 AWS：Xen
 変換するツールはあるけど、時間がかかる
© 2014 NetApp, Inc. All rights reserved. NetApp 31 Proprietary – Limited Use Only

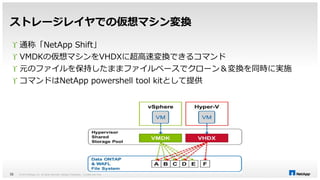

32. ストレージレイヤでの仮想マシン変換
 通称「NetApp Shift」
 VMDKの仮想マシンをVHDXに超高速変換できるコマンド
 元のファイルを保持したままファイルベースでクローン＆変換を同時に実施
 コマンドはNetApp powershell tool kitとして提供
© 2014 NetApp, Inc. All rights reserved. NetApp 32 Proprietary – Limited Use Only

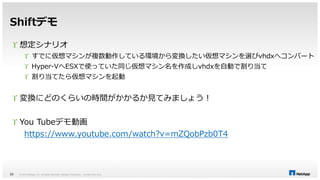

33. Shiftデモ
 想定シナリオ
 すでに仮想マシンが複数動作している環境から変換したい仮想マシンを選びvhdxへコンバート
 Hyper-VへESXで使っていた同じ仮想マシン名を作成しvhdxを自動で割り当て
 割り当てたら仮想マシンを起動
 変換にどのくらいの時間がかかるか見てみましょう！
 You Tubeデモ動画
https://www.youtube.com/watch?v=mZQobPzb0T4
© 2014 NetApp, Inc. All rights reserved. NetApp 33 Proprietary – Limited Use Only

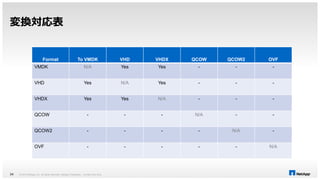

34. 変換対応表
Format To VMDK VHD VHDX QCOW QCOW2 OVF
VMDK N/A Yes Yes - - -
VHD Yes N/A Yes - - -
VHDX Yes Yes N/A - - -
QCOW - - - N/A - -
QCOW2 - - - - N/A -
OVF - - - - - N/A
© 2014 NetApp, Inc. All rights reserved. NetApp 34 Proprietary – Limited Use Only

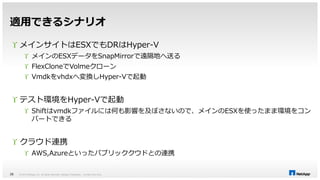

35. 適用できるシナリオ
 メインサイトはESXでもDRはHyper-V
 メインのESXデータをSnapMirrorで遠隔地へ送る
 FlexCloneでVolmeクローン
 Vmdkをvhdxへ変換しHyper-Vで起動
 テスト環境をHyper-Vで起動
 Shiftはvmdkファイルには何も影響を及ぼさないので、メインのESXを使ったまま環境をコン
バートできる
 クラウド連携
 AWS,Azureといったパブリッククウドとの連携
© 2014 NetApp, Inc. All rights reserved. NetApp 35 Proprietary – Limited Use Only

36. MAT (Powered by Project Shift)
 ShiftベースにしたMicrosoftさんのツールも提供開始
 モジュールダウンロード先
http://gallery.technet.microsoft.com/MAT-powered-by-Shift-343f242d
 こちらはvmware toolsのアンインストールまでやってくれる
 ただし一方通行です（VMDK→VHD,VHDXのみ）
© 2014 NetApp, Inc. All rights reserved. NetApp 36 Proprietary – Limited Use Only

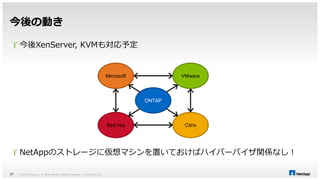

37. 今後の動き
 今後XenServer, KVMも対応予定
VMware
Microsoft
 NetAppのストレージに仮想マシンを置いておけばハイパーバイザ関係なし！
© 2014 NetApp, Inc. All rights reserved. NetApp 37 Proprietary – Limited Use Only
Citrix
Red Hat
ONTAP

38. オンプレミスの構築を支援する為に
© 2014 NetApp, Inc. All rights reserved. Net 38 App Proprietary – Limited Use Only

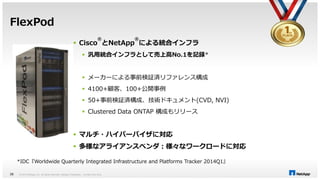

39. FlexPod
®
とNetApp
 Cisco
© 2014 NetApp, Inc. All rights reserved. NetApp 39 Proprietary – Limited Use Only
®
による統合インフラ
 汎用統合インフラとして売上高No.1を記録*
 メーカーによる事前検証済リファレンス構成
 4100+顧客、100+公開事例
 50+事前検証済構成、技術ドキュメント(CVD, NVI)
 Clustered Data ONTAP 構成もリリース
 マルチ・ハイパーバイザに対応
 多様なアライアンスベンダ：様々なワークロードに対応
*IDC『Worldwide Quarterly Integrated Infrastructure and Platforms Tracker 2014Q1』

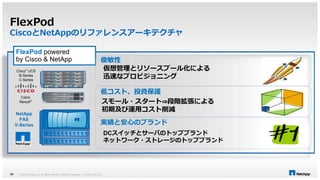

40. FlexPod
CiscoとNetAppのリファレンスアーキテクチャ
FlexPod powered
by Cisco & NetApp 俊敏性
Cisco® UCS
B-Series
C-Series
Cisco
Nexus®
NetApp
FAS
V-Series
低コスト、投資保護
スモール・スタート⇒段階拡張による
初期及び運用コスト削減
実績と安心のブランド
© 2014 NetApp, Inc. All rights reserved. NetApp 40 Proprietary – Limited Use Only
仮想管理とリソースプール化による
迅速なプロビジョニング
DCスイッチとサーバのトップブランド
ネットワーク・ストレージのトップブランド

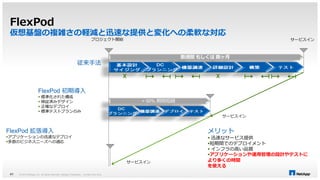

41. FlexPod
仮想基盤の複雑さの軽減と迅速な提供と変化への柔軟な対応
プロジェクト開始サービスイン
© 2014 NetApp, Inc. All rights reserved. NetApp 41 Proprietary – Limited Use Only
X X
> 50% 期間短縮
数週間もしくは数ヶ月
従来手法
FlexPod 初期導入
 標準化された構成
 検証済みデザイン
 正確なデプロイ
 標準テストプランのみ
FlexPod 拡張導入
アプリケーションの迅速なデプロイ
多数のビジネスニーズへの適応
サービスイン
サービスイン
メリット
 迅速なサービス提供
短期間でのデプロイメント
 インフラの高い品質
アプリケーションや運用管理の設計やテストに
より多くの時間
を使える

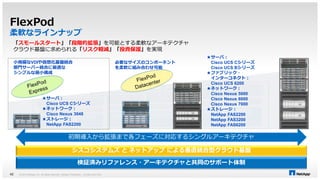

42. FlexPod
柔軟なラインナップ
「スモールスタート」「段階的拡張」を可能とする柔軟なアーキテクチャ
クラウド基盤に求められる「リスク軽減」「投資保護」を実現
初期導入から拡張まで各フェーズに対応するシングルアーキテクチャ
© 2014 NetApp, Inc. All rights reserved. NetApp 42 Proprietary – Limited Use Only
★サーバ：
Cisco UCS Cシリーズ
Cisco UCS Bシリーズ
★ファブリック・
インターコネクト：
Cisco UCS 6200
★ネットワーク：
Cisco Nexus 5000
Cisco Nexus 6000
Cisco Nexus 7000
★ストレージ：
NetApp FAS2200
NetApp FAS3200
NetApp FAS6200
シスコシステムズとネットアップによる垂直統合型クラウド基盤
検証済みリファレンス・アーキテクチャと共同のサポート体制
小規模なVDIや仮想化基盤統合
部門サーバー統合に最適な
シンプルな最小構成
★サーバ：
Cisco UCS Cシリーズ
★ネットワーク：
Cisco Nexus 3048
★ストレージ：
NetApp FAS2200
必要なサイズのコンポーネント
を柔軟に組み合わせ可能

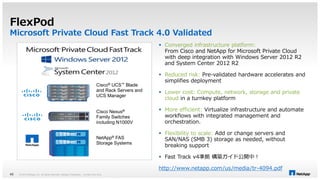

43. FlexPod
Microsoft Private Cloud Fast Track 4.0 Validated
© 2014 NetApp, Inc. All rights reserved. NetApp 43 Proprietary – Limited Use Only
 Converged infrastructure platform:
From Cisco and NetApp for Microsoft Private Cloud
with deep integration with Windows Server 2012 R2
and System Center 2012 R2
 Reduced risk: Pre-validated hardware accelerates and
simplifies deployment
 Lower cost: Compute, network, storage and private
cloud in a turnkey platform
 More efficient: Virtualize infrastructure and automate
workflows with integrated management and
orchestration.
 Flexibility to scale: Add or change servers and
SAN/NAS (SMB 3) storage as needed, without
breaking support
 Fast Track v4準拠構築ガイド公開中！
http://www.netapp.com/us/media/tr-4094.pdf
Cisco® UCS™ Blade
and Rack Servers and
UCS Manager
Cisco Nexus®
Family Switches
including N1000V
NetApp® FAS
Storage Systems

44. まとめ
 「データには重力がある」
～NetApp CEO Tom Georgeonの言葉～
 一度環境を作ってしまうとデータの置き場を動かすのは非常に大変
 NetAppは“重力からの開放＝ データを簡単に動かせる仕組み”を提供
していきます
© 2014 NetApp, Inc. All rights reserved. NetApp 44 Proprietary – Limited Use Only

45. Thank you
© 2014 NetApp, Inc. All rights reserved. NetApp 45 Proprietary – Limited Use Only

46. <参考資料>
Microsoftとのアライアンス
© 2014 NetApp, Inc. All rights reserved. Net 46 App Proprietary – Limited Use Only

47. 2014 Microsoft Partner of the Year Finalist を受賞
“ These prestigious award winners and finalists represent the best technology
professionals our partner ecosystem has to offer. The 2014 Partner of the
Year Award winners and finalists honor our top partners that solve complex
business challenges by providing innovative solutions to our mutual
customers. Congratulations to each winner on this incredible achievement.”
© 2014 NetApp, Inc. All rights reserved. NetApp 47 Proprietary – Limited Use Only
- Phil Sorgen, Corporate Vice President,
Worldwide Partner Group, Microsoft

48. Seven Consecutive Years of Microsoft
Partner of the Year Recognition
© 2014 NetApp, Inc. All rights reserved. NetApp 48 Proprietary – Limited Use Only
 2013 Server Platform
Partner of the Year Winner
 2012 Private Cloud
Partner of the Year Winner
 2009 Storage Solutions
Partner of the Year Winner
 Microsoft Partner
of the Year Finalists
– 2014 Management and Virtualization Partner of the
Year Finalist
– 2014 Public Sector, Public Safety and National
Security Partner of the Year Finalist
– 2013 Public Sector, Government Partner of the Year
Finalist
– 2013 Pre-Sales Specialist Partner
of the Year Finalist
– 2012 Management and Virtualization Partner of the
Year Finalist
– 2011 Private Cloud Partner of the
Year Finalist
– 2010 Global ISV Partner of the
Year Finalist
– 2010 Virtualization Partner of the
Year Finalist
– 2010 Server Platform Partner of
the Year Finalist
– 2008 Storage Solutions Partner
of the Year Finalist

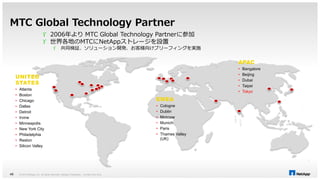

49. MTC Global Technology Partner
UNITED
STATES
• Atlanta
• Boston
• Chicago
• Dallas
• Detroit
• Irvine
• Minneapolis
• New York City
• Philadelphia
• Reston
• Silicon Valley
© 2014 NetApp, Inc. All rights reserved. NetApp 49 Proprietary – Limited Use Only
EMEA
• Cologne
• Dublin
• Moscow
• Munich
• Paris
• Thames Valley
(UK)
APAC
• Bangalore
• Beijing
• Dubai
• Taipei
• Tokyo
 2006年よりMTC Global Technology Partnerに参加
 世界各地のMTCにNetAppストレージを設置
 共同検証、ソリューション開発、お客様向けブリーフィングを実施

50. Thank you
© 2014 NetApp, Inc. All rights reserved. NetApp 50 Proprietary – Limited Use Only
