Цемент гэж юу вэ

2. 1. Цемент
2. Цементийн үйлдвэрийн технологи
3. Монцемент төсөл

3. Анхны алхам
Шохой + усанд уусгахгүй нэмэлт буюу Пуццолан
Хоёрдахь алхам
Шохойн чулуу + Шавар + Шатаах = Роман цемент
Гуравдахь алхам
1824 онд Жозеф Аспдин /Англи/ – Портландцемент
1825 онд Егор Челаев /Орос/– Мергель цемент
Дөрөвдэхь алхам
Өнөөгийн бидний хэрэглэдэг Портландцемент

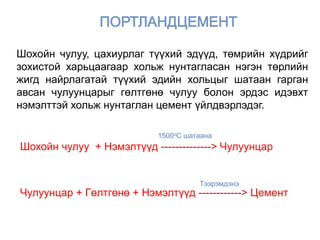

4. Шохойн чулуу + Нэмэлтүүд --------------> Чулуунцар
Чулуунцар + Гөлтгөнө + Нэмэлтүүд ------------> Цемент
1500oC шатаана
Тээрэмдэнэ
Шохойн чулуу, цахиурлаг түүхий эдүүд, төмрийн хүдрийг
зохистой харьцаагаар хольж нунтагласан нэгэн төрлийн
жигд найрлагатай түүхий эдийн хольцыг шатаан гарган
авсан чулуунцарыг гөлтгөнө чулуу болон эрдэс идэвхт
нэмэлттэй хольж нунтаглан цемент үйлдвэрлэдэг.

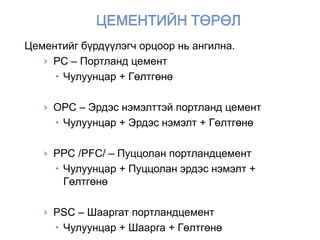

5. Цементийг бүрдүүлэгч орцоор нь ангилна.
› PC – Портланд цемент
 Чулуунцар + Гөлтгөнө
› OPC – Эрдэс нэмэлттэй портланд цемент
 Чулуунцар + Эрдэс нэмэлт + Гөлтгөнө
› PPC /PFC/ – Пуццолан портландцемент
 Чулуунцар + Пуццолан эрдэс нэмэлт +
Гөлтгөнө
› PSC – Шааргат портландцемент
 Чулуунцар + Шаарга + Гөлтгөнө

7. Цементийг түүний найрлагад орсон эрдсүүдийн
хэмжээгээр нэрлэж 28 хоногийн дараах шахалтын бат
бэхийн үзүүлэлтээр нь ангилан нэршдэг.
Жишээ нь:
PC 32,5
ОPC 42,5
PC 52,5
PC 62.5 г.м ангилна.

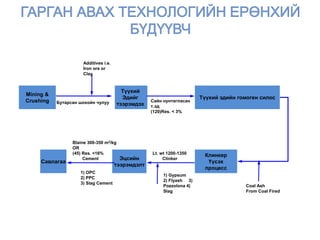

8. Mining &
Crushing
Түүхий
Эдийг
тээрэмдэх
Түүхий эдийн гомоген силос
Клинкер
Үүсэх
процесс
Эцсийн
тээрэмдэлт
Савлагаа
Бутарсан шохойн чулуу
Additives i.e.
Iron ore or
Clay
Coal Ash
From Coal Fired
Сайн нунтагласан
т.эд
(120)Res. < 3%
Lt. wt 1200-1350
Clinker
1) Gypsum
2) Flyash 3)
Pozzolona 4)
Slag
1) OPC
2) PPC
3) Slag Cement
Blaine 300-350 m2/kg
OR
(45) Res. <16%
Cement

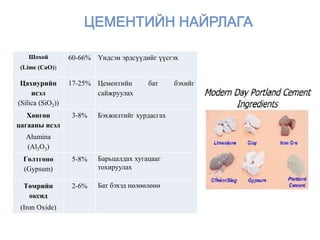

9. Шохой
(Lime (CaO))
60-66% Үндсэн эрдсүүдийг үүсгэх
Цахиурийн
исэл
(Silica (SiO2))
17-25% Цементийн бат бэхийг
сайжруулах
Хөнгөн
цагааны исэл
Alumina
(Al2O3)
3-8% Бэхжилтийг хурдасгах
Гөлтгөнө
(Gypsum)
5-8% Барьцалдах хугацааг
тохируулах
Төмрийн
оксид
(Iron Oxide)
2-6% Бат бэхэд нөлөөлөнө

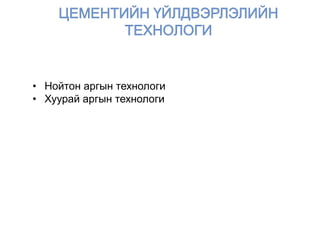

10. • Нойтон аргын технологи

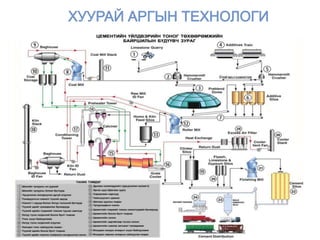

• Хуурай аргын технологи

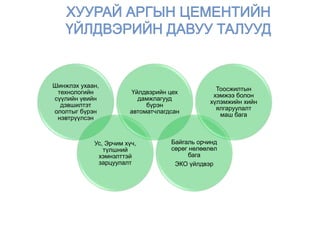

13. Шинжлэх ухаан,
технологийн
сүүлийн үеийн
дэвшилтэт
ололтыг бүрэн
нэвтрүүлсэн
Ус, Эрчим хүч,
түлшний
хэмнэлттэй
зарцуулалт
Үйлдвэрийн цех
дамжлагууд
бүрэн
автоматчлагдсан
Байгаль орчинд
сөрөг нөлөөлөл
бага
ЭКО үйлдвэр
Тоосжилтын
хэмжээ болон
хүлэмжийн хийн
ялгаруулалт
маш бага

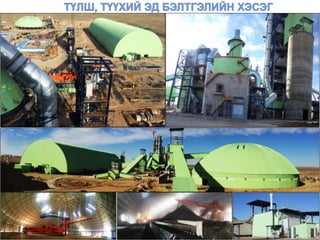

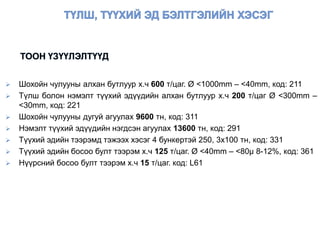

15. Øîõîéí чулуу áóòëàõ õýñýã
 Шохойн чулууны алхан бутлуур х.ч 600 т/цаг. Ø <1000mm – <40mm, код: 211
 Түлш болон нэмэлт түүхий эдүүдийн алхан бутлуур х.ч 200 т/цаг Ø <300mm –
<30mm, код: 221
 Шохойн чулууны дугуй агуулах 9600 тн, код: 311
 Нэмэлт түүхий эдүүдийн нэгдсэн агуулах 13600 тн, код: 291
 Түүхий эдийн тээрэмд тэжээх хэсэг 4 бункертэй 250, 3х100 тн, код: 331
 Түүхий эдийн босоо булт тээрэм х.ч 125 т/цаг. Ø <40mm – <80µ 8-12%, код: 361
 Нүүрсний босоо булт тээрэм х.ч 15 т/цаг. код: L61

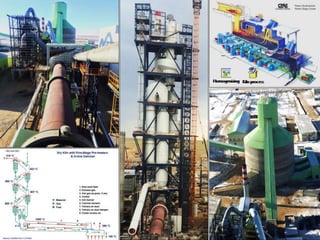

17. Øîõîéí чулуу áóòëàõ õýñýã
 Найрлага жигдрүүлэх сан 3250 тн, CaCO3 – ын хэлбэлзэл 1% - иас хэтрэхгүй
болгохыг эрмэлзэнэ. Код: 391
 Урьдчилан халаагч болон кальцинатор 9000С, CaCO3 задрал ~90%, код: 441
 Чулуунцар шатаах эргэх зуух х.ч1750 тн/хоног. Шатаах бүсийн температур
1450 – 15000С, код: 461
 Чулуунцрын сараалжин хөргүүр х.ч 14000С – аас 650С + орчины хэм хүртэл
хөргөх Ø <25мм, код: 471
 Чулуунцрын агуулах 25000 тн, 500 тн код: 491

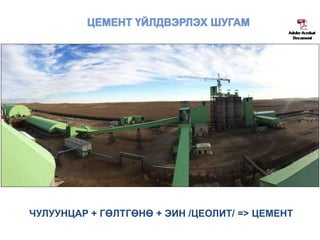

19. ЧУЛУУНЦАР + ГӨЛТГӨНӨ + ЭИН /ЦЕОЛИТ/ => ЦЕМЕНТ

20.  Цементийн нэмэлтийн бутлуур K31 221 байгууламжтай адил бөгөөд
Гөлтгөнө болон Цеолитыг вагон болон авто тээврээр хүлээн авж
бутлан, агуулахад зөөвөрлөдөг.
 Цементийн нэмэлтийн агуулах К91 нь 531-д 2 бункерээр тэжээн
зөөвөрлөдөг.

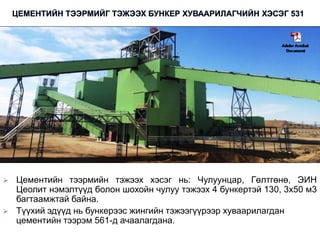

21.  Цементийн тээрмийн тэжээх хэсэг нь: Чулуунцар, Гөлтгөнө, ЭИН
Цеолит нэмэлтүүд болон шохойн чулуу тэжээх 4 бункертэй 130, 3х50 м3
багтаамжтай байна.
 Түүхий эдүүд нь бункерээс жингийн тэжээгүүрээр хуваарилагдан
цементийн тээрэм 561-д ачаалагдана.

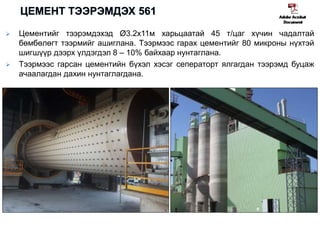

22.  Цементийг тээрэмдэхэд Ø3.2x11м харьцаатай 45 т/цаг хүчин чадалтай
бөмбөлөгт тээрмийг ашиглана. Тээрмээс гарах цементийг 80 микроны нүхтэй
шигшүүр дээрх үлдэгдэл 8 – 10% байхаар нунтаглана.
 Тээрмээс гарсан цементийн бүхэл хэсэг сеператорт ялгагдан тээрэмд буцаж
ачаалагдан дахин нунтаглагдана.

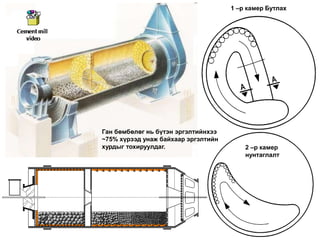

23. 水泥制造课程
1 –р камер Бутлах
2 –р камер
нунтаглалт
Ган бөмбөлөг нь бүтэн эргэлтийнхээ
~75% хүрээд унаж байхаар эргэлтийн
хурдыг тохируулдаг.

24. 1 –р камер Хуяг доторлогоо
2 –р камер Хуяг доторлогоо
Бутлах бөмбөлөг Ø 90 – 60 [mm]
Нунтаглах бөмбөлөг Ø 50 – 17 [mm]
Тээрмийг ган бөмбөлөгүүдээр дүүргэхдээ нийт
эзлэхүүнийхээ 25 – 35% -д дүүргэдэг.
 Ихэдвэл хэт нунтаглагдаж, моторын ачаалал ихсэнэ
 Багадвал нунтаглалт муудна.

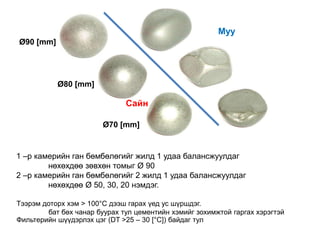

25. Сай
н
Муу
Ø70 [mm]
Ø80 [mm]
Ø90 [mm]
Сайн
1 –р камерийн ган бөмбөлөгийг жилд 1 удаа балансжуулдаг
нөхөхдөө зөвхөн томыг Ø 90
2 –р камерийн ган бөмбөлөгийг 2 жилд 1 удаа балансжуулдаг
нөхөхдөө Ø 50, 30, 20 нэмдэг.
Тээрэм доторх хэм > 100°C дээш гарах үед ус шүршдэг.
бат бөх чанар буурах тул цементийн хэмийг зохимжтой гаргах хэрэгтэй
Фильтерийн шүүдэрлэх цэг (DT >25 – 30 [°C]) байдаг тул

26. Цементийн тээрмээс ирэх цементийг 3 силост хадгалах бөгөөд силос нь
хийн сийрэгжүүлэлттэй авто машинд задгайгаар ачих тоноглолтой нийт
7000 тн –ийн багтаамжтай юм.
Уг силосоос цементийг борлуулах бөгөөд хийн гулсуураар шанагт
эльваторт ачаалагдаж савлах цех 661 болон вагонд цемент задгайгаар
ачих хэсэгт 631 -д нийлүүлдэг.

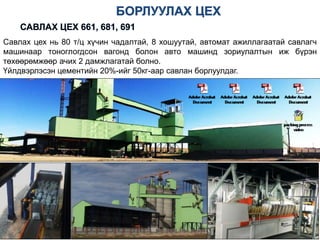

27. Савлах цех нь 80 т/ц хүчин чадалтай, 8 хошуутай, автомат ажиллагаатай савлагч
машинаар тоноглогдсон вагонд болон авто машинд зориулалтын иж бүрэн
төхөөрөмжөөр ачих 2 дамжлагатай болно.
Үйлдвэрлэсэн цементийн 20%-ийг 50кг-аар савлан борлуулдаг.

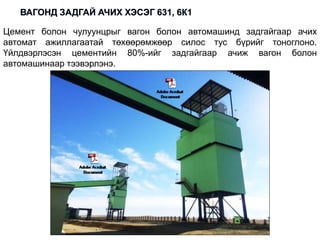

28. Цемент болон чулуунцрыг вагон болон автомашинд задгайгаар ачих
автомат ажиллагаатай төхөөрөмжөөр силос тус бүрийг тоноглоно.
Үйлдвэрлэсэн цементийн 80%-ийг задгайгаар ачиж вагон болон
автомашинаар тээвэрлэнэ.

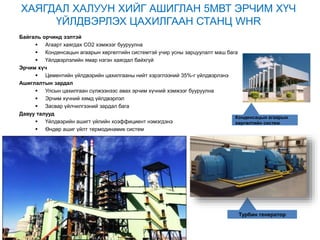

29. Турбин генератор
Конденсацын агаарын
хөргөлтийн систем
ХАЯГДАЛ ХАЛУУН ХИЙГ АШИГЛАН 5МВТ ЭРЧИМ ХҮЧ
ҮЙЛДВЭРЛЭХ ЦАХИЛГААН СТАНЦ WHR
Байгаль орчинд ээлтэй
 Агаарт хаягдах СО2 хэмжээг бууруулна
 Конденсацын агаарын хөргөлтийн системтэй учир усны зарцуулалт маш бага
 Үйлдвэрлэлийн ямар нэгэн хаягдал байхгүй
Эрчим хүч
 Цементийн үйлдвэрийн цахилгааны нийт хэрэглээний 35%-г үйлдвэрлэнэ
Ашиглалтын зардал
 Улсын цахилгаан сүлжээнээс авах эрчим хүчний хэмжээг бууруулна
 Эрчим хүчний хямд үйлдвэрлэл
 Засвар үйлчилгээний зардал бага
Давуу талууд
 Үйлдвэрийн ашигт үйлийн коэффициент нэмэгдэнэ
 Өндөр ашиг үйлт термодинамик систем

30. 110/6 кВ “Булагт” дэд станц
110/35/10 кВ
Сайншанд дэд
станц
Төслийн талбай
110/6 кВ Булагт
дэд станц
53,3 км цахилгаан дамжуулах агаарын шугам
ҮЙЛДВЭРИЙН ЦАХИЛГААН ХАНГАМЖ

31. 4/6/2016 31

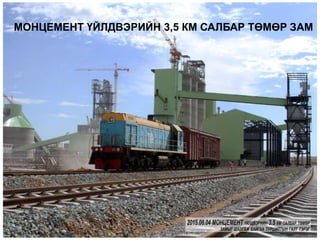

МОНЦЕМЕНТ ҮЙЛДВЭРИЙН 3,5 КМ САЛБАР ТӨМӨР ЗАМ

32. 6 га бүхий талбайд үйлдвэрийн ажилчдад зориулан нийт 1000 хүн амьдрах орон сууц,
хүүхдийн цэцэрлэг, үйлчилгээний төв, спорт зал бүхий иж бүрэн цогцолборын барилгын
ажлыг 2014 онд эхлүүлж 2016 онд бүрэн ашиглалтад орно.
