統計解析ソフトMinitab 17によるXbar-R管理図を使った品質管理の方法を紹介します。最初に管理図とその種類についての簡単な解説をはさみます。カムシャフトの製造工程において、その長さをモニタリングし、異常を検出する問題に対してXbar-R管理図を用います。 Minitab 17の製品情報やセミナー情報はこちら http://www.kke.co.jp/minitab/

1. 株式会社 構造計画研究所
スタッフ
株式会社 構造計画研究所
スタッフ
による
管理図

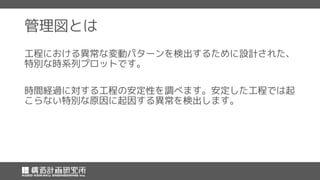

2. 管理図とは
工程における異常な変動パターンを検出するために設計された、
特別な時系列プロットです。
時間経過に対する工程の安定性を調べます。安定した工程では起
こらない特別な原因に起因する異常を検出します。

3. 管理図の種類
管理図には様々な種類があります。どんなデータかに応じてそれらを使い
分けます。
計量データ（連続量のデータ）には
• 管理図： サブグループがあり、その中のサンプルサイズが 未満のとき
• 管理図： サブグループがあり、その中のサンプルサイズが 以上のとき
• 管理図： サブグループがないとき
計数データ（不良数や欠陥数のようなカウントデータ）には
• 管理図：不良（合格 不合格、良 不良など）の数をモニタリングするとき
• 管理図：欠陥（ ユニットに含まれる欠陥）の数をモニタリングするとき

4. ストーリー
ある自動車エンジン組立工場で生産されているカムシャフトは、
設計仕様を満たすために ± の長さであることが要求
されています。
しかし、以前からカムシャフトの長さが仕様を満たさないことが
問題とされてきました。これにより、組立の適合性が悪く、廃棄
率と再加工率が高くなっています。
そこで、 管理図を使ってカムシャフトの長さをモニタリン
グします。

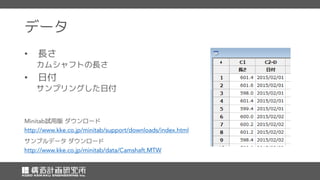

5. 試用版 ダウンロード
データ
サンプルデータ ダウンロード
• 長さ
カムシャフトの長さ
• 日付
サンプリングした日付

6. 操作
メニューから、統計
管理図 計量管理
図 サブグループ
を選択

7. 操作
大きな枠内に 長さ
を 入 力 し 、 サ ブ グ
ループサイズに 日付
を入力
スケール ボタンをク
リック

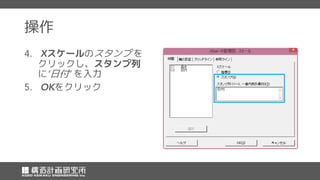

8. 操作
スケールのスタンプ を
クリックし、スタンプ列
に 日付 を入力
をクリック

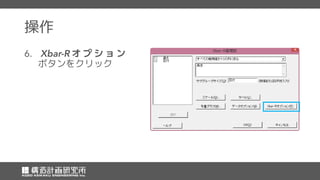

9. 操作
オ プ シ ョ ン
ボタンをクリック

10. 操作
テストタブを選択し、
プルダウンメニューか
ら、特別原因に対して
すべてのテストを実施
を選択
各画面で をクリック

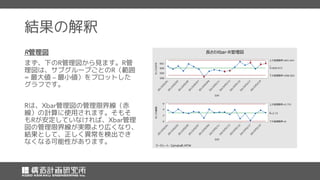

11. 結果の解釈
管理図
まず、下の 管理図から見ます。 管
理図は、サブグループごとの （範囲
最大値 最小値）をプロットした
グラフです。
は、 管理図の管理限界線（赤
線）の計算に使用されます。そもそ
も が安定していなければ、 管理
図の管理限界線が実際より広くなり、
結果として、正しく異常を検出でき
なくなる可能性があります。
201
5/02/19
201
5/02/17
201
5/02/15
201
5/02/13
201
5/02/11
201
5/02/09
201
5/02/07
201
5/02/05
201
5/02/03
201
5/02/01
601
600
599
598
日付
サンプル平均
__
X=600.072
上方管理限界=601.641
下方管理限界=598.503
201
5/02/19
201
5/02/17
201
5/02/15
201
5/02/13
201
5/02/11
201
5/02/09
201
5/02/07
201
5/02/05
201
5/02/03
201
5/02/01
6
4
2
0
日付
サンプル範囲
_
R=2.72
上方管理限界=5.751
下方管理限界=0
6
6
5
6
6
1
長さのXbar-R管理図
ワークシート: Camshaft.MTW

12. 結果の解釈
管理図
今回の場合、 の時間推移は安定して
いるため、 管理図を調べること
に問題はありません。
201
5/02/19
201
5/02/17
201
5/02/15
201
5/02/13
201
5/02/11
201
5/02/09
201
5/02/07
201
5/02/05
201
5/02/03
201
5/02/01
601
600
599
598
日付
サンプル平均
__
X=600.072
上方管理限界=601.641
下方管理限界=598.503
201
5/02/19
201
5/02/17
201
5/02/15
201
5/02/13
201
5/02/11
201
5/02/09
201
5/02/07
201
5/02/05
201
5/02/03
201
5/02/01
6
4
2
0
日付
サンプル範囲
_
R=2.72
上方管理限界=5.751
下方管理限界=0
6
6
5
6
6
1
長さのXbar-R管理図
ワークシート: Camshaft.MTW

13. 結果の解釈
管理図
管理図は、サブグループごとに
平均値（ ）をプロットしたグラ
フです。
管理図から 点の管理外れが確認
できます。この短い期間中にこれだ
けの管理外れが発生することは異常
です。
工程をばらつかせる特別原因がない
か、調査する必要があります。
201
5/02/19
201
5/02/17
201
5/02/15
201
5/02/13
201
5/02/11
201
5/02/09
201
5/02/07
201
5/02/05
201
5/02/03
201
5/02/01
601
600
599
598
日付
サンプル平均
__
X=600.072
上方管理限界=601.641
下方管理限界=598.503
201
5/02/19
201
5/02/17
201
5/02/15
201
5/02/13
201
5/02/11
201
5/02/09
201
5/02/07
201
5/02/05
201
5/02/03
201
5/02/01
6
4
2
0
日付
サンプル範囲
_
R=2.72
上方管理限界=5.751
下方管理限界=0
6
6
5
6
6
1
長さのXbar-R管理図
ワークシート: Camshaft.MTW

14. まとめ
• 管理図による分析に従うと、このカムシャフトの製造工程には
異常が発生している可能性があります。
• 異常が発生している日付やそれ以前について、現場のシフトや
機械の設定を調査し、工程をばらつかせる原因を取り除く必要
があります。

15. 追加の考察
公式トレーニング
プライベートトレーニング
もっと詳しい話は トレーニングで
一見シンプルな統計ツールですが、サンプリングの仕方や手法の
選択を間違えると、異常をほとんど検知できなかったり、誤検知
を増やしたりすることがあります。これを管理ツールとして導入
するには、裏の理論も知っておく必要があるでしょう。

16. 株式会社 構造計画研究所 スタッフ
お問い合わせ
試用版ダウンロード
ホームページ
