memcached proxy server development and operaiton

1. memcached proxy server
development and operation
Tatsuhiko Kubo
bokko@pixiv.com
13年9月20日金曜日

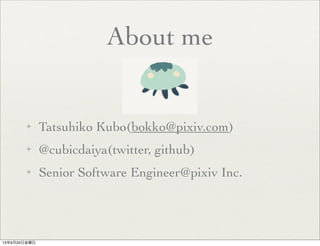

2. About me
✦ Tatsuhiko Kubo(bokko@pixiv.com)
✦ @cubicdaiya(twitter, github)
✦ Senior Software Engineer@pixiv Inc.
13年9月20日金曜日

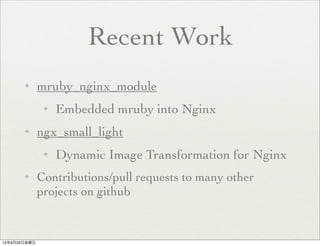

3. Recent Work
✦ mruby_nginx_module
✦ Embedded mruby into Nginx
✦ ngx_small_light
✦ Dynamic Image Transformation for Nginx
✦ Contributions/pull requests to many other
projects on github
13年9月20日金曜日

4. Recent Work
WEB+DB PRESS Vol.72
□detailed nginx
flexible configuration
and
brilliant scalability
□collaborators
@harukasan
@semind
13年9月20日金曜日

5. memcached proxy server
development and operation
13年9月20日金曜日

6. memcached proxy server
development and operation
∼at pixiv∼
13年9月20日金曜日

7. Before that,
13年9月20日金曜日

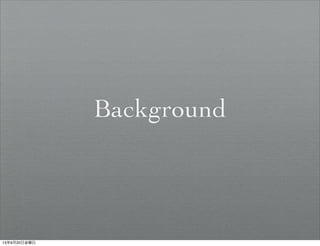

8. Background
13年9月20日金曜日

9. or
13年9月20日金曜日

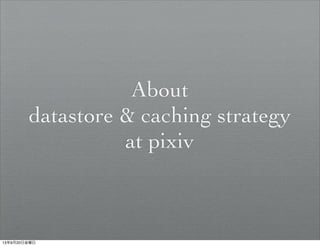

10. About
datastore & caching strategy
at pixiv
13年9月20日金曜日

11. Previously(2 years ago...)
・・・ ・・・
13年9月20日金曜日

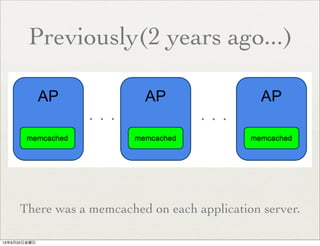

12. Previously(2 years ago...)
There was a memcached on each application server.
・・・ ・・・
13年9月20日金曜日

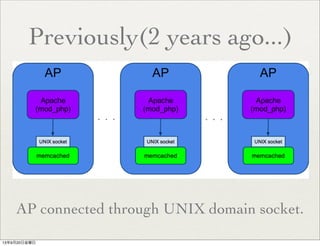

13. Previously(2 years ago...)
・・・ ・・・
13年9月20日金曜日

14. Previously(2 years ago...)
AP connected through UNIX domain socket.
・・・ ・・・
13年9月20日金曜日

15. Previously(2 years ago...)
Connects through TCP socket, too.
(For data synchronization)
13年9月20日金曜日

16. rough-and-ready patch for this
13年9月20日金曜日

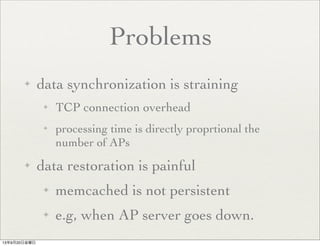

17. Problems
✦ data synchronization is straining
✦ TCP connection overhead
✦ processing time is directly proprtional the
number of APs
✦ data restoration is painful
✦ memcached is not persistent
✦ e.g, when AP server goes down.
13年9月20日金曜日

18. Migration to KyotoTycoon
✦ KyotoTycoon supports
✦ data persistency.
✦ data expiration
✦ memcached ASCII protocol.
✦ We could migrate without modifying application!
13年9月20日金曜日

19. After migration
13年9月20日金曜日

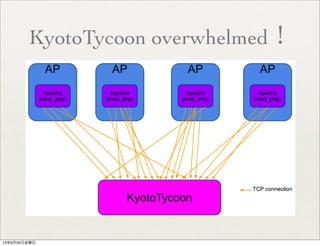

20. KyotoTycoon overwhelmed！
13年9月20日金曜日

21. KyotoTycoon overwhelmed
✦ KyotoTycoon(using memcached protocol plugin)
compared with memcached,
✦ Lower performance
13年9月20日金曜日

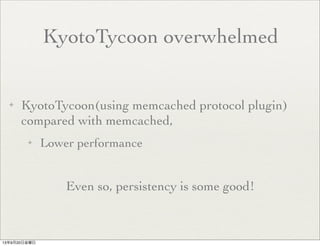

22. KyotoTycoon overwhelmed
✦ KyotoTycoon(using memcached protocol plugin)
compared with memcached,
✦ Lower performance
Even so, persistency is some good!
13年9月20日金曜日

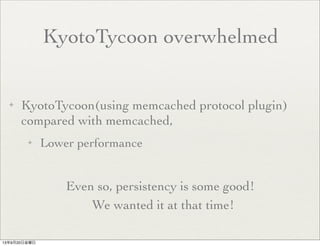

23. KyotoTycoon overwhelmed
✦ KyotoTycoon(using memcached protocol plugin)
compared with memcached,
✦ Lower performance
Even so, persistency is some good!
We wanted it at that time!
13年9月20日金曜日

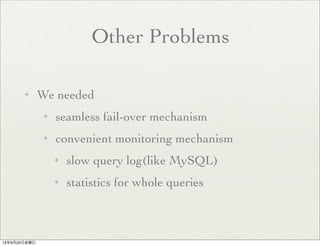

24. Other Problems
✦ We needed
✦ seamless fail-over mechanism
✦ convenient monitoring mechanism
✦ slow query log(like MySQL)
✦ statistics for whole queries
13年9月20日金曜日

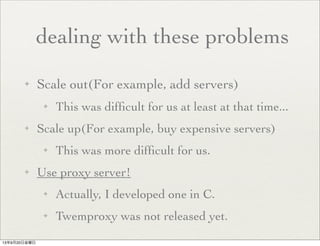

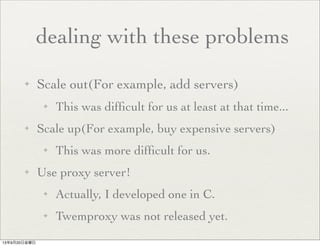

25. dealing with these problems
✦ Scale out(For example, add servers)
✦ This was difficult for us at least at that time...
✦ Scale up(For example, buy expensive servers)
✦ This was more difficult for us.
✦ Use proxy server!
✦ Actually, I developed one in C.
✦ Twemproxy was not released yet.
13年9月20日金曜日

26. ✦ Scale out(For example, add servers)
✦ This was difficult for us at least at that time...
✦ Scale up(For example, buy expensive servers)
✦ This was more difficult for us.
✦ Use proxy server!
✦ Actually, I developed one in C.
✦ Twemproxy was not released yet.
dealing with these problems
13年9月20日金曜日

27. Currently
13年9月20日金曜日

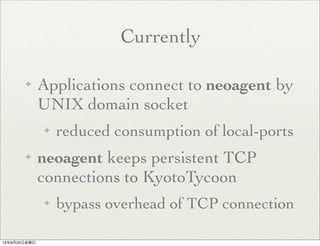

28. Currently
✦ Applications connect to neoagent by
UNIX domain socket
✦ reduced consumption of local-ports
✦ neoagent keeps persistent TCP
connections to KyotoTycoon
✦ bypass overhead of TCP connection
13年9月20日金曜日

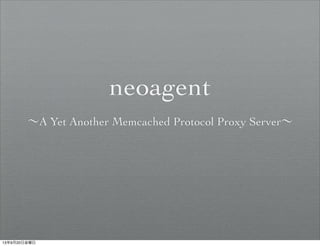

29. neoagent
∼A Yet Another Memcached Protocol Proxy Server∼
13年9月20日金曜日

30. neoagent
✦ event-driven & multi-threaded server
✦ proxies a subset of memcached protocol
✦ get, set, add, delete, incr, decr, quit
✦ supports following features
✦ connection-pooling
✦ graceful-restart & online-update
✦ convenient monitoring
✦ etc...
13年9月20日金曜日

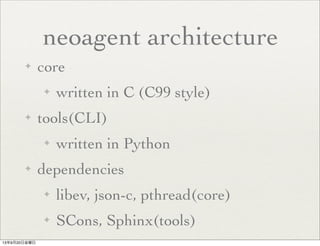

31. neoagent architecture
✦ core
✦ written in C (C99 style)
✦ tools(CLI)
✦ written in Python
✦ dependencies
✦ libev, json-c, pthread(core)
✦ SCons, Sphinx(tools)
13年9月20日金曜日

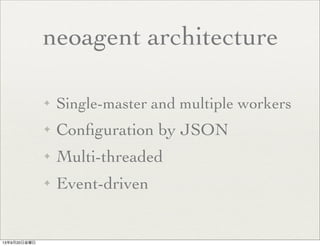

32. neoagent architecture
✦ Single-master and multiple workers
✦ Configuration by JSON
✦ Multi-threaded
✦ Event-driven
13年9月20日金曜日

33. Single Master and multiple workers
13年9月20日金曜日

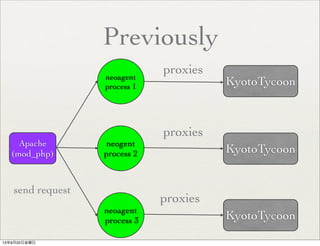

34. neoagent
process 1
neogent
process 2
neoagent
process 3
KyotoTycoon
KyotoTycoon
KyotoTycoon
proxies
proxies
proxies
Apache
(mod_php)
send request
Previously
13年9月20日金曜日

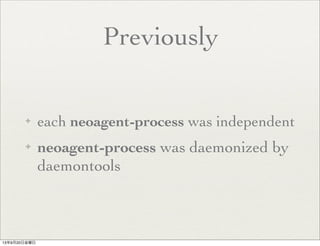

35. Previously
✦ each neoagent-process was independent
✦ neoagent-process was daemonized by
daemontools
13年9月20日金曜日

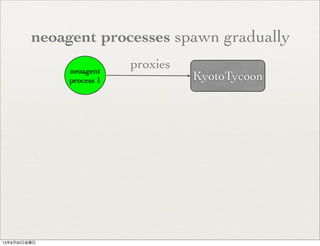

36. neoagent
process 1 KyotoTycoon
proxies

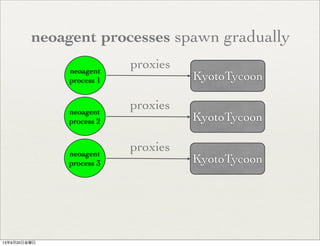

neoagent processes spawn gradually
13年9月20日金曜日

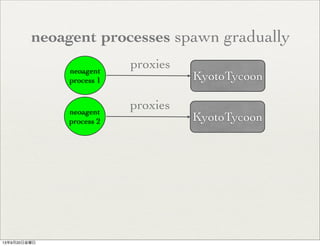

37. neoagent
process 1 KyotoTycoon
proxies
neoagent
process 2 KyotoTycoon
proxies
neoagent processes spawn gradually
13年9月20日金曜日

38. neoagent
process 1 KyotoTycoon
proxies
neoagent
process 2 KyotoTycoon
proxies
neoagent
process 3 KyotoTycoon
proxies
neoagent processes spawn gradually
13年9月20日金曜日

39. neoagent
process 1 KyotoTycoon
proxies
neoagent
process 2 KyotoTycoon
proxies
neoagent
process 3 KyotoTycoon
proxies
・
・
・
neoagent processes spawn gradually
13年9月20日金曜日

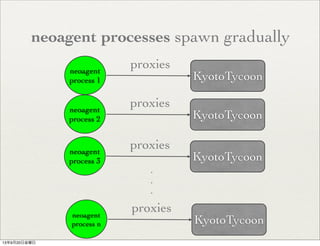

40. neoagent
process 1 KyotoTycoon
proxies
neoagent
process 2 KyotoTycoon
proxies
neoagent
process 3 KyotoTycoon
proxies
neoagent
process n KyotoTycoon
proxies
・
・
・
neoagent processes spawn gradually
13年9月20日金曜日

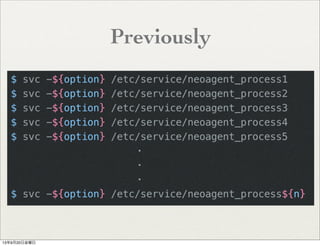

41. Previously
13年9月20日金曜日

42. (ノ`Д´)ノ┻┻
13年9月20日金曜日

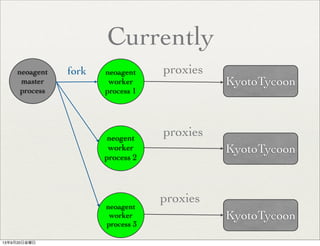

43. neoagent
worker
process 1
neogent
worker
process 2
neoagent
worker
process 3
KyotoTycoon
KyotoTycoon
KyotoTycoon
proxies
proxies
proxies

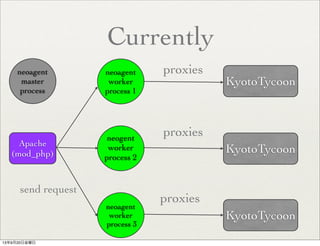

Currently
neoagent
master
process
fork
13年9月20日金曜日

44. neoagent
worker
process 1
neogent
worker
process 2
neoagent
worker
process 3
KyotoTycoon
KyotoTycoon
KyotoTycoon
proxies
proxies
proxies
Apache
(mod_php)
send request
Currently
neoagent
master
process
13年9月20日金曜日

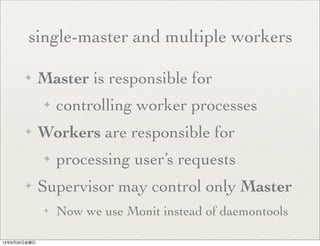

45. single-master and multiple workers
✦ Master is responsible for
✦ controlling worker processes
✦ Workers are responsible for
✦ processing user’s requests
✦ Supervisor may control only Master
✦ Now we use Monit instead of daemontools
13年9月20日金曜日

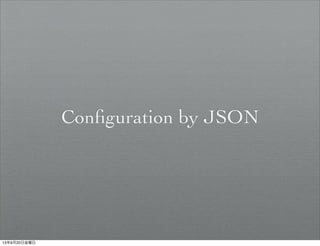

46. Configuration by JSON
13年9月20日金曜日

47. Configuration by JSON
{

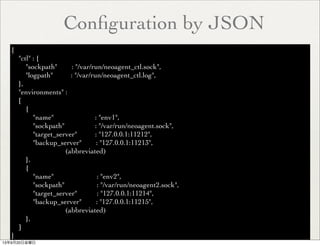

"ctl" : {
"sockpath" : "/var/run/neoagent_ctl.sock",
"logpath" : "/var/run/neoagent_ctl.log",
},
"environments" :
[
{
"name" : "env1",
"sockpath" : "/var/run/neoagent.sock",
"target_server" : "127.0.0.1:11212",
"backup_server" : "127.0.0.1:11213",
(abbreviated)
},
{
"name" : "env2",
"sockpath" : "/var/run/neoagent2.sock",
"target_server" : "127.0.0.1:11214",
"backup_server" : "127.0.0.1:11215",
(abbreviated)
},
]
}
13年9月20日金曜日

48. Configuration by JSON
{
"ctl" : {
"sockpath" : "/var/run/neoagent_ctl.sock",
"logpath" : "/var/run/neoagent_ctl.log",
},
"environments" :
[
{
"name" : "env1",
"sockpath" : "/var/run/neoagent.sock",
"target_server" : "127.0.0.1:11212",
"backup_server" : "127.0.0.1:11213",
(abbreviated)
},
{
"name" : "env2",
"sockpath" : "/var/run/neoagent2.sock",
"target_server" : "127.0.0.1:11214",
"backup_server" : "127.0.0.1:11215",
(abbreviated)
},
]
}
13年9月20日金曜日

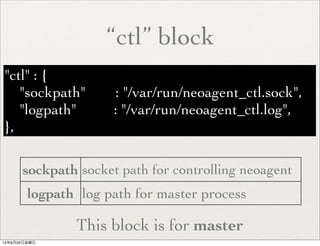

49. “ctl” block
sockpath socket path for controlling neoagent
logpath log path for master process
"ctl" : {
"sockpath" : "/var/run/neoagent_ctl.sock",
"logpath" : "/var/run/neoagent_ctl.log",
},
This block is for master
13年9月20日金曜日

50. Configuration by JSON
{
"ctl" : {
"sockpath" : "/var/run/neoagent_ctl.sock",
"logpath" : "/var/run/neoagent_ctl.log",
},
"environments" :
[
{
"name" : "env1",
"sockpath" : "/var/run/neoagent.sock",
"target_server" : "127.0.0.1:11212",
"backup_server" : "127.0.0.1:11213",
(abbreviated)
},
{
"name" : "env2",
"sockpath" : "/var/run/neoagent2.sock",
"target_server" : "127.0.0.1:11214",
"backup_server" : "127.0.0.1:11215",
(abbreviated)
},
]
}
13年9月20日金曜日

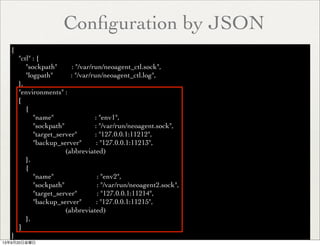

51. Configuration by JSON
{
"ctl" : {
"sockpath" : "/var/run/neoagent_ctl.sock",
"logpath" : "/var/run/neoagent_ctl.log",
},
"environments" :
[
{
"name" : "env1",
"sockpath" : "/var/run/neoagent.sock",
"target_server" : "127.0.0.1:11212",
"backup_server" : "127.0.0.1:11213",
(abbreviated)
},
{
"name" : "env2",
"sockpath" : "/var/run/neoagent2.sock",
"target_server" : "127.0.0.1:11214",
"backup_server" : "127.0.0.1:11215",
(abbreviated)
},
]
}
13年9月20日金曜日

52. “environments” block
✦ In neoagent,
✦ environment is the configuration for workers.
✦ Each entry in “environments” is the configuration for
each worker.
✦ Master manages workers for each of their of
environments.
13年9月20日金曜日

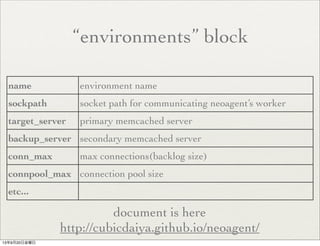

53. “environments” block
name environment name
sockpath socket path for communicating neoagent’s worker
target_server primary memcached server
backup_server secondary memcached server
conn_max max connections(backlog size)
connpool_max connection pool size
etc...
document is here
http://cubicdaiya.github.io/neoagent/
13年9月20日金曜日

54. Muti-threaded
13年9月20日金曜日

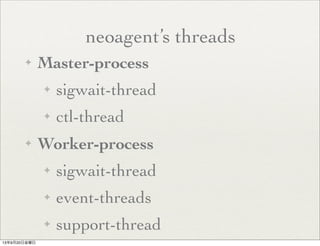

55. neoagent’s threads
✦ Master-process
✦ sigwait-thread
✦ ctl-thread
✦ Worker-process
✦ sigwait-thread
✦ event-threads
✦ support-thread
13年9月20日金曜日

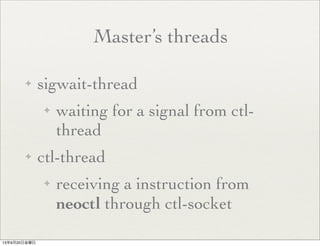

56. Master’s threads
✦ sigwait-thread
✦ waiting for a signal from ctl-
thread
✦ ctl-thread
✦ receiving a instruction from
neoctl through ctl-socket
13年9月20日金曜日

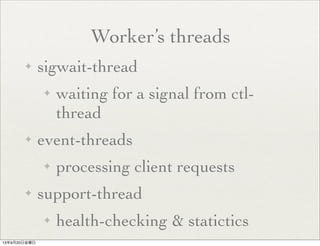

57. Worker’s threads
✦ sigwait-thread
✦ waiting for a signal from ctl-
thread
✦ event-threads
✦ processing client requests
✦ support-thread
✦ health-checking & statictics
13年9月20日金曜日

58. Event-driven
13年9月20日金曜日

59. Event-threads’ architecture
✦ event-driven
✦ non-blocking I/O
✦ multi-threaded
✦ request-queuing & thread-pooling
13年9月20日金曜日

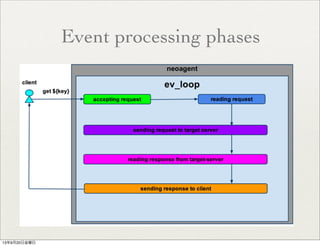

60. Event processing phases
13年9月20日金曜日

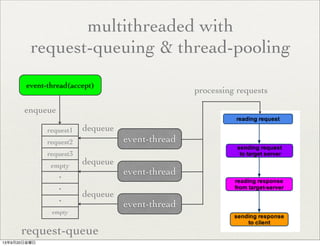

61. multithreaded with
request-queuing & thread-pooling
event-thread
event-thread
event-thread
request1
request2
request3
empty
・
・
・
empty
dequeue
dequeue
dequeue
event-thread(accept)
request-queue
enqueue
processing requests
13年9月20日金曜日

62. Usage at pixiv
13年9月20日金曜日

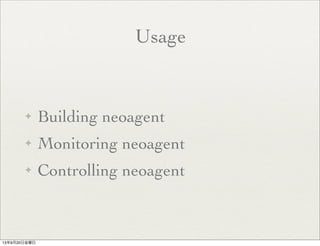

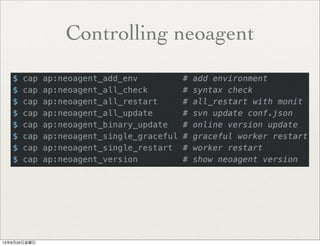

63. Usage
✦ Building neoagent
✦ Monitoring neoagent
✦ Controlling neoagent
13年9月20日金曜日

64. Building
13年9月20日金曜日

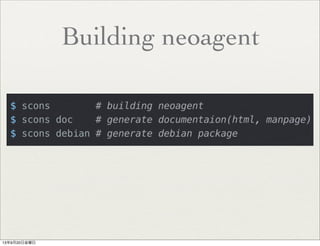

65. Building neoagent
13年9月20日金曜日

66. Building neoagent
with SCons！
13年9月20日金曜日

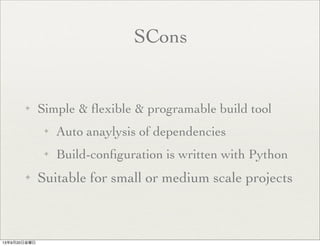

67. SCons
✦ Simple & flexible & programable build tool
✦ Auto anaylysis of dependencies
✦ Build-configuration is written with Python
✦ Suitable for small or medium scale projects
13年9月20日金曜日

68. Monitoring
13年9月20日金曜日

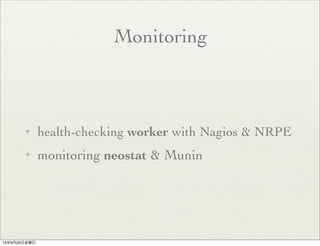

69. Monitoring
✦ health-checking worker with Nagios & NRPE
✦ monitoring neostat & Munin
13年9月20日金曜日

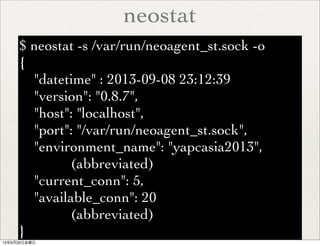

70. neostat
$ neostat -s /var/run/neoagent_st.sock -o
{
"datetime" : 2013-09-08 23:12:39
"version": "0.8.7",
"host": "localhost",
"port": "/var/run/neoagent_st.sock",
"environment_name": "yapcasia2013",
(abbreviated)
"current_conn": 5,
"available_conn": 20
(abbreviated)
}
13年9月20日金曜日

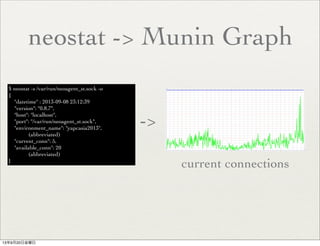

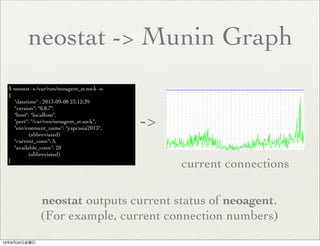

71. neostat -> Munin Graph
->
current connections
$ neostat -s /var/run/neoagent_st.sock -o
{
"datetime" : 2013-09-08 23:12:39
"version": "0.8.7",
"host": "localhost",
"port": "/var/run/neoagent_st.sock",
"environment_name": "yapcasia2013",
(abbreviated)
"current_conn": 5,
"available_conn": 20
(abbreviated)
}
13年9月20日金曜日

72. neostat -> Munin Graph
->
neostat outputs current status of neoagent.
(For example, current connection numbers)
current connections
$ neostat -s /var/run/neoagent_st.sock -o
{
"datetime" : 2013-09-08 23:12:39
"version": "0.8.7",
"host": "localhost",
"port": "/var/run/neoagent_st.sock",
"environment_name": "yapcasia2013",
(abbreviated)
"current_conn": 5,
"available_conn": 20
(abbreviated)
}
13年9月20日金曜日

73. neostat internal
✦ neoagent workers have a suppport-thread.
✦ support-thread returns JSON as against request
of neostat.
13年9月20日金曜日

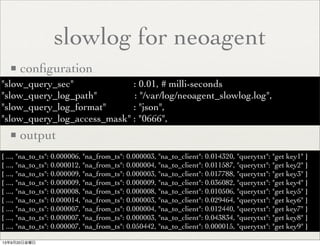

74. slowlog for neoagent
■ configuration
■ output
"slow_query_sec" : 0.01, # milli-seconds
"slow_query_log_path" : "/var/log/neoagent_slowlog.log",
"slow_query_log_format" : "json",
"slow_query_log_access_mask" : "0666",
{ ..., "na_to_ts": 0.000006, "na_from_ts": 0.000003, "na_to_client": 0.014320, "querytxt": "get key1" }
{ ..., "na_to_ts": 0.000012, "na_from_ts": 0.000004, "na_to_client": 0.011587, "querytxt": "get key2" }
{ ..., "na_to_ts": 0.000009, "na_from_ts": 0.000003, "na_to_client": 0.017788, "querytxt": "get key3" }
{ ..., "na_to_ts": 0.000009, "na_from_ts": 0.000009, "na_to_client": 0.036082, "querytxt": "get key4" }
{ ..., "na_to_ts": 0.000008, "na_from_ts": 0.000008, "na_to_client": 0.010506, "querytxt": "get key5" }
{ ..., "na_to_ts": 0.000014, "na_from_ts": 0.000003, "na_to_client": 0.029464, "querytxt": "get key6" }
{ ..., "na_to_ts": 0.000007, "na_from_ts": 0.000004, "na_to_client": 0.012440, "querytxt": "get key7" }
{ ..., "na_to_ts": 0.000007, "na_from_ts": 0.000003, "na_to_client": 0.043834, "querytxt": "get key8" }
{ ..., "na_to_ts": 0.000007, "na_from_ts": 0.050442, "na_to_client": 0.000015, "querytxt": "get key9" }
13年9月20日金曜日

75. slowlog for neoagent

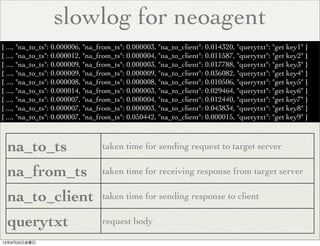

na_to_ts taken time for sending request to target server
na_from_ts taken time for receiving response from target server
na_to_client taken time for sending response to client
querytxt request body
{ ..., "na_to_ts": 0.000006, "na_from_ts": 0.000003, "na_to_client": 0.014320, "querytxt": "get key1" }
{ ..., "na_to_ts": 0.000012, "na_from_ts": 0.000004, "na_to_client": 0.011587, "querytxt": "get key2" }
{ ..., "na_to_ts": 0.000009, "na_from_ts": 0.000003, "na_to_client": 0.017788, "querytxt": "get key3" }
{ ..., "na_to_ts": 0.000009, "na_from_ts": 0.000009, "na_to_client": 0.036082, "querytxt": "get key4" }
{ ..., "na_to_ts": 0.000008, "na_from_ts": 0.000008, "na_to_client": 0.010506, "querytxt": "get key5" }
{ ..., "na_to_ts": 0.000014, "na_from_ts": 0.000003, "na_to_client": 0.029464, "querytxt": "get key6" }
{ ..., "na_to_ts": 0.000007, "na_from_ts": 0.000004, "na_to_client": 0.012440, "querytxt": "get key7" }
{ ..., "na_to_ts": 0.000007, "na_from_ts": 0.000003, "na_to_client": 0.043834, "querytxt": "get key8" }
{ ..., "na_to_ts": 0.000007, "na_from_ts": 0.050442, "na_to_client": 0.000015, "querytxt": "get key9" }
13年9月20日金曜日

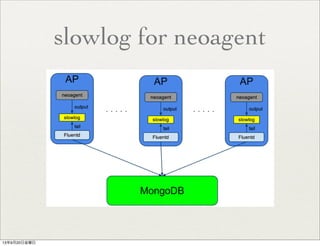

76. slowlog for neoagent
13年9月20日金曜日

77. slowlog for neoagent

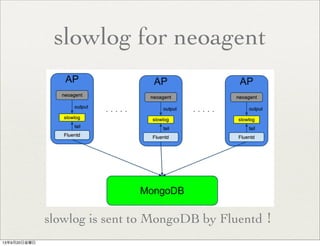

slowlog is sent to MongoDB by Fluentd！
13年9月20日金曜日

78. slowlog for neoagent
13年9月20日金曜日

79. slowlog for neoagent

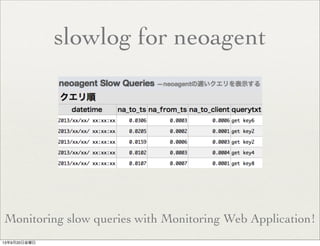

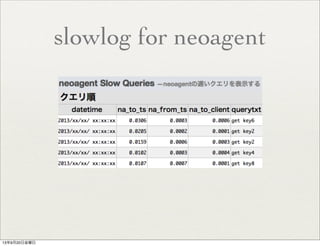

Monitoring slow queries with Monitoring Web Application!
13年9月20日金曜日

80. Controlling neoagent
13年9月20日金曜日

81. Controlling with signals
13年9月20日金曜日

82. Problem with signals

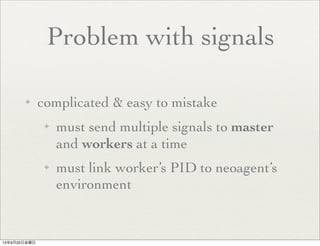

✦ complicated & easy to mistake
✦ must send multiple signals to master
and workers at a time
✦ must link worker’s PID to neoagent’s
environment
13年9月20日金曜日

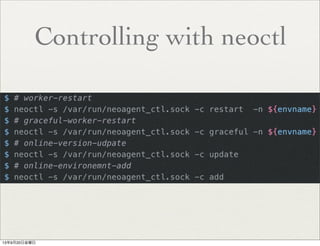

83. Controlling with neoctl
13年9月20日金曜日

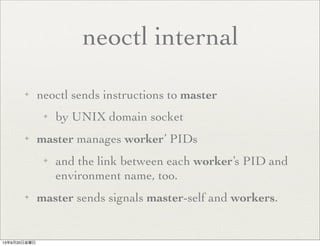

84. neoctl internal
✦ neoctl sends instructions to master
✦ by UNIX domain socket
✦ master manages worker’ PIDs
✦ and the link between each worker’s PID and
environment name, too.
✦ master sends signals master-self and workers.
13年9月20日金曜日

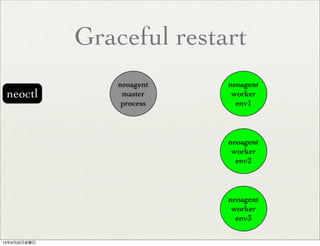

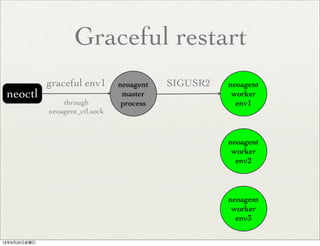

85. Graceful restart
neoctl
neoagent
master
process
neoagent
worker
env1
neoagent
worker
env2
neoagent
worker
env3
13年9月20日金曜日

86. Graceful restart
neoctl
neoagent
master
process

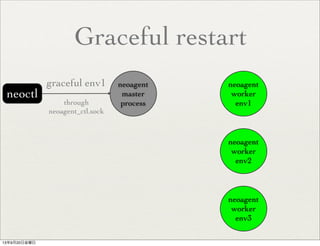

graceful env1 neoagent
worker
env1
neoagent
worker
env2
neoagent
worker
env3
through
neoagent_ctl.sock
13年9月20日金曜日

87. Graceful restart
neoctl
neoagent
master
process
graceful env1 neoagent
worker
env1
neoagent
worker
env2
neoagent
worker
env3
through
neoagent_ctl.sock
SIGUSR2
13年9月20日金曜日

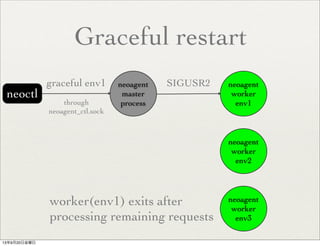

88. Graceful restart
neoctl
neoagent
master
process
graceful env1 neoagent
worker
env1
neoagent
worker
env2
neoagent
worker
env3
through
neoagent_ctl.sock
SIGUSR2
worker(env1) exits after
processing remaining requests
13年9月20日金曜日

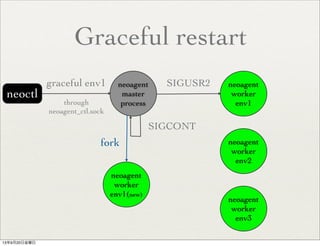

89. Graceful restart
neoctl
neoagent
master
process
graceful env1 neoagent
worker
env1
neoagent
worker
env2
neoagent
worker
env3
through
neoagent_ctl.sock
SIGUSR2
SIGCONT
13年9月20日金曜日

90. Graceful restart
neoctl
neoagent
master
process
graceful env1 neoagent
worker
env1
neoagent
worker
env2
neoagent
worker
env3
through
neoagent_ctl.sock
SIGUSR2
SIGCONT
neoagent
worker
env1(new)
fork
13年9月20日金曜日

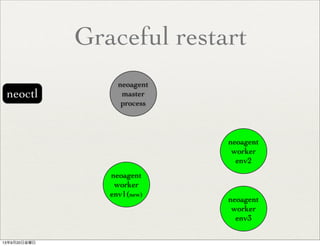

91. Graceful restart
neoctl
neoagent
master
process
neoagent
worker
env2
neoagent
worker
env3
neoagent
worker
env1(new)
13年9月20日金曜日

92. Graceful restart
neoctl
neoagent
master
process
neoagent
worker
env2
neoagent
worker
env3
neoagent
worker
env1(new)
13年9月20日金曜日

93. Online version update
neoctl
neoagent
master
process
neoagent
worker
env1
neoagent
worker
env2
neoagent
worker
env3
13年9月20日金曜日

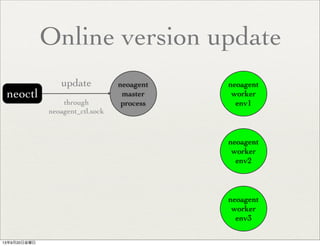

94. Online version update
neoctl
neoagent
master
process
neoagent
worker
env1
neoagent
worker
env2
neoagent
worker
env3
update
through
neoagent_ctl.sock
13年9月20日金曜日

95. Online version update
neoctl
neoagent
master
process
neoagent
worker
env1
neoagent
worker
env2
neoagent
worker
env3
update
through
neoagent_ctl.sock
SIGUSR2
13年9月20日金曜日

96. Online version update
neoctl
neoagent
master
process
neoagent
worker
env1
neoagent
worker
env2
neoagent
worker
env3
update
through
neoagent_ctl.sock
SIGUSR2

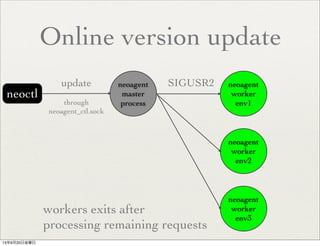

workers exits after
processing remaining requests
13年9月20日金曜日

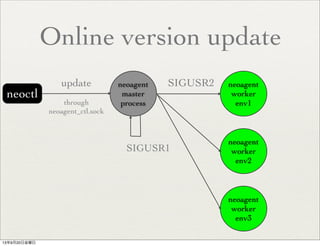

97. Online version update
neoctl
neoagent
master
process
neoagent
worker
env1
neoagent
worker
env2
neoagent
worker
env3
update
through
neoagent_ctl.sock
SIGUSR2
SIGUSR1
13年9月20日金曜日

98. Online version update
neoctl
neoagent
master
process(old)
neoagent
worker
env1(old)
neoagent
worker
env2(old)
neoagent
worker
env3(old)
update
through
neoagent_ctl.sock
SIGUSR2
SIGUSR1

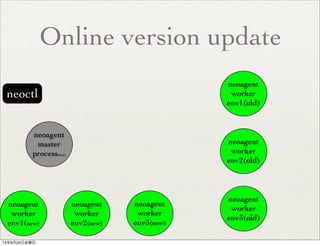

neoagent
worker
env1(new)
neoagent
worker
env2(new)
neoagent
worker
env3(new)
neoagent
master
process(new)
exec
fork
13年9月20日金曜日

99. Online version update
neoctl
neoagent
worker
env1(old)
neoagent
worker
env2(old)
neoagent
worker
env3(old)
neoagent
worker
env1(new)
neoagent
worker
env2(new)
neoagent
worker
env3(new)
neoagent
master
process(new)
13年9月20日金曜日

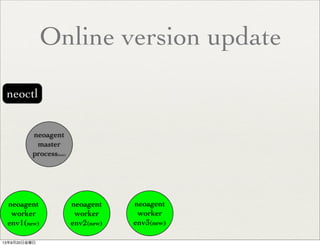

100. Online version update
neoctl
neoagent
worker
env1(new)
neoagent
worker
env2(new)
neoagent
worker
env3(new)
neoagent
master
process(new)
13年9月20日金曜日

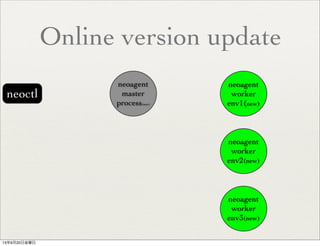

101. neoctl
neoagent
master
process(new)
neoagent
worker
env2(new)
neoagent
worker
env3(new)
neoagent
worker
env1(new)
Online version update
13年9月20日金曜日

102. Controlling neoagent
13年9月20日金曜日

103. Controlling neoagent
with Capistrano！
13年9月20日金曜日

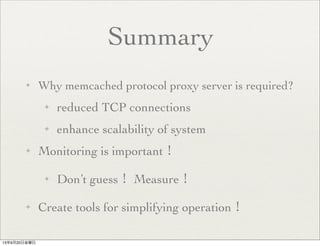

104. Summary
✦ Why memcached protocol proxy server is required?
✦ reduced TCP connections
✦ enhance scalability of system
✦ Monitoring is important！
✦ Don’t guess！ Measure！
✦ Create tools for simplifying operation！
13年9月20日金曜日

105. Thanks!
13年9月20日金曜日
