Lukisan teknik
Dokumen ini menjelaskan tentang alat dan teknik yang digunakan dalam lukisan teknik, termasuk pensel, pembaris, dan jangka lukis, serta jenis-jenis lukisan seperti lukisan geometri dan berkaitan. Ia juga menerangkan langkah-langkah untuk melukis bentuk geometri seperti bulatan, segi empat, dan segi tiga, serta pengenalan kepada unjuran ortografik. Selain itu, informasi tentang proses mendimensi dalam lukisan teknik juga diulas.
Lukisan teknik
- 1.
- 2. Pengenalan • Kerap digunakan dalam bidang kejuruteraan awam, mekanikal, elektrik dan elektronik, nuklear, solar, petrokimia dan sebagainya. • Lukisan Teknik, Ilustrasi, Lukisan Seni. • Lukisan Teknik terbahagi kepada dua iaitu Lukisan Geometri dan Lukisan Berkaitan. Sebelum Berikut Keluar

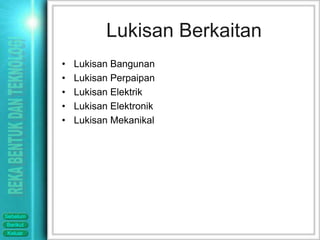

- 3. Lukisan Berkaitan • Lukisan Bangunan • Lukisan Perpaipan • Lukisan Elektrik • Lukisan Elektronik • Lukisan Mekanikal Sebelum Berikut Keluar

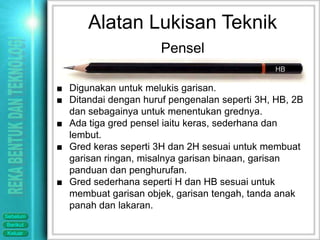

- 4. Alatan Lukisan Teknik Pensel HB ■ Digunakan untuk melukis garisan. ■ Ditandai dengan huruf pengenalan seperti 3H, HB, 2B dan sebagainya untuk menentukan grednya. ■ Ada tiga gred pensel iaitu keras, sederhana dan lembut. ■ Gred keras seperti 3H dan 2H sesuai untuk membuat garisan ringan, misalnya garisan binaan, garisan panduan dan penghurufan. ■ Gred sederhana seperti H dan HB sesuai untuk membuat garisan objek, garisan tengah, tanda anak panah dan lakaran. Sebelum Berikut Keluar

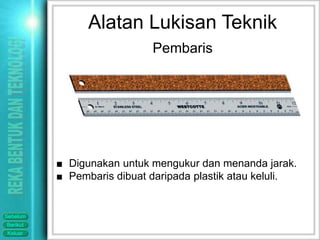

- 5. Alatan Lukisan Teknik Pembaris ■ Digunakan untuk mengukur dan menanda jarak. ■ Pembaris dibuat daripada plastik atau keluli. Sebelum Berikut Keluar

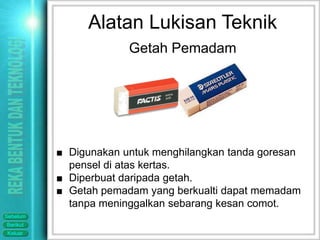

- 6. Alatan Lukisan Teknik Getah Pemadam ■ Digunakan untuk menghilangkan tanda goresan pensel di atas kertas. ■ Diperbuat daripada getah. ■ Getah pemadam yang berkualti dapat memadam tanpa meninggalkan sebarang kesan comot. Sebelum Berikut Keluar

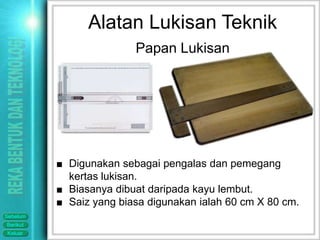

- 7. Alatan Lukisan Teknik Papan Lukisan ■ Digunakan sebagai pengalas dan pemegang kertas lukisan. ■ Biasanya dibuat daripada kayu lembut. ■ Saiz yang biasa digunakan ialah 60 cm X 80 cm. Sebelum Berikut Keluar

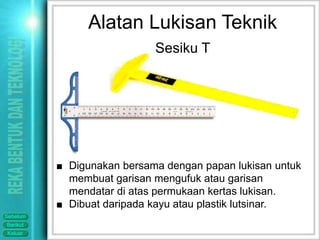

- 8. Alatan Lukisan Teknik Sesiku T ■ Digunakan bersama dengan papan lukisan untuk membuat garisan mengufuk atau garisan mendatar di atas permukaan kertas lukisan. ■ Dibuat daripada kayu atau plastik lutsinar. Sebelum Berikut Keluar
- 9. Alatan Lukisan Teknik Sesiku Set Sesiku Set 30º/60º Sesiku Set 45º ■ Digunakan bersama dengan sesiku T untuk membuat garisan menegak dan garisan condong. ■ Garisan yang dibina bersudut 90º, 60º, 45º dan 30º. ■ Gabungan dua sesiku set boleh melukis garisan Sebelum condong bersudut 15º, 75º, 105º, 135º dan 150º. Berikut Keluar
- 10. Alatan Lukisan Teknik Jangka Lukis ■ Digunakan untuk membina garisan bulatan atau lengkok. ■ Pensel perlu dipasang pada jangka lukis, tetapi ada juga yang menggunakan mata pensel grafik khas. Sebelum ■ Dibuat daripada keluli atau plastik. Berikut Keluar

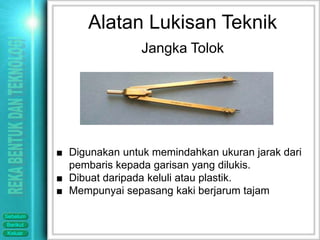

- 11. Alatan Lukisan Teknik Jangka Tolok ■ Digunakan untuk memindahkan ukuran jarak dari pembaris kepada garisan yang dilukis. ■ Dibuat daripada keluli atau plastik. ■ Mempunyai sepasang kaki berjarum tajam Sebelum Berikut Keluar
- 12. Alatan Lukisan Teknik Kertas Lukisan SMK RAJA LOPE NOR RASHID 34250 TANJONG PIANDANG ■ Digunakan untuk membuat lakaran. ■ Boleh didapati dalam beberapa saiz iaitu: A0 (1189 mm X 841 mm) A1 (841 mm X 594 mm) A2 (594 mm X 420 mm) A3 (420 mm X 297 mm) Sebelum A4 (297 mm X 210 mm) Berikut Keluar

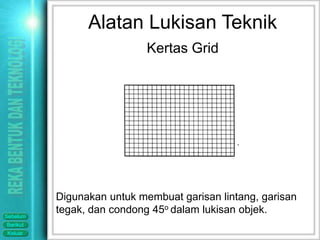

- 13. Alatan Lukisan Teknik Kertas Grid Digunakan untuk membuat garisan lintang, garisan Sebelum tegak, dan condong 45o dalam lukisan objek. Berikut Keluar
- 14. Alatan Lukisan Teknik Kertas Isogrid Digunakan untuk membuat garisan condong bersudut 30o dan lukisan isometrik. Sebelum Berikut Keluar
- 15.

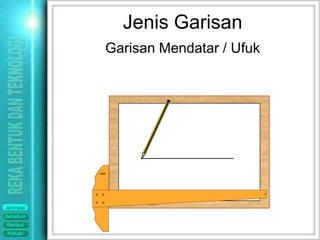

- 16. Jenis Garisan Garisan Mendatar / Ufuk HMS Animasi Sebelum Berikut Keluar
- 17. Jenis Garisan Garisan Menegak HMS Animasi Sebelum Berikut Keluar

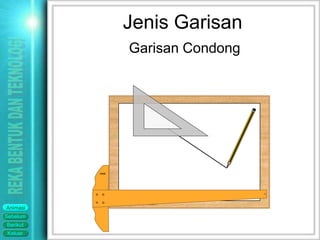

- 18. Jenis Garisan Garisan Condong HMS Animasi Sebelum Berikut Keluar

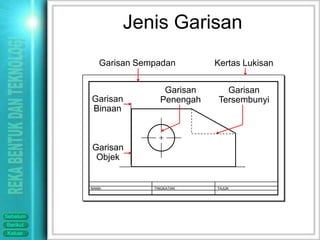

- 19. Jenis Garisan Garisan Sempadan Kertas Lukisan Garisan Garisan Garisan Penengah Tersembunyi Binaan Garisan Objek NAMA TINGKATAN TAJUK Sebelum Berikut Keluar

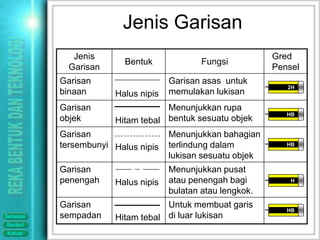

- 20. Jenis Garisan Jenis Gred Bentuk Fungsi Garisan Pensel Garisan Garisan asas untuk 2H binaan Halus nipis memulakan lukisan Garisan Menunjukkan rupa HB objek Hitam tebal bentuk sesuatu objek Garisan Menunjukkan bahagian tersembunyi Halus nipis terlindung dalam HB lukisan sesuatu objek Garisan Menunjukkan pusat penengah Halus nipis atau penengah bagi H bulatan atau lengkok. Garisan Untuk membuat garis HB Sebelum sempadan Hitam tebal di luar lukisan Berikut Keluar

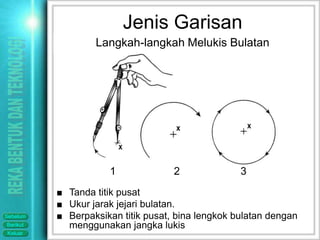

- 21. Jenis Garisan Langkah-langkah Melukis Bulatan 1 2 3 ■ Tanda titik pusat ■ Ukur jarak jejari bulatan. Sebelum ■ Berpaksikan titik pusat, bina lengkok bulatan dengan Berikut menggunakan jangka lukis Keluar
- 22. Jenis Garisan Langkah-langkah melukis Segi empat 1 2 3 C D A B A B ■ Bina garisan mendatar. ■ Tandakan jarak AB ■ Tandakan jarak AC dan BD sebagai tinggi segiempat ■ Bina garisan yang menghubungkan titik A dengan titik C dan titik B dengan titik D Sebelum ■ Bina garisan yang menghubungkan titik C dengan titik Berikut D hingga terbentuk segiempat. Keluar

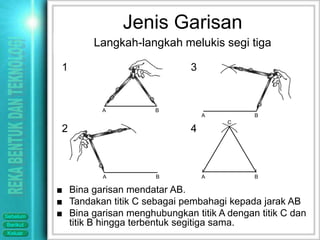

- 23. Jenis Garisan Langkah-langkah melukis segi tiga 1 3 A B A B C 2 4 A B A B ■ Bina garisan mendatar AB. ■ Tandakan titik C sebagai pembahagi kepada jarak AB Sebelum ■ Bina garisan menghubungkan titik A dengan titik C dan Berikut titik B hingga terbentuk segitiga sama. Keluar

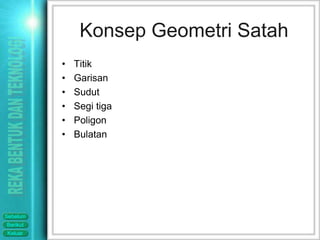

- 24. Konsep Geometri Satah • Titik • Garisan • Sudut • Segi tiga • Poligon • Bulatan Sebelum Berikut Keluar

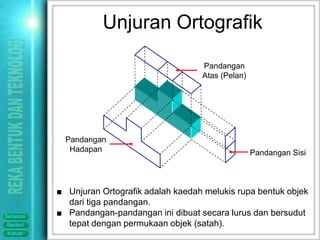

- 25. Unjuran Ortografik Pandangan Atas (Pelan) Pandangan Hadapan Pandangan Sisi ■ Unjuran Ortografik adalah kaedah melukis rupa bentuk objek dari tiga pandangan. Sebelum ■ Pandangan-pandangan ini dibuat secara lurus dan bersudut Berikut tepat dengan permukaan objek (satah). Keluar

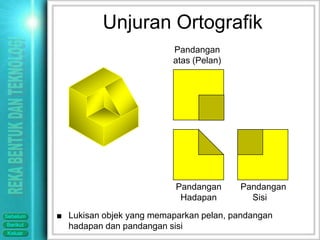

- 26. Unjuran Ortografik Pandangan atas (Pelan) Pandangan Pandangan Hadapan Sisi Sebelum ■ Lukisan objek yang memaparkan pelan, pandangan Berikut hadapan dan pandangan sisi Keluar

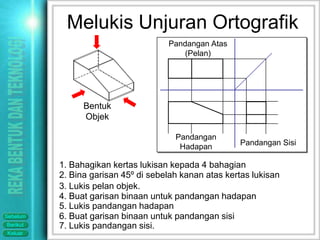

- 27. Melukis Unjuran Ortografik Pandangan Atas (Pelan) Bentuk Objek Pandangan Hadapan Pandangan Sisi 1. Bahagikan kertas lukisan kepada 4 bahagian 2. Bina garisan 45º di sebelah kanan atas kertas lukisan 3. Lukis pelan objek. 4. Buat garisan binaan untuk pandangan hadapan 5. Lukis pandangan hadapan Sebelum 6. Buat garisan binaan untuk pandangan sisi Berikut 7. Lukis pandangan sisi. Keluar

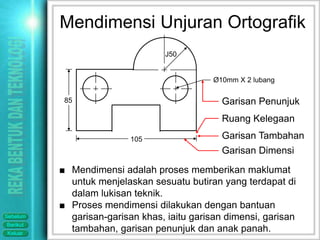

- 28. Mendimensi Unjuran Ortografik J50 Ø10mm X 2 lubang 85 Garisan Penunjuk Ruang Kelegaan 105 Garisan Tambahan Garisan Dimensi ■ Mendimensi adalah proses memberikan maklumat untuk menjelaskan sesuatu butiran yang terdapat di dalam lukisan teknik. ■ Proses mendimensi dilakukan dengan bantuan Sebelum garisan-garisan khas, iaitu garisan dimensi, garisan Berikut Keluar tambahan, garisan penunjuk dan anak panah.
