Dokumen tersebut membahas tentang konsep-konsep dasar listrik seperti arus listrik, hukum Ohm, rangkaian arus searah dan bolak-balik, serta komponen-komponen dasar seperti resistor, induktor, dan kapasitor. Secara ringkas, dokumen tersebut menjelaskan sifat-sifat fisika dasar dari arus listrik dan komponen-komponen rangkaian listrik.

1. LISTRIK
DINAMIS
KELOMPOK 7
Beity Lestari
Clara Egidia
Elvira Eka Utami

2.  ARUS
LISTRIK
Arus listrik adalah aliran muatan-muatan listrik dari tempat
yang memiliki potensial listrik tinggi ke tempat yang mempunyai
potensial listrik rendah.
Secara matematis dapat dituliskan sebagai berikut :
Banyaknya muatan listrik yang mengalir tiap satuan luas
penampang konduktor disebut dengan rapat arus listrik (s)
I =
𝑞
𝑡
s =
𝐼
𝐴

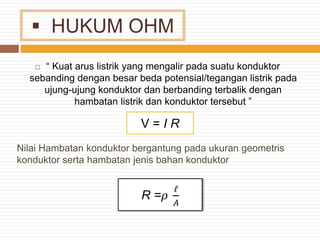

3.  HUKUM OHM
 “ Kuat arus listrik yang mengalir pada suatu konduktor
sebanding dengan besar beda potensial/tegangan listrik pada
ujung-ujung konduktor dan berbanding terbalik dengan
hambatan listrik dan konduktor tersebut ”
Nilai Hambatan konduktor bergantung pada ukuran geometris
konduktor serta hambatan jenis bahan konduktor
V = I R
R =𝜌
ℓ
𝐴

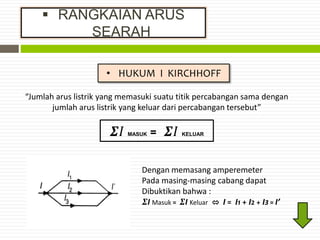

4.  RANGKAIAN ARUS
SEARAH
“Jumlah arus listrik yang memasuki suatu titik percabangan sama dengan
jumlah arus listrik yang keluar dari percabangan tersebut”
𝜮𝐼 MASUK = 𝜮𝐼 KELUAR
• HUKUM I KIRCHHOFF
Dengan memasang amperemeter
Pada masing-masing cabang dapat
Dibuktikan bahwa :
𝜮I Masuk = 𝜮I Keluar ⬄ I = I1 + I2 + I3 = I’

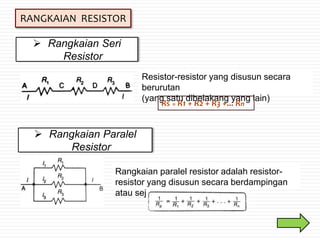

5. RANGKAIAN RESISTOR
 Rangkaian Seri
Resistor
Resistor-resistor yang disusun secara
berurutan
(yang satu dibelakang yang lain)
RS = R1 + R2 + R3 +... Rn
 Rangkaian Paralel
Resistor
Rangkaian paralel resistor adalah resistor-
resistor yang disusun secara berdampingan
atau sejajar

6.  Gaya Gerak Listrik
(GGL)
Gaya gerak listrik didefinisikan sebagai energi yang digunakan untuk
mengalirkan muatan tiap satuan muatan listrik.
• HUKUM II KIRCHHOFF
Hukum II kirchhoff berkaitan dengan tegangan dan
gaya gerak listrik pada rangkaian listrik tertutup, jumlah
aljabar gaya listrik dengan penurunan tegangan sama
dengan nol.
𝜮ℇ + 𝜮IR = 0
 Daya Listrik
Besar energi listrik yang dilepaskan tiap satuan waktu
P = V I =
𝑽 𝟐
𝑹
= 𝑰 𝟐 R

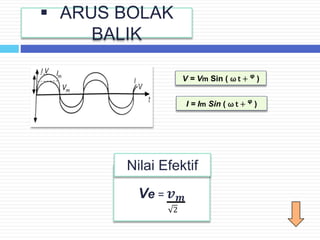

7.  ARUS BOLAK
BALIK
V = Vm Sin ( ω t + ᵠ )
I = Im Sin ( ω t + ᵠ )
Ve = 𝒗 𝒎
2
Nilai Efektif

8. 1. Rangkaian Induktif 2. Rangkaian Resistif
3. Rangkaian Kapasitif
3. Rangkaian Seri R-L-C
4. Resonasi

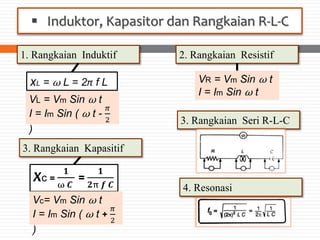

 Induktor, Kapasitor dan Rangkaian R-L-C
xL = ω L = 2π f L
VL = Vm Sin ω t
I = Im Sin ( ω t -
𝜋
2
)
VR = Vm Sin ω t
I = Im Sin ω t
Xc =
𝟏
ω 𝑪
=
𝟏
𝟐π 𝒇 𝑪
Vc= Vm Sin ω t
I = Im Sin ( ω t +
𝜋
2
)
