Il documento descrive le principali tipologie di reti informatiche: rete a bus, rete ad anello, rete a stella e reti peer to peer, evidenziando i vantaggi e svantaggi di ciascuna. Le reti a bus sono economiche ma poco affidabili; le reti ad anello offrono prestazioni uniformi ma sono poco diffuse; le reti a stella sono scalabili e affidabili, ma richiedono molti cavi. Le reti peer to peer permettono una gestione decentralizzata ma ogni utente deve possedere competenze tecniche adeguate.

1. a BUS o in linea retta
ad ANELLO
a STELLA
PEER TO PEER
LE PRINCIPALI
TIPOLOGIE DI RETI

2. • La più semplice ed
economica da
implementare, è
costituita da un cavo
dorsale a cui vengono
collegati i computer
come se fossero
vestiti appesi. Alle
estremità del cavo
vengono posti
particolari tappi detti
terminatori.
LE RETI A BUS

3. VANTAGGI:
• economica
• semplice da
realizzare
• facilmente
ampliabile
SVANTAGGI:
poco affidabile
numero max di
nodi limitato
decadimento
prestazioni in caso
di traffico
LE RETI A BUS

4. LE RETI AD ANELLO
• È costituita da cavi
speciali che collegano tra
loro i vari computer
formando un cerchio
chiuso
• I dati trasmessi scorrono
in un solo senso, la
trasmissione si intende
terminata quando le
informazioni, dopo un
intero ciclo, ritornano al
mittente.

5. LE RETI AD ANELLO
VANTAGGI:
• stesse possibilità
per i nodi di
trasmettere
• le prestazioni non
decadono
aumentando i nodi
SVANTAGGI:
scarsamente
diffusa, poco
economica
In taluni casi difetta
in affidabilità

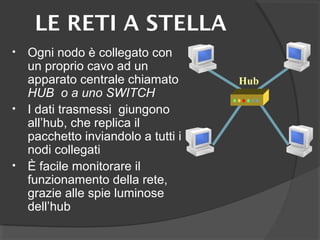

6. LE RETI A STELLA
• Ogni nodo è collegato con
un proprio cavo ad un
apparato centrale chiamato
HUB o a uno SWITCH
• I dati trasmessi giungono
all’hub, che replica il
pacchetto inviandolo a tutti i
nodi collegati
• È facile monitorare il
funzionamento della rete,
grazie alle spie luminose
dell’hub
Hub

7. LE RETI A STELLA
VANTAGGI:
• molto diffusa,
componenti economici
• nessuna interruzione
in caso di guasti ad un
cavo/nodo
• facilmente scalabile
SVANTAGGI:
consistente utilizzo di
cavi
blocco completo in
caso di guasto
dell’hub
Switch

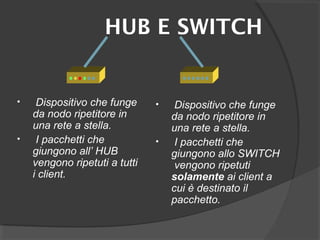

8. HUB E SWITCH
• Dispositivo che funge
da nodo ripetitore in
una rete a stella.
• I pacchetti che
giungono all’ HUB
vengono ripetuti a tutti
i client.
• Dispositivo che funge
da nodo ripetitore in
una rete a stella.
• I pacchetti che
giungono allo SWITCH
vengono ripetuti
solamente ai client a
cui è destinato il
pacchetto.

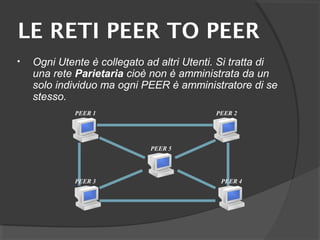

9. LE RETI PEER TO PEER
• Ogni Utente è collegato ad altri Utenti. Si tratta di
una rete Parietaria cioè non è amministrata da un
solo individuo ma ogni PEER è amministratore di se
stesso.
PEER 1 PEER 2
PEER 3 PEER 4
PEER 5

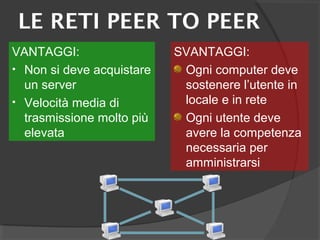

10. LE RETI PEER TO PEER
VANTAGGI:
• Non si deve acquistare
un server
• Velocità media di
trasmissione molto più
elevata
SVANTAGGI:
Ogni computer deve
sostenere l’utente in
locale e in rete
Ogni utente deve
avere la competenza
necessaria per
amministrarsi
