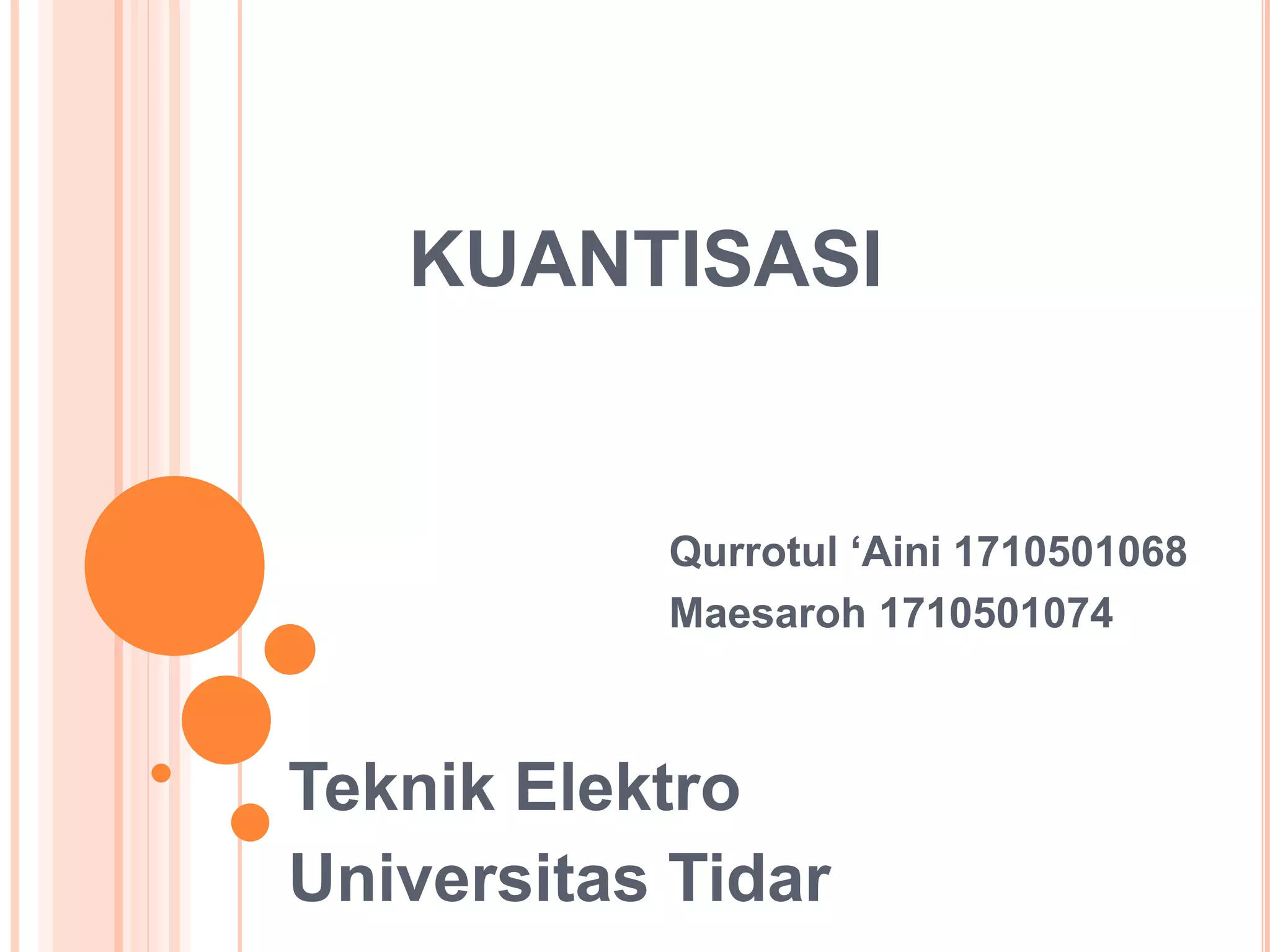

1. KUANTISASI
Qurrotul ‘Aini 1710501068
Maesaroh 1710501074
Teknik Elektro
Universitas Tidar

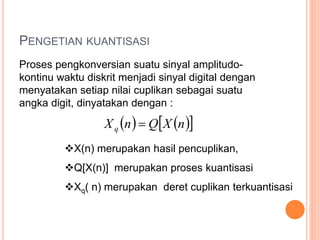

2. PENGETIAN KUANTISASI
Proses pengkonversian suatu sinyal amplitudo-
kontinu waktu diskrit menjadi sinyal digital dengan
menyatakan setiap nilai cuplikan sebagai suatu
angka digit, dinyatakan dengan :
    nXQnXq 
X(n) merupakan hasil pencuplikan,
Q[X(n)] merupakan proses kuantisasi
Xq( n) merupakan deret cuplikan terkuantisasi

3. KONSEP KUANTISASI (LANJUTAN)
Pada kasus sinyal digital, sinyal diskrit hasil proses
sampling diolah lebih lanjut. Sinyal hasil sampling
dibandingkan nilai threshold tertentu sesuai level –
level digital yang dikehendaki.
Apabila nilai sampel > threshold maka nilai digitalnya
mengikuti nilai integer diatasnya,
tetapi nilai sampel < threshold maka nilai digital
mengikuti nilai integer dibawahnya.
Proses ini dikenal sebagai kuantisasi dalam analog
to-digital conversion (ADC).
3

4. 4

5. 5

6. KESALAHAN KUANTISASI/
Kebisingan Kuantisasi /Galat Kuantisasi/
Error Kuantisasi
( eq(n) )
 Diperoleh dari kesalahan yang ditampilkan
oleh sinyal bernilai kontinu dengan
himpunan tingkat nilai diskrit berhingga.
 Sec Matematis, merupakan deret dari
selisih nilai terkuantisasi dengan nilai
cuplikan yang sebenarnya.
eq(n) = Xq (n) – X (n)
6

7. KUANTISASI SINYAL SINUSOIDA
7
0

2
3
4
-
-2
-3
-4
0 T 2T 3T 4T 5T 6T 7T 8T 9T t
Amplitudo
Cuplikan
Terkuantisasi Xq(nT)
Sampel
Terkuantisasi
Sampel analog
Aslinya Xa(t)
Tingkat
kuantisasi
Diskritsasi
amplitudo
Diskritsasi waktu

Langkah
kuantisasi
Interval
Pengkuanti
sasi

8. X(n)=0,9n
Xa(t)=0,9t
n1 2 3 4 5 6 7 80
1,0
0,8
0,6
0,4
0,2
T
T=1s
1 2 3 4 5 6 7 8
0,1
0,2
0,3
0,4
0,5
0,6
0,7
0,8
0,9
1,0
0 n
Tingk. Kuantisasi
L=jml tingkatan
kuantisasi
 Langkah
kuantisasi
Xq(n)
Xa(t)=0,9t
1
minmax



L
XX
8

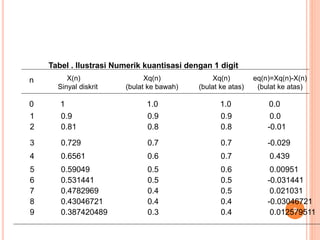

9. n X(n)
Sinyal diskrit
Xq(n)
(bulat ke bawah)
Xq(n)
(bulat ke atas)
eq(n)=Xq(n)-X(n)
(bulat ke atas)
0 1 1.0 1.0 0.0
1 0.9 0.9 0.9 0.0
2 0.81 0.8 0.8 -0.01
3 0.729 0.7 0.7 -0.029
4 0.6561 0.6 0.7 0.439
5 0.59049 0.5 0.6 0.00951
6 0.531441 0.5 0.5 -0.031441
7 0.4782969 0.4 0.5 0.021031
8 0.43046721 0.4 0.4 -0.03046721
9 0.387420489 0.3 0.4 0.012579511
Tabel . Ilustrasi Numerik kuantisasi dengan 1 digit
9

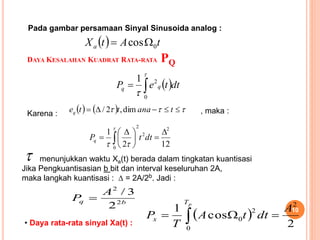

10. DAYA KESALAHAN KUADRAT RATA-RATA PQ
 dtteP qq 

 0
21
      tanatteq dim,2/
122
1 2
2
2
0






 
  dttPq


  tAtXa 0cos
10
Karena : , maka :
Pada gambar persamaan Sinyal Sinusoida analog :
menunjukkan waktu Xa(t) berada dalam tingkatan kuantisasi
Jika Pengkuantisasian b bit dan interval keseluruhan 2A,
maka langkah kuantisasi :  = 2A/2b. Jadi :
bq
A
P 2
2
2
3/

• Daya rata-rata sinyal Xa(t) :
  
pT
x
A
dttA
T
P
0
2
2
0
2
cos
1

