1. Konstruktivni elementi u
arhitekturi

2. Konstruktivni elementi su oni elementi koji sačinjavaju
konstrukciju neke građevine. Dijele se u dvije skupine:
• VERTIKALNI KONSTRUKTIVNI ELEMENTI (elementi nosača, uloga
im je da nose neki teret, tvore bočne granice građevine)
 zid
 stup
 stub
• HORIZONTALNI KONSTRUKTIVNI ELEMENTI (elementi
tereta, uloga im je da zatvaraju neki volumen, tvore gornju
granicu)
 strop
 svod
 kupola
 svod

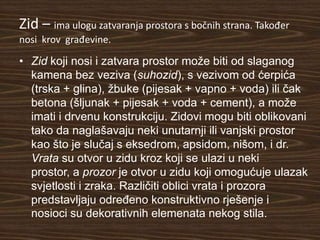

3. Zid – ima ulogu zatvaranja prostora s bočnih strana. Također
nosi krov građevine.
• Zid koji nosi i zatvara prostor može biti od slaganog
kamena bez veziva (suhozid), s vezivom od ćerpića
(trska + glina), žbuke (pijesak + vapno + voda) ili čak
betona (šljunak + pijesak + voda + cement), a može
imati i drvenu konstrukciju. Zidovi mogu biti oblikovani
tako da naglašavaju neki unutarnji ili vanjski prostor
kao što je slučaj s eksedrom, apsidom, nišom, i dr.
Vrata su otvor u zidu kroz koji se ulazi u neki
prostor, a prozor je otvor u zidu koji omogućuje ulazak
svjetlosti i zraka. Različiti oblici vrata i prozora
predstavljaju određeno konstruktivno rješenje i
nosioci su dekorativnih elemenata nekog stila.

4. Stup

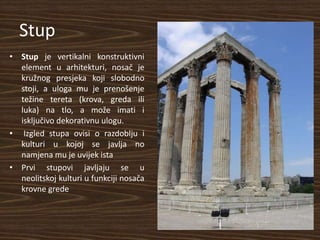

• Stup je vertikalni konstruktivni
element u arhitekturi, nosač je
kružnog presjeka koji slobodno
stoji, a uloga mu je prenošenje
težine tereta (krova, greda ili
luka) na tlo, a može imati i
isključivo dekorativnu ulogu.

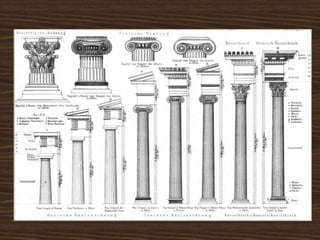

• Izgled stupa ovisi o razdoblju i
kulturi u kojoj se javlja no
namjena mu je uvijek ista
• Prvi stupovi javljaju se u
neolitskoj kulturi u funkciji nosača
krovne grede

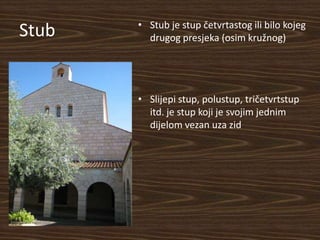

7. • Stub je stup četvrtastog ili bilo kojeg
Stub drugog presjeka (osim kružnog)

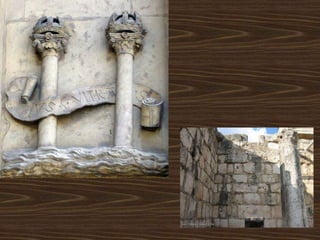

• Slijepi stup, polustup, tričetvrtstup
itd. je stup koji je svojim jednim
dijelom vezan uza zid

9. Luk je konstruktivni i dekorativni element u arhitekturi. On
predstavlja gornji završetak otvora u zidu ili među stupovima
obično izveden tehnikom svođenja.
• Postoji dosta vrsta
lukova, najbitniji su
POLUKRUŽNI i ŠILJASTI
luk. Šiljasti luk se razvio
iz polukružnog kada je
zamijedeno da se
uporabom ovog luka
može postidi veda
vertikala luka.

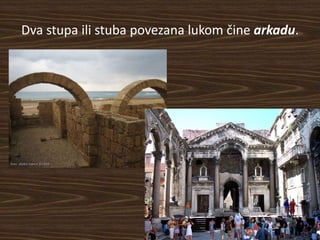

10. Dva stupa ili stuba povezana lukom čine arkadu.

11. Strop
• Strop je dio međukatne
konstrukcije koji zatvara
prostoriju s gornje strane.
• Strop horizontalno zatvara
gornji dio prostora
• Strop ima estetsku
svrhu, ali i toplinsku i
zvučnu izolaciju.
• Stropovi se najčešde
boje, ali mogu se i
oslikati što je bio čest
slučaj u prošlosti.

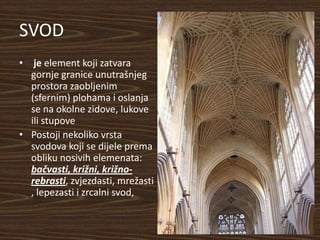

12. SVOD
• je element koji zatvara
gornje granice unutrašnjeg
prostora zaobljenim
(sfernim) plohama i oslanja
se na okolne zidove, lukove
ili stupove
• Postoji nekoliko vrsta
svodova koji se dijele prema
obliku nosivih elemenata:
bačvasti, križni, križno-
rebrasti, zvjezdasti, mrežasti
, lepezasti i zrcalni svod,

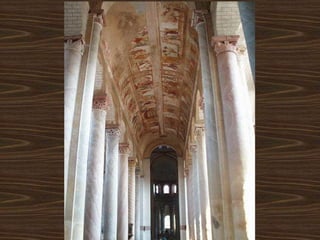

13. Bačvasti svod
• nastaje kada se dvije
kolonade stupova
povežu lukovima
(pojasnicama) i spoje
tako da tvore kontinuirani
polukružni svod.
• Bačvasti svod vizualno
znači veoma
čvrsto, stabilno
omeđivanje gornje
granice prostora jer se
potisci zaobljeno
spuštaju na bočne strane

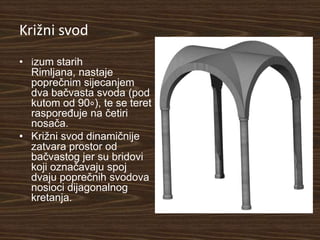

15. Križni svod
• izum starih
Rimljana, nastaje
poprečnim sijecanjem
dva bačvasta svoda (pod
kutom od 90∘), te se teret
raspoređuje na četiri
nosača.
• Križni svod dinamičnije
zatvara prostor od
bačvastog jer su bridovi
koji označavaju spoj
dvaju poprečnih svodova
nosioci dijagonalnog
kretanja.

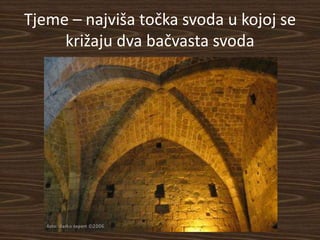

16. Tjeme – najviša točka svoda u kojoj se
križaju dva bačvasta svoda

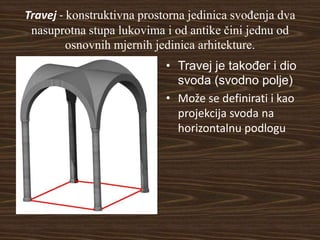

17. Travej - konstruktivna prostorna jedinica svođenja dva
nasuprotna stupa lukovima i od antike čini jednu od
osnovnih mjernih jedinica arhitekture.
• Travej je također i dio
svoda (svodno polje)
• Može se definirati i kao
projekcija svoda na
horizontalnu podlogu

18. Križno – rebrasti svod
• nastaje kad se bridovi
križnog svoda učvrste
rebrima koja preuzimaju
teret.
• Stupovi su povezani
šiljastim lukovima koji
zbog smanjenog bočnog
potiska omoguduju da
nosači budu viši i vitkiji, a
presjek svoda šiljast.
Tjeme svoda postaje više.

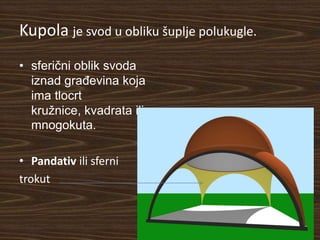

19. Kupola je svod u obliku šuplje polukugle.
• sferični oblik svoda
iznad građevina koja
ima tlocrt
kružnice, kvadrata ili
mnogokuta.
• Pandativ ili sferni
trokut

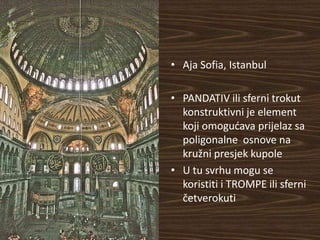

20. • Aja Sofia, Istanbul
• PANDATIV ili sferni trokut
konstruktivni je element
koji omogudava prijelaz sa
poligonalne osnove na
kružni presjek kupole
• U tu svrhu mogu se
koristiti i TROMPE ili sferni
četverokuti

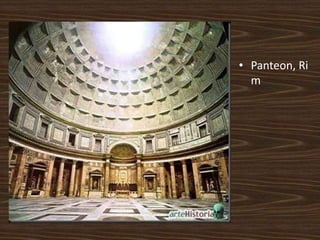

21. • Panteon, Ri
m

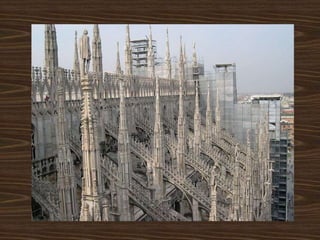

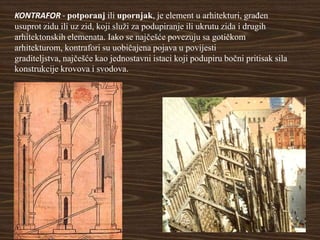

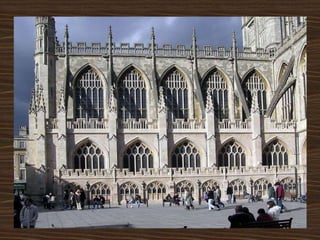

22. KONTRAFOR - potporanj ili upornjak, je element u arhitekturi, građen
usuprot zidu ili uz zid, koji služi za podupiranje ili ukrutu zida i drugih
arhitektonskih elemenata. Iako se najčešće povezuju sa gotičkom
arhitekturom, kontrafori su uobičajena pojava u povijesti
graditeljstva, najčešće kao jednostavni istaci koji podupiru bočni pritisak sila
konstrukcije krovova i svodova.
