Prezentacija obuhvaća utjecaj antike na renesansnu arhitekturu, konstruktivna rješenja, analizu Tempietta - idealne građevine i analizu renesansne palače Farnese.
Tijekom školske godine 2010/2011 realiziran je projekt Moj kvart s učenicima prirodoslovno-matematičke gimnazije. Projekt je inspiriran kulturno-antropološkom studijom Kvartovska spika dr. sci. Valentine Zrnić Gulin.
1. Alberti:
Pročelje S.Andree
u Mantovi,
početak gradnje
1472.
Utjecaj antike i mjere
Arhitekti su proučavali antičku rimsku arhitekturu i
Vitruvijev rukopis De architettura libri decem.
Utjecaj antike se može prepoznati na motivima,
konstruktivnim rješenjama i arhitektonskim elementima.
Antički uzori potaknli su arhitekte i umjetnike na
istraživanja proporcija i objavljivanje tekstova.
Alberti je bio arhitekt i
teoretičar, autor
traktata o slikarstvu,
kiparstvu i arhitekturi.
Na pročelju crkve
S.Andrea u Mantovi mogu
se prepoznati citati
antičke arhitekture:
zabat, slavoluk, pilastri
i kazetirani bačvasti
svod.
Sebi1 / Public domain
inkub0/Publicdomain
Autor Sailko - Vlastito djelo
postavljača, CC BY 2.5,
https://commons.wikimedia.org/w/in
dex.php?curid=907839
Brunelleschieva crkva S. Spirito ima oblik bazilike.
Srednji brod je povišen i zatvoren ravnim (kazetiranim)
stropom. Glavni brod je arkadama odijeljen od bočnih
brodova. Kapiteli stupova ponavljaju korintski motiv. Na
tlocrtu građevine prepoznatljiv je kvadrat koji se
koristi kao modul.
U oblikovanju kapele Pazzi
može se prepoznati primjena
zlatnog reza. Dekorativni
elementi u unutrašnjosti su
minimalni i svedeni na
geometrijske oblike i
arhitektonske elemente
(pilastri), kombinacije
materijala, plitke reljefe
Brunelleschi:
S. Spirito,
početak gradnje
1434.
glavni brod
bazilikalno
osvjetljenje
arkade
Bramanteov Tempietto evocira antiku nazivom (Mali
hram), oblikom (antički kružni hramovi), elementima
(kolonada stupova, arhitrav s triglifima i metopama).
JTSH26 / CC BY-SA
(https://creativeco
mmons.org/licenses/
by-sa/4.0
Brunelleschi:
Kapela Pazzi,
1433.
Bramante:
Tempietto
1504.
zabat
slavoluk
pilastar
bačvasti
svod
2. Bramante:
Tempietto ili
Mali hram,
1504.
stup
arhitrav
balustrada
niša
kupola
lanterna
pilastar
tlocrt
Tempietta
Idejno
rješenje
trga koje
nikad nije
realizirano
Idealna
građevina
JTSH26 / CC BY-SA
(https://creativecommons.org/licenses/by-sa/4.0)
Idealna renesansna
građevina je građevina
centralnog tlocrta
(krug, kvadrat)
nadsvođena kupolom. Na
Bramanteovom rješenju
prepoznajemo krug kao
osnovu. Osnovni oblik
građevine možemo
rekonstruirati s dva
valjka i polukuglom.
Sama građevina sastoji
se od kripte (ispod
razine tla), prizemnog
dijela i kata s
kupolom.
Tempietto je sagrađen
unutar samostana S.
Pietro in Montorio na
brdu Janikulu na
mjestu na kojem je
prema vjerovanju
mučen i ubijen Sv.
Petar.
Samostanski kompleks s
Tempiettom smještenim
u unutarnjem dvorištu
Raphael / Public domain
Sličnost s
Tempiettom na
idejnom rješenju
idealne građevine
na Rafaelovoj
slici Zaruke iz
1504.

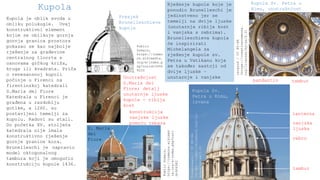

3. Kupola Rješenje kupole koje je
ponudio Brunelleschi je
jedinstveno jer se
temelji na dvije ljuske
(unutarnja riblja kost
i vanjska s rebrima).
Brunelleschieva kupola
će inspirirati
Michelangela za
rješenje kupole sv.
Petra u Vatikanu koja
se također sastoji od
dvije ljuske –
unutarnje i vanjske
Fczarnowski/CCBY-SA
(https://creativecommons.org/lic
enses/by-sa/3.0)
Kupola je oblik svoda u
obliku polukugle. Ovaj
konstruktivni element
kojim se oblikuje gornja
gornja granica prostora
pokazao se kao najbolje
rješenje za građevine
centralnog tlocrta s
osnovama grčkog križa,
kruga ili kvadrata. Priča
o renesansnoj kupoli
počinje u Firenci na
firentinskoj katedrali
S.Maria del Fiore
isogood/CCBY-SA
(https://creativecommons.
org/licenses/by-sa/4.0)
Katedrala u Firenci je
građena u razdoblju
gotike, a 1260. su
postavljeni temelji za
kupolu. Radovi su stali.
Do početka XV. stoljeća
katedrala nije imala
konstruktivno rješenje
gornje granice kora.
Brunelleschi je napravio
model oktogonalnog
tambura koji je omogućio
konstrukciju kupole 1436.
Unutrašnjost
S.Maria del
Fiore; detalj
unutarnje ljuske
kupole - riblja
kost
PublicDomain,
https://commons.wikimed
ia.org/w/index.php?curi
d=904982
konstrukcija
vanjske ljuske
pomoću rebara
Public
Domain,
https://commo
ns.wikimedia.
org/w/index.p
hp?curid=3496
8220
Presjek
Brunelleschieve
kupole
S. Maria
del
Fiore
tambur
lanterna
vanjska
ljuska
rebro
tamburpandantiv
Kupola Sv.
Petra u Rimu,
izvana
Kupola Sv. Petra u
Rimu, unutrašnjost

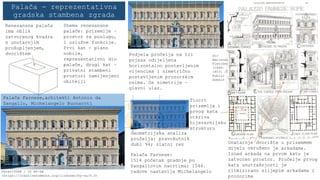

4. Palača Farnese,arhitekti Antonio da
Sangallo, Michelangelo Buonaroti
Palača - reprezentativna
gradska stambena zgrada
dva kata i
prizemlje
Renesansna palača
ima oblik
zatvorenog kvadra
s unutarnjim
prošupljenjem,
dvorištem
Shema renesansne
palače: prizemlje –
prostor za poslugu,
i uslužne funkcije.
Prvi kat - piano
nobile,
reprezentativni dio
palače, drugi kat –
privatni stambeni
prostori namijenjeni
obitelji
Palača Farnese:
1514 početak gradnje po
Sangallovim nacrtima; 1546.
radove nastavlja Michelangelo
Sir
Banister
Fletcher
(1866-
1953) /
Public
domain
Podjela pročelja na tri
pojasa odijeljena
horizontalno postavljenim
vijencima i simetrično
postavljenim prozorskim
osima. Os simetrije –
glavni ulaz.
Unutarnje dvorište u prizemnom
dijelu okruženo je arkadama.
Iznad arkada na prvom katu je
zatvoren prostor. Pročelje prvog
kata unutrašnjosti je
ritmizirano slijepim arkadama i
prozorima
Geometrijska analiza
pročelja: pravokutnik
dubl √4; zlatni rez
Tlocrt
prizemlja i
prvog kata
otkriva
hijerarhijsku
strukturu
Peter1936F / CC BY-SA
(https://creativecommons.org/licenses/by-sa/4.0)
