Memasang Unit Generator Pembangkit
Memahami pemasangan unit generator pembangkit
Teknik Pembangkit Listrik
1st
Class
Semester 2

Teknologi dan Rekayasa
Perencanaan pembangkitan tenaga
listrik

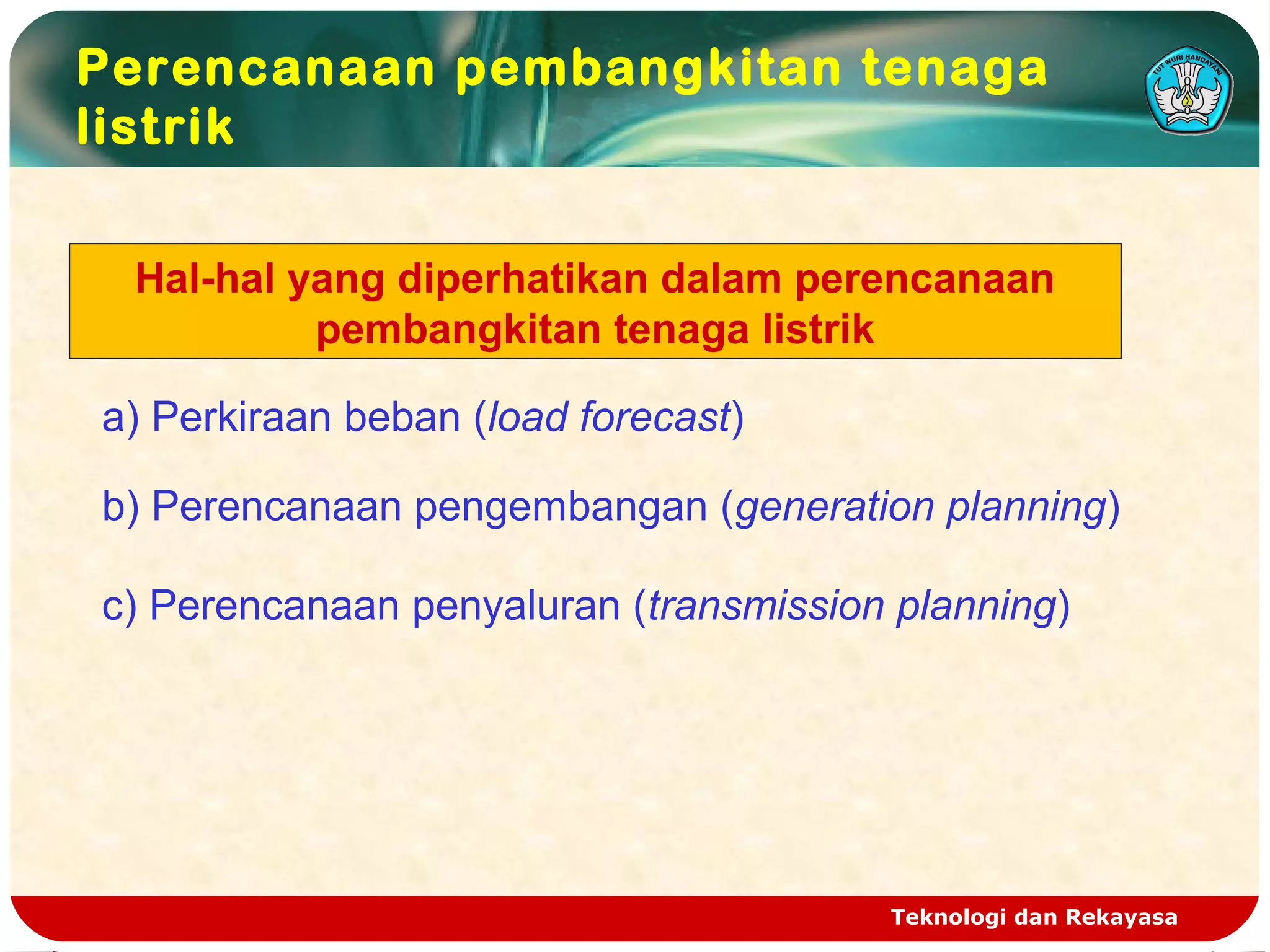

Hal-hal yang diperhatikan dalam perencanaan
pembangkitan tenaga listrik
a) Perkiraan beban (load forecast)
b) Perencanaan pengembangan (generation planning)
c) Perencanaan penyaluran (transmission planning)

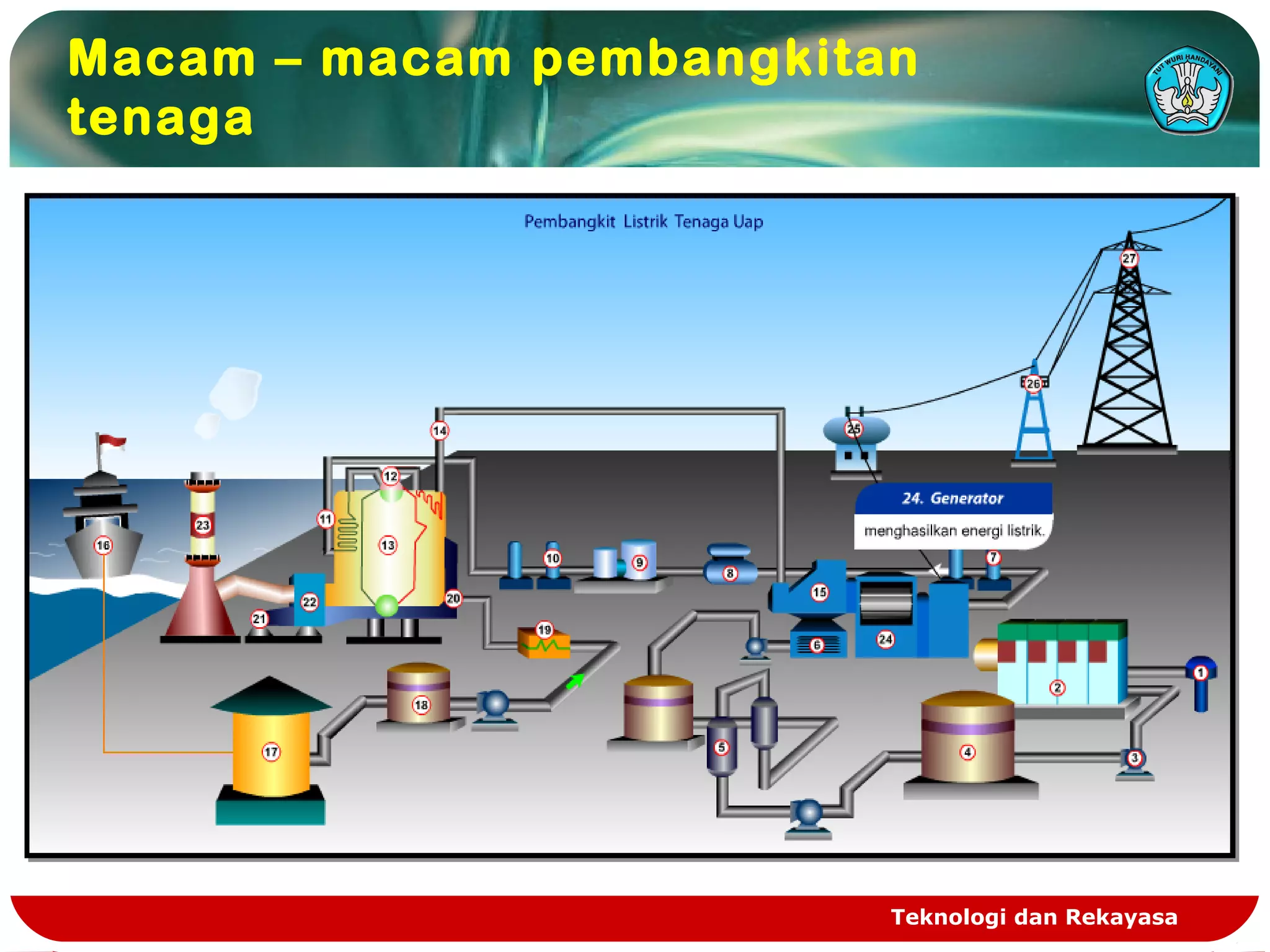

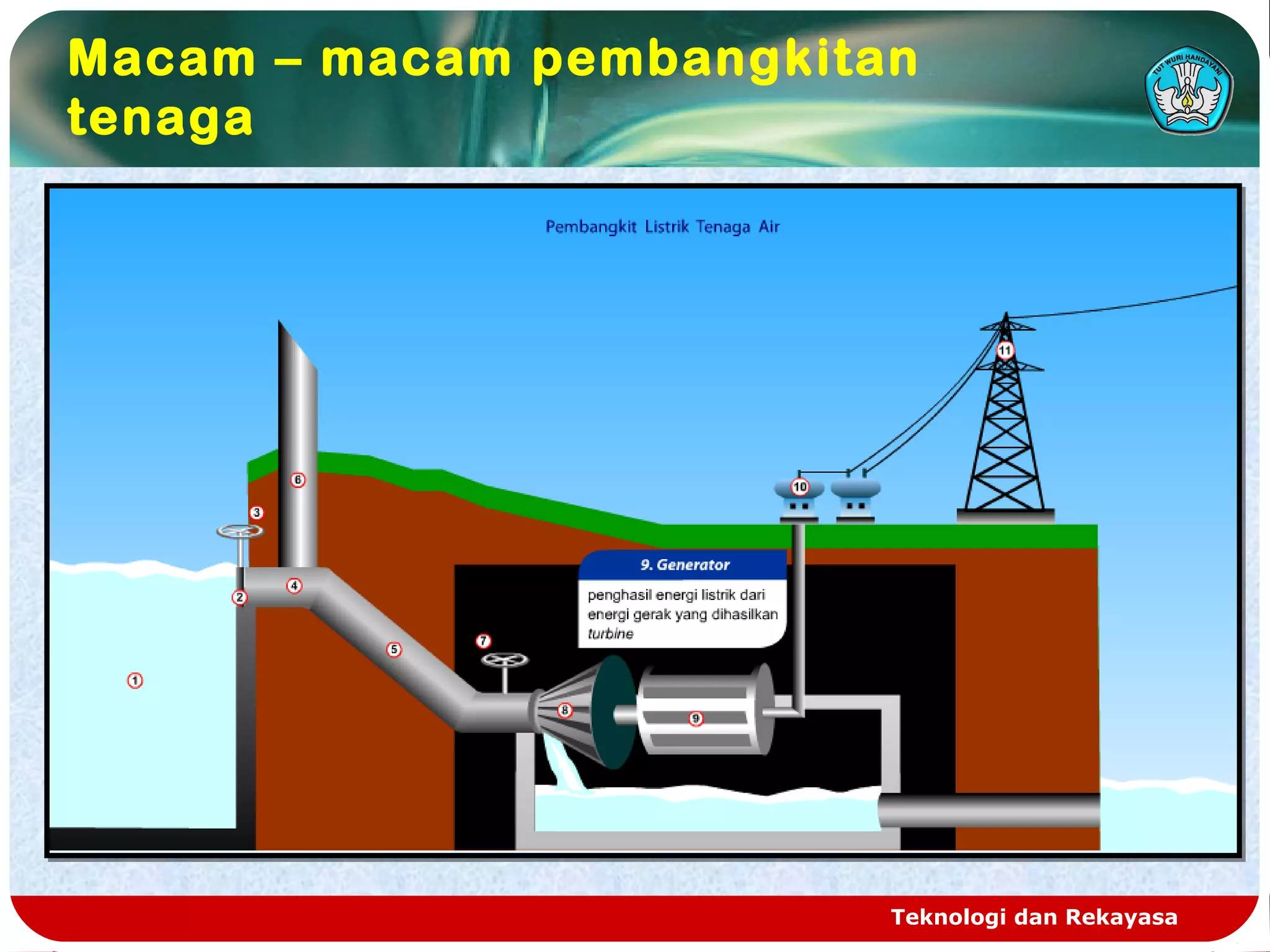

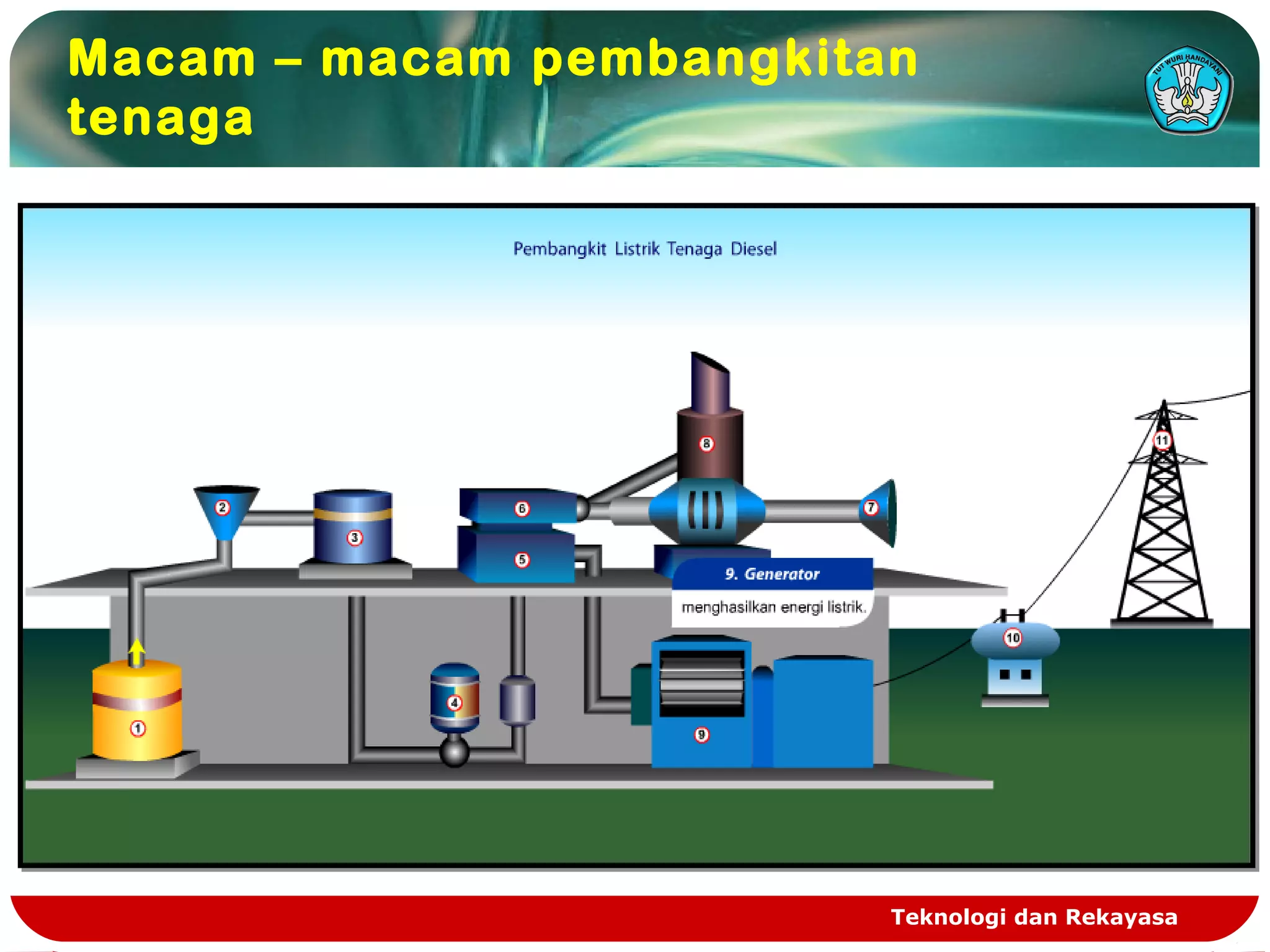

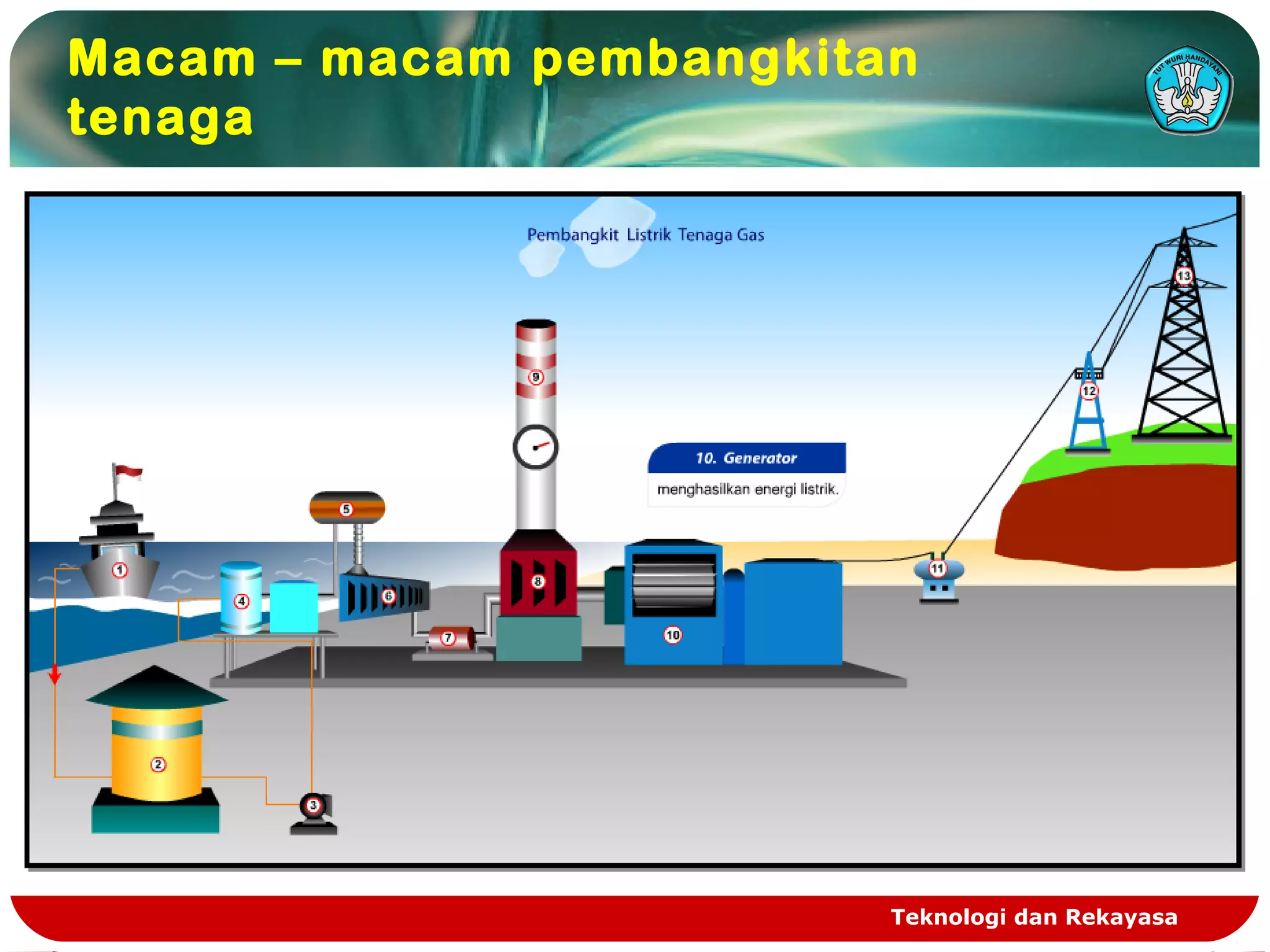

Macam – macam pembangkitan
tenaga

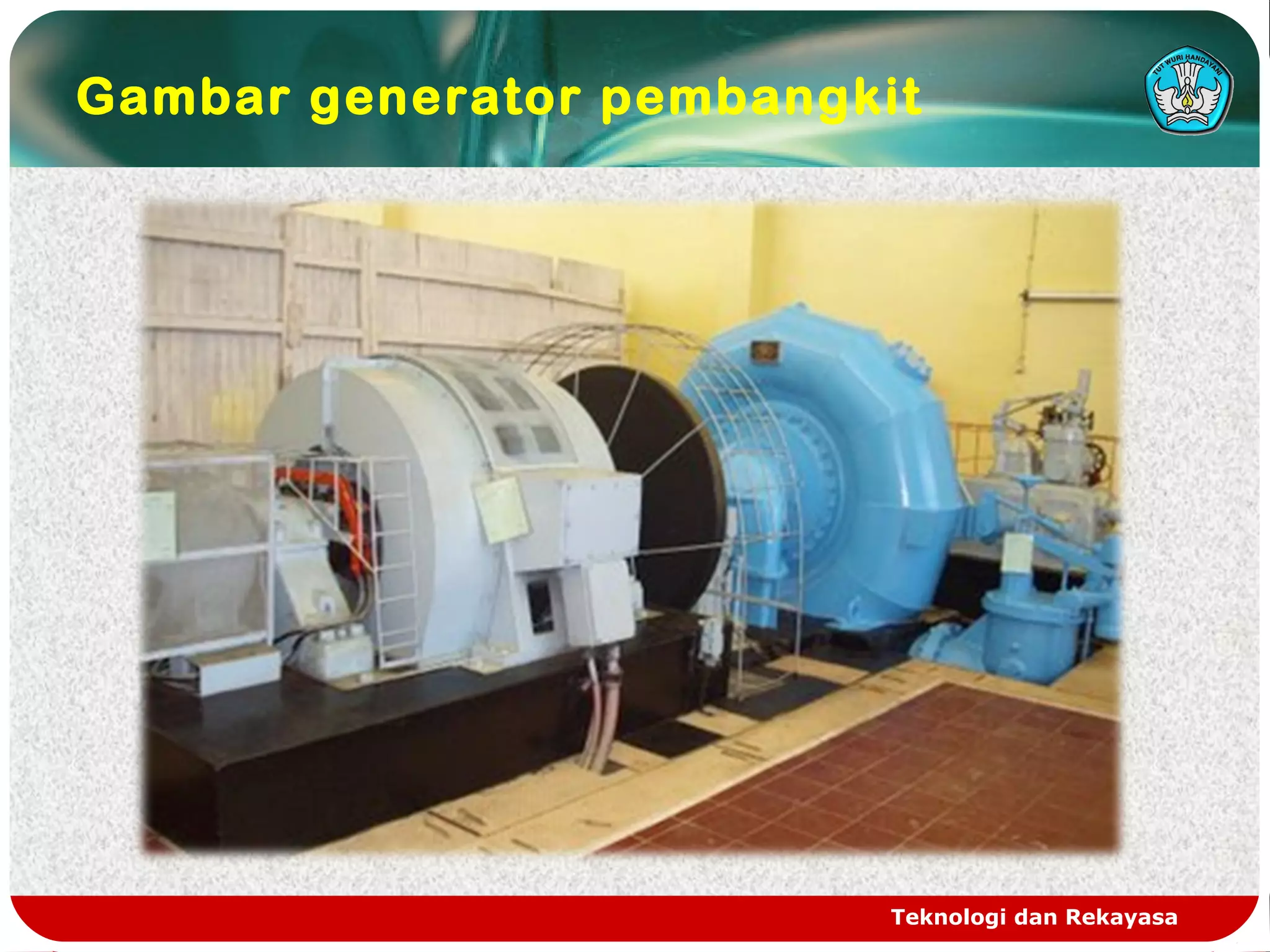

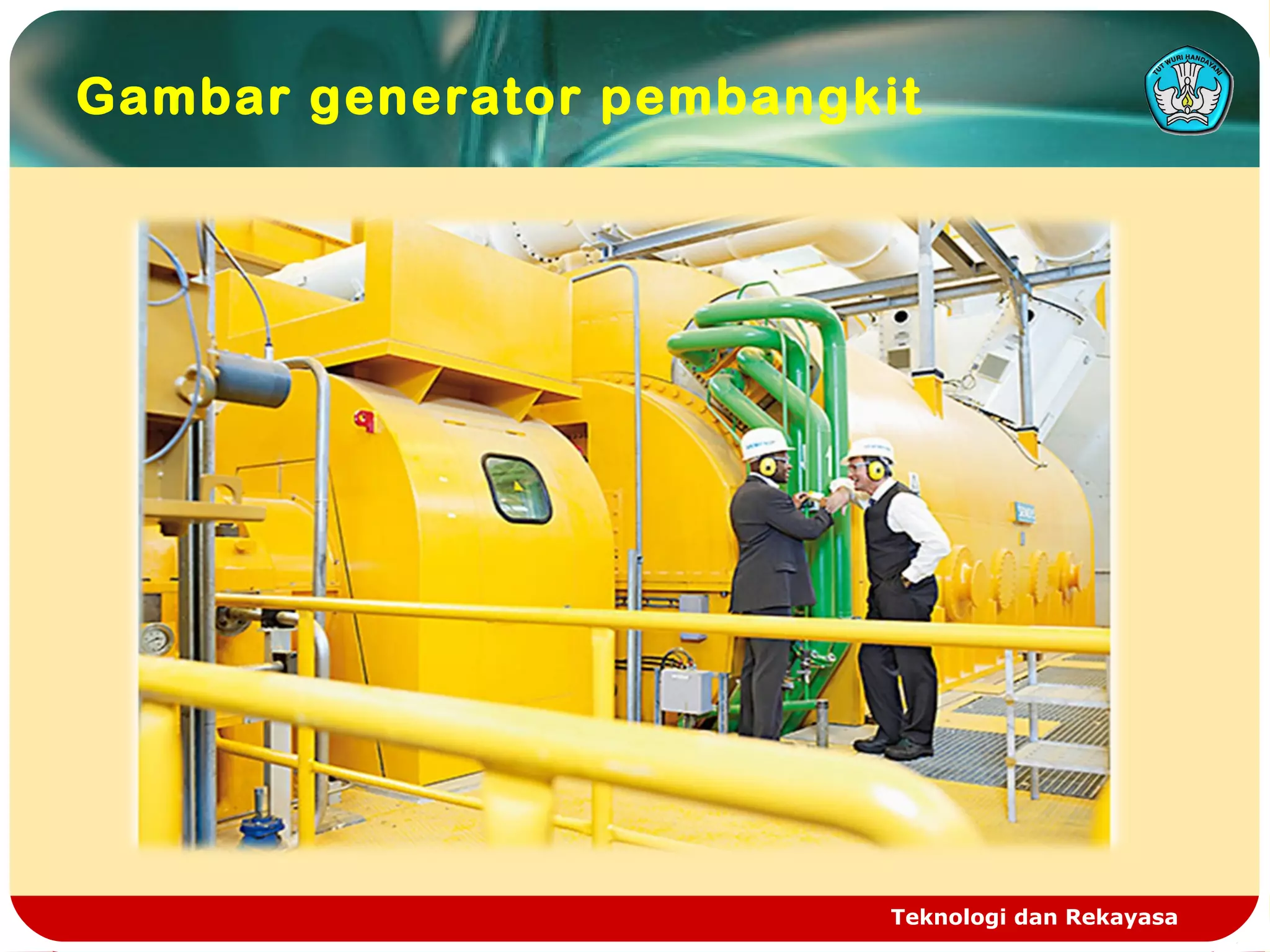

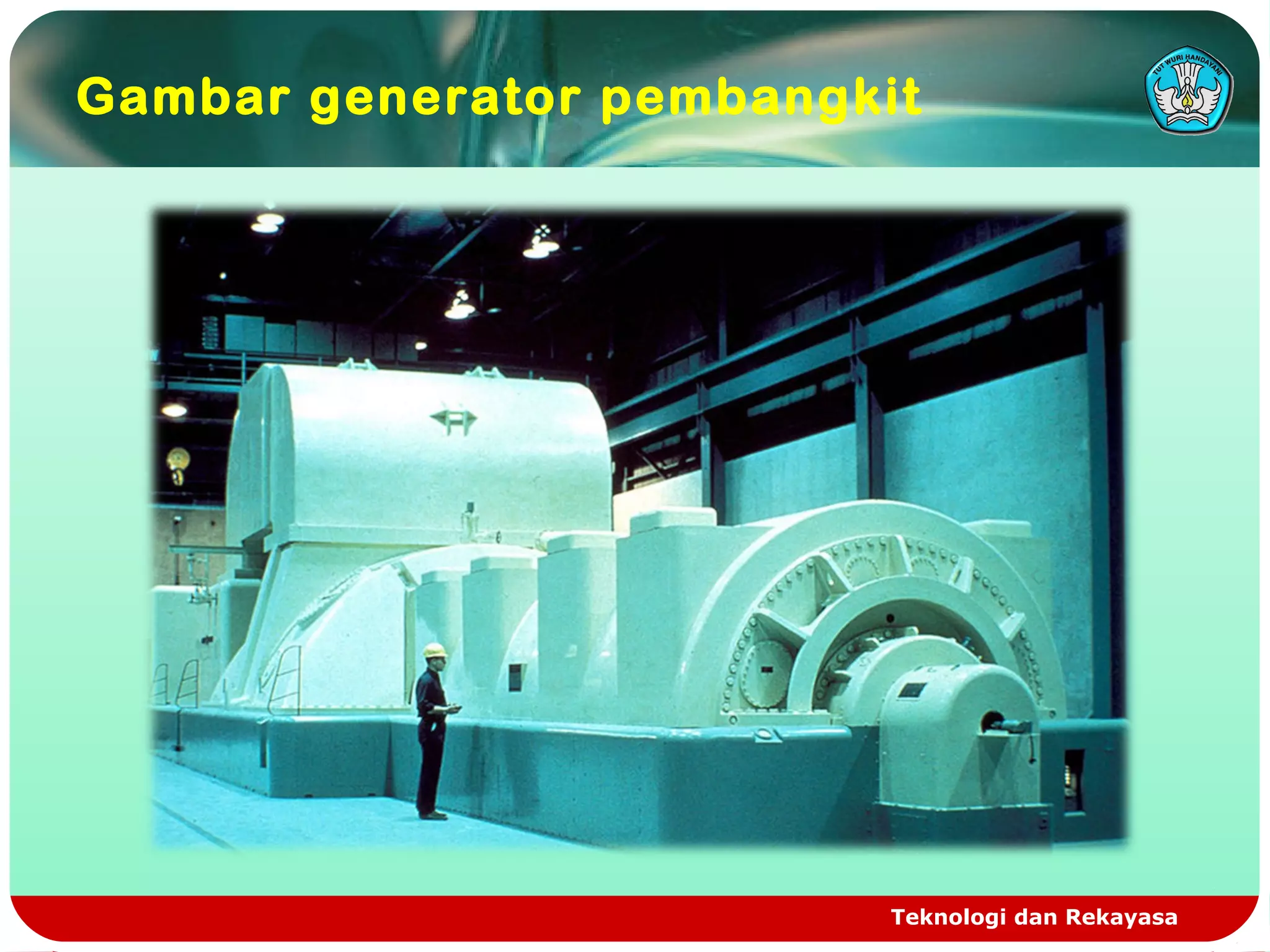

Gambar generator pembangkit

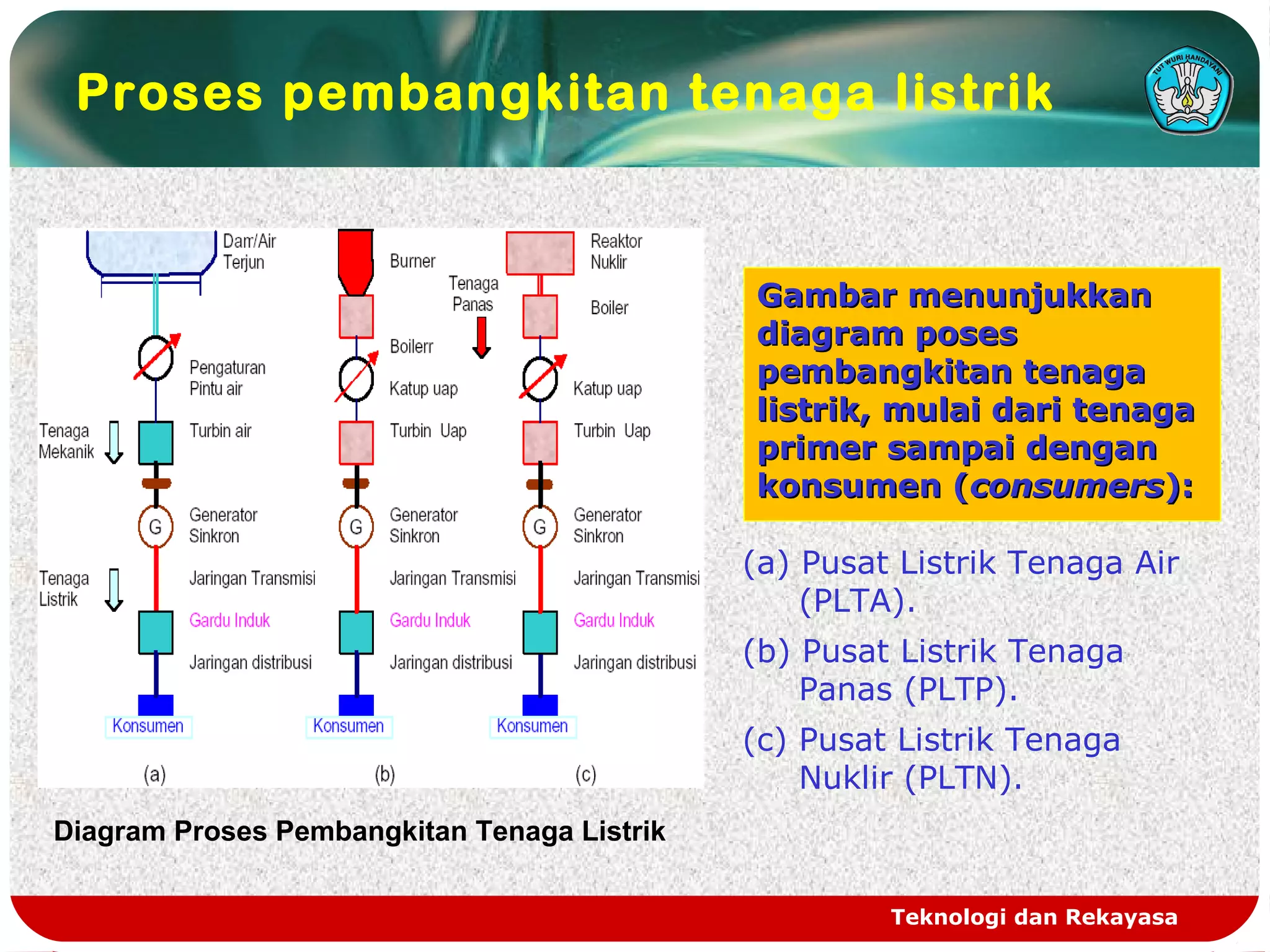

Proses pembangkitan tenaga

Gambar menunjukkanGambar menunjukkan
diagram posesdiagram poses
pembangkitan tenagapembangkitan tenaga
listrik, mulai dari tenagalistrik, mulai dari tenaga
primer sampai denganprimer sampai dengan
konsumen (konsumen (consumersconsumers):):
Diagram Proses Pembangkitan Tenaga Listrik
Proses pembangkitan tenaga listrik
(a) Pusat Listrik Tenaga Air
(PLTA).
(b) Pusat Listrik Tenaga
Panas (PLTP).
(c) Pusat Listrik Tenaga
Nuklir (PLTN).

Komponen GeneratorKomponen Generator

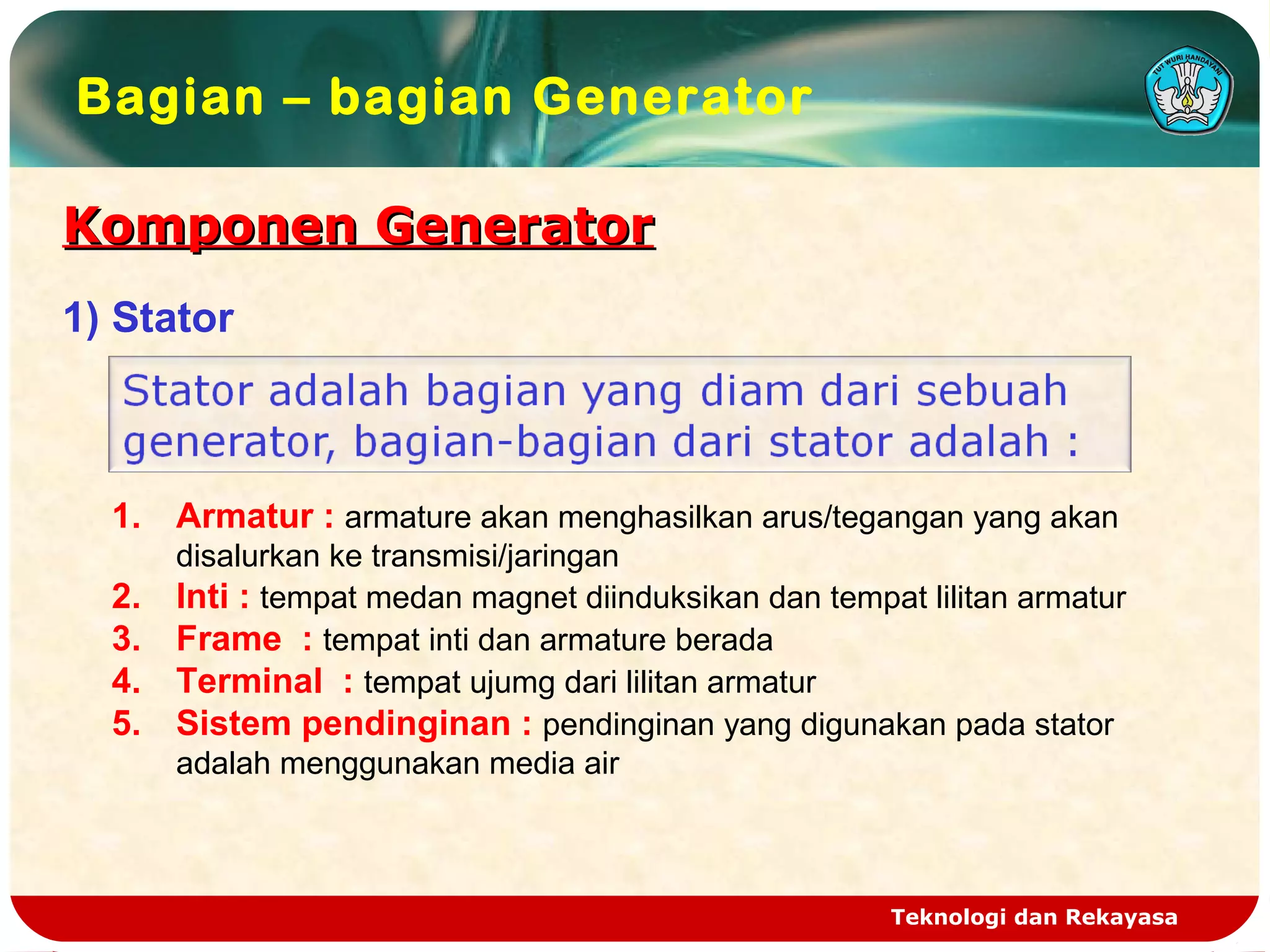

Bagian – bagian Generator
1) Stator
1. Armatur : armature akan menghasilkan arus/tegangan yang akan
disalurkan ke transmisi/jaringan
2. Inti : tempat medan magnet diinduksikan dan tempat lilitan armatur
3. Frame : tempat inti dan armature berada
4. Terminal : tempat ujumg dari lilitan armatur
5. Sistem pendinginan : pendinginan yang digunakan pada stator
adalah menggunakan media air

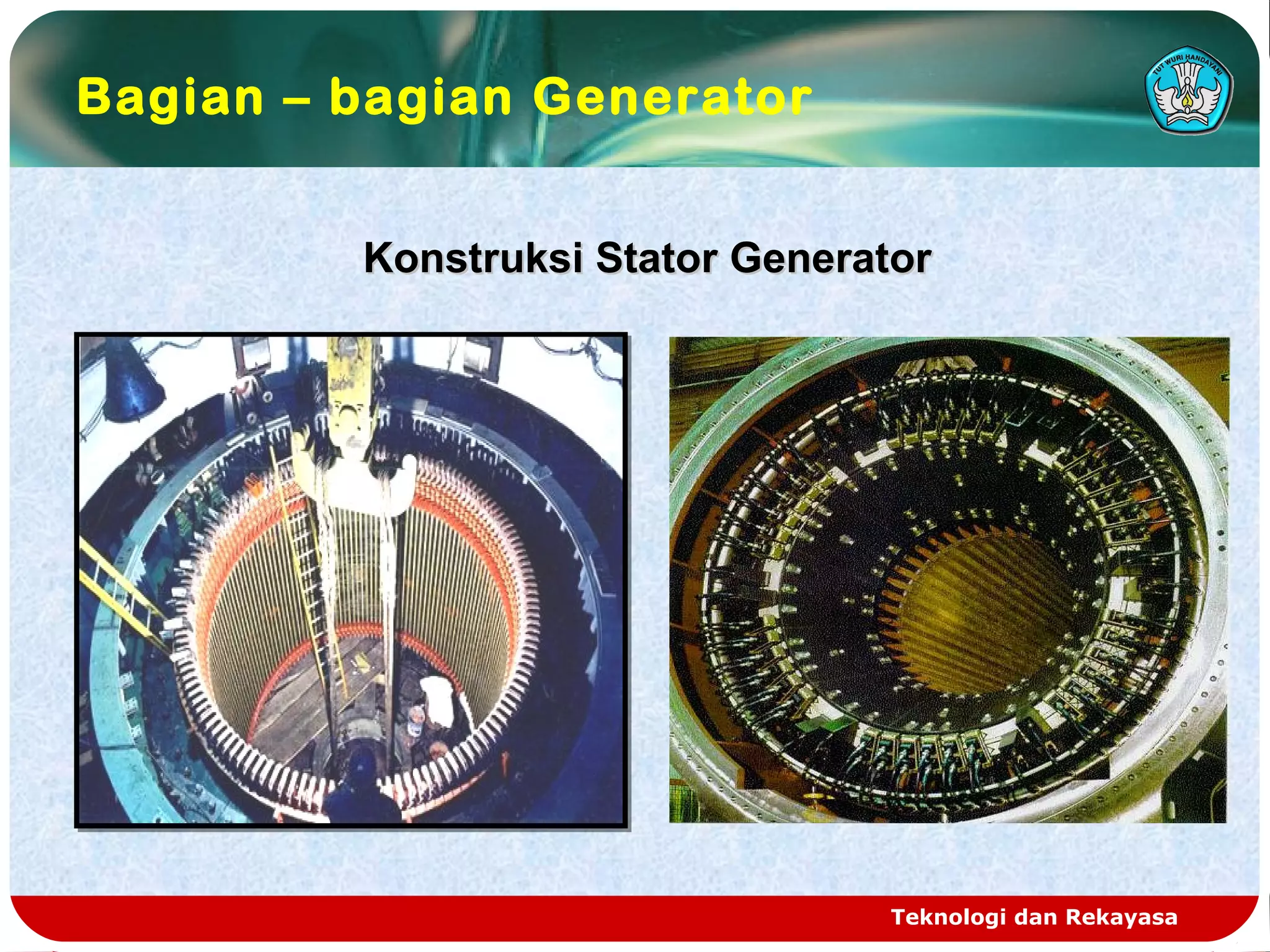

Konstruksi Stator GeneratorKonstruksi Stator Generator

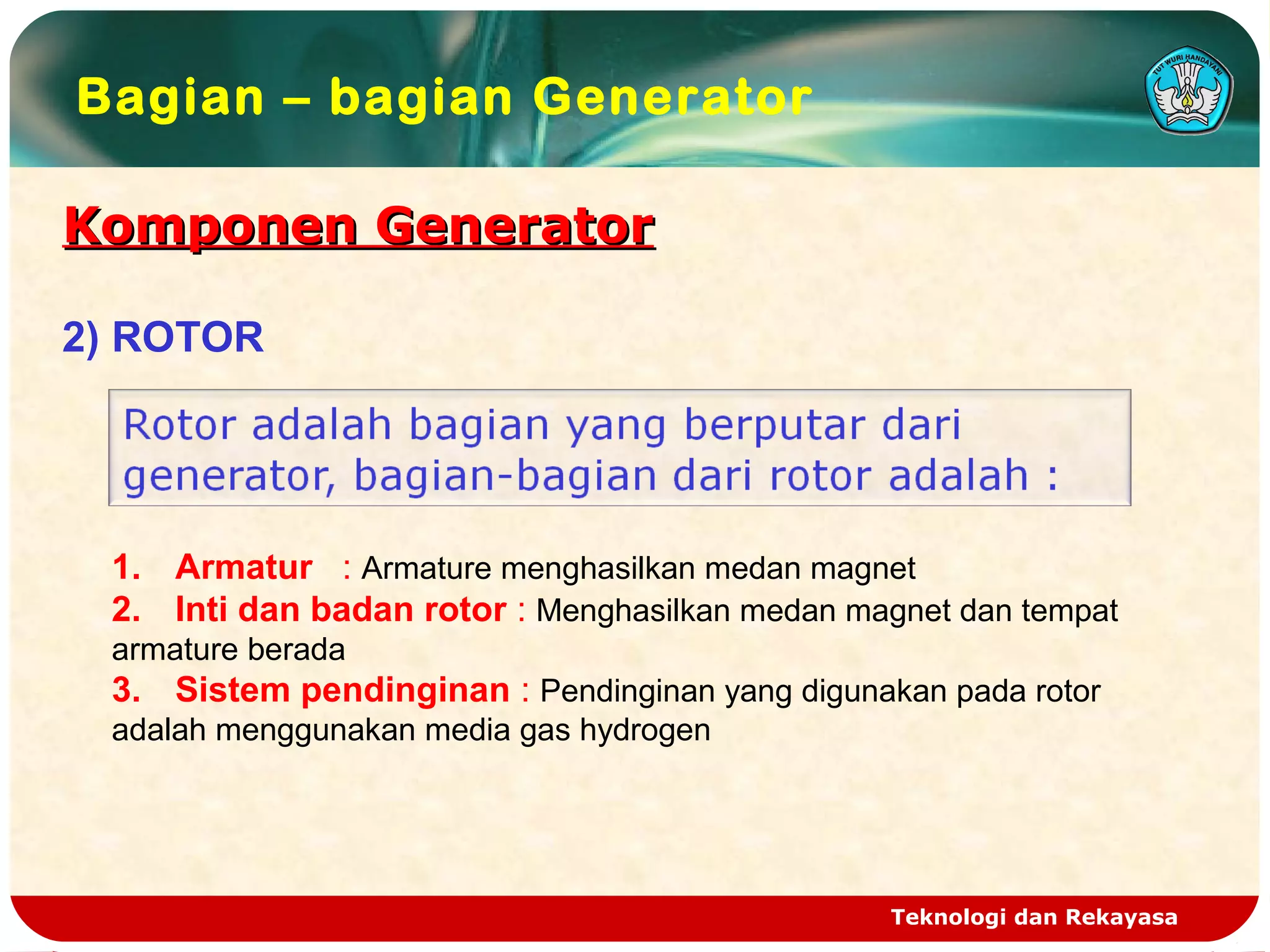

2) ROTOR
1. Armatur : Armature menghasilkan medan magnet
2. Inti dan badan rotor : Menghasilkan medan magnet dan tempat
armature berada
3. Sistem pendinginan : Pendinginan yang digunakan pada rotor
adalah menggunakan media gas hydrogen

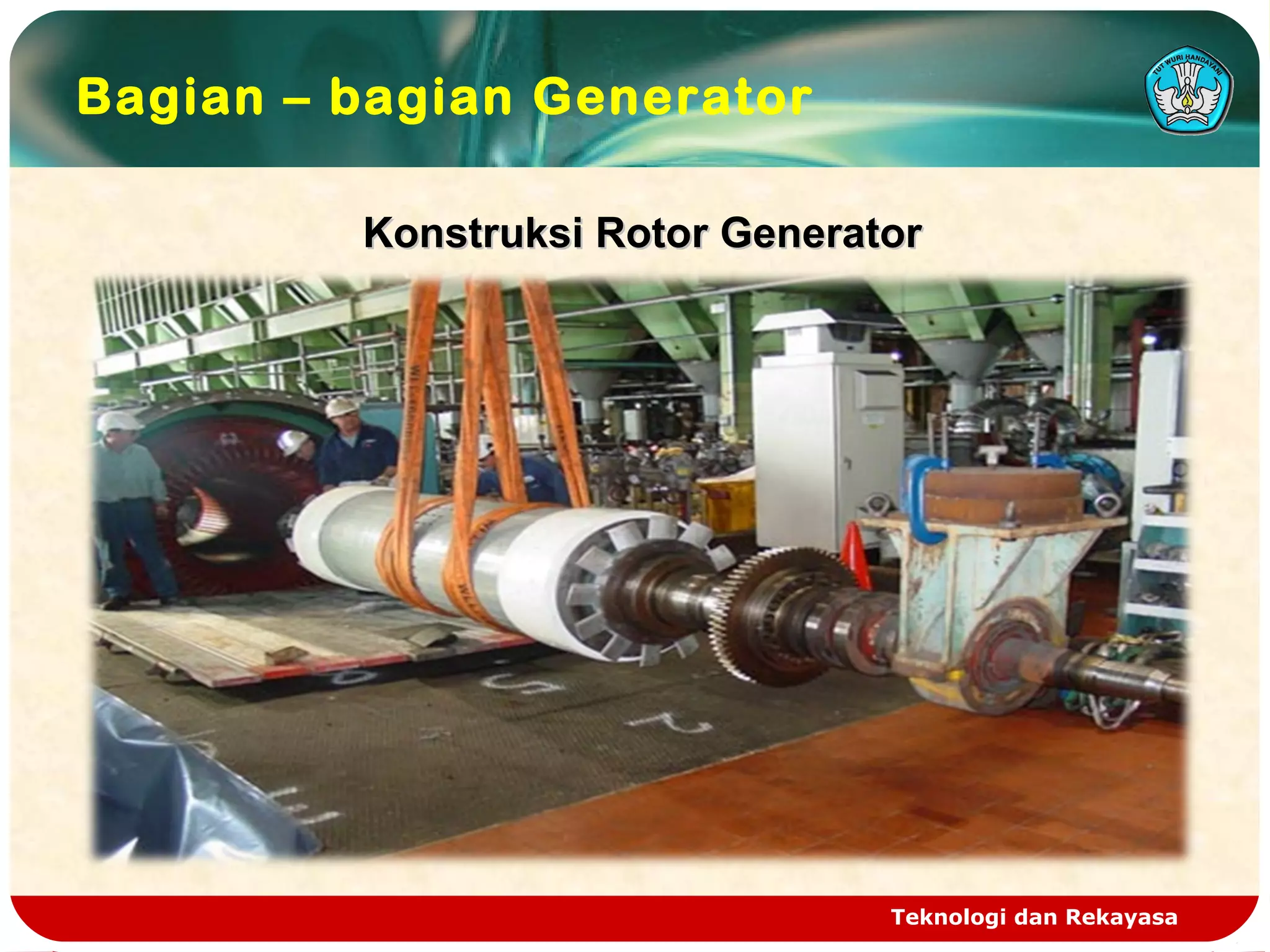

Konstruksi Rotor GeneratorKonstruksi Rotor Generator

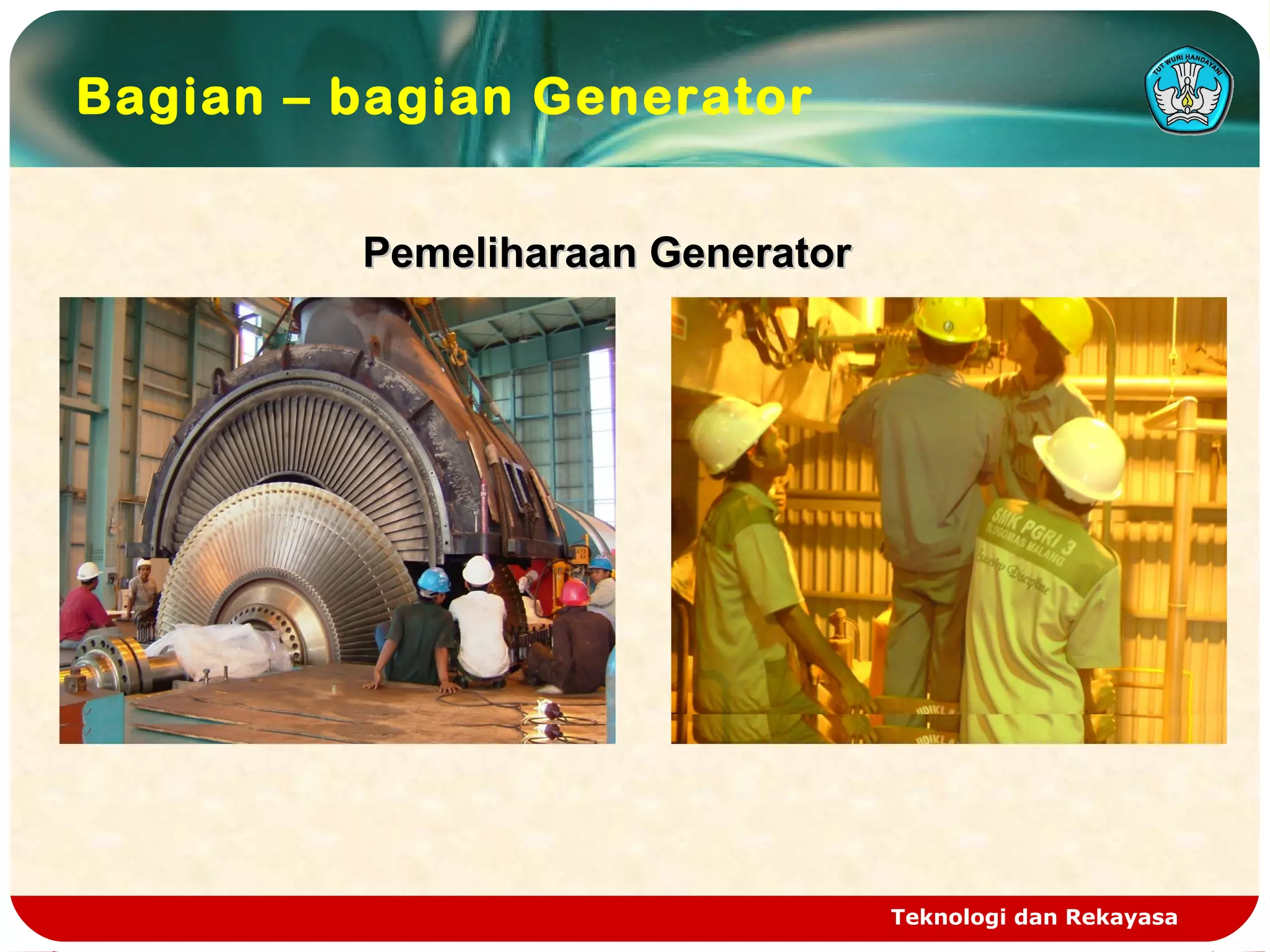

Pemeliharaan GeneratorPemeliharaan Generator

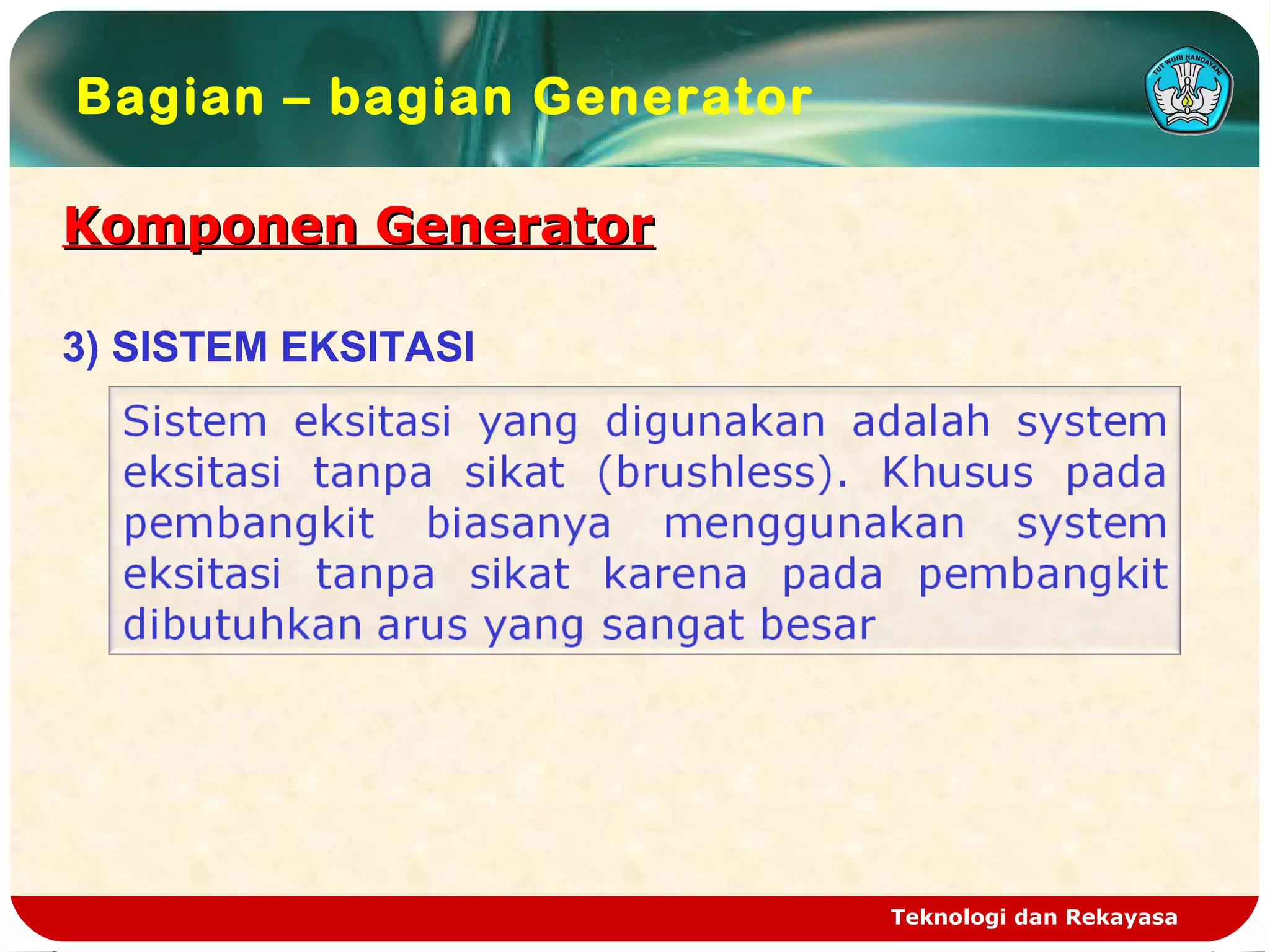

3) SISTEM EKSITASI

Memahami standar pemasangan unit generatorMemahami standar pemasangan unit generator

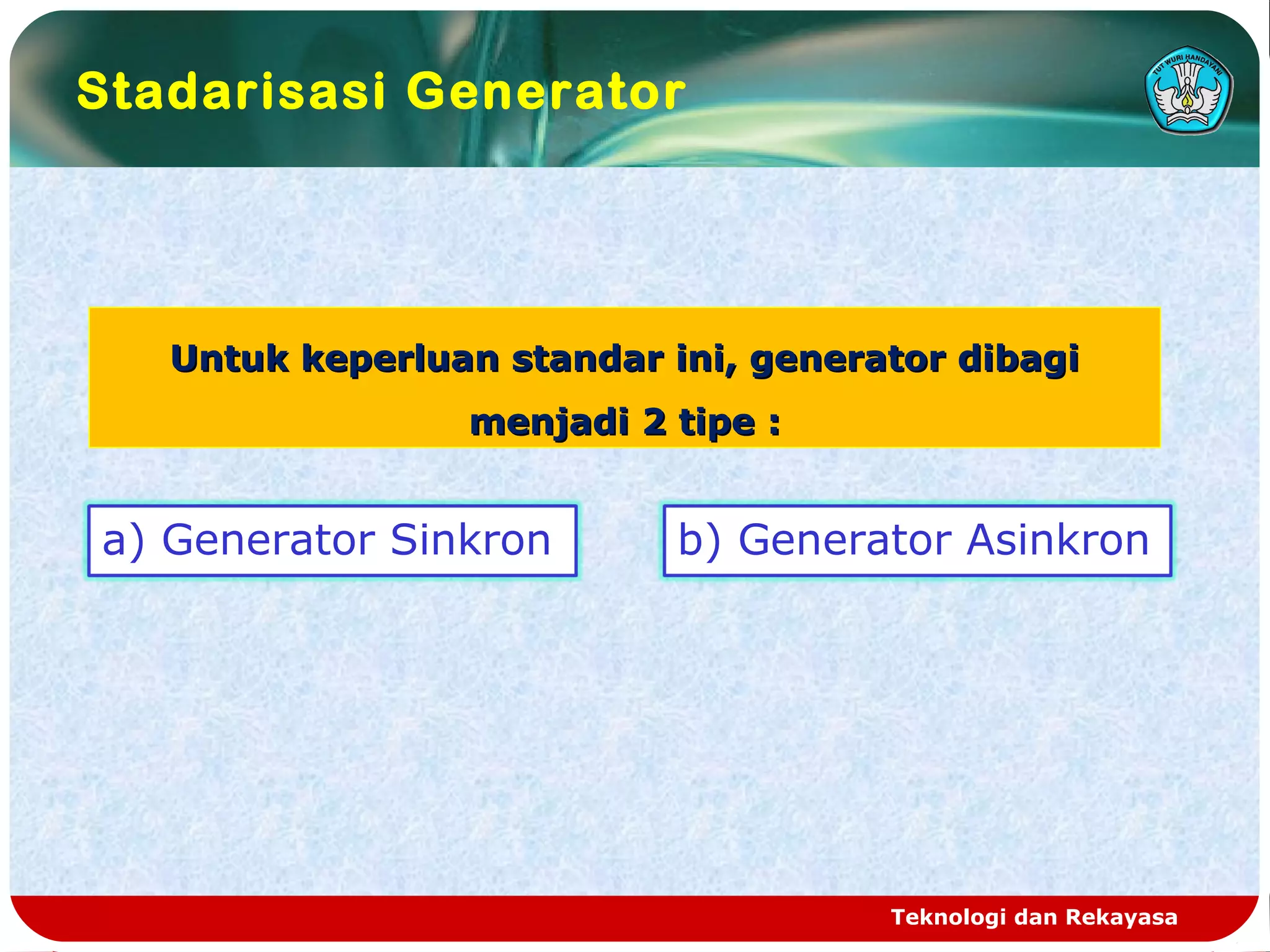

Stadarisasi Generator
Untuk keperluan standar ini, generator dibagiUntuk keperluan standar ini, generator dibagi
menjadi 2 tipe :menjadi 2 tipe :
a) Generator Sinkron b) Generator Asinkron

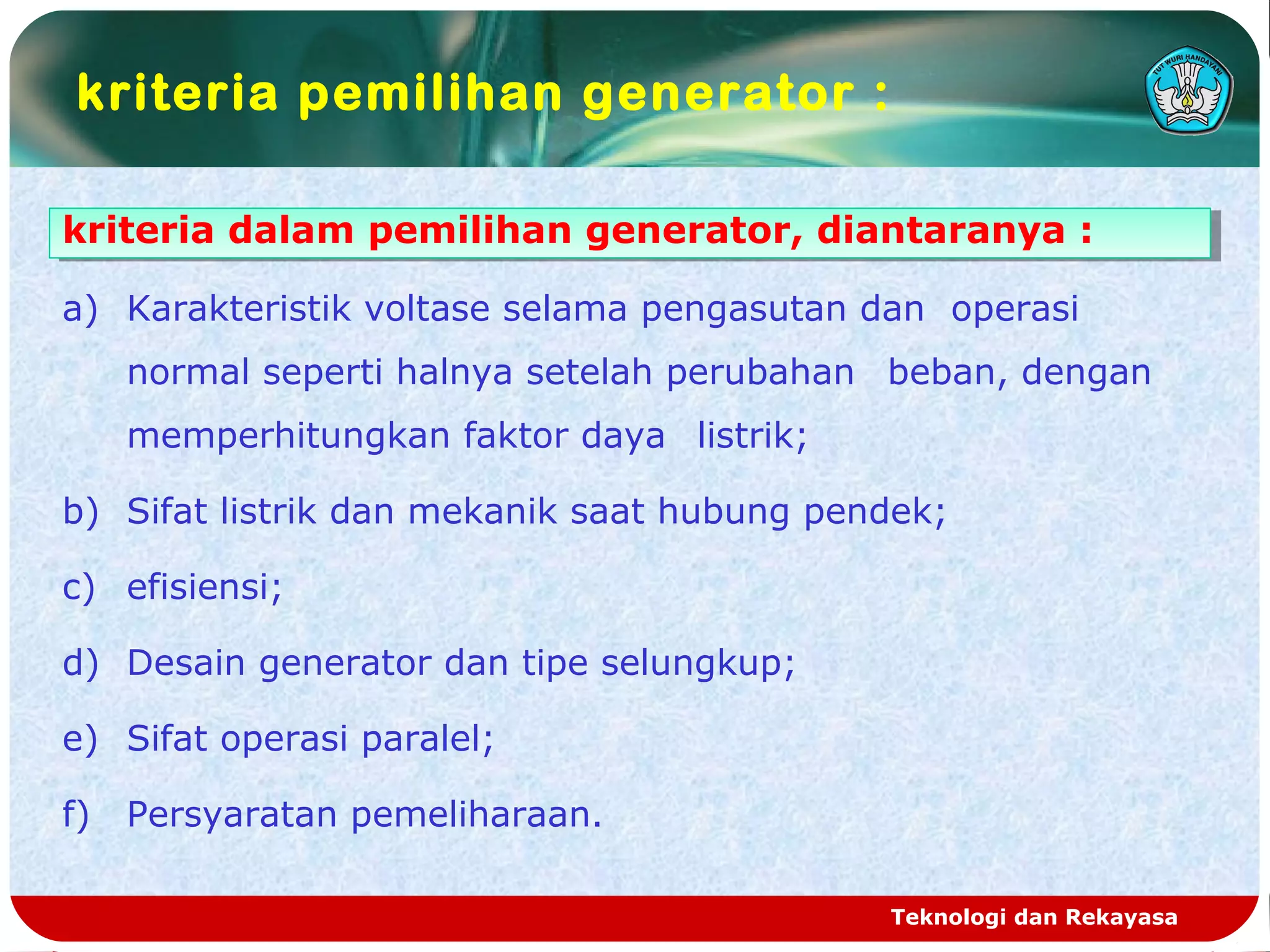

kriteria pemilihan generator :
kriteria dalam pemilihan generator, diantaranya :kriteria dalam pemilihan generator, diantaranya :
a) Karakteristik voltase selama pengasutan dan operasi
normal seperti halnya setelah perubahan beban, dengan
memperhitungkan faktor daya listrik;
b) Sifat listrik dan mekanik saat hubung pendek;
c) efisiensi;
d) Desain generator dan tipe selungkup;
e) Sifat operasi paralel;
f) Persyaratan pemeliharaan.

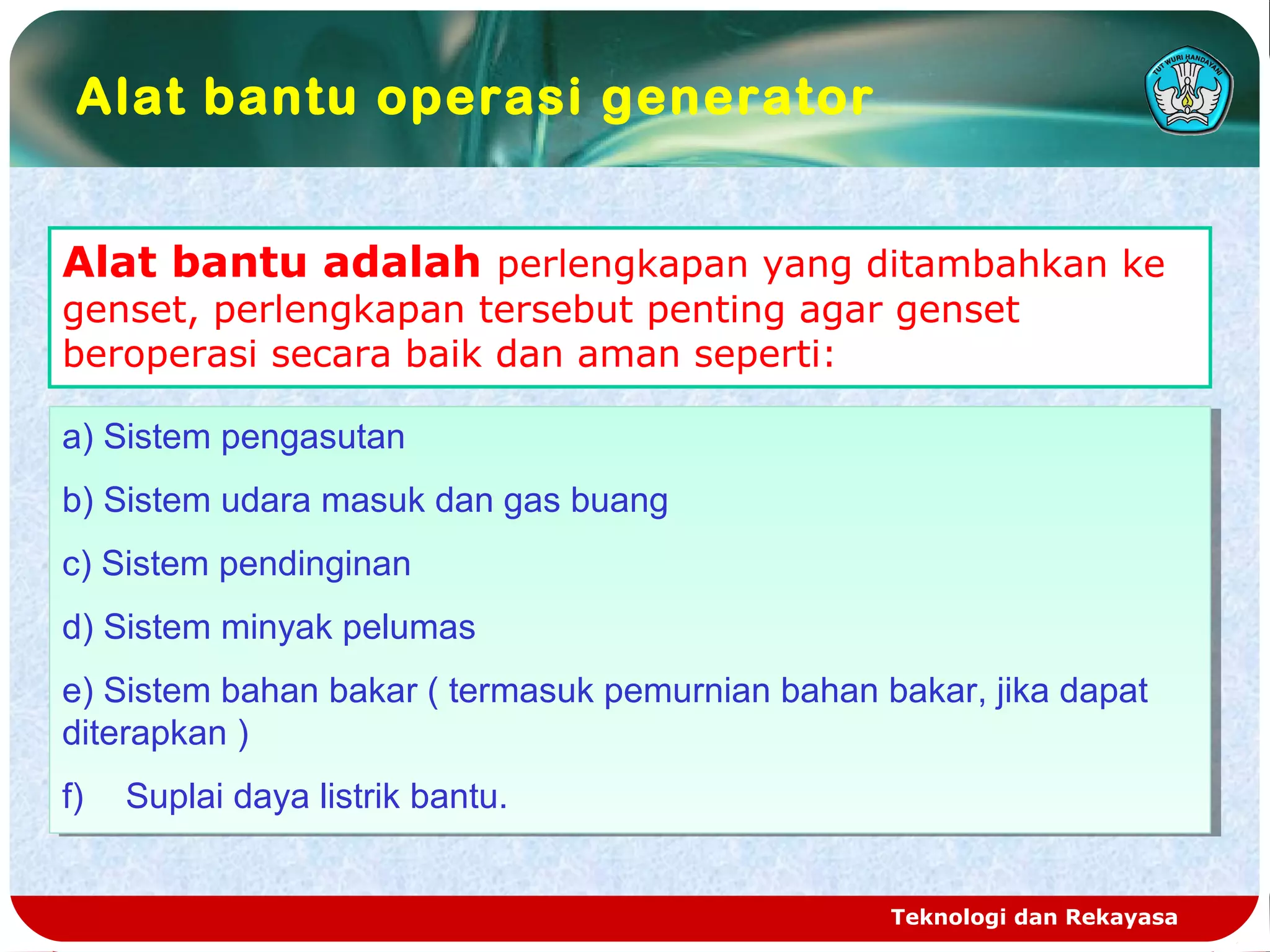

Alat bantu adalah perlengkapan yang ditambahkan ke
genset, perlengkapan tersebut penting agar genset
beroperasi secara baik dan aman seperti:
a) Sistem pengasutan
b) Sistem udara masuk dan gas buang
c) Sistem pendinginan
d) Sistem minyak pelumas
e) Sistem bahan bakar ( termasuk pemurnian bahan bakar, jika dapat
diterapkan )
f) Suplai daya listrik bantu.
a) Sistem pengasutan
b) Sistem udara masuk dan gas buang
c) Sistem pendinginan
d) Sistem minyak pelumas
e) Sistem bahan bakar ( termasuk pemurnian bahan bakar, jika dapat
diterapkan )
f) Suplai daya listrik bantu.
Alat bantu operasi generator

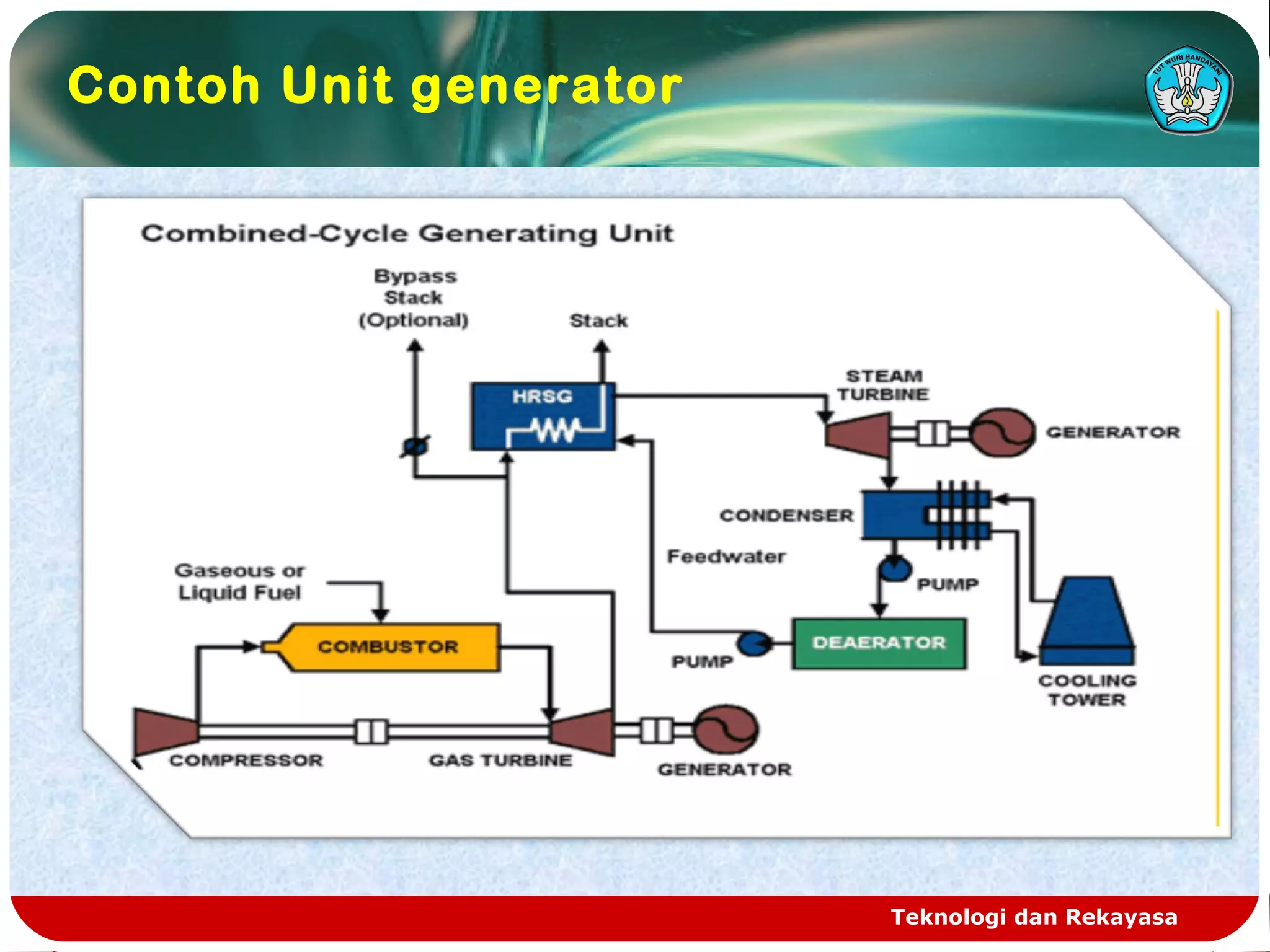

Contoh Unit generator

Melakukan pemasangan stator dan rotor generator

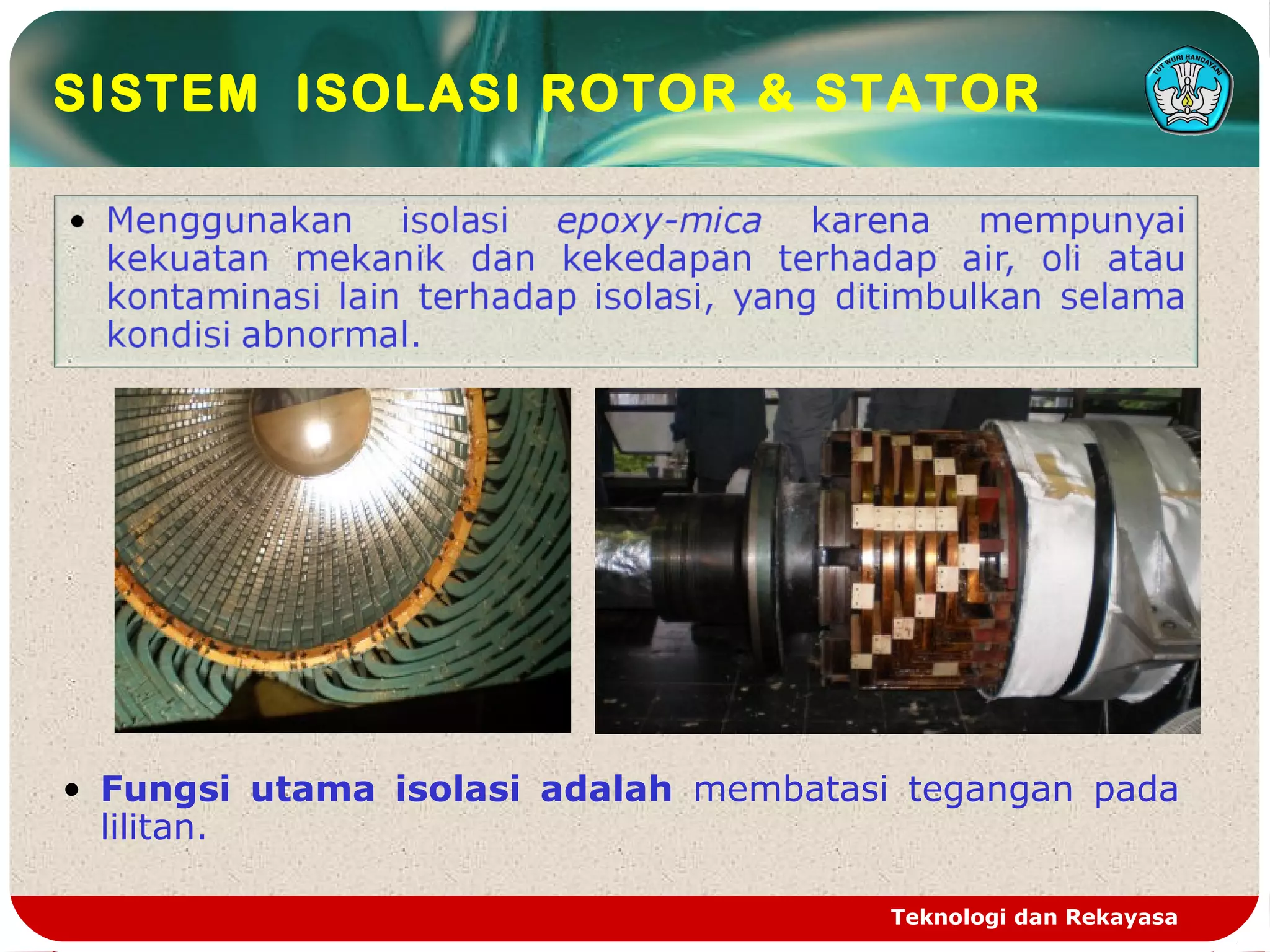

SISTEM ISOLASI ROTOR & STATOR
• Fungsi utama isolasi adalah membatasi tegangan pada
lilitan.

Konstruksi Generator

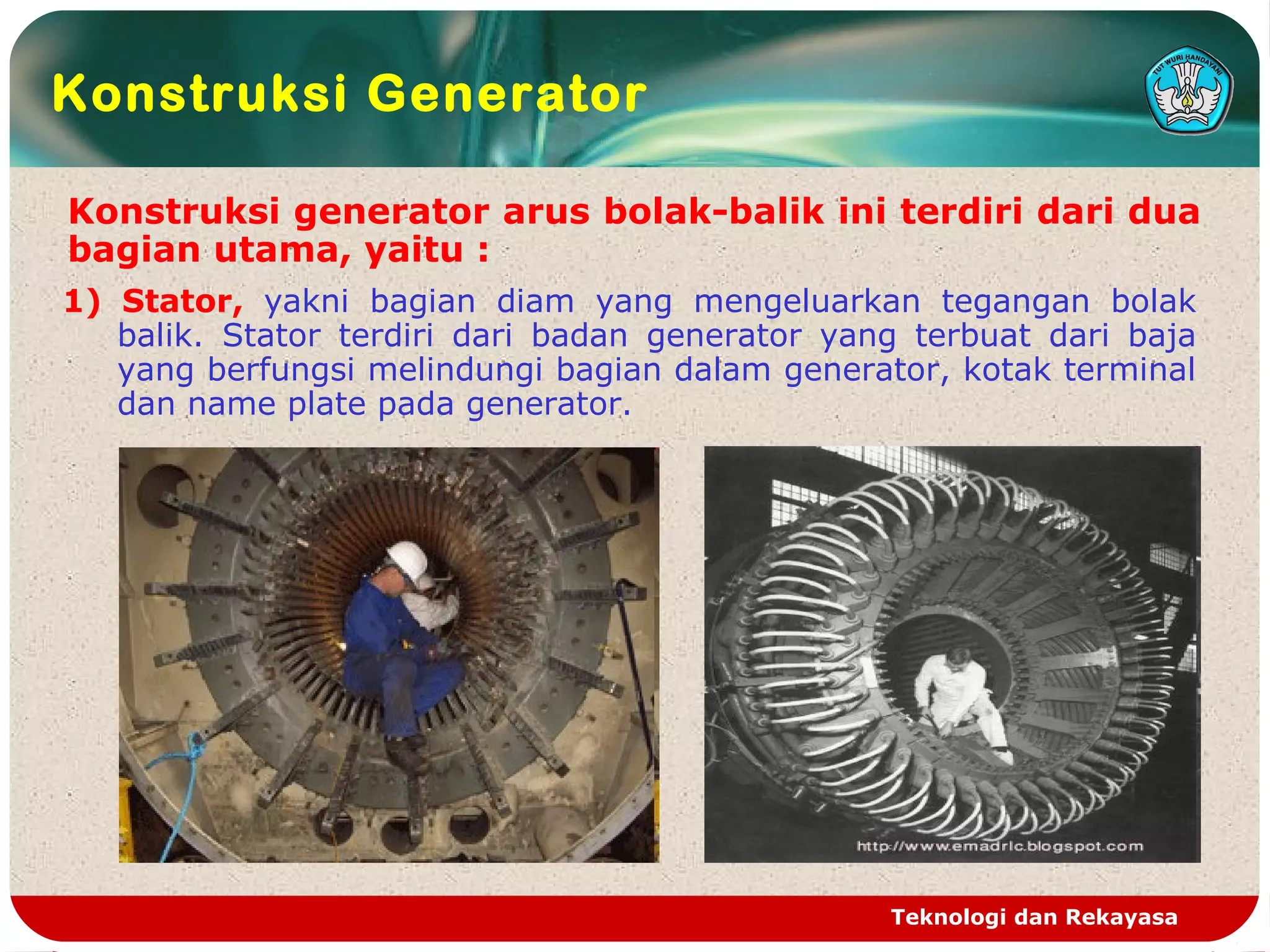

Konstruksi generator arus bolak-balik ini terdiri dari dua
bagian utama, yaitu :
1) Stator, yakni bagian diam yang mengeluarkan tegangan bolak
balik. Stator terdiri dari badan generator yang terbuat dari baja
yang berfungsi melindungi bagian dalam generator, kotak terminal
dan name plate pada generator.

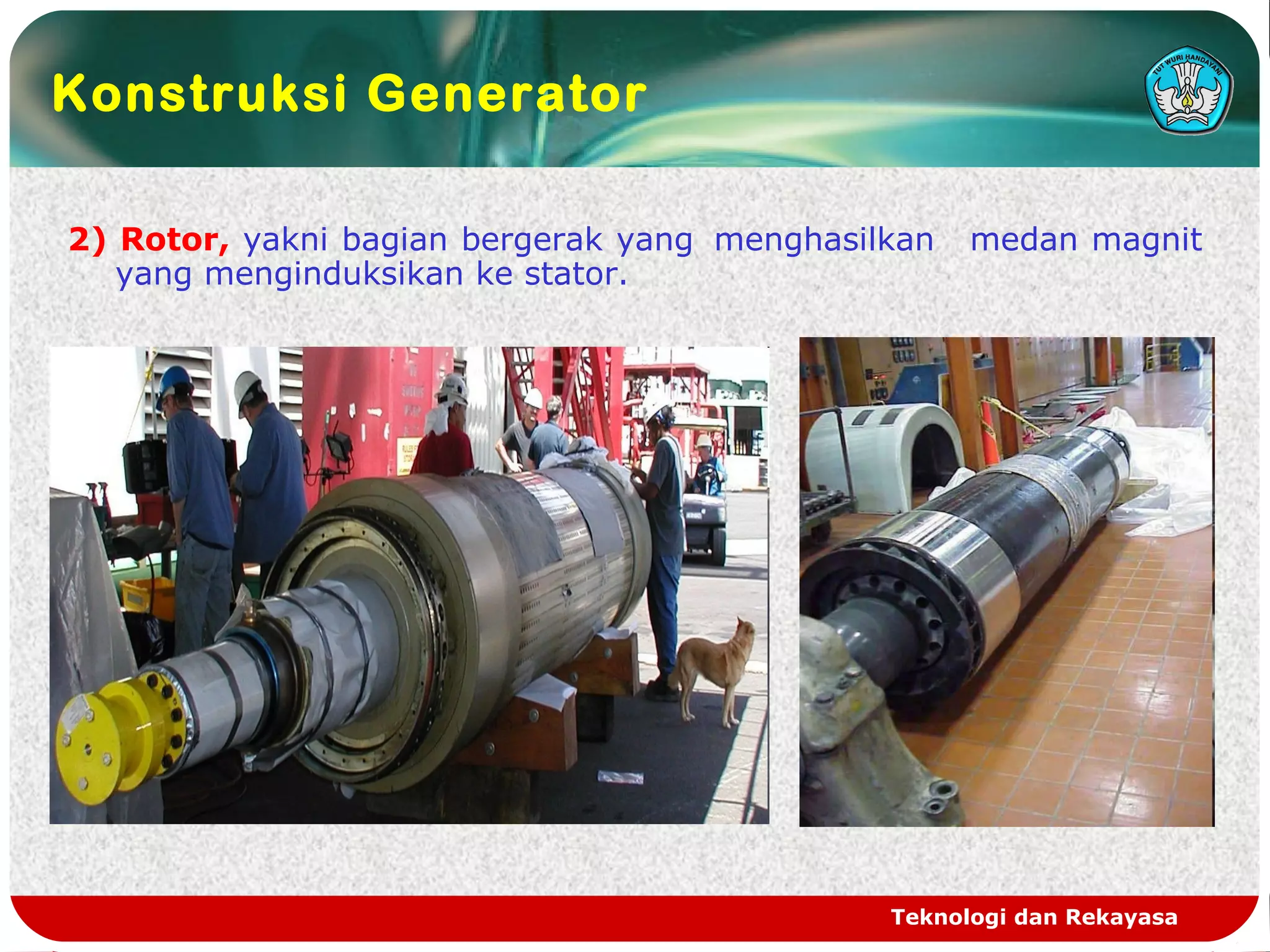

2) Rotor, yakni bagian bergerak yang menghasilkan medan magnit
yang menginduksikan ke stator.

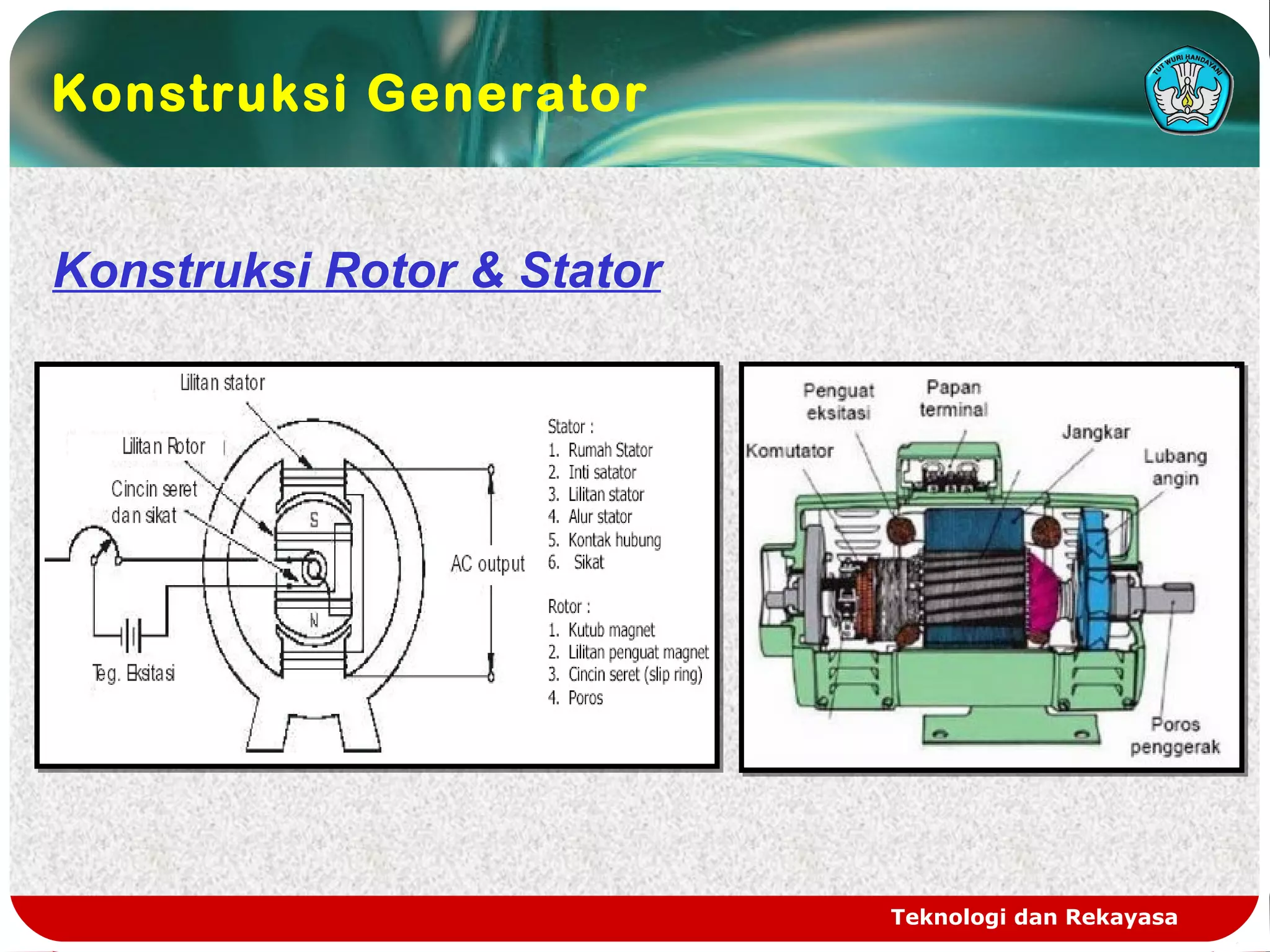

Konstruksi Rotor & Stator

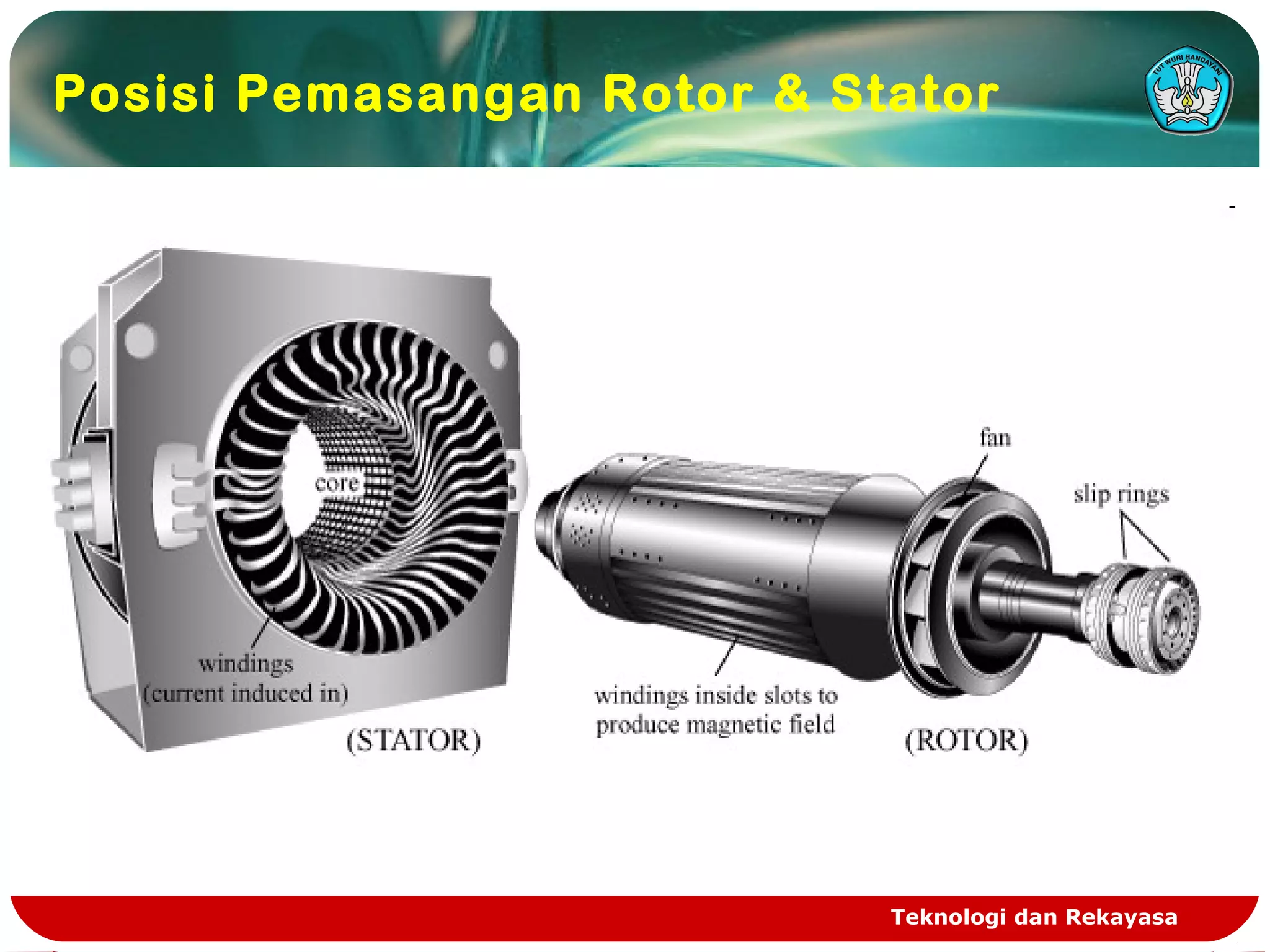

Posisi Pemasangan Rotor & Stator

Pengujian rotor dan stator

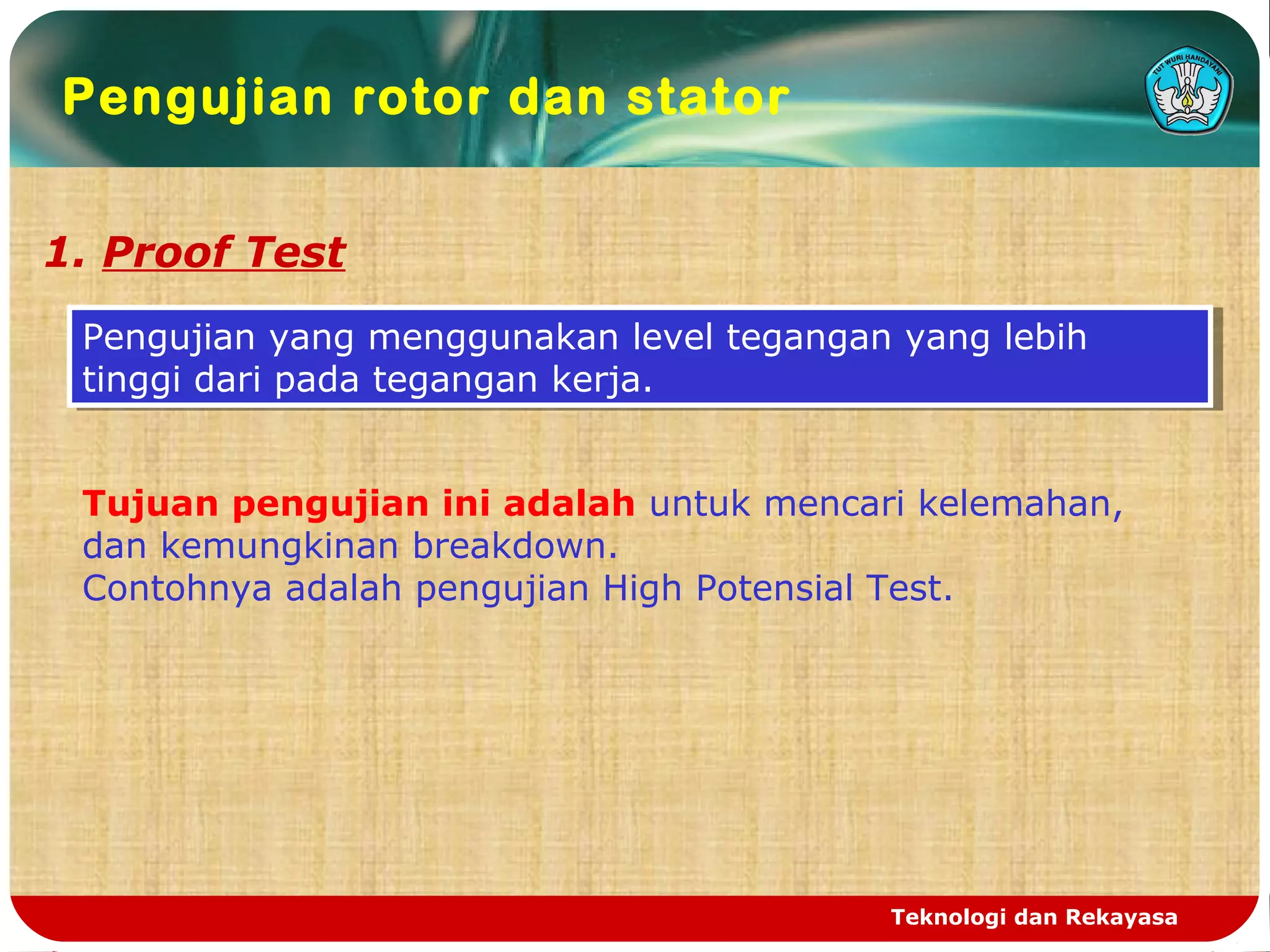

1. Proof Test
Pengujian yang menggunakan level tegangan yang lebih
tinggi dari pada tegangan kerja.
Pengujian yang menggunakan level tegangan yang lebih
tinggi dari pada tegangan kerja.
Tujuan pengujian ini adalah untuk mencari kelemahan,
dan kemungkinan breakdown.
Contohnya adalah pengujian High Potensial Test.

Pengujian rotor dan stator

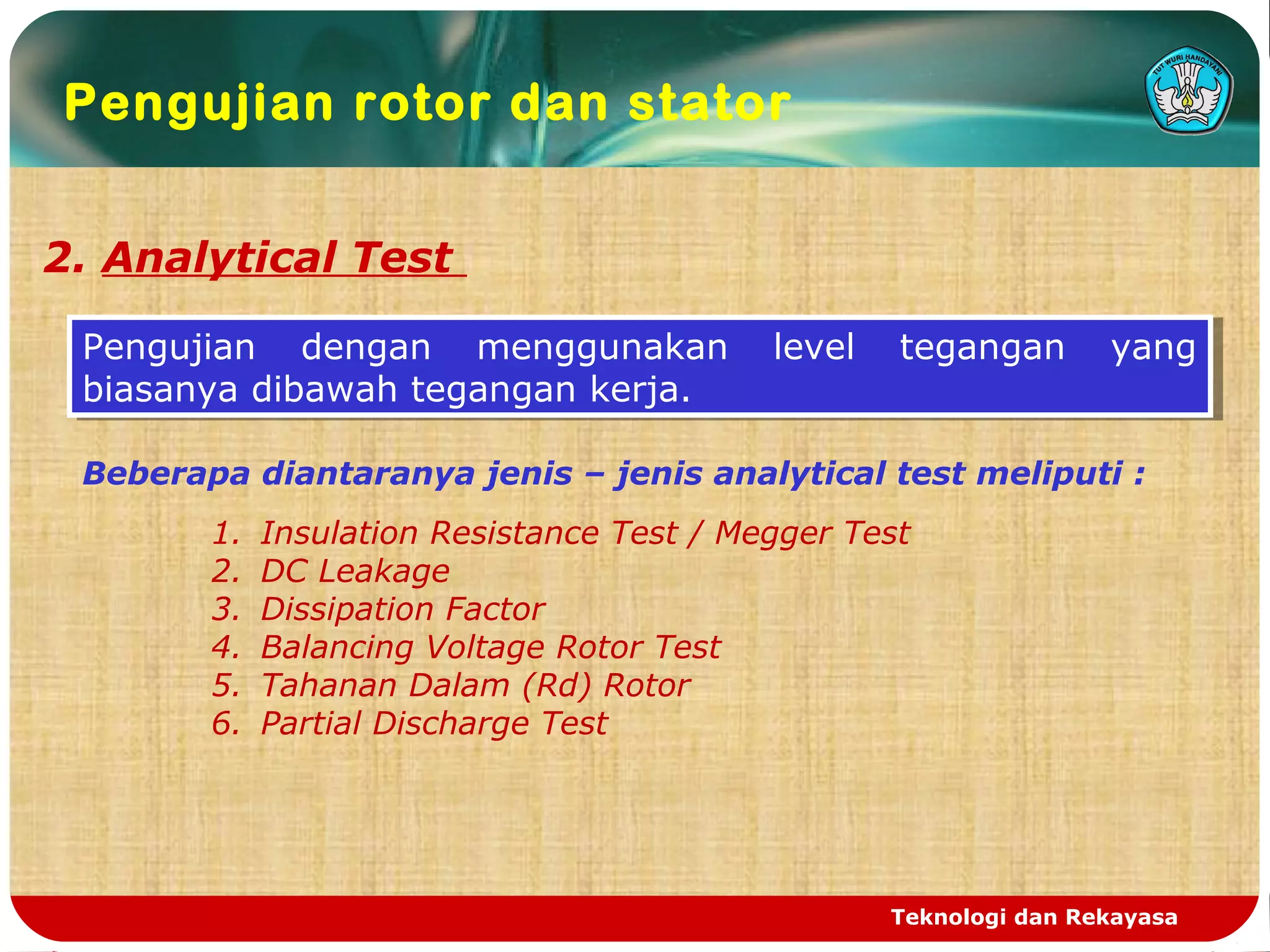

2. Analytical Test
Pengujian dengan menggunakan level tegangan yang
biasanya dibawah tegangan kerja.
Pengujian dengan menggunakan level tegangan yang
biasanya dibawah tegangan kerja.
Beberapa diantaranya jenis – jenis analytical test meliputi :
1. Insulation Resistance Test / Megger Test
2. DC Leakage
3. Dissipation Factor
4. Balancing Voltage Rotor Test
5. Tahanan Dalam (Rd) Rotor
6. Partial Discharge Test

Melakukan Pemasangan Exciter

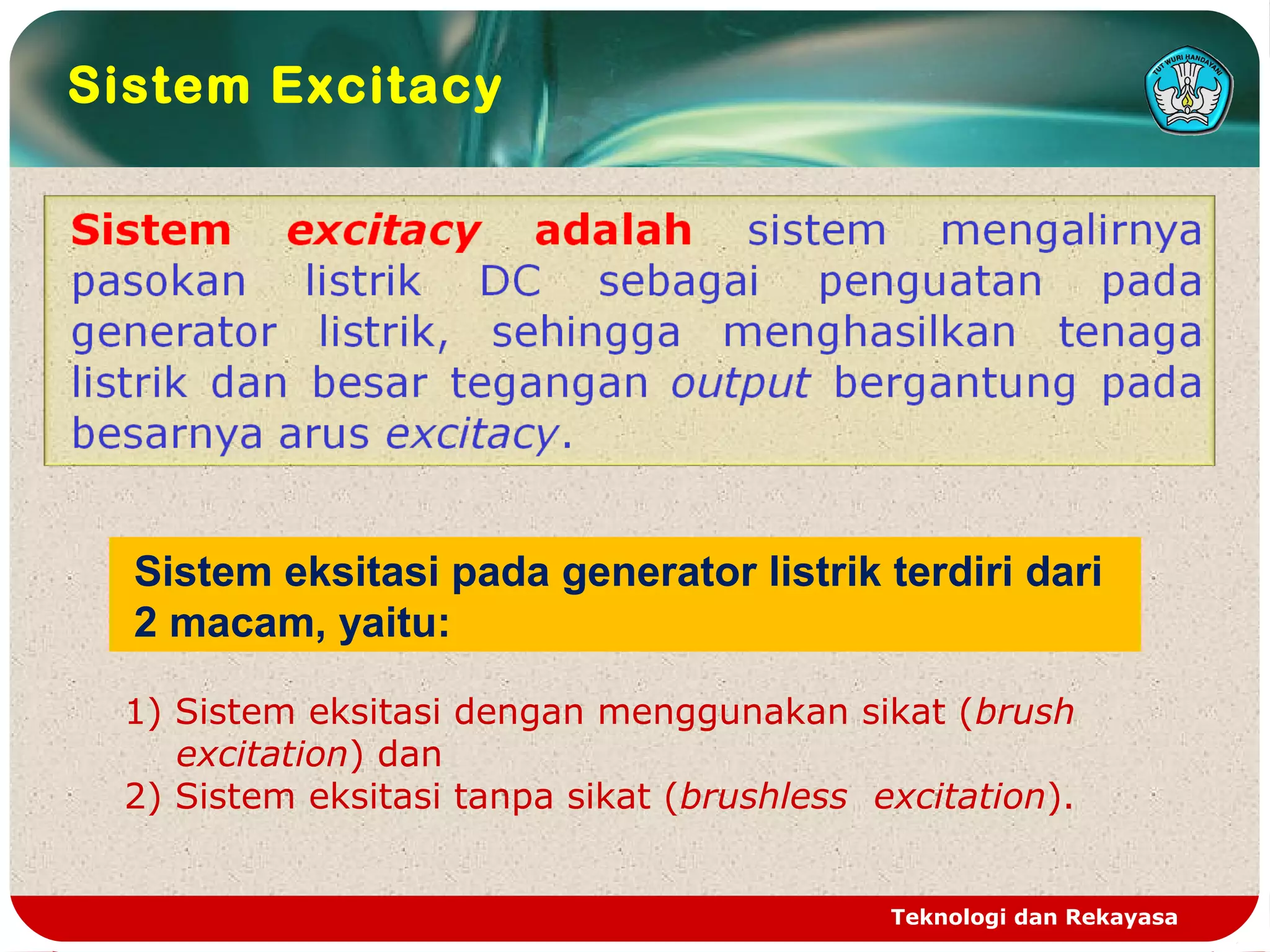

Sistem Excitacy
Sistem eksitasi pada generator listrik terdiri dari
2 macam, yaitu:
1) Sistem eksitasi dengan menggunakan sikat (brush
excitation) dan
2) Sistem eksitasi tanpa sikat (brushless excitation).

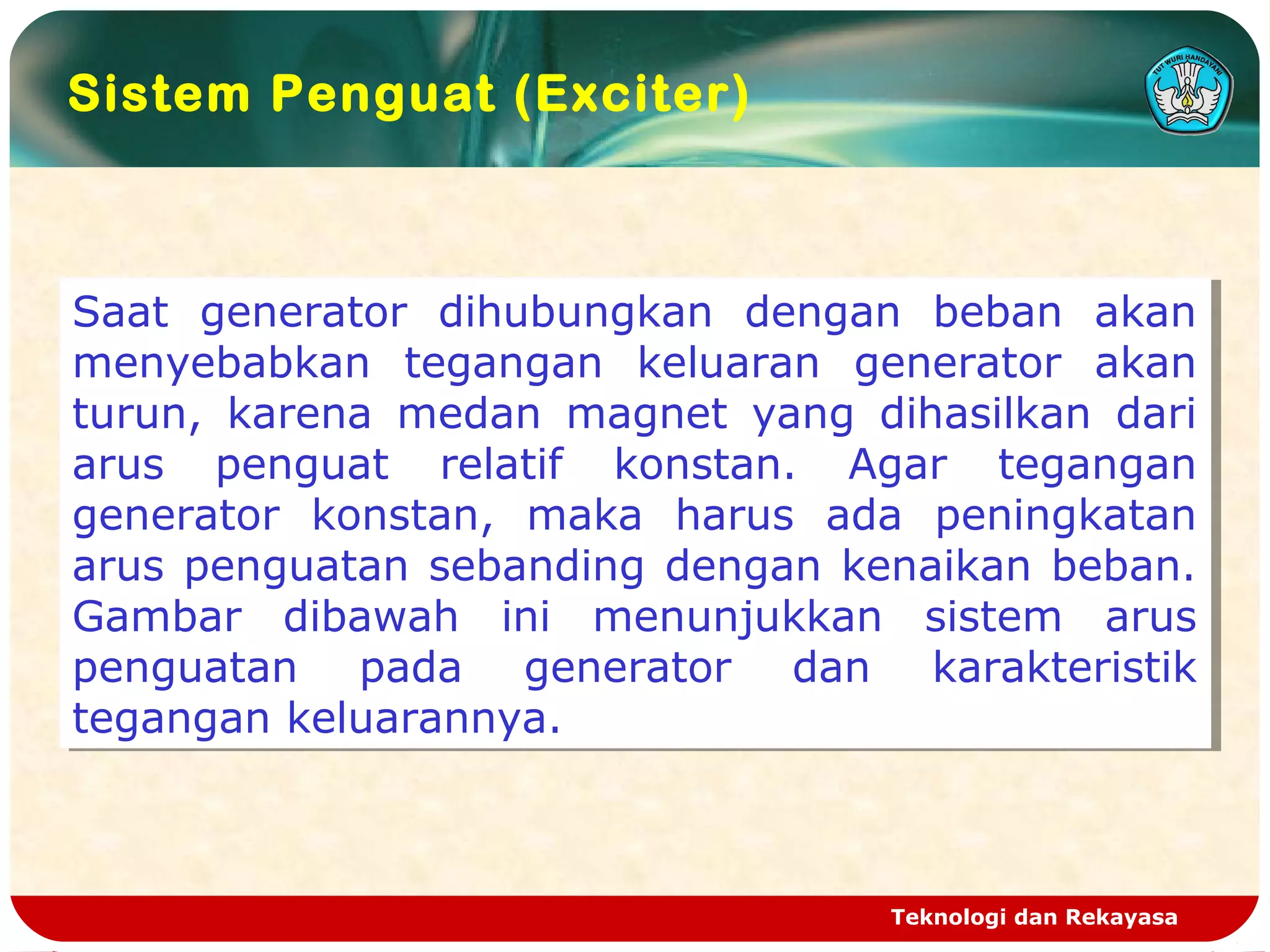

Sistem Penguat (Exciter)
Saat generator dihubungkan dengan beban akan
menyebabkan tegangan keluaran generator akan
turun, karena medan magnet yang dihasilkan dari
arus penguat relatif konstan. Agar tegangan
generator konstan, maka harus ada peningkatan
arus penguatan sebanding dengan kenaikan beban.
Gambar dibawah ini menunjukkan sistem arus
penguatan pada generator dan karakteristik
tegangan keluarannya.
Saat generator dihubungkan dengan beban akan
menyebabkan tegangan keluaran generator akan
turun, karena medan magnet yang dihasilkan dari
arus penguat relatif konstan. Agar tegangan
generator konstan, maka harus ada peningkatan
arus penguatan sebanding dengan kenaikan beban.
Gambar dibawah ini menunjukkan sistem arus
penguatan pada generator dan karakteristik
tegangan keluarannya.

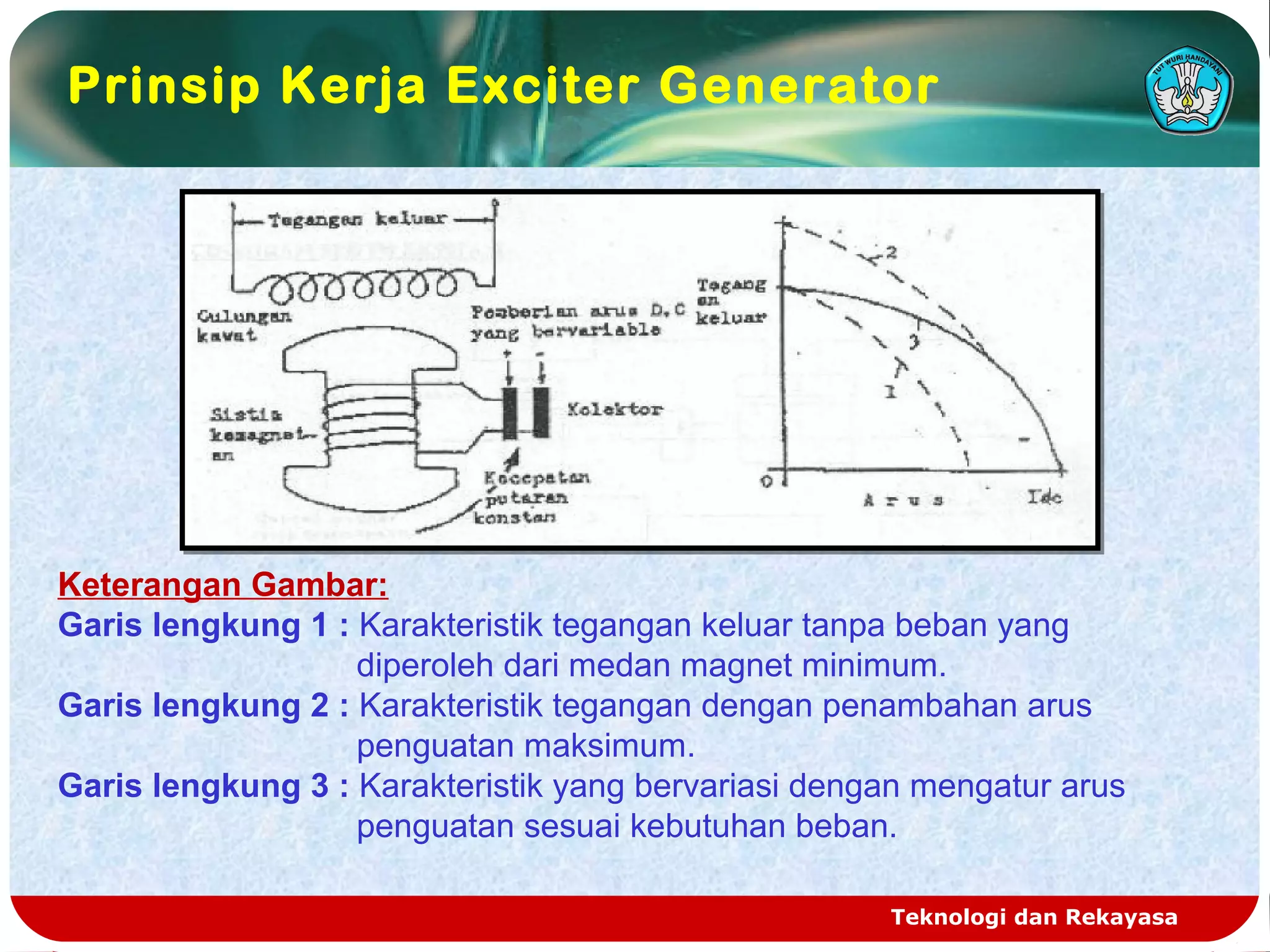

Keterangan Gambar:
Garis lengkung 1 : Karakteristik tegangan keluar tanpa beban yang
diperoleh dari medan magnet minimum.
Garis lengkung 2 : Karakteristik tegangan dengan penambahan arus
penguatan maksimum.
Garis lengkung 3 : Karakteristik yang bervariasi dengan mengatur arus
penguatan sesuai kebutuhan beban.
Prinsip Kerja Exciter Generator

Sistem excitacy dengan sikat
Sistem excitasi menggunakan sikat, sumber tenaga listrik
berasal dari sumber listrik yang berasal dari generator arus
searah (DC) atau generator arus bolak balik (AC) yang
disearahkan terlebih dahulu dengan menggunakan rectifier.
Sistem excitasi menggunakan sikat, sumber tenaga listrik
berasal dari sumber listrik yang berasal dari generator arus
searah (DC) atau generator arus bolak balik (AC) yang
disearahkan terlebih dahulu dengan menggunakan rectifier.

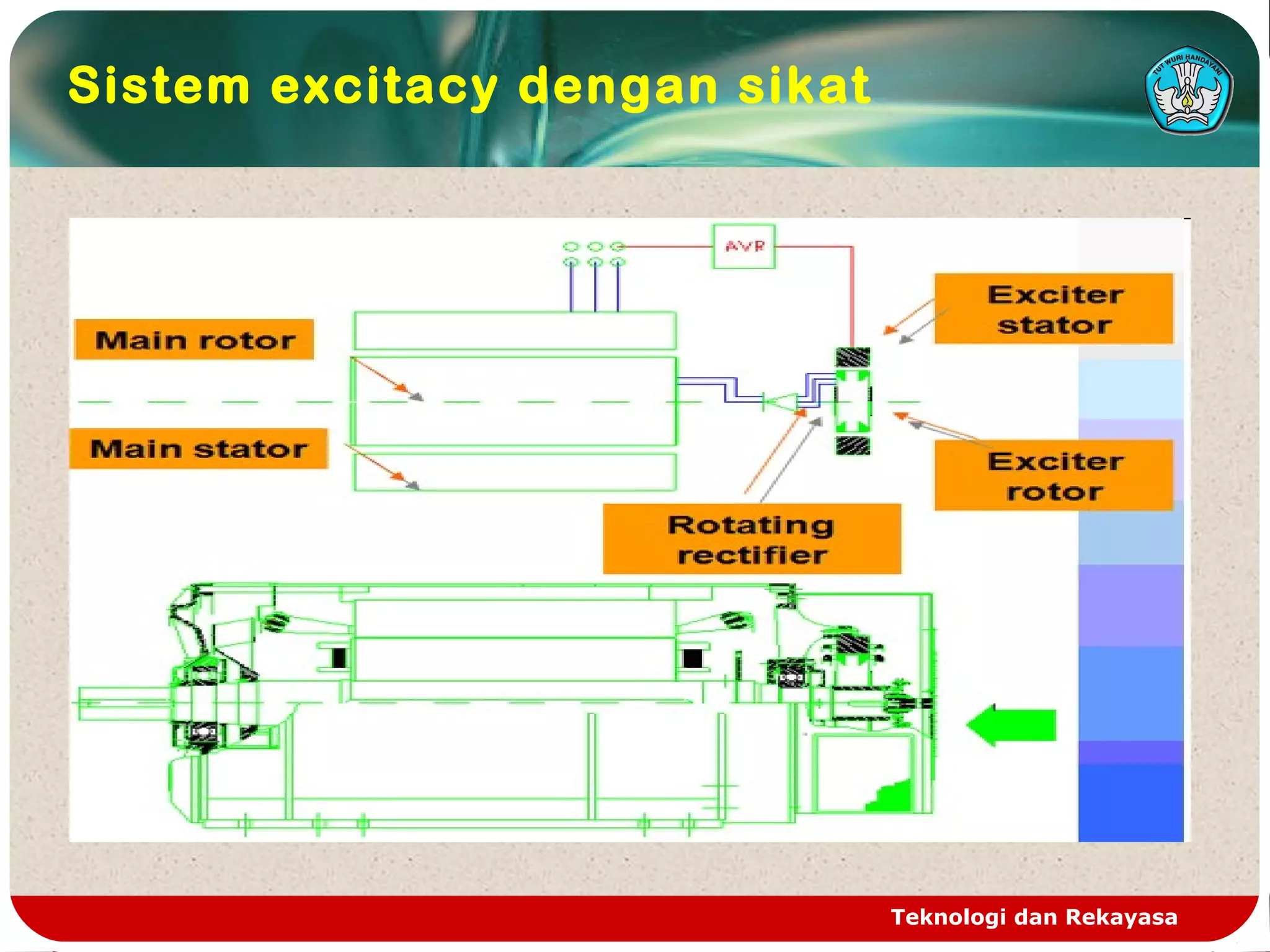

Sistem excitacy dengan sikat

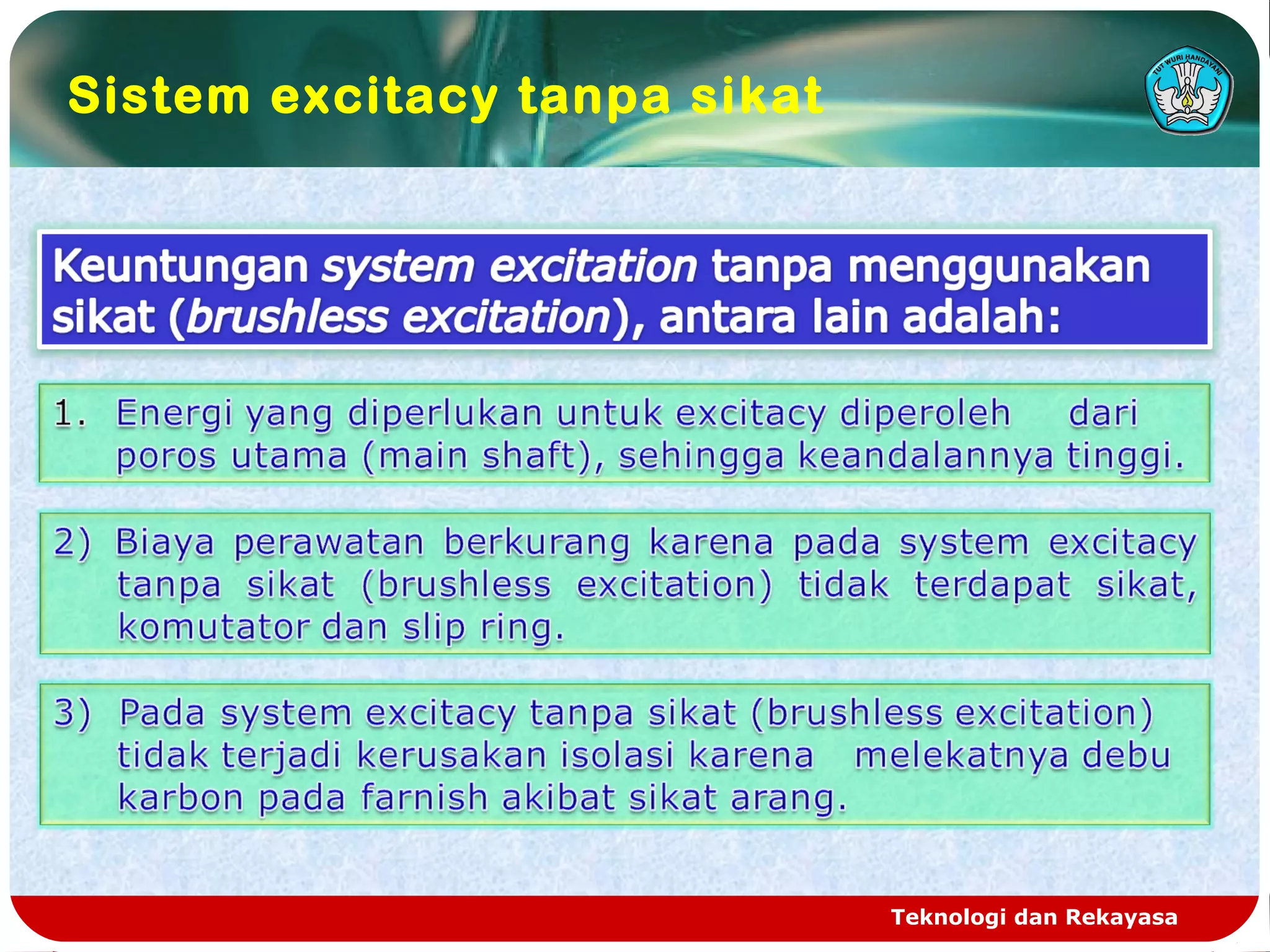

Sistem excitacy tanpa sikat

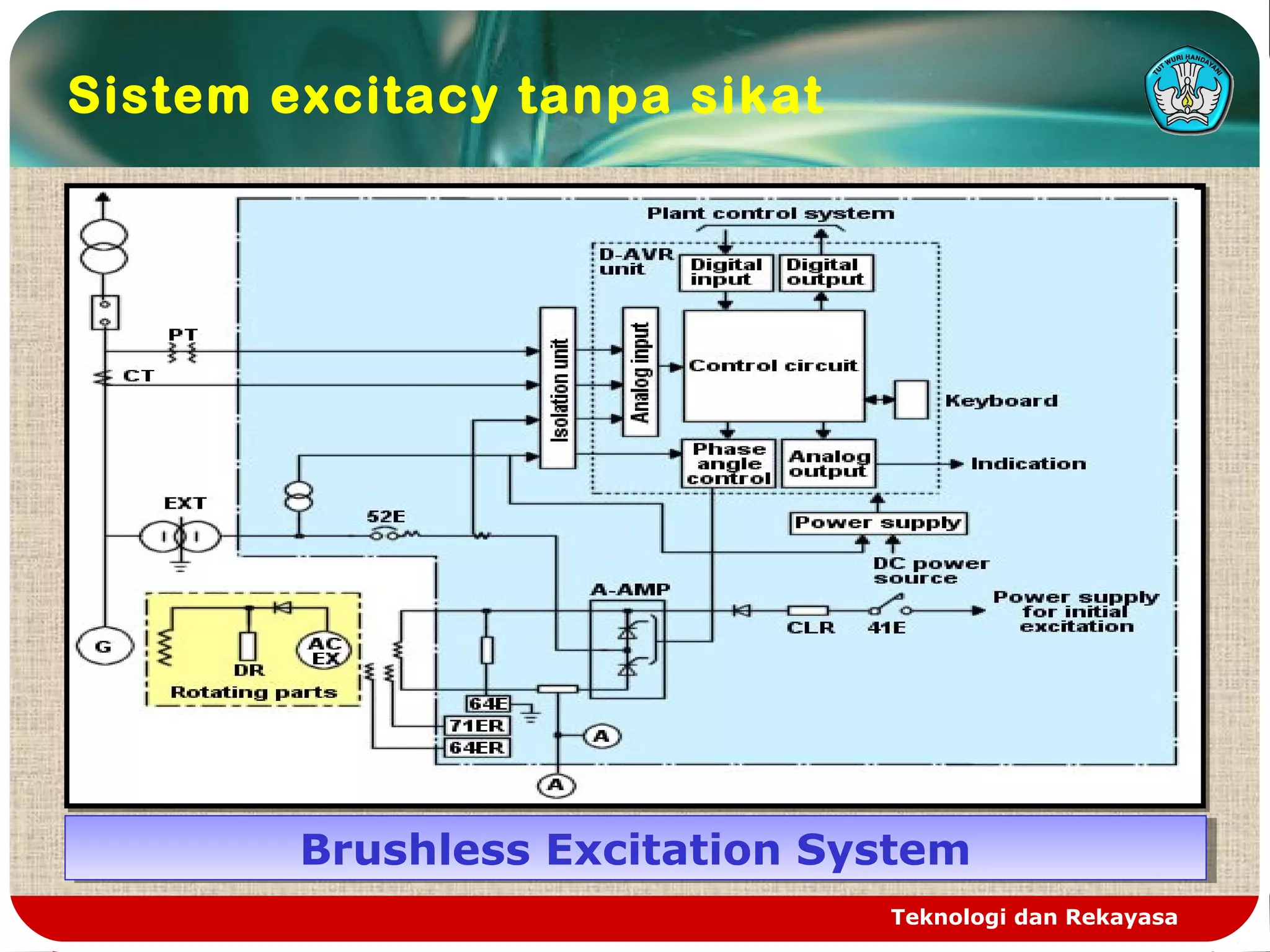

Brushless Excitation SystemBrushless Excitation System

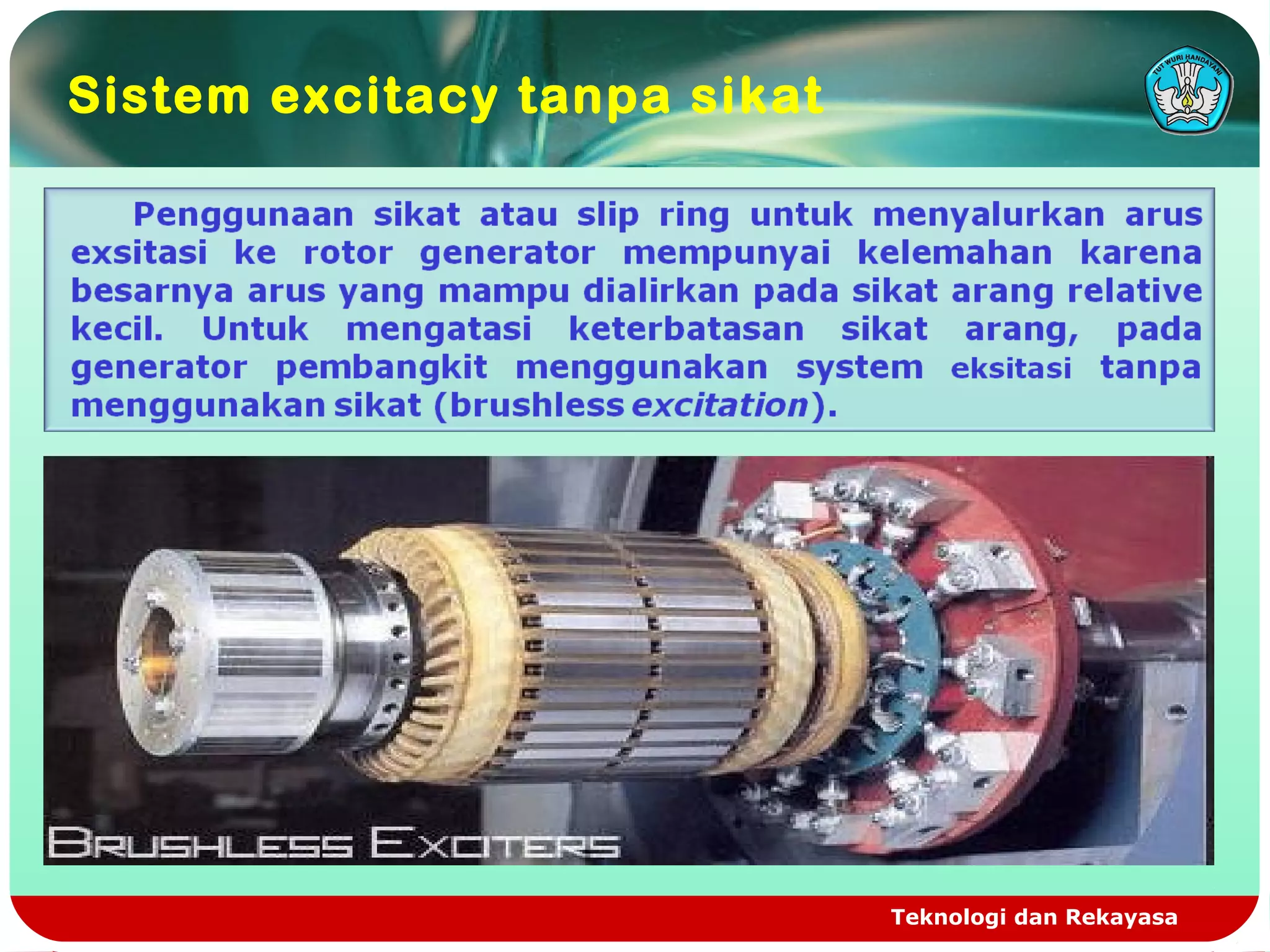

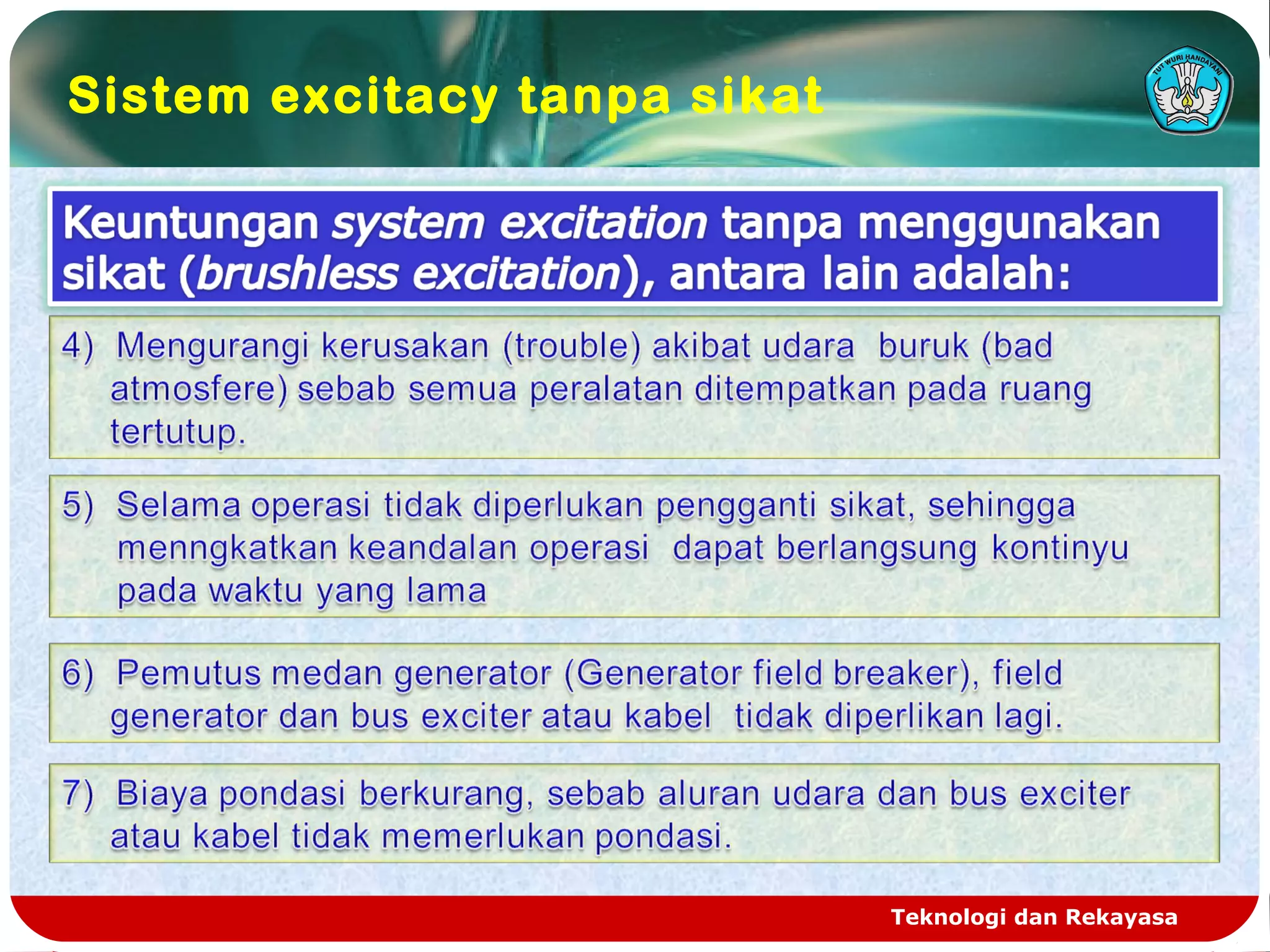

Sistem excitacy tanpa sikat

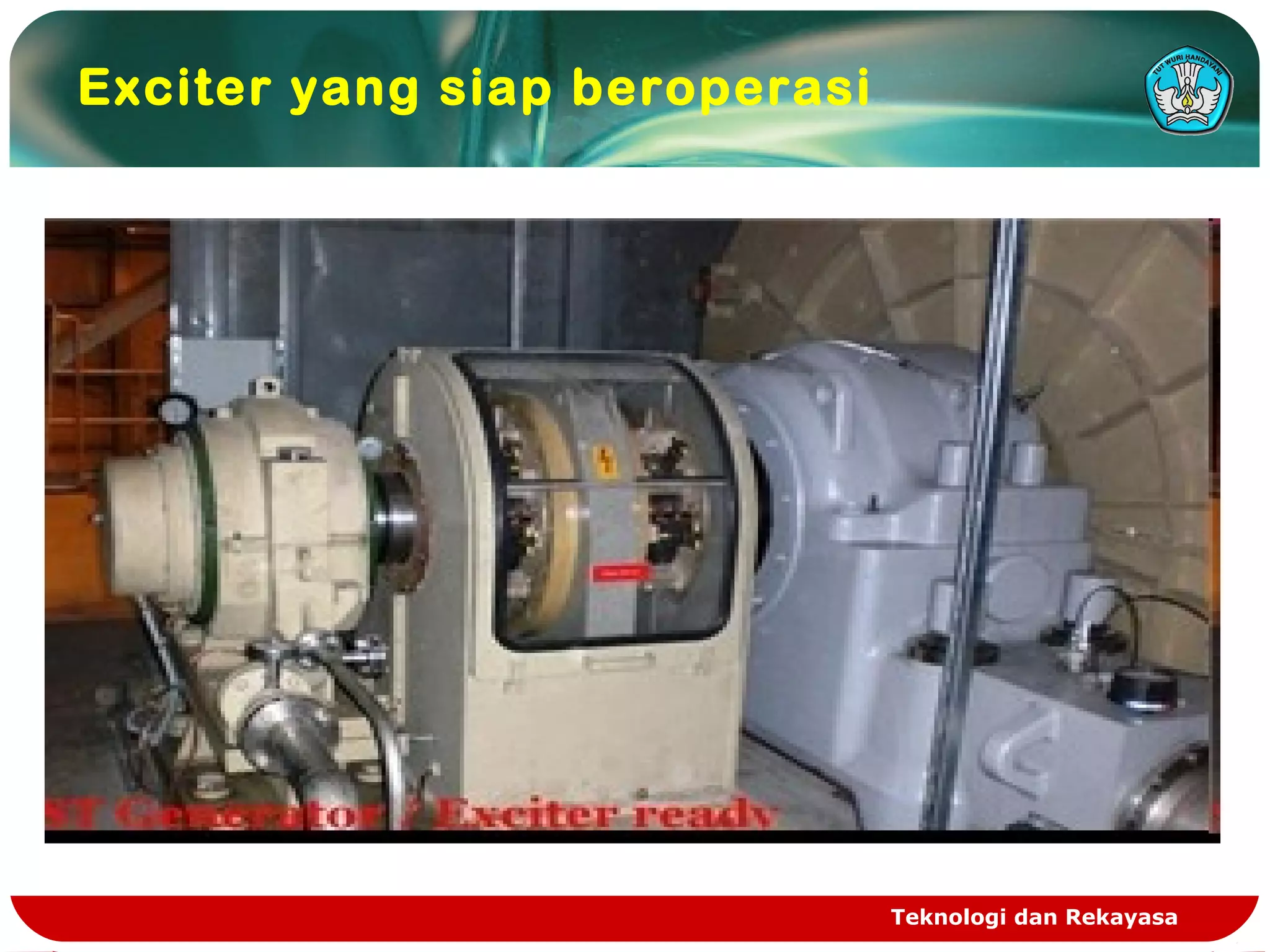

Exciter yang siap beroperasi

Melakukan pemasangan dan penyambungan kabel daya pada terminal
generator dan switch gear.

Apa gunanya switch gear?

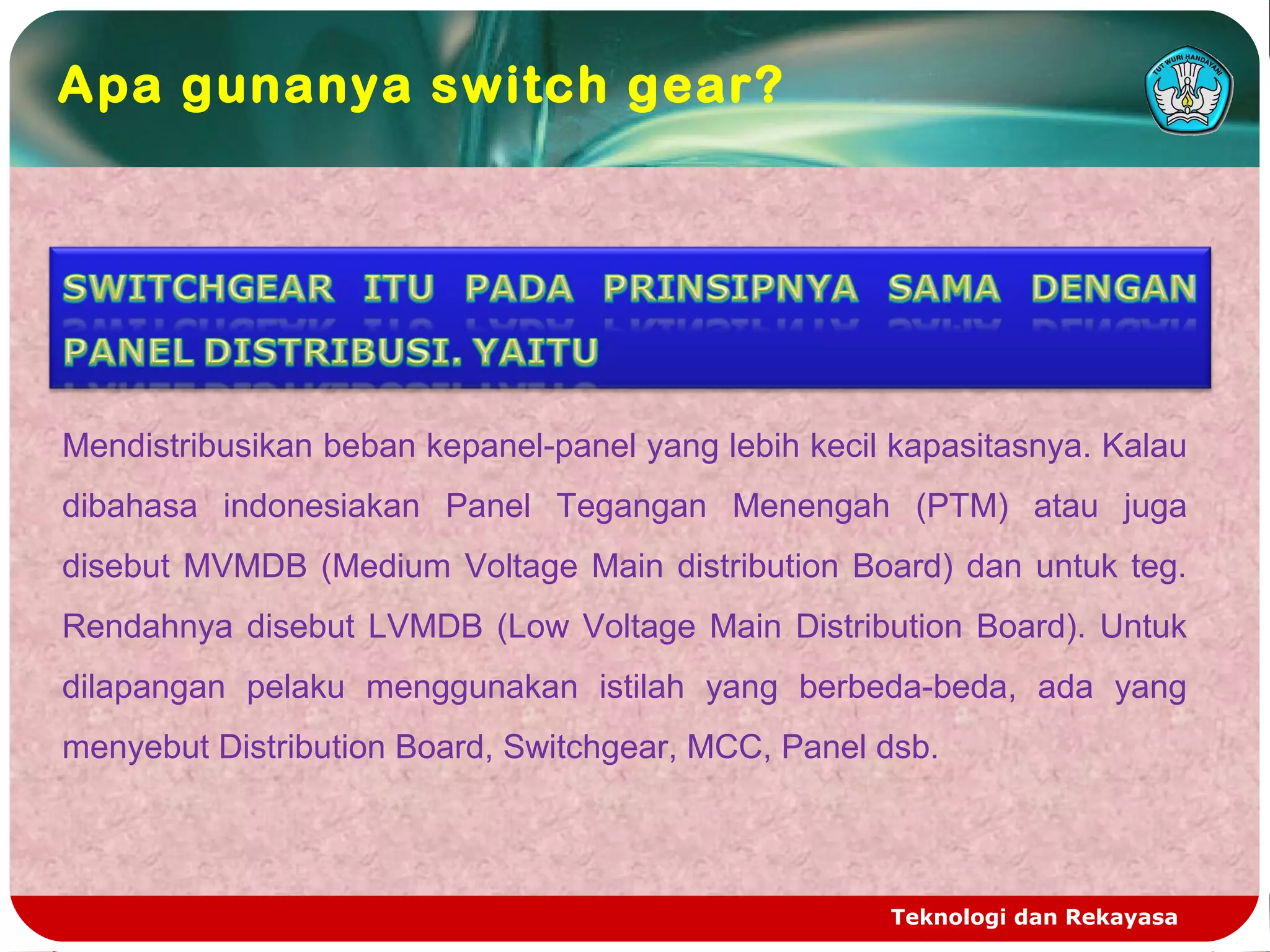

Mendistribusikan beban kepanel-panel yang lebih kecil kapasitasnya. Kalau
dibahasa indonesiakan Panel Tegangan Menengah (PTM) atau juga
disebut MVMDB (Medium Voltage Main distribution Board) dan untuk teg.
Rendahnya disebut LVMDB (Low Voltage Main Distribution Board). Untuk
dilapangan pelaku menggunakan istilah yang berbeda-beda, ada yang
menyebut Distribution Board, Switchgear, MCC, Panel dsb.

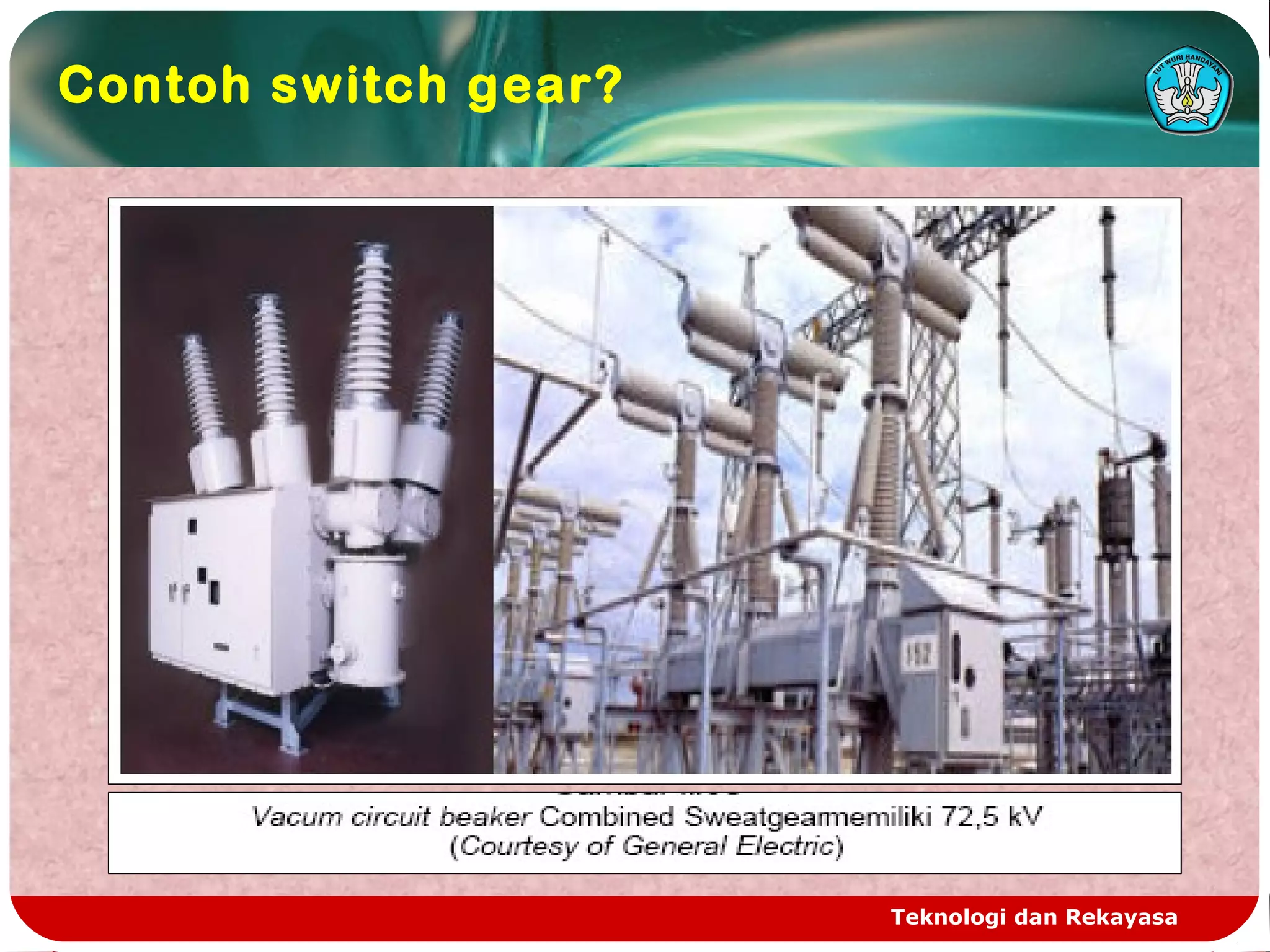

Contoh switch gear?

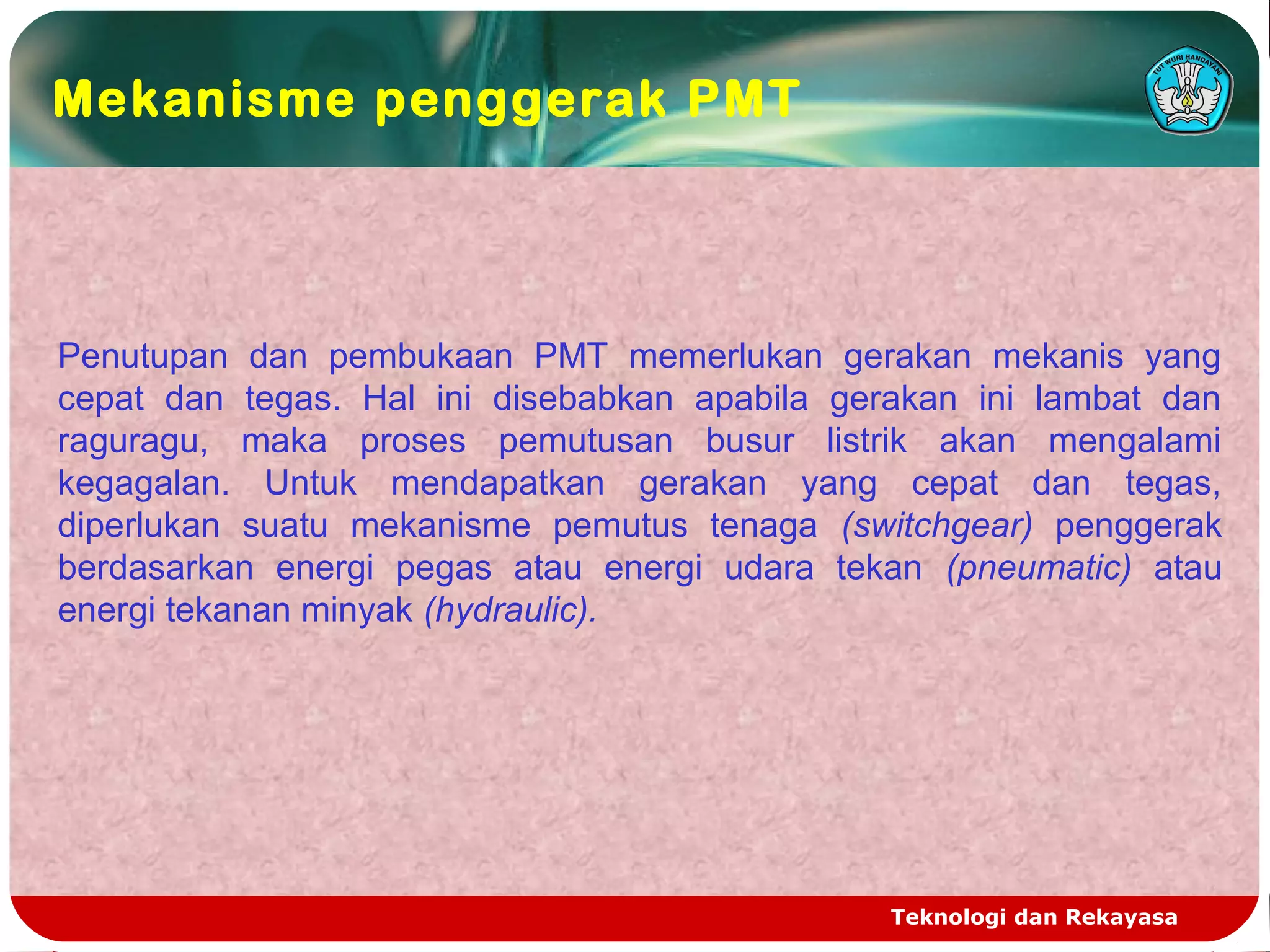

Penutupan dan pembukaan PMT memerlukan gerakan mekanis yang
cepat dan tegas. Hal ini disebabkan apabila gerakan ini lambat dan
raguragu, maka proses pemutusan busur listrik akan mengalami
kegagalan. Untuk mendapatkan gerakan yang cepat dan tegas,
diperlukan suatu mekanisme pemutus tenaga (switchgear) penggerak
berdasarkan energi pegas atau energi udara tekan (pneumatic) atau
energi tekanan minyak (hydraulic).
Mekanisme penggerak PMT

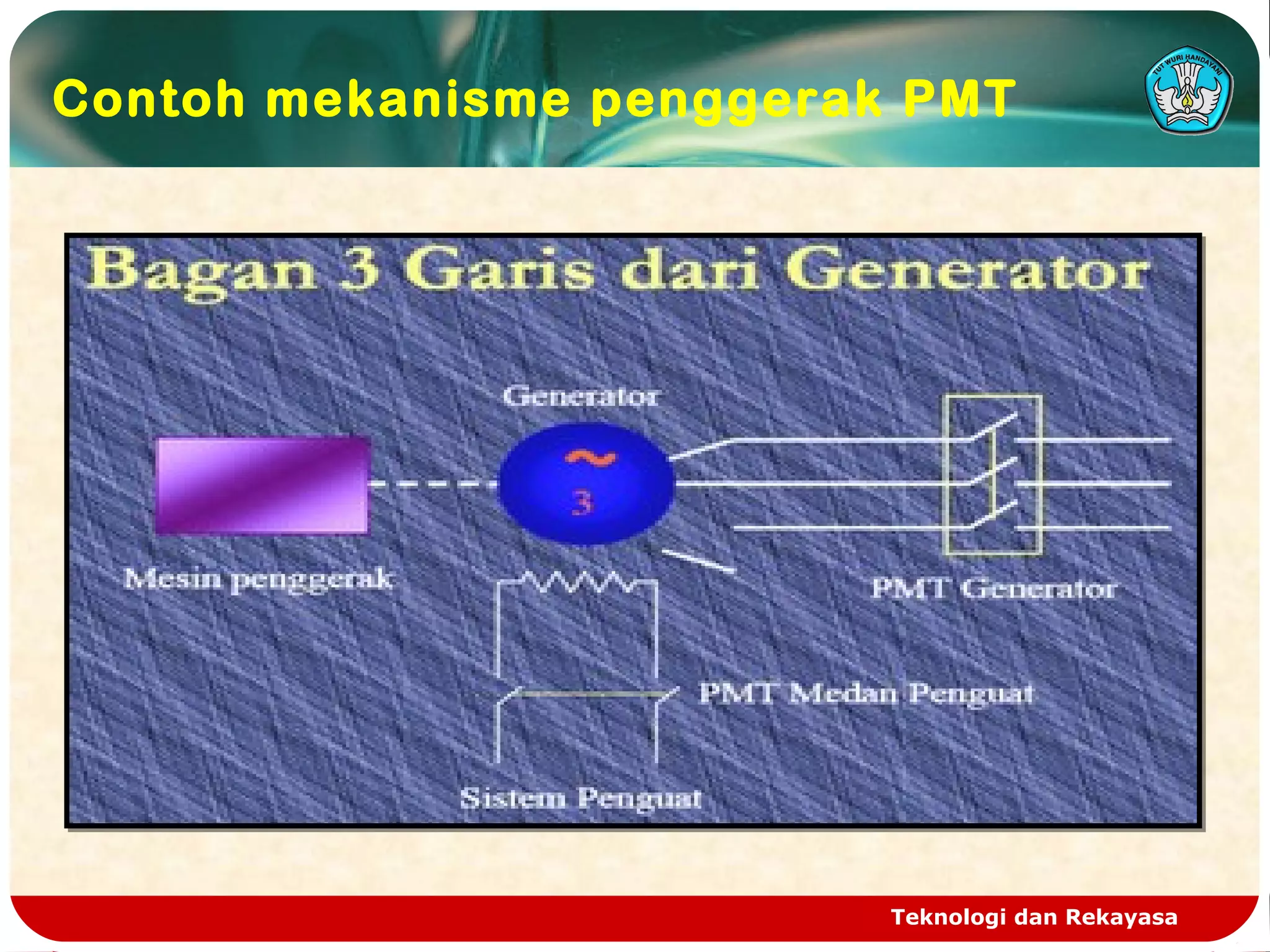

Contoh mekanisme penggerak PMT

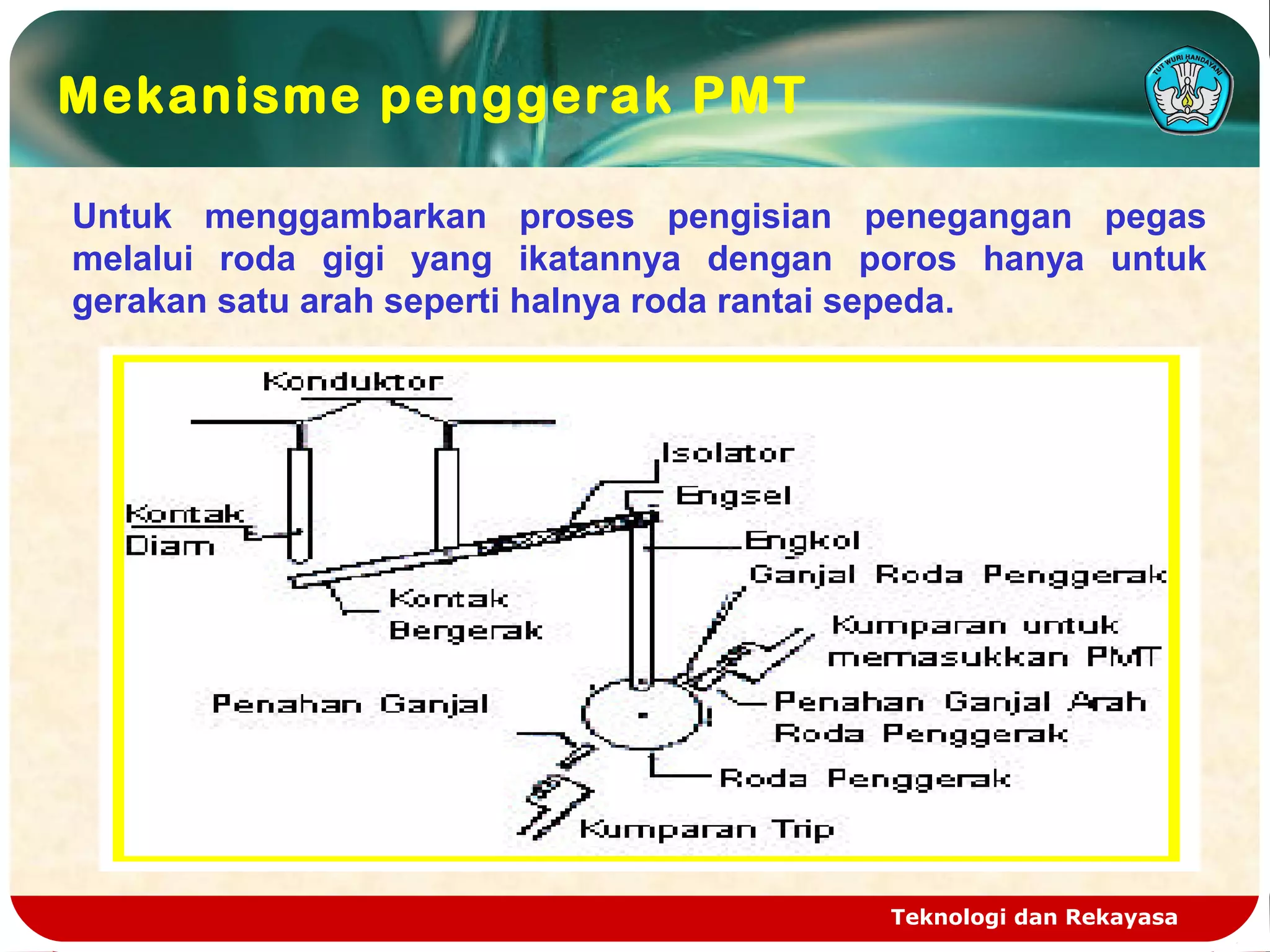

Untuk menggambarkan proses pengisian penegangan pegas
melalui roda gigi yang ikatannya dengan poros hanya untuk
gerakan satu arah seperti halnya roda rantai sepeda.
Mekanisme penggerak PMT

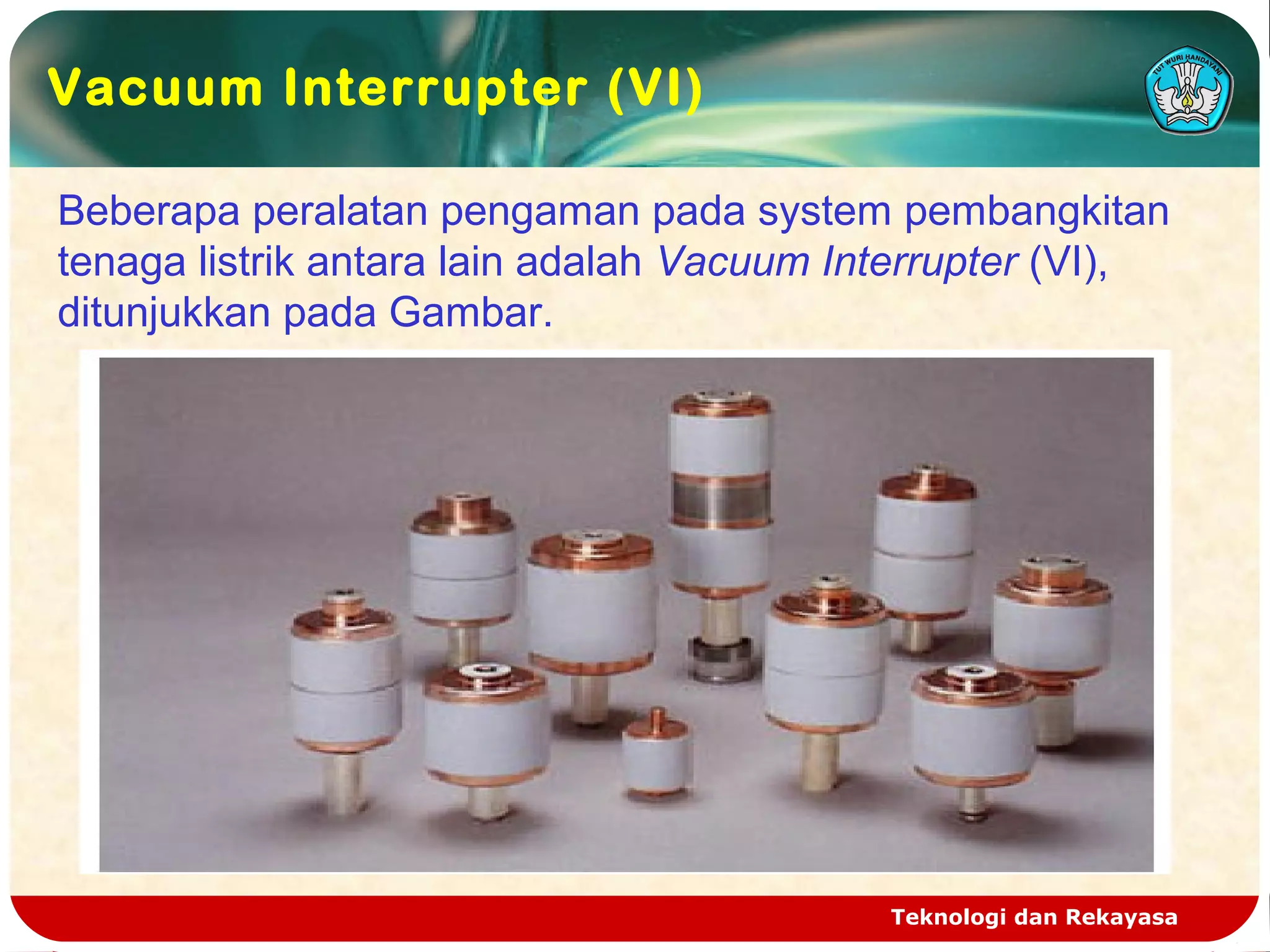

Beberapa peralatan pengaman pada system pembangkitan
tenaga listrik antara lain adalah Vacuum Interrupter (VI),
ditunjukkan pada Gambar.
Vacuum Interrupter (VI)

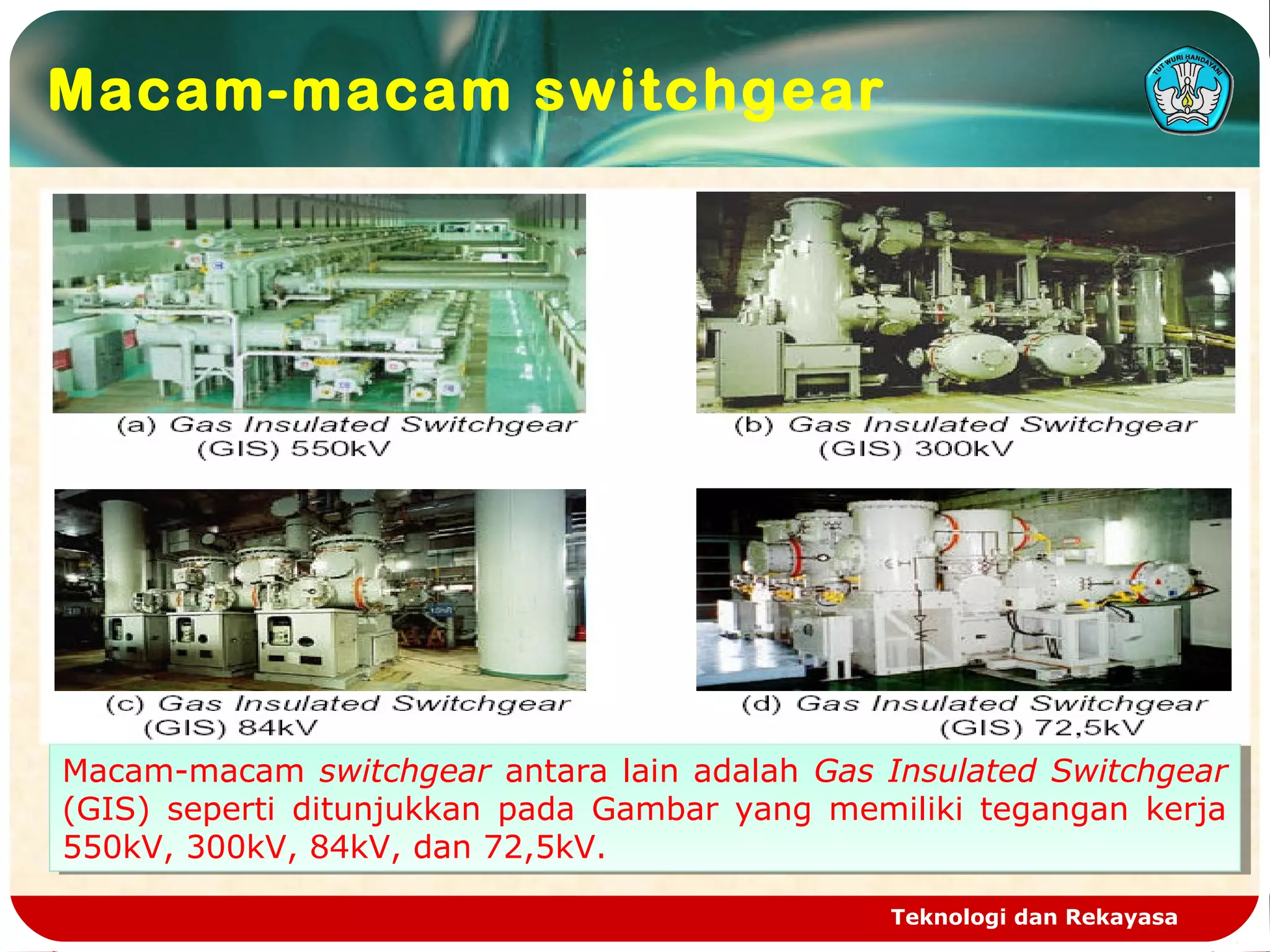

Macam-macam switchgear antara lain adalah Gas Insulated Switchgear
(GIS) seperti ditunjukkan pada Gambar yang memiliki tegangan kerja
550kV, 300kV, 84kV, dan 72,5kV.
Macam-macam switchgear antara lain adalah Gas Insulated Switchgear
(GIS) seperti ditunjukkan pada Gambar yang memiliki tegangan kerja
550kV, 300kV, 84kV, dan 72,5kV.
Macam-macam switchgear

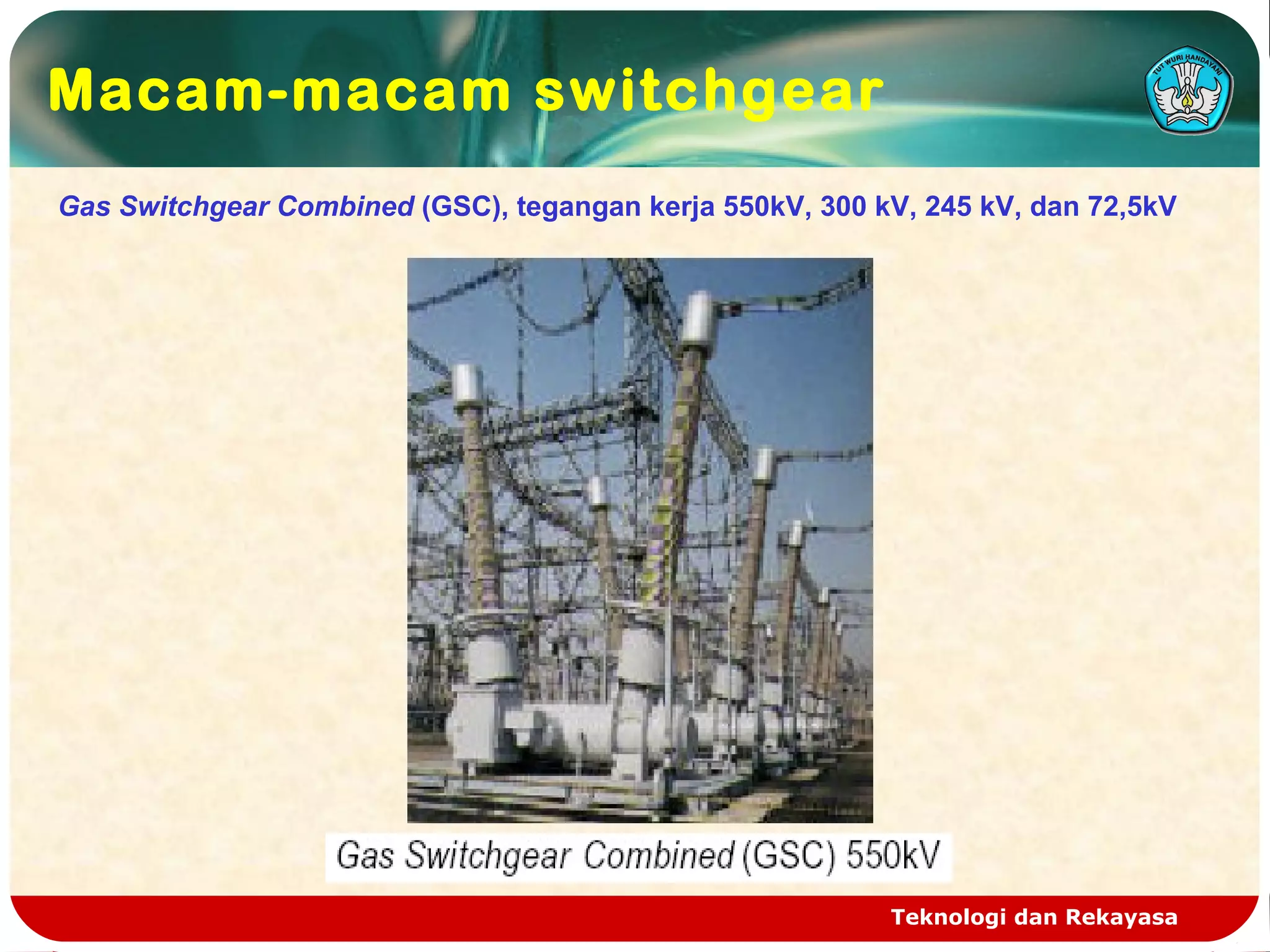

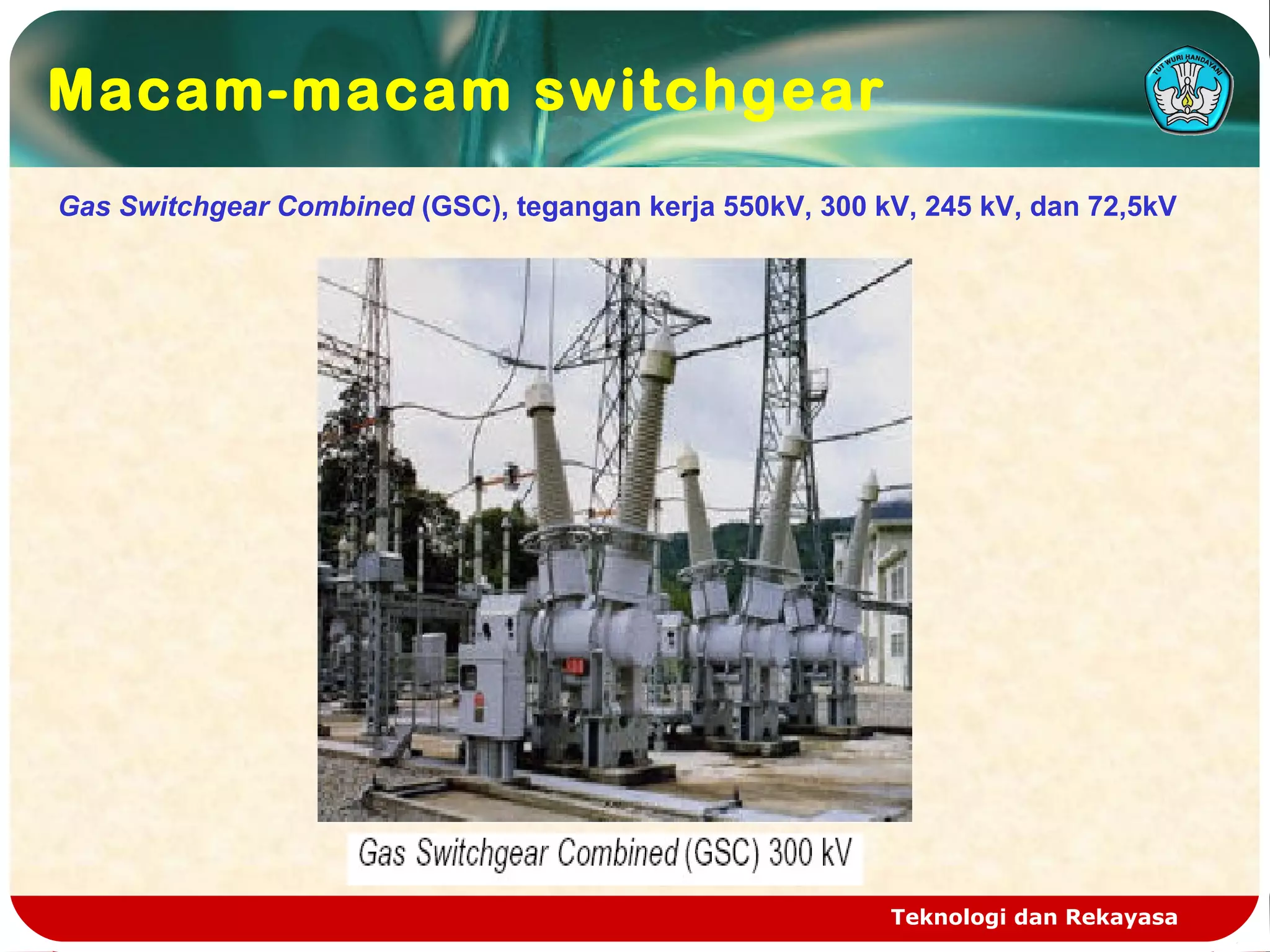

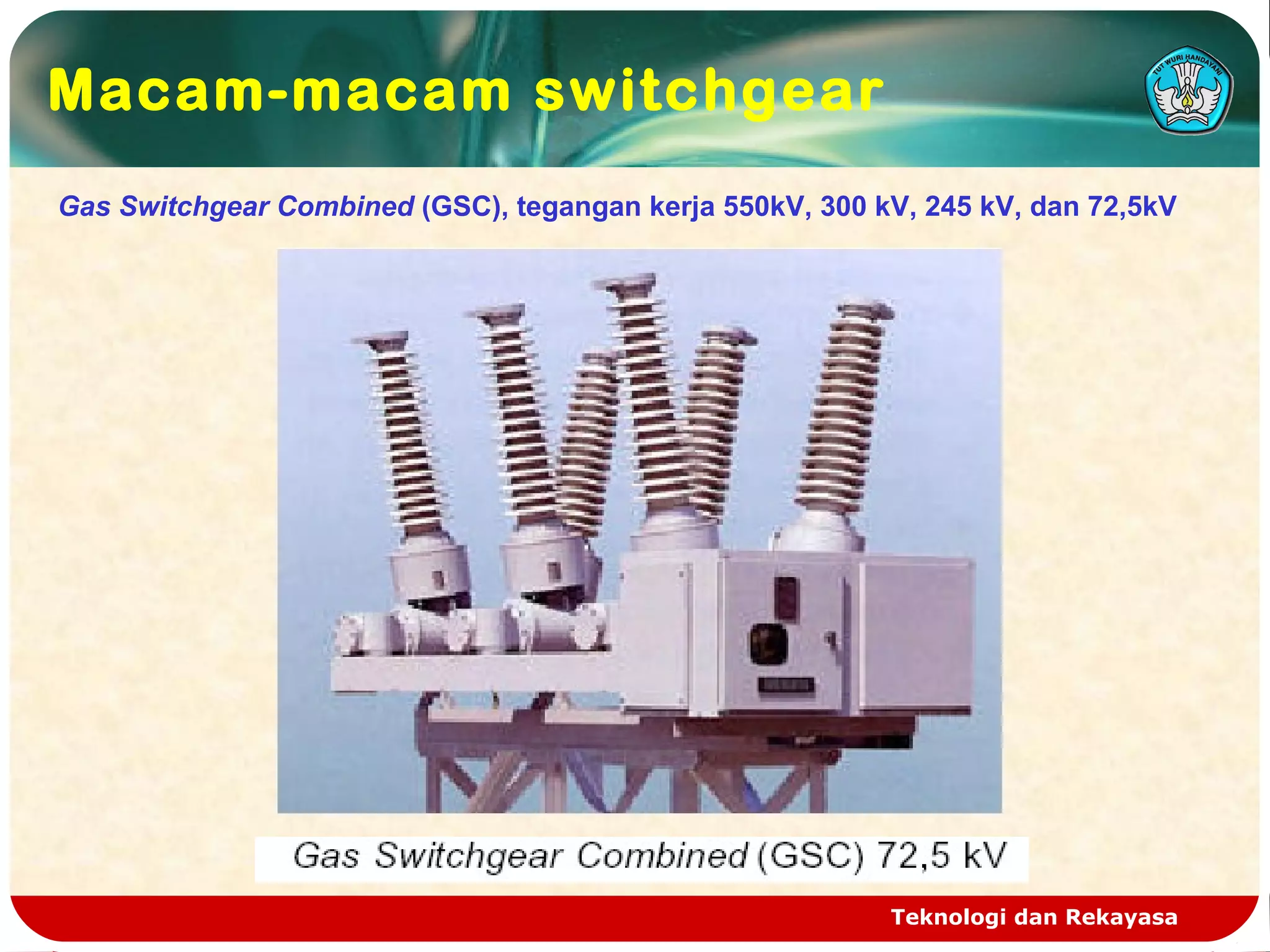

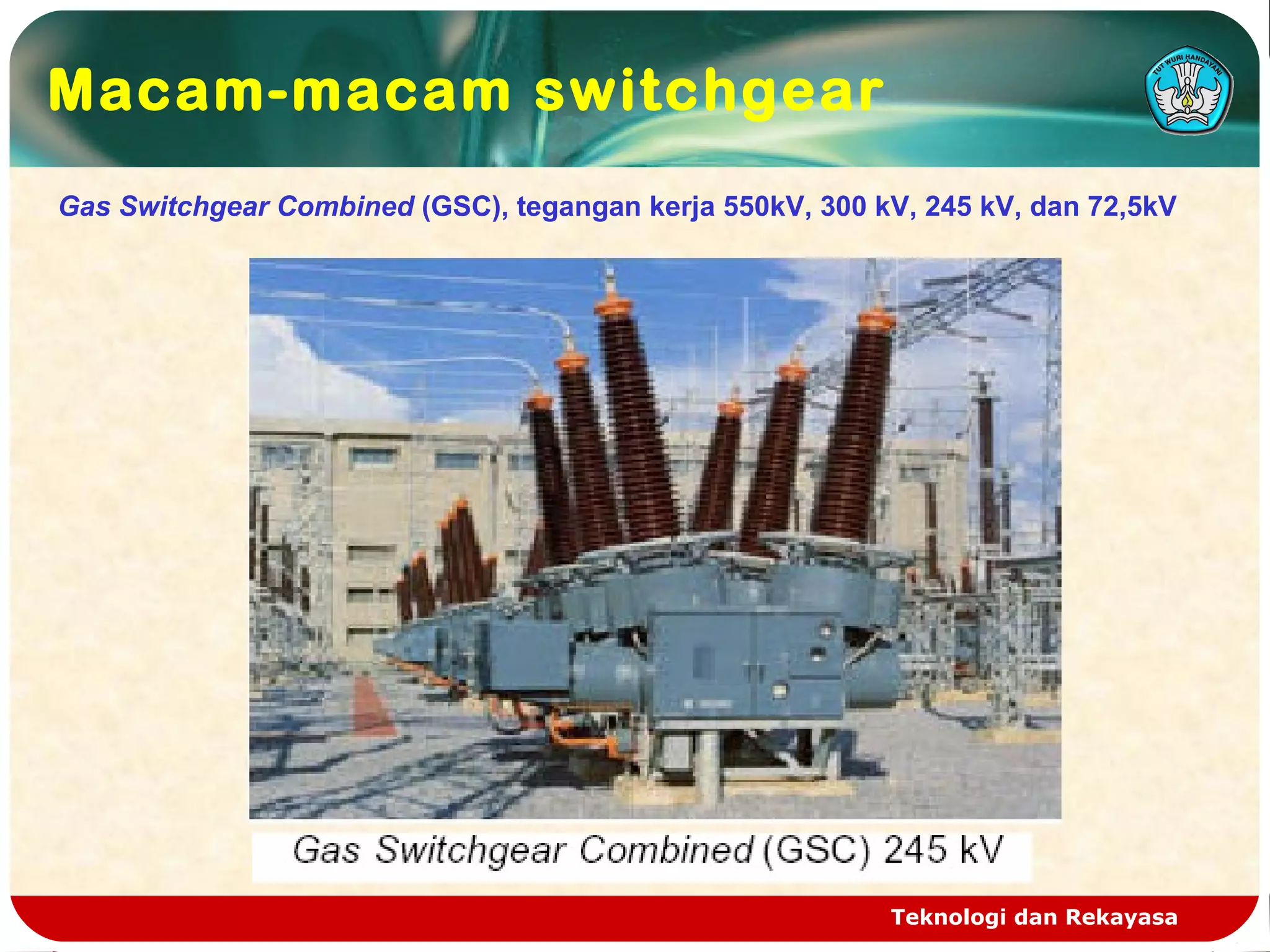

Gas Switchgear Combined (GSC), tegangan kerja 550kV, 300 kV, 245 kV, dan 72,5kV
Macam-macam switchgear

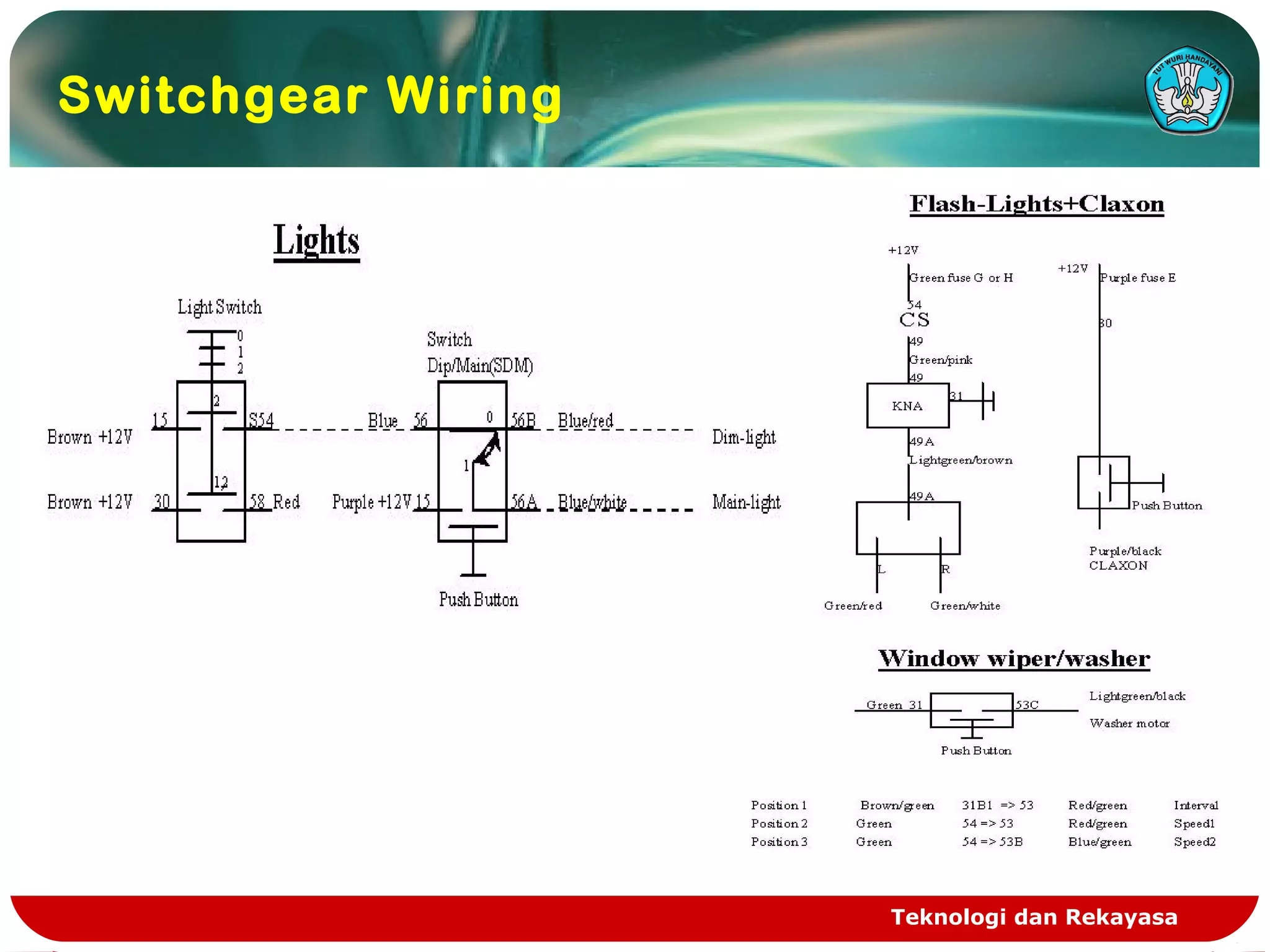

Switchgear Wiring

Penempatan Switchgear

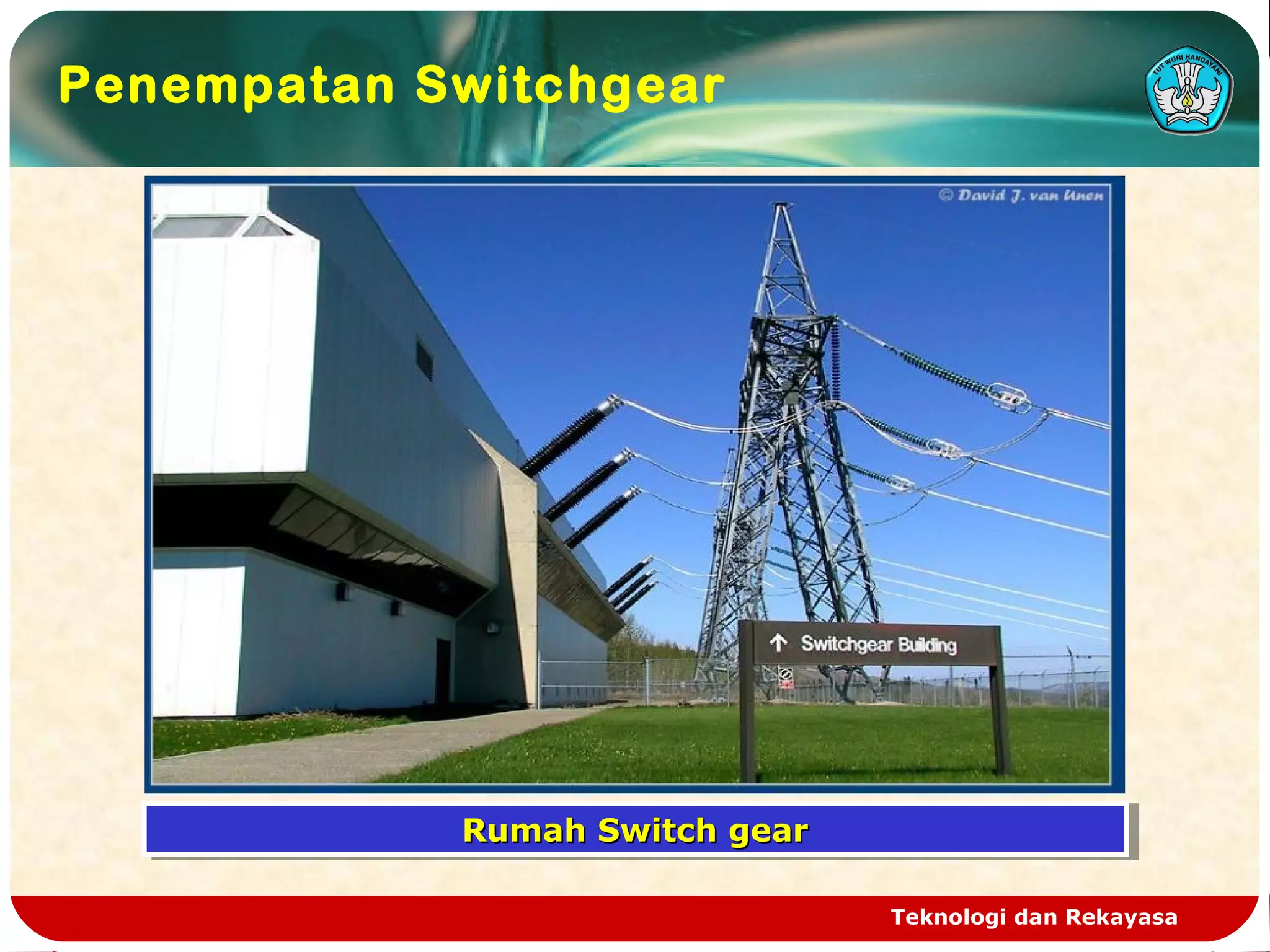

Rumah Switch gearRumah Switch gearRumah Switch gearRumah Switch gear
